Produkttyp	Kabelloses funkgesteuertes Steckdosenset
Modell	IAN 276299 / RC DP3 4001-A DE 3726
Anzahl der Steckdosen	4
Nennspannung	230 V ~ 50 Hz
Maximale Last pro Steckdose	3680 W (16 A)
Standby-Stromverbrauch	< 0.7 W
Funkfrequenz	433.92 MHz
Maximale Sendeleistung	5 dBm
Reichweite (optimal)	Ca. 40 m
Batterie der Fernbedienung	CR2032, 3 V Lithium-Knopfzelle
Kinderschutz	Eingebaute Kinderschutzsteckdose
Kanäle	4 (A, B, C, D) plus Master EIN/AUS
IP-Schutzart	IP20 (nur für Innenbereiche)
Konformität	EU-Richtlinie 2014/53/EU, 2011/65/EU (RoHS)
Garantie	3 Jahre

Häufig gestellte Fragen - IAN 276299 SILVERCREST

Wie koppele ich eine fernbedienbare Steckdose mit der Fernbedienung?

Stecken Sie die Steckdose in eine Wandsteckdose. Die LED blinkt etwa 30 Sekunden lang langsam. Richten Sie die Fernbedienung aus etwa 50 cm Entfernung auf die Steckdose und drücken Sie die gewünschte EIN-Taste (A, B, C oder D). Die LED leuchtet dauerhaft und zeigt die erfolgreiche Kopplung an.

Was ist die maximale Last pro Steckdose?

Jede Steckdose kann bis zu 3680 W (16 A) verarbeiten. Überschreiten Sie dieses Limit nicht, um Brandgefahr zu vermeiden.

Warum funktioniert meine Fernbedienung nicht?

Überprüfen Sie, ob die Batterie richtig eingelegt ist und ausreichend Leistung hat. Ersetzen Sie sie bei Bedarf durch eine neue CR2032-Batterie. Stellen Sie sicher, dass sich keine Hindernisse zwischen Fernbedienung und Steckdose befinden.

Kann ich mehrere Fernbedienungen mit einer Steckdose verwenden?

Ja, bis zu sechs verschiedene Fernbedienungen können eine einzelne Steckdose steuern. Koppeln Sie jede Fernbedienung, indem Sie den Kopplungsvorgang mit demselben Kanal durchführen.

Was soll ich tun, wenn die Reichweite zu kurz ist?

Verringern Sie Hindernisse wie dicke Wände oder Metallmöbel. Andere Geräte auf ähnlichen Frequenzen (433 MHz) können Störungen verursachen; versuchen Sie, diese zu entfernen oder den Standort der Steckdose zu ändern.

Wie lösche ich einen gekoppelten Code von einer Steckdose?

Wechseln Sie in den Kopplungsmodus (Steckdose einstecken, auf blinkende LED warten). Drücken Sie die AUS-Taste für den gewünschten Kanal; die LED blinkt 2 Sekunden lang schnell, um das Löschen zu bestätigen.

Ist die Steckdose für den Außenbereich geeignet?

Nein, sie ist mit IP20 klassifiziert und nur für den Innenbereich und trockene Standorte vorgesehen.

Wie reinige ich die fernbedienbare Steckdose?

Ziehen Sie die Steckdose aus der Wand und entfernen Sie alle Stecker. Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten oder Lösungsmittel.

Welchen Batterietyp benötigt die Fernbedienung?

Sie verwendet eine CR2032 Lithium-Knopfzelle (3 V). Ersetzen Sie diese durch denselben Typ.

Wie entsorge ich das Produkt und die Batterien?

Entsorgen Sie Elektrogeräte oder Batterien nicht im Hausmüll. Bringen Sie sie zu einer dafür vorgesehenen Sammelstelle zum Recycling gemäß den örtlichen Vorschriften.

BEDIENUNGSANLEITUNG IAN 276299 SILVERCREST

Bedienungs- und Sicherheitshinweise

IAN 303937

ES

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 35

A

Batterie: CR 2032, Litio 3 V

Banda di

erklaerung/ke_1006650706.pdf

Produttore

BAT

Lindenstraße 35

DE-72074 Tübingen

GERMANIA

Legend of pictograms used......Page 26

Introduction......Page 26

Proper handling......Page 26

Legende der verwendeten Piktogramme......Seite 36

Einleitung......Seite 36

Bestimmungsgemäßer Gebrauch......Seite 36

Lieferumfang......Seite 36

Bedienelemente......Seite 36

Technische Daten......Seite 37

Sicherheit......Seite 37

Sicherheitshinweise......Seite 37

Sicherheitshinweise für Batterien/Akkus......Seite 38

Vorbereitung......Seite 39

Fernbedienung vorbereiten ...... Seite 39

Batterie ersetzen......Seite 39

Funksteckdose vorbereiten ...... Seite 39

Inbetriebnahme......Seite 40

Funksteckdose benutzen......Seite 40

Fernbedienung benutzen......Seite 41

Fehlerhinweise......Seite 41

Reinigung......Seite 42

Entsorgung......Seite 42

Garantie und Service......Seite 42

Garantieerklärung......Seite 42

Serviceadresse ...... Seite 43

Konformitätserklärung......Seite 43

Hersteller....Seite 43

Legende der verwendeten Piktogramme
	Volt (Wechselspannung) Vorsicht	undgefahr!
	Hertz (Frequenz)		Elektrogeräte nicht in den Hausmüll werfen!
	Watt (Wirkleistung)		Umweltschädendurch falsche Entsorgung der Batterien!
	Warn- und Sicherheitshinweise beachten!		Mikroschalter mit einer Kontaktöffnung < 3 mm
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		EU-konform

Funksteckdosen-Set

●Einleitung

●Bestimmungsgemäßer Gebrauch

Das Funksteckdosen-Set ist zum ferngesteuerten Ein- und Ausschalten von Elektrogeräten geeignet. Alle Veränderungen des Gerätes sind nicht bestimmungsgemäß und können erhebliche Unfallgefahren bedeuten. Der Hersteller übernimmt für aus bestimmungswidriger Verwendung entstandene Schäden keine Haftung. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

Prüfen Sie dieses Set nach dem Auspacken auf seinen vollständigen Inhalt.

4 Funksteckdosen

1 4-Kanal-Fernbedienung
1 Knopfzelle CR 2032, Lithium 3 V (für Fernbedienung)
1 Bedienungsanleitung

Bedienelemente

Fernbedienung (Abb. A):

1 Betriebskontroll-Leuchte
2 Kanal-ON-/OFF-Taste Kanal A, B, C, D
3 ALL-ON-/OFF-Taste (Master-EIN/AUS)

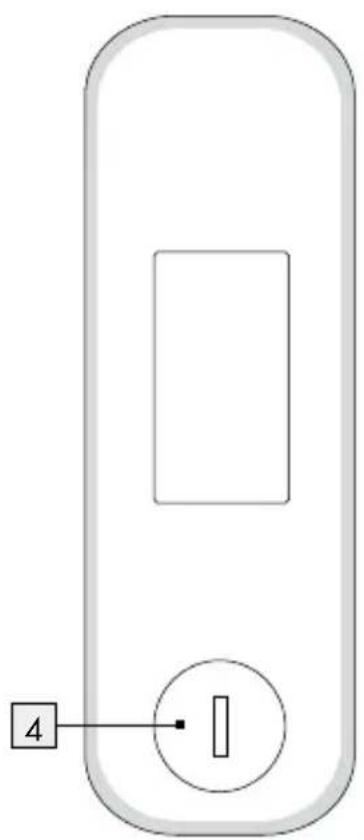

4 Batteriefachabdeckung

Funksteckdose (Abb. B):

5 LED-Betriebsanzeige
6 Kinderschutz-Steckdose

Technische Daten

Funksteckdosen-Set RC DP3 4001-A DE 3726

Batterien: CR 2032, Lithium 3 V

Frequenzband: 433,05 MHz - 434,79 MHz

Funkfrequenz: 433,92 MHz

Max. Sendeleistung: 5 dBm

Zulassung: Das System besitzt eine allgemeine Zulassung (BZT) und ist anmelde- und gebührenfrei.

Reichweite: abhängig von den Umgebungsbedingungen ca. 40 m bei optimalen Bedingungen

Funksteckdose RCR DP3 3711-A IP20 DE 3726:

Nennspannung: 230V\~, 50Hz Max. Schaltleistung: 16A, 3.680W

Stand-by-Verbrauch:<0,7W Übertragungs-

frequenz: 433,92MHz

Hinweis: Die Funksteckdosen verfügen jeweils über eine Kinderschutz-Steckdose 6. Dadurch wird die häusliche Sicherheit erheblich erhöht. Die Kontakte sind entsprechend geschützt, so dass Kinder keine leitende Verbindung (mit Nadeln o.ä.) herstellen können. Bewahren Sie das Gerät trotzdem außerhalb der Reichweite von Kindern auf.

●Sicherheit

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung und Sicherheitshinweise aufmerksam durch. Klappen Sie die Bildseite aus und machen Sie sich vor der ersten Inbetriebnahme mit allen Funktionen des Gerätes vertraut.

⚠️ Vermeiden Sie Lebensgefahr durch elektrischen Schlag!

■ Schließen Sie die Funksteckdosen nur an geerdete 230 Volt Haushaltssteckdosen an.
■ Vermeiden Sie unbedingt die Einwirkung von Feuchtigkeit und extremen Temperaturen.
■ Verwenden Sie die Funksteckdosen nur in geschlossenen Räumen. Sie sind nicht für den Außenbereich geeignet.
Bewahren Sie das Gerät trotz Kinderschutz-Steckdose 6 immer außerhalb der Reichweite von Kindern auf.
Vermeiden Sie eine Überlastung des Gerätes. Bei Überlastung kann Brandgefahr oder Schaden am Gerät auftreten. Die maximale Belastbarkeit beträgt ca. 3.680 W je Funksteckdose.
Wenden Sie sich bei Funktionsstörungen bitte sofort an die Servicestelle.
- Öffnen Sie das Gerät auf keinen Fall selbst. Lassen Sie notwendige Reparaturen ausschließlich von der

Servicestelle oder einer Elektro-Fachwerkstatt ausführen.

Unterbrechen Sie vor der Reinigung des Gerätes unbedingt den Stromfluss. Trennen Sie in diesem Fall immer die Funksteckdose von der Wandsteckdose und alle Netzstecker vom Gerät.
■ Stecken Sie die Funksteckdosen nicht hintereinander.
■ Verwenden Sie keine zusätzlichen Kindersicherungen für die Funksteckdosen. Die Verbindung zwischen Stecker und Funksteckdose könnte beeinträchtigt werden und die Gefahr der Überhitzung besteht. Die Funksteckdosen verfügen bereits über eine Kindersicherung, welche verhindert, dass Kinder irgendwelche Gegenstände in die Steckdose einbringen können.
■ Stellen Sie sicher, dass die Steckdose in der Nähe des angeschlossenen Produktes angebracht, leicht zu-gänglich ist und das Produkt nicht abgedeckt betrieben wird.
■ Schalten Sie bei Störungen das Gerät sofort aus.
Diese Anleitung ist ein Bestandteil des Gerätes. Geben Sie diese deshalb bei Weitergabe des Gerätes an Dritte unbedingt auch weiter.
■ Schalten Sie die Funksteckdosen nicht unkontrolliert und nicht ohne Aufsicht.

Sicherheitshinweise für Batterien/Akkus

LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

EXPLOSIONSGE-

FAHR! Laden Sie nicht aufladbare Batterien

niemals wieder auf. Schließen Sie Batterien/Akkus nicht kurz und/oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.
■ Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien/Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern/direkte Sonneneinstrahlung.
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!

SCHUTZHAND-

SCHUHE TRAGEN!

Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie

deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien/Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!
■ Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp!
- Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen!
■ Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

●Vorbereitung

Fernbedienung vorbereiten

Hinweis: Die Knopfzelle liegt bereits im Batteriefach. Entfernen Sie den Kontaktstreifen, indem Sie das Batteriefach wie nachfolgend beschrieben öffnen.

Batterieersetzen

ACHTUNG! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Batterie- typ.

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung, indem Sie die Batteriefachabdeckung 4 mit einer Münze oder einem Schraubendreher entgegen der Uhrzeigerrichtung drehen und herausnehmen (open).
2. Ersetzen Sie die Knopfzelle Typ CR 2032. Achten Sie auf die richtige Polarität (+ = oben).
3. Legen Sie die Batteriefachabdeckung 4 wieder ein und verriegeln Sie diese durch Drehen im Uhrzeigersinn (close).
4. Drücken Sie eine der ON-/OFF-Tasten 2 oder 3, um zu prüfen, ob die Fernbedienung funktioniert; wenn ja, leuchtet die Betriebskontroll-Leuchte 1.

●Funksteckdose vorbereiten

1. Stecken Sie die Funksteckdose in eine geerdete Haushaltssteckdose.
2. DieLED-Betriebsanzeige 5 blinkt nun langsam für ca. 30 Sekunden ab dem Einstecken.

3. Halten Sie die Fernbedienung mit einem Abstand von ca. 50 cm auf die Funksteckdose gerichtet.

4. Drücken Sie während des Blinkens der LED-Betriebsanzeige 5 die gewünschte ON-Taste der Kanal-ON-/OFF-Taste 2 (A, B, C oder D) an der Fernbedienung. Die LED-Betriebsanzeige 5 leuchtet jetzt dauerhaft. Sie können nun einen angeschlossenen Verbraucher mit dieser Taste ferngesteuert ein- oder ausschalten.

5. Wiederholen Sie diesen Vorgang mit den anderen Funksteckdosen.

Hinweis: Sie können mit einer Kanal-ON-/OFF-Taste 2 mehrere Funksteckdosen gleichzeitig schalten. Außerdem können Sie sechs Fernbedienungen nacheinander einlernen und diese für einen einzelnen Empfänger verwenden. So kann ein Gerät von bis zu sechs verschiedenen Plätzen geschaltet werden. Synchronisieren Sie in diesem Fall jede Funksteckdose mit dem Kanal der Fernbedienung.

Hinweis: Der Code der Fernbedienung bleibt auch dann erhalten, wenn Sie die Batterien wechseln.

Hinweis: Wenn Sie die Funksteck-dose vom Netz nehmen, bleiben die Codierungen dauerhaft gespeichert.

Hinweis: Vermeiden Sie Störungen: Stellen Sie sicher, dass der Abstand zwischen den verschiedenen Funksteckdosen ca. 50 cm beträgt.

Hinweis: Die LED-Betriebsanzeige 5 zeigt an, ob die Funksteckdose im EIN-/AUS-Modus ist.

Eine Codierung löschen:

□ Um eine Codierung wieder zu löschen, wiederholen Sie zuerst den Vorgang 1.-3.
☐ Drücken Sie dann während des Blinkens der LED-Betriebsanzeige 5 die gewünschte OFF-Taste der Kanal-ON-/OFF-Taste 2 (A, B, C oder D) an der Fernbedienung, welche Sie löschen wollen.
☐DieLED-Betriebsanzeige 5 blinkt zur Bestätigung des Löschvorgangs für ca. 2 Sekunden schnell.
□ Anschließend blinkt diese wieder langsam für ca. 30 Sekunden und kann eine neue Codierung einlernen.

Alle Codierungen löschen:

□ Um alle Codierungen zu löschen, wiederholen Sie zuerst den Vorgang 1.-3.
☐ Drücken Sie dann während des Blinkens der LED-Betriebsanzeige 5 die ALL-OFF-Taste 3 an der Fernbedienung. Die LED-Betriebsanzeige 5 blinkt zur Bestätigung des Löschvorgangs für ca. 2 Sekunden schnell und erlischt anschließend.

- Inbetriebnahme

●Funksteckdose benutzen (Abb. B)

1. Stecken Sie die Funksteckdose in eine beliebige Schutzkontaktsteck-dose ein und schließen Sie den zu schaltenden Verbraucher an.

2. Schalten Sie das Verbrauchergerät ein. Die Funksteckdose kann die Schaltfunktion nur dann übernehmen, wenn das zu schaltende Gerät eingeschaltet ist.

VORSICHT!BRANDGEFAHR!

Schließen Sie keine Geräte an, deren unbeaufsichtigtes Einschalten Brände oder andere Schäden verursachen könnte. Die maximale Belastbarkeit je Funksteckdose beträgt ca. 3.680 W. Eine Überlastung kann Brandgefahr oder Schaden am Gerät verursachen.

●Fernbedienung benutzen (Abb. A)

Die Fernbedienung steuert bis zu 4 Funksteckdosen (einzeln, in Gruppen oder alle gleichzeitig).

1. Drücken Sie die gewünschte ON-Taste der Kanal-ON-/OFF-Taste 2 (A, B, C oder D) an der Fernbedienung, dessen Verbraucher Sie einschalten wollen. Die LED-Betriebsanzeige 5 und die Betriebskontroll-Leuchte 1 leuchten.

2. Drücken Sie die gewünschte OFF-Taste der Kanal-ON-/OFF-Taste 2 (A, B, C oder D) an der Fernbedienung, dessen Verbraucher Sie ausschalten wollen. Die LED-Betriebsanzeige 5 erlischt.

3. Betätigen Sie die ALL-ON-/OFF-Taste 3, um alle Funksteckdosen gleichzeitig zu schalten.

Fehlerhinweise

Sollte die Fernschaltung nicht funktionieren, prüfen Sie bitte das System auf folgende Punkte:

Problem	Betriebskontroll-Leuchte 1 an der Fernbedienung leuchtet,keine Reaktion
Abhilfe	Prüfen Sie, ob die Ampere-Leistung der Batterie noch ausreichend ist. Setzen Sie gegebenenfalls eine neue Batterie ein.

Problem	Betriebskontroll-Leuchte 1 an der Fernbedienung leuchtet nicht beim Drücken von ON oder OFF
Abhilfe	Prüfen Sie, ob die Batterie falsch eingelegt ist.Prüfen Sie, ob die Batterie guten Kontakt hat, evtl. andrücken.

Problem	Keine Reaktion am Verbraucher
Abhilfe	Prüfen Sie, ob der Verbraucher eingeschaltet ist.Ordnen Sie der Funksteckdose einen neuen Code zu (siehe „Funksteckdose vorbereiten”).Stellen Sie durch Annähern fest, ob die Reichweite ausreichend für den gewünschten Standort ist.
Problem	Reichweite zu gering
Abhilfe	Stellen Sie für hohe Reichweiten sicher, dass möglichst wenig Wände, Möbel etc. zwischen Fernbedienung und Funksteckdose liegen.Wenn die Reichweite nur zeitweise gering ist, kann der Grund in einem Sender, der auf einer ähnlichen Frequenz arbeitet, liegen. Sobald dieser Sender aktiv ist, sinkt die Reichweite (z. B. drahtlose Kopfhörer, Funkbewegungsmelder, Funkgong etc.).

Reinigung

☐ Trennen Sie vor der Reinigung immer die Funksteckdose von der Wandsteckdose und alle Netzstecker vom Gerät.
Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein weiches Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

Entsorgung

Elektrogeräte nicht in den Hausmüll werfen!

Gemäß Europäischer Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte müssen verbrauchte Elektrogeräte, Leuchtmittel und Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht in den bereitgestellten Sammelbehältern.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien gehören nicht in den Hausmüll. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

• Garantie und Service

Garantieerklärung

3 Jahre Garantie ab Kaufdatum auf dieses Gerät. Bitte Kassenbon als Nachweis aufbewahren. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler bei sachgemäßer Verwendung. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese

Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Hersteller

BAT

Lindenstraße 35

DE-72074 Tübingen

DEUTSCHLAND

Serviceadresse

BAT

Lindenstraße 35

DE-72074 Tübingen

DEUTSCHLAND

E-Mail: [e-mail]

Service-Tel.: [phone]

Für weitere Informationen empfehlen wir den Bereich Service / FAQ's auf unserer Homepage www.dvw-service.com. Dort finden Sie auch diese Anleitung im PDF-Format.

IAN 303937

Konformitätserklärung

Hiermit erklären wir, dass der Funkanlagentyp RC DP3 4001-A DE 3726 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.dvw-service.com/konformitaetserklaerung/ke_1006650706.pdf

BAT

Lindenstraße 35

DE-72074 Tübingen

GERMANY

Stand der Informationen: 02 / 2018

Ident.-No.: 0497639 022018-ES
