BEDIENUNGSANLEITUNG Qubo Fluid Ozone
BEDIENUNGSANLEITUNG FUER DEN RAHMEN
NOTICE D'UTILISATION DU CADRE
| • | EINLEITUNG | 18 | |||
| • | MONTAGE | DER | EINHEIT | ||
| • | INSTALLIERUNG | DES | FAHRRADS | ||
| USNEHMEN VON FAHRRAD | 22 | ||||
| AGE DER AUSNIVELLIERENDEN STÜTZFÜSSE | 23 | ||||
| • | ACHTUNG | 24 | |||
| • | HINWEISE | ZUM | GEBRAUCH | ||
| INTRODUCTION | 25 | ||
| ASSEMBLAGE | UNITE | 26 | |
| INSTALLATION | DE | LA | BICYCLETTE |
| ENLÈVEMENT DE LA BICYCLETTE 29 | |||
| ASSEMBLAGE DES PIEDS DE NIVELAGE 30 | |||
| ATTENTION | 31 | ||
| CONSEILS | POUR | L'UTILISATION | 31 |
Wir danken Ihnen für den Kauf des Qubo

Überprüfen Sie, dass alle nachstehenden Komponenten vorhanden sind:
N°1 Rahmen Qubo (Bez. A)
N°1 Widerstandseinheit (Bez. B)
N°1 Schnellspanner (Bez. C)
N°2 St. Schrauben M6 für die Einheit (D)
N°10 St. Ausnivellierende Stützfüße (E)
Distanzstücke

ACHTUNG

Die Einheit in der Beschreibung dient nur als Beispiel.
MONTAGE DER EINHEIT
- Das Gestell (A) aus der ursprünglichen Verpackungsposition heraus öffnen (Abb. 1) und auf einer ebenen Fläche aufstellen (Abb. 2).

- An der Basis befinden sich zwei Lochpaare. Die verschiedenen Löcher je nach Art der Einheit verwenden:
1) Für die Einheit mit Rolle ø30
das hintere Lochpaar benutzen (Abb. 3).
2) Für die Einheit mit Rolle ø45
das vordere Lochpaar benutzen (Abb. 4).

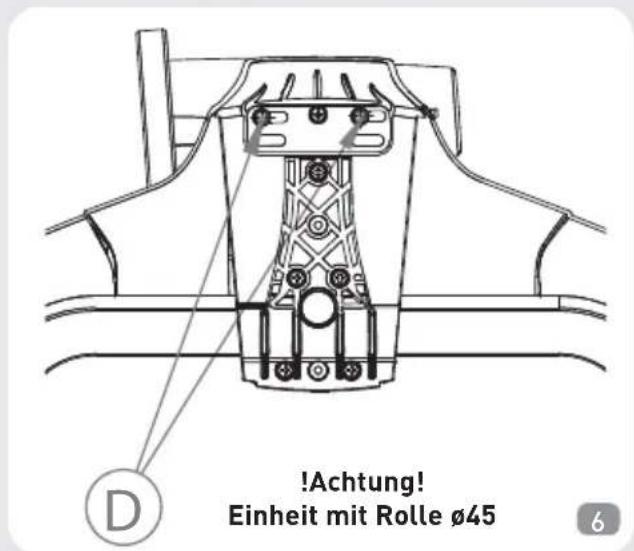

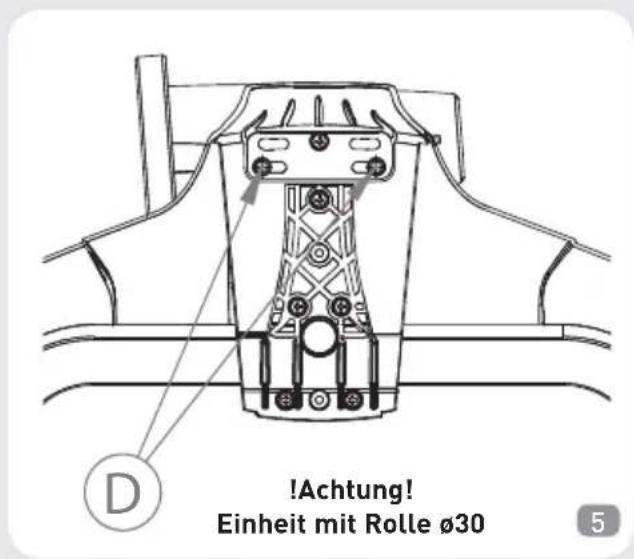

- Je nach Typ der Einheit die Schrauben M6 (D) vollständig befestigen (Abb. 5 und Abb. 6).


INSTALLIERUNG DES FAHRRADS
- Sicherstellen, dass der Schnellspanner des Hinterrads korrekt befestigt ist.

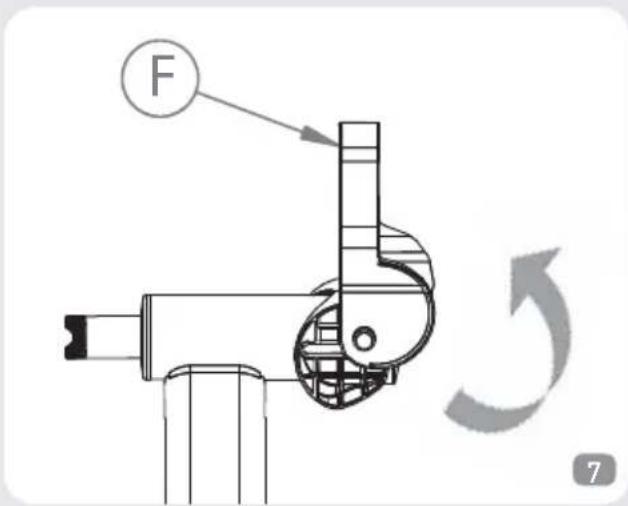

- Den Hebel (F) in Position "open" stellen (Abb.7).

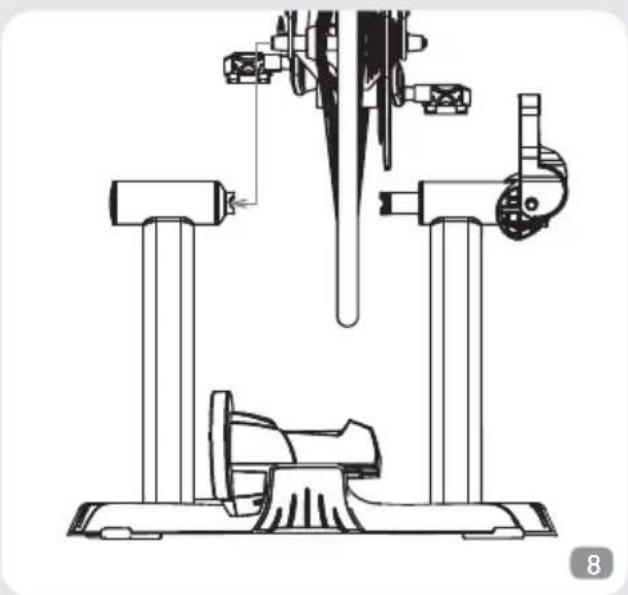

- Das Fahrrad bringen Sie in die richtige Position, indem Sie das linke Ende des hinteren Schnellspanners in die linke Buchse einführen (Abb. 8). Bitte prüfen Sie zur sicheren Befestigung des Hinterrades, dass der Schnellspanner parallel zum Boden steht. (Abb. 9).

- Den Hebel (F) schließen, wobei Sie darauf achten müssen, dass der Hebel (F) den Schnellspanner schon ab einem Winkel von 55°-65° umschließt (Abb. 10).

- Wenn der Hebel (F) beginnt, den Schnellspanner in der vorgelegten Arbeitsposition zusammenzudrücken (Abb. 11), müssen Sie den Stift (G) der linken Buchse anziehen (Abb. 12), so dass der Hebel (F) im Innern des vordefinierten Arbeitsbereichs (dem von 55^ bis 55^ begrenzten Bereich) zu arbeiten beginnt. (Abb. 10)

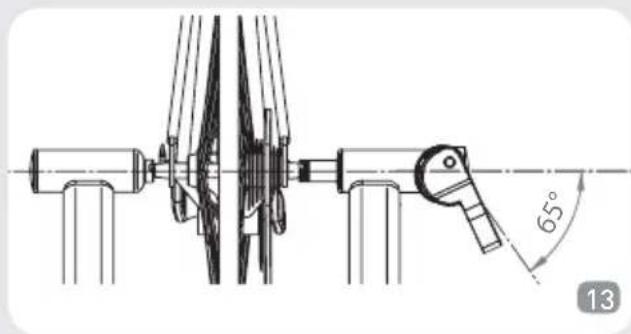

- Wenn der Hebel (F) beginnt, den Schnellspanner in der zurückgelegten Arbeitsposition zusammenzudrücken (Abb. 13), den Stift (C) der linken Buchse aufschrauben (Abb. 14), so dass der Hebel (F) im Innern des vordefinierten Arbeitsbereichs (dem von 55^ bis 65^ begrenzten Bereich) zu arbeiten beginnt. (Abb. 10).

- Falls sich das Rad gegenüber der Rollenmitte als zu stark verlagert erweist (Abb. 15), die Widerstandseinheit (B) verschieben, indem die
Befestigungsschrauben (D) der Einheit gelockert und in der korrekteren Position blockiert werden (Abb. 16, Abb. 17 und Abb. 18).

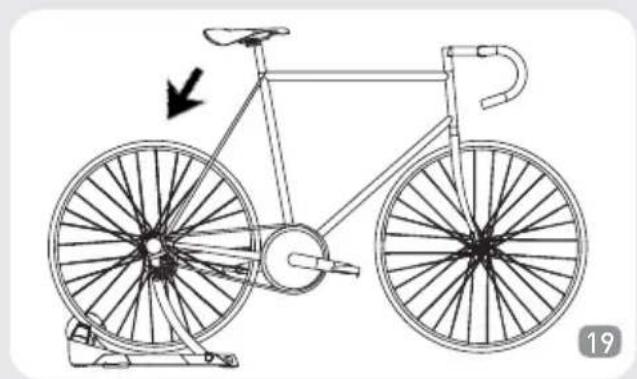

- Das Fahrrad zur Widerstandseinheit hin schieben, bis das Hinterrad die Rolle der Einheit selbst berührt (Abb. 19).

- Die Stabilität des Fahrrads überprüfen, indem das Oberrohr des Rahmens gezogen und geschoben und auf den Sattel eingewirkt wird. Falls sich das Fahrrad als nicht stabil erweisen sollte, sicherstellen, dass die Schnellfreigabe und deren Hebel korrekt positioniert sind, dass der Hebel (F) sich in Position "close" befindet und dass die Einstellung des Klemmsystems korrekt vorgenommen wurde.

HERAUSNEHMEN VOM FAHRRAD
- Das Fahrrad mit einer Hand halten und mit der anderen den Hebel (F) öffnen, indem er auf Position "open" gestellt wird (Abb. 20). Das Fahrrad herausnehmen.

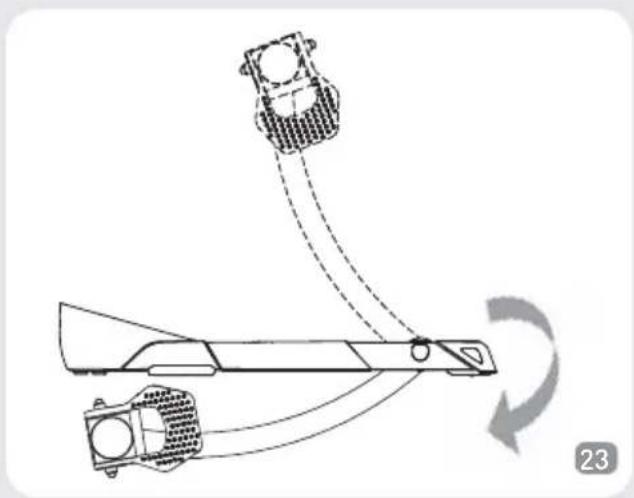

- Falls man den Platzbedarf noch weiter verringern möchte, wird empfohlen, die Einheit (B) vom Rahmen (A) abzunehmen, sie in ihre Originalverpackung zurückzulegen und den Rahmen wie in Abb. 23 und Abb. 24 dargestellt zusammenzuklappen.

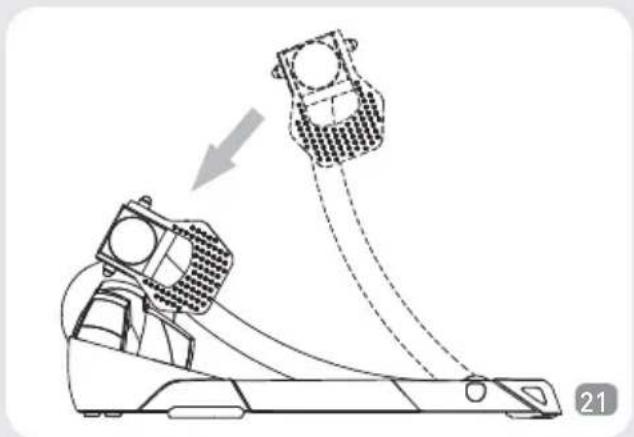

- Zum Transport oder zur Platzersparnis wird bei Nichtbenutzung des Rollentrainers empfohlen, das Gestell zu schließen. (Abb.21 e Abb.22).

- Mit dem Rahmen Cube (A) wird eine Serie an ausnivellierenden Stützfüßen (E) geliefert, um eventuellen Unebenheiten des Bodens, aufgrund derer die vier Stützfüße nicht vollständig aufliegen könnten, auszugleichen und eine perfekte Ausrichtung des montierten Fahrrads zu ermöglichen (Abb. 25).

• Die ausnivellierenden Stützfüße (E) können unter den vorderen Stützfüßen montiert werden (Abb. 26 und Abb. 27).


• Die ausnivellierenden Stützfüße (E) können unter den hinteren Stützfüßen montiert werden (Abb. 28 und Abb. 29).

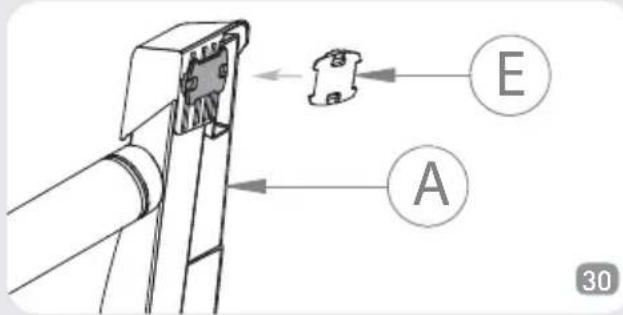

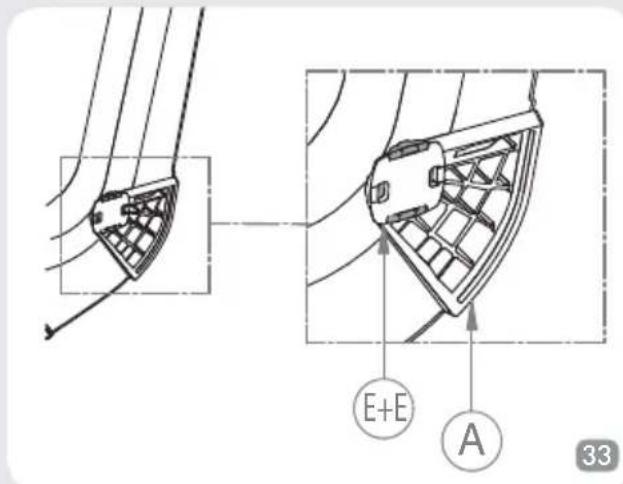

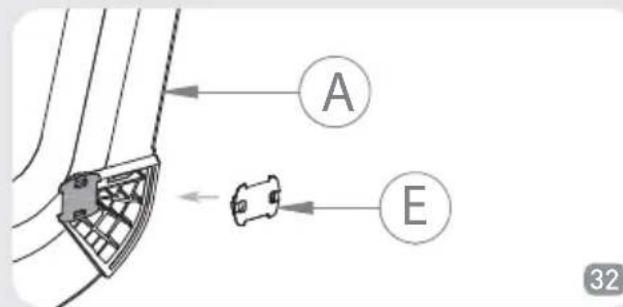

- Falls ein einziger ausnivellierender Stützfuß nicht ausreichend sein sollte, können weitere Stützfüße unter den bereits montierten angebracht werden (Abb. 30, Abb. 31, Abb. 32 und Abb. 33).
Achtung: Die Ausrichtung des Stützfußes (E) wird gegenüber dem zuerst positionierten um 90° gedreht.





ACHTUNG!
- Vermeiden Sie, dass sich Personen, Kinder oder Tiere während des Gebrauchs dem Rollentrainer nähern können, da die in Bewegung oder Rotation befindlichen Komponenten des Rollentrainers und des Fahrrads im Fall eines Kontakts Schäden bewirken können.
- Bei Gebrauch vom Radsimulator auf keinen Fall bremsen, da sonst die Rolle und die Reifen stark beschädigt werden können!
- Das Gestell wurde zur Benutzung durch einen einzigen Radsportler entwickelt.
- Vor jedem Training die Sicherheit und Stabilität des Fahrrads überprüfen.
- Sollte der Schnellspanner mit den Buchsen des Gestells nicht kompatibel sein, muss er gegen den in der Lieferung enthaltenen ausgetauscht werden (C).
- Es befinden sich keine einzeln benutzbaren Komponenten im Innern.
- Da die Stützfüße aus weichem, rutschfesten Gummi sind, können Sie während des Gebrauchs Gummispuren auf dem Fußboden hinterlassen.
HINWEISE ZUM GEBRAUCH
- Für einen geringeren Verschleiß des Reifens und eine bessere Haftung an der Rolle empfehlen wir die Verwendung von 23 mm breiten Reifen.
- Empfohlener Reifendruck des Hinterrads: 7 - 8 atü für Rennreifen; 3,5 - 4 atü für MTB-Reifen. In speziellen Fällen den vom Hersteller empfohlenen Druck einhalten.
- Für einen leiseren Betrieb, bessere Haftung des Reifens an der Rolle und Verminderung der Vibrationen Slick-Reifen benutzen (auch für Mountainbike).
- Den Reifen vor Gebrauch mit Alkohol oder Wasser reinigen.
- Wenn der Stift des mitgelieferten Schnellspanners mehr als 3 mm aus der Befestigungsmutter herausragt, den hervorstehenden Teil abschneiden (Abb. 34).
