Producttype	Vloeistof-hometrainer
Merk	Ozone
Model	Qubo Fluid
Afmetingen (L x B x H)	50 x 60 x 40 cm
Gewicht	15 kg
Voeding	Geen (mechanisch)
Weerstandstype	Vloeistof (stil en progressief)
Aantal weerstandsniveaus	Variabel afhankelijk van snelheid
Maximaal gebruikersgewicht	120 kg
Hoofdmaterialen	Staal, plastic behuizingen
Wielcompatibiliteit	Racefiets en mountainbike, 26 tot 29 inch
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Stabiel dankzij versterkt frame. Gebruik op een vlakke ondergrond.
Reserveonderdelen en repareerbaarheid	Afgedichte vloeistofweerstand, weinig slijtageonderdelen. Neem contact op met Ozone klantenservice.
Garantie	2 jaar

Veelgestelde vragen - Qubo Fluid Ozone

Is de Ozone Qubo Fluid hometrainer luidruchtig?

Nee, dankzij de vloeistofweerstand is hij erg stil, vergelijkbaar met een zacht wrijvingsgeluid. Perfect voor gebruik in een appartement.

Hoe installeer ik mijn fiets op de Qubo Fluid?

Verwijder het achterwiel, bevestig de wielas in de steunen van de hometrainer en draai de vleugelmoeren vast. Zorg ervoor dat de rol goed tegen de band drukt. Raadpleeg de handleiding voor de asadapters.

Welk type weerstand biedt deze hometrainer?

De Qubo Fluid gebruikt een vloeistofweerstand, die progressief toeneemt met de snelheid. Het simuleert een realistische weggevoel en heeft geen elektronica nodig.

Kan ik een mountainbike met deze hometrainer gebruiken?

Ja, de Qubo Fluid is compatibel met racefietsen en mountainbikes van 26 tot 29 inch. Het wordt geleverd met meerdere asadapters.

Is het onderhoud ingewikkeld?

Nee, een eenvoudige reiniging met een zachte, droge doek is voldoende. De vloeistofweerstand is afgedicht en vereist geen onderhoud.

Is de hometrainer stabiel tijdens het sporten?

Ja, de stalen constructie en antislipvoeten zorgen voor een uitstekende stabiliteit, zelfs tijdens sprints.

Wat is het maximale ondersteunde gewicht?

Het maximale gebruikersgewicht is 120 kg, inclusief fiets.

Kan ik deze hometrainer met een elektrische fiets gebruiken?

Nee, dit model is ontworpen voor klassieke fietsen. Elektrische fietsen zijn te zwaar en kunnen de hometrainer beschadigen.

Hoe stel ik de weerstand in?

De weerstand is automatisch: deze varieert afhankelijk van uw pedaalsnelheid. Er is geen handmatige aanpassing.

Waar vind ik reserveonderdelen?

Neem contact op met de Ozone klantenservice. De belangrijkste slijtageonderdelen zijn de weerstandsrol en de asadapters. Raadpleeg de handleiding voor de referenties.

GEBRUIKSAANWIJZING Qubo Fluid Ozone

GEBRUIKSAANWIJZING VOOR FRAME

IT

EN

DE

FR

ES

NL

Hartelijk dank voor het kopen van Qubo

Controleer of alle volgende onderdelen aanwezig zijn:

N°2 Schroeven M6 eenheid (D)

N°10 Stelpoten (E)

LET OP!

Op de overzichtstekening aangegeven eenheid geldt uitsluitend ter indicatie!

MONTAGE VAN DE EENHEID

- Klap de standaard (A) vanuit de oorspronkelijke verpakkingsstand open (Fig. 1) en zet hem op een vlakke ondergrond (Fig. 2).

- In de basis zitten twee paar gaten; gebruik verschillende gaten op basis van het type eenheid: 1) voor de eenheid met rol ø 30 gebruikt u het achterste paar gaten (Fig.3); 2) voor de eenheid met rol ø 45 gebruikt u het voorste paar gaten (Fig.4).

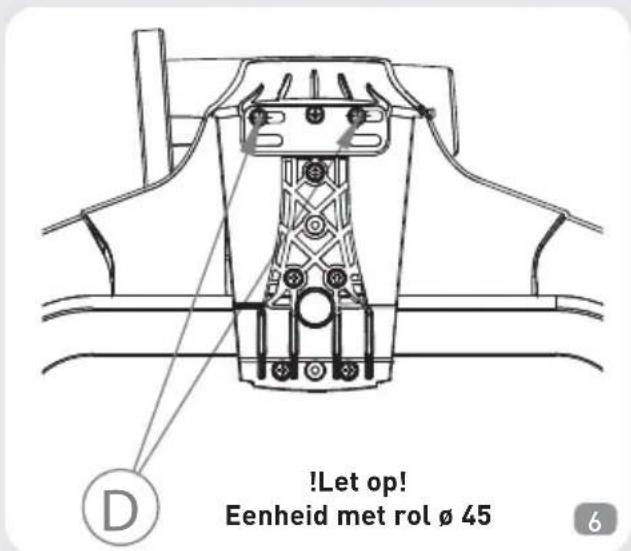

- Afhankelijk van het type eenheid zet u de schroeven M6 (D) volledig vast (Fig. 5 en Fig. 6).

INSTALLATIE VAN DE FIETS

• Controleer of het snelloskoppelmechanisme van het achterwiel van de fiets goed bevestigd is.

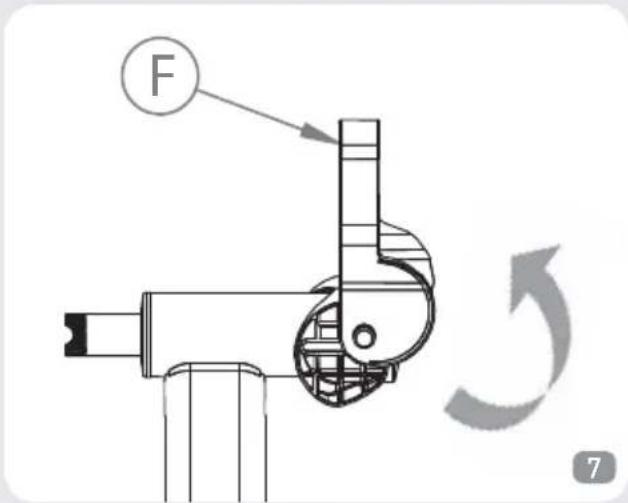

• Zet de hendel (F) in de stand "open" (Fig. 7).

- Zet de fiets op zijn plaats en doe het linkerui-teinde van het achterste snelloskoppelmechanisme in de linkerbus (Fig. 8). Om de fiets op een veiligere manier op de standaard vast te zetten moet u controleren of de hendel van het snelloskoppelmechanisme in horizontale richting gedraaid is (Fig. 9).

- Zet de hendel (F) in de gesloten stand en let erop dat de hendel het snelloskoppelmechanisme in het van tevoren bepaalde werkgebied, binnen 55° tot 65°, indrukt (Fig. 10).

- Als de hendel (F) het snelloskoppelmechanisme in de eerdere werkstand begint in te drukken (Fig. 11), moet de linker inbusstift (G) (Fig. 12) zodanig aangedraaid worden dat de hendel (F) in het van tevoren bepaalde werkgebied begint te werken (binnen 55^ en 65^ ) (Fig. 10).

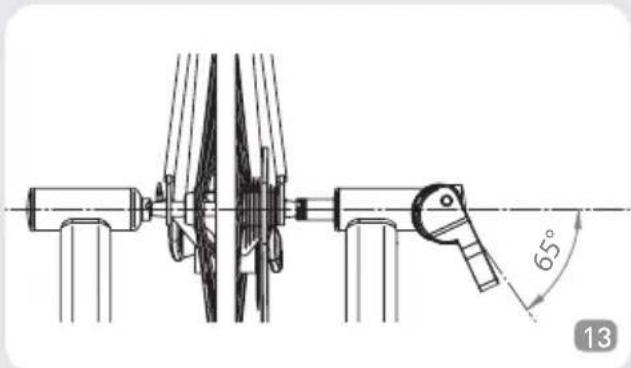

- Als de hendel (F) het snelloskoppelmechanisme in de latere werkstand begint in te drukken (Fig. 13), moet de linker inbusstift (G) (Fig. 14) zodanig losgedraaid worden dat de hendel (F) in het van tevoren bepaalde werkgebied begint te werken (binnen 55^ en 65^ ) (Fig.10).

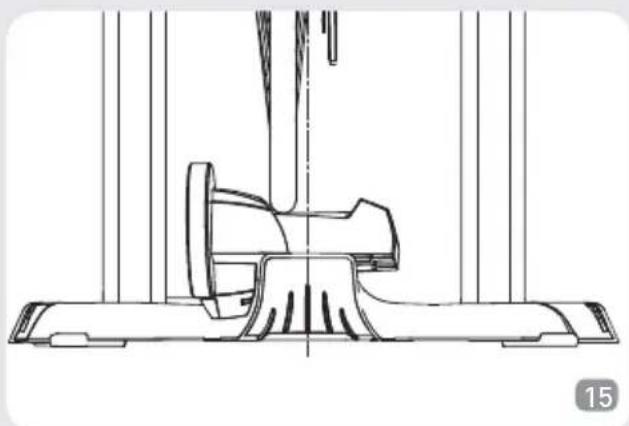

- Als het wiel te ver uit het midden van de rol staat (Fig. 15) moet de weerstandseenheid (B) verplaatst worden door de bevestigingsschroeven

(D) van de eenheid los te draaien en ze in de meest geschikte stand aan te draaien (Fig. 16, Fig. 17 en Fig. 18).

- Duw de fiets naar de weerstandseenheid toe totdat het achterwiel contact maakt met de rol van de eenheid (Fig. 19).

- Controleer of de fiets stabiel staat door aan de horizontale buis van het frame te trekken en er tegen aan te duwen en door op het zadel te drukken. Als de fiets niet stabiel is controleer dan of het snelloskoppelmechanisme en het betreffende hendeltje in de juiste stand staan, of de hendel (F) in de stand "close" staat en of het blokkeersysteem goed afgesteld is.

DE FIETS VERWIJDEREN

- Houd de fiets met uw ene hand vast en maak met uw andere hand de hendel (F) open door hem in de stand "open" te zetten (Fig. 20). Verwijder de fiets.

- Om de fiets te vervoeren of om minder ruimte in beslag te nemen als de rol niet gebruikt wordt, wordt geadviseerd om de standaard in te klappen (Fig.21 e Fig.22).

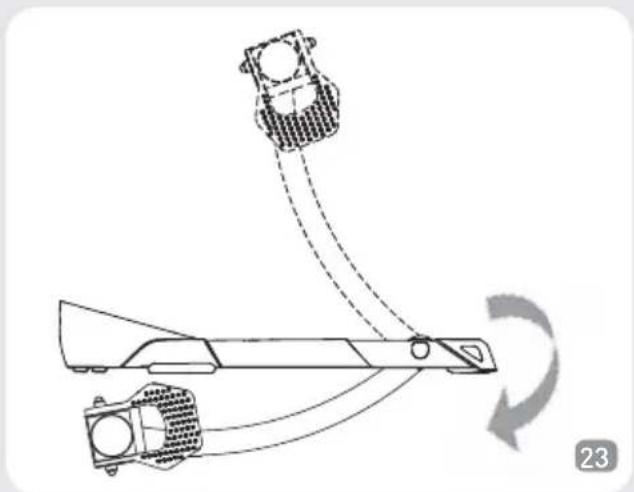

- Als u de rol nog minder ruimte wilt laten innemen adviseren wij om de eenheid (B) van het frame (A) te verwijderen, de eenheid in de originele verpakking op te bergen en het frame in te klappen zoals aangegeven op Fig. 23 en Fig. 24.

- Bij het Cube frame (A) worden een aantal stelpoten (E) geleverd om eventuele problemen voor wat betreft de vlakheid van de vloer waardoor de vier poten niet volledig op de vloer kunnen steunen op te lossen en om ervoor te zorgen dat de gemonteerde fiets geheel verticaal is (Fig. 25).

- De stelpoten (E) kunnen onder de voorpoten gemonteerd worden (Fig. 26 en Fig. 27).

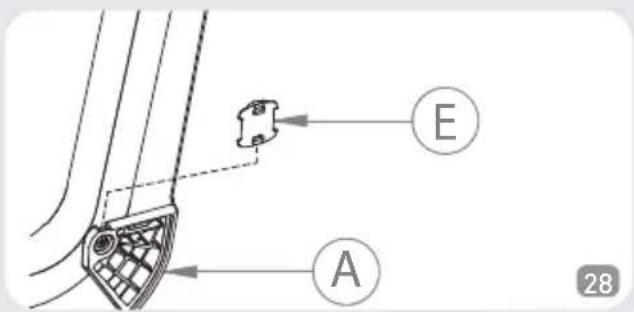

- De stelpoten (E) kunnen onder de achterpoten gemonteerd worden (Fig. 28 en Fig. 29).

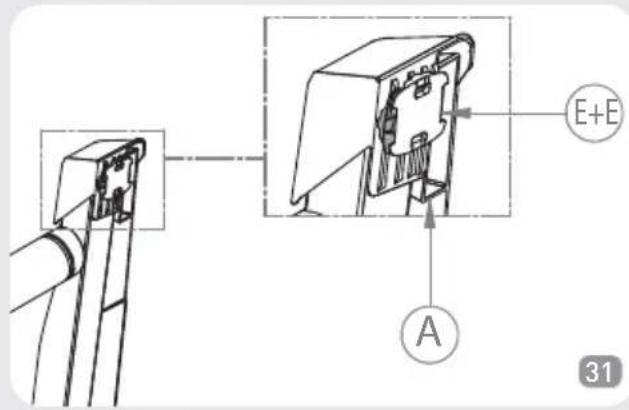

- Voor het geval één stelpoot (E) niet voldoende is kunnen er andere poten onder de poten die reeds gemonteerd zijn gemonteerd worden (Fig. 30, Fig. 31, Fig. 32 en Fig. 33).

Let op: De richting van de poot (E) is 90° gedraaid ten opzichte van de eerste die geplaatst is.

• Voorkom dat er mensen, kinderen of dieren tijdens het gebruik in de buurt van de trainingsrol kunnen komen omdat de bewegende of roterende onderdelen van de trainingsrol of de fiets in geval van contact schade kunnen veroorzaken.
• Alvorens met het trainen te beginnen moet de trainingsrol op een geschikte plaats gezet worden, uit de buurt van voorwerpen die gevaarlijk kunnen zijn (meubels, tafels, stoelen enz.) om elk risico van onvrijwillig of per ongeluk contact met deze voorwerpen te voorkomen.
• De standaard is bestemd voor gebruik door één fietser.
• Controleer de veiligheid en de stabiliteit van de fiets vóór elke training.
• Als het snelloskoppelmechanisme niet past op de bussen van de standaard moet u het mechanisme door het meegeleverde mechanisme (C) vervangen.
• Aan de binnenkant zijn er geen onderdelen die los gebruikt kunnen worden.
• Aangezien de pootjes van zacht antislipmateriaal gemaakt zijn, kan het gebeuren dat zij tijdens het gebruik sporen rubber op de vloer achterlaten.

ADVIEZEN

• Voor minder slijtage van de band en een grotere grip op de rol, adviseren wij om 23 mm brede banden te gebruiken.

• Geadviseerde bandenspanning voor het achterwiel: 7 - 8 atmosfeer voor racebanden; 3,5 - 4 atmosfeer voor mountain bike banden. In bijzondere gevallen moet de door de fabrikant van debanden geadviseerde bandenspanning aangehouden worden.

• Voor minder geluidsoverlast, een grotere grip van de band op de rol en minder trillingen moet u slickbanden (ook voor Mountain Bikes) gebruiken.

• Vóór gebruik moet u de band met alcohol of water schoonmaken.
• Als de pen van het meegeleverde snelloskoppelmechanisme meer dan 3 mm ten opzichte van de bevestigingsmoer uitsteekt moet het uitstekende gedeelte eraf gezaagd worden (Fig. 34).
