VP 4102 S - Staubsauger ECG - Kostenlose Bedienungsanleitung

Marke	ECG
Modell	VP 4102 S
Produkttyp	Staubsauger mit Beutel
Nennleistung	800 W
Maximale Leistung	1000 W
Saugleistung	200 W
Staubbeutelvolumen	4 L
Gewicht	7,2 kg
Geräuschpegel	78,3 dB
Spannungsversorgung	220-240 V ~ 50/60 Hz
Aktionsradius	11 m
Motorfiltertyp	HEPA 13
Ausgangsfilter	Ja, waschbar
Automatische Kabelaufwicklung	Ja
Elektronische Leistungsregelung	Ja
Staubbeutelvollanzeige	Ja
Mitgeliefertes Zubehör	Kombinierte Bodendüse, Fugendüse, Polsterdüse, Metall-Teleskoprohr, Flexibler Schlauch
Teleskoprohr	Chrommetall
Verwendung	Haushalt

Häufig gestellte Fragen - VP 4102 S ECG

Wie wechsle ich den Staubbeutel des Staubsaugers ECG VP 4102 S ?

Drücken Sie die vordere Verriegelung, um die Abdeckung zu öffnen, nehmen Sie den Halter mit dem vollen Beutel heraus, entfernen Sie den gebrauchten Beutel und setzen Sie einen neuen ein. Schließen Sie die Abdeckung. Verwenden Sie vorzugsweise einen Swirl® Y 50® MicroPor® Plus-Beutel oder einen kompatiblen ECG-Beutel.

Wie reinige ich die Filter des Staubsaugers ?

Ziehen Sie den Netzstecker. Für den Motorfilter (hinter der vorderen Abdeckung) nehmen Sie ihn heraus, waschen Sie ihn mit warmem Wasser und trocknen Sie ihn gründlich, bevor Sie ihn wieder einsetzen. Für den Ausgangsfilter entfernen Sie die Abdeckung, waschen Sie den Filter mit warmem Wasser und trocknen Sie ihn. Ersetzen Sie die Filter, wenn sie beschädigt sind.

Warum sinkt die Saugleistung ?

Dies kann an einem vollen Staubbeutel, einem verstopften Schlauch oder Rohr oder verschmutzten Filtern liegen. Überprüfen Sie den Beutel, entfernen Sie eventuelle Verstopfungen im Schlauch und reinigen oder ersetzen Sie die Filter.

Kann ich mit diesem Staubsauger Flüssigkeiten aufsaugen ?

Nein, saugen Sie niemals Wasser oder Flüssigkeiten auf. Der Staubsauger ist nur für Trockenanwendungen ausgelegt. Das Aufsaugen von Flüssigkeiten kann das Gerät beschädigen und ein Stromschlagrisiko verursachen.

Wie verwende ich die kombinierte Bodendüse ?

Die Bodendüse wird je nach Bodenart umgeklappt: für Teppiche und Läufer verwenden Sie die Bürstenstellung; für Hartböden klappen Sie in die Glattstellung. Sie können auch die Fugendüse für Ecken und die Polsterdüse für Möbel verwenden.

Der Staubsauger startet nicht, was soll ich tun ?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose unter Spannung steht. Wenn das Gerät immer noch nicht funktioniert, wenden Sie sich an einen autorisierten Service. Versuchen Sie nicht, es selbst zu reparieren.

Wann muss ich den HEPA 13 Filter wechseln ?

Reinigen Sie den HEPA-Filter regelmäßig; wenn er beschädigt oder stark verschmutzt ist, ersetzen Sie ihn durch einen neuen. Bei normalem Haushaltsgebrauch wechseln Sie ihn mindestens einmal im Jahr oder gemäß den Empfehlungen der Bedienungsanleitung.

Wo kann ich Ersatzbeutel und Filter für den VP 4102 S kaufen ?

Sie können die Referenzen KOMA ECG VP 4102 S für Filter und kompatible Beutel Swirl® Y 50® MicroPor® Plus verwenden. Fragen Sie bei Ihrem Händler oder online nach.

Was bedeutet die rote Anzeige am Staubsauger ?

Die rote Anzeige signalisiert, dass der Staubbeutel voll oder die Saugwege verstopft sind. Ersetzen Sie den Beutel oder überprüfen Sie Schlauch und Rohr. Bleibt die Anzeige nach der Reinigung rot, kontaktieren Sie einen autorisierten Service.

Wie benutze ich die Kabelaufwicklungstaste ?

Zum Aufwickeln des Kabels drücken Sie die Aufwicklungstaste am Gerät. Ziehen Sie das Kabel niemals über die rote Markierung hinaus; die gelbe Markierung zeigt die empfohlene maximale Auszugslänge an.

BEDIENUNGSANLEITUNG VP 4102 S ECG

Bitte aufmerksam lesen und gut aufbewahren!

Warnung: Die in dieser Anleitung aufgeführten Sicherheitsvorkehrungen und Hinweise umfassen nicht alle Umstände und Situationen, zu denen es kommen kann. Der Anwender muss begreifen, dass der gesunde Menschenverstand, Vorsicht und Sorgfalt zu Faktoren gehören, die sich in kein Produkt einbauen lassen. Diese Faktoren müssen durch den Anwender bzw. mehrere Anwender bei der Verwendung und Bedienung dieses Geräts gewährleistet werden. Wir haften nicht für Schäden, die durch den Transport, eine unsachgemäße Verwendung, Spannungsschwankungen oder eine Modifikation des Gerätes entstehen.

Um Bränden oder Stromunfällen vorzubeugen, müssen bei der Verwendung von elektrischen Geräten u.a. folgende Vorsichtsmaßnahmen eingehalten werden:

1. Vor Gebrauch alle Hinweise lesen.

2. Vergewissern Sie sich, dass die Spannung an Ihrer Steckdose mit der Spannung auf dem Etikett übereinstimmt und die Steckdose ordnungsgemäß geerdet wurde. Die Steckdose muss gemäß den geltenden Sicherheitsvorschriften installiert sein.

3. Verwenden Sie den Bodenstaubsauger nicht, falls das Stromkabel beschädigt ist. Sämtliche Reparaturen, sowie das Auswechseln des Stromkabels muss ein Fachservice durchführen! Demontieren Sie niemals die Schutzabdeckung des Gerätes. Es könnte zu einem Stromunfall kommen!

4. Schützen Sie das Gerät vor direktem Kontakt mit Wasser und sonstigen Flüssigkeiten. Stellen Sie keine Behälter mit Flüssigkeiten auf das Gerät, damit es nicht zu einem Stromunfall kommt.

5. Arbeiten Sie mit dem Bodenstaubsauger nicht in einer senkrechten Lage. Bodenstaubsauger niemals ohne Staubbeutel, Motorfilter und Ausgangsfilter verwenden.

6. Wurde der Bodenstaubsauger an das Stromnetz angeschlossen, sollte dieser nicht unbeaufsichtigt gelassen werden. Vor der Wartung das Stromkabel aus der Steckdose ziehen. Am Stecker ziehen, um das Stromkabel herausziehen. Niemals am Kabel ziehen.

7. Verwenden Sie den Bodenstaubsauger nicht im Freien oder in einer feuchten Umgebung. Es besteht die Gefahr eines Stromunfalls.

8. Kinder dürfen mit dem Bodenstaubsauger nicht spielen. Der Bodenstaubsauger ist kein Spielzeug. Seien Sie besonders aufmerksam, falls Sie den Bodenstaubsauger in der Nähe von Kindern verwenden.

9. Verwenden Sie ausschließlich Aufsätze und Zubehör, die vom Hersteller genehmigt wurden.

10. Falls der Bodenstaubsauger nicht richtig funktioniert, gestürzt ist (z.B. ins Wasser), auf irgendeine Weise beschädigt oder im Freien vergessen wurde, sollten Sie diesen durch eine autorisierte Kundendienststelle überprüfen lassen.

11. Beim Tragen des Bodenstaubsaugers diesen nicht am Stromkabel festhalten. Achten Sie darauf, dass das Kabel nicht geknickt ist ggf. über scharfe Gegenstände oder Kanten führt. Achten Sie darauf, dass Sie während der Arbeit mit dem Bodenstaubsauger nicht über das Stromkabel fahren. Kabel in ausreichender Reichweite von Wärmequellen halten.

12. Stromkabel oder Bodenstaubsauger nicht mit nassen Händen berühren.

13. Stecken Sie keine Gegenstände in die Öffnungen des Bodenstaubsaugers. Verwenden Sie den Bodenstaubsauger nicht, falls die Öffnungen blockiert sind. Achten Sie darauf, dass der Bodenstaubsauger sauber ist und keine Knollen oder sonstigen Schmutz enthält, welche die Staubsaugerleistung reduzieren könnten.

14. Haare, weite Kleidungsstücke, Hände und andere Körperteile dürfen weder in die Saugöffnungen noch in die Nähe der beweglichen Teile des Bodenstaubsaugers geraten.

15. Sie sollten niemals folgende Gegenstände aufsaugen, es könnte zu einer Beschädigung des Geräts oder einer Verletzung kommen:

- scharfe Gegenstände wie Glas, Schrauben, Münzen, Nägel usw.

- heiße oder schwelende Gegenstände wie Kohle oder Zigaretten, sowie entzündbare oder flüchtige Flüssigkeiten

- nasse Oberflächen, Wasser und sonstige Flüssigkeiten

1. Seien Sie besonders vorsichtig, falls Sie den Staubsauger auf einer Treppe benutzen.

2. Verwenden Sie das Gerät nur gemäß der in dieser Anleitung angeführten Hinweise. Dieser Bodenstaubsauger ist ausschließlich für den Haushaltsgebrauch bestimmt. Der Hersteller haftet nicht für Schäden, die durch eine unsachgemäße Verwendung dieses Gerätes entstanden sind.

3. Kinder ab 8 Jahren und Personen mit verminderten physischen und mentalen Fähigkeiten sowie mangelnden Erfahrungen und Kenntnissen können dieses Gerät nur unter Aufsicht benutzen oder nachdem diese über einen gefahrlosen Gebrauch belehrt und mit möglichen Gefahren bekannt gemacht wurden. Kinder dürfen mit dem Gerät nicht spielen. Die seitens des Anwenders vorgenommenen Reinigungs- und Wartungsarbeiten dürfen ausschließlich Kinder ab 8 Jahren durchführen, die beaufsichtigt werden. Kinder unter 8 Jahren sind außer Reichweite des Geräts und des Zuleitungskabels zu halten.

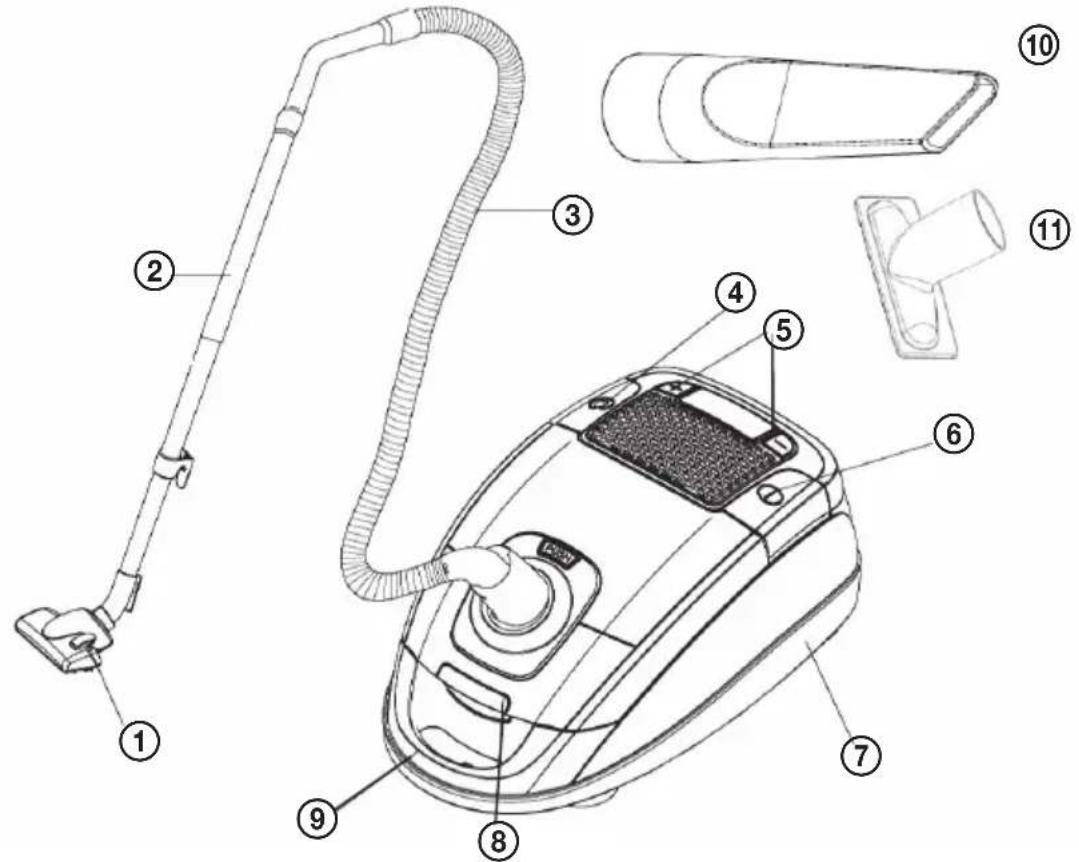

BESCHREIBUNG DES BODENSTAUBSAUGERS

1. Kombi-Bodendüse
2. Teleskoprohr
3. Schlauch
4. Kabelaufwicklungs-Taste
5. Elektronische Regelung der Saugleistung

6. Schalter

7. Gerätebasis mit Rädern

8. Sicherungstaste des Staubbeutelraum-Deckels
9. Handgriff
10. Fugendüse
11. Polsterdüse

Zubehör:

Schlauch, verchromtes Metall-Teleskoprohr, Bürstendüse für Teppiche oder harte Fußböden, Fugendüse und Polsterdüse

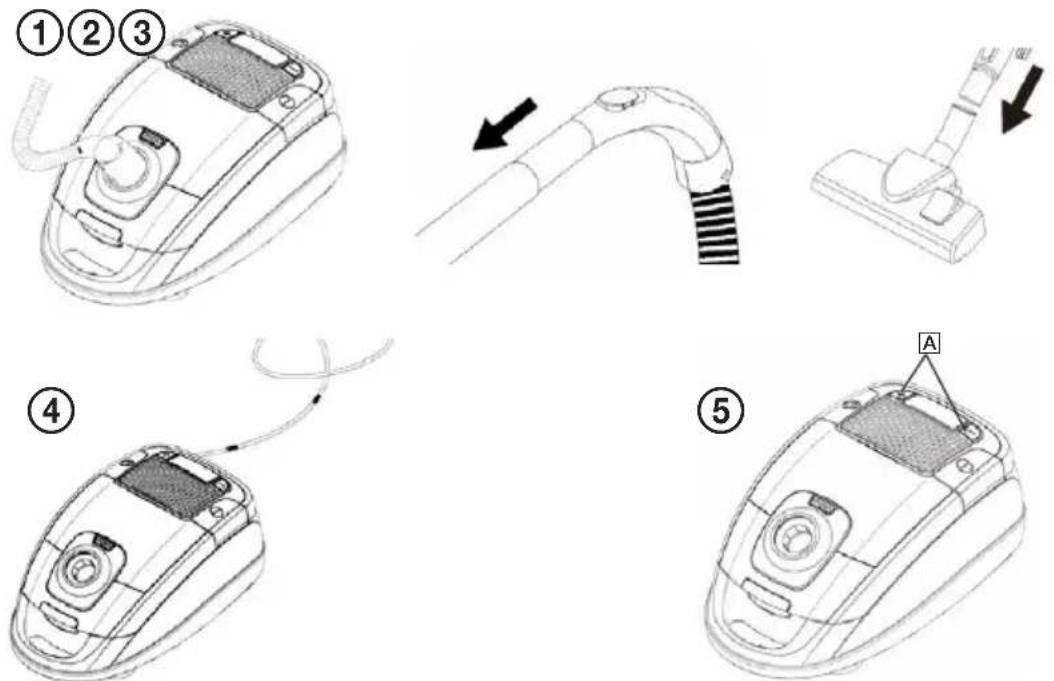

VERWENDUNG DES STAUBSAUGERS

Vor dem Zusammenstellen des Bodenstaubsaugers, diesen zunächst ausschalten und vom Stromnetz trennen!

1. Schlauchende in die Öffnung vorne am Bodenstaubsauger einschieben und fixieren. (Abb. 1). Falls Sie den Schlauch herausnehmen möchten, müssen Sie zunächst die Sicherungstasten an beiden Seiten des Schlauchendes drücken und anschließend Schlauch aus dem Bodenstaubsauger herausziehen.
2. Anderes Schlauchende mit gebogenem Endstück am Rohr befestigen (Abb. 2).
3. Geeignetes Zubehör je nach Fußbodentyp auswählen und am Rohr befestigen (Abb. 3): Bürstendüse für Teppiche oder harte Fußböden (umschaltbare Kombidüse), Fugendüse oder Polsterdüse.
4. Herausziehen des Kabels: Am Ende des Kabels befindet sich eine gelbe und eine rote Markierung (Abb. 4). Am Stecker greifen und Kabel bis zur gelben Markierung herausziehen. Kabel niemals bis zur roten Markierung herausziehen, da dieses beschädigt werden könnte! Kabelaufwicklungstaste drücken, damit sich das Stromkabel zurück in den Bodenstaubsauger aufwickelt.
5. Bodenstaubsauger einschalten: Netzstecker in die Steckdose stecken – die Steckdosenparameter müssen mit den Angaben auf dem Typenschild übereinstimmen. Taste drücken und Bodenstaubsauger einschalten. Sie können die Leistung mit dem Betätigungsschalter einstellen A (Abb. 5).

Bei Anzeichen einer Beschädigung, Bodenstaubsauger nicht benutzen. Wurde das Stromkabel beschädigt, lassen Sie dieses durch eine autorisierte Kundendienststelle auswechseln. Nur so lassen sich mögliche Sicherheitsrisiken umgehen.

Falls der Bodenstaubsauger nicht richtig arbeitet, in der Bedienungsanleitung unter Problemlösung nachschlagen. Wurde das Problem nicht gelöst, wenden Sie sich an eine autorisierte Kundendienststelle.

Nach dem Gebrauch

Bodenstaubsauger ausschalten und vom Stromnetz trennen. Vor dem Aufsetzen des Zubehörs oder vor der Reinigung, Bodenstaubsauger ausschalten und vom Stromnetz trennen.

Anzeige für Staubbeutelbefüllung

Der Bodenstaubsauger wurde mit einer Anzeige ausgestattet. Leuchtet diese rot, ist der Staubbeutel voll oder die Saugwege wurden blockiert. Ist die Anzeige für die Staubbeutelbefüllung rot, obgleich ein neuer Staubbeutel eingelegt wurde, schalten Sie den Bodenstaubsauger aus, trennen diesen vom Stromnetz und überprüfen, ob Schlauch oder Teleskoprohr nicht verstopft sind. Sollte die Anzeige weiterhin rot sein, wenden Sie sich an eine autorisierte Kundendienststelle oder Ihren Händler. Um eine Überhitzung oder Beschädigung zu vermeiden, sollten folgende Staubsaugerteile überprüft werden:

• Alle Verbindungen zwischen Schlauch, Teleskoprohr und Bodenbürste
• Schlauchanschluss
• Durchlässigkeit der Bürste
- Ausgangsfilter
- Motorfilter
• Staubbeutel

WARTUNG UND REINIGUNG

Hinweis:

Vor jeder Wartung oder Reinigung Stecker aus der Steckdose ziehen.

1. Auswechseln des Staubbeutels: Sobald die Staubbeutelbefüllungs-Anzeige rot ist, ist es an der Zeit, den Staubbeutel auszuleeren oder auszuwechseln.
2. Sicherungstaste im vorderen Teil drücken und vordere Abdeckung öffnen.
3. Halterung mit Staubbeutel herausnehmen und vollen Staubbeutel von der Halterung entnehmen.

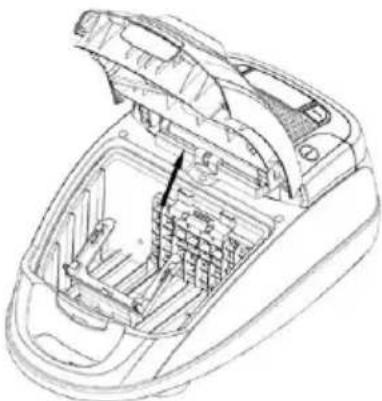

1. Reinigung des Motorfilters: Vordere Abdeckung öffnen und Filter herausnehmen. Filter mit warmem Wasser abspülen und vor der nächsten Verwendung gründlich trocknen lassen. Falls der Filter beschädigt ist, tauschen Sie diesen gegen einen neuen aus.

2. Ausgangsfilter einmal jährlich reinigen oder auswechseln: Abdeckung des Ausgangsfilters abnehmen. Filter mit warmem Wasser abspülen und vor der nächsten Verwendung gründlich trocknen lassen. Falls der Filter beschädigt ist, tauschen Sie diesen gegen einen neuen aus.

3. Reinigung der Geräteoberfläche: Verwenden Sie ein weiches und leicht befeuchtetes Geschirrtuch zusammen mit etwas Reinigungsmittel. Verwenden Sie niemals Verdünner oder abrasive Reinigungsmittel. Bodenstaubsauger niemals ins Wasser oder sonstige Flüssigkeiten eintauchen oder unter fließendem Wasser reinigen.

Hinweis:

Ersatzfilterbeutel für den Staubsauger VP 4102 S finden Sie unter der Bezeichnung KOMA ECG VP 4102 S. Sie können auch Universalbeutel Swirl® Y 50® MicroPor® Plus verwenden.

PROBLEMBEHEBUNG

Bevor Sie sich an eine Kundendienststelle wenden, lesen Sie die folgende Liste mit möglichen Problemen einschl. Problembehebung durch.

Problem Mögliche	Ursache Lösung
Der Motor schaltet sich nicht ein.	Der Bodenstaubsauger wird nicht mit Strom versorgt	Überprüfen Sie Stromkabel und Steckdose. Falls das Gerät weiterhin nicht funktioniert, wenden Sie sich an eine autorisierten Kundendienststelle.
Die Saugleistung lässt allmählich nach.	Staubbeutel ist voll, Schlauch oder Teleskoprohr sind verstopft, Filter sind verschmutzt.	Staubbeutel auswechseln, fremde Gegenstände aus dem Schlauch oder Teleskoprohr entfernen, Filter auswechseln.

TECHNISCHE ANGABEN

Automatische Aufwicklung, Regelung der Saugleistung, schmale Düse, Bodenbürste, teleskopisches Metallrohr

Saugleistung: 200 W

Anschlusswert: 800 W

Reichweite: 11 m

Max. Strombedarf: 1000 W

Staubbeutel-Kapazität: 4 l

Geräuschpegel: 78,3 dB

Gewicht: 7,2 kg

Filter: Ausgangsfilter, Motorfilter HEPA 13

Nennspannung: 220–240 V\~ 50/60 Hz

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

08/05

Bedienungsanleitung s. www.ecg-electro.eu.

Eine Änderung des Textes und der technischen Parameter vorbehalten.
