Produkttyp	Wi-Fi-Repeater / Access Point
Marke	SilverCrest
Modell	SW 733 B1
Abmessungen (L x H x T)	ca. 58 x 98 x 82 mm
Gewicht	ca. 89 g
Stromversorgung	100-240 V~, 50/60 Hz, max. 100 mA
Frequenzen	2,4 GHz und 5 GHz (Dualband)
Wi-Fi-Standards	802.11 b/g/n/ac
Maximale Datenrate	Bis zu 300 Mbit/s (2,4 GHz) / 733 Mbit/s (5 GHz)
Verschlüsselung	WPA, WPA2, WEP (64/128)
Betriebsmodi	Repeater (Reichweitenverlängerung) und Access Point
Konfiguration	WPS, Weboberfläche (https://repeater.setup), mobile App
Anzeigen	Feldstärke, WPS, Netzwerk, Strom
Tasten	WPS, Reset, Moduswahlschalter
Anschlüsse	1 RJ-45-Anschluss (10/100 Mbit/s)
Betriebstemperatur	5 °C bis 35 °C
Lagertemperatur	-20 °C bis 60 °C
Betriebsfeuchtigkeit	85 % rF max.
Reinigung	Trockenes Tuch, keine aggressiven Flüssigkeiten verwenden
Sicherheit	Nicht öffnen, 20 cm Abstand zum Körper einhalten, Feuchtigkeit vermeiden
Garantie	3 Jahre
Lieferumfang	Verstärker, Netzwerkkabel, Bedienungsanleitung, GNU-GPL-Broschüre
Hersteller	TARGA GmbH, Coesterweg 45, DE-59494 Soest, Deutschland

Häufig gestellte Fragen - SW 733 B1 SILVERCREST

Wie konfiguriere ich den Repeater mit WPS?

Drücken Sie die WPS-Taste am Repeater mindestens 6 Sekunden lang, bis die WPS-Anzeige blinkt. Drücken Sie dann innerhalb von 2 Minuten die WPS-Taste an Ihrem Router. Die Verbindung wird automatisch hergestellt.

Was tun, wenn die WPS-Verbindung fehlschlägt?

Setzen Sie den Repeater zurück, indem Sie die Reset-Taste 5 Sekunden lang drücken, und versuchen Sie es erneut. Stellen Sie sicher, dass Router und Repeater nicht mehr als 2-3 Meter voneinander entfernt sind und keine Störquellen vorhanden sind.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Verwenden Sie einen spitzen Gegenstand (z. B. eine Büroklammer), um die Reset-Taste (3) etwa 5 Sekunden lang zu drücken. Die Anzeigen erlöschen kurz und das Gerät startet neu. Alle benutzerdefinierten Einstellungen gehen verloren.

Wie ändere ich das WLAN-Passwort?

Melden Sie sich über https://repeater.setup an der Konfigurationsoberfläche an. Gehen Sie zu 'WLAN-Einstellungen' > 'WLAN-Passwort'. Geben Sie ein neues Passwort mit mindestens 10 Zeichen ein, das Großbuchstaben, Kleinbuchstaben, Ziffern und Sonderzeichen enthält.

Welche Adresse verwende ich für den Zugriff auf die Konfigurationsoberfläche?

Geben Sie https://repeater.setup in die Adressleiste Ihres Browsers ein. Die Standard-Anmeldedaten sind 'admin' für Benutzername und Passwort.

Wie verwende ich den Access Point-Modus?

Stellen Sie den Moduswahlschalter auf 'Access Point'. Verbinden Sie den Repeater über ein Ethernet-Kabel mit Ihrem Router. Konfigurieren Sie ihn über https://repeater.setup, indem Sie je nach Bedarf den Modus 'Access Point' oder 'Router' wählen.

Was tun, wenn die Stromanzeige nicht leuchtet?

Überprüfen Sie die Steckdose, indem Sie ein anderes Gerät testen. Stellen Sie sicher, dass die Sicherung nicht herausgesprungen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

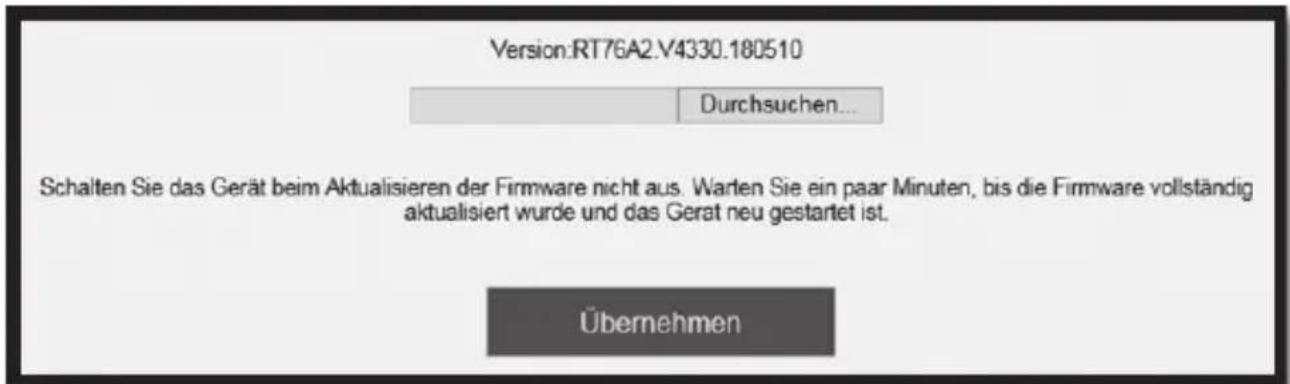

Wie aktualisiere ich die Firmware?

Laden Sie die neue Firmware-Version von der Website des Herstellers herunter. Melden Sie sich an der Konfigurationsoberfläche an, gehen Sie zu 'Systemwerkzeuge' > 'Firmware aktualisieren', wählen Sie die Datei aus und klicken Sie auf 'Übernehmen'. Achtung: Die Werkseinstellungen werden wiederhergestellt.

Kann ich mehrere Repeater verwenden?

Ja, Sie können mehrere Repeater konfigurieren. Führen Sie die Konfiguration jedes Geräts nacheinander mit dem gleichen Verfahren durch.

Wie reinige ich das Gerät?

Verwenden Sie ein sauberes, trockenes Tuch. Verwenden Sie niemals aggressive Flüssigkeiten oder Reinigungsmittel. Trennen Sie das Gerät vor der Reinigung vom Stromnetz.

BEDIENUNGSANLEITUNG SW 733 B1 SILVERCREST

Stand der Informationen - Last Information Update

Version des informations - Datum nieuwste versie

Bestimmungsgemäße Verwendung....6

Lieferumfang 7

Übersicht 8

LED-Anzeigen....9

Technische Daten 10

Sicherheitshinweise....11

Lagerung bei Nichtbenutzung 19

Urheberrecht 19

Vor der Inbetriebnahme 20

Inbetriebnahme 21

Modus einstellen 21

2 - Deutsch

SilverCrest SWV 733 B1

Repeater Modus....22

WPS - Die einfachste Art der Konfiguration 24

Manuelle Konfiguration....26

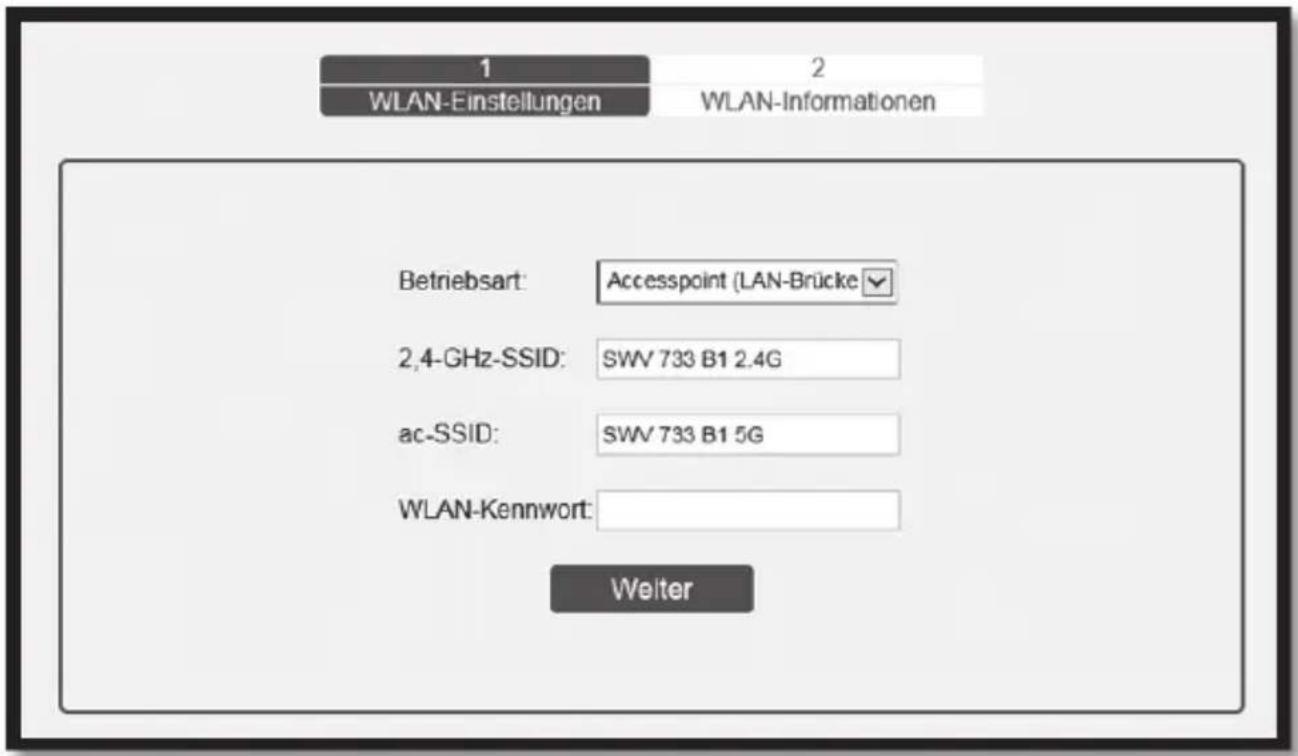

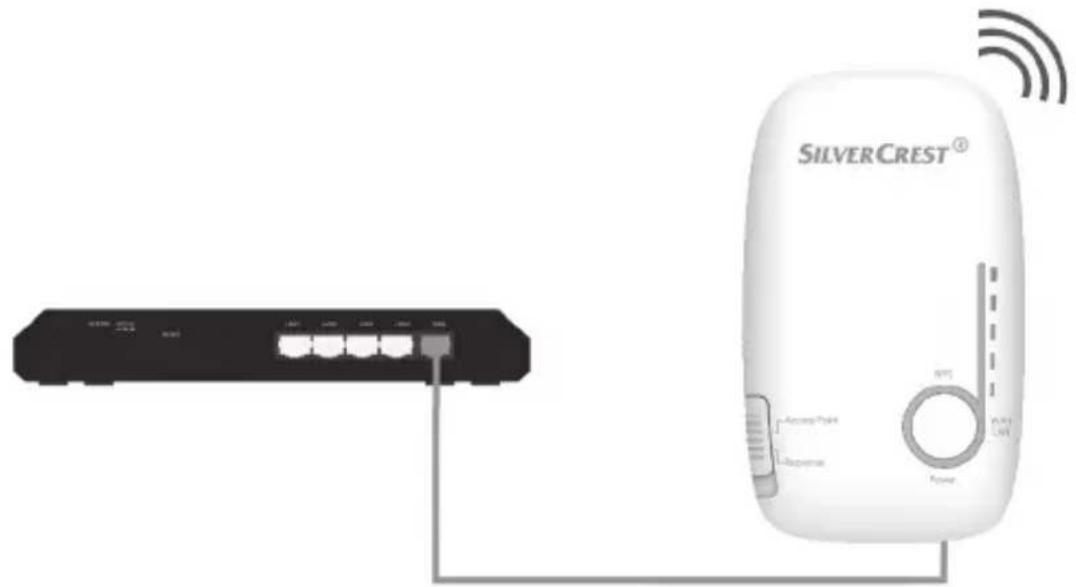

Access Point Modus (Router Modus) 34

WPS - Verbindungsaufbau zum Access Point (Router-Modus)....44

Manueller Verbindungsaufbau zum Access Point 45

Dualband-WLAN-Verstärkers mit App konfigurieren....46

Bedienungsanleitungen für die SilverCrest SWV 733 B1 App....47

Konfigurationsmenü des Dualband-WLAN-Verstärkers....48

Schnelleinrichtung ....52

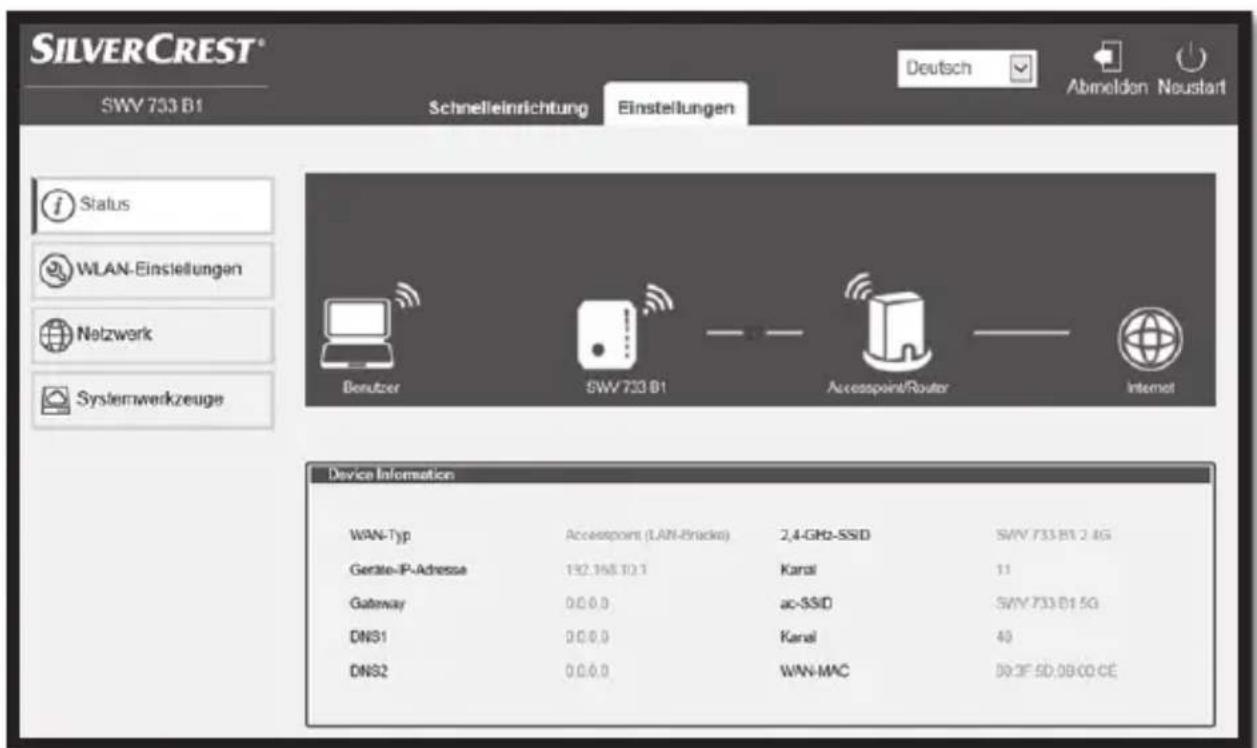

Einstellungen - Status 52

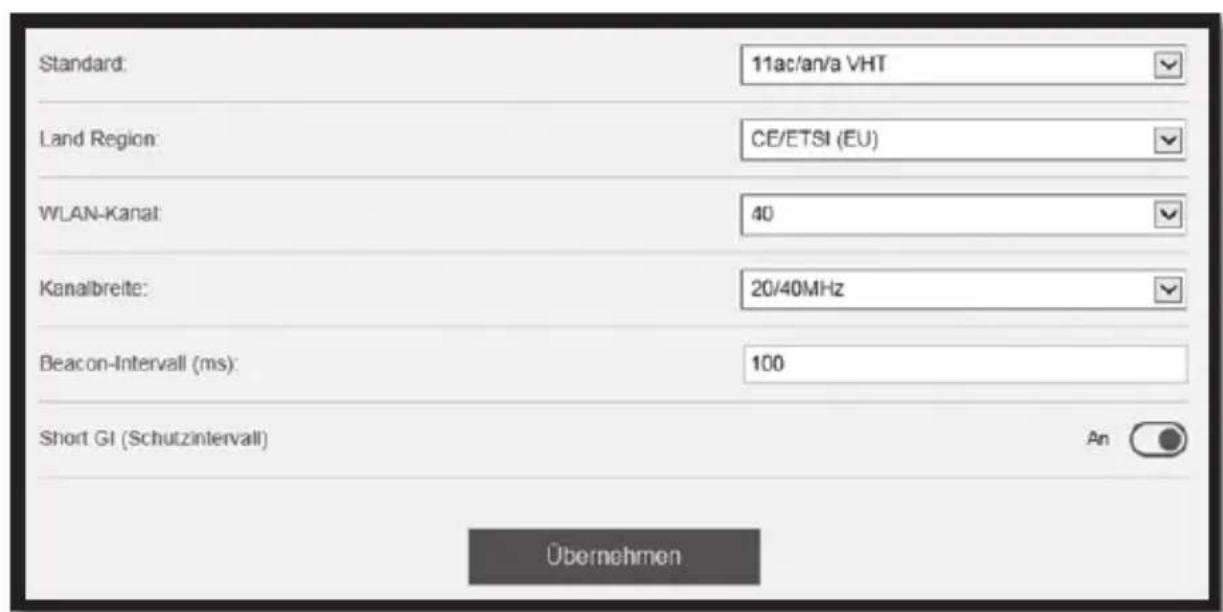

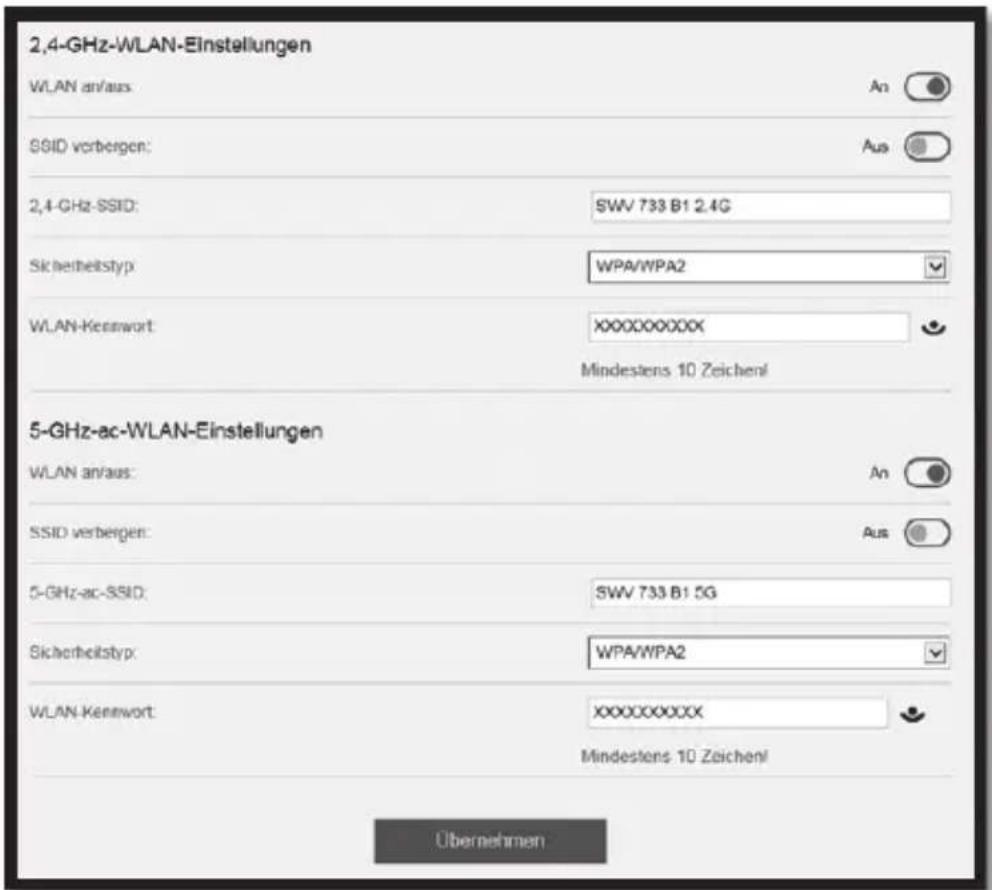

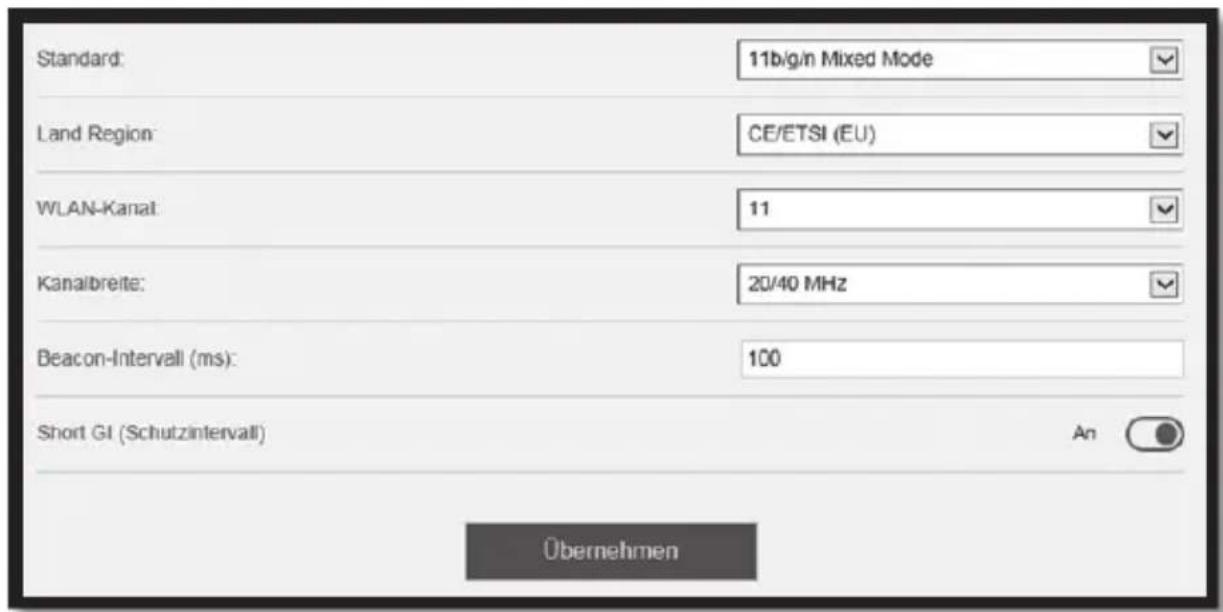

Einstellungen - WLAN-Einstellungen....53

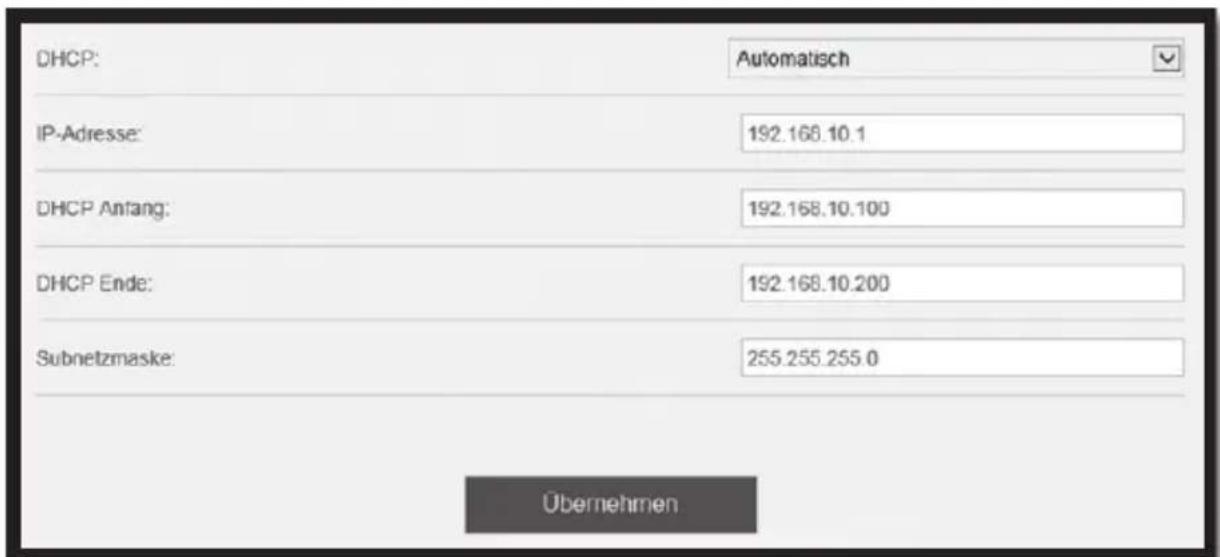

Einstellungen - Netzwerk (nur im Access Point Modus)....59

SilverCrest SWV 733 B1

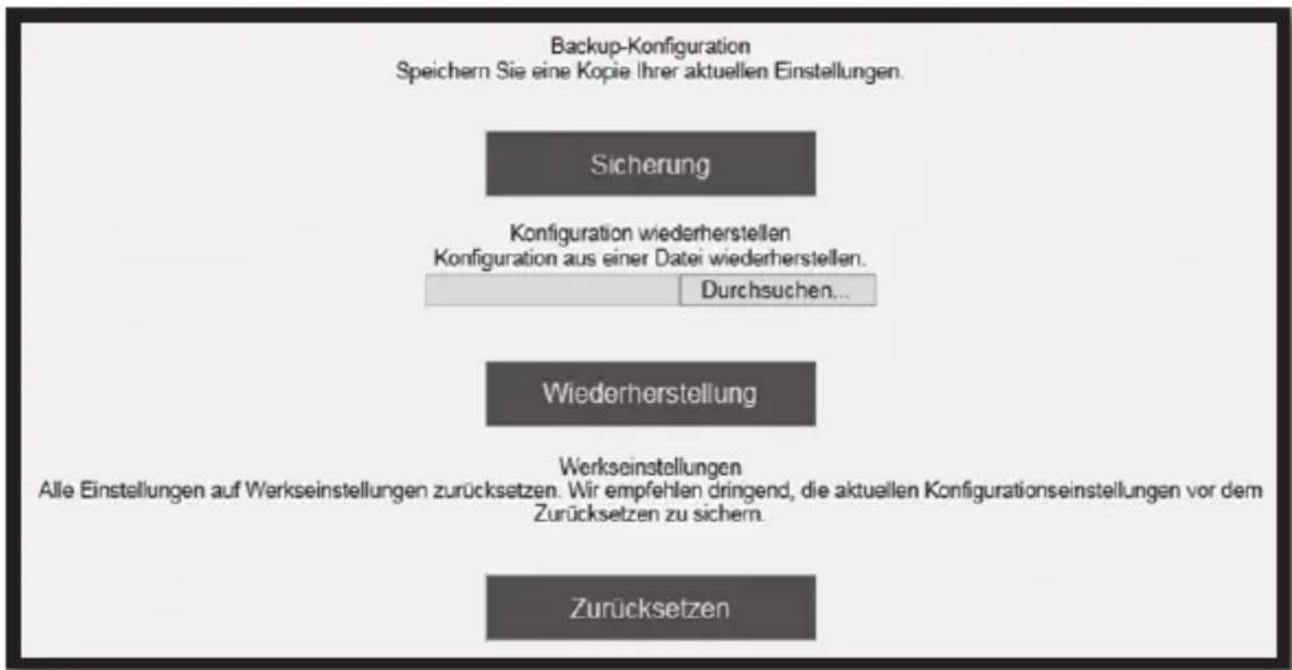

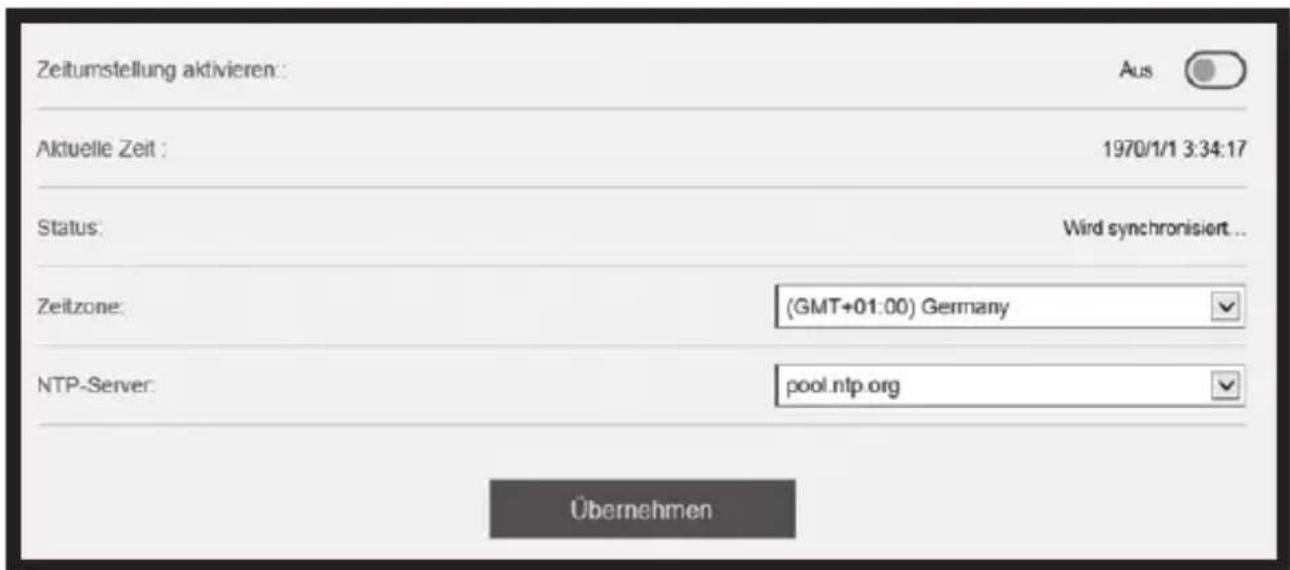

Einstellungen - Systemwerkzeuge....63

Umwelthinweise und Entsorgungsangaben....70

Hinweise zur EU-Konformitätserklärung 71

Fehlerbehebung 71

Hinweise zu Garantie und Serviceabwicklung 74

4 - Deutsch

Herzlichen Glückwunsch!

Mit dem Kauf des SilverCrest WLAN-Verstärkers AC Dualband „SWV 733 B1“, nachfolgend als Dualband-WLAN-Verstärker bezeichnet, haben Sie sich für ein hochwertiges Produkt entschieden.

Machen Sie sich vor der ersten Inbetriebnahme mit dem Dualband-WLAN-Verstärker vertraut und lesen Sie diese Bedienungsanleitung aufmerksam durch. Beachten Sie vor allem die Sicherheitshinweise und benutzen Sie den Dualband-WLAN-Verstärker nur, wie in dieser Bedienungsanleitung beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Dualband-WLAN-Verstärker an Dritte ebenfalls mit aus. Die Bedienungsanleitung ist Bestandteil des Produktes.

Bei Weitergabe des Dualband-WLAN-Verstärkers müssen die Werkseinstellungen geladen werden, beachten Sie dazu das Kapitel „Sicherung/Wiederherstellung“ auf Seite 67.

Bestimmungsgemäße Verwendung

Dieser Dualband-WLAN-Verstärker ist ein Gerät der Informationstechnologie. Er erhöht die Reichweite eines vorhandenen WLAN-Netzes. Der Dualband-WLAN-Verstärker kann außerdem als Access Point verwendet werden, um zum Beispiel einen Router, welcher über kein eigenes WLAN verfügt, als „WLAN-Router“ zu verwenden. Er darf nur zu privaten und nicht zu industriellen und kommerziellen Zwecken verwendet werden. Außerdem darf der Dualband-WLAN-Verstärker nicht außerhalb von geschlossenen Räumen und in tropischen Klimaregionen genutzt werden. Jede andere Verwendung ist nicht bestimmungsgemäß. Dieses Gerät erfüllt alle in der Konformitätserklärung genannten Normen und Richtlinien. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Dualband-WLAN-Verstärkers ist die Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen. Bitte beachten Sie die Landesvorschriften bzw. Gesetze des jeweiligen Einsatzlandes.

Lieferumfang

Entnehmen Sie den Dualband-WLAN-Verstärker und das Zubehör aus der Verpackung und entfernen Sie alle Verpackungsmaterialien vollständig. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Fehlende Teile müssen umgehend beim Service reklamiert werden.

A

C Diese Bedienungsanleitung (Symbolbild)

Flyer „GNU General Public License“ (ohne Abbildung)

Diesem Dualband-WLAN-Verstärker ist ein separater Flyer zum Thema „GNU General Public License“ beigelegt. Dieser Flyer steht zusätzlich auf der Internetseite www.lidl-service.com zum Download bereit.

Deutsch - 7

Übersicht

Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der Dualband-WLAN-Verstärker mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:

1 Feldstärke-Anzeige
2 WPS-LED
3 Reset-Taster
4 WAN/LAN-LED
5 WAN/LAN-Buchse (Netzwerkanschluss, RJ-45)
6 Power-LED
7 WPS-Taste
8 Modus-Wahlschalter

LED-Anzeigen

LED Zustand Bedeutung
Feldstärke-Anzeige (1)	leuchtet je mehr	Balken leuchten, desto besser ist der Empfang(Im Access Point Modus leuchten alle Balken)
	blinkt	Kein Empfang
WPS (2) blinkt W	PS Verbindung wird aufgebaut bzw. WPS Signaleines anderen Gerätes wird erwartet
WAN/LAN (4) leuchtet Verbindung ist hergestellt
Power (6) leuchtet	Der Dualband-WLAN-Verstärker ist eingeschaltet
	Aus Der Dualband-WLAN-Verstärker ist ausgeschaltet

Technische Daten

Eingangsspannung	100-240 V~, 50/60 Hz
Leistungsaufnahme max. 100 mA
Sendeleistung max. 100 mW (2,4 GHz / 5 GHz)
WLAN-Standards 802.11 b, 802.11 g, 802.11 n, 802.11 ac
Frequenzband 2,4 GHz / 5 GHz
Datenübertragungsrate	Bis zu 300 Mbit/s im n-Standard / Bis zu 733 Mbit/s im ac-Standard
Verschlüsselung WPA, WPA2, WEP (128/64) *
Abmessungen (B x H x T) ca. 58 x 98 x 82 mm
Gewicht ca. 89 g
Betriebstemperatur, Luftfeuchte 5 bis 35 °C; max. 85 % rel. Feuchte
Lagertemperatur, Luftfeuchte -20 bis 60 °C; max. 90 % rel. Feuchte

* WEP (128/64) Verschlüsselung nur bei 802.11 b/g.

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Sicherheitshinweise

Vor der ersten Verwendung des Gerätes lesen Sie die folgenden Anweisungen genau durch, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf.

GEFAHR! Dieses Symbol in Verbindung mit dem Hinweis „Gefahr“ kennzeichnet eine drohende gefährliche Situation, die, wenn Sie nicht verhindert wird, zu schweren Verletzungen oder sogar zum Tod führen kann.

WARNUNG! Dieses Symbol in Verbindung mit dem Hinweis „Warnung“ kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

ACHTUNG! Dieses Symbol, mit dem Hinweis „Achtung“, kennzeichnet wichtige Hinweise zum Schutz vor Sachschäden.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Betriebsumgebung

Dieser Dualband-WLAN-Verstärker darf nur in Innenräumen verwendet werden. Der Dualband-WLAN-Verstärker ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 5 °C bis 35 °C, max. 85 % rel. Feuchte.

Bitte platzieren Sie den Dualband-WLAN-Verstärker immer mit einem Mindestabstand von 20 cm vom Körper, um Belastung durch Funkstrahlung zu vermeiden.

GEFAHR! Achten Sie darauf, dass

• das Gerät niemals mit nassen Händen angefasst wird, es besteht Stromschlaggefahr
• die Gehäuseöffnungen der Belüftung des Dualband-WLAN-Verstärkers dienen und keinesfalls abgedeckt oder verschlossen werden dürfen, es besteht Brandgefahr
• keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Gerät stehen

ACHTUNG! Achten Sie darauf, dass

- keine direkten Wärmequellen (z.B. Heizungen) auf das Gerät wirken

- kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft

- das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern) steht

- keine Fremdkörper eindringen

- der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird und das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder neben das Gerät.)

- das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann. Wurde das Gerät jedoch starken Temperaturschwankungen ausgesetzt, warten Sie (ca. 2 Stunden) mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat

- das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird

GEFAHR! Betriebssicherheit

- Stecken Sie den Dualband-WLAN-Verstärker ausschließlich in eine frei zugängliche Steckdose, damit er bei Gefahr (Rauchentwicklung, Brandgeruch) schnell vom Netz getrennt werden kann. Die Steckdose muss auch während des Betriebs immer leicht erreichbar bleiben.

- Sobald der Dualband-WLAN-Verstärker mit dem Stromnetz verbunden ist, verbraucht er Strom. Auch wenn das Gerät nicht verwendet wird, verbraucht es minimal Strom. Trennen Sie den Dualband-WLAN-Verstärker vor einem längeren Nichtgebrauch, beispielsweise während des Urlaubs, vom Stromnetz. Sie minimieren damit auch das Risiko eines Feuers oder Schwelbrands, das immer besteht, wenn ein elektrisches Gerät am Stromnetz angeschlossen ist. Um den Dualband-WLAN-Verstärker vollständig vom Stromnetz zu trennen, muss dieser aus der Steckdose gezogen werden.

- Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die beschädigt sind oder nicht den geltenden Sicherheitsnormen entsprechen.

- Öffnen Sie niemals das Gehäuse des Gerätes, bei geöffnetem Gehäuse besteht Lebensgefahr durch Stromschlag.

14 - Deutsch

ACHTUNG! Betriebssicherheit

- Trennen Sie den Dualband-WLAN-Verstärker auch vor einem Sturm oder Gewitter mit Blitzschlaggefahr vom Stromnetz, da der Dualband-WLAN-Verstärker bei Blitzeinschlag durch Überspannung zerstört werden kann.

GEFAHR! Kinder und Personen mit Einschränkungen

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit körperlichen, geistigen oder sensorischen Einschränkungen sollten elektrische Geräte nur im Rahmen ihrer Möglichkeiten verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Es sei denn, sie wurden entsprechend eingewiesen oder werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt. Kinder sollten grundsätzlich beaufsichtigt werden, damit sichergestellt werden kann, dass sie mit diesem Gerät nicht spielen.

Kleinteile können bei Verschlucken lebensgefährlich sein. Halten Sie auch die Verpackungsfolien fern.

GEFAHR! Es besteht Erstickungsgefahr.

GEFAHR! Funkschnittstelle

Verwenden Sie das Gerät nicht, wenn Sie sich in einem Flugzeug, in einem Krankenhaus, einem Operationssaal oder in der Nähe eines medizinischen Elektroniksystems befinden. Die übertragenen Funkwellen können empfindliche Geräte in ihrer Funktion beeinträchtigen. Halten Sie das Gerät mindestens 20 cm von einem Herzschrittmacher bzw. einem implantierten Defibrillator fern, da sonst die ordnungsgemäßen Funktionen des Herzschrittmachers bzw. des implantierten Defibrillators durch Funkwellen beeinträchtigt werden können. Die übertragenen Funkwellen können Störgeräusche in Hörgeräten verursachen. Bringen Sie das Gerät nicht mit eingeschalteter Funkkomponente in die Nähe entflammbarer Gase oder in eine explosionsgefährdete Umgebung (z.B. Lackiererei), da die übertragenen Funkwellen eine

Explosion oder ein Feuer auslösen können. Die Reichweite der Funkwellen ist abhängig von Umwelt- und Umgebungsbedingungen. Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen. Die Targa GmbH ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht wurden. Targa übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der Targa GmbH angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. den Austausch der Geräte ist allein der Benutzer verantwortlich.

WARNUNG! Kabel

Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst. Stellen Sie weder Möbelstücke oder andere schweren Gegenstände auf Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen. Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

Deutsch - 17

WARNUNG! Wartung / Reinigung

Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B. wenn das Gerätegehäuse beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind oder wenn es Regen oder Feuchtigkeit ausgesetzt wurde. Reparaturarbeiten sind auch erforderlich, wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Wenn Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche festgestellt werden, muss das Gerät sofort aus der Steckdose gezogen werden. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch, niemals mit aggressiven Flüssigkeiten. Versuchen Sie nicht, das Gehäuse des Gerätes zu öffnen. Dabei würde Ihr Garantieanspruch verfallen.

Lagerung bei Nichtbenutzung

Wenn Sie das Gerät für einen längeren Zeitraum nicht einsetzen möchten, trennen Sie den Dualband-WLAN-Verstärker vom Stromnetz. Achten Sie außerdem darauf, dass die Lagertemperatur im Bereich zwischen -20 °C und 60 °C bleibt. Die Luftfeuchtigkeit darf 90% rel. Feuchte nicht überschreiten.

Hinweis: Die Temperaturbereiche und rel. Luftfeuchte für Lagerung und Betrieb unterscheiden sich deutlich, beachten Sie daher die Angaben im Absatz „Betriebsumgebung“ auf Seite 12.

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt.

Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten.

Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.

Vor der Inbetriebnahme

Prüfen Sie den Dualband-WLAN-Verstärker auf Beschädigungen. Bei Beschädigungen darf der Dualband-WLAN-Verstärker nicht in Betrieb genommen werden.

Der Dualband-WLAN-Verstärker erweitert Ihr WLAN im Heimnetz. Er unterstützt die zwei folgenden Modi:

Repeater

Die Reichweite Ihres Funknetzwerkes (WLAN) wird vergrößert. So können WLAN-Geräte, welche sich außerhalb der Reichweite Ihres drahtlosen Funknetzes befinden, über den Dualband-WLAN-Verstärker in das Funknetz eingebunden werden.

Access Point

Dieser Modus kann zum Beispiel dazu verwendet werden, einen Router, welcher über kein eigenes WLAN verfügt, als „WLAN-Router“ zu verwenden. Der Router muss dazu über das LAN-Kabel (Netzwerkkabel, siehe Lieferumfang) mit dem Dualband-WLAN-Verstärker verbunden werden.

Inbetriebnahme

Sollten Sie Unterstützung bei der Inbetriebnahme zu Ihrem Dualband-WLAN-Verstärker benötigen, stehen wir Ihnen gerne zur Verfügung. Unsere Rufnummer finden Sie auf der Seite 75.

Modus einstellen

Wählen Sie den gewünschten Modus mit dem Modus-Wahlschalter (8) aus. Schieben Sie dazu den Modus-Wahlschalter (8) auf die gewünschte Stellung (Access Point oder Repeater).

Repeater Modus

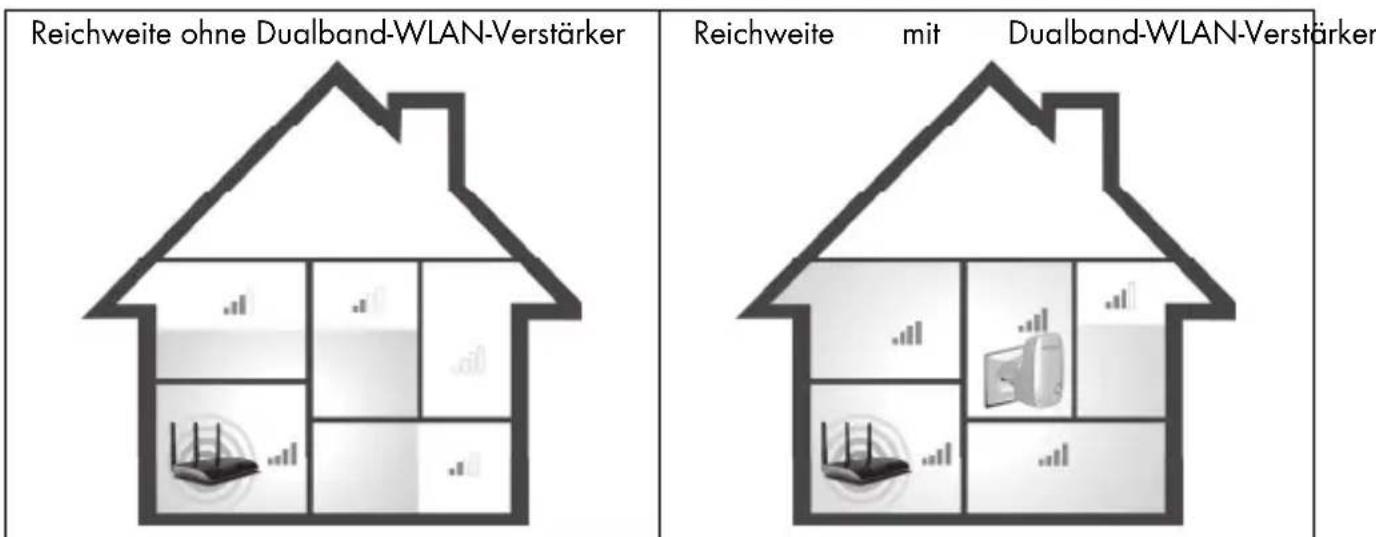

Der Repeater Modus dient zur Ausweitung der Reichweite Ihres drahtlosen Funknetzes. WLAN-Geräte, welche sich außerhalb der Reichweite Ihres drahtlosen Funknetzes befinden, können über den Dualband-WLAN-Verstärker in das Funknetz eingebunden werden.

Der Modus-Wahlschalter (8) muss für den Repeater Modus auf der Stellung „Repeater“ stehen.

Bei der ersten Inbetriebnahme sollte der Dualband-WLAN-Verstärker in der Nähe (ca. 2 bis 3 Meter) des WLAN-Routers platziert werden.

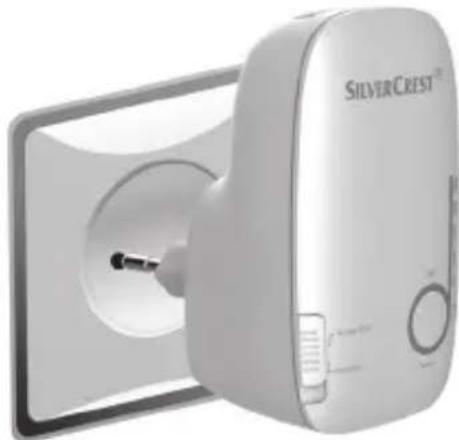

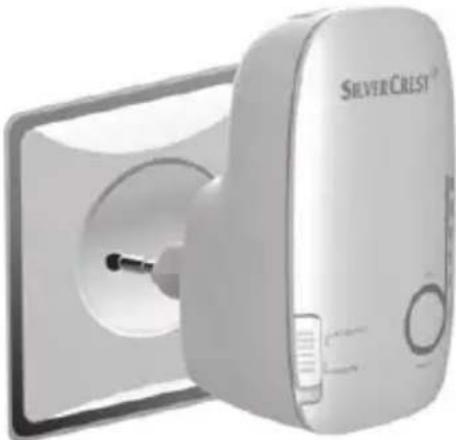

Stecken Sie den Dualband-WLAN-Verstärker in eine immer leicht zugängliche Steckdose.

Der Dualband-WLAN-Verstärker benötigt eine gewisse Zeit (Bootzeit), bis er betriebsbereit ist. Warten Sie ca. 3 Minuten, bis Sie den Dualband-WLAN-Verstärker verwenden.

Sie haben zwei verschiedene Möglichkeiten, um den Dualband-WLAN-Verstärker zu konfigurieren. Wenn Ihr WLAN-Router WPS unterstützt, können Sie diese komfortable Funktion für eine einfache Einrichtung verwenden. Möchten Sie einen WLAN-Router ohne WPS-Funktion

verwenden, müssen Sie den Dualband-WLAN-Verstärker per Netzwerkkabel oder WLAN mit Ihrem Computer verbinden und konfigurieren.

WPS - Die einfachste Art der Konfiguration

Dies ist die einfachste Art, den Dualband-WLAN-Verstärker zu konfigurieren. Stellen Sie zuerst sicher, ob die WPS-Funktion von Ihrem WLAN-Router unterstützt wird. Beachten Sie dazu die Dokumentation Ihres WLAN-Routers.

1. Drücken Sie die WPS-Taste (7) am Dualband-WLAN-Verstärker mindestens 6 Sekunden. Nachdem Sie die WPS-Taste (7) losgelassen haben, blinkt die WPS-LED (2) für ca. 2 Minuten schnell.

24 - Deutsch

1. Innerhalb dieser 2 Minuten drücken Sie bitte die Verbindungstaste (WPS) an Ihrem WLAN-Router. Beachten Sie dazu die Dokumentation Ihres WLAN-Routers.

(Symbolbild, Verbindungstaste (WPS) kann je nach Routermodell abweichend angeordnet und bezeichnet sein)

Der Dualband-WLAN-Verstärker verbindet sich nun automatisch mit Ihrem WLAN-Router und übernimmt die kompletten Einstellungen. Es kann bis zu drei Minuten dauern, bis die Verbindung aufgebaut wurde. Sobald die Verbindung erfolgreich aufgebaut wurde, zeigt die Feldstärke-Anzeige (1) die Signalstärke an. Sie können den Dualband-WLAN-Verstärker nun verwenden. Der Dualband-WLAN-Verstärker ist jetzt unter der SSID (WLAN-Name) und dem Netzwerkschlüssel Ihres WLAN-Routers erreichbar. Ihr Netzwerkschlüssel kann im Normalfall auf Ihrem Router gefunden werden, insofern dieser noch nicht von Ihnen geändert wurde.

Nun können Sie den Dualband-WLAN-Verstärker dort verwenden, wo das WLAN-Signal verstärkt werden soll. Der optimale Standort für den Dualband-WLAN-Verstärker liegt genau in der Mitte

Deutsch - 25

zwischen Ihrem WLAN-Router und den WLAN-Geräten, die über den Dualband-WLAN-Verstärker in das Funknetz eingebunden werden sollen. Testen Sie andere Standorte, wenn dort der Dualband-WLAN-Verstärker nicht betrieben werden kann. Verwenden Sie den Dualband-WLAN-Verstärker nur in einer leicht zugänglichen Steckdose.

Es ist möglich, mehrere Dualband-WLAN-Verstärker zu konfigurieren. Die Konfiguration ist nacheinander vorzunehmen.

Wenn Ihr WLAN-Router kein WPS unterstützt oder die Verbindung aus anderen Gründen nicht zustande kommt, müssen Sie den Dualband-WLAN-Verstärker manuell konfigurieren.

Manuelle Konfiguration

Sie haben zwei verschiedene Möglichkeiten, um den Dualband-WLAN-Verstärker zu konfigurieren.

Sollten Sie an Ihrem Computer nicht die Netzwerkstandardeinstellungen verwenden und manuell eine IP-Adresse eingestellt haben, müssen Sie die Netzwerkeinstellungen wieder auf IP-Adresse automatisch beziehen umstellen. Beachten Sie dazu die Dokumentation Ihres Computers.

1. Sie können den Dualband-WLAN-Verstärker über das Netzwerkkabel konfigurieren. Wenn Sie den Dualband-WLAN-Verstärker über das Netzwerkkabel konfigurieren möchten, müssen Sie den Dualband-WLAN-Verstärker mit Ihrem Computer verbinden. Verwenden Sie dazu das beiliegende Netzwerkkabel. Stecken Sie ein Ende des Netzwerkkabels in die WAN/LAN-Buchse (5) des Dualband-WLAN-Verstärkers und das andere Ende in die LAN-Buchse Ihres Computers.
2. Alternativ können Sie die Konfiguration kabellos über WLAN vornehmen. Starten Sie dazu an Ihrem Computer die Suche nach verfügbaren Drahtlosnetzwerken. In der Liste der verfügbaren Drahtlosnetzwerke wird Ihnen das Netzwerk SWV 733 B1 2.4G bzw. SWV 733 B1 5G angezeigt. Wählen Sie nun das Netzwerk SWV 733 B1 2.4G bzw. SWV 733 B1 5G aus und klicken Sie auf die Schaltfläche Verbinden, um sich drahtlos mit dem Dualband-WLAN-Verstärker zu verbinden. Im Auslieferungszustand ist der Dualband-WLAN-Verstärker durch einen Netzwerkschlüssel gesichert. Nachdem Sie den Netzwerkschlüssel (9426824723156819) eingegeben haben, muss ggf. noch die Option Verbinden ohne das Netzwerk zu konfigurieren angeklickt werden. Gegebenenfalls wid die Meldung „eingeschränkte Netzwerkverbindung“ angezeigt.

Öffnen Sie nun auf Ihrem Computer den Internet-Browser. Geben Sie in der Adresszeile des Internet-Browsers https://repeater.setup ein und bestätigen Sie die Eingabe mit der Enter-Taste.

Deutsch - 27

Die Verbindung zum Dualband-WLAN-Verstärker wird verschlüsselt aufgebaut. Gegebenenfalls wird eine Meldung angezeigt, dass das Zertifikat evtl. nicht sicher ist. Bitte nehmen Sie das Zertifikat an, da es vom Hersteller kommt und sicher ist. Es öffnet sich das Anmeldefenster des Dualband-WLAN-Verstärkers. Wählen Sie die gewünschte Sprache aus und geben Sie Benutzername und Kennwort (Auslieferungszustand beides: admin) ein. Klicken Sie anschließend auf die Schaltfläche Login. Es öffnet sich nun das Konfigurationsmenü des Dualband-WLAN-Verstärkers.

Wird das Konfigurationsmenü des Dualband-WLAN-Verstärkers zum ersten Mal geöffnet, werden Sie aufgefordert den Benutzernamen und das Kennwort zu ändern.

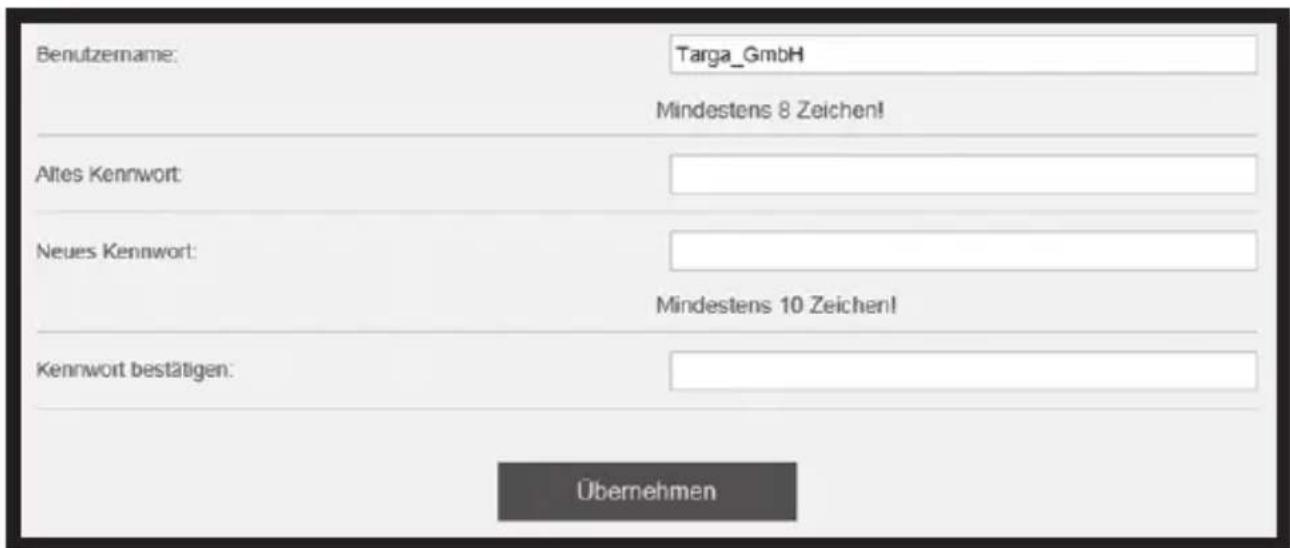

Der Benutzername muss min. 8 Zeichen lang sein und Klein- als auch Großbuchstaben enthalten. Nummern und Sonderzeichen sind optional.

Das Passwort muss aus min. 10 Zeichen bestehen, Klein- als auch Großbuchstaben, Nummer und Sonderzeichen enthalten.

Merken Sie sich Benutzernamen und Kennwort gut oder bewahren Sie diese an einem sicheren Ort auf!

Die Konfiguration wird mit Hilfe des Assistenten automatisch gestartet. Sollte der Assistent nicht automatisch starten, klicken Sie auf die Schaltfläche Schnelleinrichtung.

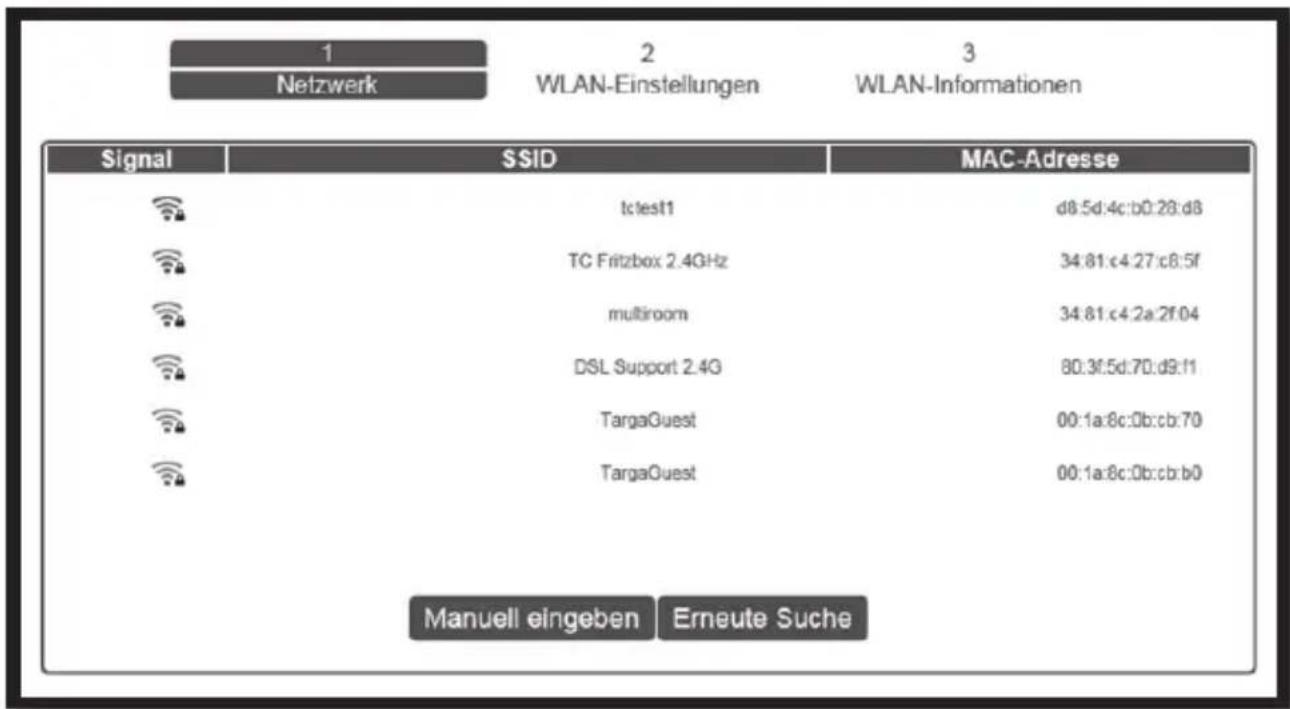

Wählen Sie nun aus der Liste ein WLAN-Netz aus, dessen Reichweite Sie erweitern möchten. Wird das gewünschte WLAN-Netz nicht angezeigt, aktualisieren Sie die Liste durch Klicken auf die Schaltfläche Erneute Suche.

SilverCrest SWV 733 B1

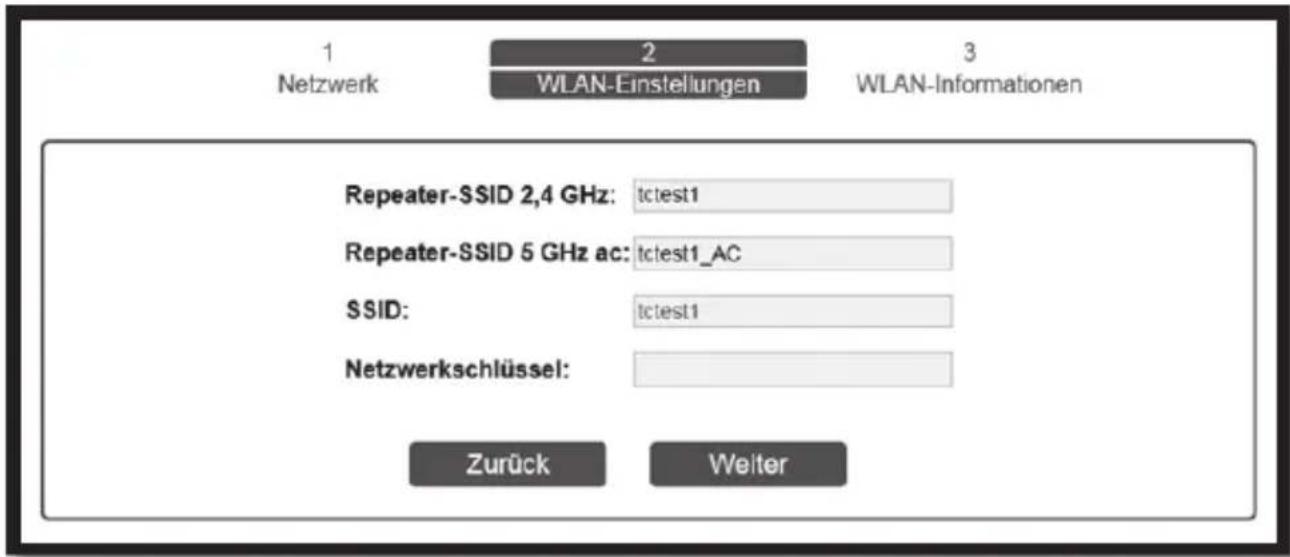

Nachdem Sie ein WLAN-Netz ausgewählt haben, können Sie nun bei Repeater-SSID 2,4 GHz und bei Repeater-SSID 5 GHz ac eine beliebige SSID (WLAN-Name) für den Dualband-WLAN-Verstärker angeben. Geben Sie bei Netzwerkschlüssel den Netzwerkschlüssel Ihres WLAN-Routers ein. Klicken Sie nach vollständiger Eingabe auf die Schaltfläche Weiter.

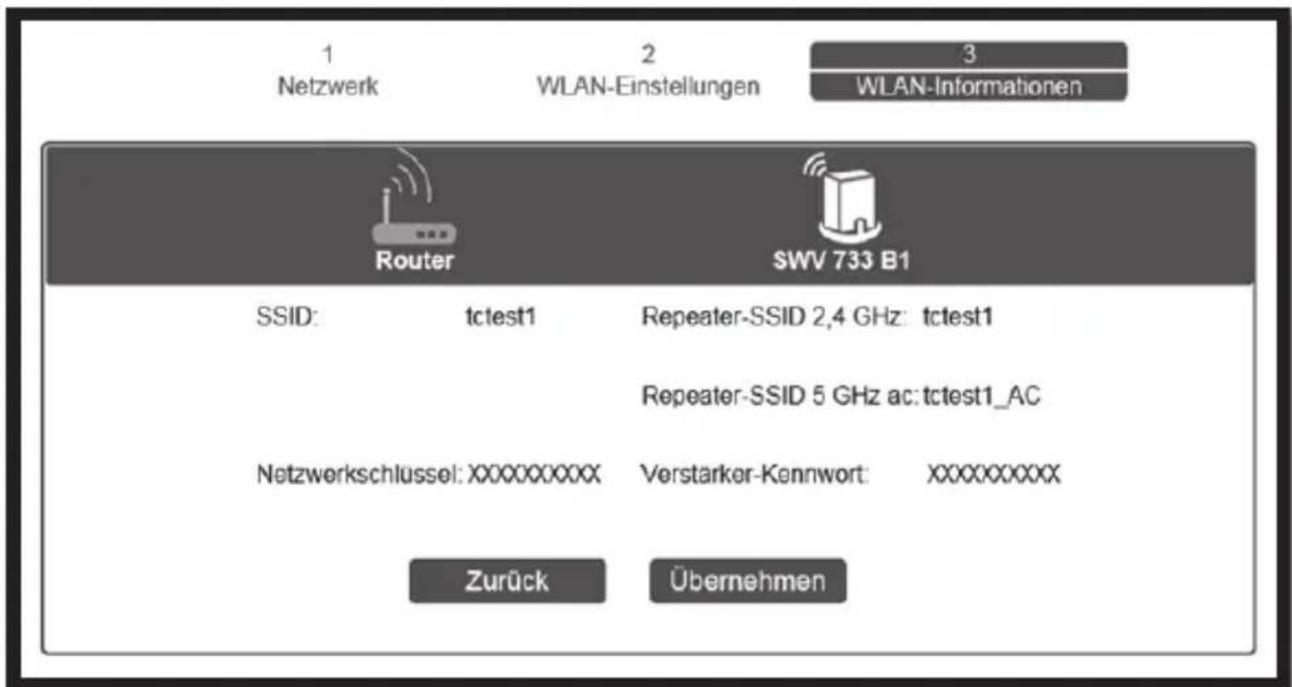

Überprüfen Sie Ihre Einstellungen und bestätigen Sie diese durch Klicken auf die Schaltfläche Übernehmen. Klicken Sie auf die Schaltfläche Zurück, um Änderungen vornehmen.

SilverCrest SWV 733 B1

Der Dualband-WLAN-Verstärker führt nun einen Neustart durch. Warten Sie eine Minute bis Sie evtl. weitere Eingaben vornehmen. Beachten Sie die folgenden Hinweise:

Herzlichen Glückwunsch!

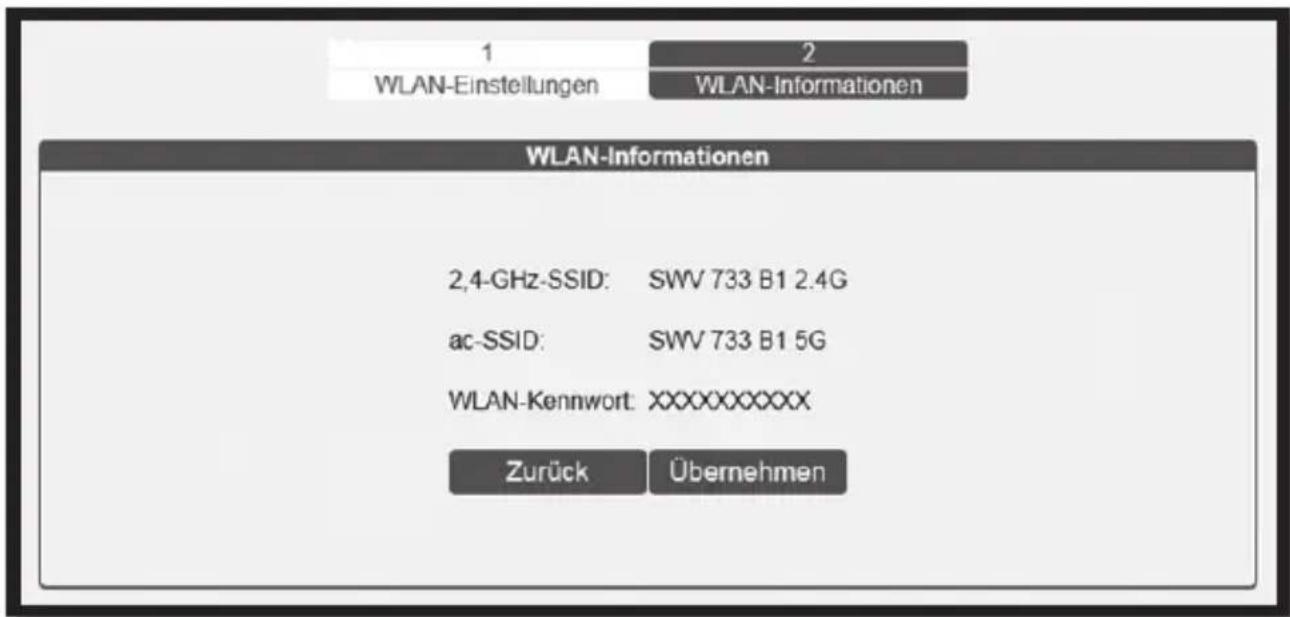

Bitte beachten Sie, dass Ihr Gerät nach Übernahme aller Netzwerkeinstellungen eine Verbindung zum WLAN-Repeater haben muss.

2,4-GHz-SSID:

5-GHz-ac-SSID:

WLAN-Kennwort:

tctest1

tctest1_AC

XXXXXXXXXX

Wenn Ihr Gerät wieder mit dem WLAN-Repeater verbunden ist, öffnen Sie die Benutzeroberfläche, indem Sie auf die Schaltfläche "Beenden" klicken.

☑ Ich bin mit dem erweiterten Netzwerk verbunden.

Beenden

Setzen Sie den Haken bei „Ich bin mit dem erweiterten Netzwerk verbunden.“ und klicken Sie anschließend auf die Schaltfläche Beenden. Die Statusseite des Konfigurationsmenüs wird nun geöffnet. Beachten Sie, dass hierzu eine Verbindung mit dem Dualband-WLAN-Verstärker hergestellt sein muss. Verbinden Sie dazu ggf. den Dualband-WLAN-Verstärker per Netzwerkkabel mit Ihrem Computer.

Nachdem der Neustart durchgeführt wurde, ist der Dualband-WLAN-Verstärker unter der von Ihnen zuvor festgelegten SSID (WLAN-Name) und dem Netzwerkschlüssel Ihres WLAN-Routers erreichbar. Ihr Netzwerkschlüssel kann im Normalfall auf Ihrem Router gefunden werden, insofern dieser noch nicht von Ihnen geändert wurde.

Sobald die Verbindung erfolgreich aufgebaut wurde, zeigt die Feldstärke-Anzeige (1) die Signalstärke an. Nun können Sie den Dualband-WLAN-Verstärker dort verwenden, wo das WLAN-Signal verstärkt werden soll. Der optimale Standort für den Dualband-WLAN-Verstärker liegt genau in der Mitte zwischen Ihrem WLAN-Router und den WLAN-Geräten, die über den Dualband-WLAN-Verstärker in das Funknetz eingebunden werden sollen. Testen Sie andere Standorte, wenn dort der Dualband-WLAN-Verstärker nicht betrieben werden kann. Verwenden Sie den Dualband-WLAN-Verstärker nur in einer leicht zugänglichen Steckdose.

Access Point Modus (Router Modus)

Verwenden Sie den Access Point Modus, um einen „drahtlosen Zugang zu Ihrem LAN“ einzurichten. In diesem Modus können sich dann WLAN Endgeräte mit dem Dualband-WLAN-Verstärker verbinden. Weiterhin können Sie mit diesem Modus zum Beispiel einen nicht WLAN-fähigen Router WLAN-fähig machen.

Anwendungsbeispiel:

Der Modus-Wahlschalter (8) muss für den Access Point Modus auf der Stellung „Access Point“ stehen.

Stecken Sie den Dualband-WLAN-Verstärker in eine immer leicht zugängliche Steckdose.

Der Dualband-WLAN-Verstärker benötigt eine gewisse Zeit (Bootzeit), bis er betriebsbereit ist. Warten Sie ca. 3 Minuten, bis Sie den Dualband-WLAN-Verstärker verwenden.

Sie haben zwei verschiedene Möglichkeiten, um den Dualband-WLAN-Verstärker zu konfigurieren.

Sollten Sie an Ihrem Computer nicht die Netzwerkstandardeinstellungen verwenden und manuell eine IP-Adresse eingestellt haben, müssen Sie die Netzwerkeinstellungen wieder auf IP-Adresse automatisch beziehen umstellen. Beachten Sie dazu die Dokumentation Ihres Computers.

1. Sie können den Dualband-WLAN-Verstärker über das Netzwerkkabel konfigurieren. Wenn Sie den Dualband-WLAN-Verstärker über das Netzwerkkabel konfigurieren möchten, müssen Sie den Dualband-WLAN-Verstärker mit Ihrem Computer verbinden. Verwenden Sie dazu das beiliegende Netzwerkkabel. Stecken Sie ein Ende des Netzwerkkabels in die WAN/LAN-Buchse (5) des Dualband-WLAN-Verstärkers und das andere Ende in die LAN-Buchse Ihres Computers.
2. Alternativ können Sie die Konfiguration kabellos über WLAN vornehmen. Starten Sie dazu an Ihrem Computer die Suche nach verfügbaren Drahtlosnetzwerken. In der Liste der verfügbaren Drahtlosnetzwerke wird Ihnen das Netzwerk SWV 733 B1 2.4G bzw. SWV 733 B1 5G angezeigt. Wählen Sie nun das Netzwerk SWV 733 B1 2.4G bzw. SWV 733 B1 5G aus und klicken Sie auf die Schaltfläche Verbinden, um sich drahtlos mit dem Dualband-WLAN-Verstärker zu verbinden. Im Auslieferungszustand ist der Dualband-WLAN-Verstärker durch einen Netzwerkschlüssel gesichert. Nachdem Sie den Netzwerkschlüssel (9426824723156819) eingegeben haben, muss ggf. noch die Option Verbinden ohne das Netzwerk zu konfigurieren angeklickt werden. Gegebenenfalls wid die Meldung „eingeschränkte Netzwerkverbindung“ angezeigt.

Öffnen Sie nun auf Ihrem Computer den Internet-Browser. Geben Sie in der Adresszeile des Internet-Browsers https://repeater.setup ein und bestätigen Sie die Eingabe mit der Enter-Taste.

Die Verbindung zum Dualband-WLAN-Verstärker wird verschlüsselt aufgebaut. Gegebenenfalls wird eine Meldung angezeigt, dass das Zertifikat evtl. nicht sicher ist. Bitte nehmen Sie das Zertifikat an, da es vom Hersteller kommt und sicher ist. Es öffnet sich das Anmeldefenster des Dualband-WLAN-Verstärkers. Wählen Sie die gewünschte Sprache aus und geben Sie Benutzername und Kennwort (Auslieferungszustand beides: admin) ein. Klicken Sie anschließend auf die Schaltfläche Login. Es öffnet sich nun das Konfigurationsmenü des Dualband-WLAN-Verstärkers.

Wird das Konfigurationsmenü des Dualband-WLAN-Verstärkers zum ersten Mal geöffnet, werden Sie aufgefordert den Benutzernamen und das Kennwort zu ändern.

Der Benutzername muss min. 8 Zeichen lang sein und Klein- als auch Großbuchstaben enthalten. Nummern und Sonderzeichen sind optional.

Das Passwort muss aus min. 10 Zeichen bestehen, Klein- als auch Großbuchstaben, Nummer und Sonderzeichen enthalten.

Merken Sie sich Benutzernamen und Kennwort gut oder bewahren Sie diese an einem sicheren Ort auf!

SilverCrest SWV 733 B1

Die Konfiguration wird mit Hilfe des Assistenten automatisch gestartet. Sollte der Assistent nicht automatisch starten, klicken Sie auf die Schaltfläche Schnelleinrichtung.

Wählen Sie die Betriebsart Accesspoint (LAN-Brücke) bzw. Router aus.

38 - Deutsch

Accesspoint (LAN-Brücke)

In diesem Modus fungiert der Dualband-WLAN-Verstärker als Schnittstelle für WLAN-Geräte zum LAN.

Router

In diesem Modus können Sie zum Beispiel ein DSL-Modem mit Verbindung des Dualband-WLAN-Verstärkers wie ein WLAN-Router verwenden. Dabei können sich Ihre Endgeräte kabellos mit dem Dualband-WLAN-Verstärker verbinden und die Internetverbindung über Ihr DSL-Modem und Internetprovider nutzen.

Haben Sie den Router Modus ausgewählt, müssen Sie noch den WLAN-Typ auswählen. Folgende Optionen stehen zur Auswahl:

• Dynamische IP-Adresse – Bei dieser Option wird die IP-Adresse automatisch vom Internet-Service-Provider vergeben. Hier ist keine weitere Eingabe notwendig.
• PPPoE – Bei dieser Option müssen Sie Benutzername (Konto) und Kennwort für Ihren Internet-Service-Provider angeben. Benutzername und Kennwort erhalten Sie bei Ihrem Internet-Service-Provider.

Bitte wenden Sie sich an Ihren Internet-Service-Provider, wenn Sie nicht sicher sind, welche Option für Sie die richtige ist.

Geben Sie bei WLAN-Kennwort einen neuen Netzwerkschlüssel ein. Merken Sie sich den Netzwerkschlüssel gut oder bewahren Sie ihn an einem sicheren Ort auf.

Verwenden Sie unbedingt ein sicheres Passwort mit mindestens 10 Stellen inklusive numerischen und alphanumerischen Zeichen, Klein- als auch Großbuchstaben sowie auch einer Kombination mit Sonderzeichen.

Es wird automatisch die WPA/WPA2-Verschlüsselung verwenden, da diese die höchste Sicherheit bietet.

Klicken Sie nach vollständiger Eingabe auf die Schaltfläche Weiter.

Überprüfen Sie Ihre Einstellungen und bestätigen Sie diese durch Klicken auf die Schaltfläche Übernehmen. Klicken Sie auf die Schaltfläche Zurück, um Änderungen vornehmen.

SilverCrest SWV 733 B1

Der Dualband-WLAN-Verstärker führt nun einen Neustart durch. Warten Sie eine Minute bis Sie evtl. weitere Eingaben vornehmen. Beachten Sie die folgenden Hinweise:

:-) Bitte ein paar Sekunden warten!

Bitte beachten Sie, dass Ihr Gerät nach Übernahme aller Netzwerkeinstellungen eine Verbindung zum WLAN-Repeater haben muss.

2,4-GHz-SSID:

5-GHz-ac-SSID:

WLAN-Kennwort:

SWV 733 B1 2.4G

SWV 733 B1 5G

XXXXXXXXXX

Wenn Ihr Gerät wieder mit dem WLAN-Repeater verbunden ist, öffnen Sie die Benutzeroberfläche, indem Sie auf die Schaltfläche "Beenden" klicken.

☑ Ich bin mit dem erweiterten Netzwerk verbunden.

Beenden

Setzen Sie den Haken bei „Ich bin mit dem erweiterten Netzwerk verbunden.“ und klicken Sie anschließend auf die Schaltfläche Beenden. Die Statusseite des Konfigurationsmenüs wird nun geöffnet. Beachten Sie, dass hierzu eine Verbindung mit dem Dualband-WLAN-Verstärker hergestellt sein muss. Verbinden Sie dazu ggf. den Dualband-WLAN-Verstärker per Netzwerkkabel mit Ihrem Computer.

Nachdem der Neustart durchgeführt wurde, ist der Dualband-WLAN-Verstärker unter der von Ihnen angegebenen SSID und Netzwerkschlüssel erreichbar.

WPS - Verbindungsaufbau zum Access Point (Router-Modus)

Dies ist die einfachste Art eine Verbindung zum Access Point aufzubauen. Stellen Sie zuerst sicher, ob die WPS-Funktion von Ihrem Endgerät unterstützt wird. Beachten Sie dazu die Dokumentation Ihres Endgerätes.

1. Drücken Sie die WPS-Taste (7) am Dualband-WLAN-Verstärker mindestens 3 Sekunden. Nachdem Sie die WPS-Taste (7) losgelassen haben, blinkt die WPS-LED (2) für ca. 2 Minuten langsam.

1. Innerhalb dieser 2 Minuten drücken Sie bitte die Verbindungstaste (WPS) an Ihrem Endgerät. Beachten Sie dazu die Dokumentation Ihres Endgerätes.

Ihr Endgerät verbindet sich nun automatisch mit dem Dualband-WLAN-Verstärker (Access Point) und übernimmt die kompletten Einstellungen. Sie können nun drahtlos auf den Dualband-WLAN-Verstärker (Access Point) zugreifen.

Wenn Ihr Endgerät kein WPS unterstützt, können Sie die Verbindung auch manuell zum Dualband-WLAN-Verstärker (Access Point) herstellen.

Manueller Verbindungsaufbau zum Access Point

Um manuell eine Verbindung zum Dualband-WLAN-Verstärker (Access Point) aufzubauen, müssen Sie an Ihrem Endgerät nach verfügbaren Drahtlosnetzwerken suchen. In der Liste der verfügbaren Drahtlosnetzwerke wird Ihnen der Dualband-WLAN-Verstärker (Access Point) unter der von Ihnen angegebenen SSID (WLAN-Name) angezeigt. Wählen Sie nun die entsprechende SSID (WLAN-Name) aus, um Ihr Endgerät mit dem Dualband-WLAN-Verstärker (Access Point) drahtlos zu verbinden. Geben Sie dabei den von Ihnen vergebenen Netzwerkschlüssel ein. Beachten Sie die Dokumentation Ihres Endgerätes.

Dualband-WLAN-Verstärkers mit App konfigurieren

Sie können den Dualband-WLAN-Verstärker auch mit der SilverCrest SWV 733 B1 App konfigurieren. Die SilverCrest SWV 733 B1 App steht im Apple App Store und im Google Play Store zum kostenlosen Download bereit. Nutzen Sie zur Installation der App auf Ihrem Mobilgerät entweder direkt die QR-Codes oder suchen Sie im jeweiligen App Store nach SilverCrest SWV 733 B1.

Verbinden Sie Ihr Mobilgerät über WLAN mit Ihrem Dualband-WLAN-Verstärker. Beachten Sie dazu die Dokumentation Ihres Mobilgeräts. Im Auslieferungszustand ist der Dualband-WLAN-Verstärker durch einen Netzwerkschlüssel 9426824723156819 gesichert.

Starten Sie die App und folgen Sie den Anweisungen. Sobald die Verbindung erfolgreich aufgebaut wurde, zeigt die Feldstärke-Anzeige am Dualband-WLAN-Verstärker die Signalstärke an.

Bedienungsanleitungen für die SilverCrest SWV 733 B1 App

Eine Bedienungsanleitung für die SilverCrest SWV 733 B1 App kann unter folgenden Links heruntergeladen werden. Nutzen Sie entweder die QR-Codes oder geben Sie die nebenstehende Befehlszeile in Ihren Browser ein.

iOS		https://www.targa.de/downloads/IAN300187/iOS.pdf
Android		https://www.targa.de/downloads/IAN300187/Android.pdf

Konfigurationsmenü des Dualband-WLAN-Verstärkers

Das Konfigurationsmenü des Dualband-WLAN-Verstärkers können Sie an Ihrem Computer mit einem Internet-Browser öffnen. In diesem Konfigurationsmenü können Sie erweiterte Einstellungen des Dualband-WLAN-Verstärkers vornehmen, Informationen anzeigen lassen oder eine neue Firmware Version installieren.

Sie haben zwei verschiedene Möglichkeiten, um den Dualband-WLAN-Verstärker zu konfigurieren.

Sollten Sie an Ihrem Computer nicht die Netzwerkstandardeinstellungen verwenden und manuell eine IP-Adresse eingestellt haben, müssen Sie die Netzwerkeinstellungen wieder auf IP-Adresse automatisch beziehen umstellen. Beachten Sie dazu die Dokumentation Ihres Computers.

1. Sie können den Dualband-WLAN-Verstärker über das Netzwerkkabel konfigurieren. Wenn Sie den Dualband-WLAN-Verstärker über das Netzwerkkabel konfigurieren möchten, müssen Sie den Dualband-WLAN-Verstärker mit Ihrem Computer verbinden. Verwenden Sie dazu das beiliegende Netzwerkkabel. Stecken Sie ein Ende des Netzwerkkabels in die WAN/LAN-Buchse (5) des Dualband-WLAN-Verstärkers und das andere Ende in die LAN-Buchse Ihres Computers.

2. Alternativ können Sie die Konfiguration kabellos über WLAN vornehmen. Starten Sie dazu an Ihrem Computer die Suche nach verfügbaren Drahtlosnetzwerken. In der Liste der verfügbaren Drahtlosnetzwerke wird Ihnen das Netzwerk SWV 733 B1 2.4G bzw. SWV 733 B1 5G angezeigt. Wählen Sie nun das Netzwerk SWV 733 B1 2.4G bzw. SWV 733 B1 5G aus und klicken Sie auf die Schaltfläche Verbinden, um sich drahtlos mit dem Dualband-WLAN-Verstärker zu verbinden. Im Auslieferungszustand ist der Dualband-WLAN-Verstärker durch einen Netzwerkschlüssel gesichert. Nachdem Sie den Netzwerkschlüssel (9426824723156819) eingegeben haben, muss ggf. noch die Option Verbinden ohne das Netzwerk zu konfigurieren angeklickt werden. Gegebenenfalls wid die Meldung „eingeschränkte Netzwerkverbindung“ angezeigt.

Bitte beachten Sie, dass der Netzwerkname (SSID) SWV 733 B1 2.4G bzw. SWV 733 B1 5G nur angezeigt wird, wenn dieser zuvor nicht verändert wurde. Wählen Sie bei einen geändertem Netzwerknamen die entsprechende SSID aus.

Bitte beachten Sie, dass der Netzwerkschlüssel 9426824723156819 nur funktioniert, wenn dieser zuvor von Ihnen nicht geändert wurde.

Öffnen Sie, nachdem Sie wie zuvor beschrieben die Verbindung hergestellt haben, auf Ihrem Computer den Internet-Browser. Geben Sie in der Adresszeile des Internet-Browsers https://repeater.setup ein und bestätigen Sie die Eingabe mit der Enter-Taste.

Die Verbindung zum Dualband-WLAN-Verstärker wird verschlüsselt aufgebaut. Gegebenenfalls wird eine Meldung angezeigt, dass das Zertifikat evtl. nicht sicher ist. Bitte nehmen Sie das Zertifikat an, da es vom Hersteller kommt und sicher ist. Es öffnet sich das Anmeldefenster des Dualband-WLAN-Verstärkers. Wählen Sie die gewünschte Sprache aus und geben Sie Benutzername und Kennwort (Auslieferungszustand beides: admin) ein. Klicken Sie anschließend auf die Schaltfläche Login.

Wird das Konfigurationsmenü des Dualband-WLAN-Verstärkers zum ersten Mal geöffnet, werden Sie aufgefordert den Benutzernamen und das Kennwort zu ändern.

Der Benutzername muss min. 8 Zeichen lang sein und Klein- als auch Großbuchstaben enthalten. Nummern und Sonderzeichen sind optional.

Das Passwort muss aus min. 10 Zeichen bestehen, Klein- als auch Großbuchstaben, Nummer und Sonderzeichen enthalten.

Es öffnet sich nun das Konfigurationsmenü des Dualband-WLAN-Verstärkers.

Sie können oben rechts die Sprache des Konfigurationsmenüs wechseln, sich vom Konfigurationsmenü abmelden und den Dualband-WLAN-Verstärker neu starten. Das Konfigurationsmenü ist in die folgenden Rubriken unterteilt:

Deutsch - 51

Schnelleinrichtung

Dieser Assistent ermöglicht Ihnen die einfache Konfiguration Ihres Dualband-WLAN-Verstärkers. Um den Assistenten zu starten, klicken Sie auf die Schaltfläche Schnelleinrichtung. Folgen Sie nun den Bildschirmanweisungen des Assistenten.

Einstellungen - Status

Hier werden Ihnen Informationen zum drahtlosen Netzwerk des Dualband-WLAN-Verstärkers angezeigt. Beachten Sie, dass abhängig vom eingestellten Modus (Repeater oder Accesspoint) des Dualband-WLAN-Verstärkers nicht alle Optionen angezeigt werden.

WAN-Typ

Zeigt an, welcher Modus (Repeater oder Accesspoint) des Dualband-WLAN-Verstärkers eingestellt ist.

Geräte-IP-Adresse

Hier wird die aktuell verwendete IP-Adresse des Dualband-WLAN-Verstärkers angezeigt.

Gateway

Hier wird die IP-Adresse des Gateways angezeigt.

DNS1

Hier wird die IP-Adresse des DNS1 Servers angezeigt.

DNS2

Hier wird die IP-Adresse des DNS2 Servers angezeigt.

2,4-GHz-SSID

Hier wird die SSID des Dualband-WLAN-Verstärkers für das 2,4-GHz-Netz angezeigt.

ac-SSID

Hier wird die SSID des Dualband-WLAN-Verstärkers für das 5-GHz-Netz angezeigt.

Kanal

Hier wird der Kanal angezeigt, welcher vom Dualband-WLAN-Verstärker für das 2,4-GHz- und das 5-GHz-Netz verwendet wird.

Verbindung herstellen mit

Hier wird angezeigt, mit welchem Router der Dualband-WLAN-Verstärker verbunden ist.

Status

Hier wird der aktuelle Status des Dualband-WLAN-Verstärkers angezeigt.

WAN-MAC

Hier wird die WAN-MAC Adresse des Dualband-WLAN-Verstärkers angezeigt.

Einstellungen - WLAN-Einstellungen

Hier können Sie weitere Einstellungen zum WLAN vornehmen. Klicken Sie dazu direkt auf die gewünschte Option:

Deutsch - 53

WLAN-Einstellungen

54 - Deutsch

WLAN an/aus (nur im Access Point Modus)

Hier können Sie das WLAN für das 2,4-GHz- und das 5-GHz-Netz ein- bzw. ausschalten. Klicken Sie dazu auf die Schaltfläche An bzw. Aus. Bitte beachten Sie, dass der kabellose Zugriff auf den Dualband-WLAN-Verstärker beim Ausschalten nicht mehr möglich ist. Verbinden Sie den Dualband-WLAN-Verstärker per Netzwerkkabel mit Ihrem Computer, um wieder Zugriff auf den Dualband-WLAN-Verstärker zu erhalten.

SSID verbergen

Hier können Sie das WLAN für das 2,4-GHz- und das 5-GHz-Netz verbergen. Klicken Sie dazu auf die Schaltfläche An bzw. Aus. Bitte beachten Sie, dass bei der Option An die SSID nicht mehr sichtbar ist und von fremden WLAN-Geräten nicht mehr gefunden wird.

2,4-GHz-SSID / 5-GHz-ac-SSID

Hier können Sie die SSID (WLAN-Name) des Dualband-WLAN-Verstärkers für das 2,4-GHz- und das 5-GHz-Netz anpassen. Im Repeater Modus wird hier die SSID des Routers genannt.

Sicherheitstyp

Stellen Sie hier eine Verschlüsselung für das 2,4-GHz- und das 5-GHz-Netz ein.

Wir empfehlen Ihnen die WPA/WPA2-Verschlüsselung zu verwenden, da diese die höchste Sicherheit bietet. Sollten Ihre WLAN-Geräte die WPA/WPA2-Verschlüsselung nicht unterstützen, müssen Sie eine andere Verschlüsselung verwenden.

WLAN-Kennwort

Geben Sie hier einen neuen Netzwerkschlüssel ein. Merken Sie sich den Netzwerkschlüssel gut oder bewahren Sie ihn an einem sicheren Ort auf.

Verwenden Sie unbedingt ein sicheres Passwort mit mindestens 10 Stellen inklusive numerischen und alphanumerischen Zeichen, Klein- als auch Großbuchstaben sowie auch einer Kombination mit Sonderzeichen.

Klicken Sie auf die Schaltfläche Übernehmen, um geänderte Einstellungen zu übernehmen. Der Dualband-WLAN-Verstärker führt nun einen Neustart durch. Warten Sie ca. eine Minute bevor Sie ggf. weitere Eingaben vornehmen.

Erweiterte Einstellungen 2,4 GHz

Die Option sollte nur von erfahrenen Benutzern verwendet werden. Hier können Einstellungen zum Netzwerk vorgenommen werden. Da die Einstellungen individuell auf Ihr Netzwerk angepasst werden müssen, wird hier nicht weiter darauf eingegangen. Weitere Informationen erhalten Sie über unsere Service-Hotline (siehe Seite 75).

Klicken Sie auf die Schaltfläche Übernehmen, um geänderte Einstellungen zu übernehmen.

Erweiterte Einstellungen 5 GHz ac

Die Option sollte nur von erfahrenen Benutzern verwendet werden. Hier können Einstellungen zum Netzwerk vorgenommen werden. Da die Einstellungen individuell auf Ihr Netzwerk angepasst werden müssen, wird hier nicht weiter darauf eingegangen. Weitere Informationen erhalten Sie über unsere Service-Hotline (siehe Seite 75).

Klicken Sie auf die Schaltfläche Übernehmen, um geänderte Einstellungen zu übernehmen.

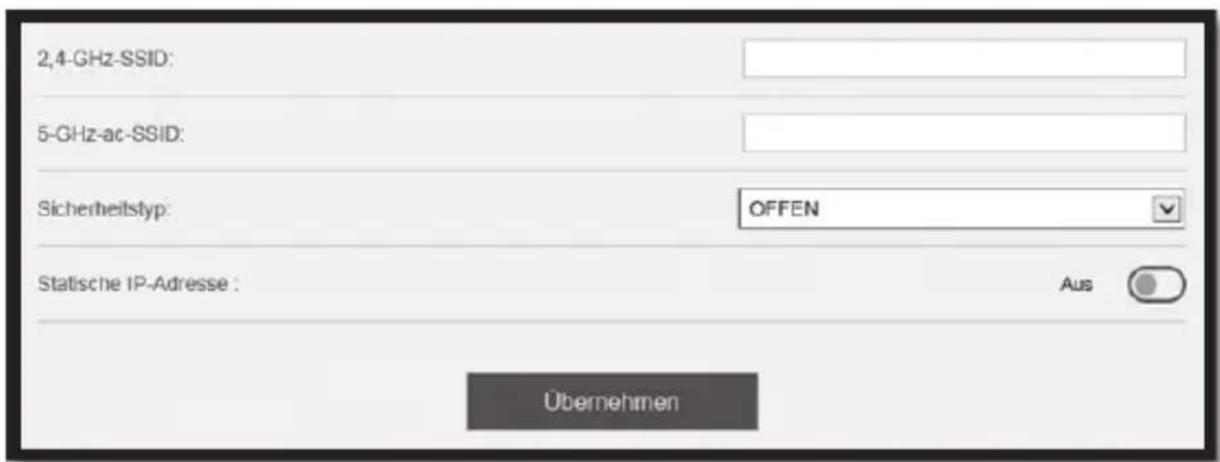

Einstellungen – Netzwerk (nur im Access Point Modus) Interneteinstellungen

2,4-GHz-SSID

Hier können Sie die SSID (WLAN-Name) des Dualband-WLAN-Verstärkers für das 2,4-GHz-Netz anpassen.

5-GHz-ac-SSID

Hier können Sie die SSID (WLAN-Name) des Dualband-WLAN-Verstärkers für das 5-GHz-Netz anpassen.

Sicherheitstyp

Stellen Sie hier eine Verschlüsselung für das 2,4-GHz- und das 5-GHz-Netz ein. Nachdem Sie eine Verschlüsselung ausgewählt haben, müssen Sie ein WLAN-Kennwort (Netzwerkschlüssel) vergeben.

Wir empfehlen Ihnen die WPA/WPA2-Verschlüsselung zu verwenden, da diese die höchste Sicherheit bietet. Sollten Ihre WLAN-Geräte die WPA/WPA2-Verschlüsselung nicht unterstützen, müssen Sie eine andere Verschlüsselung verwenden.

Statische IP-Adresse

Stellen Sie hier ein, ob Sie eine statische IP-Adresse verwenden möchten. Sie können dazu den Schalter auf An bzw. Aus stellen.

DHCP

DHCP

Hier können Sie den DHCP Modus einstellen. Folgende Optionen stehen zur Auswahl: Deaktivieren, Server und Automatisch. Im Auslieferungszustand ist die Option Automatisch aktiviert. Bei der Option Automatisch werden IP-Adressen automatisch zugewiesen. Die Zuordnungen sind hier permanent und werden nicht entfernt. Der Vorteil ist hier,

SilverCrest SWV 733 B1

dass ein Endgerät immer dieselbe IP-Adresse erhält. Nachteil ist, dass neue Endgeräte keine IP-Adresse erhalten, wenn der Adressbereich komplett vergeben ist, auch wenn IP-Adressen nicht mehr aktiv genutzt werden. Im Unterschied zur Option Server wo IP-Adressen automatisch zugewiesen werden und in einer Tabelle festgehalten werden. Die Zuordnung ist hier jedoch nicht permanent und Endgeräte bekommen ggf. eine andere IP-Adresse zugewiesen. Die folgenden Einstellungen können nur angepasst werden, wenn Sie die Option Server ausgewählt haben.

IP-Adresse

Hier wird Ihnen die IP-Adresse des Dualband-WLAN-Verstärkers angezeigt.

DHCP Anfang

Es wird hier die erste IP-Adresse für den DHCP Bereich angezeigt.

DHCP Ende

Hier wird die letzte IP-Adresse für den DHCP Bereich angezeigt.

Subnetzmaske

Hier wird Ihnen die IP-Adresse der Subnetzmaske angezeigt.

Um geänderte Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen.

62 - Deutsch

Einstellungen - Systemwerkzeuge

Zeiteinstellungen

Hier können Sie das Datum, die Uhrzeit überprüfen und weitere Einstellungen vornehmen.

Stellen Sie bei Zeitumstellung aktivieren die automatische Umstellung der Sommer-/Winterzeit An bzw. Aus.

Bei Aktuelle Zeit wird Ihnen das Datum und die Uhrzeit angezeigt.

Für die Synchronisierung muss der Dualband-WLAN-Verstärker mit dem Internet verbunden sein.

Geben Sie bei Zeitzone die entsprechende Zeitzone an in der Sie sich befinden.

Wähen Sie einen vorgegebenen NTP-Server im Feld NTP-Server aus.

Um geänderte Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen.

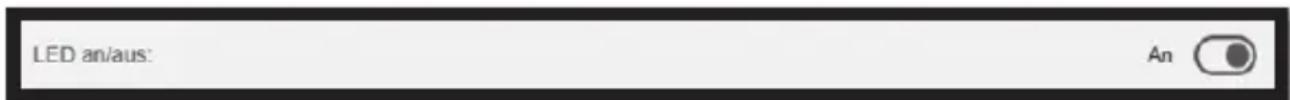

LED an/aus

Die LEDs des Dualband-WLAN-Verstärkers lassen sich hier ein- bzw. ausschalten. Dies hat jedoch keine Auswirkung auf die Power-LED (6), diese kann nicht ausgeschaltet werden.

Wenn die Einstellung Aus gewählt wurde, leuchten die LEDs nur, sobald ein Fehler auftritt.

Sie können dazu den Schalter bei LED an/aus auf An bzw. Aus stellen.

Login-Kennwort

Hier können Sie den Benutzernamen und das Kennwort für die Anmeldung am Dualband-WLAN-Verstärker ändern. Geben Sie dazu einen Benutzernamen, das alte und zweimal das neue Kennwort ein.

Um das geänderte Kennwort zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen.

Der Benutzername muss min. 8 Zeichen lang sein und Klein- als auch Großbuchstaben enthalten. Nummern und Sonderzeichen sind optional.

SilverCrest SWV 733 B1

Das Passwort muss aus min. 10 Zeichen bestehen, Klein- als auch Großbuchstaben, Nummer und Sonderzeichen enthalten.

Merken Sie sich Benutzernamen und Kennwort gut oder bewahren Sie diese an einem sicheren Ort auf!

Sicherung/Wiederherstellung

Hier können Sie die Konfiguration des Dualband-WLAN-Verstärkers speichern, laden und zurücksetzen.

Klicken Sie auf die Schaltfläche Sicherung, um die Konfiguration des Dualband-WLAN-Verstärkers in einer Datei auf Ihrem Computer zu speichern.

Um eine gesicherte Konfiguration auszuwählen, klicken Sie auf die Schaltfläche Durchsuchen... und wählen Sie dann die gewünschte Konfigurationsdatei auf Ihrem Computer aus. Klicken Sie nun auf die Schaltfläche Wiederherstellung, um die zuvor ausgewählte Konfigurationsdatei zu laden.

Klicken Sie auf die Schaltfläche Zurücksetzen, um den Dualband-WLAN-Verstärker auf die Werkseinstellungen zurück zu setzen. Bestätigen Sie die folgende Sicherheitsabfrage mit OK, um die Werkseinstellungen nun endgültig zu laden oder mit Abbrechen, um den Vorgang abzubrechen.

Beachten Sie, dass beim Zurücksetzen auf die Werkseinstellungen alle zuvor geänderten Einstellungen verloren gehen.

Laden Sie die Werkseinstellungen bevor Sie den Dualband-WLAN-Verstärker weitergeben, damit Ihre Daten nicht an Dritte gelangen!

Firmware aktualisieren

Eine neue Firmware Version erhalten Sie ggf. vom Service.

Wenn Sie eine neue Firmware Version erhalten haben, können Sie diese installieren. Klicken Sie dazu auf die Schaltfläche Durchsuchen... und wählen Sie dann die neue Firmware Version auf Ihrem Computer aus. Klicken Sie anschließend auf die Schaltfläche Übernehmen, um die Firmware Version zu installieren.

Beachten Sie, dass beim Aktualisieren der Firmware der Dualband-WLAN-Verstärker auf die Werkseinstellungen zurückgesetzt wird und alle zuvor geänderten Einstellungen verloren gehen.

Umwelthinweise und Entsorgungsangaben

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung Ihrer persönlichen Gesundheit. Weitere Informationen zur vorschriftsgemäßen Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Gerät erworben haben.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Hinweise zur EU-Konformitätserklärung

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der RE-Richtlinie 2014/53/EU, der ErP-Richtlinie 2009/125/EC sowie der RoHS-Richtlinie 2011/65/EU.

Die vollständige EU-Konformitätserklärung kann unter folgendem Link heruntergeladen werden: www.targa.de/downloads/conformity/300187.pdf

Fehlerbehebung

Die meisten Probleme können Sie selbst anhand der folgenden Tabelle lösen. Falls das Problem nach Durcharbeiten dieser Ansätze fortbesteht, wenden Sie sich an unsere Service-Hotline (siehe Seite 75). Führen Sie keine eigenhändigen Reparaturarbeiten durch!

Die Power-LED (6) leuchtet nicht.

- Steckdose defekt oder Sicherung ausgelöst; prüfen Sie die Steckdose mit einem anderen Gerät.

Keine WLAN-Verbindung zum WLAN-Router

• Die Entfernung zum WLAN-Router ist zu groß, verringern Sie diese.

Keine LAN-Verbindung

- Prüfen Sie, ob das Netzwerkkabel korrekt in der WAN/LAN-Buchse (5) des Dualband-WLAN-Verstärkers und in der LAN-Buchse Ihres Endgerätes steckt.

Verbindungsaufbau mit der WPS-Taste schlägt fehl (Verbindungsversuch zum WLAN-Router)

• Führen Sie den Verbindungsaufbau mit der WPS-Taste ein weiteres Mal durch.
• Setzen Sie den Dualband-WLAN-Verstärker in den Auslieferungszustand zurück. Drücken Sie dazu die Reset-Taste (3) für ca. 5 Sekunden mit einem spitzen Gegenstand und lassen Sie diese dann wieder los. Die LEDs erlöschen nun kurz und der Dualband-WLAN-Verstärker führt einen Neustart durch. Der Dualband-WLAN-Verstärker benötigt eine gewisse Zeit (Bootzeit), bis er betriebsbereit ist. Warten Sie ca. eine Minute, bis Sie den Dualband-WLAN-Verstärker verwenden. Führen Sie danach den Verbindungsaufbau mit der WPS-Taste erneut durch.
• Beseitigen Sie Störquellen zwischen Dualband-WLAN-Verstärker und WLAN-Router.
• Die Entfernung zwischen Dualband-WLAN-Verstärker und WLAN-Router ist zu groß, verringern Sie diese.

Das Konfigurationsmenü des Dualband-WLAN-Verstärkers wird nicht angezeigt.

• Die Adresse https://repeater.setup wurde falsch in der Adressleiste des Internet-Browsers eingegeben; prüfen und korrigieren Sie Ihre Eingabe.
• Die Konfiguration des Dualband-WLAN-Verstärkers ist fehlerhaft. Setzen Sie den Dualband-WLAN-Verstärker in den Auslieferungszustand zurück. Drücken Sie dazu die Reset-Taste (3) für ca. 5 Sekunden mit einem spitzen Gegenstand und lassen Sie diese dann wieder los. Die LEDs erlöschen nun kurz und der Dualband-WLAN-Verstärker führt einen Neustart durch. Der Dualband-WLAN-Verstärker benötigt eine gewisse Zeit (Bootzeit), bis er betriebsbereit ist. Warten Sie ca. eine Minute, bis Sie den Dualband-WLAN-Verstärker verwenden.
• Bitte überprüfen Sie, ob die Netzwerkverbindung zwischen Endgerät und dem Dualband-WLAN-Verstärker ordnungsgemäß hergestellt ist. Beachten Sie, dass nach der Konfiguration im Menü die Netzwerkverbindung abgebrochen wird. Ihr System benötigt eine kurze Zeit, um die Netzwerkverbindung wiederherzustellen.
• Bitte führen Sie einen Neustart Ihres Computers/Notebooks durch. Stellen Sie die Verbindung zum Dualband-WLAN-Verstärker danach erneut her.

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation. Sollte es einmal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN: 300187

Hersteller

TARGA GmbH

Coesterweg 45

DE-59494 Soest

DEUTSCHLAND

Table of contents

Intended use....80

Package contents 81

Overview 82

LED indicators 83

Technical data....84
