BEDIENUNGSANLEITUNG SWR 300 A1 SILVERCREST

Last Information Update - Stand der Informationen

10/2012-Ident.No:SWR300AT102012-1

E8

Repetidor WiFi

Bedienungsanleitung und Serviceinformationen

IAN 73766

IAN 73766

图 1

Español 2

Português.... 28

English....54

Deutsch 80

Índice

Introducción....3

Bestimmungsgemäße Verwendung 81

Lieferumfang 81

Technische Daten 82

Sicherheitshinweise 82

Betriebsumgebung 82

Betriebssicherheit 83

Kabel 83

Kinder und Personen mit Einschränkungen 84

Funkschnittstelle 84

Lagerung bei Nichtbenutzung 85

Übersicht 85

Inbetriebnahme 85

WLAN-Repeater mit der WPS Funktion konfigurieren....86

WLAN-Repeater manuell per LAN-Verbindung konfigurieren 86

Konfigurationsmenü öffnen 87

Menüsprache einstellen....87

Wireless Repeater-Modus konfigurieren....90

Bedeutung der LEDs: 91

Erweiterte Einstellungen 92

Startseite 92

Netzwerk....94

Funkbetrieb 95

Verwaltung 98

Status 100

Störungsbeseitigung....102

Wartung / Reinigung 103

Umwelthinweise und Entsorgungsangaben....104

Konformitätsvermerke 104

Hinweise zu Garantie und Serviceabwicklung.... 105

Einleitung

Vielen Dank für den Kauf des WLAN-Repeaters SilverCrest SWR 300 A1. Der SilverCrest SWR 300 A1 erhöht die Reichweite eines vorhandenen WLAN-Netzes. Die integrierte WPS Funktion ermöglicht das komfortable Verbinden mit einem gesicherten WLAN-Netz.

Bestimmungsgemäße Verwendung

Dies ist ein Gerät der Informations-Technologie. Es erhöht die Reichweite eines vorhandenen WLAN-Netzes. Es darf nur zu privaten und nicht zu industriellen und kommerziellen Zwecken verwendet werden. Außerdem darf das Gerät nicht außerhalb von geschlossenen Räumen und in tropischen Klimaregionen genutzt werden. Dieses Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen. Da ein Standby Modus den bestimmungsgemäßen Betrieb beeinflussen würde, wurde diese Funktion nicht implementiert. Bitte beachten Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes.

Lieferumfang

• SilverCrest SWR 300 A1 WLAN-Repeater
- Netzwerkkabel
• Diese Bedienungsanleitung

Technische Daten

Eingangsspannung 100-240 V	~, 50/60 Hz
Eingangsnennstrom 50 mA
WLAN-Standards 802.11 b, 802.11 g, 802.11 n
Frequenz 2,4 GHz
Verschlüsselung WPA, WPA2, WEP (128/64)
Abmessungen (B x H x T) ca. 8 x 5,2 x 9,5 cm
Gewicht 106 g
Temperatur, Luftfeuchte 5 - 35 °C; max. 85 % rel. Feuchte

Sicherheitshinweise

Vor der ersten Verwendung des Gerätes lesen Sie die folgenden Anweisungen genau durch, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Anleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Betriebsumgebung

Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 5 °C bis 35 °C, max. 85 % rel. Feuchte.

Bitte platzieren Sie das Gerät immer mit einem Mindestabstand von 20cm vom Körper, um Belastung durch Funkstrahlung zu vermeiden.

Achten Sie darauf, dass

• keine direkten Wärmequellen (z.B. Heizungen) auf das Gerät wirken;
• kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;
• das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern) steht;
• keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Gerät stehen;
• keine Fremdkörper eindringen;

- der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird und das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder neben das Gerät.);

- das Gerät keinen übermäßigen Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;

- das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird;

Betriebssicherheit

• Stecken Sie den WLAN-Repeater ausschließlich in eine frei zugängliche Netzsteckdose, damit er bei Gefahr (Rauchentwicklung, Brandgeruch) schnell vom Netz getrennt werden kann.
• Trennen Sie den WLAN-Repeater vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, vom Stromnetz. Auch wenn das Gerät nicht verwendet wird, verbraucht es Strom. Sie minimieren damit auch das Risiko eines Feuers oder Schwelbrands, das immer besteht, wenn ein elektrisches Gerät am Stromnetz angeschlossen ist.
• Trennen Sie den WLAN-Repeater auch vor einem Sturm oder Gewitter mit Blitzschlaggefahr vom Stromnetz, da der WLAN-Repeater bei Blitzeinschlag durch Überspannung zerstört werden kann.
• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die beschädigt sind oder nicht den geltenden Sicherheitsnormen entsprechen.

Kabel

Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst. Stellen Sie weder Möbelstücke oder andere schweren Gegenstände auf Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen. Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

Kinder und Personen mit Einschränkungen

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen sollten elektrische Geräte nur angemessen verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein. Halten Sie auch die Verpackungsfolien fern. Es besteht Erstickungsgefahr.

Funkschnittstelle

Verwenden Sie das Gerät nicht, wenn Sie sich in einem Flugzeug, in einem Krankenhaus, einem Operationssaal oder in der Nähe eines medizinischen Elektroniksystems befinden. Die übertragenen Funkwellen können empfindliche Geräte in ihrer Funktion beeinträchtigen. Halten Sie das Gerät mindestens 20cm von einem Herzschrittmacher fern, da sonst die ordnungsgemäßen Funktionen des Herzschrittmachers durch Funkwellen beeinträchtigt werden können. Die übertragenen Funkwellen können Störgeräusche in Hörgeräten verursachen. Bringen Sie das Gerät nicht mit eingeschalteter Funkkomponente in die Nähe entflammbarer Gase oder in eine explosionsgefährdete Umgebung (z.B. Lackiererei), da die übertragenen Funkwellen eine Explosion oder ein Feuer auslösen können. Die Reichweite der Funkwellen ist abhängig von Umwelt- und Umgebungsbedingungen. Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen. Die Targa GmbH ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht wurden. Targa übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der Targa GmbH angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. den Austausch der Geräte ist allein der Benutzer verantwortlich.

Lagerung bei Nichtbenutzung

Wenn Sie das Gerät für einen längeren Zeitraum nicht einsetzen möchten, trennen Sie den WLAN-Repeater vom Stromnetz. Achten Sie außerdem darauf, dass die Lagertemperatur im Bereich zwischen -20 °C und 60 °C bleibt. Die Luftfeuchtigkeit darf 90% rel. Feuchte nicht überschreiten.

Hinweis: Die Temperaturbereiche und rel. Luftfeuchte für Lagerung und Betrieb unterscheiden sich deutlich, beachten Sie daher die Angaben im Absatz „Betriebsumgebung“.

Übersicht

1 Power-LED

2 WLAN-LED

3 WPS-LED

4 L A N - L E D

5 WPS Taste

6 LAN-Anschluss

7 Reset Taste

Inbetriebnahme

Stecken Sie den WLAN-Repeater in eine fachgerecht installierte Steckdose. Der optimale Standort für den WLAN-Repeater liegt genau in der Mitte zwischen Ihrem Router und den WLAN-Geräten, die über den WLAN-Repeater in das Funknetz eingebunden werden sollen. Testen Sie andere Standorte, wenn dort der WLAN-Repeater nicht betrieben werden kann. Sie haben zwei verschiedene Möglichkeiten, um den WLAN-Repeater zu konfigurieren. Wenn Ihr Router WPS unterstützt, können Sie diese komfortable Funktion für eine einfache Einrichtung verwenden. Möchten Sie einen Router ohne WPS Funktion verwenden, können Sie den WLAN-Repeater per LAN mit Ihrem Computer verbinden und konfigurieren.

WLAN-Repeater mit der WPS Funktion konfigurieren

Dies ist die einfachste Art den WLAN-Repeater zu konfigurieren. Stellen Sie zuerst sicher, ob die WPS-Funktion von Ihrem Router unterstützt wird. Beachten Sie dazu die Dokumentation Ihres Routers. Drücken Sie dann einfach die WPS Taste (5) am WLAN-Repeater. Die WPS-LED (3) blinkt jetzt für ca. 2 Minuten. In dieser Zeit aktivieren Sie bitte die WPS Funktion an Ihrem Router. Der WLAN-Repeater verbindet sich nun automatisch mit Ihrem Router und übernimmt die kompletten Einstellungen. Sie können den WLAN-Repeater nun verwenden. Der WLAN-Repeater ist jetzt unter der SSID und Passwort Ihres Routers erreichbar.

Bei WPS wird WDS (Wireless Distribution System) standardmäßig aktiviert, sofern der Router dies unterstützt.

Durch WDS (Wireless Distribution System) können mehrere Wireless Access Points miteinander verbunden werden, um so eine größere Netzabdeckung zu erreichen.

Es ist möglich, mehrere Repeater zu konfigurieren. Die Konfiguration ist nacheinander vorzunehmen.

Wenn Ihr Router kein WPS unterstützt, können Sie den WLAN-Repeater auch manuell konfigurieren.

WLAN-Repeater manuell per LAN-Verbindung konfigurieren

Weiterhin können Sie den WLAN-Repeater auch per Netzwerkkabel konfigurieren. Verbinden Sie dazu das Netzwerkkabel mit dem LAN-Anschluss (6) des WLAN-Repeaters. Stecken Sie die andere Seite des Netzwerkkabels in einem freien LAN-Anschluss Ihres Computers.

Im folgenden ist die Einrichtung unter Windows ^® 7 beschrieben. Die Einrichtung unter anderen Betriebssystemen kann abweichen. Um eine Verbindung zum WLAN-Repeater aufbauen zu können, muss Ihr Computer die IP-Adresse automatisch beziehen. Gehen Sie dazu wie folgt vor:

• Schalten Sie Ihren Computer ein.
- Klicken Sie auf Start | Systemsteuerung | Netzwerkstatus und -aufgaben anzeigen | LAN-Verbindung | Eigenschaften | Internetprotokoll Version 4 (TCP/IPv4) | Eigenschaften.

- Wählen Sie dort IP-Adresse automatisch beziehen und klicken Sie auf OK.

- Schließen Sie nun alle geöffneten Fenster.

Konfigurationsmenü öffnen

Im folgenden ist die Einrichtung unter Windows® 7 beschrieben. Die Einrichtung unter anderen Betriebssystemen kann abweichen. Starten Sie nun auf Ihrem Computer den Internet-Browser. Geben Sie in der Adresszeile des Internet-Browser http://192.168.10.1 ein und bestätigen Sie die Eingabe mit der Enter-Taste.

Es öffnet sich das nebenstehende Fenster. Geben Sie hier als Benutzername und Passwort admin ein und klicken Sie anschließend auf OK. Es öffnet sich nun das Konfigurationsmenü des WLAN-Repeaters.

Öffnet sich das Fenster zur Eingabe des Benutzername und Passwort nicht, halten Sie die Taste Reset (7) für mindestens 10 Sekunden gedrückt und wiederholen Sie die zuvor beschriebene Vorgehensweise.

Menüsprache einstellen

Standardmäßig ist die Menüsprache auf Englisch eingestellt. Gehen Sie wie folgt vor, um die Menüsprache zu ändern:

Wählen Sie die Registerkarte Management aus. Wählen Sie nun bei Select Language die gewünschte Sprache aus. Klicken Sie anschließend auf Apply Settings, um die Einstellung zu übernehmen.

WAP-Modus konfigurieren

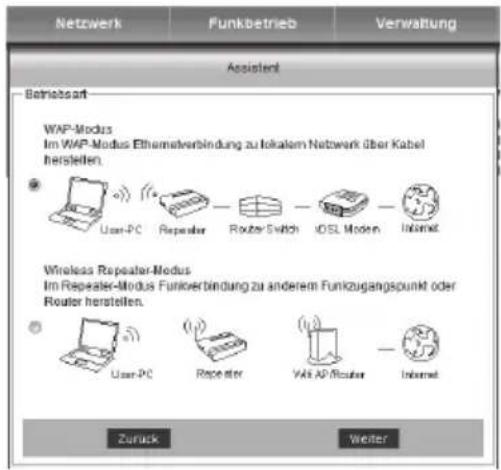

Verwenden Sie den WAP-Modus (Wireless Application Protocol), um Ihr Netzwerk zu erweitern bzw., um Ihr Netzwerk an einem andern Ort verfügbar zu machen.

Den WAP-Modus richten Sie wie folgt ein:

• Stecken Sie den WLAN-Repeater in eine geeignete Steckdose.
• Verbinden Sie ein Netzwerkkabel mit dem LAN-Anschluss (6) des WLAN-Repeaters. Stecken Sie die andere Seite des Netzwerkkabels zur Konfiguration in einem freien LAN-Anschluss Ihres Computers.

- Klicken Sie auf der Startseite im Konfigurationsmenü des WLAN-Repeaters auf Assistent und wählen Sie WAP-Modus aus. Drücken Sie anschließend auf Weiter.

- Hier können Sie die SSID (Netzwerknamen) und den Sicherheitsmodus festlegen. Wählen Sie bei Sicherheitsmodus die gewünschte

Verschlüsselung (WPA, WPA2 oder WPA/WPA2-Mixed) aus. Wurde die Verschlüsselung aktiviert, muss das Passwort angegeben werden.

Sie können die SSID des Routers angeben und damit das Netzwerk erweitern oder einen eigenständigen Access Point einrichten. Wenn Sie die SSID des Routers angeben, achten Sie

darauf, dass die Verschlüsselung mit der des Routers übereinstimmt.

- Klicken Sie auf Speichern, um die vorgenommenen Einstellungen zu speichern.

• Der WLAN-Repeater wird nun neu gestartet. Warten Sie ca. 30 Sekunden, danach ist der WLAN-Repeater wieder betriebsbereit.
• Trennen Sie nun das Netzwerkkabel von Ihrem Computer und schließen Sie es für den Betrieb an einen freien LAN-Anschluss Ihres Routers an.
• Der WLAN-Repeater ist nun über die vergebene SSID erreichbar.

Wireless Repeater-Modus konfigurieren

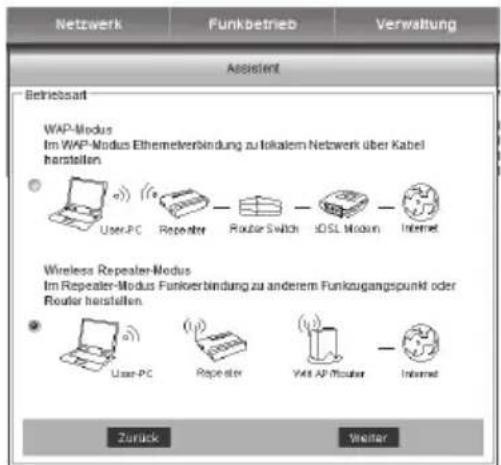

Verwenden Sie den Wireless Repeater Modus, um die Reichweite Ihres WLAN-Netzes zu erhöhen. Den Wireless Repeater Modus richten Sie wie folgt ein:

• Stecken Sie den WLAN-Repeater in eine geeignete Steckdose.
• Verbinden Sie ein Netzwerkkabel mit dem LAN-Anschluss (6) des WLAN-Repeaters. Stecken Sie die andere Seite des Netzwerkkabels zur Konfiguration in einem freien LAN-Anschluss Ihres Computers.

- Klicken Sie auf der Startseite im Konfigurationsmenü des WLAN-Repeaters auf Assistent und wählen Sie Wireless Repeater Modus aus. Drücken Sie anschließend auf Weiter.

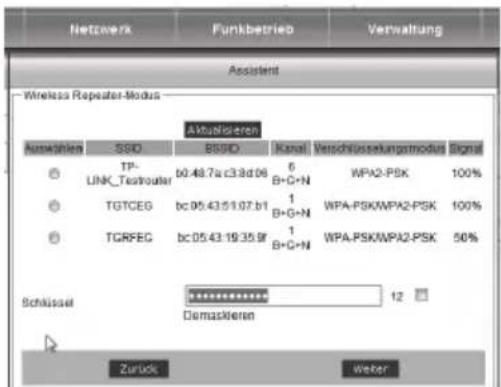

- Es öffnet sich nun ein Fenster mit allen verfügbaren WLAN-Netzen. Wählen Sie in der Spalte Auswählen das Netzwerk aus, dessen Reichweite Sie erhöhen möchten und geben Sie bei Schlüssel das Passwort des ausgewählten Netzwerkes ein. Klicken Sie danach auf Weiter.

- Klicken Sie im neuen Fenster auf Weiter.

- Klicken Sie auf Speichern, um die vorgenommenen Einstellungen zu speichern.

- Der WLAN-Repeater wird nun neu gestartet. Warten Sie ca. 30 Sekunden, danach ist der WLAN-Repeater wieder betriebsbereit. Haben Sie die Konfiguration über ein Netzwerkkabel vorgenommen, können Sie dies nun entfernen.

- Der WLAN-Repeater ist nun über die gewählte SSID erreichbar.

Bedeutung der LEDs:

Power LED (1) Wird das Gerät mit Strom versorgt, leuchtet diese LED.

WLAN LED (2) Besteht eine Verbindung, dann leuchtet diese LED dauerhaft; bei Datenverkehr blinkt die LED

WPS LED (3) Wurde die WPS Taste (5) gedrückt, blinkt diese LED, solange der Verbindungsversuch läuft (ca. 2 Minuten).

LAN LED (4) Besteht eine LAN-Verbindung, dann leuchtet diese LED dauerhaft; bei Datenverkehr blinkt die LED

Erweiterte Einstellungen

Bitte beachten Sie, dass die folgenden erweiterten Einstellungen in diesem Kapitel nur von erfahrenen Benutzern verwendet werden sollten.

Öffnen Sie das Konfigurationsmenü, um in die erweiterten Einstellungen zu gelangen. Beachten Sie dazu das Kapitel „Konfigurationsmenü öffnen“.

Startseite

Status

Hier können Sie sich den Status zum LAN, Funknetzwerk und Repeater Access Point-SSID anzeigen lassen.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Startseite	Status			Hilfe
Status	LAN-StatusIP-Adresse 192.168.10.1Subnetzmaske 255.255.255.0Gateway 192.168.10.1MAC-Adresse 00.23.13.01.8a.8c
Assistant
Abmeldung
	Funknetzwerk[ Repeater ]SSID RepeaterMAC-Adresse 00:00:00:00:00:00Funknetzwerk AktiviertFunkmodus Infrastructure ClientNetzwerkmodus 2.4 GHz (B+O+N)Kanal 6Sicherheitsmodus DeaktiviertPIN 01010046Status Scannen...
	Repeater Access Point-SSID[ RepeaterAP ]SSID RepeaterAPMAC-Adresse 00.00.00.00.00.00Sicherheitsmodus DeaktiviertStatus Deaktiviert

Assistent

Wir empfehlen den Assistenten zur Einrichtung zu verwenden. Klicken Sie auf Weiter, um den Assistenten zu starten. Weitere Infos finden Sie im Kapitel „WAP-Modus konfigurieren“ und „Wireless Repeater-Modus konfigurieren“.

In der rechten Spalte „Hilfe“ wird Ihnen, in den meisten Fällen, passend zum Thema eine Hilfe angezeigt.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Startseite	Assistent			Hilfe
Status	Willkommen!Vielen Dank, dass Sie den 11N Wireless Broadband Router einsetzen.Auch wenn Sie mit Funknetzwerken und Routern nicht vertraut sind: Sie können einfach den Eingabeauforderungen folgen, um die Konfiguration zu vervollständigen. Sind Sie Experte, können Sie auch direkt in das Menü gehen, das Netzwerk auswahlen und die eingestellten Parameter andernDieser Assistent hilft Ihnen, die Betriebsart des Routers und die grundlegenden Parameter einzusteilen.Weiter
Assistent
Abmeldung

Abmeldung

Klicken Sie auf Abmelden, um sich vom Konfigurationsmenü abzumelden.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Startseite	Abmeldung			Hilfe
Status	AbmeldungMöchten Sie sich abmelden?
Assistent
Abmeldung	Abmelden

Netzwerk

LAN-Einstellungen

In den LAN-Einstellungen können Sie die IP-Adresse, die Subnetzmaske, das Gateway sowie die DHCP-Einstellungen hinterlegen bzw. ändern. Zum Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

Funkbetrieb

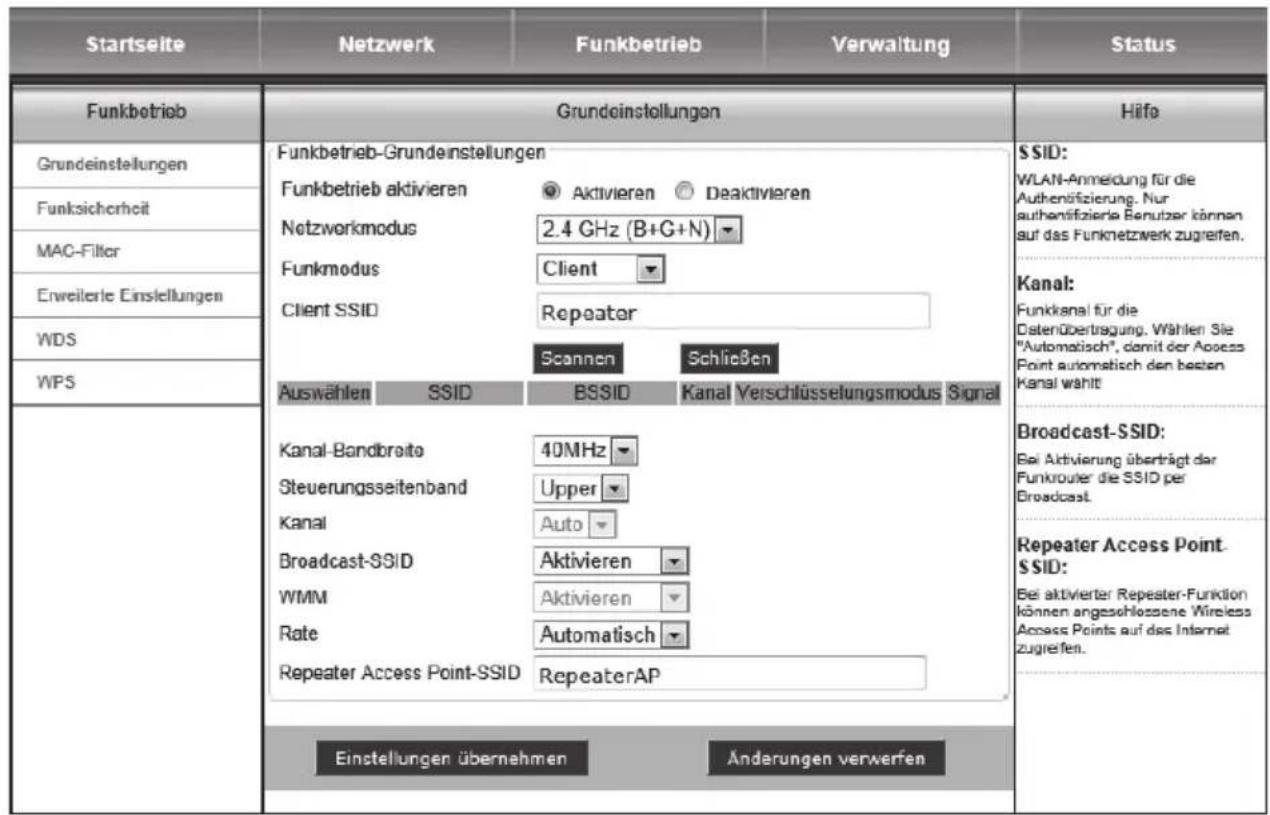

Grundeinstellungen

Hier können Sie Grundeinstellungen für den Funkbetrieb vornehmen. Zum Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

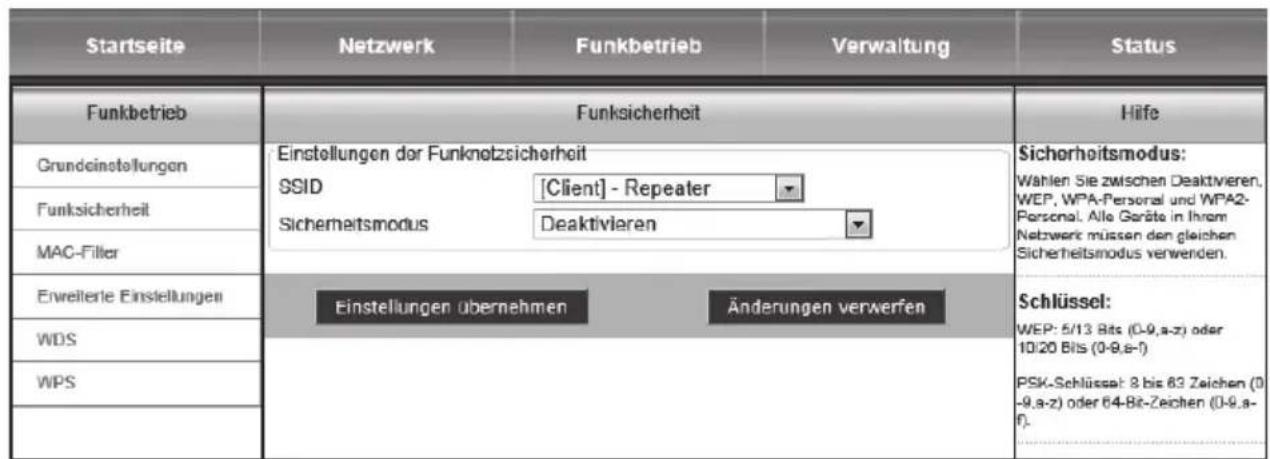

Funksicherheit

In diesem Menü können Sie Einstellungen für die Funksicherheit vornehmen. Zum Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

MAC-Filter

Um die Sicherheit Ihres Netzwerkes zu erhöhen, können Sie hier die Zugangskontrolle aktivieren. Bei aktivierter Zugangskontrolle, können sich nur Clients mit Ihrem Access Point verbinden, deren Wireless-MAC-Adressen in der Zugangskontrollliste eingetragen sind. Zum Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Funkbetrieb	MAC-Filter			Hilfe
Grundeinstellungen	Einstellungen der WLAN-ZugangskontrolleZugangskontrolle aktivieren ☐ Aktivioron ☑ Deaktivioron			WLAN-Zugangskontrolle:Wenn Sie Eingetragene Zugänge erlauben wählen, können sich nur Clients mit ihrem Access Point verbinden, deren Wireless-MAC-Adressen in der Zugangskontrolliste siehen.Wann Sie Eingetragene Zugänge verweigem wählen, können sich keine Clients mit ihrem Access Point verbinden, deren Wireless-MAC-Adressen in der Zugangskontrolliste siehen.
Funksicherheit
MAC-Filter	Einstellungen übernehmen		Änderungen verwerfen
Enweiterte Einstellungen
WDS
WPS

Erweiterte Einstellungen

Hier können Sie erweiterte Einstellungen für den Funkbetrieb vornehmen. Zum Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Funkbetrieb	Erweiterte Einstellungen			Hilfe
Grundeinstellungen	Erweiterte Einstellungen			RTS Threshold:Specified for the data packet RTS threshold, when RTS packet length exceeds the threshold, the router will send a RTS to the destination site for consultation.
Funksicherheit	Fragment Threshold	2346 (256-2346)
MAC-Filter	RTS Threshold	2347 (0-2347)
	Beacon-Intervall	100 (20-1024 Millisekunde )
Erweiterte Einsellungen	Praambetyp	● Lang ● Kurz		Beacon-Intervall:Beacon-Frameübertregungsinterval
WDS	IAPP	● Aktivieren ● Deaktivieren
WPS	Schutz	● Aktivieren ● Deaktivieren		Kurzes GI(Guard-Intervall):Ein kurzes GI (Guard-Intervall) kann die Dstenübertregungsgeschwindigkeit des Routers erhöhen.
	Aggregation	● Aktivieren ● Deaktivieren
	Kurzes GI(Guard-Intervall)	● Aktivieren ● Deaktivieren
	WLAN-Partition	● Aktivieren ● Deaktivieren
	STBC	● Aktivieren ● Deaktivieren		RF-Ausgangsleistung:Einstellung der Stärke des Funksignals
	20/40 MHz-Koexistenz	● Aktivieron ● Deaktivieron
	RF-Ausgangsleistung	● 120% ● 100% ● 50%
	Einstellungen übernehmen		Änderungen verwerfen

WDS

Durch WDS (Wireless Distribution System) können mehrere Wireless Access Points miteinander verbunden werden, um so eine größere Netzabdeckung zu erreichen. Zum Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Funkbetrieb	WDS			Hilfe
Grundeinstellungen	WDS-Einstellungen
Funksicherheit	WDS aktivieren	Aktivieren	Deaktivieren
MAC-Filter	Einstellungen übernehmenÄnderungen verwerfen
Erweiterie Einsellungen
WDS
WPS

WPS

Die Konfiguration via WPS, über die WPS-Taste am Gerät, ist im Kapitel „WLAN-Repeater mit der WPS Funktion konfigurieren“ beschrieben. Hier können Sie die Einstellungen einsehen und menügeführt vornehmen. Zum Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Funkbetrieb	WPS			Hilfe
Grundeinstellungen	WPS (Wi-Fi Protected Setup)WPS aktivieren Aktivieren Deaktivieren			WPS (Wi-Fi Protected Setup):Sie können PBC für die Verbindung wählen. Falls es bei der Verbindung zu Problemen kommt, können Sie die Schaltfläche Zurücksetzen auf "Nicht konfiguriert" anklicken, um die Konfiguration zu löchen und zu versuchen, eine neue Verbindung herzusiiellen.
Funksicherheit
MAC-Filler	Client WPS (Wi-Fi Protected Setup)PBC Konfiguration auf Knopfdruck (PBC)PIN 01010046Start PIN
Erwetterte Einstellungen
WDS
WPS	AP WPS (Wi-Fi Protected Setup)Zurücksetzen aufPBC AP Konfiguration auf Knopfdruck (PBC)Client-PIN Start PIN
	WPS-StatusStatus WPS nicht gestartetWPS beenden
	Einstellungen übernehmen Änderungen verwerfen

Verwaltung

Router-Verwaltung

Hier können Sie den Zugang zum Webserver des WLAN-Repeaters konfigurieren. Ist kein Benutzername und kein Kennwort hinterlegt, wird der Zugang sicherheitshalber deaktiviert.

Zusätzlich können Sie die Sprache des Konfigurationsmenüs ändern. Wählen Sie dazu die gewünschte Sprache aus.

Zum Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

Werkseinstellungen

Diese Funktion dient zum Zurücksetzen des WLAN-Repeaters in den Auslieferungszustand. Um die Einstellungen zurückzusetzen, müssen Sie den Punkt „Werkseinstellungen wiederherstellen“ auf Ja setzen und diese Einstellung durch einen Klick auf Einstellungen übernehmen speichern.

Firmware-Upgrade

Um ein Firmware-Upgrade durchzuführen, klicken Sie zuerst auf Durchsuchen..., um eine Firmwaredatei auszuwählen, die auf den WLAN-Repeater aufgespielt werden soll. Klicken Sie auf Upgrade, um das Firmwareupgrade zu starten.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Verwaltung	Firmware-Upgrade			Hilfe
Router-Verwaltung	FirmwareverwaltungFirmwareversion Silvercrest v2.0907Wählen Sie bitte eine Datei für das Upgrade aus. ____ Durchsuchen...			Firmwareverwaltung :Klicken Sie auf die Schaltfläche Durchsuchen... , um eine Firmwareadstei auszuwählen, die auf den Router geladen werden soll.Klicken Sie die Schaltfläche Upgrade an, um das Upgrade zu stenen. Das Upgrade darf nicht unterbrochen werden.
Workseinstellungen
Firmware-Upgrade
Sicherung/Wiederherstellung
Neustart	Upgrade

Sicherung/Wiederherstellung

Mit dieser Funktion können Sie die aktuelle Konfiguration des WLAN-Repeaters sichern bzw. eine gespeicherte Konfiguration wiederherstellen. Die Vorgehensweise ist in der „Hilfe“ detailliert beschrieben.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Verwaltung	Sicherung/Wiederherstellung			Hilfe
Router-Verwaltung	Einstellungen sichornKlicken Sie auf die Schaltfläche Sicherung, um die Konfigurationssicherungsdatei auf ihren PC herunterzuladen.			Einstellungen sichorn:Se können ihre aktuelleKonfiguration für den Fall sichern,dass Sie dan Router auf dieWerkseinstellungen zurücksetzennüssen.Klicken Sie auf die Schaltfläche"Sicherung", um ihre aktuelleKonfiguration zu sichern.
Workscinstellungen
Firmware-Upgrade	Sicherung
Sicherung/Wiederherstellung	Konfiguration wiederherstellenWählen Sie bitte eine Datei für die Wiederherstellung aus. Durchsuchon...			Konfigurationwiederherstellen:Klicken Sie auf die Schaltfläche"Durchsuchen...", um Ihren PCnach einer dort gespeichertenKonfigurationsdatei zudurchzusuchen.Klicken Sie auf die Schaltfläche"Wiederherstellung", um alleaktuellenKonfigurationseinstellungen mitden Einstellungen derKonfigurationsdatei züberschreiben.
Neustart	Wiederherstellung

Neustart

Es gibt zwei Möglichkeiten den WLAN-Repeater neu zu starten.

Klicken Sie auf Neustart, damit die gesamte Konfiguration zuerst gespeichert wird, bevor der WLAN-Repeater mit der gespeicherten Konfiguration neu gestartet wird.

Klicken Sie auf Router-Neustart, wird der WLAN-Repeater neu gestartet, ohne dass die Konfiguration zuvor gespeichert wird. Es werden die zuletzt gespeicherten Einstellungen geladen.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Verwaltung	Neustart			Hirfe
Router-Verwaltung	AnwendungsneustartKlicken Sie auf die Schaltfläche Neustart, damit der Router die gesamte Konfiguration speichert und die Einstellungen nach dem Neustart übernimmt.
Werkseinstellungen
Firmware-Upgrade	Neustart
Sicherung/Wiederherstellung
Neustart	Router-NeustartKlicken Sie auf die Schaltfläche Router-Neustart, um den Router nou zu starten.
	Router-Neustart

Status

System

Hier können Sie sich den System-Status anzeigen lassen.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Status	System			Hilfo
System	System
	Routermodell	Silvercrest SWR 300 A1
LAN	Firmwareversion	Silvercrest.v2.0907
	Versionszeit	Fri Sep 7 17:57:51 CST 2012
Funkbetrieb	Aktuelle Zeit	Mon Sep 17 10 19:58 UTC+0200 2012
	Betriebszeit	0day:0h:19m:20s
	CPU
	CPU-Modell	RealTek
	CPU-Takt	400MHz
	Speicher
	Gesamt verfügbar	16000 KB
	Frei	3480 KB
	Verwendet	12520 KB
	Pufferspeicher	584 KB
	Zwischengespeicher!	3128 KB
	Aktiv	2176 KB
	Inaktiv	2468 KB

LAN

Unter LAN-Status werden Ihnen Informationen zu den LAN-Einstellungen angezeigt sowie die empfangenen bzw. gesendeten Pakete.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Status	LAN			Hilfe
System	LAN-Status
	MAC-Adresse	00:23:13:01:8a:8c
LAN	IP-Adresse	192.168.10.1
Funkbetrieb	Subnetzmaske	255.255.255.0
	Gateway	192.168.10.1
	Empfangene Pakete	3564 OK
	Gesendete Pakete	3501 OK
	DHCP-Status
	DHCP-Server	Aktiviert
	IP-Adresse	MAC-Adresse	Release-Zoit
	192.168.10.100	14:6d 04:71 b6:32	0Tag 07Stunde41Minuten 41Sekunde

Funkbetrieb

In dieser Ansicht wird Ihnen der Status zum Funkbetrieb angezeigt.

Startseite	Netzwerk	Funkbetrieb	Verwaltung	Status
Status	Funkbetrieb			Hilfe
System	Funknetzwerk[ Repeater ]
	SSID	Repeater
LAN	MAC-Adresse	00:00:00:00:00:00
	Funknetzwerk	Aktiviert
Funkbetrieb	Funkmodus	Infrastructure Client
	Netzwerkmodus	2.4 GHz (B+G+N)
	Kanal	3
	Sicherheitsmodus	Deaktiviert
	Status	Scannen...
	Empfangene Pakete	17340 OK
	Gesendete Pakete	24275 OK
	Repeater Access Point-SSID[ RepeaterAP ]
	SSID	RepeaterAP
	MAC-Adresse	00:00:00:00:00:00
	Sicherheitsmodus	Deaktiviert
	Status	Deaktiviert
	Empfangene Pakete	0 OK
	Gesendete Pakete	0 OK

Störungsbeseitigung

Die Power-LED (1) leuchtet nicht.

- Steckdose defekt oder Sicherung ausgelöst; prüfen Sie die Steckdose mit einem anderen Gerät.

Das Konfigurationsmenü des WLAN-Repeaters wird nicht angezeigt.

• Die IP-Adresse http://192.168.10.1 wurde falsch in der Adressleiste des Internet-Browsers eingegeben; prüfen und korrigieren Sie Ihre Eingabe.
• Der WLAN-Repeater wurde bereits konfiguriert und verwendet eine andere IP-Adresse. Um eine Verbindung zum WLAN-Repeater aufbauen zu können, müssen Sie die IP-Adresse Ihres Computers anpassen. Gehen Sie dazu wie folgt vor:

• Schalten Sie Ihren Computer ein.
- Klicken Sie auf Start | Systemsteuerung | Netzwerkstatus und -aufgaben anzeigen | LAN-Verbindung | Eigenschaften | Internetprotokoll Version 4 (TCP/IPv4) | Eigenschaften.
- Wählen Sie nun Folgende IP-Adresse verwenden und geben Sie eine IP-Adresse zwischen 192.168.10.100 und 192.168.10.200 ein (zum Beispiel 192.168.10.101).

Geben Sie nun bei

Subnetzmaske die IP-Adresse

255.255.255.0 ein und

klicken Sie auf OK.

• Schließen Sie nun alle geöffneten Fenster.
• Der WLAN-Repeater wurde bereits konfiguriert und verwendet eine andere IP-Adresse. Setzen Sie den WLAN-Repeater in den Auslieferungszustand zurück. Halten Sie dazu die Reset Taste (7) für mindestens 10 Sekunden gedrückt, bis die LEDs für einen kurzen Moment erlöschen und wieder aufleuchten.

Es wird keine WLAN-Verbindung zwischen Router und WLAN-Repeater aufgebaut.

• Der WLAN-Repeater ist zu weit vom Router entfernt; verringern Sie den Abstand.
• Die WLAN-Funktion des Routers ist deaktiviert; aktivieren Sie die WLAN-Funktion.
• Die Konfiguration des WLAN-Repeaters ist fehlerhaft; führen Sie die Konfiguration vorzugsweise mit der WPS Funktion erneut durch.

Es kann keine WLAN-Verbindung zwischen Computer und WLAN-Repeater aufgebaut werden.

• Der Computer ist zu weit vom WLAN-Repeater entfernt; verringern Sie den Abstand.
• Die WLAN-Funktion des Computers ist deaktiviert; aktivieren Sie die WLAN-Funktion.

Wartung / Reinigung

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B. wenn das Gerätegehäuse beschädigt ist, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind oder wenn es Regen oder Feuchtigkeit ausgesetzt wird. Wartungsarbeiten sind auch erforderlich, wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, trennen Sie das Gerät sofort vom Stromnetz. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch, niemals mit aggressiven Flüssigkeiten.

Umwelthinweise und Entsorgungsangaben

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC.

Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.

Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der R&TTE-Richtlinie 1999/5/EC und der ErP-Richtlinie 2009/125/EC sowie der RoHS-Richtlinie 2011/65/EU. Die vollständige Konformitätserklärung ist auf Anfrage erhältlich.

Hinweise zu Garantie und Serviceabwicklung

Garantie der Targa GmbH

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den original Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: 0043 (0) 1 - 79 57 60 09

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN: 73766

Hersteller

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.targa.de

GNU GENERAL PUBLIC LICENSE
