SWR 300 A1 - Repetidor wifi SILVERCREST - Manual de uso y guía de instrucciones gratis

Tipo de producto	Extensor / Repetidor de alcance Wi-Fi
Marca	SilverCrest
Modelo	SWR 300 A1
Banda de frecuencia	2.4 GHz
Estándar inalámbrico	IEEE 802.11 b/g/n
Velocidad máxima de transferencia	300 Mbps
Cifrado de seguridad	WEP, WPA, WPA2
Interfaz	1 puerto Ethernet (LAN) de 10/100 Mbps
Antenas	2 antenas fijas externas
Alimentación eléctrica	5 V CC, 1 A (a través de micro USB)
Dimensiones (An x Al x Pr)	78 x 110 x 42 mm
Peso	Aprox. 120 g
Rango de temperatura de funcionamiento	0 °C a 40 °C
Indicadores LED	Encendido, LAN, WLAN, WPS
Botones	Botón WPS, Botón de reinicio
Mantenimiento y limpieza	Use un paño suave y seco; no use líquidos ni limpiadores
Precauciones de seguridad	No exponga al agua ni a la humedad; use solo el adaptador de corriente suministrado
Piezas de repuesto y reparabilidad	No contiene piezas reparables por el usuario; contacte al servicio técnico calificado para reparaciones
Información general	Diseñado para uso en hogar y oficina para extender la cobertura Wi-Fi

Preguntas frecuentes - SWR 300 A1 SILVERCREST

¿Cómo configuro el SilverCrest SWR 300 A1?

Enchufe el repetidor en una toma de corriente cerca de su enrutador. Presione el botón WPS de su enrutador, luego presione el botón WPS del repetidor en un plazo de 2 minutos. El LED indicará una conexión exitosa. Alternativamente, conéctese a través de la interfaz web usando un navegador.

¿Cómo restablezco el repetidor a los valores de fábrica?

Use un clip para presionar y mantener presionado el botón de reinicio durante unos 10 segundos hasta que los LED parpadeen. El dispositivo se reiniciará con la configuración de fábrica.

¿Puedo conectar el repetidor mediante un cable Ethernet?

Sí, el SWR 300 A1 tiene un puerto LAN. Puede conectarlo a su enrutador mediante un cable Ethernet para usarlo como punto de acceso. Configure el modo en los ajustes.

¿Qué significan los indicadores LED?

LED de encendido: encendido cuando recibe alimentación. LED LAN: iluminado cuando se conecta un cable Ethernet. LED WLAN: indica el estado inalámbrico. LED WPS: parpadea durante el emparejamiento WPS. Consulte el manual para conocer el comportamiento exacto.

¿Este repetidor es compatible con Wi-Fi de 5 GHz?

No, el SWR 300 A1 funciona solo en la banda de 2.4 GHz, que proporciona un mayor alcance pero menor velocidad en comparación con 5 GHz.

¿Cómo puedo cambiar el nombre de la red Wi-Fi (SSID) y la contraseña?

Conéctese a la red del repetidor, abra un navegador y vaya a 192.168.0.1 o 192.168.1.1 (consulte el manual). Inicie sesión con las credenciales predeterminadas (generalmente admin/admin) y navegue hasta la configuración inalámbrica.

¿Cuál es el alcance máximo del repetidor?

El alcance depende de los obstáculos y la interferencia, pero normalmente hasta 30-50 metros en interiores. Colocarlo a medio camino entre el enrutador y la zona muerta proporciona los mejores resultados.

¿Es el repetidor compatible con todos los enrutadores?

Debería funcionar con cualquier enrutador Wi-Fi estándar que sea compatible con 802.11 b/g/n en 2.4 GHz. Se recomienda tener WPS para una configuración fácil, pero también es posible la configuración manual.

¿Puedo usar varios repetidores en mi hogar?

Sí, puede usar varios repetidores SWR 300 A1. Asegúrese de que no estén demasiado cerca entre sí para evitar interferencias. Cada uno debe conectarse al enrutador principal.

¿Qué debo hacer si el repetidor no se conecta?

Asegúrese de que el repetidor esté dentro del alcance del enrutador. Verifique que el WPS del enrutador esté habilitado (si se usa WPS). Intente una configuración manual a través de la interfaz web. Asegúrese de que la seguridad de su enrutador esté configurada en WPA2-AES.

MANUAL DE USUARIO SWR 300 A1 SILVERCREST

Últime actualización del comerido - Últime actualización de contendo

Manual del usuario e información de servicio

[Non-Text]

G8

WLAN Repeater

Uso conforme a lo previsto 3

Volumen de suministro 3

Indicaciones de seguridad 4

Entorno de funcionamiento ....4

Seguridad de funcionamiento....5

Cables 5

Niños y personas discapacitadas ....6

Interfaz inalámbrica....6

Almacenamiento cuando no se utilice....7

Visión general 7

Puesta en funcionamiento....7

Configuración del repetidor WLAN con la función WPS....8

Configuración manual del repetidor WLAN a través de la conexión LAN 8

Abrir el menú de configuración....9

Ajuste del idioma de los menús....9

Configuración del modo de repetidor inalámbrico.... 12

Significado de los LED: 13

Ajustes avanzados 14

Página de inicio....14

Red 16

Inalámbrico 17

Gestión 20

Estado 22

Solución de problemas 24

Mantenimiento y limpieza 25

Eliminación e información medioambiental 26

Notas sobre la conformidad 26

Información sobre la garantía y el servicio técnico 27

Introducción

Muchas gracias por haber adquirido el repetidor WLAN SilverCrest SWR 300 A1. El SilverCrest SWR 300 A1 permite ampliar el alcance de una red WLAN existente. La función WPS integrada permite conectarse cómodamente a una red WLAN con seguridad habilitada.

Uso conforme a lo previsto

Se trata de un aparato de ocio electrónico destinado a ampliar el alcance de una red WLAN existente y que solo debe emplearse para fines privados y no industriales, ni tampoco comerciales. Además, el aparato tampoco se puede utilizar fuera de recintos cerrados ni en regiones con clima tropical. Este aparato cumple con todas las normas y reglamentaciones relevantes de acuerdo con la conformidad CE. En caso de realizar algún cambio en el aparato sin haberlo acordado con el fabricante, el cumplimiento de estas normas dejará de estar garantizado. El fabricante no se hará responsable de los daños y averías derivados de este tipo de acciones. Puesto que la presencia de un modo en espera afectaría al uso conforme a lo previsto, dicha función no se ha implementado. Respete siempre la legislación y la normativa nacional del lugar de uso.

Volumen de suministro

• Repetidor WLAN SilverCrest SWR 300 A1
- Cable de red
- Manual de instrucciones

Datos técnicos

Tensión de entrada 100-240 V	~, 50/60 Hz
Corriente nominal de entrada 50 mA
Estándar WLAN 802.11 b, 802.11 g, 802.11 n
Frecuencia 2,4 GHz
Codificación WPA, WPA2, WEP (128/64)
Dimensiones (A x A x P) aprox. 8 x 5,2 x 9,5 cm
Peso 106 g
Temperatura, humedad ambiente 5 - 35 °C; máx. 85 % humedad rel.

Indicaciones de seguridad

Antes de utilizar el aparato por primera vez, lea detenidamente las siguientes instrucciones, incluso si está familiarizado con el uso de aparatos electrónicos. Guarde cuidadosamente este manual como referencia futura. Si entrega el aparato a otra persona, asegúrese de darle también el presente manual.

Este símbolo señala información importante para utilizar el aparato con seguridad y para la protección del usuario.

Este símbolo señala más indicaciones informativas sobre el tema.

Entorno de funcionamiento

Este aparato no se ha diseñado para el uso en lugares con una temperatura o una humedad ambiente elevadas (p.ej. cuartos de baño) ni en espacios polvorientos. Temperatura y humedad ambiente de funcionamiento: 5 °C a 35 °C, humedad relativa máx. 85 %.

Mantenga el aparato siempre a una distancia de mínimo, 20 cm de su cuerpo para evitar que le afecten las emisiones de radio.

Preste atención a que

• el aparato no se someta a una fuente de calor directa (p.ej. calefacción);
• el aparato no se someta a la luz directa del sol o a una luz artificial muy intensa;
• el aparato no se coloque en las proximidades inmediatas de un campo electromagnético (p.ej. unos altavoces);
• no se coloquen llamas abiertas (p.ej. velas encendidas) encima o junto al aparato;
• no entren cuerpos extraños en el aparato;
• el aparato no entre en contacto con gotas o salpicaduras de agua ni otros líquidos agresivos y no se utilice cerca de lugares donde haya agua; en especial, queda prohibido sumergirlo (no coloque recipientes con agua encima o junto al aparato, tales como floreros o bebidas);
• el aparato no se someta a variaciones bruscas de temperatura, puesto que, de lo contrario, la humedad del aire podría condensarse y provocar un cortocircuito;
• el aparato no se exponga a sacudidas y vibraciones excesivas;

Seguridad de funcionamiento

• Conecte el repetidor WLAN únicamente a una toma de corriente de red situada en un lugar fácilmente accesible para poderlo separar rápidamente de la red eléctrica en caso de peligro (humo, olor a quemado).
• Si no tiene previsto utilizar el repetidor WLAN durante un periodo prolongado (p.ej. si se va de vacaciones), desenchúfelo de la red eléctrica. Aunque no se utilizara, el aparato continuaría consumiendo electricidad. Además, de esta manera también se reducirá al mínimo el riesgo de incendio o fuego sin llama que existe siempre que se conecta un aparato eléctrico a la red eléctrica.
• El repetidor WLAN también debe desenchufarse de la red eléctrica en caso de mal tiempo o tormenta con rayos, puesto que la caída de un rayo podría provocar una subida inadmissible de tensión y destruir el repetidor WLAN.
• No utilice clavijas adaptadoras ni cables alargadores que estén dañados o que no cumplan las normas de seguridad en vigor.

Cables

Coja todos los cabes siempre por la clavija y no tire del propio cable. No coloque muebles ni otros objetos pesados encima de los cables y preste atención a que no se doblen, especialmente

en la zona de la clavija y los zócalos de conexión. No haga nunca un nudo con el cable ni tampoco lo ate a otros cables. Coloque todos los cables de forma que nadie pueda pisarlos y que no representen un obstáculo.

Niños y personas discapacitadas

Los aparatos eléctricos no son para los niños. Asimismo, las personas discapacitadas solo deben utilizarlos con mucho cuidado. No permita que los niños ni las personas discapacitadas utilicen aparatos eléctricos sin vigilancia, puesto que no siempre son capaces de identificar los peligros potenciales. La ingestión de piezas pequeñas puede suponer peligro de muerte. Mantenga también los plásticos de embalaje fuera de su alcance. Existe peligro de asfixia.

Interfaz inalámbrica

No utilice este aparato en aviones, hospitales, quirófanos ni cerca de equipos médicos electrónicos. Las ondas de radio que transmite podrían afectar al funcionamiento de aparatos sensibles. Mantenga el aparato, como mínimo, a 20 cm de separación de marcapasos, ya que las ondas de radio podrían afectar al correcto funcionamiento del marcapasos. Las ondas de radio que transmite pueden provocar interferencias acústicas en los equipos de audición. No ponga el aparato con el componente inalámbrico activado cerca de gases inflamables o en entornos con riesgo de explosión (p.ej. un taller de pintura), puesto que las ondas de radio que transmite podrían provocar una explosión o un incendio. El alcance de las ondas de radio depende de las condiciones ambientales y del entorno. En el modo de tráfico inalámbrico de datos, existe riesgo de recepción de datos por parte de terceras personas sin autorización. Targa GmbH no se hace responsable de los problemas de transmisión y visualización derivados de la modificación del aparato sin autorización. Asimismo, Targa tampoco asume ningún tipo de responsabilidad de reemplazo o sustitución de los cables y aparatos que no hayan sido especificados por Targa GmbH. La reparación de averías provocadas por una modificación no autorizada, así como el reemplazo o sustitución de los aparatos afectados, son responsabilidad exclusiva del usuario.

Almacenamiento cuando no se utilice

Si no va a utilizar el repetidor WLAN durante mucho tiempo, desenchúfelo de la red eléctrica. Compruebe también que la temperatura de almacenamiento se mantenga entre -20 °C y 60 °C. La humedad ambiente no debe sobrepasar el 90% de humedad relativa.

Nota: los rangos de temperatura y humedad relativa para el almacenamiento y el funcionamiento son muy diferentes, por lo que es obligatorio consultar las indicaciones del apartado "Entorno de funcionamiento".

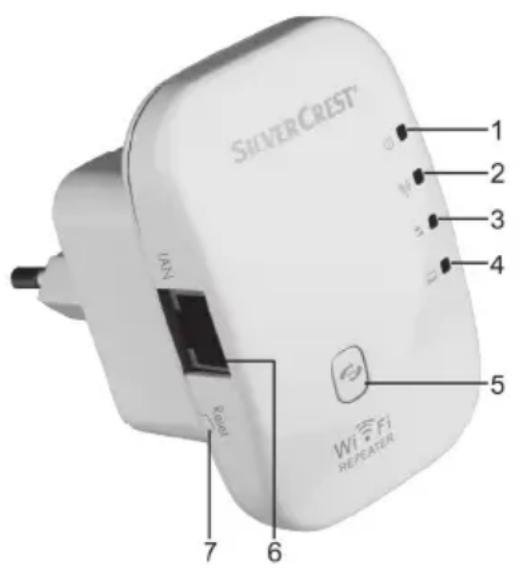

Visión general

1 LED de alimentación

2 L E D W L A N

3 LED WPS

4 L E D L A N

5 Botón WPS

6 Puerto LAN

7 Botón de reposición

Puesta en funcionamiento

Enchufe el repetidor WLAN a una toma de corriente conforme con la normativa. La ubicación óptima para el repetidor WLAN es a medio camino entre el enrutador y los aparatos WLAN que deben conectarse a la red inalámbrica a través del repetidor WLAN. Si no fuera posible montar el repetidor WLAN en ese punto, pruebe otras ubicaciones. El repetidor WLAN se puede configurar de dos maneras diferentes. Si el enrutador admite WPS, esta cómoda función puede utilizarse para realizar un ajuste sencillo. Para utilizar un enrutador sin función WPS, el repetidor WLAN se puede conectar al ordenador y configurar a través de una conexión LAN.

Configuración del repetidor WLAN con la función WPS

Este es el modo más fácil de configurar del repetidor WLAN. Sin embargo, primero debe asegurarse de que el enrutador admita esta función. Consulte la documentación del enrutador. Pulse el botón WPS (5) del repetidor WLAN. El LED WPS (3) parpadeará durante aproximadamente 2 minutos. Dentro de este tiempo, active la función WPS del enrutador. El repetidor WLAN se conectará automáticamente al enrutador y cargará todos los ajustes. Después de esto, el repetidor WLAN ya está listo para utilizarse con la SSID y la contraseña del enrutador.

En el modo WPS se activa por defecto el WDS (Wireless Distribution System), si es compatible con el enrutador.

El WDS (Wireless Distribution System) permite conectar varios puntos de acceso inalámbricos entre sí para aumentar todavía más el área de cobertura de la red.

Asimismo, también se pueden configurar varios repetidores uno tras otro.

Si el enrutador no admite WPS, el repetidor WLAN también puede configurarse manualmente.

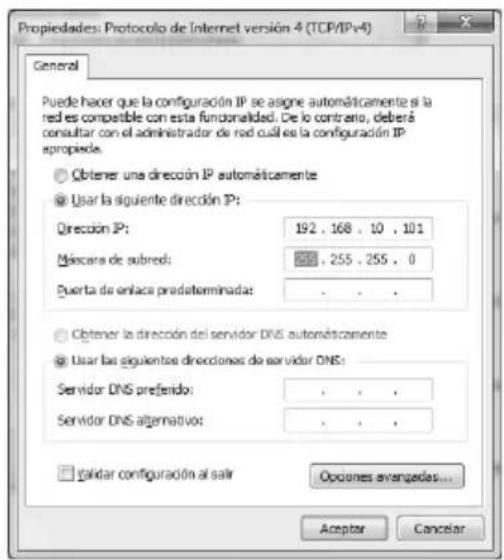

Configuración manual del repetidor WLAN a través de la conexión LAN

El repetidor WLAN también puede configurarse a través de un cable de red. Para ello, conecte el cable de red al puerto LAN (6) del repetidor WLAN. Conecte el otro lado del cable de red a un puerto LAN libre del ordenador.

A continuación se explica cómo realizar la configuración con el sistema operativo Windows ^® 7. Si se utiliza otro sistema operativo, podrían existir diferencias en la configuración. Para poder establecer una conexión con el repetidor WLAN, el ordenador debe recibir la dirección IP automáticamente. Proceda de la siguiente forma:

• Encienda el ordenador.
• Haga clic en Inicio | Panel de control | Ver el estado y las tareas de red | Conexión LAN | Propiedades | Protocolo de Internet versión 4 (TCP/IPv4) | Propiedades.

- Ahí, seleccione Obtener una dirección IP automáticamente y haga clic en Aceptar.

- A continuación, cierre todas las ventanas.

Abrir el menú de configuración

A continuación se explica cómo realizar la configuración con el sistema operativo Windows® 7. Si se utiliza otro sistema operativo, podrían existir diferencias en la configuración. En primer lugar, abra el navegador de internet en el ordenador. En la barra de dirección del navegador, introduzca http://192.168.10.1 y luego pulse la tecla Intro para confirmar.

Se abrirá la ventana al margen. Introduzca admin como nombre de usuario y contraseña y, acto seguido, haga clic en Aceptar. Se abrirá el menú de configuración del repetidor WLAN.

Si no se abre la ventana de introducción del nombre de usuario y la contraseña, mantenga pulsado el botón de reposición (7) durante 10 segundos como mínimo y repita la operación descrita anteriormente.

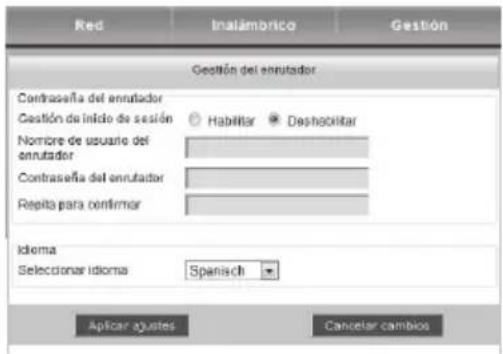

Ajuste del idioma de los menús

Por defecto, los menús están en inglés. Para cambiar el idioma, proceda de la manera siguiente:

Seleccione la ficha Management.

En el campo Select Language, seleccione el idioma que quiera utilizar. Acto seguido, haga clic en

Apply Settings para aplicar la opción seleccionada.

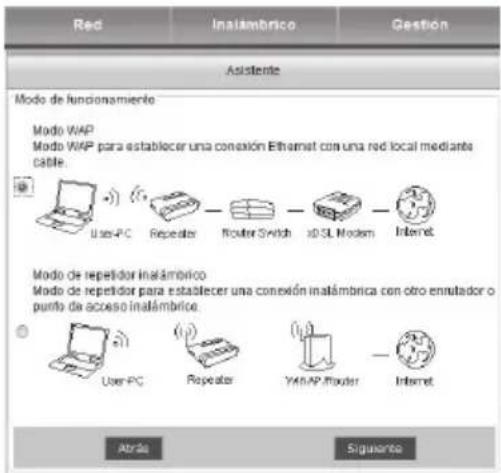

Configuración del modo WAP

El modo WAP (Wireless Application Protocol) permite ampliar la red para que esté disponible en otro lugar.

Para configurar el modo WAP, proceda de la siguiente manera:

• Enchufe el repetidor WLAN a una toma de corriente adecuada.
• Conecte el cable de red al puerto LAN (6) del repetidor WLAN. Para realizar la configuración, conecte el otro lado del cable de red a un puerto LAN libre del ordenador.

- En la página de inicio del menú de configuración del repetidor WLAN, haga clic en Asistente y seleccione Modo WAP. A continuación, haga clic en Siguiente.

- Aquí se puede definir la SSID (nombre de red) y el Modo de seguridad. En Modo de seguridad, seleccione la codificación que desee utilizar (WPA, WPA2 o WPA/WPA2 mixto). Una vez activada la codificación, deberá introducir la contraseña.

Puede introducir la SSID del enrutador para ampliar la red o crear un punto de acceso independiente. Si introduce la misma SSID del enrutador, tenga cuidado de que la codificación coincida con la del enrutador.

- Para guardar los ajustes, haga clic en Guardar.

• El repetidor WLAN se encenderá y se podrá utilizar después de aproximadamente 30 segundos.
• A continuación, desenchufe el cable de red del ordenador y conéctelo a un puerto LAN libre del enrutador.
• El repetidor WLAN será accesible a través de la SSID que se le ha asignado.

Configuración del modo de repetidor inalámbrico

El modo de repetidor inalámbrico permite ampliar el alcance de la red WLAN. Para configurar el modo de repetidor inalámbrico, proceda de la siguiente manera:

• Enchufe el repetidor WLAN a una toma de corriente adecuada.
• Conecte el cable de red al puerto LAN (6) del repetidor WLAN. Para realizar la configuración, conecte el otro lado del cable de red a un puerto LAN libre del ordenador.

- En la página de inicio del menú de configuración del repetidor WLAN, haga clic en Asistente y seleccione Modo de repetidor inalámbrico. A continuación, haga clic en Siguiente.

- Se abrirá una ventana con todas las redes WLAN disponibles. Seleccione la red cuyo alcance desea aumentar en la columna Seleccionar e introduzca la contraseña de la red seleccionada en Clave. A continuación, haga clic en Siguiente.

- El la ventana que se abre, haga clic en Siguiente.

- Para guardar los ajustes, haga clic en Guardar.

• El repetidor WLAN se encenderá y se podrá utilizar después de aproximadamente 30 segundos. Si ha utilizado un cable de red para realizar la configuración, ahora puede desconectarlo.
• El repetidor WLAN será accesible a través de la SSID seleccionada.

Significado de los LED:

LED de alimentación (1) Este LED se ilumina cuando el aparato recibe corriente eléctrica.

LED WLAN (2) Este LED se ilumina cuando hay una conexión y parpadea durante el tráfico de datos

LED WPS (3) Después de pulsar el botón WPS (5), este LED parpadea mientras se está intentando establecer la conexión (aprox. 2 minutos).

LED LAN (4) Este LED se ilumina cuando hay una conexión LAN y parpadea durante el tráfico de datos

Ajustes avanzados

Tenga presente que los ajustes avanzados que se explican en este capítulo están destinados únicamente a usuarios con suficiente experiencia.

Abra el menú de configuración para acceder a los ajustes avanzados. Consulte el capítulo "Abrir el menú de configuración".

Página de inicio

Estado

Desde aquí puede consultarse el estado de la LAN, la red inalámbrica y el SSID del punto de acceso del repetidor.

Inicio	Red	Inalámbrico	Gestión	Estado
Inicio	Estado			Ayuda
Estado	Estado LANDirección IPMáscara de subredPuerta de enlaceDirección MAC	192.168.10.1255.255.255.0192.168.10.100.23.13.01.8a.92
Asistente
Corrar sesión
	Red inalámbrica[ Repeater ]SSIDRepeaterDirección MAC 00:00:00:00:00:00Red inalámbricaHabilitadoModo inalámbricoInfrastructure ClientModo de red2.4 GHz (B+G+N)Canal9Modo de seguridadDeshabilitadoPIN01010107EstadoExplorando...
	SSID del AP del repetidor[ RepeaterAP ]SSIDRepeaterAPDirección MAC 00.00.00.00.00.00Modo de seguridadDeshabilitadoEstadoDeshabilitado

Asistente

Se recomienda utilizar el asistente para realizar los ajustes. Haga clic en Siguiente para abrir el asistente. Encontrará más información en los capítulos "Configuración del modo WAP" y "Configuración del modo de repetidor inalámbrico".

La columna "Ayuda" de la derecha suele contener ayuda sobre el tema correspondiente.

Inicio	Red	Inalámbrico	Gestión	Estado
Inicio	Asistente			Ayuda
Estado	¡Bienvenido!Muchas gracias por utilizar el enrutador de banda ancha inalámbrico 11NSi tiene conocimientos básicos o si no está familiarizado con los enrutadores de la red, siga los mensajes en pantalla para completar la instalación. Si es un experto, puede ir directamente al elemento del menú y seleccionar la red correspondiente para modificar los parámetros.Este asistente le ayudará a configurar rápidamente el modo de funcionamiento y los parámetros básicos del enrutador.Siguiente
Asistente
Cerrar sesión

Cerrar la sesión

Haga clic en Cerrar sesión para salir del menú de configuración.

Inicio	Red	Inalámbrico	Gestión	Estado
Inicio	Cerrar sesión			Ayuda
Estado	Cerrar sesión¿Desea cerrar la sesión?
Asistente
Cerrar sesión	Cerrar sesión

Red

Ajustes LAN

La sección "Ajustes LAN" permite guardar y modificar la dirección IP, la máscara de subred, la puerta de enlace y los ajustes DHCP. Para guardar los ajustes, haga clic en Aplicar ajustes. Si no quiere que se apliquen los ajustes, haga clic en Cancelar cambios.

Inalámbrico

Ajustes básicos

Aquí se pueden configurar los ajustes básicos del modo inalámbrico. Para guardar los ajustes, haga clic en Aplicar ajustes. Si no quiere que se apliquen los ajustes, haga clic en Cancelar cambios.

Seguridad inalámbrica

Este menú permite configurar los ajustes de seguridad inalámbrica. Para guardar los ajustes, haga clic en Aplicar ajustes. Si no quiere que se apliquen los ajustes, haga clic en Cancelar cambios.

Filtro MAC

Aquí puede activarse un control de acceso para aumentar la seguridad de la red. Cuando el control de acceso está activado, únicamente se pueden conectar a su punto de acceso aquellos clientes cuyas direcciones MAC inalámbricas están incluidas en la lista del control de acceso. Para guardar los ajustes, haga clic en Aplicar ajustes. Si no quiere que se apliquen los ajustes, haga clic en Cancelar cambios.

Inicio	Red	Inalámbrico	Gestión	Estado
Inalámbrico	Filtro MAC			Ayuda
Ajustes básicos	Ajustes del control de acceso inalámbricoHabilitar control de acceso Habilitar Deshabilitar			Control de acceso inalámbrico:Si salpociona Permitir lista, solo se conectarán al punto de acceso las direcciones MAC inalámbricas que estón en la lista de control de acceso.Si seleciona Denegar lista, los clientes inalámbricos de la lista no se podrán conectar al punto de acceso.
Seguridad inalámbrica
Filtro MAC	Aplicar ajustes Cancelar cambios
Ajustes avanzados
WDS
WPS

Ajustes avanzados

Aquí se pueden configurar los ajustes avanzados del modo inalámbrico. Para guardar los ajustes, haga clic en Aplicar ajustes. Si no quiere que se apliquen los ajustes, haga clic en Cancelar cambios.

Inicio	Red	Inalámbrico	Gestión	Estado
Inalámbrico	Ajustes avanzados			Ayuda
Ajustes básicos	Ajustes avanzadosUmbral de fragmento	2346(256-2346)		Umbral RTS:Intervalo de baliza
Seguridad inalámbrica
Filtro MAC	Umbral RTS	2347(0-2347)		Intervalo de baliza:Intervalo de transmisión de baliza
	Intervalo de baliza	100(20-1024 Milisegundo)
Ajustes avanzados	Tipo de preámbulo	LargoCorto		GI corto:Si activa el GI corto, la tasa de transferencia de datos del envrutador será mayor.
WDS	IAPP	HabilitarDeshabilitar
WPS	Protección	HabilitarDeshabilitar
	Agregación	HabilitarDeshabilitar
	GI corto	HabilitarDeshabilitar
	Partición WLAN	HabilitarDeshabilitar		Potencia de salida RF:Ajuste la potencia de transmisión inalámbrica.
	STBC	HabilitarDeshabilitar
	Coexistencia 20/40 MHz	HabilitarDeshabilitar
	Potencia de salida RF	120%100%50%
	Aplicar ajustes Cancelar cambios

WDS

El WDS (Wireless Distribution System) permite conectar varios puntos de acceso inalámbricos entre sí para aumentar todavía más el área de cobertura de la red. Para guardar los ajustes, haga clic en Aplicar ajustes. Si no quiere que se apliquen los ajustes, haga clic en Cancelar cambios.

Inicio	Red	Inalámbrico	Gestión	Estado
Inalámbrico	WDS			Ayuda
Ajustes básicos	Ajustes WDS
Seguridad inalámbrica	Habilitar WDS	○ Habilitar	● Deshabilitar
Filtro MAG	Aplicar ajustes		Cancelar cambios
Ajustes avanzados
WDS
WPS

WPS

El capítulo "Configuración del repetidor WLAN con la función WPS" contiene información sobre la configuración con la función WPS utilizando el botón WPS del aparato. Aquí se puede consultar y navegar por los ajustes. Para guardar los ajustes, haga clic en Aplicar ajustes. Si no quiere que se apliquen los ajustes, haga clic en Cancelar cambios.

Inicio	Red	Inalámbrico	Gestión	Estado
Inalámbrico	WPS			Ayuda
Ajustes básicos	Configuración con protección Wi-Fi (WPS)Habilitar WPSHabilitar Deshabilitar			Configuración con protección Wi-Fi (WPS):Fuede seleccionar PBC para la conexión. Si se produc algún problema durante la conexión, pulse el botón Restaurar no configurado para borrar la configuración e intente conectarse de nuevo.
Seguridad inalámbrica
Filtro MAC	Client! Configuración con protección Wi-Fi (WPS)PBC Configuración de pulsador (PBC)PIN 01010107Start PIN
Ajustes avanzados
WDS
WPS	AP Configuración con protección Wi-Fi (WPS)Restaurar no configuradoPBC AP Configuración de pulsador (PBC)Número PIN del cliente Start PIN
	Estado de WPSEstado WPS no iniciadoParar WPS
	Aplicar ajustes Cancelar cambios

Gestión

Gestión del enrutador

Aquí se puede configurar el acceso al servidor web del repetidor WLAN. Si no hay guardado ningún nombre de usuario y contraseña, el acceso se desactiva por motivos de seguridad.

Además, también se puede cambiar el idioma del menú de configuración. Seleccione el idioma que quiera utilizar.

Para guardar los ajustes, haga clic en Aplicar ajustes. Si no quiere que se apliquen los ajustes, haga clic en Cancelar cambios.

Ajustes de fábrica

Esta función permite restablecer el repetidor WLAN a los valores de fábrica. Para restablecer los ajustes, seleccione Sí en la opción "Restaurar ajustes de fábrica" y, acto seguido, haga clic en Aplicar ajustes para guardar esta configuración.

Inicio	Red	Inalámbrico	Gestión	Estado
Gestión	Ajustes de fábrica			Ayuda
Gestión del enrutador	Restaurar configuración del enrutador Restaurar ajustes de fábrica ☐ Sí ☑ No
Ajustes de fábrica
Actualizar firmware	Aplicar ajustes		Cancelar cambios
Copia de seguridad/restaurar
Rearrancar

Actualizar el firmware

Para actualizar el firmware, primero haga clic en Examinar... y seleccione el archivo de firmware que desea ejecutar en el repetidor WLAN. Haga clic en Actualizar para iniciar la actualización del firmware.

Inicio	Red	Inalámbrico	Gestión	Estado
Gestión	Actualizar firmware			Ayuda
Gestión del enrutador	Gestión de firmwareVersión del firmware Seleccione un archivo paraactualizarlo	Silvercrest.v2.0907	Browso...	Gestión de firmware :Haga clic en el botón Examinar...para seleccionar el archivo defirmware que se debe cargar alenrutador.Haga clic en el botón Actualizarpara iniciar le actualización. Eproceso de actualización no sedebe interrumpir.
Ajustes de fábrica
Actualizar firmware
Copia deseguridad/restaurar	Actualizar
Rearrancar

Copia de seguridad/Restaurar

Esta función permite hacer una copia de seguridad de la configuración actual del repetidor WLAN o restablecer una configuración guardada previamente. En la "Ayuda" encontrará información detallada sobre este procedimiento.

Inicio	Red	Inalámbrico	Gestión	Estado
Gestión	Copia de seguridad/restaurar			Ayuda
Gestión del enrutador	Ajustes de copia de seguridadHaga clic en el botón Copia de seguridad para descargar el archivo de copia de seguridad de la configuración al ordenador.			Ajustes de copia de seguridad :Puede hacer una copia de seguridad de la configuración actual por si fuera necesario restaurar los ausjes predeterminados del enrutador.Haga clic en el botón Copia de seguridad para hacer una copia de seguridad de la configuración actual.Restaurar configuración :Haga clic en el botón Exeminar...para buscar un archivo de configuración guardedo en su PG.Haga clic en el botón Restaurar para sobrescribir la configuración actual con la del archivo de configuración.
Ajustes de fábrica
Actualizar firmware
Copia de seguridad/restaurar	Copia de seguridad
Rearrancar	Restaurar configuraciónSeleccione un archivo para restaurarBrowse....Restaurar

Reiniciar

Existen dos maneras de reiniciar el repetidor WLAN:

Haga clic en Reiniciar para guardar primero toda la configuración y, acto seguido, reiniciar el repetidor WLAN con la configuración almacenada.

Haga clic en Reiniciar enrutador para reiniciar el repetidor WLAN sin que primero se guarde la configuración. En este caso, se cargarán los últimos ajustes guardados.

Inicio	Red	Inalámbrico	Gestión	Estado
Gestión	Rearrancar			Ayuda
Gestión del enrutador	Reiniciar aplicaciónHaga clic en el botón Rearrancar. El enrutador guardará la configuración y se ejecutará la operación.
Ajustes de fábrica
Actualizar firmware	Rearrancar
Copia de seguridad/restaurar	Rearrancar enrutadorHaga clic en el botón Rearrancar enrutador para reiniciar el enrutador.
Rearrancar	Rearrancar enrutador

Estado

Sistema

Aquí puede consultarse el estado del sistema.

Inicio	Red	Inalámbrico	Gestión	Estado
Estado	Sistema			Ayuda
Sistema	Sistema
	Modelo de enrutador	Silvercrest SWR 300 A1
LAN	Versión del firmware	Silvercrestv2.0907
Inalámbrico	Hora de la versión	Fri Sep 7 17:57:51 CST 2012
	Hora actual	Fri Oct 19 02:07:51 PDT 2012
	Tiempo activo	1day 2h 13m 17s
	CPU
	Modelo CPU	RealTek
	Reloj CPU	400MHz
	Memora
	Total disponible	16000 KB
	Libre	3176 KB
	Utilizada	12824 KB
	Intermedia	584 KB
	Caché	3132 KB
	Activo	2524 KB
	Inactivo	2224 KB

LAN

Esta sección contiene información sobre los ajustes LAN y sobre los paquetes enviados y recibidos.

Inicio	Red	Inalámbrico	Gestión	Estado
Estado	LAN			Ayuda
Sistema	Estado LANDirección MACDichoación IPMáscara de subredPuerta de enlacePaquetes recibidosPaquetes enviados	00.23.13.01.8a.92192.168.10.1255.255.255.0192.168.10.130915 OK29825 OK
	Estado DHCPServidor DHCPDichoación IP	HabilitadoDichoación MAC	Hora de publicación
	----	----	----

Inalámbrico

Aquí se muestra el estado del modo inalámbrico.

Inicio	Red	Inalámbrico	Gestión	Estado
Estado	Inalámbrico			Ayuda
Sistema	Red inalámbrica[ Repealer ]
	SSID	Repeater
LAN	Dirección MAC	00:00:00:00:00:00
	Red inalámbrica	Habilitado
Inalámbrico	Modo inalámbrico	Infrastructure Client
	Modo de red	2.4 GHz (B+G+N)
	Canal	1
	Modo de seguridad	Deshabilitado
	Estado	Explorando...
	Paquetes recibidos	1049207 OK
	Paquetes enviados	1888408 OK
	SSID del AP del repetidor[ RepealerAP ]
	SSID	RepeaterAP
	Dirección MAC	00:00:00:00:00:00
	Modo de seguridad	Deshabilitado
	Estado	Deshabilitado
	Paquetes recibidos	0 OK
	Paquetes enviados	0 OK

Solución de problemas

El LED de alimentación (1) no se ilumina.

- La toma de corriente está averiada o ha saltado un fusible; pruebe de enchufar otro aparato a la toma de corriente.

No se abre el menú de configuración del repetidor LAN.

• No se ha introducido correctamente la dirección IP http://192.168.10.1 en la barra de dirección del navegador de internet. Compruébela y corrijala.
• El repetidor WLAN ya se ha configurado y utiliza otra dirección IP. Para poder establecer una conexión con el repetidor WLAN, debe corregirse la dirección IP del ordenador. Proceda de la siguiente forma:

- Encienda el ordenador.

- Haga clic en Inicio | Panel de control | Ver el estado y las tareas de red | Conexión LAN | Propiedades | Protocolo de Internet versión 4 (TCP/IPv4) | Propiedades.

- Seleccione Usar la siguiente

dirección IP e introduzca una dirección IP entre 192.168.10.100 y 192.168.10.200 (por ejemplo

192.168.10.101). Acto seguido, introduzca la dirección IP

255.255.255.0 en Máscara de subred y haga clic en Aceptar.

• A continuación, cierre todas las ventanas.
• El repetidor WLAN ya se ha configurado y utiliza otra dirección IP. Restablezca el repetidor WLAN al estado de entrega. Para ello, mantenga pulsado el botón de reposición (7) durante 10 segundos como mínimo, hasta que los LED se apaguen brevemente y se vuelvan a iluminar.

No se establece ninguna conexión WLAN entre el enrutador y el repetidor WLAN.

• El repetidor WLAN está demasiado alejado del enrutador; póngalos más cerca.
• La función WLAN del enrutador está desactivada; active la función WLAN.
• El repetidor WLAN está mal configurado; repita la configuración, preferentemente utilizando la función WPS.

No se puede establecer ninguna conexión WLAN entre el ordenador y el repetidor WLAN.

• El ordenador está demasiado alejado del repetidor WLAN; póngalos más cerca.
• La función WLAN del ordenador está desactivada; active la función WLAN.

Mantenimiento y limpieza

El mantenimiento engloba los trabajos necesarios cuando el aparato ha sufrido deterioro (p.ej. si la carcasa está dañada, ha penetrado líquido u objetos al interior del aparato o si se ha expuesto a la lluvia u otro tipo de humedad). Asimismo, el mantenimiento también es necesario si el aparato no funciona correctamente o si ha sufrido un fallo. Si detecta humo o ruidos u olores inusuales, desenchufe el aparato inmediatamente de la red eléctrica. En estos casos el aparato no se podrá volver a utilizar hasta que haya sido revisado por un técnico. Encargue los trabajos de mantenimiento solo a personal técnico cualificado. No abra nunca la carcasa del aparato. Si se abre la carcasa existe peligro de muerte a causa de una descarga eléctrica. Limpie el aparato únicamente con un paño limpio y seco y no utilice nunca líquidos agresivos.

Eliminación e información medioambiental

Si el producto contiene el símbolo de un cubo de basura tachado, significa que está sujeto a la directiva europea 2002/96/EC.

Todos los aparatos eléctricos y electrónicos usados deben eliminarse aparte de la basura doméstica en los centros municipales previstos para ello. Si elimina correctamente el aparato usado estará contribuyendo a reducir el impacto medioambiental y el peligro para la salud de las personas.

Para obtener más información acerca de la eliminación de aparatos usados, consulte a la administración municipal, al departamento de eliminación de residuos o al comercio donde adquirió el producto.

El embalaje también debe eliminarse respetando el medio ambiente. Los cartones deben depositarse en contenedores de papel o deben entregarse en centros de recogida públicos para garantizar su reutilización. Las láminas y las piezas de plástico incluidas en el volumen de suministro deben ser recogidas por la empresa municipal de eliminación de residuos y eliminadas correctamente.

Notas sobre la conformidad

Este aparato cumple con los requisitos básicos y las demás prescripciones relevantes de la Directiva R&TTE 1999/5/EC, la Directiva ErP 2009/125/EC y la Directiva RoHS 2011/65/EU. La declaración de conformidad completa puede obtenerse bajo petición.

Información sobre la garantía y el servicio técnico

Garantía de Targa GmbH

Este aparato tiene 3 años de garantía a partir de la fecha de compra. Guarde el comprobante de caja original para poder acreditar la compra. Antes de poner en marcha el producto, lea la documentación adjunta o la ayuda en línea. Si experimenta algún problema y no puede solucionarlo con ayuda de esas instrucciones, llame a nuestro servicio de atención al cliente. Siempre que vaya a realizar una consulta, tenga preparada la referencia o el número de serie del aparato. Si no fuera posible solucionar el problema por teléfono, y dependiendo de la causa del mismo, nuestro servicio de atención al cliente le pasará con otro servicio técnico. Al utilizar la garantía por defectos de material o de fabricación en el producto, nosotros nos haremos cargo de la reparación o sustitución gratuitas del producto, de acuerdo con nuestro propio criterio. La reparación o sustitución del producto no dan lugar a ningún plazo de garantía nuevo. La garantía no cubre los materiales consumibles, tales como pilas, baterías y bombillas.

Esta garantía es adicional a sus derechos legales respecto al vendedor y no los limita en modo alguno.

Servicio técnico

Teléfono :

91 - 45 34 303

E-Mail: [e-mail]

IAN: 73766

Fabricante

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.targa.de

Índice

Introdução 29

Características técnicas 30

Características técnicas

Seleccione o separador
