Produkttyp	Tragbare Spielkonsole
Marke	ARCHOS
Modell	GAMEPAD 2
Betriebssystem	Android
Bildschirm	7 Zoll Touchscreen
Prozessor	Quad-Core 1,5 GHz
RAM-Speicher	1 GB
Interner Speicher	8 GB
Konnektivität	WiFi 802.11 b/g/n, Bluetooth 4.0, micro-USB, mini-HDMI, Audio-Klinkenanschluss
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku, Ladegerät 5V/2A im Lieferumfang
Abmessungen (ca.)	250 x 100 x 20 mm
Gewicht (ca.)	300 g
Hauptfunktionen	Spiele mit physischen Tasten (L/R, A/B/X/Y, analoge Sticks), Mapping virtueller Tasten, Android-Touchscreen, Zugang zum Google Play Store
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden. Feuchtigkeit vermeiden.
Sicherheit	Bildschirmsperre per Muster, PIN-Code oder Passwort. Möglichkeit der Zurücksetzung auf Werkseinstellungen.
Ersatzteile und Reparierbarkeit	Ladegerät und USB-Kabel im Lieferumfang. Keine offiziellen Ersatzteile aufgeführt.
Allgemeine Informationen	Hybride Konsole, die einen Game-Controller und ein Android-Tablet kombiniert. Ermöglicht das Spielen von Android-Spielen mit physischen Bedienelementen.

Häufig gestellte Fragen - GAMEPAD 2 ARCHOS

Wie lade ich den Akku des ARCHOS GAMEPAD 2?

Verwenden Sie das mitgelieferte Ladegerät und schließen Sie es an den micro-USB-Anschluss an. Die Ladeanzeige leuchtet auf. Lassen Sie den Akku beim ersten Aufladen vollständig laden. Wenn das Gerät vollständig entladen ist, lassen Sie es mindestens 10 Minuten lang laden, bevor Sie es einschalten.

Wie verbinde ich den GAMEPAD 2 mit einem WLAN?

Drücken Sie auf die Symbole Uhr und Akku in der Statusleiste und ziehen Sie nach unten, um das Statuspanel zu öffnen. Aktivieren Sie WLAN, indem Sie den Schalter auf "EIN" schieben. Wählen Sie Ihr WLAN-Netzwerk aus und geben Sie ggf. das Passwort ein. Aktivieren Sie "Passwort anzeigen", um Ihre Eingabe zu überprüfen.

Wie verwende ich das ARCHOS Mapping-Tool, um physische Tasten mit virtuellen Tasten zu verknüpfen?

Starten Sie ein Spiel und drücken Sie dann auf das ARCHOS-Mapping-Tool-Symbol in der Systemleiste. Ziehen Sie eine Mapping-Taste (Taste, Stick oder Ziel) auf die gewünschte virtuelle Taste. Wählen Sie die entsprechende physische Taste aus. Bestätigen Sie durch Drücken von "Spielen PLAY", um die Konfiguration zu speichern.

Was tun, wenn das Gerät nicht mehr reagiert?

Halten Sie die EIN/AUS-Taste 10 Sekunden lang gedrückt, um einen Neustart zu erzwingen. Bleibt der Bildschirm schwarz, schließen Sie das Ladegerät an und warten Sie einige Minuten, bevor Sie es erneut versuchen.

Wie setze ich den GAMEPAD 2 auf die Werkseinstellungen zurück?

Schalten Sie das Gerät aus. Halten Sie die Lautstärke+-Taste gedrückt und drücken Sie dann EIN/AUS. Navigieren Sie im Wiederherstellungsmenü mit den Lautstärketasten und bestätigen Sie mit EIN/AUS. Wählen Sie 'Wipe data/factory reset', dann 'Yes -- delete all user data' und abschließend 'Reboot system now'.

Wie verlängere ich die Akkulaufzeit?

Reduzieren Sie die Bildschirmhelligkeit und deaktivieren Sie WLAN oder Bluetooth, wenn sie nicht verwendet werden. Schließen Sie Hintergrund-Apps mit der System Monitor App.

Wie lösche ich eine Mapping-Konfiguration für ein Spiel?

Öffnen Sie das ARCHOS Mapping-Tool, wählen Sie das Löschsymbol (Mülleimer) auf der Mapping-Taste, die Sie löschen möchten. Um die gesamte Konfiguration eines Spiels zu löschen, verwenden Sie die Option 'Löschen' im Tool und bestätigen Sie.

Wie ändere ich den Hintergrund des Startbildschirms?

Halten Sie Ihren Finger auf einen leeren Bereich des Startbildschirms gedrückt, bis ein Menü erscheint. Wählen Sie 'Hintergrundbilder' und wählen Sie das gewünschte Bild aus den verfügbaren Optionen aus.

Wie sperre ich den Bildschirm des GAMEPAD 2 mit einem Code?

Gehen Sie über die Statusleiste zu den Einstellungen, wählen Sie dann 'Sicherheit' > 'Bildschirmsperre'. Wählen Sie den Sperrtyp (Muster, PIN-Code oder Passwort) und folgen Sie den Anweisungen auf dem Bildschirm.

Was tun, wenn der WLAN-Empfang zu schwach ist?

Entfernen Sie sich von Hindernissen und nähern Sie sich dem WLAN-Router. Überprüfen Sie, ob Sie nicht zu weit entfernt sind. Aktualisieren Sie die Software über die Website archos.com/support. Setzen Sie die WLAN-Einstellungen in den Netzwerkeinstellungen zurück. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Internetanbieter.

BEDIENUNGSANLEITUNG GAMEPAD 2 ARCHOS

Beschreibung des Packungsinhalts 42
Erste Schritte 43
Beschreibung des Geräts. 44
WiFi (WLAN)-Verbindung 46
ARCHOS mapping-tool 48
Die AndroidTM Benutzeroberflache 54
AndroidTM kennenlernen 58
Fehlersuche. 60

Weitere Informationen finden Sie unter den FAQs zu Ihr dem Produkt unter www.archos.com.itte lessen Sie diese Informationen sorgfältig, bevor Sie die Rückgabe eines Produkts erwagen.

Beschreibung des Packungsinhalts

ARCHOS GAMEPAD 2

Benutzerhandbuch

Garantie, Impressum und Sicherheitshinweise

USB Kabel

Ladegerät

Erste Schritte

Aufladen des Akkus

1. Laden Sie das Gerät auf, indem Sie das Netzkabel an den GamePad USB-anschluss anschließen. Das GamePad-Gerät beginnnt zu laden.

2. Drücken Sie die Ein / Aus-Taste, um das Gerät einzuschalten. Das Licht der Ladeanzeige leuchtet, wenn die Batterie aufgeladen wird.

3. Sie können den GamePad auch während des Ladens verwenden.

4. Laden Sie Ihr Gerät vor der ersten Nutzung einmal vollständig auf.
5. Verwenden Sie nur das mitgelieferte Netzgerät.

Hat sich Ihr Gerät komplett entladen, muss es für mindestens 10 Minuten geladen werden, bevor das Batterieladesymbol angezeigt werden kann.

TIPP:

Um unseren Service voll nutzen zu konnen, empfehlen wir Ihnen, Ihr Produkt zu registrieren. Für die Registierung mittels Computer gehen Sie zu www.archos.com/register.

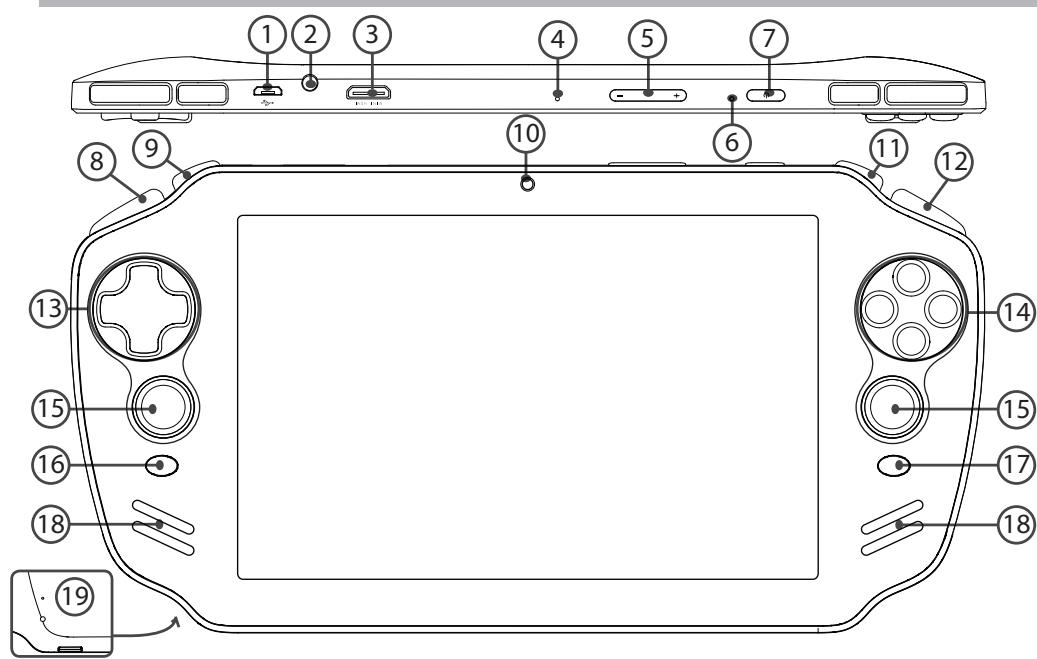

Beschreibung des GamePad

Micro USB Port
② Kopfhöreranschluss
③ Mini HDMI Video Ausgang*
Eingebautes Mikro
(5) Lautstärke
(6) Ladeanzeige
EIN/AUS-Taste
L1-Taste
9 L2-Taste
10 Webcam

11 L2-Taste
12 R2-Taste
13 Steuerkreuz
Y 14 A-, B-, Y-, X-Tasten
15 Analog-Sticks
16 AUSWAHL-Taste
17 START-Taste
Lautsprechern
19 microSD Karten Steckplatz

*Mit einem optionalen Video Kabel (HDMI / Mini HDMI).

WiFi (WLAN) Verbindung

ACHTUNG: Stellen Sie sicher, dass Sie sich innerhalb einer WiFi(WLAN)-Zone aufhalten.

① Berühren und halten Sie die Symbole für Uhrzeit und Batterie, um die Statusleiste freizulegen. Es wird eine blaue Linie angezeigt.

②Ziehen Sie die blaue Linie nach unten, um das Status-Dashboard anzuzeigen.

③ Tippen Sie auf "WiFi off [WLAN aus]" im Status-Dashboard. Die WLAN-Seite wird jetzt angezeigt.

(4)Wenn "WLAN" deaktiviert ist, schiben Sie den WLAN-Schalter in die Position "EIN".

Sobald "WLAN" eingeschaltet ist, sich der GamePad nach Netzwerken in Reichweite. Berühren Sie den Name des Netzwerks, mit dem Sie verbunden werden möchten.

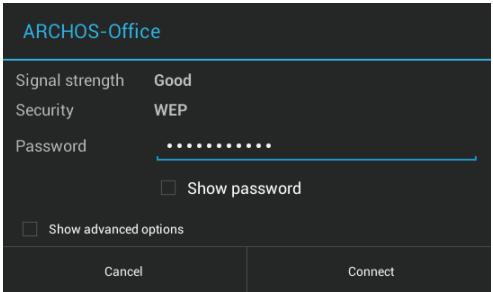

Gesicherte Netzwerke werden mit einem Schloss-Symbol angezeigt und erfordern die Eingabe eines Passwords.

TIPPS:

• Bei Eingabe eines WLAN-Passwords empfehlen wir Ihnen, «Show Password» (Password anzeigen) zu halten. Das korrekte WLAN-Password (oder die Einstellungen) für das Netzwerk erhalten Sie von dem betreffenden WLAN-Provider. Wenn WLAN aktiviert ist und Sie sich in Reichweite eines Netzwerks befinden, mit dem Sie zuvor bereits verbunden waren, versucht der GamePad automatisch, eine Verbindung mit dieserem Netzwerk Herzuststellen.
• Um die WLAN-Verbindung zu halten, während sich das Gerät im Standby-Modus befindet, wahren Sie das Menüsymbol auf der Seite "WLAN". Wahlen Sie Erweitert>WLAN im Standby-Modus aktiviertleness>Immer.

ARCHOS Mapping-Tool

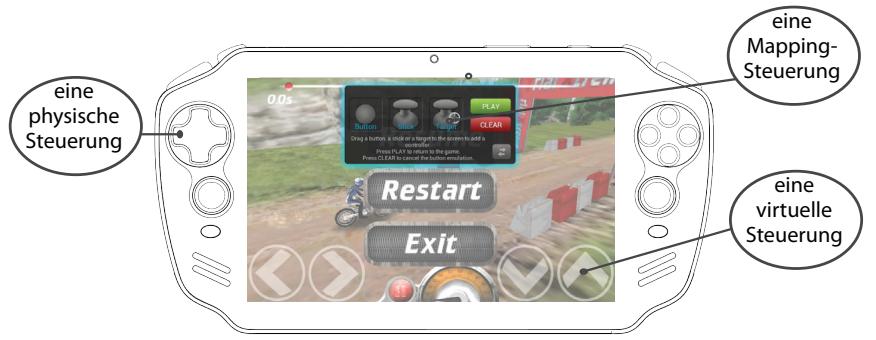

Das ARCHOS Mapping-Tool ist eine auf Ihr GamePad installierte Anwendung. Es ermögtlich Ihnen die Verbindung der virtuellen Steuerung der Spieler mit der physischen Steuerung des GamePad mittels Mapping-Steuerung.

Tipp 1:

Innerhalb des ARCHOS-Mapping-Tools befinden sich bereits Mapping-Profile für über 100 Sipele. Außer dem Funktionieren die Sipele automatisch mit physischen Tasten.

Tipp 2:

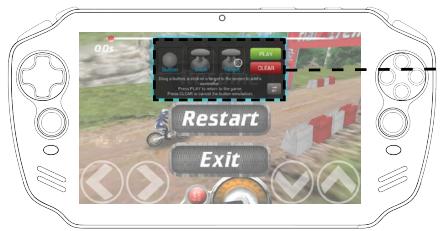

Immer wenn Sie ein Spiel starten, dessen virtuelle Steuerung gemappt ist, wird das richtige Mapping-Profil automatisch ausgewählt.

1. Ein Spiel starten.
   Sobald Sie den Startbildschirm erreichen, wird die virtuelle Steuerung angezeigt.
2. Wahlen Sie in der Symbolleiste das ARCHOS Mapping-Tool-Symbol.

ARCHOS Mapping-Tool-Symbol

Das Mapping-Overlay wird mit der Mapping-Tool-Benutzeroberfläche angezeigt.

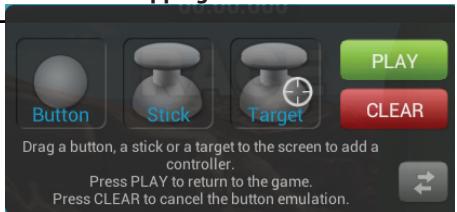

ARCHOS Mapping-Tool-Benutzeroberfläche

ARCHOS Mapping-Tool

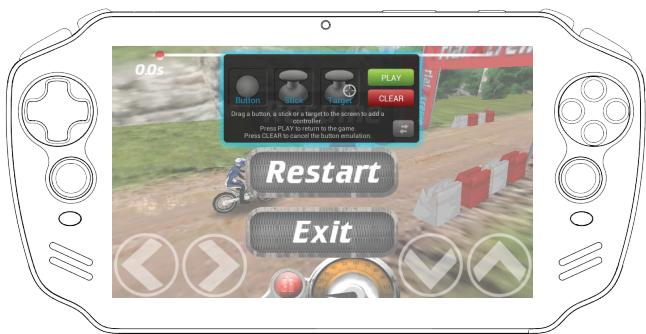

Positionierung einer Mapping-Steuerung

Halten und ziehen Sie einen Typ von Mapping-Steuerung in die gewünschte virtuelle Taste.

Es gibt drei verschiedene Arten von Mapping-Steuerung

Taste

lst fur das

Steuerkreuz, die X-, Y-, B-, A-Tasten und die Tasten L1, R1, L2, R2, Start, Select.

Stick

lst für die analogen

Richtungs-Sticks.

Ziel

Ist für die Analog-Stick-Zielauswahl. Normalerweise erfolgt eine

Platzierung im zentralen Bereich des Bildschirms bei Schießspielen.

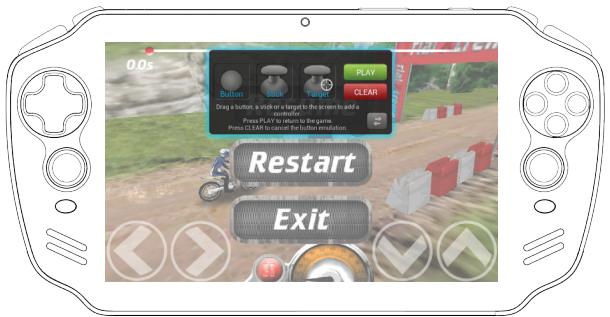

Verbindung einer Mapping-Steuerung mit einer physischen Steuerung

1. Wird eine Mapping-Steuerung auf einer virtuellen Steuerung platziert, müssen Sie die gewünschte physische Steuerung auswahlen, der Sie sie zuweisen möchten.

1. Nachdem eine physische Steuerung der Mapping-Steuerung zugewiesen wurde, wird der Name der physischen Steuerung auf der Mapping-Steuerung angezeigt.

ARCHOS Mapping-Tool

Vergroßerung einer Mapping-Steuerung

Manche der virtuellen Steuerungen sind größter als die Mapping-Steuerungen.

1. Ändern Sie die große mit rechten Analog-Stick.
2. Drücken Sie die Taste A zu bestätigen.

Sie können nur die Mapping-Steuerungen Stick und Ziel vergroßern.

Speicherung Ihr Parameter

Sobald Sie die virtuelle Steuerung des Spiels gemappt haben, wahren Sie "Play" PLAY, um zu bestätigen. Das Profil ist gespeichert und wurde thisem Spiel zugewiesen.

Das Mapping-Overlay verschwindet und Sie konnen spielen.

Wann auch immer Sie das Spiel starten, werden Sie über Folgendes informiert: Die Emulation der virtuellen Tasten wird gestartet. Jedes Mapping gehört spezifisch zu einem Spiel.

Drücken Sie auf die Benachrichtigung, um das Mapping-Profil des Spiels anzuzeigen. Sie können es bearbeiten oder loschen.

F&A über das Mapping

Sie haben eine Mapping-Steuerung auf einer virtuellen Steuerung platziert, aber es ist keine Option verfügbar?

1. Drücken Sie auf die Mapping-Steuerung. Ein Menüfeld wird angezeigt.

2. Wahlen Sie zur Einrichtung der Mapping-Steuerung das Symbol Sie möchten eine von Ihnen festgelegte Mapping-Steuerung entfernen?

3. Drücken Sie auf die Mapping-Steuerung. Ein Menüfeld wird angezeigt.

4. Wahlen Sie zur Entfernung der Mapping-Steuerung das Symbol.
   Sie möchen ein für ein Spiel festgelegtes Mapping-Profil entfernen?

5. In der Schnittstelle des Spiels, wahlen Sie die „Mapping-Tool“-Symbol.

6. Wahlen Sie im ARCHOS Mapping-Tool "Loschen".
7. Wahlen Sie "OK", um zu bestätigen.

Anzeigeoptionen

Entfernung eines Mapping-Profils

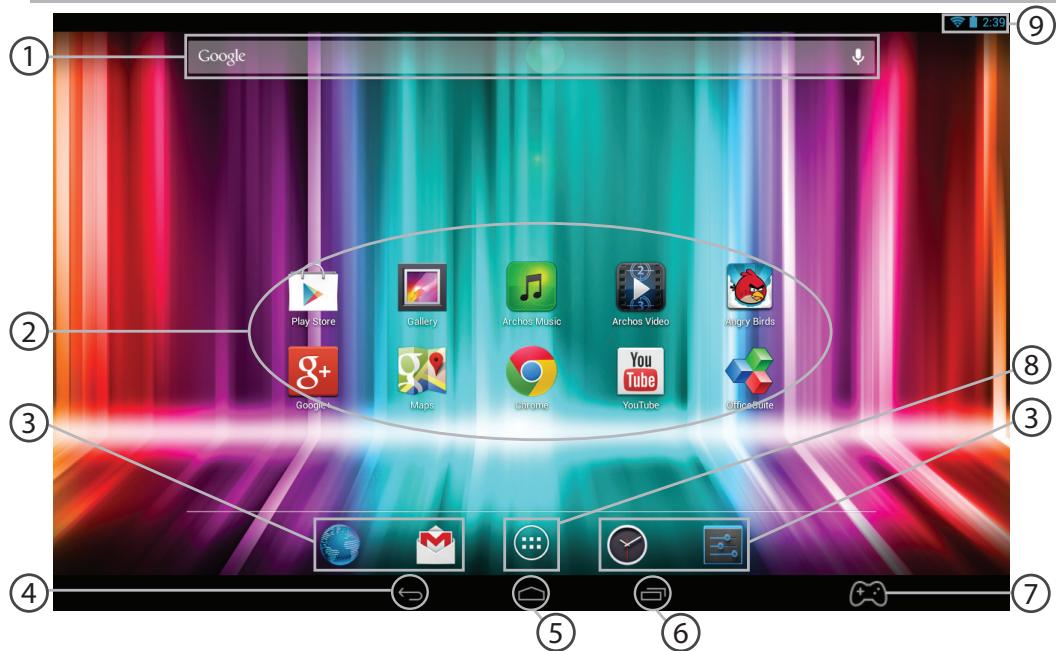

Die Android™ Benutzeroberfläche

Google™ Suche

Suchbegriff eintippen oder Spracheingabe verwenden.
② Android™ Apps
Die Aktivierung einer App erfolgt durch Berühren.
3 Permanenten Android™ Apps-Verknüpfungen
4 "Zurück"
5 "Startbildschirm"
⑥ "Letzte Apps"
⑦ ARCHOS mapping tool
8 "Alle Apps"

Berühren Sie diesen Symbol, um alle auf Ihr hem ARCHOS installmenten Apps und Widgets anzuzeigen. Alle heruntergeladenen Anwendungen befinden sich hier.

Statusleiste

Auf der Statusleiste werden Benachrichtigungen und die Systemsymbole angezeigt.

Die Android™ Benutzeroberfläche

3:18 Schnelleinstellungen

(1) Aktueller Benutzer(1)
Einstellung der Bildschirmhelligkeit.
Zugriff auf alle Einstellungen.
Ein- und Ausschalten der WLAN-Verbindung.
Ermöglicht die Aktivierung und Deaktivierung der automatischen Display-Drehung.
(6) Akkurestlaufzeit in Prozent
Ein- und Ausschalten der Bluetooth-Verbindung.
Wireless Display aktivieren(2)

(1)Mit dem neuen Multi-User-Support für Tablets besitzt jeder Benutzer seinen eigeneneparaten und anpassbaren Bereich auf einem einzelnen Gerät. Benutzer konnen unter Settings > Device [Einstellungen > Gerät] hinzugeführ't werden.
(2)SiekonnenFilme, YouTube-Videos und alles, was sich auf IhrhemBildschirm befindet, auf einem HDTV teilen. Siemüssenein Wireless Display-Adapter aneinen HDMI-fähigenFernseheranschlieBen, um so Schnell und einfach den InhalthresBildschirmswiederzugeben.

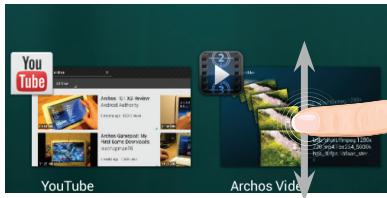

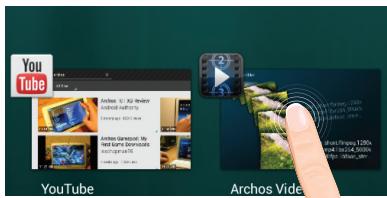

Letzte Apps

Öffnet eine Liste mit Mini-Abbildungen der kürzlich verwendeten Apps:

Tippen: öffnen einer Anwendung.

Länger drücken: Anzeige von Optionen

Nach oben oder unter wischen: Eine Anwendung schlieben.

Android™ kennenlernen

Der erweiterte Startbildschirm:

Wechseln Sie durch Wischen nach links und rechts zwischen verschiedenen «Home»-Bildschirmen.

Ein Element vom Startbildschirm verschieben:

Zum Verschieben eines Elements vom Startbildschirm den Finger darauf folgen und so lange halten, bis die Rasterlinien zur Positionierung erschinen. Dann an die gewünschte Stelle schieren und loslassen.

Ein Element vom Startbildschirm entfernen:

Den Finger auf das Element legen und halten. Den Finger auf dem Bildschirm nach oben bewegen und über dem «Entfernen»-Symbol loslassen.

Ein Element deinstallieren:

Auf den «Alle Apps»-Bildschirmen das betreffende Element berühren und halten. Den Finger im Bildschirm nach oben bewegen und über dem «Deinstallieren»-Papierkorb loslassen.

Anwendungsordner erstellen:

Ziehen Sie auf einem Startbildschirm ein Anwendungssymbol über ein anderes. Die beiden Symbole werden kombiniert.

Widgets:

Berühren Sie das «Alle Apps»-Symbol auf dem Startbildschirm. Berühren Sie «Widgets» oben auf dem Bildschirm. Auf dem «Widgets»-Hauptbildschirm können Sie Widgets,IDUOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOWIOW

Hintergrundbildändern:

Den Finger auf eine frei Stelle des Bildschirms legen und dann aus der Liste auswahlen.

Touchscreen sperren:

Berühren Sie Einstellungen auf dem Schnelleinstellungen-Director in der Statusleiste. Scrollen Sie nach unten und berühren Sie "Sicherheit". Berühren Sie Bildschirmsperrung. Berühren Sie die gewünschte Art der Sperrung. Nach erfolgter Sperrung wird ein Sperrbildschirm angezeigt, sobald der Bildschirm aktiviert wird. Auf thisem ist ein Muster, eine PIN oder ein anderer festgelegter Schlüssel einzugeben.

Fehlersuche

Das Gerät reagiert nicht mehr:

Halten Sie die EIN/AUS-Taste 10 Sekunden lang gedrückt.

Wenn sich das Gerät nicht wieder einschaltet:

1. Laden Sie das Gerät auf.
2. Halten Sie die EIN/AUS-Taste 10 Sekunden lang gedrückt.

Wenn Ihr Gerät vollständig entladen ist

Laden Sie das Gerät für mindestens 10 Minuten, bevör es eingeschaltet wird.

Akkulaufzeit verlangern:

Verringern Sie die Bildschirmhelligkeit und schalten Sie die WiFi(WLAN)-Verbindungen aus, wenn diese nicht verwendet werden.

DasGerät ist zu langsam:

Schlieben Sie alle Anwendungen, die nicht verwendet werden. Benutzen Sie

WiFi(WLAN)-Empfang ist zu schwach:

Stellen Sie safer, dass Sie sich in Reichweite eines WiFi(WLAN)-Hotspots befinden.

Aktualisieren Sie die Firmware des Gerätes: http://www.archos.com/support.

Setzen Sie die WiFi-Verbindung darüber.

Kontaktieren Sie Ihr den WiFi(WLAN)-Provider.

Wenn das Produkt zurückgesetzt werden soll (Password vergessen? Löschen ihrer

Einstellungen?):

1. Halten Sie Lautstärketaste+ und drücken Sie die ON / OFF-Taste.
   Das Android-System Recovery wird angezeigt.

2. Scrollen Sie mit den Lautstärketasten und bestätigen Sie mit der EIN/AUS-Taste.

3. Wahlen Sie "Wipe data/ factory reset (Datum Löschen/Werkseinstellung)" und bestätigten Sie.

4. Wahlen Sie "Yes -- delete all user data (Ja -- alle Benutzerdatenlöschen)" und bestätigen Sie.
5. Wahlen Sie "Reboot system now (System jetzt neu starten)" und bestätigten Sie.
