GAMEPAD 2 - Console di gioco portatile ARCHOS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Console di gioco portatile
Marca	ARCHOS
Modello	GAMEPAD 2
Sistema operativo	Android
Schermo	7 pollici touch
Processore	Quad-core 1,5 GHz
Memoria RAM	1 GB
Memoria interna	8 GB
Connettività	WiFi 802.11 b/g/n, Bluetooth 4.0, micro-USB, mini-HDMI, jack audio
Alimentazione	Batteria ricaricabile litio-ioni, caricabatterie 5V/2A incluso
Dimensioni (circa)	250 x 100 x 20 mm
Peso (circa)	300 g
Funzioni principali	Giochi con pulsanti fisici (L/R, A/B/X/Y, stick analogici), mappaggio dei tasti virtuali, schermo touch Android, accesso al Google Play Store
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi. Evitare l'umidità.
Sicurezza	Blocco schermo tramite schema, codice PIN o password. Possibilità di ripristino alle impostazioni di fabbrica.
Ricambi e riparabilità	Caricabatterie e cavo USB inclusi. Nessun ricambio ufficiale elencato.
Informazioni generali	Console ibrida che combina un controller di gioco e un tablet Android. Permette di giocare a giochi Android con comandi fisici.

Domande frequenti - GAMEPAD 2 ARCHOS

Come caricare la batteria dell'ARCHOS GAMEPAD 2 ?

Utilizzare il caricabatterie fornito e collegarlo alla porta micro-USB. La spia di carica si accende. Per la prima carica, lasciare caricare completamente la batteria. Se il dispositivo è completamente scarico, lasciarlo caricare per almeno 10 minuti prima di accenderlo.

Come connettere il GAMEPAD 2 a una rete WiFi ?

Premere sulle icone Ora e Batteria nella barra di stato, quindi tirare verso il basso per aprire il pannello delle notifiche. Attivare il WiFi spostando l'interruttore su 'SÌ'. Selezionare la propria rete WiFi e inserire la password se necessario. Spuntare 'Mostra password' per verificare l'inserimento.

Come utilizzare l'ARCHOS mapping tool per associare i pulsanti fisici ai tasti virtuali ?

Avviare un gioco, quindi premere l'icona ARCHOS mapping tool nella barra di sistema. Trascinare un pulsante di mappatura (Pulsante, Stick o Bersaglio) sul tasto virtuale desiderato. Selezionare il pulsante fisico corrispondente. Confermare premendo 'Gioca PLAY' per salvare la configurazione.

Cosa fare se il dispositivo non risponde più ?

Tenere premuto il pulsante ON/OFF per 10 secondi per forzare un riavvio. Se lo schermo rimane nero, collegare il caricabatterie e attendere qualche minuto prima di riprovare.

Come ripristinare il GAMEPAD 2 alle impostazioni di fabbrica ?

Spegnere il dispositivo. Tenere premuto il pulsante Volume+, quindi premere ON/OFF. Nel menu di ripristino, utilizzare i pulsanti del volume per navigare e ON/OFF per confermare. Selezionare 'Wipe data/factory reset', poi 'Yes -- delete all user data' e infine 'Reboot system now'.

Come prolungare l'autonomia della batteria ?

Ridurre la luminosità dello schermo e disattivare le connessioni WiFi o Bluetooth quando non vengono utilizzate. Chiudere le applicazioni in background con l'app System Monitor.

Come eliminare una configurazione di mappatura per un gioco ?

Aprire l'ARCHOS mapping tool, selezionare l'icona di eliminazione (cestino) sul pulsante di mappatura che si desidera eliminare. Per cancellare l'intera configurazione di un gioco, utilizzare l'opzione 'Cancella' nello strumento e confermare.

Come cambiare lo sfondo della schermata home ?

Tenere premuto il dito su uno spazio vuoto della schermata home finché non appare un menu. Scegliere 'Sfondi' e selezionare l'immagine desiderata tra le opzioni disponibili.

Come bloccare lo schermo del GAMEPAD 2 con un codice ?

Accedere alle Impostazioni tramite la barra di stato, quindi selezionare 'Sicurezza' > 'Blocco schermo'. Scegliere il tipo di blocco (schema, codice PIN o password) e seguire le istruzioni sullo schermo.

Cosa fare se la ricezione WiFi è troppo debole ?

Allontanarsi dagli ostacoli e avvicinarsi al punto di accesso WiFi. Verificare di non essere troppo lontani. Aggiornare il software tramite il sito archos.com/support. Ripristinare le impostazioni WiFi nelle Impostazioni di rete. Se il problema persiste, contattare il proprio fornitore di accesso.

MANUALE UTENTE GAMEPAD 2 ARCHOS

Avvia ARCHOS Mapping-Tool

Contenuto della confezione 82 Avvio 83 Descrizione dell'ARCHOS 84 Connessione a una rete WiFi 86 ARCHOS mapping tool 88 L'interfaccia di Android™ 94 Conoscere Android™ 98 Soluzione dei problemi 100

Per ulteriori informazioni, consultare le FAQ del vostro prodotto su www.archos.com.

Accertarsi di aver fatto tutto il materiale prima di considerare l'eventuale restituzione del prodotto.

Contenuto della confezione

ARCHOS GAMEPAD 2

Guida dell'utente

Garanzia, note legali e sulla sicurezza

Cavo USB

Caricatore

Avvio

Caricamento della batteria

1. Caricare il dispositivo collegando il cavo di alimentazione nella porta micro-USB. Il dispositivo GamePad inizierà a ricaricarsi.
2. Premere il pulsante On/Off per accendere il prodotto. Mentre la batteria si ricarica, la spia dell'indicatore di ricarica è accesa.
3. Durante il caricamento è possibile usare GamePad.
4. Caricare completamente il dispositivo al primo utilizzo.
5. Utilizzare solo il caricabatteria incluso.

Quando il tuo dispositivo è completamente scarico, devi caricarlo per almeno 10 minuti prima che possa essere visualizzata l'icona di ricarica della batteria.

CONSIGLI:

Per ricevere un'assistenza più completa, registrare il prodotto.

Con un computer, andare su www.archos.com/register.

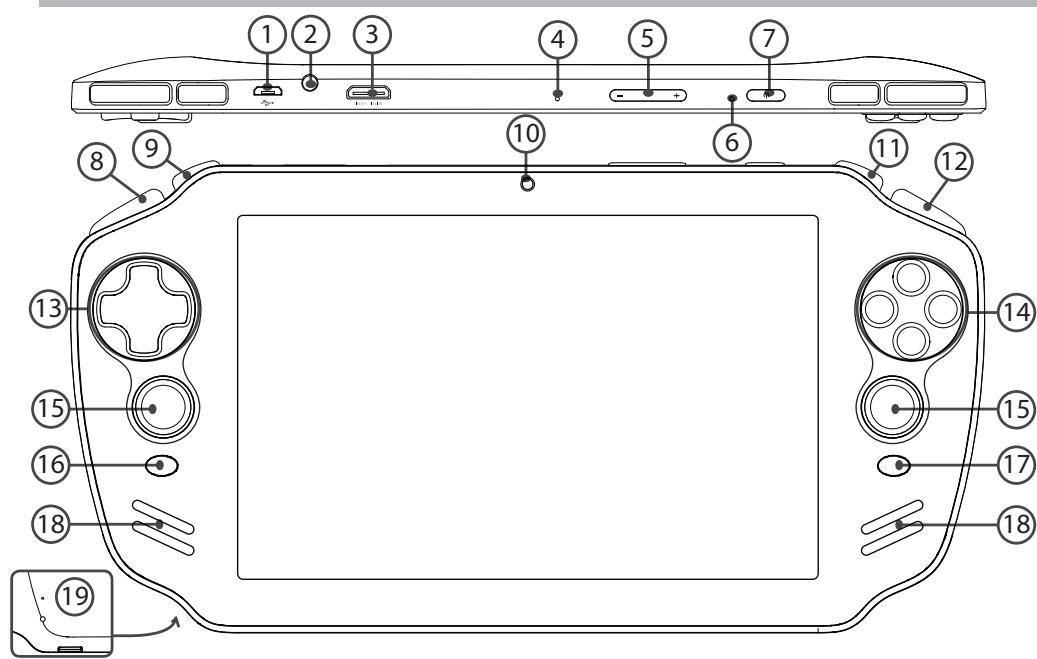

Descrizione del GamePad

1 Porta micro-USB ② Spinotto cuffie 3 Uscita video mini HDMI* (4) Microfono incorporato (5) Tasti volume 6 Spia dell'indicatore di ricarica 7 Pulsanti ON/OFF 8 Pulsanti L1 9 Pulsanti L2 10 Webcam

11 Pulsanti L2 12 Pulsanti R2 13 Tastierino direzionale 14 Pulsante A,B,Y,X 15 Stick analogici 16 Pulsante SELECT (SELEZIONA) 17 Pulsante START (AVVIO) 18 Altoparlante 19 Lettore di schede micro SD

• Con cavo video opzionale (HDMI / mini HDMI).

Connessione a una rete wireless

ATTENZIONE: Accertarsi di essere in una zona coperta da WiFi.

①Tocca e tieni premute le icone dell'orario e della batteria per visualizzare la barra di stato. Viene visualizzata una linea blu.

② Trascina la linea blu verso il basso per visualizzare il dashboard di stato.

③ Tocca "WiFi off" nel dashboard di stato. Verrà visualizzata la pagina WiFi.

④ Se la rete WiFi è disattivata, spostare il pulsante WiFi sulla posizione "ON".

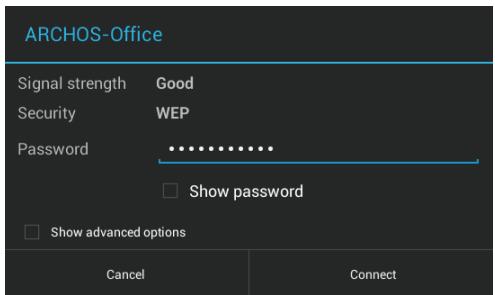

⑤ Una volta attivata la rete WiFi, GamePad scansionerà le reti WiFi presenti. Selezionare il nome di rete a cui si desidera connettersi.

Le reti private vengono visualizzate con un lucchetto e richiedono l'inserimento di una password.

CONSIGLI:

• Quando si inserisce una password WiFi, si consiglia di selezionare «Visualizza password». Per ottenere la password (impostazioni) WiFi corretta per la rete, contattare il fornitore della rete WiFi. Se la rete WiFi è attiva e ci si trova all'interno di una rete precedentemente utilizzata, il nostro GamePad automaticamente tenterà di collegarsi nuovamente alla stessa rete.
• Per mantenere attiva (ON) la connessione WiFi quando il dispositivo è in modalità sleep, selezionare l'icona Menu nella pagina "WiFi". Poi selezionare Advanced > Keep WiFi on during sleep > Always [Avanzate > Mantieni attivo il WiFi in modalità sleep > Sempre].

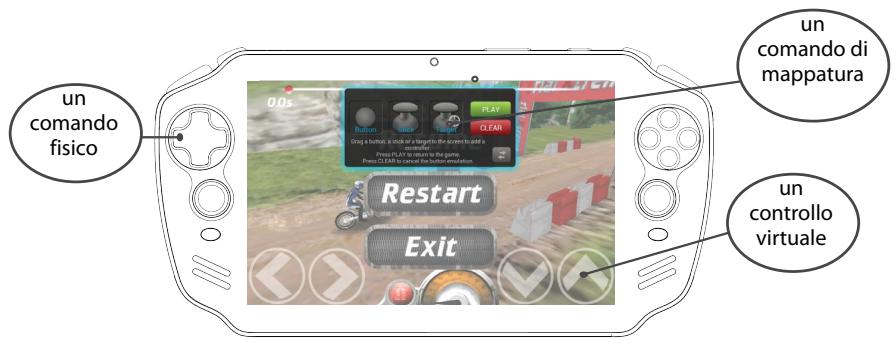

ARCHOS mapping tool

ARCHOS mapping tool è un'applicazione installata sul GamePad. Permette di collegare i comandi virtuali dei giochi ai comandi fisici del GamePad utilizzando i comandi di mappatura.

Suggerimento 1:

All'interno di ARCHOS mapping tool, risiedono più profili di mappatura per oltre 100 giochi. Inoltre, molti giochi funzionano automaticamente con pulsanti fisici.

Suggerimento 2:

Ogni volta in cui viene lanciato un gioco i cui comandi virtuali sono mappati, verrà selezionato automaticamente il corretto profilo di mappatura.

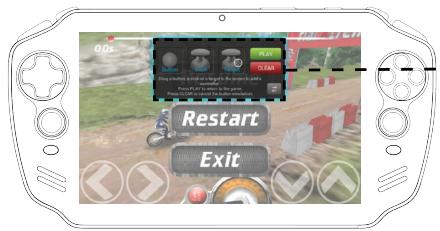

Avvio di ARCHOS mapping tool

1. Lanciare un gioco. Quando si arriva alla schermata iniziale, vengono visualizzati i comandi virtuali.
2. Selezionare l'icona ARCHOS mapping tool nella barra di sistema.

• Icona ARCHOS mapping tool

Viene visualizzata la mappatura in sovrimpressione con l'interfaccia del mapping tool.

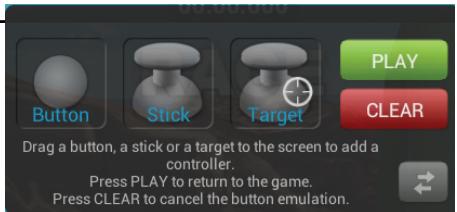

Interfaccia ARCHOS mapping tool

ARCHOS mapping tool

Posizionamento di un lavoro di mappatura

Trascinare tenendo premuto il comando di mappatura verso il pulsante virtuale desiderato.

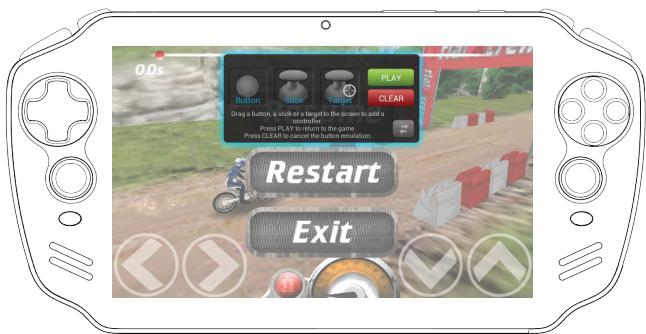

Esistono tre tipi di controllo di mappatura

Pulsante

Per il tastierino

direzionale ⟨,⟩,↙,△

i pulsanti X, Y, B, A e i

pulsanti L1, R1, L2, R2,

Start, Select.

Stick

Pergli stick

direzionali

analogici

Target

Per mirare al bersaglio con gli

stick analogici. Di norma viene

posizionato nell'area centrale

dello schermo nei giochi di tiro.

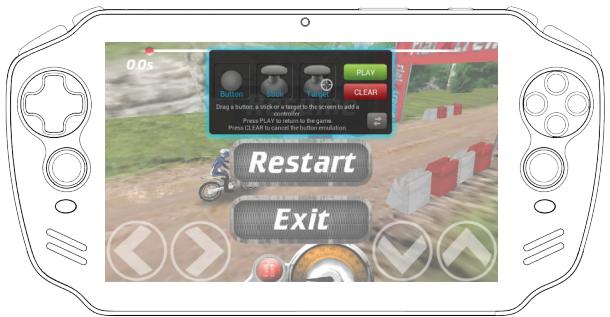

Collegamento di un lavoro di mappatura a un lavoro fisico

1. Quando un dato di mappatura viene posizionato su un dato virtuale, vi verrà richiesto di selezionare il dato fisico desiderato a cui volete associarlo.

1. Una volta associato il dato fisico al dato di mappatura, il nome del dato fisico verrà visualizzato sul dato di mappatura.

ARCHOS mapping tool

Ingrandimento di un lavoro di mappatura

Alcuni comandi virtuali sono più grande dei comandi di mappatura.

1. Ridimensionare con stick analogico destro.
2. Premere il pulsante A per confermare.

È possibile allargare i comandi di mappatura Stick e Target.

Salvataggio dei parametri

Una volta mappati i comandi virtuali di un gioco, selezionare "Play" (Riproduci) per confermare.

Il profilo viene salvato e associato a quel gioco.

La mappatura in sovraimpressione scompare ed è ora possibile giocare.

Ogni volta che si avvia il gioco, si è detto che l'emulazione dei tasti virtuali è attiva. Ciascuna mappatura è specifica per ciascun gioco.

Premere la notifica per visualizzare il profilo di mappatura del gioco. È possibile modificarlo o eliminarlo.

D&R riguardanti la mappatura

È stato posizionato un dato di mappatura su un dato virtuale ma non è disponibile alcuna opzione?

1. Premere il comando di mappatura. Verrà visualizzata una casella del menu.
2. Selezionare l'icona per impostare il dato di mappatura.

Si vuole rimuovere un dato di mappatura impostato?

1. Premere il comando di mappatura. Verrà visualizzata una casella del menu.
2. Selezionare l'icona × per rimuovere il dato di mappatura.

Si vuole rimuovere un profilo di mappatura impostato per un gioco?

1. Nell'interfaccia del gioco, selezionare l'icona ARCHOS mapping tool.
2. Da ARCHOS mapping tool, selezionare "Clear" (Cancella).
3. Selezionare "OK" per confermare.

Opzioni di visualizzazione

Rimozione di un profilo di mappatura

Selezionare la ricerca per testo o per voce. ② Applicazioni Android™ Selezionare per avviare un'applicazione. (3) Icone permanenti di accesso rapido alle app Android™ 4 "Indietro" ⑤ "Home" ⑥ "Applicazioni recenti" 7 Icona ARCHOS mapping tool " Tutte le applicazioni"

Selezionare questa icona per visualizzare tutte le applicazioni e i widget si accenderanno sul vostro ARCHOS. Tutte le applicazioni scaricate sono qui.

9 Barra di stato

Che visualizza le notifiche e le impostazioni rapide.

Interfaccia Android™

3:18 Impostazioni rapide

1 Utente corrente(1) 2 Per regolare la luminosità dello schermo. 3 Per accedere a tutte le impostazioni. 4 Per attivare/disattivare la connessione WiFi. 5 Per attivare/disattivare l'orientamento automatico dello schermo quando si ruota ARCHOS. 6 Percentuale di batteria rimasta 7 Per attivare/disattivare la connessione Bluetooth. 8 Per attivare il display wireless(2)

(1) Il nuovo supporto multi-utente per i tablet permette a utenti diversi di avere ciascuno il proprio spazio distinto e personalizzabile su un singolo dispositivo. Può aggiungere utenti in Settings > Device [Impostazioni > Dispositivo]. (2) Puoi condividere film, filmati di YouTube e tutto ciò che vedi sullo schermo su un televisore HDTV. Per ritrasmettere il contenuto del loro schermo in modo semplice e veloce, devi collegare un adattatore display wireless a una qualsiasi TV abilitata HDMI

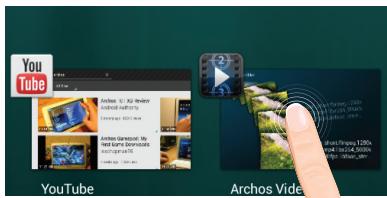

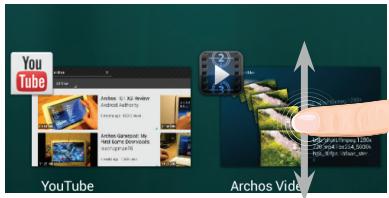

Applicazioni recenti

Apre un elenco di immagini in miniatura delle applicazioni su cui si è lavorato di recente:

Tocca: per aprire un'app.

Tieni premuto: visualizza le opzioni.

Scorri verso l'alto o il basso: chiudi un'app.

Conoscere Android™

Schermata iniziale estesa:

Navigare tra i vari pannelli della schermata iniziale scorrendo da sinistra a destra.

Spostare una voce della schermata iniziale:

Selezionare e tenere il dito su di essa fino a quando si visualizzano le linee della griglia di posizionamento, quindi scorrere nella posizione desiderata e togliere il dito.

Rimuovere una voce della schermata iniziale:

Selezionare e tenerla, scorrere il dito verso la parte superiore dello schermo e lasciare sull'icona "Rimuovi".

Disinstallare una voce:

Dalle schermate Tutte le applicazioni, selezionare e tenere, scorrere il dito verso la parte superiore dello schermo e lasciare su "Cestino disinstalla".

Creare cartelle di applicazioni:

Lasciare un'icona di applicazione su un'altra icona della schermata iniziale e le due icone si combineranno.

Widget:

Selezionare l'icona "Tutte le applicazioni" della schermata iniziale. Toccare i "Widget" sulla parte superiore dello schermo. Dalla schermata principale Widget, è possibile spostare i widget proprio come si fa per le icone delle applicazioni.

Modificare lo sfondo:

Tenere il dito sulla schermata su una posizione vuota, quindi selezionare dall'elenco.

Blocco del touchscreen:

Dal pannello delle impostazioni rapide nella barra di stato, selezionare impostazioni. Scorrere e selezionare "Protezione" > "Bloccare il touchscreen". Selezionare il tipo di blocco che si desidera usare. Dopo aver impostato un blocco, un lucchetto viene visualizzato ogni volta che lo schermo si apre, richiedendo sequenza, PIN o altra chiave specificata.

Soluzione dei problemi

Nel caso in cui il dispositivo sembri bloccato:

Premere il pulsante ON/OFF per 10 secondi.

Nel caso in cui il dispositivo non si accenda:

1. Caricare il dispositivo.
2. Premere il pulsante ON/OFF per 10 secondi.

Se il dispositivo è completamente scarico

Caricare il dispositivo per almeno 10 minuti prima che si accenda.

Se si desidera estendere la vita della batteria:

Diminuire la luminosità dello schermo e spegnere le connessioni wireless non in uso.

Se il dispositivo funziona troppo lentamente:

Chiudere tutte le applicazioni non attualmente in uso. Utilizzare l'applicazione System monitor.

Se la ricezione WiFi è troppo lenta:

Accertarsi di non essere troppo lontani dal punto WiFi.

Aggiornare il firmware del dispositivo: http://www.archos.com/support.

Ripristinare le impostazioni di connessione.

Contattare il fornitore della connessione WiFi.

Se si desidera ripristinare il prodotto (password dimenticata? cancellare tutte le impostazioni?):

1. Tenere premuto Volume+ e premere il pulsante ON / OFF. Il ripristino del sistema Android è visualizzato.
2. Utilizzare i pulsanti del Volume per scorrere e il pulsante ON/OFF per confermare.
3. Selezionare "Wipe data/factory reset" e confermare.
4. Selezionare "Yes -- delete all user data" e confermare.
5. Selezionare "Reboot system now" e confermare.
