Produkttyp	Multimeter
Marke	Clas Ohlson
Modell	UT120A
Abmessungen (L x B x H)	110 x 58 x 11 mm
Gewicht (inkl. Batterie und Messleitungen)	ca. 76 g
Stromversorgung	1 x CR2032 3V-Batterie
Display	LCD, max. 3999 Zählwerte
DC-Spannungsbereich	400 mV bis 600 V (Genauigkeit: ±0,8%+1 bis ±1%+3)
AC-Spannungsbereich	4 V bis 600 V (Genauigkeit: ±1,2%+3 bis ±1,5%+5)
Widerstandsbereich	400 Ω bis 40 MΩ (Genauigkeit: ±1%+2 bis ±1,5%+2)
Frequenzbereich	10 Hz bis 100 kHz (Genauigkeit: ±0,5%+3)
Diodentest	Durchlassspannung 0,5–0,8 V, Leerlaufspannung 1,5 V
Durchgangsprüfung	Summer ertönt bei Widerstand < 60 Ω
Sicherheitskategorie	CAT II 600 V, Verschmutzungsgrad 2
Automatische Abschaltung	Nach 30 Minuten Inaktivität
Betriebstemperatur	0 °C bis +40 °C (≤75 % relative Luftfeuchtigkeit bis 30 °C, ≤50 % darüber)
Lagertemperatur	-10 °C bis +50 °C (≤75 % relative Luftfeuchtigkeit bis 30 °C, ≤50 % darüber)
Maximale Betriebshöhe	2000 m über dem Meeresspiegel
Zubehör im Lieferumfang	Messleitungen, CR2032-Batterie, Benutzerhandbuch
Reinigung	Mit einem feuchten, weichen Tuch abwischen; mildes Reinigungsmittel; keine Lösungsmittel
Reparierbarkeit	Nur Batteriewechsel; keine vom Benutzer wartbaren Teile im Inneren

Häufig gestellte Fragen - UT120A Clas Ohlson

Wie messe ich Gleichspannung mit dem UT120A?

Stellen Sie den Multifunktionsschalter auf DCV. Verbinden Sie die schwarze Messleitung mit dem negativen (-) Pol und die rote Leitung mit dem positiven (+) Pol. Lesen Sie den Wert auf dem Display ab. Wenn die Leitungen vertauscht sind, erscheint ein Minuszeichen. Stellen Sie nach der Messung den Schalter auf OFF.

Wie messe ich Wechselspannung?

Stellen Sie den Multifunktionsschalter auf ACV. Verbinden Sie die Messleitungen mit den Messpunkten. Lesen Sie den Wert auf dem Display ab. Das Display zeigt 'AC' und 'AUTO'. Drehen Sie den Schalter nach Gebrauch auf OFF.

Wie messe ich Widerstand?

Stellen Sie den Multifunktionsschalter auf Ω (Widerstand). Verbinden Sie die Messleitungen mit dem Stromkreis. Lesen Sie den Wert ab. Wenn der Stromkreis offen ist, wird 'OL' angezeigt. Stellen Sie sicher, dass der Stromkreis vor der Messung spannungsfrei ist.

Wie teste ich eine Diode?

Stellen Sie den Schalter auf +·s (Diode/Durchgang). Drücken Sie SELECT einmal, um in den Diodenmodus zu gelangen. Verbinden Sie die schwarze Leitung mit der Kathode und die rote Leitung mit der Anode. Die Durchlassspannung (typischerweise 0,5–0,8 V) wird angezeigt. Vertauschen Sie die Leitungen, um 'OL' zu prüfen (gute Diode).

Wie führe ich eine Durchgangsprüfung durch?

Stellen Sie den Schalter auf +·s. Drücken Sie SELECT zweimal, um den Durchgangsmodus auszuwählen. Verbinden Sie die Messleitungen mit dem Stromkreis. Wenn der Widerstand < 60 Ω beträgt, ertönt der Summer kontinuierlich. Bei > 60 Ω oder offenem Stromkreis ertönt kein Ton. Stellen Sie sicher, dass der Stromkreis spannungsfrei ist.

Wie wechsle ich die Batterie?

Wenn das Batteriesymbol () angezeigt wird, entfernen Sie die Messleitungen vom Stromkreis. Schalten Sie das Messgerät aus. Schrauben Sie die Batterieabdeckung ab, drücken Sie die alte CR2032-Batterie heraus, setzen Sie eine neue mit der positiven (+) Seite nach oben ein. Setzen Sie die Abdeckung wieder auf und ziehen Sie die Schraube fest.

Was bedeutet <b>OL</b> auf dem Display?

OL steht für Over Limit (Überlauf). Es zeigt an, dass der Messwert den ausgewählten Bereich überschreitet oder der Stromkreis offen ist. Bei Widerstand bedeutet es einen offenen Stromkreis. Bei Spannung bedeutet es, dass der Eingang für den Bereich zu hoch ist.

Wie genau ist das UT120A?

Die Genauigkeit hängt von der Funktion und dem Bereich ab. Für Gleichspannung: ±(0,8%+1) bis 400 V, ±(1%+3) bei 600 V. Wechselspannung: ±(1,2%+3) bis ±(1,5%+5). Widerstand: ±(1%+2) bis ±(1,5%+2). Frequenz: ±(0,5%+3). Vollständige Spezifikationen finden Sie im Handbuch.

Wie funktioniert der Schlafmodus?

Das Messgerät schaltet sich nach 30 Minuten Inaktivität automatisch aus. Zum Reaktivieren drehen Sie den Funktionsschalter oder drücken Sie eine Taste. Um den Schlafmodus zu deaktivieren, halten Sie SELECT etwa 5 Sekunden gedrückt, während Sie den Schalter einschalten; das Messgerät schaltet sich nicht automatisch aus, bis es aus- und wieder eingeschaltet wird.

Kann ich mit dem UT120A Strom messen?

Nein, das UT120A misst keinen Strom (Ampere). Es misst Gleich-/Wechselspannung, Widerstand, Frequenz, Diodendurchlassspannung und Durchgang. Für Strommessung benötigen Sie ein anderes Multimeter mit einem Stromeingang.

BEDIENUNGSANLEITUNG UT120A Clas Ohlson

Datahold-funktion aktiverad.

Sleep-läge aktiverat.

Visar negativavläsning.

AC-avläsning.

DC-avläsning.

Art.Nr. 36-5255 Modell UT120A

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Über das Messinstrument

Das Messgerät ist für die Überspannungskategorie CAT II bis 600 V Nennspannung und den Verschmutzungsgrad 2 konstruiert und getestet.

Kategorisierung

Messgeräte werden je nach vorgesehenem Einsatzbereich und deren Sicherheit/Schutz vor Überspannung in verschiedene Kategorien eingeteilt.

Eine Markierung auf dem Messgerät muss diese Kategorie kennzeichnen.

Die Kategorisierung gibt an, wie sicher das Messgerät gegen eventuelle Überspannung, die für den Benutzer eine Gefahr ausmachen kann, ist.

Kurz kann die Kategorisierung auf folgende Art beschrieben werden:

Bei einer plötzlichen Überspannung im Stromnetz (z. B. bei Blitzeinschlag in Niederspannungsleitung) ist die Gefahr dort am größten, wo der Strom in ein Gebäude gespeist wird. Im Inneren des Gebäudes erhöht sich der Wiederstand (die Impedanz) in den Leitungen und den ange schlossenen Geräten, was die Überspannung verteilt und verkleinert. Die Kategorie des Messgerätes beschreibt also, für welche elektrische Umgebung das Gerät vorgesehen ist.

Es gibt folgende Kategorien für Messgeräte:

• Kategorie I: Für Messungen an Elektronik und Produkten mit eingebautem Überspannungsschutz.
• Kategorie II: Für Messungen an einphasigen Geräten, die über das Stromnetz des Gebäudes versorgt werden. Sowohl fest installiert, als auch über Stecker angeschlossen.
• Kategorie III: Für Messungen im Stromnetz des Gebäudes. Fest installierte Leitungen, Steckdosen, Sicherungskasten und Verteiler. Dreiphasen-Distribution (alle Speisungskabel sowie dreiphasigen Geräten).
• Kategorie IV: Dreiphasige Spannung auf primärem Niveau und Leiter für den Außenbereich.

Dieses Multimeter gehört zur Überspannungskategorie II und ist für Messungen von Spannungen an einphasigen Geräten bis zu 600 V vorgesehen. Das Gerät ist nicht für Messungen an dreiphasigen Geräten, Leitungen oder Verteilern geeignet, auch wenn diese eine Nennspannung von 600 V nicht überschreiten.

Verschmutzungsgrad

Das Gerät ist so konstruiert, dass es in Umgebungen mit nicht elektrisch leitenden Verschmutzungen benutzt werden kann. Eine Ausnahme ist, dass Leiterverschmutzung durch Kondensation entstehen könnte.

Umgebungen mit Verschmutzungsgrad 2 sind z. B. trockene Wohnräume, Büros, Teststationen oder Labore. Also trockene Umgebungen mit normalem Innenklima.

Das Multimeter darf nicht in Umgebungen benutzt werden, in denen es für elektrisch leitende Verschmutzungen in jedweger Form (fest, flüssig, gasförmig) exponiert werden kann.

Das Multimeter sollte z. B. nicht für eine relative Luftfeuchtigkeit von mehr als 75 % exponiert werden oder in nicht aufgewärmten Umgebungen, in feuchten Umgebungen oder im Außenbereich benutzt werden.

Es ist nicht für die Benutzung in industriellen oder landwirtschaftlichen Umgebungen vorgesehen.

Sicherheitshinweise

• Das Gerät ist nach EMV-Richtlinie 2004/108/EC und Niederspannungsrichtlinie 2006/95/EG getestet und erfüllt Überspannungskategorie II 600 V, Verschmutzungsgrad 2 nach EN 61010–1:2010 sowie EN 61010–031:2002/A1:2008.
• Das Gerät ist zur Benutzung im Innenbereich vorgesehen, Arbeitstemperatur von 0 °C bis +40 °C.
• Ein Befolgen aller Sicherheitshinweise und Betriebsanweisungen sorgt für eine sichere Benutzung des Gerätes.
• Das Gerät nicht benutzen, wenn es oder Teile davon (inkl. Leitungen) beschädigt wirken oder wenn anzunehmen ist, dass es nicht ordnungsgemäß funktioniert.
• Ein Befolgen aller Sicherheitshinweise und Betriebsanweisungen sorgt für eine sichere Benutzung des Gerätes.
• Sicherstellen, dass sich die Finger des Benutzers während der Benutzung hinter dem Fingerschutz der Messleitungen befinden.
• Vor einem Eingriff in eine elektrische Schaltung sicherstellen, dass diese spannungsfrei ist. Auch kleine Spannungsunterschiede/Ströme können gefährlich sein.
• Nicht höhere Spannungen als 600 V DC bzw. 600 V AC RMS mit dem Gerät messen.
• Bei höherer Spannung als 60 V DC bzw. 30 V AC RMS immer sehr VORSICHTIG sein um elektrischen Schlag zu vermeiden. Höhere Spannung birgt ein erhöhtes Risiko für elektrischen Schlag.
• Vor dem Messvorgang die richtige Messfunktion einstellen und diese während dem Messvorgang nicht ändern.
• Nie das Gerät bei offenem Batteriefach oder Rückseite benutzen.
• Zum Vermeiden von elektrischem Schlag oder Schäden am Gerät nie die Messgrenzen überschreiten. Bei falscher Benutzung erlischt die Garantie.

• Das Gerät ist nicht zur Benutzung oder Aufbewahrung in Umgebungen mit hoher Temperatur/Luftfeuchtigkeit, in explosionsgefährlichen Umgebungen oder in der Nähe von starken Magnetfeldern geeignet.

• Wenn das Batteriewarnsymbol angezeigt wird sofort die Batterie austauschen.
  Eine schwache Batterie kann dazu führen, dass ein falscher Messwert angezeigt wird und beinhaltet somit ein Sicherheitsrisiko.

• Das Multimeter und dessen Zubehör nicht auseinandernehmen oder auf irgendeine Weise ändern.
• Bei längerer Nichtbenutzung die Batterie entnehmen.
  • Das Gerät nach Benutzung immer abschalten.
• Bei starken elektrischen Magnetfeldern in der Umgebung können fehlerhafte Messwerte angezeigt werden. Das Gerät wird jedoch nicht nachhaltlich beeinträchtigt.

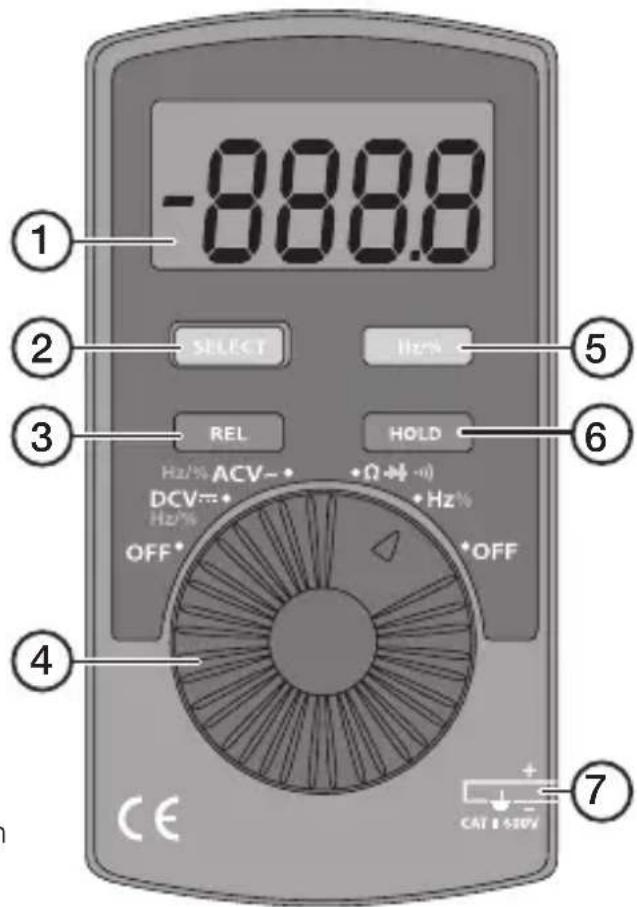

Funktionen

1. LCD-Display
2. [SELECT] Wiederholt drücken, um die gewünschte Messfunktion auszuwählen: Widerstand, Diodentest oder Durchgangsprüfung (nur in Messposition Ω).

3. [REL △] Relative Messung, einmal drücken um den aktuellen Wert als Referenzpunkt zu benutzen und frühere Werte von dem aktuellen Wert abzuziehen*. Einmal drücken, um in den normalen Messungsmodus zurückzukehren. Diese Funktion ist bei Frequenzmessung oder relativer Pulslänge (Tastgrad) nicht zugänglich. Bei relativer Messung wird das Symbol △ auf dem Display angezeigt.

4. Messfunktionswähler mit 5 versch. Messfunktionen.

5. [Hz/%] Frequenzmessung (Hz) oder Tastgrad (%)

6. [HOLD] Einmal drücken, um den aktuellen Wert zu speichern, nochmals drücken, um in den normalen Messungsmodus zurückzukehren. Wenn Hold aktiviert ist wird das Symbol „H“ im Display angezeigt.

7. Messleitungen: Schwarz (−, negativ), Rot (+, positiv)

* Beispiel: Ein gespeicherter Messwert beträgt 20,3 V und der aktuelle Messwert beträgt 22,0 V. Im Display wird mit aktivierter REL-Funktion 1,7 V angezeigt.

Displaysymbole

Datahold-Funktion aktiviert.

Sleep-Modus aktiviert.

Zeigt negative Ablesung an.

AC-Ablesung.

DC-Ablesung.

Autorange aktiviert (automatische Einstellung des Messbereiches).

Der Messwert ist zu hoch um im gewählten Messbereich angezeigt zu werden.

Indikatorlampe für Diodentest.

Summer aktiviert für Durchgangsprüfung.

Batteriewarnung, Batterie austauschen.

Relative Messung ist aktiviert, gespeicherter Messwert minus aktuellem Messwert wird angezeigt.

Widerstand: Ω (ohm), kΩ (kiloohm), MΩ (megaohm).

V Spannung: mV (millivolt), V (volt).

Frequenz: Hz (hertz), kHz (kilohertz).

Bedienung

Achtung:

• Vor Spannungsmessung immer sicherstellen, dass das Multimeter auf den richtigen Messbereich eingestellt ist und nicht auf Widerstand- oder Diodentest.
• Beim Messen von Spannung über 60 V immer äußerst vorsichtig sein, vor allem bei Messobjekten mit hoher Leistung.
• Sicherstellen, dass der zu messende Kreis nicht stromführend ist, wenn Widerstand gemessen, Durchgang geprüft oder eine Diode getestet wird.
• Immer sicherstellen, dass die richtige Funktion und der richtige Messbereich eingestellt wird.
• Äußerste Vorsicht ist bei induktiven Komponenten, z. B. Trafo, Relaisspule, geboten. Am Messpunkt kann beim Trennen vom Stromkreis durch Induktion Hochspannung entstehen.
• Sicherstellen, dass die Messleitungen in einwandfreiem Zustand sind und dass deren Isolierung nicht beschädigt ist.
• Sicherstellen, dass die in den technischen Daten angegebene Überlastungsgrenze nicht überschritten wird.

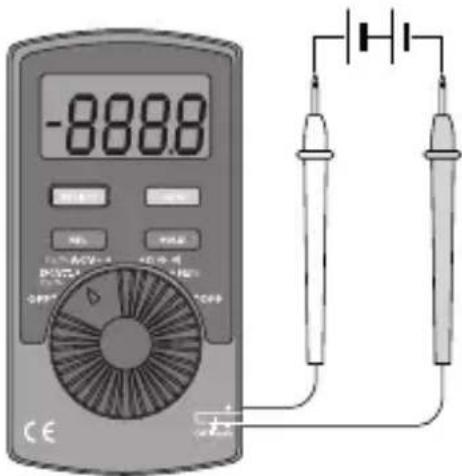

Spannungsmessung DC

1. Den Messfunktionswähler auf DCV stellen um das Multimeter anzuschalten. „DC“ und „AUTO“ werden auf dem Display angezeigt.
2. Die Messleitungen an die zu messende Spannungsquelle anschließen. Schwarzes Kabel an negativen (-) und rotes Kabel an positiven (+) Messpunkt.
3. Den Messwert vom Display ablesen. Hinweis: Falls die Testkabel mit der falschen Polarität angeschlossen wurden, wird ein Minus (−) vor dem Messwert angezeigt.
4. Den Messfunktionswähler auf OFF stellen um das Multimeter anzuschalten.

Spannungsmessung AC

1. Den Messfunktionswähler auf ACV stellen um das Multimeter anzuschalten. „AC“ und „AUTO“ werden auf dem Display angezeigt.
2. Die Messleitungen an die Messpunkte anschließen.
3. Den Messwert vom Display ablesen.
4. Den Messfunktionswähler auf OFF stellen um das Multimeter auszuschalten.

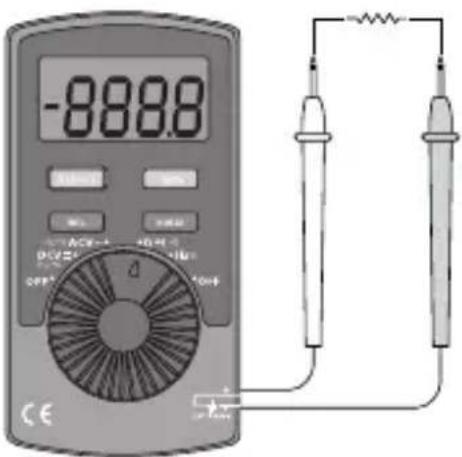

1. Den Messfunktionswähler auf Ω stellen um das Multimeter anzuschalten. Auf dem Display wird „MΩ“ angezeigt.
2. Die Messleitungen an das Messobjekt anschließen.
3. Den Messwert vom Display ablesen. Wenn kein Signal zugänglich ist (z. B. wenn der zu messende Kreis offen ist), wird „OL“ auf dem Display angezeigt.
4. Den Messfunktionswähler auf OFF stellen um das Multimeter auszuschalten.

Warnung: Vor dem Messvorgang sicherstellen, dass das Messobjekt nicht stromführend ist.

• Durch die Messleitungen können 0,1–0,3 Ω zum eigentlichen Messwert hinzugefügt werden. Um exakte Messwerte an Komponenten mit niedrigem Widerstand zu erreichen, die Messleitungen kurzschließen um so Abweichungen zu vermeiden.
• Beim Messen von hohem Widerstand (>1 MΩ) ist es normal wenn der Messwert erst nach einiger Zeit stabilisiert wird.

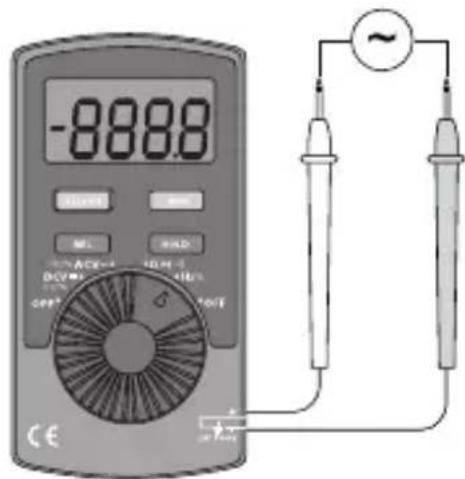

Frequenzmessungen und Messungen der relativen Pulslänge (Tastgrad)

1. Den Messfunktionswähler auf Hz % stellen um das Multimeter anzuschalten. „Hz“ oder „%“ wird im Display angezeigt.
2. Mehrmals auf [Hz %] drücken, um Frequenzmessung (Hz) oder Messung der relativen Pulslänge (Tastgrad) (%) auszuwählen.
3. Die Messleitungen an das Messobjekt anschließen.
4. Den Messwert vom Display ablesen.
5. Den Messfunktionswähler auf OFF stellen um das Multimeter auszuschalten.

Warnung: Vor dem Messvorgang sicherstellen, dass das Messobjekt nicht stromführend ist.

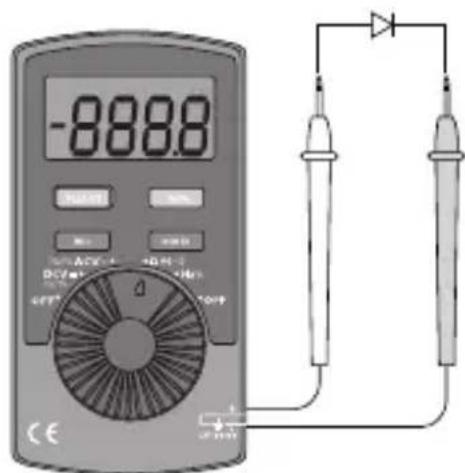

1. Den Messfunktionswähler auf stellen um das Multimeter anzuschalten. Auf dem Display wird „MΩ“ angezeigt.

2. Einmal auf [ SELECT ] drücken, um Messung des Schwellenwerts von Dioden auszuwählen (V). ▶, „OL“ und „V“ werden im Display angezeigt.

3. Die schwarze Messleitung an die Kathode und die rote Messleitung an die Anode der zu testenden Diode anschließen. Den Wert für die Durchlassspannung auf dem Display ablesen. Sollte auf dem Display „1“ angezeigt werden, versuchen die Polarität zu vertauschen.

4. Den Messfunktionswähler auf OFF stellen um das Multimeter auszuschalten.

Warnung:

Sicherstellen, dass der zu messende Kreis nicht stromführend ist wenn eine Diode getestet wird. Äußerste Vorsicht ist bei induktiven Komponenten, z. B. Trafo oder Relaisspule, geboten. Sicherstellen, dass diese vor dem Messvorgang komplett entladen sind. Am Messpunkt kann beim Trennen vom Stromkreis durch Induktion Hochspannung entstehen.

Hinweis: Eine gute Diode hat in einer Schaltung eine Durchlassspannung von 0,5–0,8 V. Die Sperrspannung kann je nach Wiederstand der anderen Leitungswege sehr unterschiedlich sein.

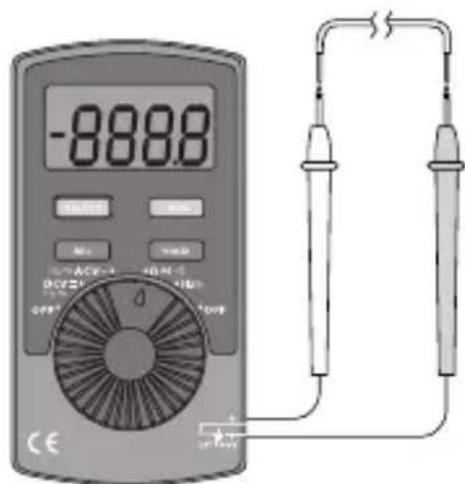

Durchgangsprüfung

1. Den Messfunktionswähler auf stellen um das Multimeter anzuschalten. „OL“ und „Ω“ werden im Display angezeigt.
2. [ SELECT ] zweimal drücken, um die Durchgangsprüfung zu deaktivieren.

3. Die Messleitungen an die zu prüfenden Leiterenden anschließen.

4. Kein Kabelbruch: Der Summer ertönt konstant wenn der Widerstand geringer als 60 Ω ist.

5. Kabelbruch: Der Summer ertönt nicht.

6. Den Messfunktionswähler auf OFF stellen um das Multimeter auszuschalten.

Sicherstellen, dass der zu messende Kreis während der Durchgangsprüfung nicht stromführend ist.

Äußerste Vorsicht ist bei induktiven Komponenten, z. B. Trafo oder Relaisspule, geboten. Sicherstellen, dass diese vor dem Messvorgang komplett entladen sind. Am Messpunkt kann beim Trennen vom Stromkreis durch Induktion Hochspannung entstehen.

Bei höherer Spannung als 60 V DC bzw. 30 V AC RMS immer sehr VORSICHTIG sein um elektrischen Schlag zu vermeiden. Höhere Spannung birgt ein erhöhtes Risiko für elektrischen Schlag.

Hinweis: Prüfspannung bei offenem Kreis ca. 0,45 V.

Sleep (automatische Abschaltung)

Um die Lebensdauer der Batterie zu erhöhen hat das Gerät eine automatische Abschaltfunktion. Wenn für 30 Minuten keine Messfunktion benutzt wird schaltet sich das Gerät automatisch ab.

Den Messfunktionswähler drehen oder auf einen der Knöpfe drücken um das Gerät einzuschalten.

Hinweis: Die Sleep-Funktion kann beim Einschalten des Gerätes deaktiviert werden, indem [SELECT] für ca. 5 Sekunden gedrückt gehalten wird und dabei der Messfunktionswähler auf die gewünschte Funktion gedreht wird. Mit deaktivierter Sleep-Funktion wird das Gerät nicht automatisch abgeschaltet und Messungen können länger als 30 Minuten durchgeführt werden.

Hinweis: Am besten das Gerät immer am Messfunktionswähler abschalten. so wird es direkt abgeschaltet.

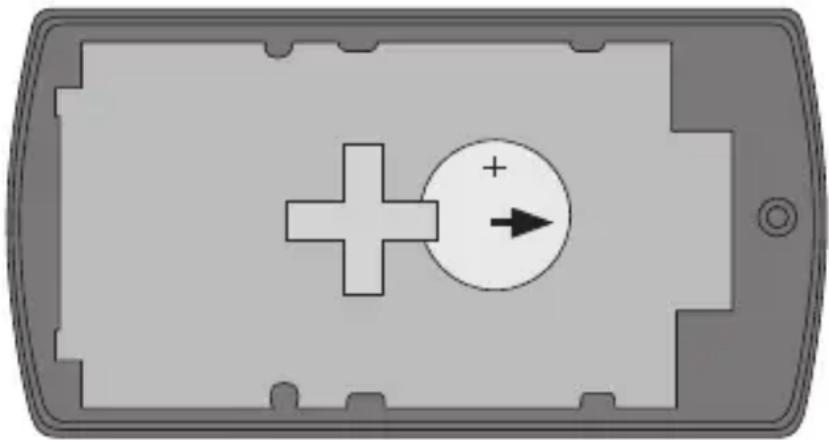

Batterie auswechseln

Wenn das Batteriewarnsymbol angezeigt wird sofort die Batterie austauschen.

Warnung:

Vor dem Batteriewechsel die Messleitungen vom zu messenden Objekt abnehmen.

1. Das Multimeter ausschalten.
2. Die Schraube an der Batterieabdeckung lösen.
3. Die verbrauchte Batterie zur Seite hin entfernen und durch eine neue CR2032-Batterie (3 V) ersetzen (+ nach oben).
4. Die Batterieabdeckung festdrücken, zuerst auf der Seite des Displays, dann die ganze Abdeckung. Die Schraube anziehen.

Pflege

• Das Gerät vor Pflege und Wartung immer abschalten.
• Das Gerät mit einem weichen, leicht befeuchteten Tuch reinigen. Ein mildes Reinigungsmittel verwenden, keine scharfen Chemikalien oder schleifende Reinigungsmittel.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Allgemeine Daten

Nicht höhere Spannungen als 600 V DC bzw. 600 V AC RMS mit dem Gerät messen.

Display LCD-Display, max. Wert 3999

Polarität Automatische Anzeige für negative (−) Polarität

Indikator für zu

hohen Messwert Auf dem Display wird einzig OL angezeigt

Stromversorgung 1 × CR2032-Batterie (3 V)

Lesungen 3-mal pro Sekunde

Messbereich Automatische Einstellung

Batteriewarnung Anzeige von Batteriesymbol im Display

Funktionsumgebung 0 bis +40 °C, bei Luftfeuchtigkeit ≤ 75 % (bis zu +30 °C) und ≤ 50 % (über +30 °C)

Verwahrungsumgebung -10 bis +50 °C, bei Luftfeuchtigkeit ≤ 75 % (bis zu +30 °C) und ≤ 50 % (über +30 °C)

Max. Funktionshöhe Bis zu 2000 m ü NHN

Abmessungen (L × B × T) 110 × 58 × 11 mm

Gewicht Ca. 76 g (inklusive Messleitungen und Batterie)

Messgenauigkeit und elektrische Spezifikationen

Funktion Skala	Auflösung Genauigkeit		(± a % Ablesung, + b Anzahl der relevanten Stellen)	Beschreibung
DC 4 V 1 m	V ± (0,8% +1)	Eingangsimpedanz		≥ 10 MΩ
	40 V 10 mV
	400 V 100 mV
	600 V 1 V ± (1% +3)
AC 4 V 1 m	V ± (1,2% +3)	Eingangsimpedanz		≥ 10 MΩFrequenzbereich: 40–400 Hz; Display: RMS Sinuswelle (Mittelwert)
	40 V 10 mV
	400 V 100 mV
	600 V 1 V ± (1,5% +5)
Widerstand 400	Ω 0,1 Ω ± (1,2% +2) Prüfspannung bei			offenem Kreis ca. 0,45 V.
	4 kΩ 1 Ω ± (1% +2)
	40 kΩ 10 Ω
	400 kΩ	100 Ω
	4 MΩ	1 kΩ	± (1,2% +2)
	40 MΩ	10 kΩ	± (1,5% +2)
Frequenz 99,99 Hz 0,01 Hz ± (0,5% +3) Ankommende				Sinuswelle 10 Hz – 10 kHz: ≥ 1 V RMS 10–100 kHz: ≥ 30 V RMS
Relative Pulslänge (Tastgrad)	0,1–99,9%	0,10%
Diode	→	1 mV 0,5–0,8 V 1,5 V		bei offenem Kreis
Durchgangsprüfung	•••	0,1 Ω Ca ≤ 60 Ω ≤ 60 Ω Summer ertönt. > 60 Ω Summer ertönt nicht.
Batterie			< 2,4 V	Batteriesymbol wird angezeigt.

Sverige

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,

20354 Hamburg
