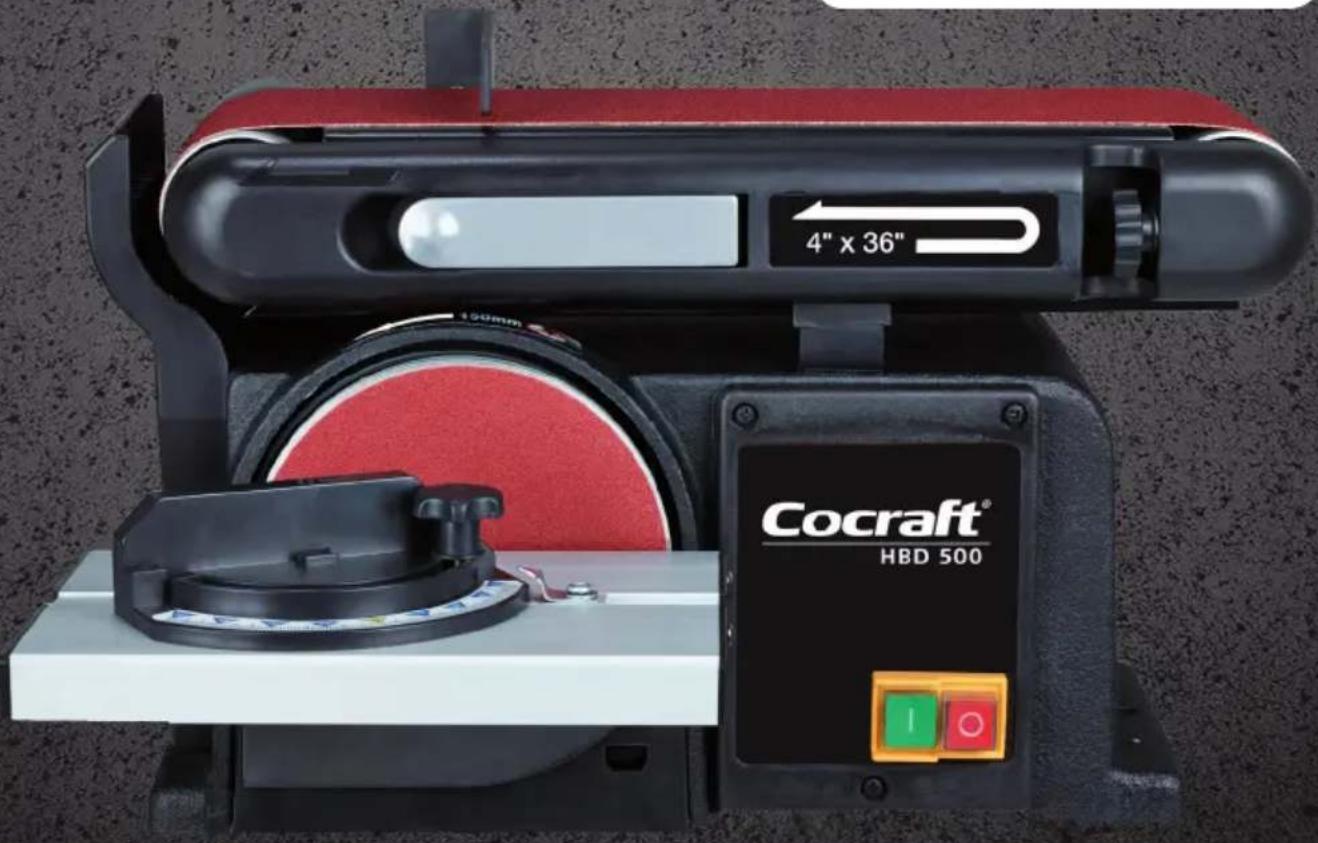

HBD500 - Mühle Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Band- und Tellerschleifer
Marke	Cocraft
Modell	HBD500
Nennspannung	230 V ~ 50 Hz
Nennleistung	500 W
Leerlaufdrehzahl Teller	2850 min⁻¹
Leerlaufgeschwindigkeit Band	7,35 m/s
Schleiftellerdurchmesser	150 mm
Schleifbandgröße	100 x 915 mm
Arbeitstischgröße	160 x 225 mm
Arbeitstischneigung	0 bis 45°
Bandeinheitneigung	0 bis 90°
Schalldruckpegel (LpA)	79,9 dB(A) (K=3 dB(A))
Schallleistungspegel (LwA)	91,1 dB(A) (K=3 dB(A))
Gewicht	19 kg
Schaltertyp	Nullspannungsschalter (Druckknopf)
Staubabsauganschluss	Ja, mit empfohlenem Staubbeutel
Bandlaufverstellung	Einstellknopf an der Seite
Befestigung	Durchgangslöcher in der Grundplatte
Sicherheitsmerkmale	Sicherheitsschutz, Nullspannungsschalter, Not-Aus-Taster

Häufig gestellte Fragen - HBD500 Cocraft

Wie ersetze ich den Schleifteller?

Ziehen Sie den Netzstecker. Entfernen Sie ggf. den Arbeitstisch. Lösen Sie die beiden Schrauben der Tellerschutzhaube, heben Sie die Schutzhaube an, ziehen Sie den alten Teller ab, reinigen Sie die Auflagefläche, setzen Sie den neuen Teller ausgerichtet auf und drücken Sie ihn fest. Bringen Sie die Schutzhaube wieder an.

Wie ersetze ich das Schleifband?

Ziehen Sie den Netzstecker. Neigen Sie die Bandeinheit senkrecht, lösen Sie die zwei Schrauben der Schutzhaube, entfernen Sie die Schutzhaube, entlasten Sie den Bandspannhebel, nehmen Sie das alte Band ab. Legen Sie das neue Band mit Pfeilrichtung ein (Pfeile beachten), spannen Sie den Hebel wieder, setzen Sie die Schutzhaube auf und prüfen Sie den Bandlauf.

Wie stelle ich den Bandlauf des Schleifbands ein?

Stecken Sie den Stecker ein und starten Sie kurz den Motor. Läuft das Band zur Tellerseite hin, drehen Sie den Einstellknopf im Uhrzeigersinn; läuft es weg, drehen Sie gegen den Uhrzeigersinn. Wiederholen Sie den Vorgang, bis das Band mittig läuft.

Welche Sicherheitsvorkehrungen sollte ich beachten?

Tragen Sie stets eine Schutzbrille, halten Sie die Finger von der Schleiffläche fern, stellen Sie sicher, dass der Spalt zwischen Tisch und Band/Teller ≤2 mm beträgt. Schleifen Sie niemals auf der rechten Tellerseite oder am Ende der Umlenkrolle, um Rückschläge zu vermeiden.

Kann ich den Schleifer für Metall verwenden?

Die Anleitung erwähnt, dass beim Schleifen von Metall Funken entstehen können. Wenn Sie Metall schleifen, trennen Sie die Staubabsaugung, blasen Sie Staub weg und entfernen Sie Metallpartikel, bevor Sie wieder Holz schleifen, um Brandgefahr zu vermeiden.

Wie stelle ich den Winkel des Arbeitstisches ein?

Zum Schrägschleifen lösen Sie den Feststellknopf unter dem Tisch, kippen Sie den Tisch auf den gewünschten Winkel (0-45°) und ziehen Sie den Knopf wieder fest. Verwenden Sie die Gehrungslehre für kleine Werkstücke.

Was soll ich tun, wenn der Motor nicht anläuft?

Überprüfen Sie die Stromversorgung und den Schalter. Wenn defekt, ersetzen Sie das fehlerhafte Teil, bevor Sie den Schleifer wieder verwenden.

Wie wechsle ich den Antriebsriemen?

Entfernen Sie die Abdeckung des Antriebsriemens, lösen Sie die drei Kreuzschlitzschrauben, verschieben Sie die obere Rolle, um den neuen Riemen einzulegen, ziehen Sie die Schrauben fest, stellen Sie die Spannung mit einem Schraubendreher in der Spannbohrung ein und setzen Sie die Abdeckung wieder auf.

Was ist die empfohlene Methode zum Schleifen gekrümmter Oberflächen?

Für Innenradien schleifen Sie auf der Umlenkrolle. Für Außenradien schleifen Sie auf der linken Hälfte des Schleiftellers. Schleifen Sie niemals auf der rechten Hälfte oder dem Ende der Umlenkrolle.

Wie entsorge ich den Schleifer?

Entsorgen Sie ihn nicht im Hausmüll. Bringen Sie ihn zu einer lokalen Recyclingstelle oder kontaktieren Sie die Verkaufsstelle für eine umweltgerechte Entsorgung.

BEDIENUNGSANLEITUNG HBD500 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

3.6 Slipebändets sporing 37

3.6 Slipebändets sporing

Art.Nr. 18-3558 Modell MM491GL

40-8831 MM491GL

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Inhaltsverzeichnis

1. Sicherheitshinweise ....56
   1.1 Allgemeine Sicherheitsregeln zum Schutz des Anwenders und anderer Personen....56
   1.2 Besondere Sicherheitsvorschriften für Bandschleifmaschinen ..... 58
   1.3 Erklärung zu den Warnsymbolen 58
2. Produktbeschreibung ....59
3. Montage und Vorbereitungen......61
   3.1 Schleifblatt montieren/wechseln 61
   3.2 Schleifband montieren/wechseln 62
   3.3 Den Schleiftisch am Schleifteller montieren....63
   3.4 Schleiftisch am Schleifband montieren ....63
   3.5 Anschlag montieren....64
   3.6 Schleifband ausrichten 64
   3.7 Anwenden der Bandschleifmaschine in verschiedenen Winkeln....64
   3.8 Funktion des Ein-/Ausschalters....65
   3.9 Aufstellung....65
   3.10 Ausrichtung und Wechsel des Antriebriemens ....65
4. Bedienung....66
   4.1 Winkelschleifen mit Schleiftisch ....66

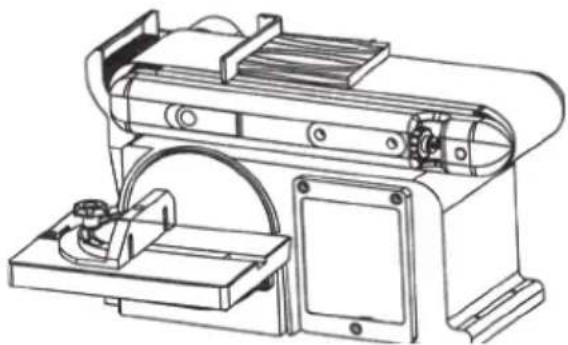

   4.2 Planschleifen auf dem Schleifband 66
   4.3 Schleifen der Enden von langen Werkstücken ......66

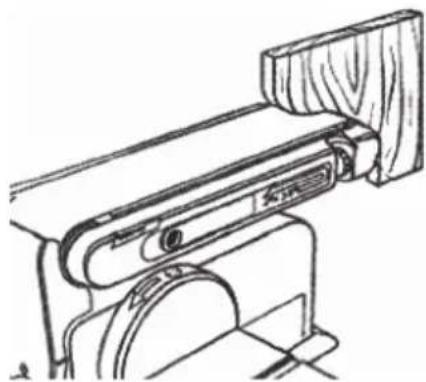

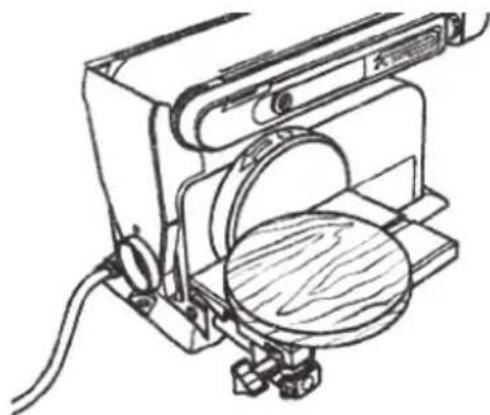

   4.4 Gekrümmte Flächen schleifen 66
5. Bedienungshinweise....67
6. Fehlersuche ....68
7. Hinweise zur Entsorgung ....68
8. Technische Daten ....68

1. Sicherheitshinweise

1.1 Allgemeine Sicherheitsregeln zum Schutz des Anwenders und anderer Personen

1. Den Arbeitsplatz sauber halten. Vollgestellte Flächen und Tische erhöhen das Risiko von Unfällen.
2. Die Maschine nicht in gefährlichen Umgebungen anwenden. Elektrische Maschinen nicht auf feuchten, nassen Flächen oder bei Regen einsetzen. Für gute Beleuchtung des Arbeitsplatzes sorgen. Bei staubenden Tätigkeiten für gute Lüftung sorgen. Niemals elektrische Maschinen/Werkzeuge an Stellen benutzen, wo sie Brände oder Explosionen verursachen können.
3. Stromschläge vermeiden. Bei der Arbeit mit Elektromaschinen/-werkzeugen Körperkontakt mit geerdeten Gegenständen wie Wasserleitungen, Heizkörpern, Kochherden etc. vermeiden.
4. Kinder und andere Personen fernhalten. Kinder und andere Personen müssen sich im Sicherheitsabstand zu elektrischen Maschinen/Werkzeugen und elektrischen Kabeln am Arbeitsplatz aufhalten.
5. Die Maschinen kindersicher aufbewahren. Nicht verwendete Elektromaschinen/-werkzeuge verschlossen oder außer Reichweite von Kindern aufbewahren.
6. Die Maschine nicht überbeanspruchen. Sie leistet bessere und sicherere Arbeit mit der vorgesehenen Vorschubgeschwindigkeit.
7. Das richtige Werkzeug einsetzen. Werkzeuge oder Zubehör nicht für einen Arbeitsschritt einsetzen, für den sie nicht vorgesehen sind.
8. Geeignete Kleidung tragen. Keine lockere Kleidung, Handschuhe, Halsketten, Ringe, Armbänder oder andere Schmuckstücke tragen, die sich in rotierenden Teilen verfangen können. Das Tragen rutschfester Schuhe wird empfohlen. Bei langem Haar ein Haarnetz (o. Ä.) tragen.
9. Immer einen Augenschutz tragen. Immer einen Augenschutz tragen, eine normale Brille reicht nicht aus. Bei staubenden Arbeiten einen Staubfilter oder eine Schutzmaske anwenden.
10. Absaugeinrichtungen benutzen. Ist die Maschine darauf ausgelegt, mit einer Absaugeinrichtung Staub und Späne zu entfernen bzw. aufzusaugen, muss diese auch eingesetzt werden. Sicherstellen, dass die Ausrüstung richtig angewendet und rechtzeitig entleert wird.
11. Niemals das Netzkabel zweckentfremden. Die Maschine niemals am Anschlusskabel tragen. Nicht am Kabel, sondern am Stecker ziehen, wenn die Maschine vom Strom genommen wird. Sicherstellen, dass das Anschlusskabel nicht mit Hitze, Öl oder scharfen Kanten in Kontakt kommt.
12. Das Werkstück sorgfältig befestigen. Wenn möglich, Zwingen oder einen Schraubstock anwenden, damit das Werkzeug mit beiden Händen geführt werden kann. Das ist sicherer, als das Werkstück mit einer Hand zu halten.
13. Nicht zu weit nach vorne strecken. Für einen sicheren Stand und gutes Gleichgewicht sorgen.

14. Die Werkzeuge mit Sorgfalt pflegen. Sicherstellen, dass sie für optimale Leistung und ein sicheres Ergebnis sauber und ihre Klingen scharf sind.

15. Zum Schmieren und beim Wechsel von Zubehör den Empfehlungen aus der Bedienungsanleitung folgen. Das Netzkabel regelmäßig auf Schäden kontrollieren. Bei Bedarf von einem qualifizierten Servicetechniker auswechseln lassen. Sämtliche Verlängerungskabel regelmäßig auf Schäden überprüfen. Sicherstellen, dass Griffe und Schalter der Maschine/des Werkzeugs trocken, sauber und frei von Öl, Fett usw. sind.

16. Den Strom abschalten. Vor Servicearbeiten und Wechsel von Zubehör wie Hobelmesser, Bohrer, Klingen, Schleifband und -blättern den Stecker herausziehen und den Nothalt betätigen.
17. Alle Schlüssel und Servicewerkzeuge entfernen. Routinemäßig überprüfen, ob sämtliche Schlüssel und Servicewerkzeuge von der Maschine entfernt sind, bevor der Strom eingeschaltet wird.
18. Versehentliches Einschalten vermeiden. Das Werkzeug nicht mit einem Finger am Ein-/Ausschalter tragen, wenn das Kabel in der Steckdose steckt. Sicherstellen, dass der Ein-/Ausschalter auf OFF steht, bevor der Stecker in die Steckdose gesteckt wird.
19. Geeignete Verlängerungskabel anwenden. Im Außenbereich ausschließlich Verlängerungskabel benutzen, die für diesen Zweck zugelassen sind. Verlängerungskabel mit ausreichendem Querschnitt verwenden. Immer das gesamte Kabel abrollen.
20. Mit Vernunft und Achtsamkeit an die Arbeit gehen. Die einzelnen Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können. Bei Müdigkeit, unter Einfluss von Medikamenten etc. nicht mit der Maschine/dem Werkzeug arbeiten.
21. Sicherstellen, dass alle Teile unbeschädigt sind. Vor Start des Werkzeugs sicherstellen, dass alle Schutz- und sonstigen Teile unbeschädigt und funktionstüchtig sind, dass alle beweglichen Teile frei beweglich und richtig eingerichtet sind, dass keine beweglichen Teile eingeklemmt werden können sowie dass keine Defekte oder anderen Umstände eintreten können, welche die Ausführung der Arbeit beeinträchtigen können. Beschädigte Schutzvorrichtungen oder Schäden an anderen Teilen müssen fachgerecht repariert bzw. ausgewechselt werden. Defekte Kabel und Schalter müssen immer von einem Fachmann ausgewechselt werden. Niemals ein Werkzeug verwenden, das sich nicht sicher ein- oder ausschalten lässt.
22. Das empfohlene Zubehör verwenden. Die Verwendung von nicht empfohlenem Zubehör kann zu Unfällen oder Verletzungen führen.
23. Reparaturen nur von qualifizierten Technikern ausführen lassen. Das Werkzeug erfüllt die geltenden Sicherheitsanforderungen. Reparaturen des Werkzeugs müssen immer von einem Fachmann und mit Original-Ersatzteilen ausgeführt werden. Andernfalls kann es zu Unfällen oder Verletzungen kommen.
24. Elektrowerkzeuge müssen zum Schutz von Personen über eine Fehlerstrom-Schutzeinrichtung an das Stromnetz angeschlossen werden. Das Produkt darf nicht manipuliert oder für Arbeitsschritte verwendet werden, für die es nicht vorgesehen ist. Es ist regelmäßig sicherzustellen, dass sämtliche Schrauben und Muttern richtig angezogen sind.

1.2 Besondere Sicherheitsvorschriften für Bandschleifmaschinen

• Die Maschine sicher auf eine stabile und waagerechte Unterlage mit ausreichendem Platz für die Arbeit stellen.
• Den gesamten Arbeitsgang mit dem Werkstück gedanklich durchlaufen und den nötigen Platz dafür einräumen. Darauf achten, dass kein Rückstoß oder Stoß auftritt, wenn sich das Werkstück am Schleifband festsetzt oder der Schleifteller aus den Händen gerissen wird.
• Beim Schleifen mit Schleifscheibe ist das Werkstück immer gegen die abwärts gerichtete Seite des Schleifblatts zu drücken. Wird gegen die aufwärts gerichtete Seite geschliffen, kann das Werkstück beginnen, auf und ab zu schlagen, oder es kann aus den Händen gerissen werden.
• Der Abstand zwischen Schleifband/Schleifteller und Anschlag darf niemals größer als 2 mm sein.
• Die Maschine frei von Schleifstaub halten um Brände zu vermeiden. Beim Schleifen von Metalloberflächen können Funken oder heiße Partikel Feuer verursachen. Dies ist folgendermaßen zu verhindern:
• Eventuell vorhandene Absaugschläuche zum Spänesack abtrennen.
  • Die Maschine innen und außen mit einem Gebläse von Schleifstaub befreien.
• Vor der Wiederaufnahme des Holzschleifens alle Metallpartikel entfernen.
• Die Bandschleifmaschine im Innenraum an einem trockenen Platz und vor Regen geschützt aufstellen. Das Arbeitsumfeld muss ausreichend beleuchtet sein.
• Die Schleifmaschine so aufstellen, dass weder Anwender noch Umstehende mit dem Schleifband oder dem Schleifteller in einer Linie stehen müssen.
• Vor dem Einschalten des Stroms alle Gegenstände bis auf das Werkstück und den Anschlag vom Schleiftisch entfernen.
• Rückwärts gewandte Arbeitsmomente und Handstellungen vermeiden, bei denen durch plötzliches Ausrutschen Finger oder Hände mit der Schleiffläche in Berührung kommen könnten. Die Finger vom Einlauf des Bandes in den Spänestutzen (Anschluss die Absaugung) fernhalten.
• Gesicht und Körper seitlich von der Maschine halten, sodass sie bei eventuellen Rückstößen geschützt sind.

1.3 Erklärung zu den Warnsymbolen

Vor der Verwendung ist die gesamte Bedienungsanleitung durchzulesen.

Immer einen Augenschutz tragen. Die Verwendung von Atemschutz und Gehörschutz wird empfohlen.

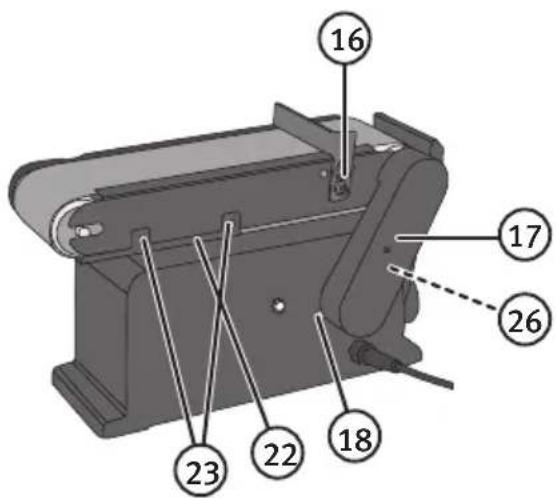

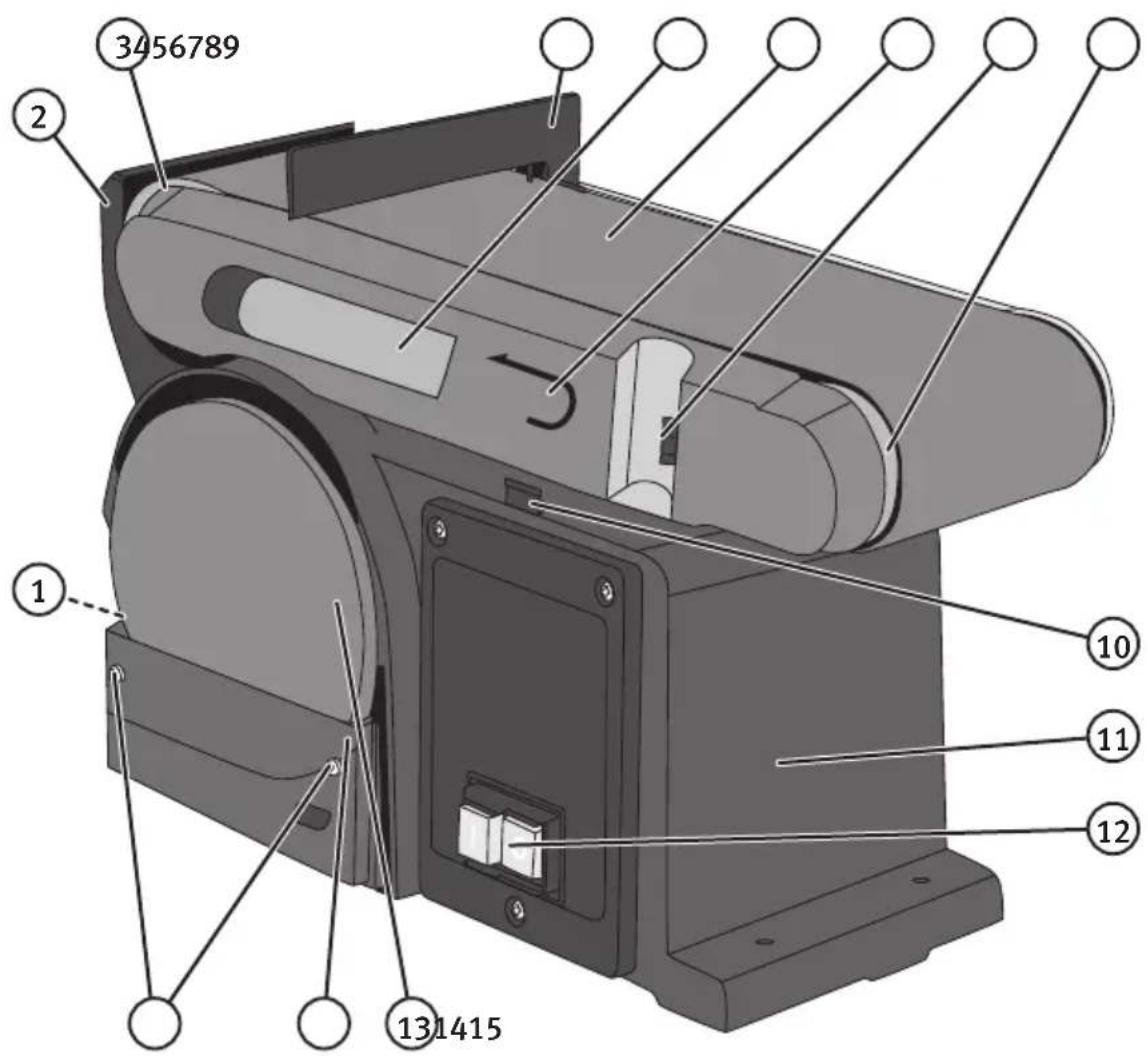

2. Produktbeschreibung

1. Anschluss für die Absaugung
2. Schleifschutz
3. Antriebsrolle
4. Anschlag
5. Bandspannhebel
6. Bandstativ mit Schleifband
7. Rotationsmarkierung
8. Stellrad für die Bandausrichtung

9. Umlenkrolle

10. Gummistütze

11. Fuß mit Befestigungslöchern.
12. [I] [O] Ein-/Ausschalter mit Nullspannungsschutz
13. Schleifteller
14. Schutz für den unteren Teil des Schleifteller

15. Befestigungsschrauben zum Schutz über dem Schleifteller

16. Innensechskantschrauben für den Anschlag

17. Schutzblech über dem Antriebsriemen
18. Spannloch für den Antriebsriemen
19. Schleiftisch mit Halterung
20. Gehrungslineal
21. Winkelskala für den Schleiftisch
22. Schutzvorrichtung für das Schleifband unter dem Bandstativ
23. Befestigungsschrauben zur Schutzvorrichtung für das Schleifband
24. Drehknopf für den Schleiftisch
25. Feststellschraube für das Bandstativ
26. Kreuzschlitzschrauben für die Spannung des Antriebriemens (unter dem Schutzblech)

Die Bandschleifmaschine wird zum Schutz während des Transports in Teilen geliefert. Vor dem Entsorgen des Verpackungsmaterials auf Vollständigkeit aller Teile prüfen:

• Bandschleifer
• Anschlag
• Werkzeuge
  • Verstellbarer Schleiftisch
• Gehrungslineal
  • Bedienungsanleitung

3. Montage und Vorbereitungen

Warnung: Vor der Montage und Service-/Justierungsarbeiten immer sicherstellen, dass der Stecker des Netzkabels aus der Steckdose gezogen ist. Schleifband und Schleifblätter wurden werksseitig vormontiert.

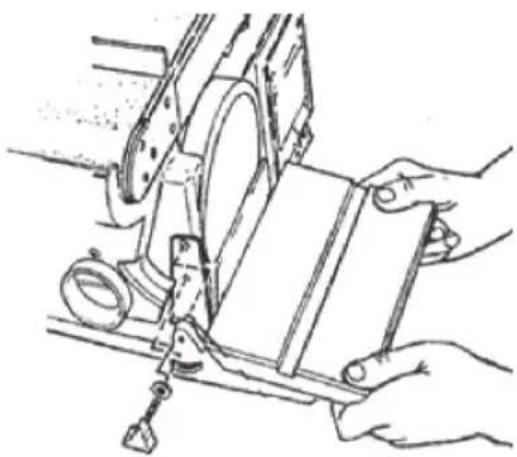

3.1 Schleifblatt montieren/wechseln

1. Netzstecker der Maschine abziehen.
2. Den Schleiftisch (19) entfernen (falls dieser montiert ist).
3. Die 2 Befestigungsschrauben, die die Schutzvorrichtung über dem Schleifteller festhalten, lösen. Die Schrauben nicht entfernen sondern nur mit einer Drehung lockern. Die Schutzvorrichtung etwas hochheben und abnehmen.
4. Das alte Schleifblatt entfernen und die Oberfläche von Kleberesten reinigen.
5. Das Schutzpapier von dem neuen Schleifblatt entfernen.
6. Das neue Schleifblatt zentriert an den Schleifteller anlegen. Das Schleifblatt hart andrücken.
7. Die Schutzvorrichtung über dem Schleifteller anbringen.

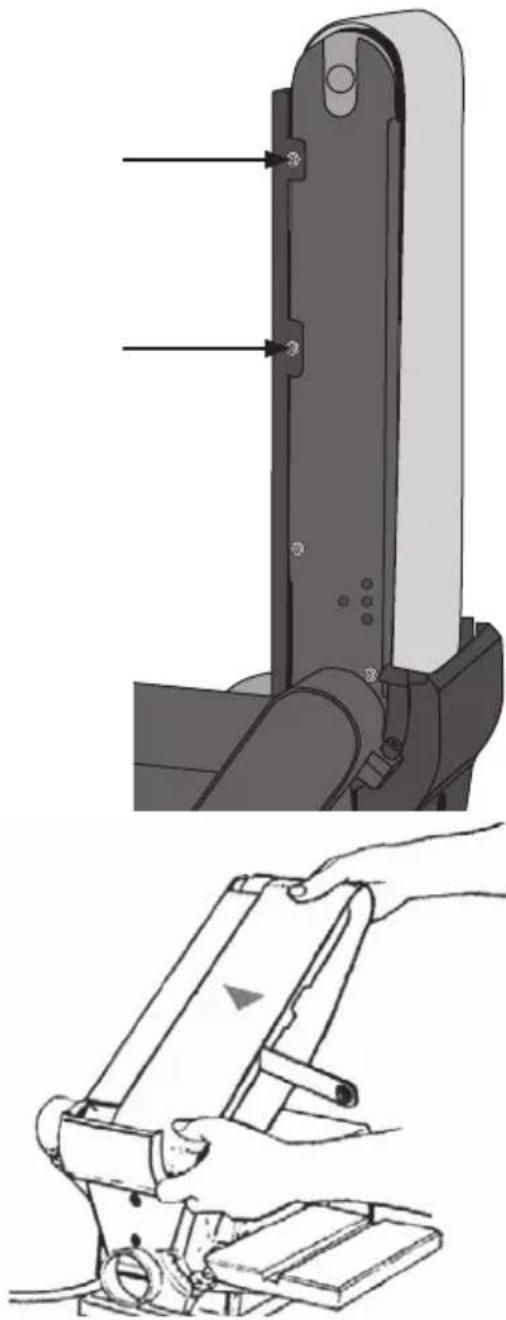

3.2 Schleifband montieren/wechseln

1. Netzstecker der Maschine abziehen.
2. Das Bandstativ (6) aufklappen bis es aufrecht steht.

3. Die 2 Befestigungsschrauben (23), die die Schutzvorrichtung (22) über dem Bandstativ festhalten, lösen. Die Schrauben nicht entfernen sondern nur mit einer Drehung lockern. Die Schutzvorrichtung etwas hochheben und abnehmen.

4. Den Bandspannhebel (5) öffnen um die Umlenkrolle (9) zu lösen, damit das Schleifband abgenommen werden kann. Warnung: Der Bandspannhebel ist federbelastet. Bei der Verwendung vorsichtig vorgehen.

5. Das alte Schleifband von den Rollen ziehen.

6. Das Schleifband in der Richtigen Drehrichtung anbringen. Siehe Richtungspfeil auf der Innenseite. Das Schleifband muss in Pfeilrichtung rotieren. Seitlich auf dem Bandstativ ist ebenfalls eine Rotationsmarkierung zu finden. Die Richtungspfeile von Schleifband und Maschine müssen übereinstimmen. Sicherstellen, dass das Schleifenband mittig auf den beiden Rollen aufliegt.

7. Den Bandspannhebel (5) eindrücken um die Bandspannung zu aktivieren.

8. Die Schutzvorrichtung am Bandstativ anbringen. Die Befestigungsschrauben (23) an der Seite des Bandstativs anziehen. Hinweis: Die Schutzvorrichtung ist mit Schrauben (23) befestigt und hängt zudem auf 2 Schrauben an der Innenseite des Bandstativs.

9. Die Maschine starten und Bandausrichtung des Schleifbandes überprüfen. Die Ausrichtung bei Bedarf justieren.

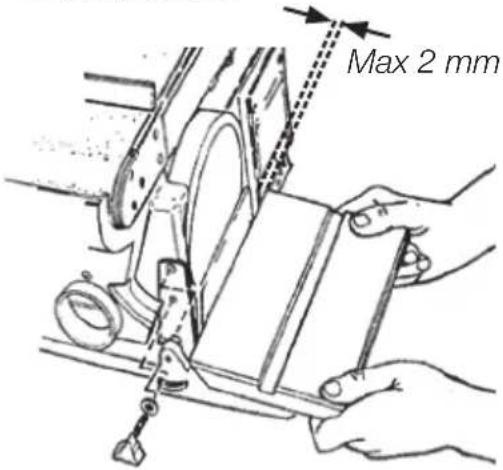

3.3 Den Schleiftisch am Schleifteller montieren

1. Netzstecker der Maschine abziehen.

2. Den Führungsstift des Schleiftisches (19, ganz oben an der Halterung) in das Loch am Stativ eindrücken.

3. Den Schleiftisch mit dem Drehknopf (24) festschrauben (Unterlegscheibe verwenden).

4. Den Abstand von Schleiftisch und Schleifteller einstellen: Die drei Muttern an der Unterseite des Schleiftisches lösen. Den Schleiftisch so einstellen, dass der Abstand zwischen Schleifband und Schleiftisch höchstens 1 bis 2 mm k an der Unterseite des Schleiftisches und

Warnung: Der Abstand zwischen Schleifband und Schleiftisch darf höchstens 1 bis 2 mm betragen. Andernfalls besteht die Gefahr, dass Werkstücke oder Finger dazwischen steckenbleiben.

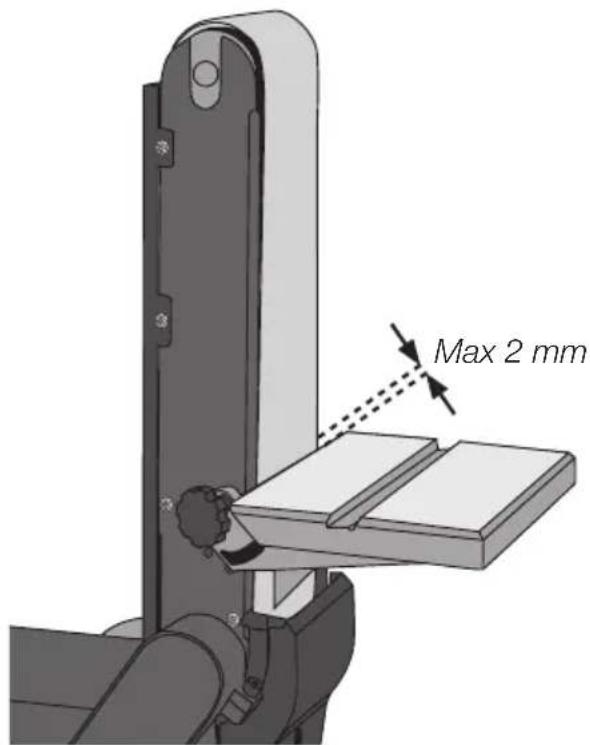

3.4 Schleiftisch am Schleifband montieren

1. Netzstecker der Maschine abziehen.

2. Den Anschlag (4) entfernen (falls dieser montiert ist).

3. Die Feststellschraube (25) lösen, das Bandstativ (6) nach oben klappen und die Feststellschraube wieder anziehen.

4. Den Führungsstift des Schleiftisches (ganz oben an der Halterung) in das Loch am Stativ eindrücken.

5. Den Schleiftisch mit dem Drehknopf (24) befestigen.

6. Den Schleiftisch einstellen: die drei Schrauben an der Unterseite des Schleiftisches lösen. Den Schleiftisch so einstellen, dass der Abstand zwischen Schleifband und Schleiftisch höchstens 1 bis 2 mm beträgt. Die drei Schrauben und den Drehknopf festschrauben.

Warnung: Der Abstand zwischen Schleifband und Schleiftisch darf höchstens 1 bis max. 2 mm betragen. Andernfalls besteht die Gefahr, dass Werkstück oder Finger dazwischen steckenbleiben.

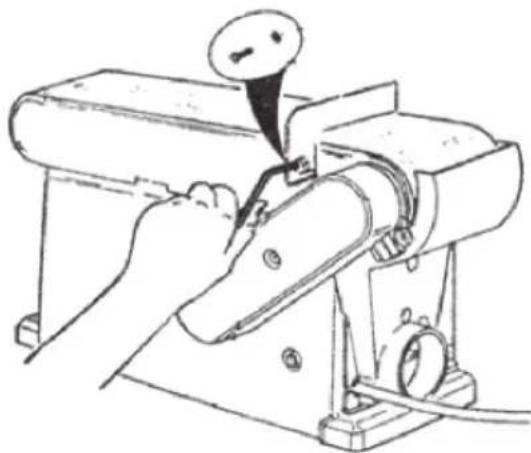

3.5 Anschlag montieren

1. Netzstecker der Maschine abziehen.
2. Den Anschlag (4) seitlich auf das Bandstativ aufsetzen.
3. Den Anschlag mit 2 Innensechskantschrauben (16) mit Unterlegscheibe festschrauben.
4. Den Anschlag so einstellen, dass der Abstand zwischen Schleifband und Anschlag höchstens 1 bis 2 mm beträgt. Die Schrauben festziehen.

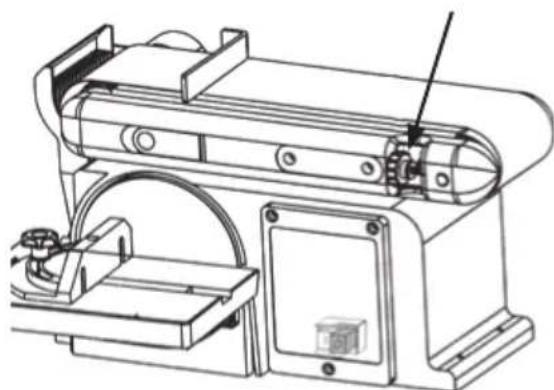

3.6 Schleifband ausrichten

1. Den Netzstecker der Maschine in eine Steckdose stecken.
2. Den Motor starten und direkt wieder ausschalten. Den Lauf des Bandes beobachten: Ist es auf beiden Rollen zentriert oder zieht es zu einer Seite hin? Ist das Band zentriert, muss es nicht ausgerichtet werden. Falls jedoch eine Justierung erforderlich ist, folgendermaßen vorgehen:

• Das Band zieht nach außen zum Schleifteller hin – die Stellschraube (8) um ¼-Umdrehung im Uhrzeigersinn drehen (von der Antriebsrolle aus gesehen).

• Das Band zieht nach außen vom Schleifteller her– die Stellschraube (8) um ¼-Umdrehung gegen den Uhrzeigersinn drehen (von der Antriebsrolle aus gesehen).

• Den Motor starten und direkt wieder ausschalten, um die Ausrichtung des Bandes zu überprüfen. Sollte das Band noch nicht korrekt ausgerichtet sein, Justierung wiederholen.

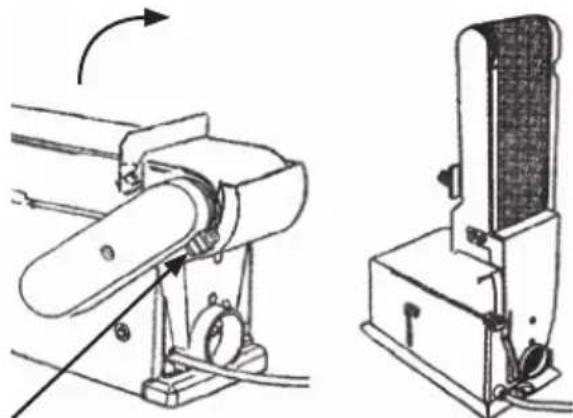

3.7 Anwenden der Bandschleifmaschine in verschiedenen

Winkeln

1. Netzstecker der Maschine abziehen.
2. Die Feststellschaube (25) lösen, das Bandstativ (6) im gewünschten Winkel nach oben schieben und die Feststellschraube wieder anziehen.

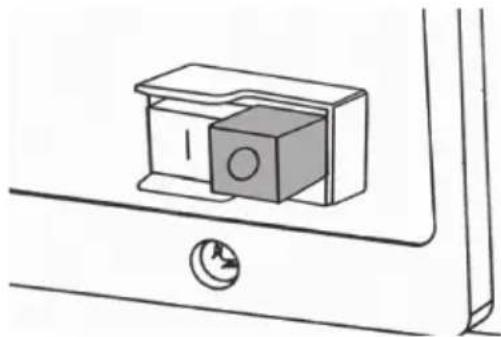

3.8 Funktion des Ein-/Ausschalters

Die Maschine hat einen kombinierten Strom- schalter und Nullspannungsschutz (12).

• Auf die grüne Taste [1] drücken, um den Motor zu starten.
• Auf die rote Taste [0] drücken, um den Motor anzuhalten.

Der Nullspannungsschutz schaltet den Strom- schalter bei einem Stromausfall aus, um ein automatisches Starten der Maschine bei

Rückkehr des Stromes zu verhindern. Nach Auslösen des Nullspannungsschutzes die grüne Starttaste betätigen, um den Motor wieder zu starten.

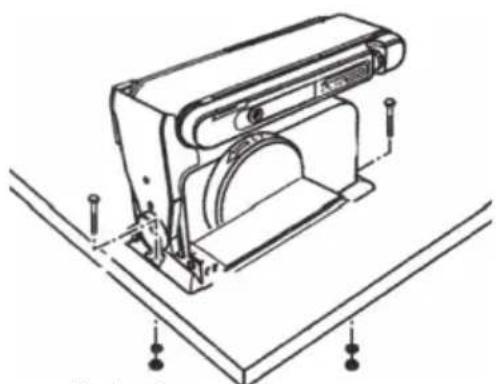

3.9 Aufstellung

Die Maschine auf einer Werkbank mit geeigneter Höhe aufstellen und mit Schrauben durch die Bohrungen in der Bodenplatte befestigen. Federringe oder Sicherungsmutter benutzen. Nicht vergessen: Um die Maschine herum muss genügend Platz für die Bearbeitung größerer Werkstücke vorhanden sein.

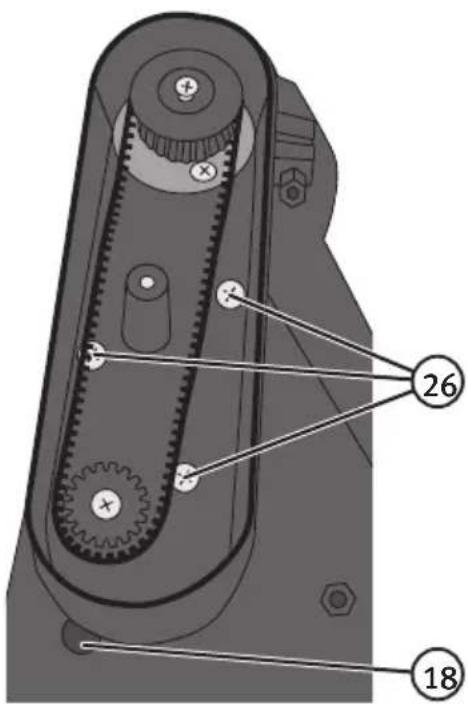

3.10 Ausrichtung und Wechsel des Antriebriemens

1. Die Schraube, die das Schutzblech über dem Antriebsriemen befestigt, entfernen.
2. Das Schutzblech abnehmen.
3. Die drei Kreuzschlitzschrauben (26) entfernen, sodass die obere Antriebsrolle weit genug für das Anbringen des Antriebriemens verschoben werden kann.
4. Die drei Kreuzschlitzschrauben etwas anziehen. Einen normalen Schlitzschraubendreher in das Spannloch (18) unter der Riemenabdeckung stecken. Den Schraubendreher nach oben drücken um die Riemenspannung zu verstärken.
5. Den Schraubendreher herausnehmen ohne die Spannung zu verändern.

6. Den Riemen in der Mitte aneinanderdrücken um die Riemenspannung zu testen. Er sollte sich bis auf ca. 6–7 mm zusammendrücken lassen. Ein zu hart gespannter Riemen kann einen höheren Geräuschpegel sowie Überbelastung an Motor und Lagerung verursachen. Bei zu niedriger Spannung kann der Riemen abgleiten und vorzeitig verschleiben.

7. Das Schutzblech festschrauben.

4.1 Winkelschleifen mit Schleiftisch

Der Schleiftisch (19) lässt sich zum Schleifen in einen Winkel von 0–45° einstellen.

1. Die Feststellschraube (25) lösen und den Schleiftisch in den gewünschten Winkel neigen.
2. Feststellschraube festziehen. Beim Schleifen kleiner Werkstücke auf dem Schleifteller das mitgelieferte Gehrungslineal (20) verwenden.

a) Das Werkstück mit einer Seite an das Gehrungslineal anlegen.
b) Immer mit der linken Seite gegen die Schleifscheibe schleifen.

4.2 Planschleifen auf dem Schleifband

Das Schleifband kann sowohl horizontal als auch vertikal eingesetzt werden. Der Anschlag (4) ist für beide Methoden geeignet.

Planschleifen erfolgt am besten mit dem Schleifband in horizontaler Lage.

1. Das Werkstück mit beiden Händen gut festhalten und darauf achten, dass die Hände das Schleifband nicht berühren.

1. Das eine Ende des Werkstücks an den Anschlag (4) anlegen.
2. Das Werkstück vorsichtig seitlich über das Schleifband führen. Bei dünnen Werkstücken besonders achtsam vorgehen.
3. Das Werkstück nicht zu hart gegen das Schleifband drücken. Die Abnahme so wählen, dass bei jedem Arbeitsgang nur wenig Material entfernt wird. Hinweis: Beim Schleifen langer Werkstücke den Anschlag abnehmen.

4.3 Schleifen der Enden von langen Werkstücken

Beim Schleifen der Enden von langen Werkstücken den Schleiftisch (19) als Stütze verwenden.

4.4 Gekrümmte Flächen schleifen

Nach innen gekrümmte Flächen immer mit der Umlenkrolle schleifen (9).

Warnung: Niemals die Enden von Werkstücken an Umlenkrolle schleifen, da sie dadurch weggeschleudert werden und Verletzungen verursachen können.

Nach außen gekrümmte Flächen immer an der linken Seite des Schleifblattes schleifen.

Warnung: Niemals Werkstücke an der rechten Seite des Schleifblattes schleifen, da sie dadurch weggeschleudert werden und Verletzungen verursachen können.

5. Bedienungshinweise

- Die Bandschleifmaschine eignet sich zur Bearbeitung von Gegenständen aus Holz und Kunststoff. Beim Profilschleifen ist das Werkstück fest in der Hand zu halten. Der Druck auf das Schleifband darf jedoch nicht zu groß sein. Das Werkstück über das Schleifband vor- und zurückführen, um eine Nutenbildung und vermeiden und um das Schleifband gleichmäßig abzunutzen.

- Den Anschlag zum Stützen des Werkstücks verwenden. Ist das Werkstück länger als die Bandlänge, lässt sich der Anschlag zur Maximierung der bearbeitenden Bandfläche abnehmen.

- Der Schleifteller eignet sich perfekt zur Bearbeitung und Abrundung größerer Holzoberflächen.

- Die Qualität der Bearbeitung hängt voll und ganz von der Körnung des Schleifbandes und von der Handhabung des Werkstückes ab. Das beste Ergebnis wird erzielt, wenn zunächst mit einem groben Schleifpapier und anschließend mit einem feineren geschliffen wird.

- Oftmals ist es praktischer, die Bandeinheit in vertikaler Stellung zu benutzen. Dann liegt das Werkstück in der Regel auf dem Arbeitstisch auf.

- Die Maschine arbeitet sehr effektiv und ist für schnelle Ergebnisse ausgelegt, was jedoch ein gewisses Risiko des „Überschleifens“ mit sich bringt. Daher muss das Werkstück während der Arbeit oft kontrolliert werden, damit nicht mehr Material als geplant abgetragen wird.

- Holz ist in Faserrichtung zu schleifen. Beim Schleifen entgegen der Faserrichtung können Furchen im Holz sowie tiefe Kratzer beim Grobschliff entstehen. Niemals zu starken Druck beim Schleifen ausüben – die Maschine gibt die Schleifkraft an. Auf diese Art wird das Ergebnis wesentlich besser.

- Um auf weichen Holzarten wie Kiefer und Fichte ein optimales Oberflächenfinish zu erzielen, vor dem letzten Schleifvorgang eine sehr dünne Schicht verdünnter Schellack auf die Holzfläche aufgetragen. Beim Abschleifen der Schellackschicht verschwinden gleichzeitig die „Fransen“, die sich häufig auf weichen Holzarten bilden, wodurch eine extrem glatte und ebene Oberfläche erhalten wird.

- Zum präzisen Glätten von geraden oder schrägen Kanten idealerweise das Gehrungslineal benutzen.

6. Fehlersuche

Fehler Mögliche Ursache	Maßnahme
Der Motor startet nicht. Stromschalter oder Stromzufuhr defekt.		Defekte Komponenten vor der Verwendung auswechseln.
Die Maschine läuft beim Schleifen langsamer.	Der Druck auf das Werk-stück ist zu groß.	Weniger Druck ausüben.
Das Schleifband rutscht von den Rollen herunter.	Das Band ist nicht richtig ausgerichtet.	Das Band richtig ausrichten. Siehe 3.6 Schleifband aus-richten.
Das Holzstück beginnt beim Schleifen zu qualmen.	Harz hat das Schleifblatt oder das Schleifband blank gemacht.	Schleifblatt/Schleifband auswechseln.

7. Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 230 V, 50 Hz

Leistungsaufnahme 500 W

Geschwindigkeit des Schleiftellers

ohne Belastung 2850 min

Geschwindigkeit des Schleifbandes

ohne Belastung 7,35 m/sek

Schleifteller ∅ 150 mm

Schleiftisch 160 × 225 mm

Schleifband 100 × 915 mm

Winkel für den Schleiftisch 0–45°

Winkel für die Bandeinheit 0–90°

Schallpegel LpA = 79,9 dB(A), K = 3 dB(A)

$$ \mathrm{LwA} = 9 1, 1 \mathrm{dB(A)}, K = 3 \mathrm{dB(A)} $$

Gewicht

19 kg

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

100\*150MM BELT AND DISC SANDER

Cocraft 40-8831 / 18-3558

MM491GL

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
