Tuotetyyppi	Hihna- ja laikkahiomakone
Merkki	Cocraft
Malli	HBD500
Nimellisjännite	230 V ~ 50 Hz
Nimellisteho	500 W
Laikan tyhjäkäyntinopeus	2850 rpm
Hihnan tyhjäkäyntinopeus	7.35 m/s
Hiontalaikan halkaisija	150 mm
Hiontahihnan koko	100 x 915 mm
Työpöydän koko	160 x 225 mm
Työpöydän kallistus	0–45°
Hihnakokoonpanon kallistus	0–90°
Äänenpainetaso (LpA)	79.9 dB(A) (K=3 dB(A))
Äänitehotaso (LwA)	91.1 dB(A) (K=3 dB(A))
Paino	19 kg
Kytkintyyppi	Nollajännitevapautuskytkin (painonappi)
Pölynpoistoaukko	Kyllä, pölypussi suositeltava
Hihnanohjauksen säätö	Nuppi sivulla
Jalustan kiinnitys	Pohjalevyn reikien kautta
Turvaominaisuudet	Suojus, nollajännitevapautuskytkin, hätäpysäytyspainike

Usein kysytyt kysymykset - HBD500 Cocraft

Kuinka vaihdan hiontalaikan?

Irrota hiomakone sähköverkosta. Poista työpöytä jos se on asennettuna. Löysää laikan suojuksen kaksi ruuvia, nosta suojus, vedä vanha laikka irti, puhdista levy, kohdista ja paina uusi laikka paikalleen, kiinnitä sitten suojus takaisin.

Kuinka vaihdan hiontahihnan?

Irrota hiomakone sähköverkosta. Kallista hihnakokoonpano pystyasentoon, löysää kaksi suojuksen ruuvia, poista suojus, vapauta hihnan kiristysvipu, poista vanha hihna, asenna uusi hihna nuolten osoittaessa samaan suuntaan, kiristä vipu uudelleen, asenna suojus takaisin ja tarkista hihnan ohjaus.

Kuinka säädän hiontahihnan kulkua?

Kytke hiomakone pistorasiaan ja käynnistä moottori lyhyesti. Jos hihna liikkuu laikkaa kohti, kierrä ohjausnuppia myötäpäivään; jos poispäin, kierrä vastapäivään. Toista kunnes hihna on keskitetty.

Mitä turvallisuusohjeita minun tulee noudattaa?

Käytä aina suojalaseja, pidä sormet poissa hiontapinnasta, varmista että pöydän ja hihnan/laikan välinen rako on ≤2 mm, äläkä koskaan hio laikan oikealla puoliskolla tai välirullien päässä takaiskun välttämiseksi.

Voinko käyttää hiomakonetta metallille?

Käsikirja mainitsee, että metallin hionta voi tuottaa kipinöitä. Jos hiot metallia, irrota pölynpoisto, puhalla pöly pois ja poista metallipartikkelit ennen puun hiomista uudelleen tulipalon estämiseksi.

Kuinka säädän työpöydän kulman?

Viistehiomista varten löysää pöydän alla oleva lukitusnuppi, kallista pöytä haluttuun kulmaan (0–45°), ja kiristä sitten nuppi. Käytä jiiriohjainta pienten työkappaleiden käsittelyyn.

Mitä teen, jos moottori ei käynnisty?

Tarkista virtalähde ja kytkin. Jos viallinen, vaihda viallinen osa ennen hiomakoneen uudelleenkäyttöä.

Kuinka vaihdan käyttöhihnan?

Poista käyttöhihnan suojus, löysää kolme ristipääruuvia, siirrä ylempää rullaa uuden hihnan sovittamiseksi, kiristä ruuvit, säädä kireys ruuvitaltalla kiristysreiässä, ja asenna sitten suojus takaisin.

Mikä on suositeltu tapa hioa kaarevia pintoja?

Sisäkaartteja hiottaessa hio välirullalla. Ulkokaartteja hiottaessa hio hiontalaikan vasemmalla puoliskolla. Älä koskaan hio oikealla puoliskolla tai välirullan päässä.

Kuinka hävitän hiomakoneen?

Älä hävitä kotitalousjätteen mukana. Vie se paikalliseen kierrätyskeskukseen tai ota yhteyttä ostopaikkaan ympäristöystävällistä hävittämistä varten.

KÄYTTÖOHJE HBD500 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisällysluettelo

1. Turvallisuus ....43

1.1 Yleisiä turvallisuusohjeita itsesi ja muiden turvaamiseksi ...... 43

1.2 Nauhahiomakoneen turvallisuusohjeet ....44

1.3 Varoitusmerkintöjen selitykset 45

1. Tuotekuvaus....45

2. Asennus ja valmistelut....47

3.1 Hiomalaikan asennus/vaihto....47

3.2 Hiomanauhan asennus/vaihto 48

3.3 Hiontapöydän asennus lautaslaikan yhteyteen 49

3.4 Hiontapöydän asennus hiomanauhan yhteyteen 49

3.5 Tuen asennus 50

3.6 Hiomanauhan keskitys 50

3.7 Nauhahiomakoneen käyttö eri kulmissa 50

3.8 Virtakytkimen toiminta....51

3.9 Nauhahiomakoneen sijoittaminen....51

3.10 Vetohihnan säätäminen ja vaihtaminen 51

1. Käyttö ....52

4.1 Kulmahionta hiontapöydällä 52

4.2 Tasohiominen hiomanauhalla....52

4.3 Pitkien työkappaleiden päiden hiominen 52

4.4 Kaarevan pinnan hiominen....52

1. Käyttövinkkejä 53

2. Vianhakutaulukko....54

3. Kierrättäminen....54

4. Tekniset tiedot....54

1. Turvallisuus

1.1 Yleisiä turvallisuusohjeita itsesi ja muiden turvaamiseksi

1. Pidä työtila puhtaana. Tavaraa täynnä olevat työtasot lisäävät onnettomuuden vaaraa.
2. Älä käytä sähkötyökalua vaarallisessa ympäristössä. Sähkökäyttöisiä työkaluja ei saa käyttää kosteilla tai märillä pinnoilla eikä sateella. Huolehdi, että työtilan valaistus on riittävä. Huolehdi myös pölynpoistosta. Älä käytä sähkökäyttöisiä työkaluja tiloissa, joissa on tulipalon tai räjähdyksen vaara.
3. Vältä sähköiskuja. Vältä kontaktia maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpattereihin, lieteen ym. työskennellessäsi sähkötyökalulla.
4. Pidä lapset ja muut ihmiset etäällä, kun käytät sähkötyökalua. Heidän tulee olla riittävän kaukana työpisteestä.
5. Säilytä sähkötyökalua lasten ulottumattomissa silloin, kun sitä ei käytetä.
6. Älä pakota sähkötyökalua. Sen käyttö on tehokkaampaa ja turvallisempaa sille tarkoitetulla syöttönopeudella.
7. Käytä oikeita työkaluja. Älä yritä suorittaa työvaihetta väärällä työkalulla tai tarvikkeella pakottamalla sitä.
8. Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita, käsineitä, kaulaketjuja, sormuksia, rannerenkaita tai muita koruja, jotka voivat tarttua liikkuviin osiin. Liukuestekengät lisäävät turvallisuutta. Käytä hiusverkkoa tai vastaavaa, jos sinulla on pitkät hiukset.
9. Käytä aina suojalaseja. Tavalliset silmälasit eivät anna riittävää suojaa. Käytä myös hengityssuojainta ja suojanaamaria pölyävissä töissä.
10. Käytä pölynpoistoa poistamaan pöly ja lastut, jos laitteessa on pölynpoisto. Varmista, että pölynpoistolaitetta käytetään oikein ja että se tyhjennetään riittävän usein.
11. Käsittele virtajohtoa varoen. Älä kanna sähkötyökalua johdosta. Kun irrotat pistokkeen pistorasiasta, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai teräville kulmille.
12. Kiinnitä työkappale kunnolla. Käytä esim. ruuvipuristinta sen ollessa mahdollista. Näin kätesi jäävät vapaiksi, ja voit työskennellä molemmin käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen vain toisella kädellä.
13. Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.
14. Pidä työvälineet kunnossa. Huolehdi työvälineiden puhtaudesta ja terien terävyydestä. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi.
15. Noudata käyttöohjetta, kun rasvaat tai vaihdat tarvikkeita. Tarkista virtajohto säännöllisesti. Anna ammattilaisen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista, että ne ovat kunnossa. Varmista, että sähkötyökalun kahvat, säätimet ym. ovat kuivia ja puhtaita, ja että niissä ei ole öljyä ym.
16. Katkaise laitteesta virta. Irrota pistoke pistorasiasta ja paina hätäkatkaisinta ennen huoltoa ja tarvikkeiden (esim. höylänterän, poranterän tai hiomanauhan) vaihtoa.

17. Poista kaikki avaimet ja työkalut. Ota tavaksesi poistaa ne sähkötyökalusta ennen virran kytkemistä.

18. Vältä sähkötyökalun tahatonta käynnistämistä. Sähkötyökalua kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella, jos pistoke on kiinni pistorasiassa. Kun liität pistokkeen pistorasiaan, virtakytkimen on oltava asennossa [0].

19. Käytä oikeanlaisia jatkojohtoja. Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.
20. Käytä tervettä järkeä ja ole varovainen. Suunnittele työvaiheet etukäteen, jotta työ sujuisi turvallisesti. Älä käytä sähkötyökalua väsyneenä, lääkkeiden vaikutuksen alaisena jne.
21. Varmista, että kaikki osat ovat kunnossa. Varmista, että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti. Huolehdi siitä, että liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein, eivätkä jää kiinni. Tarkista myös, ettei sähkötyökalussa ole muita vikoja tai työskentelyyn vaikuttavia tekijöitä. Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat. Johdot ja virtakytkimet tulee vaihdattaa ammattilaisella. Älä käytä sähkötyökalua, jos sitä ei voi käynnistää ja sammuttaa turvallisesti.
22. Käytä vain suositeltuja lisälaitteita. Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.
23. Korjauksen saa suorittaa ainoastaan ammattilainen. Sähkötyökalu on voimassa olevien turvallisuusvaatimusten mukainen. Sähkötyökalun saa korjata vain ammattilainen. Korjauksessa tulee käyttää ainoastaan alkuperäisosia, jotta sähkötyökalu ei aiheuttaisi onnettomuuksia ja henkilövahinkoja.
24. Sähkötyökalu tulee turvallisuussyistä liittää vikavirtasuojakytkimen kautta. Sähkötyökalua ei saa muuttaa, eikä sitä saa käyttää muihin kuin sille tarkoitettuihin työtehtäviin. Varmista säännöllisesti, että ruuvit ja mutterit ovat kireällä.

1.2 Nauhahiomakoneen turvallisuusohjeet

• Aseta nauhahiomakone tukevasti kiinteälle ja tasaiselle alustalle. Varmista, että sinulla on tarpeeksi tilaa nauhahiomakoneen ohjaamiseen.
• Mieti tarkkaan, miten saat pidettyä hiottavasta materiaalista kiinni työn alusta sen loppuun saakka. Varmista, että takapotkun tai töytäisyn vaaraa ei ole, jos materiaali juuttuu hiomanauhaan tai hiomalaikkaan ja irtoaa otteesta.
• Kun hiot työkappaletta hiomalaikkaa vasten, varmista, että kappale on aina laikan alaspäin menevää osaa vasten. Jos hiot ylöspäin menevää osuu vasten, työkappale voi alkaa täristä tai se voi irrota käsistä.
• Hiomanauhan/ hiomalaikan ja tuen välinen etäisyys ei saa olla yli 2 mm.

• Vältä tulipaloja puhdistamalla nauhahiomakone hiomapölystä säännöllisesti. Metallipintoja hiottaessa kipinät tai kuumat hiukkaset voivat aiheuttaa tulipalon. Tämän voit välttää:

• Irrottamalla mahdollisen pölypussin imuletkun.

• Puhaltamalla nauhahiomakoneen puhtaaksi kaikesta hiomapölystä sekä sisä- että ulkopuolelta.
• Poistamalla kaikki metallihiukkaset, ennen kuin siirryt työstämään puuta.

- Käytä nauhahiomakonetta kuivissa sisätiloissa sateelta suojassa. Huolehdi, että työtilan valaistus on riittävä.

- Aseta nauhahiomakone siten, että käyttäjä tai sivulliset eivät seiso samassa linjassa hiomanauhan tai lautaslaikan kanssa.

• Poista pöydältä kaikki lukuun ottamatta työkappaletta ennen virran kytkemistä koneeseen.
• Varo, ettei yllättävä liukastuminen aiheuta sormien tai käsien joutumista kosketuksiin hiomapinnan kanssa. Älä pidä sormia siellä, missä hihna menee pölynpoistoliitäntään (imuletkun liitäntä).
• Pidä kasvosi ja vartalosi sivulla, ettei mahdollinen takapotku osu sinuun.

1.3 Varoitusmerkintöjen selitykset

Varoitus! Lue koko käyttöohje huolellisesti ennen laitteen ensimmäistä käyttökertaa.

Varoitus! Käytä aina suojalaseja. Hengitys- ja kuulosuojaimien käyttöä suositellaan.

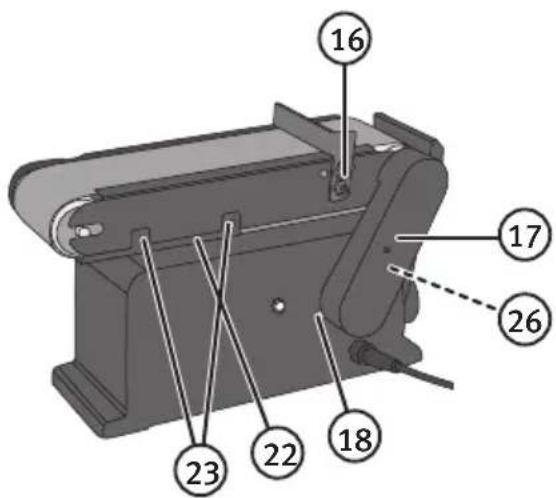

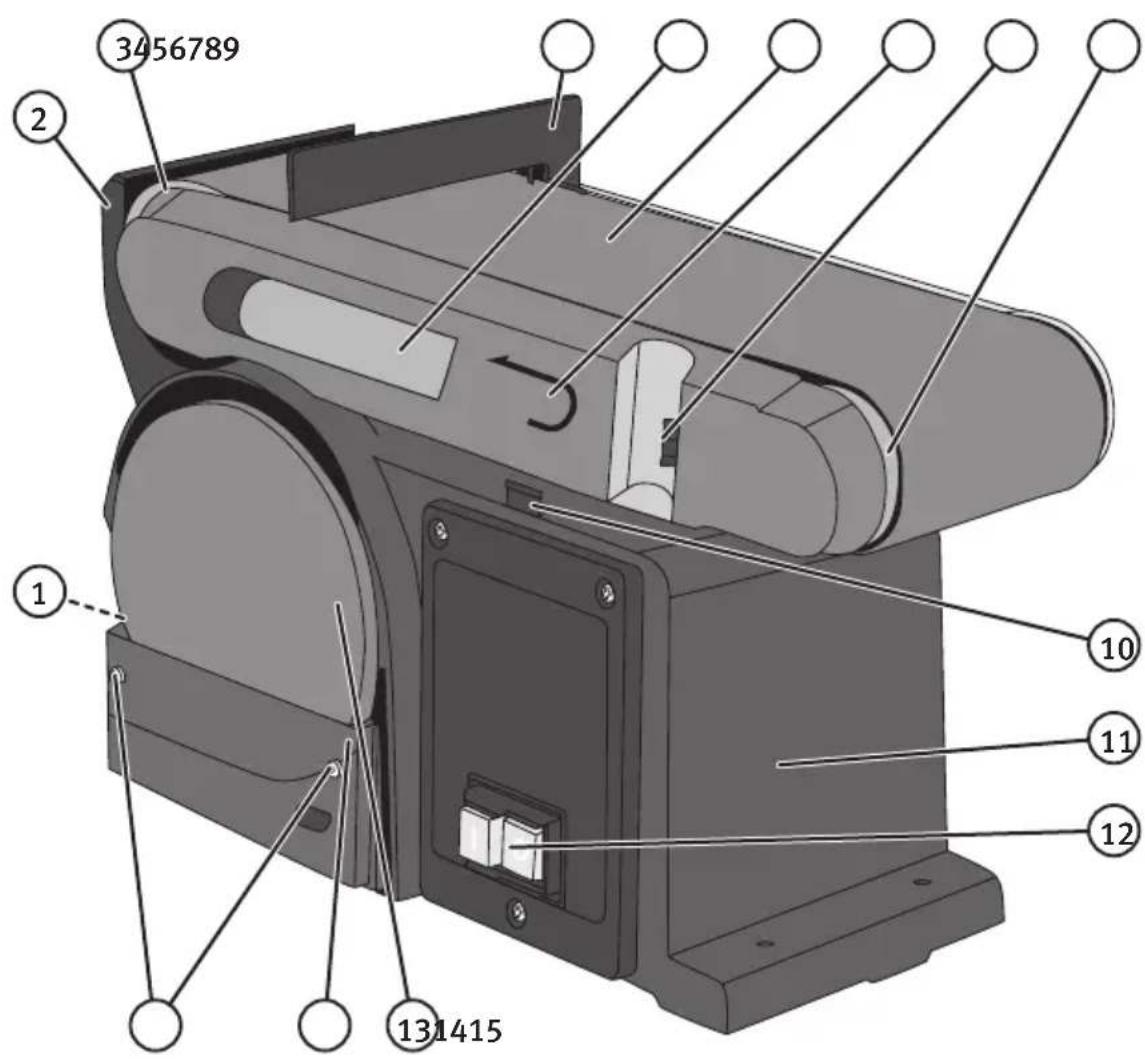

2. Tuotekuvaus

1. Pölynpoistoliitäntä
2. Suojain
3. Vetokela
4. Tuki
5. Vetokelan vapautuskahva
6. Nauhateline ja hiomanauha
7. Pyörimissuuntamerkintä
8. Nauhan keskittämisen säätönuppi
9. Liikkuva kela
10. Kumituki
11. Jalka ja kiinnitysreikä
12. [I] [O] Virtakytkin ja nollajännitesuoja
13. Lautaslaikka
14. Lautaslaikan alaosan suoja
15. Lautalaikan suojan kiristysruuvit
16. Tuen kuusiokoloruuvit
17. Vetohihnan suojalevy
18. Vetohihnan kiristysreikä
19. Hiontapöytä ja kiinnike
20. Jiiriviivain
21. Hiontapöydän kulma-asteikko
22. Nauhatelineen hiomanauhan suoja
23. Hiomanauhan suojan kiristysruuvit
24. Hiontapöydän lukitusnuppi
25. Nauhatelineen lukitusruuvi
26. Vetohihnan kiristysruuvit (suojalevyn alla)

Nauhahiomakone toimitetaan vain osittain koottuna, jotta se ei vioittuisi kuljetuksen aikana. Varmista ennen pakkauksen hävittämistä, että sinulla on seuraavat osat:

• Hiomanauha
  • Tuki
• Työkalu
  • Säädettävä hiontapöytä
• Jiiriviivain
• Käyttöohje

3. Asennus ja valmistelut

Varoitus! Varmista, ettei pistoke ole pistorasiassa, kun aloitat asennuksen tai hiomakoneen huollon tai säätämisen. Hiomanauha ja hiomalaikka on asennettu valmiiksi.

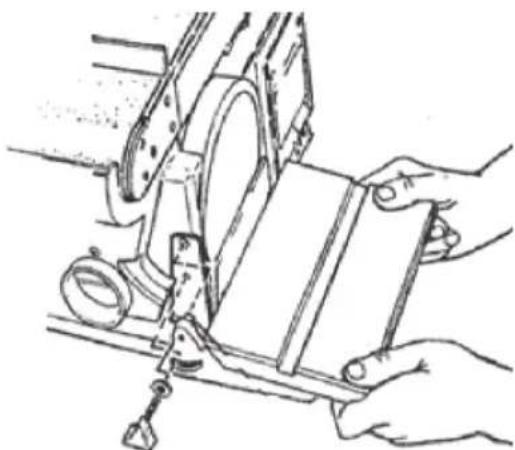

3.1 Hiomalaikan asennus/vaihto

1. Irrota pistoke pistorasiasta.
2. Irrota hiontapöytä (19), jos se on asennettu.
3. Löysää kahta kiristysruuvia (15), jotka pitävät hiomalaikan suojan (14) paikallaan. Älä irrota ruuveja. Riittää, että löysäät niitä kierroksen verran. Nosta suojaa ja irrota se.
4. Poista käytetty hiomalaikka ja puhdista liimajäämät pinnoilta.
5. Poista uuden hiomalaikan suojapaperi.
6. Aseta uusi hiomalaikka lautaslaikkaa vasten. Katso, että se on keskellä. Paina hiomalaikka lujasti paikalleen.
7. Aseta lautaslaikan suoja paikalleen.

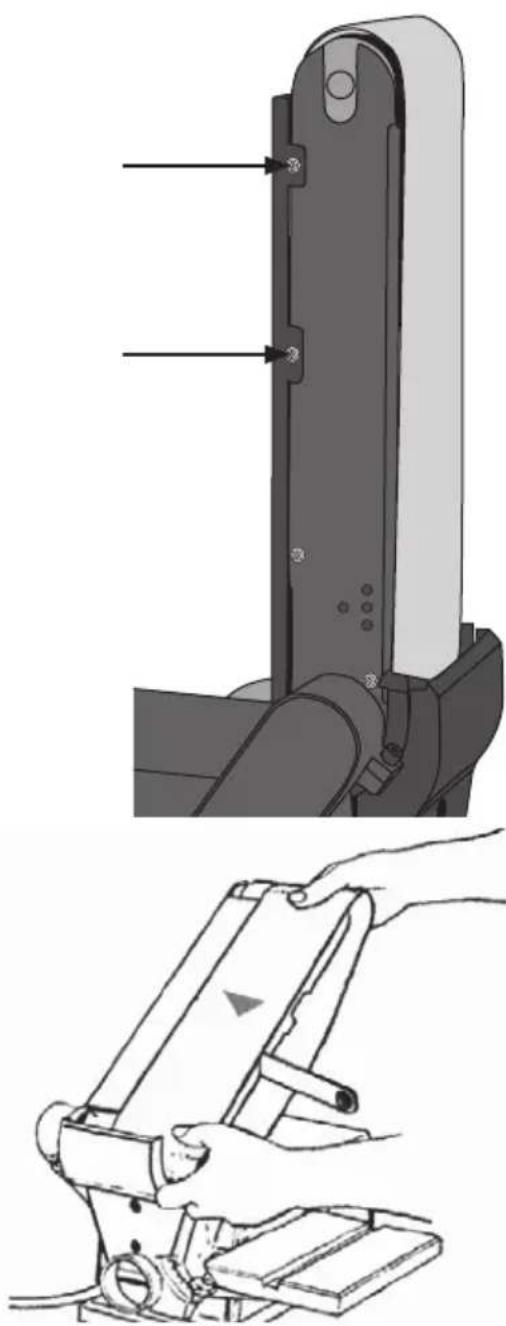

3.2 Hiomanauhan asennus/vaihto

1. Irrota pistoke pistorasiasta.
2. Levitä nauhateline (6) pystysuoraksi.
3. Löysää kahta kiristysruuvia (23), jotka pitävät nauhatelineen suojan (22) paikallaan. Älä irrota ruuveja. Riittää, että löysäät niitä kierroksen verran. Vedä suojaa ylöspäin ja irrota se.
4. Vapauta liikkuva kela (9) avaamalla vapautuskahva (5). Hiomanauhan voi irrottaa. Varoitus! Vapautuskahva on jousikuormitteinen. Käytä sitä varovasti.
5. Poista vanha hiomanauha kelasta.
6. Asenna hiomanauha oikeaan pyörimissuuntaan. Uuden hiomanauhan sisäpuolella on suuntanuoli. Hiomanauhan on pyörittävä nuolen suuntaan. Myös nauhatelineen sivussa on suuntamerkintä (7). Hiomanauhan ja nauhahiomakoneen nuolien on osoitettava samaan suuntaan. Varmista, että hiomanauha on molempien kelojen keskellä.
7. Aktivoi nauhan kiristyminen painamalla vapautuskahvasta (5).
8. Laita nauhatelineen suoja (22) paikalleen. Kiristä nauhatelineen sivun kirstysruuvit (23). Huom.! Suoja on kiinni ruuveilla (23) sekä kahdella ruuvilla vastakkaisella puolella nauhatelineen sisäpuolella.
9. Käynnistä nauhahiomakone ja tarkista hiomanauhan keskitys. Säädä keskitystä tarvittaessa.

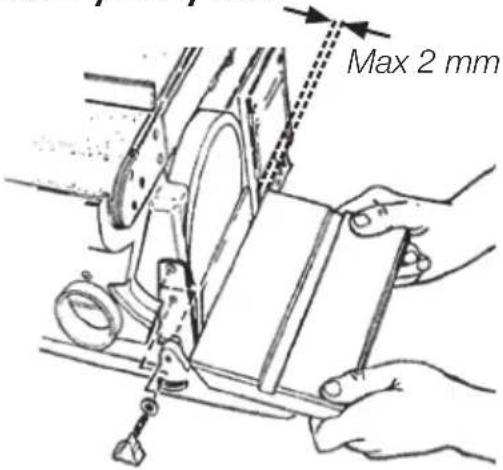

3.3 Hiontapöydän asennus lautaslaikan yhteyteen

1. Irrota pistoke pistorasiasta.

2. Paina hiontapöydän (19) ohjaustappi (ylhäällä hiontapöydän kiinnikkeessä) telineen reikään.

3. Ruuvaa hiontapöytä kiinni lukitusnupilla (24) (käytä lukitusnupin alla aluslaattaa).

4. Säädä hiontapöydän ja lautaslaikan välinen etäisyys: Löysää kolmea hiontapöydän alla olevaa mutteria. Aseta hiontapöytä niin, että sen etäisyys hiomanauhaan on 1–2 mm. Muista kirstää hiontapöydän alapuolella olevat kolme mutteria ja lukitusnuppi.

Varoitus! Hiontapöydän ja lautaslaikan välinen etäisyys saa olla korkeintaan 1–2 mm. Muutoin työkappale tai sormet voivat jäädä hiomanauhan ja hiontapöydän väliin.

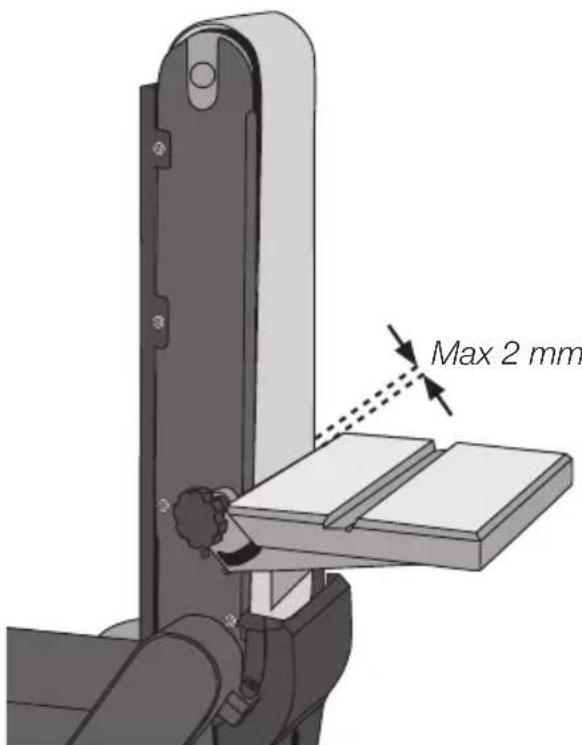

3.4 Hiontapöydän asennus hiomanauhan yhteyteen

1. Irrota pistoke pistorasiasta.
2. Poista tuki (4), jos se on asennettu.
3. Löysää lukitusruuvia (25), levitä nauhateline (6) ja kiristä lukitusruuvi.
4. Paina hiontapöydän ohjaustappi (ylhäällä hiontapöydän kiinnikkeessä) telineen reikään.
5. Ruuvaa hiontapöytä kiinni lukitusruuvilla (24).
6. Säädä hiontapöytää: Löysää kolmea hiontapöydän alla olevaa ruuvia. Aseta hiontapöytä niin, että sen etäisyys hiomanauhaan on 1–2 mm. Kiristä kolme ruuvia ja lukitusruuvi.

Varoitus! Hiontapöydän ja hiomanauhan välinen etäisyys saa olla korkeintaan 1–2 mm. Muutoin työkappale tai sormet voivat jäädä niiden väliin.

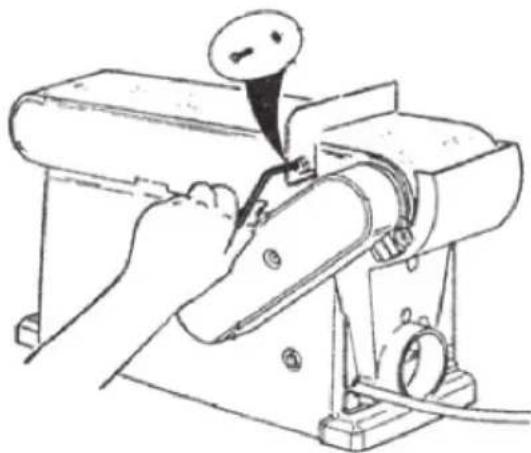

3.5 Tuen asennus

1. Irrota pistoke pistorasiasta.
2. Aseta tuki (4) nauhatelineen sivulle.
3. Ruuvaa tuki kiinni 2 kuusiokoloruuvilla (16). Käytä aluslaattoja.
4. Säädä tukea niin, että hiomanauhan ja tuen väliseksi etäisyydeksi jää korkeintaan 1–2 mm. Kiristä ruuvit.

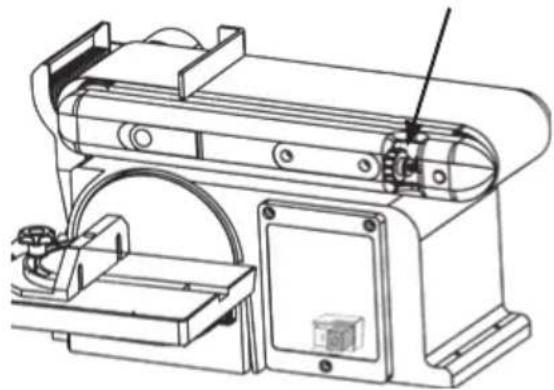

3.6 Hiomanauhan keskitys

1. Aseta pistoke pistorasiaan.

2. Käynnistä ja sammuta moottori. Tarkista, kuinka hiomanauha pyörii. Keskittyykö nauha molempiin keloihin vai kiristyykö se toiselle puolelle? Jos nauha on keskittynyt, sitä ei tarvitse säätää. Jos nauha ei ole keskittynyt, toimi seuraavasti:

3. Nauha kiristyy lautaslaikkaa kohti – ruuvaa säätönuppia (8) ¼ kierrosta myötäpäivään (vetokelasta katsottuna).

4. Nauha kirstyy lautaslaikkaa kohti – ruuvaa säätönuppia (8) ¼ kierrosta vastapäivään (vetokelasta katsottuna).

1. Ohjaa nauhan keskittymistä käynnistämällä ja sammuttamalla moottori. Säädä uudestaan, jos nauha ei keskittynyt.

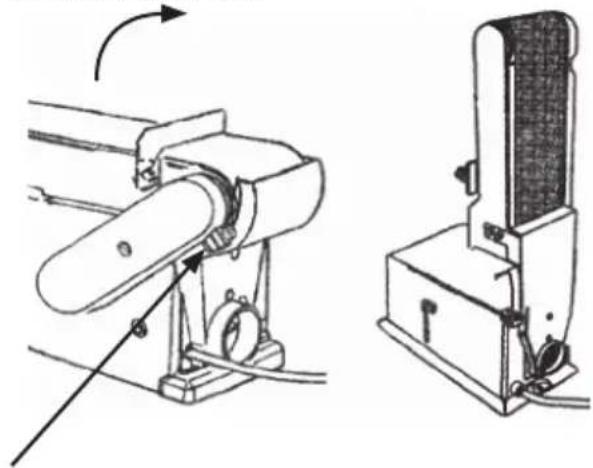

3.7 Nauhahiomakoneen käyttö eri kulmissa

1. Irrota pistoke pistorasiasta.
2. Löysää lukitusruuvia (25), levitä nauhateline (6) haluamaasi kulmaan ja kiristä lukitusruuvi.

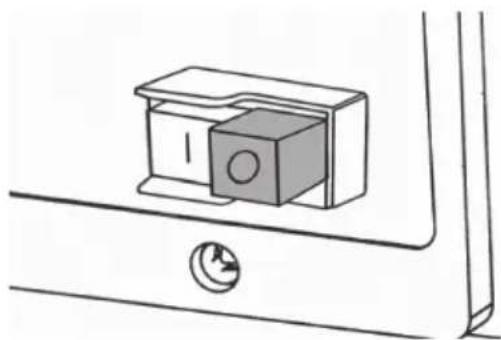

3.8 Virtakytkimen toiminta

Nauhahiomakoneessa on yhdistetty virtakytkin ja nollajännitesuoja (12).

• Käynnistä moottori painamalla vihreää painiketta [1].
• Sammuta moottori painamalla punaista painiketta [0].

Nollajännitesuoja sammuttaa virtakytkimen sähkökatkon sattuessa, jotta nauhahioma-kone ei käynnistyisi automaattisesti sähköjen palatessa. Käynnistä moottori painamalla vihreä käynnistyspainike sisään, jos nollajännitesuoja on lauennut.

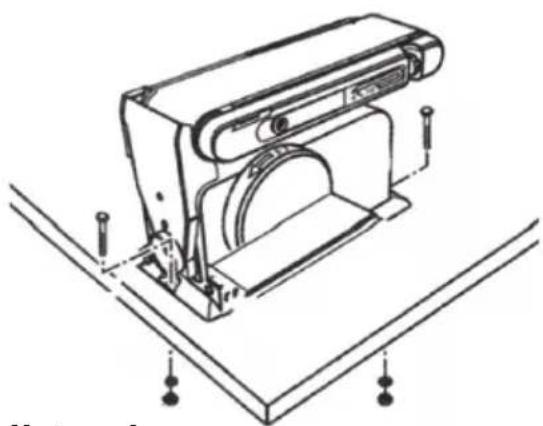

3.9 Nauhahiomakoneen sijoittaminen

Sijoita nauhahiomakone sopivan korkuiselle työtasolle ja kiinnitä se tasoon asettamalla pultit pohjalevyn reikien läpi. Käytä jousialuslaattoja tai lukitusmutteria.

Ota huomioon, että koneen ympärillä tulee olla tilaa myös suurien työkappaleiden työstämistä varten.

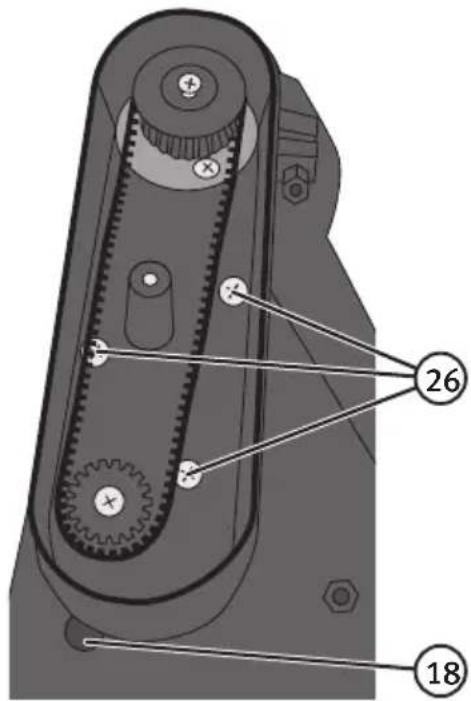

3.10 Vetohihnan säätäminen ja vaihtaminen

1. Irrota ruuvi, joka pitää suojalevyn (17) paikallaan vetohihnan päällä.
2. Poista suojalevy.
3. Löysää kolmea ruuvia (26) niin, että ylempää vetokelaa voi siirtää käyttöhihnan säätämisen ajaksi.
4. Kiristä ruuveja hieman. Säädä hihnan kireys työntämällä hihnakotelon alla olevaan kiristysreikään (18) tavallinen ruuvitaltta. Paina ruuvitalttaa ylöspäin, niin hihna kiristyy.
5. Kiristä ruuvit, mutta älä muuta hihnan kireyttä.
6. Kokeile hihnan kireyttä yrittämällä puristaa hihnaa yhteen keskeltä. Hihnaa pitäisi olla mahdollista puristaa yhteen noin 6–7 mm. Liian kireä vetohihna voi aiheuttaa kovemman äänen ja ylikuormittaa moottoria sekä laakereita. Liian löysä hihna voi alkaa luistaa ja kulua loppuun ennen aikojaan.
7. Ruuvaa suojalevy paikalleen.

4.1 Kulmahionta hiontapöydällä

Hiontapöytää (19) voi säätää kulmahiontaa varten 0–45°.

1. Löysää kiristysruuvia (25) ja kallista hiontapöytä haluamaasi kulmaan.
2. Kiristä lukitusruuvi. Käytä pakkauksen jiiriviivainta (20), kun hiot pieniä työkappaleita lautaslaikalla.
   a) Aseta työkappaleen toinen sivu jiiriviivainta vasten.
   b) Hio aina hiomalaikan vasenta sivua vasten.

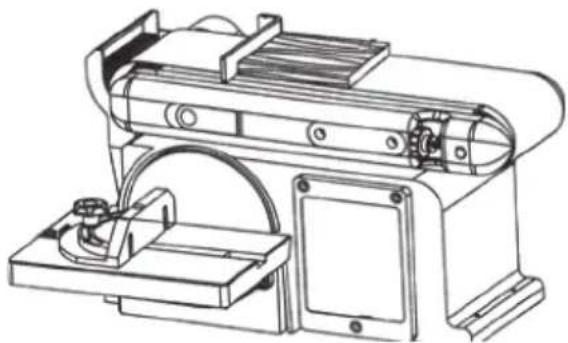

4.2 Tasohiominen hiomanauhalla

Voit käyttää hiomanauhaa sekä vaaka- että pystytasossa. Myös tukea (4) voi käyttää molemmissa asennoissa.

Tasohiominen onnistuu parhaiten, kun hiomanauha on vaakatasossa.

1. Pidä työkappale vakaasti paikallaan molemmin käsin. Varmista, etteivät kädet osu hiomanauhaan.
2. Pidä työkappaleen toista päätä tukea (4) vasten.
3. Vie työkappale sivuttain hiomanauhan ylle. Ole erityisen varovainen, kun hiot kevyttä tvökappaletta.
4. Älä paina työkappaletta liian lujasti hiomanauhaa vasten. Työskentele rauhassa niin, että tvökappale hiotuu vain vähän kerrallaan.

Huom.! Poista tuki, jos työstät pitkiä työkappaleita.

4.3 Pitkien työkappaleiden päiden hiominen

Käytä hiontapöytää (19) tukena, kun hiot pitkien työkappaleiden päitä.

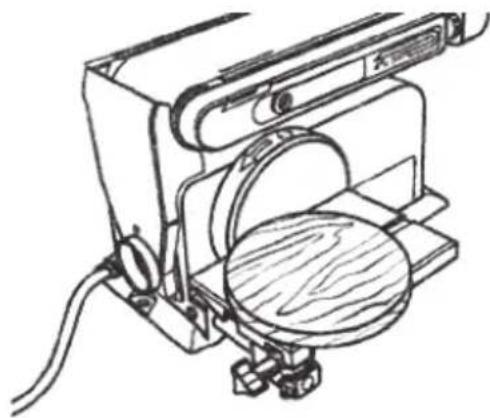

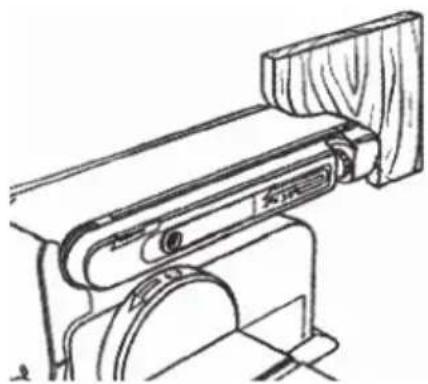

4.4 Kaarevan pinnan hiominen

Hio sisäänpäin kaartuvat pinnat aina liikkuvalla kelalla (9).

Varoitus! Älä yritä hioa työkappaleen päitä liikkuvaa kelaa vasten. Työkappale voi lennähtää ylöspäin ja aiheuttaa vahinkoa.

Hio aina ulospäin kääntyvät pinnat hiomalaikan vasenta sivua vasten.

Varoitus! Älä yritä hioa työkappaletta hioma- laikan oikeaa sivua vasten. Työkappale voi lennähtää ylöspäin ja aiheuttaa vahinkoa.

- Nauhahiomakone sopii puun ja muovin työstämiseen. Hio työkappaletta pitämällä tiukasti kiinni työkappaleesta, mutta kohdistamatta liikaa painetta hiomanauhaan Liikuta työkappaletta edestakaisin hiomanauhan päällä, jotta työkappaleeseen ei tule uria ja jotta nauha kuluisi tasaisesti.

- Käytä tukea työkappaleen tukemiseen. Jos työkappale on pidempi kuin hiomanauha, voit poistaa suojan, jotta nauhan ala kasyaa.

- Lautaslaikka sopii hyvin hieman karkeampien puupintojen työstämiseen ja pyöristämiseen.

- Työn laatu riippuu täysin hiontanauhan karkeudesta ja työkappaleen käsittelystä. Paras tulos saadaan hiomalla ensin karkealla hiomapaperilla ja jatkamalla sen jälkeen hienommalla paperilla.

- Hiomanauhaa kannattaa usein käyttää pystyasennossa. Tällöin työkappale nojaa tvöpövtää vasten.

- Nauhahiomakone on erittäin tehokas ja suunniteltu tehokkaaseen työskentelyyn, mikä aiheuttaa myös "ylihiomisen" vaaran. Tarkkaile siksi hiottavaa kappaletta työskentelyn aikana, jotta et hjo liikaa.

- Puu tulee hioa kuitujen suuntaan. Kuitujen vastainen hionta saattaa vahingoittaa puuta. Älä pakota nauhahiomakonetta, vaan anna sen tehdä työ puolestasi. Tällä tavoin tulos on paras mahdollinen.

- Jos haluat parhaan mahdollisen viimeistelyn pehmeille puulajeille, kuten männylle ja kuuselle, voit levittää ohuen kerroksen sellakkaa puupinnalle ennen viimeistä hiontaa. Kun sellakkakerros hiotaan pois, puupinta jää erittäin sileäksi ja tasaiseksi.

- Suorien ja viistojen kulmien tarkka hionta kannattaa suorittaa jiiriviivaimen avulla.

6. Vianhakutaulukko

Ongelma Todennäköinen syy Toimenpiteet
Moottori ei käynnisty.	Viallinen virtakytkin tai virransyöttö.	Vaihda vialliset osat ennen käyttöä.
Kone käy hitaasti hiottaessa.	Työkappaletta painetaan liian kovaa.	Paina työkappaletta vähemmän.
Hiomanauha ei pysy kelojen päällä.	Virheellinen keskitys. Säädä keskitys uudelleen.Ks. 3.6 Hiomanauhan keskitys.
Puu alkaa savuta hiomisen aikana.	Hiomalaikka tai hiomanauha kiiltää pihkasta/mahlasta.	Vaihda hiomalaikka tai hiomanauha.

7. Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Lautaslaikan kuormittamaton nopeus 2850 min

Hiomanauhan kuormittamaton nopeus 7,35 m/sek

Lautaslaikka ∅ 150 mm

Hiontapöytä 160 × 225 mm

Hiomanauha 100 × 915 mm

Hiontapöydän kallistus 0–45°

Nauhayksikön kallistus 0–90°

Melu

LpA = 79 dB(A), K = 3dB(A)

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B,

00100 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk
