Tuotetyyppi	Märkä- ja kuivahiontakone (yhdistelmäjyrsin)
Malli	Cocraft HW 250 (tunnetaan myös nimellä TLG-150WG)
Nimellisjännite	230–240 V AC, 50 Hz
Nimellisteho	150 W (S1 jatkuva) / 250 W (S2 30 min)
Kuormittamaton nopeus (kuivapyörä)	2850 rpm
Kuormittamaton nopeus (märkäpyörä)	130 rpm
Suurin kehänopeus (kuiva)	23 m/s
Suurin kehänopeus (märkä)	1,3 m/s
Kuivahiontapyörän mitat	∅ 150 × 20 × ∅ 12,7 mm (karkeus 60)
Märkähiontapyörän mitat	∅ 200 × 40 × ∅ 20 mm (karkeus 80)
IP-luokitus	IP23
Paino	11,5 kg
Melupäästö (äänenpaine)	LpA = 68 dB(A), KpA = 3 dB(A)
Melupäästö (ääniteho)	LwA = 85,3 dB(A), KwA = 3 dB(A)
Ylikuormitussuoja	Automaattinen moottorin sammutus ylikuormituksessa
Turvaominaisuudet	Turvasuojus, kipinänohjain, työkalutuki, turvaseinä, hätäpysäytyspainike
Jäähdytysjärjestelmä	Vesisäiliö tyhjennystulpalla märkähiontaa varten
Säädettävä kipinänohjain ja työkalutuki	Enintään 2 mm:n rako hiontapyörään
Asennus	Neljä asennusreikää turvallista kiinnitystä varten tasaiselle alustalle
Huolto	Puhdista pehmeällä, kostealla liinalla ja miedolla pesuaineella; älä käytä liuottimia tai hankausaineita
Mukana tulevat lisätarvikkeet	Märkä- ja kuivahiontapyörät, vesisäiliö, työkalutuki, kipinänohjain, turvaseinä, kiristyslaipat
Korjattavuus	Korjaukset on annettava ammattitaitoisen teknikon tehtäväksi käyttäen identtisiä varaosia
Hävittäminen	Älä hävitä kotitalousjätteen mukana; kierrätä asianmukaisessa keräyspisteessä (WEEE-direktiivi)

Usein kysytyt kysymykset - HW 250 Cocraft

Kuinka vaihdan kuivahiontapyörän?

Sammuta hiontakone ja irrota pistoke. Taita turvaseinä ylös, irrota kipinänohjain ja työkalutuki. Poista 3 kiinnitysruuvia ja kierrä turvasuojusta myötäpäivään. Pidä pyörää, irrota lukkomutteri ja ulompi laippa (mutteri on kierteitetty vastakkaiseen pyörimissuuntaan nähden). Vaihda vanha pyörä uuteen, kokoa päinvastaisessa järjestyksessä ja säädä kipinänohjain ja työkalutuki enintään 2 mm:n päähän pyörästä. Älä poista uuden pyörän pahvilevyjä.

Kuinka vaihdan märkähiontapyörän?

Irrota pistoke ja tyhjennä vesisäiliö. Löysää 3 mutteria ja pulttia, jotka pitävät vesisäiliötä (kaksi ylhäällä, yksi alhaalla) ja poista säiliö. Pidä märkäpyörästä kiinni vaihdelaatikon kuormituksen estämiseksi, irrota sitten lukkomutteri ja laippa. Vaihda pyörä ja kokoa uudelleen. Anna uuden pyörän saavuttaa täysi nopeus tasapainon tarkistamiseksi.

Voinko käyttää hiontakonetta yhtäjaksoisesti yli 30 minuuttia?

Ei, hiontakone on tarkoitettu jaksoittaiseen käyttöön (S2 30 min). Älä käytä sitä yhtäjaksoisesti yli 30 minuuttia ylikuumenemisen välttämiseksi. Anna sen jäähtyä ennen uudelleenkäynnistystä.

Mitä suojavarusteita minun tulisi käyttää tämän koneen kanssa?

Käytä aina suojalaseja tai visiiriä, kuulosuojaimia (varsinkin jos melu ylittää 80 dB(A)), pölynaamaria ja suojakäsineitä. Älä käytä löysiä vaatteita tai koruja, ja sido pitkät hiukset.

Kuinka täytän vesisäiliön märkähiontaa varten?

Kaada vettä vesisäiliöön, kunnes se saavuttaa akselin karan tason. Koneen käynnistämisen jälkeen vedenpinta voi laskea pyörän imiessä vettä; lisää vettä tarvittaessa. Tyhjennä aina säiliö käytön jälkeen ja anna pyörän kuivua kokonaan ennen varastointia.

Mikä on suurin sallittu rako työkalutuen ja hiontapyörän välillä?

Raon on oltava enintään 2 mm turvallisen käytön takaamiseksi. Säädä työkalutukea ja kipinänohjainta säännöllisesti pyörän kuluttuessa.

Voinko hioa asbestia sisältäviä materiaaleja?

Ei, älä koskaan hio asbestia sisältäviä materiaaleja. Asbesti on tunnettu syöpää aiheuttava aine. Käytä hiontakonetta vain turvallisille materiaaleille, kuten metallille tai terätyökaluille.

Mitä teen, jos moottori pysähtyy yhtäkkiä?

Jos moottori pysähtyy, se voi johtua ylikuormitussuojasta. Sammuta kone ja irrota pistoke. Anna moottorin jäähtyä useita minuutteja ennen uudelleenkäynnistysyritystä. Jos ongelma jatkuu, tarkista tukokset tai vauriot.

Kuinka puhdistan penkkihiontakoneen?

Irrota pistoke. Puhdista ulkopinnat pehmeällä, kostealla liinalla ja miedolla pesuaineella. Älä koskaan käytä liuottimia, vahvoja kemikaaleja tai hankausaineita. Pidä tuuletusaukot puhtaina pölystä.

Millaisia varaosahiontapyöriä voin käyttää?

Käytä vain valmistajan suosittelemia hiontapyöriä, jotka on luokiteltu vähintään yhtä suurelle nopeudelle kuin koneen kuormittamaton nopeus. Kuivapyörä on 150×20×12,7 mm (enimmäiskehänopeus 23 m/s) ja märkäpyörä on 200×40×20 mm (enimmäiskehänopeus 1,3 m/s). Tarkista aina pyörä halkeamien varalta ennen asennusta.

KÄYTTÖOHJE HW 250 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Yleiset turvallisuusohjeet

Varoitus! Työkalun käytön aikana on noudatettava perusvarotoimia tulipalo-, sähköisku- ja henkilövahinkoriskin pienentämiseksi. Lue ohjeet ennen tuotteen käyttöä ja laita ne talteen.

1. Pidä työpiste puhtaana. Täynnä tavaraa olevat pinnat ja pöydät lisäävät onnettomuusriskiä.
2. Kiinnitä huomiota työympäristöön. Älä jätä työkalua sateeseen. Älä käytä työkalua kosteissa tai märissä tiloissa. Huolehdi työpisteen riittävästä valaistuksesta. Älä käytä työkalua helposti syttyvien nesteiden tai kaasujen läheisyydessä.
3. Ehkäise sähköiskut. Älä koske maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpatteriin, lieteen ja jääkaappiin.
4. Älä päästä muita ihmisiä työkalun lähelle. Ulkopuoliset ihmiset, erityisesti lapset, eivät saa liikkua työkalun tai sen jatkojohtojen läheisyydessä. Sivustakatsojien on pysyttävä loitolla työpisteestä.
5. Säilytä työkalua turvallisessa paikassa. Kun työkalua ei käytetä, säilytä sitä kuivassa lukitussa paikassa lasten ulottumattomissa.
6. Älä ylikuormita työkalua. Se toimii paremmin ja turvallisemmin oikealla nopeudella.
7. Käytä oikeaa työkalua. Älä ylikuormita pieniä työkaluja suurissa töissä, joissa tarvitaan voimaa. Älä käytä työkalua tai sen lisäosaa väkisin työtehtävään, johon se ei ole tarkoitettu. Älä esimerkiksi käytä pyörösahaa puunoksien tai puutavaran katkaisuun.
8. Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja, jotka voivat juuttua pyöriviin osiin. Ulkotöissä on suositeltavaa käyttää liukuestekenkiä. Pitkät hiukset on sidottava kiinni.
9. Käytä aina suojavarusteita. Käytä suojalaseja. Käytä pölyisissä töissä myös pölysuodatinta tai hengityssuojainta.
10. Käytä pölynpoistolaitteita. Jos työkaluun on mahdollista liittää pölynpoisto- ja keräysjärjestelmä, varmista, että se on liitetty ja että sitä käytetään oikein.

11. Käsittele sähköjohtoa oikein. Älä irrota sähköjohtoa pistorasiasta vetämällä johdosta vaan tarttumalla kiinni pistokkeesta. Sähköjohto ei saa joutua kosketuksiin lämmön, öljyn tai terävien reunojen kanssa.

12. Kiinnitä työkappale asianmukaisesti paikalleen. Käytä työkappaleen kiinnittämiseen puristinta tai ruuvipuristinta, mikäli mahdollista. Se on turvallisempaa kuin työkappaleen pitäminen paikallaan yhdellä kädellä.

13. Älä kurota liian kauas. Varmista, että työasentosi on koko ajan tasapainoinen.
14. Pidä työkalu hyvässä kunnossa. Työkalun on oltava puhdas ja sen terien terävät, jotta se toimii ihanteellisesti ja turvallisesti. Noudata voitelussa ja tarvikkeiden vaihdossa käyttöohjeen suosituksia. Sähköjohto on tarkistettava säännöllisesti. Pätevän ammattilaisen on vaihdettava vioittunut johto. Tarkasta säännöllisesti, ovatko jatkojohdot ehjiä. Työkalun kädensijojen ja säädinten on oltava kuivat ja puhtaat, eikä niissä saa olla lainkaan öljyä, rasvaa tai vastaavia aineita.
15. Katkaise virta. Irrota pistoke pistorasiasta ja paina hätäpysäytintä ennen huoltoa ja tarvikkeiden, esimerkiksi terien, porien tai hiomanauhan, vaihtoa.
16. Poista kaikki avaimet ja huoltotyökalut. Ota tavaksi tarkastaa, että kaikki avaimet ja huoltotyökalut on poistettu työkalusta ennen virran kytkemistä päälle.
17. Estä työkalun tahaton käynnistyminen. Älä kanna työkalua sormi virtakytkimellä/ liipaisimella, jos sähköjohto on liitetty pistorasiaan. Virtakytkimen on oltava OFF-asennossa, kun liität pistokkeen pistorasiaan.
18. Käytä oikeanlaisia jatkojohtoja. Ulkona saa käyttää ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Käytä jatkojohtoja, joissa on riittävä johtimen poikkipinta-ala, ja kelaa koko johto auki.
19. Käytä tervettä järkeä ja ole varovainen. Suunnittele työvaiheet etukäteen, jotta voit suorittaa ne turvallisesti. Älä käytä työkalua väsyneenä ja lääkkeiden tai vastaavien aineiden vaikutuksen alaisena.

20. Tarkasta ennen työkalun käynnistämistä toteutuvatko seuraavat asiat:

21. kaikki suojukset ja muut osat ovat ehjiä ja ne toimivat tarkoituksenmukaisesti

22. liikkuvat osat on asennettu oikein ja ne pystyvät pyörimään vapaasti
23. liikkuvat osat eivät voi jäädä kiinni
24. laitteessa ei ole häiriöitä
25. muita työn toteutukseen vaikuttavia seikkoja ei ole ilmennyt.

Jos suojus tai muu osa on vaurioitunut, se on vaihdettava tai korjautettava ammattilaisella. Vioittuneen sähköjohdon ja virtakytkimen saa vaihtaa vain ammattilainen. Älä käytä työkalua, jos et voi sammuttaa tai käynnistää sitä turvallisesti.

1. Käytä suositeltuja tarvikkeita. Muiden kuin suositeltujen tarvikkeiden käyttö voi aiheuttaa onnettomuuksia tai henkilövahinkoja.
2. Työkalun saa korjata ainoastaan pätevä teknikko. Työkalu on voimassa olevien turvallisuusvaatimusten mukainen. Työkalun saa korjata ainoastaan ammattilainen. Korjauksessa on käytettävä alkuperäisvaraosia. Muuten työkalu voi aiheuttaa onnettomuuksia tai henkilövahinkoja.

Penkkihomakoneita koskevat erityiset turvallisuusohjeet

- Älä koske liitäntäjohtoon, jos se on vahingoittunut yhdistelmähiomakoneen käytön aikana. Irrota pistoke välittömästi pistorasiasta ja anna pätevän ammattilaisen vaihtaa liitäntäjohto.

- Älä käytä yhdistelmähiomakonetta, jos se on pölyinen. Älä myöskään käytä hiomakonetta pölyisessä tilassa.

- Ulkokäytössä yhdistelmähiomakone on liitettävä sähköverkkoon vikavirtasuojakytkimen välityksellä (laukaisuvirta enintään 30 mA enintään 30 ms:n kuluessa). Jos jatkojohtoa käytetään ulkona, sen on oltava hyväksytty ulkokäyttöön.

• Vaaratilanteessa irrota pistoke heti pistorasiasta.

- Liitäntäjohto on pidettävä aina yhdistelmähiomakoneen takapuolella.

- Kipinät aiheuttavat tulipalovaaran!

- Metallin hionnasta syntyy kipinöitä, jotka lentävät eri suuntiin. Huolehdi tästä syystä siitä, että vaara-alueella ei ole ihmisiä tai kotieläimiä. Tarkasta, että työpisteen lähellä ei ole tulenarkoja materiaaleja.

- Varoitus! Pölyn hengittäminen on terveydelle haitallista!

- Pöly aiheuttaa terveysriskin yhdistelmähiomakoneen käyttäjälle ja kaikille työpisteen lähellä oleskeleville henkilöille.

- Käytä suojalaseja.

- Käytä kuulosuojaimia.

- Käytä hengityssuojainta.

- Käytä suojakäsineitä.

- Palovammariski!

- Työkappale kuumenee hionnan aikana. Älä koske juuri hiottuun kohtaan, vaan anna sen jäähtyä. Jos hionta kestää pitkään, keskeytä työskentely aika ajoin ja anna työkappaleen jäähtyä ennen hionnan jatkamista. Älä käytä yhdistelmähiomakonetta yhtäjaksoisesti yli puolta tuntia.

- Käytä ainoastaan valmistajan suosittelemia hiomalaikkoja, joihin merkitty kierrosluku vastaa tuotteen arvokilpeen merkittyä kierroslukua tai on sitä suurempi.

- Käytä ainoastaan hiomalaikkoja, joissa on seuraavat merkinnät: valmistaja, hiomalaikan sideaineen tyyppi, mitat ja enimmäiskierrosluku.

- Säilytä hiomalaikkoja kuivassa ja mahdollisimman tasaisessa lämpötilassa.

- Käytä hiomalaikan asennuksessa sen mukana toimitettuja laippoja.

- Käytettävien laippojen on oltava kooltaan ja tyypiltään samanlaisia. Mahdollisesti käytettävien välilevyjen on oltava joustavaa materiaalia, esimerkiksi kumia.

- Hiomalaikan keskellä olevaa reikää ei saa suurentaa.

- Säädä laikan suojuksen yläetureunassa olevaa suojusta säännöllisesti sitä mukaa kun hiomalaikka kuluu.

- Yhdistelmähiomakonetta ei saa käyttää ilman laikan suojusta. Seuraavat mitat eivät saa ylittyä: tuen ja hiomalaikan väli enintään 2 mm ja etummaisen säädettävän suojuksen ja hiomalaikan väli enintään 2 mm. Suuri rako tuen ja hiomalaikan välissä suurentaa onnettomuusriskiä.

- Laikan suojus, tuki ja läpinäkyvä suojus on asennettava ennen yhdistelmähiomakoneen käyttöä.

• Irrota pistoke ennen hiomalaikan vaihtoa.
• Hiomalaikan kehänopeus on enintään ∅ 150 = 23 m/s. Märkähiomakiven kehänopeus on enintään ∅ 200 = 1,3 m/s.
• Moottorin suurin sallittu lämpötila on 80 °C.
• Kaada hiomalaikan yhteydessä olevaan säiliöön vettä karaan asti.
• Yhdistelmähiomakone on kiinnitettävä huolellisesti kestävään alustaan ennen käyttöä. Käytä pohjalevyn neljää kiinnitysreikää.
• Kun hiomalaikka kuluu, säädä etummaista säädettävää suojusta. Suojuksen ja hiomalaikan väli on pidettävä mahdollisimman pienenä, eikä se saa olla yli kahta millimetriä.
• Hiomalaikka on vaihdettava, kun etummaista säädettävää suojusta ja tukea ei voida säätää kahden millimetrin etäisyydelle laikasta.
• Käytä ainoastaan valmistajan suosittelemia hiomalaikkoja, joihin merkitty kierrosluku vastaa yhdistelmähiomakoneen arvokilpeen merkittyä kierroslukua tai on sitä suurempi.
• Jos hiomalaikka jumiutuu liian suuren kosketusvoiman tai suojuksen ja hiomalaikan väliin juuttuneen työkappaleen vuoksi, sammuta yhdistelmähiomakone ja irrota pistoke pistorasiasta. Poista hiomalaikkaan juuttunut kappale ja tarkasta, että molemmat hiomalaikat liikkuvat esteettömästi. Aloita hionta uudelleen pienemmällä kosketusvoimalla.
• Älä koskaan hio asbestia sisältäviä esineitä, sillä asbesti on todettu syöpää aiheuttavaksi.
• Älä koskaan käytä vahingoittuneita tai vääntyneitä laikkoja tai harjoja.
• Älä koske pyörivään hiomalaikkaan.
• Pidä lujasti kiinni työkappaleesta molemmin käsin koko hionnan ajan.
• Varmista, että työasentosi on tasapainoinen.
• Kun olet lopettanut metallin hionnan, anna hiomalaikkojen pysähtyä kokonaan.
• Irrota pistoke pistorasiasta, kun pidät tauon, säädät tai huollat yhdistelmähiomakonetta tai kun et aio enää käyttää sitä.
• Käsittele yhdistelmähiomakonetta varovaisesti ja huolellisesti. Pidä kone puhtaana ja kuivana ja poista öljy- ja rasvatahrat.
• Älä anna keskittymisen herpaantua! Keskity aina käsillä olevaan työhön ja ole varovainen, kun siirryt seuraavaan työvaiheeseen. Älä käytä yhdistelmähiomakonetta, jos et pysty keskittymään tai jos voit huonosti.
• Säilytä hiomalaikkoja siten, että ne eivät altistu mekaaniselle kuormitukselle tai haitallisille ympäristövaikutuksille.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje ennen käyttöä ja säilytä se tulevaa tarvetta varten.

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja tai visiiriä ja hengityssuojainta.

Kuvaus

1. Suojalasi ja pidike
2. Kipinäsuoja
3. Kipinäsuojan lukkoruuvi
4. Hiomalaikka (raekoko 60)
5. Tuki
6. Tuen lukitusvipu
7. Virtakytkin ON/OFF [0-1]
8. Jäähdytysvesiastia
9. Kiinnitysreikä
10. Vesisäilion kiinnitysruuvit
11. Jäähdytysvesisäiliö
12. Pyörimissuuntamerkintä
13. Märkähiomakivi (raekoko 80)
14. Hiomalaikan suojus
15. Irrotettavan laikan suojuksen kiinnitysruuvit
16. Vedenpoistotulppa

Yhdistelmähiomakoneen asennus

Varoitus! Älä liitä pistoketta pistorasiaan ennen kuin olet asentanut ja säätänyt yhdistelmähiomakoneen kokonaan ja lukenut käyttöohjeen ja varoitukset.

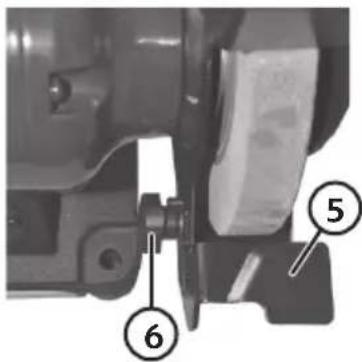

1. Asenna tuki (5) laikan suojukseen (14) lukitusvivulla (6). Säädä hiomalaikka ja tuki enintään kahden millimetrin etäisyydelle toisistaan.

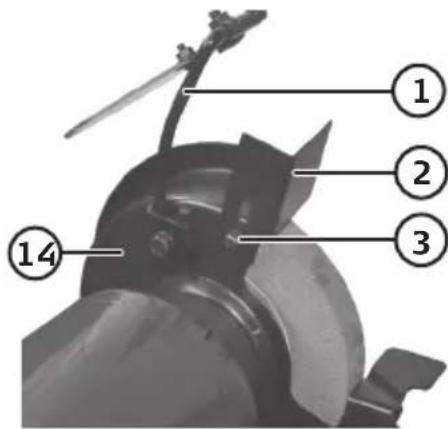

1. Asenna kipinäsuoja (2) laikan suojukseen (14) lukkoruuvilla (3). Säädä hiomalaikka ja kipinäsuoja enintään kahden millimetrin etäisyydelle toisistaan.

2. Asenna suojalasin pidike (1) laikan suojukseen (14) ruuvilla ja U-aluslevyllä. Säädä suojalasin kaltevuuskulma ja kiristä ruuvit.

• Tarkasta ennen koneen käynnistämistä, että hiomalaikka pyörii esteettömästi.
• Säädä suojalasi siten, että se ei heikennä näkyvyyttä hionnan aikana.
• Muista, että hiomalaikka pienenee kuluessaan. Säädä hiomalaikan ja tuen sekä hiomalaikan ja kipinäsuojan välinen etäisyys enintään kahteen millimetriin.

Ylikuormitussuoja

Moottori sammuu automaattisesti, jos se ylikuormittuu. Anna moottorin jäähtyä ennen kuin käynnistät sen uudelleen.

Hiomalaikan käyttö

1. Liitä pistoke pistorasiaan.
2. Käynnistä moottori virtakytkimellä ja anna hiomakoneen kierrosluvun nousta ennen hionnan aloittamista.
3. Pidä kiinni työkappaleesta molemmin käsin ja aseta se tukea vasten. Paina työ-kappaletta varovasti hiomalaikkaa vasten. Jos hiomalaikan liike hidastuu hionnan aikana, laikkaan kohdistuvaa painetta on vähennettävä.
4. Jäähdytä työkappaletta jäähdytysastiassa (8), jos se kuumenee liikaa.
5. Sammuta laite virtakytkimellä ja irrota pistoke pistorasiasta.

Varoitus!

• Pienistä työkappaleista on pidettävä kiinni pihdeillä tai vastaavalla työkalulla.
• Hio ainoastaan hiomalaikan pyöreällä sivulla, älä koskaan reunoilla.
• Useimmat materiaalit kuumenevat hionnan aikana. Ole siksi varovainen työkappaletta käsitellessäsi.

Märkähiomakiven käyttö

1. Kaada vettä säiliöön (11).
2. Liitä pistoke pistorasiaan.
3. Käynnistä moottori virtakytkimellä ja anna hiomakoneen käydä ennen hionnan aloittamista, kunnes märkähiomakivi on täysin märkä. Kuin märkähiomakivi kyllästyy vedellä, säiliön vedenkorkeus saattaa laskea. Lisää silloin vettä säiliöön.
4. Hio työkappaletta märkähiomakivellä.
5. Sammuta laite virtakytkimellä ja irrota pistoke pistorasiasta.
6. Tyhjennä vesisäiliö säiliön alla olevasta vedenpoistotulpasta (16). Jätä paikalleen, kunnes märkähiomakivi on kuivunut.

Hiomalaikan vaihto

Varoitus! Yhdistelmähiomakoneen tahattoman käynnistymisen aiheuttamien henkilövahinkojen välttämiseksi kone on sammutettava ja pistoke on irrotettava pistorasiasta ennen hiomalaikan vaihtoa.

1. Aseta virtakytkin asentoon 0 ja irrota sähköjohdon pistoke pistorasiasta ennen hiomalaikan vaihtoa.
2. Käännä suojalasi (1) ja sen pidike ylös.
3. Löysää kipinäsuoja (2) ja tuki (5) ja vedä ne irti hiomalaikasta, niin että uudelle laikalle tulee tilaa.

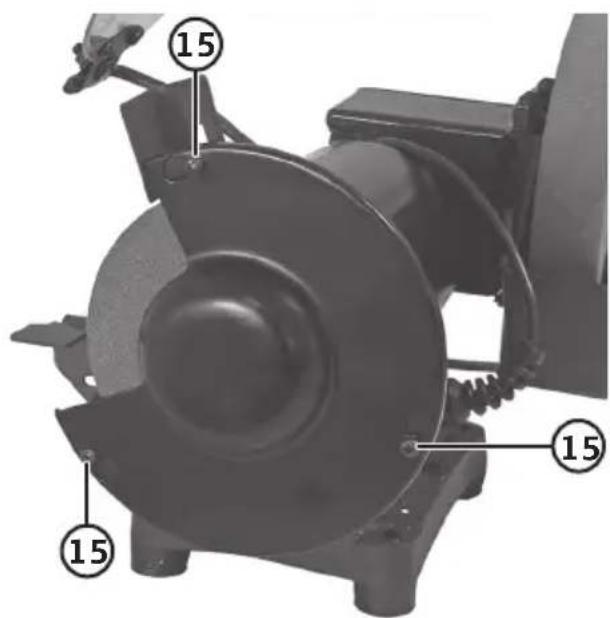

4. Löysää kolmea kiinnitysruuvia (15) hiukan ja kierrä irrotettavaa laikan suojusta (14) myötäpäivään niin, että hiomalaikka irtoaa.
5. Pidä kiinni hiomalaikasta ja irrota karan mutteri ja ylempi laippa karasta. Karan mutterin kierteet ovat pyörimissuuntaa vastaan.
6. Poista vanha hiomalaikka ja aseta uusi tilalle.

7. Kokoa osat käänteisessä järjestyksessä.

8. Säädä kipinäsuoja (2) ja tuki (5) enintään kahden millimetrin etäisyydelle hioma-laikasta ja kiristä.

9. Tarkasta ennen yhdistelmähiomakoneen käynnistämistä, että hiomalaikka pyörii esteettömästi.
10. Seiso yhdistelmähiomakoneen vieressä, kun käynnistät koneen. Anna koneen käydä minuutin ajan ennen hionnan aloittamista varmistaaksesi, että laikka on tasapainossa.

Huomio!

• Älä poista hiomalaikan sivuilla olevia suojapapereita. Niiden avulla hiomalaikka pysyy turvallisesti paikallaan laippoihin tuettuna.
• Tarkasta ennen asentamista, että uudessa hiomalaikassa ei ole halkeamia tai muita näkyviä vaurioita. Älä koskaan käytä vaurioitunutta hiomalaikkaa.
• Älä kiristä karan mutteria niin lujasti, että hiomalaikka halkeaa.

Märkähiomakiven vaihto

1. Aseta virtakytkin asentoon 0 ja irrota sähköjohdon pistoke pistorasiasta ennen märkähiomakiven vaihtoa!

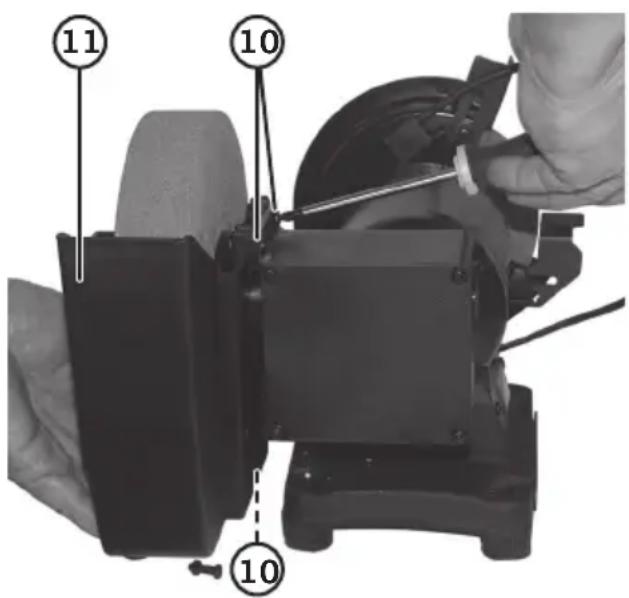

2. Irrota vesisäiliö (11). Löysää vesisäiliön kolme kiinnitysruuvia (10) (kaksi yläreunassa ja yksi alapuolella). Ruuveja ei tarvitse irrottaa! Työnnä vesisäiliötä märkähiomakiveä kohti. Työnnä sitä sitten alaspäin ja irrota se.
3. Tärkeää! Pidä märkähiomakivestä kiinni, niin että se ei kuormita vaihdelaatikkoa, kun kierrät karan mutterin ja laipan irti karasta.
4. Poista vanha märkähiomakivi ja aseta uusi tilalle.
5. Kokoa osat käänteisessä järjestyksessä.
6. Seiso yhdistelmähiomakoneen vieressä, kun käynnistät koneen. Anna koneen käydä minuutin ajan ennen hionnan aloittamista varmistaaksesi, että laikka on tasapainossa.

Kunnossapito ja huolto

• Irrota pistoke pistorasiasta ennen puhdistusta.
• Kuivaa tuote nihkeällä, pehmeällä liinalla. Käytä mietoa puhdistusainetta.

Älä koskaan käytä liuottimia tai voimakkaita, hankaavia puhdistusaineita.

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

(kuormittamaton hiomalaikka) 2850 kierr./min

Märkähiomakiven kierrosluku 130 kierr./min

Suurin kehänopeus Märkähiomakivi 1,3 m/s, hiomalaikka 23 m/s

Suojausluokka IP23

Hiomalaikat ∅ 200 × 40 × ∅ 20 mm

(märkähiomakivi terätyökalun jäljen viimeistelyyn)

∅ 150 × 20 × ∅ 12,7 mm

(hiomalaikka karkeaan hiontaan)

Ääni LpA = 68 dB(A), mittausepätarkkuus KpA = 3 dB(A)

LwA = 85,3 dB(A), mittausepätarkkuus KwA = 3 dB(A)

Käytä kuulosuojaimia,

kun melutaso on yli 80 dB(A)

Paino 11,5 kg

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A,

00240 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk
