HBD500 - Mølle Cocraft - Gratis bruksanvisning og manual

Produkttype	Belte- og skivesliper
Merke	Cocraft
Modell	HBD500
Merkespenning	230 V ~ 50 Hz
Merkeeffekt	500 W
Skivens tomgangshastighet	2850 rpm
Beltets tomgangshastighet	7,35 m/s
Slipehjulets diameter	150 mm
Størrelse på slipebånd	100 x 915 mm
Bordstørrelse	160 x 225 mm
Bordhelling	0 til 45°
Helning av båndenhet	0 til 90°
Lydtrykknivå (LpA)	79,9 dB(A) (K=3 dB(A))
Lydeffektnivå (LwA)	91,1 dB(A) (K=3 dB(A))
Vekt	19 kg
Brytertype	Nullspenningsbryter (trykknapp)
Støvavsugstilkobling	Ja, støvpose anbefales
Justering av båndløp	Knotts på siden
Montering av base	Gjennom hull i basisplate
Sikkerhetsfunksjoner	Beskyttelsesvern, nullspenningsbryter, nødstoppknapp

Ofte stilte spørsmål - HBD500 Cocraft

Hvordan bytter jeg slipehjulet?

Koble fra strømmen. Fjern arbeidsbordet hvis montert. Løsne de to skruene som holder skivevernet, løft vernet, dra av det gamle hjulet, rengjør platen, juster og trykk på det nye hjulet, og sett deretter vernet på plass.

Hvordan bytter jeg slipebåndet?

Koble fra strømmen. Tipp båndenheten vertikalt, løsne de to vernskruene, fjern vernet, slipp båndstrammerspaken, fjern det gamle båndet, monter det nye båndet med pilene som matcher, stram spaken igjen, sett på vernet og kontroller båndløpet.

Hvordan justerer jeg slipebåndets løp?

Sett i støpselet og start motoren kort. Hvis båndet beveger seg mot skiven, drei justeringsknappen med klokken; hvis vekk, drei mot klokken. Gjenta til det er sentrert.

Hvilke sikkerhetsforholdsregler bør jeg følge?

Bruk alltid vernebriller, hold fingrene unna slipeflaten, sørg for at gapet mellom bord og bånd/skive er ≤ 2 mm, og slip aldri på høyre halvdel av skiven eller på løpevalsesiden for å unngå tilbakeslag.

Kan jeg bruke slipemaskinen til metall?

Bruksanvisningen nevner at sliping av metall kan produsere gnister. Ved sliping av metall, koble fra støvavsug, blås bort støv og fjern metallpartikler før du sliper tre igjen for å unngå brann.

Hvordan justerer jeg arbeidsbordets vinkel?

For skråslipping, løsne låseknotten under bordet, vipp bordet til ønsket vinkel (0–45°), og stram deretter knotten. Bruk gjæringsmålet for små arbeidsstykker.

Hva gjør jeg hvis motoren ikke starter?

Kontroller strømforsyning og bryter. Hvis defekt, bytt den defekte delen før du bruker slipemaskinen igjen.

Hvordan bytter jeg drivremmen?

Fjern drivremdekselet, løsne de tre stjerneskruene, flytt øvre valse for å passe den nye remmen, stram skruene, juster strammingen ved hjelp av en skrutrekker i strammehullet, og sett deretter dekselet på plass.

Hva er anbefalt måte å slipe buede flater på?

For innvendige radier, slip på løpevalsen. For utvendige radier, slip på venstre halvdel av slipehjulet. Slip aldri på høyre halvdel eller i enden av løpevalsen.

Hvordan kaster jeg slipemaskinen?

Ikke kast den sammen med husholdningsavfall. Ta den til et lokalt gjenvinningsanlegg eller kontakt kjøpsstedet for miljøvennlig avhending.

BRUKSANVISNING HBD500 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Innholdsfortegnelse

1. Sikkerhet ....30

1.1 Generelle tiltak for å ivareta egen og andres sikkerhet ....30

1.2 Spesielle sikkerhetsinstruksjoner for bändslipere 31

1.3 Forklaring av varslingssymbolene....32

1. Produktbeskrivelse....32

2. Montering og forberedelser 34

3.1 Montering og skifte av sliperondell 34

3.2 Montering og skifte av slipebånd 35

3.3 Montering av slipebordet ved slipetallerkenen ....36

3.4 Montering av slipebordet ved slipebändet....36

3.5 Montering av anhold....37

3.7 Bruk av bändsliper i forskjellige vinkler....37

3.8 Strømbryterens funksjon....38

3.9 Plassering 38

3.10 Justering og skifte av drivrem....38

1. Bruk....39

4.1 Vinkelsliping med slipebord 39

4.2 Planslipe på slipebåndet 39

4.3 Sliping av endene på lange arbeidsemner 39

4.4 Slipe bøyde flater 39

1. Brukertips....40

2. Feilsøking....41

3. Avfallshändtering 41

4. Spesifikasjoner 41

1. Sikkerhet

1.1 Generelle tiltak for å ivareta egen og andres sikkerhet

1. Hold arbeidsplassen ren! Uorden på gulv, arbeidsbord etc. kan forårsake ulykker.
2. Bruk ikke maskinen i risikofylte miljøer. Elektriske maskiner skal ikke brukes i fuktige eller våte innemiljøer eller utendørs når det regner. Sørg for godt arbeidslys. Arbeidsoperasjoner som fører til mye støv krever god ventilasjon. Bruk aldri elektriske maskiner/verktøy der de kan forårsake brann eller eksplosjon.
3. Unngå elektrisk støt. Unngå berøring av jordede gjenstander som vannledninger, varmeovner, komfyrer etc. samtidig som du bruker elektriske maskiner/-verktøy.
4. Hold barn og andre tilskuere på avstand. Alle barn og andre tilskuere bør holdes på sikker avstand fra elektriske maskiner/verktøy og strømkabler på arbeidsområdet.
5. Oppbevar maskinene utilgjengelig for barn. Oppbevar elektriske maskiner/verktøy innlåst og utenfor barns rekkevidde.
6. Maskinen skal ikke presses. Den gjør jobben bedre og sikrere med riktig matnings-hastighet.
7. Bruk riktig verktøy. Press ikke verktøyet eller tilbehøret til å gjøre en arbeidsoppgave det ikke er beregnet for.
8. Bruk fornuftige klær. Bruk ikke løstsittende klær, vanter, kjeder, ringer, armbånd eller annet som kan feste seg i roterende deler. Sklisikre sko anbefales. Bruk hårnett eller tilsvarende, hvis du har litt lengde på håret.
9. Benytt alltid vernebriller. Bruk alltid vernebriller, vanlige briller beskytter ikke godt nok. Bruk også støvmaske eller vernemaske ved støvende arbeider.
10. Bruk avsug. Bruk utsugningsutstyr for å fjerne støv og spon dersom maskinen er beregnet for det. Påse at utstyret brukes riktig og at det tømmes ved behov.
11. Påse at ikke strømledningen skades. Bær aldri maskinen i strømledningen. Trekk i selve støpselet og ikke i ledningen når maskinen/verktøyet skal kobles fra strømnettet. Påse at strømledningen ikke kommer i kontakt med varme, olje, skarpe kanter eller annet som kan skade den.
12. Fest emnet ordentlig. Bruk tvinger eller skrustikke der det er mulig. Da er begge hendene er frie til å betjene verktøyet. Det er sikrere enn å holde fast emnet med den ene hånden.
13. Strekk deg ikke for langt. Pass på at du hele tiden står stabilt og har god balanse i kroppen.
14. Vedlikehold verktøyet. Påse at det er rent og eggen skarp, for å oppnå optimal effekt og godt resultat.
15. Følg manualens anbefalinger for smøring, skifte av tilbehør etc. Kontroller strømledningen regelmessig. Hvis den er skadet skal den byttes av en kvalifisert elektriker. Sjekk alle skjøteledninger regelmessig så de ikke er skadet. Påse at maskinens/verktøyets håndtak og brytere er tørre, rene og helt fri for olje, fett etc.
16. Skru av strømmen. Trekk ut støpslet og trykk inn nødstopp før service og ved bytte av tilbehør som høvelstål, bor, skjær, slipebånd eller blad.

17. Fjern alle nøkler og serviceverktøy. Gjør det til en vane å kontrollere at alle nøkler og serviceverktøy er fjernet fra maskinen før strømmen kobles til.

18. Unngå uønsket oppstart. Bær ikke verktøyet med en finger på strømbryteren hvis ledningen er koblet til strømuttaket. Påse at strømbryteren står på OFF (el. 0) när støpslet plugges til strømnettet.

19. Bruk riktige skjøteledninger. Dersom man benytter skjøteledning utendørs, skal den være godkjent for utendørs bruk. Bruk skjøteledninger med tilstrekkelig stor dimensjon og sørg for at hele ledningen er kveilet ut.
20. Bruk sunn fornuft, og vær forsiktig. Tenk før arbeidsoperasjon utføres, slik at den utføres sikrest mulig. Bruk av maskinen/verktøyet må ikke forekomme når man er sliten, trett, påvirket av medisiner etc.
21. Kontroller at alle deler er uskadet. Før maskinen startes må alle beskyttelsesmekanismer og øvrige deler kontrolleres. De skal være uten skader og fylle sine funksjoner, bevegelige deler skal kunne rotere fritt og være riktig justert, ingen bevegelige deler skal kunne hekte seg fast og maskinen/utstyret skal ikke ha defekter etc. som kan påvirke utførelsen av jobben. Verneutstyr eller annet som er skadet skal repareres/skiftes ut av kyndig fagperson. Strømledninger og strømbrytere som er skadet skal alltid skiftes ut av kyndig fagperson. Bruk aldri verktøyet hvis du ikke kan stoppe eller starte det på en betryggende måte.
22. Bruk anbefalt tilbehør. Bruk av tilbehør som ikke er anbefalt av produsent kan føre til ulykker eller personskader.
23. Repareres kun av kvalifisert tekniker. Verktøyet følger gjeldende krav til sikkerhet. Reparasjoner av verktøyet skal alltid utføres av fagmann og med originale reservedeler. Hvis ikke dette følges kan verktøyet forårsake ulykker eller risiko for personskade.
24. Elverktøy bør kobles til strømnettet via en jordfeilbryter. Produktet må ikke endres eller brukes til arbeidsoppgaver det ikke er beregnet for! Kontroller regelmessig at alle skruer og mutre er godt festet.

1.2 Spesielle sikkerhetsinstruksjoner for bändslipere

• Plasser maskinen stabilt på et fast, vannrett underlag med god plass til manøvrering.
• Tenk ut hvordan du skal holde emnet fra begynnelsen til slutten av slipingen. Påse at du ikke blir utsatt for kast eller hugg. Dette kan skje hvis emnet fester seg til slipebånd eller sliperondell og slites ut av hendene.
• Ved sliping mot sliperondell, skal du alltid presse emnet mot den siden av rondellen som heller nedover. Dersom du sliper mot den siden som heller oppover, kan emnet begynne å slå eller slites ut av hendene.

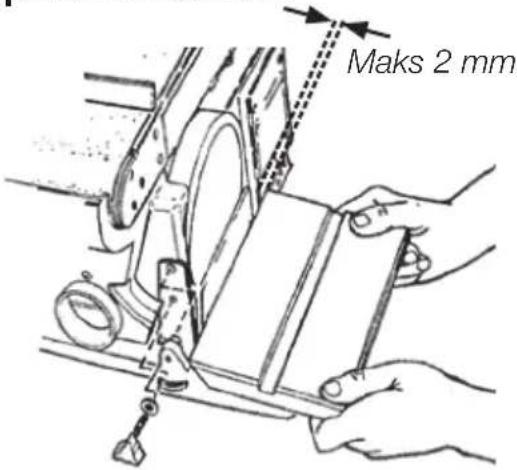

• Avstanden mellom bänd/disk og anhold må ikke overstige 2 mm.
• For å unngå brann: Hold maskinen fri for slipestøv. Ved sliping av metallflater kan gnister eller varme partikler forårsake brann. Unngå det ved å:
• Koble fra ev. sugeslange til sponsekk.
• Blås maskinen ren for slipestøv både utvendig og innvendig.
• Fjern alle metallpartikler før arbeidsoperasjoner med tre startes.

- Bruk bändsliperen innendørs i tørre omgivelser og godt beskyttet mot regn. Påse at arbeidsplassen er godt belyst.

- Plasser maskinen på et sted så verken bruker eller tilskuere må stå på linje med slipebåndet eller slipetallerken.

• Fjern alt, bortsett fra emne og anhold, fra slipebordet før strømmen skrus på.
• Unngå arbeidsoperasjoner og håndstillinger hvor fingre eller hender kan komme i kontakt med slipeflaten dersom du plutselig skulle miste fotfestet. Hold ikke fingrene i nærheten der båndet går inn i sponstussen (tilkoblingen for sugeslangen).
• Hold ansiktet og kroppen til siden, bort fra eventuelle tilbakeslag/kast.

1.3 Forklaring av varslingssymbolene

Advarsel! Les hele bruksanvisningen før bruk.

Advarsel! Benytt alltid vernebriller. Det anbefales også bruk at maske og hørselsvern.

2. Produktbeskrivelse

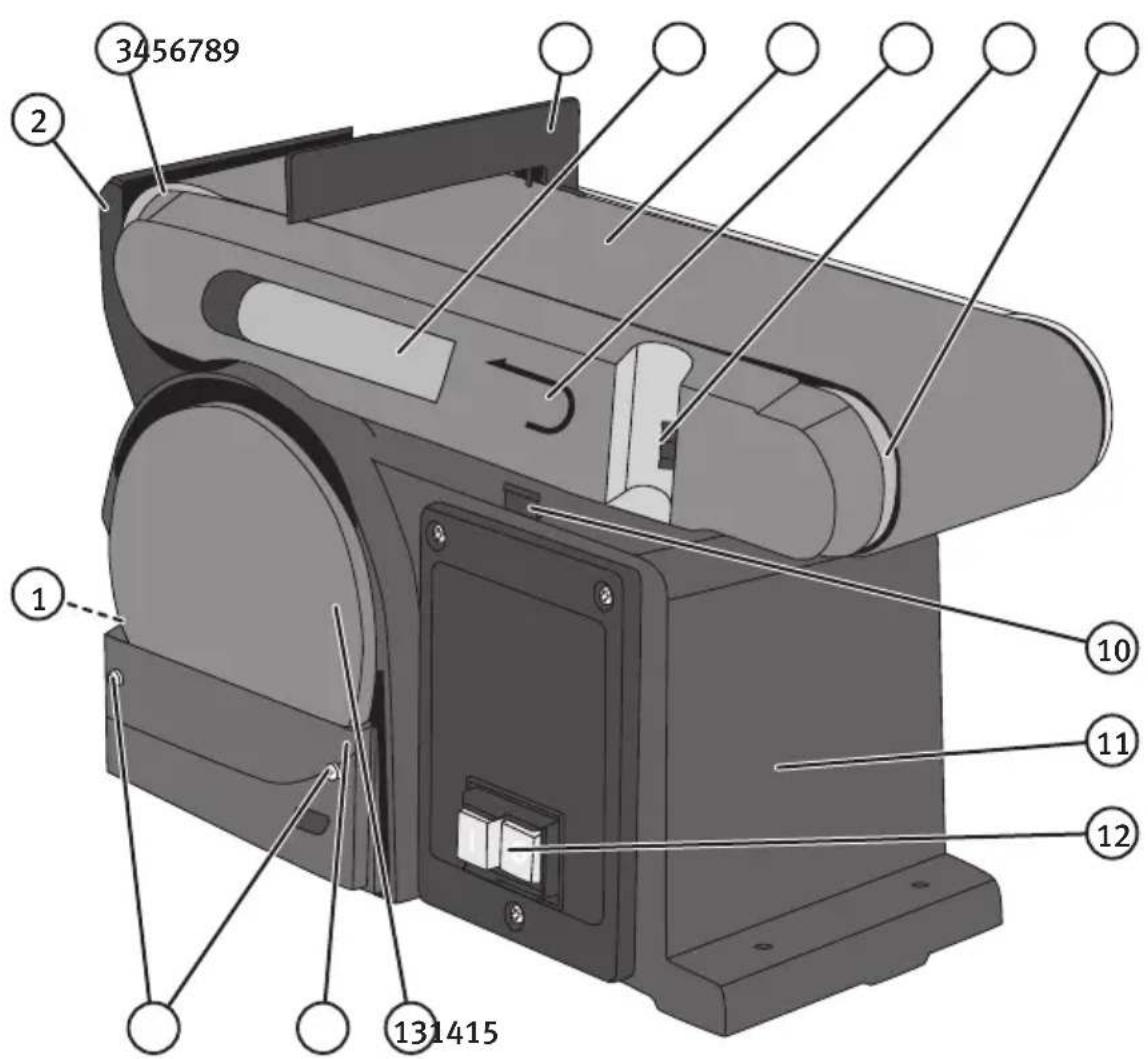

1. Tilkoblingsstuss for avsug
2. Verneutstyr
3. Drivrulle
4. Anhold
5. Frigjøringshåndtak for bändspenning
6. Båndstativ med slipebånd
7. Merking av rotasjonsretning

8. Justeringsratt for bändets sporing

9. Valse

10. Gummistøtte

11. Fot med festehull

12. [I] [0] Strømbryter med nullspenningsutlöser

13. Slipetallerken

14. Beskyttelse for nedre del av slipe-tallerken

15. Festeskruer til dekselet over slipe-tallerkenen

16. Inseksskruer til anhold

17. Drivreimsbeskyttelse

18. Spennhull til drivreim

19. Slipebord med feste

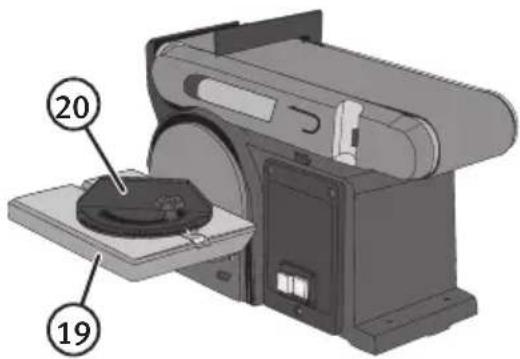

20. Gjæringslinjal

21. Vinkelskala

22. Deksel for slipebånd under bändstativet

23. Festeskruer til dekselet over slipetallerkenen

24. Låseratt til slipebord

25. Låseskrue til bändstativ

26. Stjerneskruer til drivreimen

Båndsliperen leveres delvis umontert for å beskytte den under frakt. Kontroller at følgende deler er med:

• Båndsliper
- Anhold
- Verktøy
- Justerbart slipebord
• Gjæringslinjal
- Brukerveiledning

3. Montering og forberedelser

Advarsel! Kontroller at støpselet er koblet fra strømnettet før montering og justeringer/service av maskinen. Slipebånd og –rondell er montert ved levering.

3.1 Montering og skifte av sliperondell

1. Trekk ut maskinens støpsel.
2. Fjern slipebordet (19) (hvis det er montert).
3. Løsne på de 2 festeskruene (15) som holder på beskyttelsen over sliperondellen (14). Skruene skal ikke fjernes, kun løsnes ved å skrus en omdreining. Løft dekselet opp og fjern det.
4. Ta av den gamle sliperondellen og rengjør flaten for limrester.
5. Fjern beskytteslespapiret fra den nye slipe- rondellen.

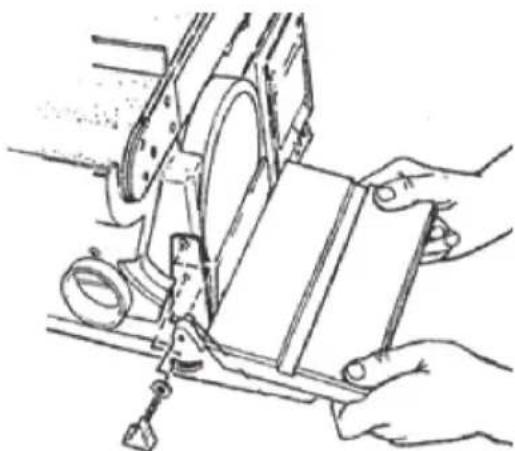

6. Plasser den nye sliperondellen på slipetallerkenen. Påse at den er sentrert. Trykk sliperondellen hardt fast.
7. Monter dekselet igjen.

3.2 Montering og skifte av slipebånd

1. Trekk ut maskinens støpsel.
2. Bøy båndstativet (6) opp til vertikal stilling.

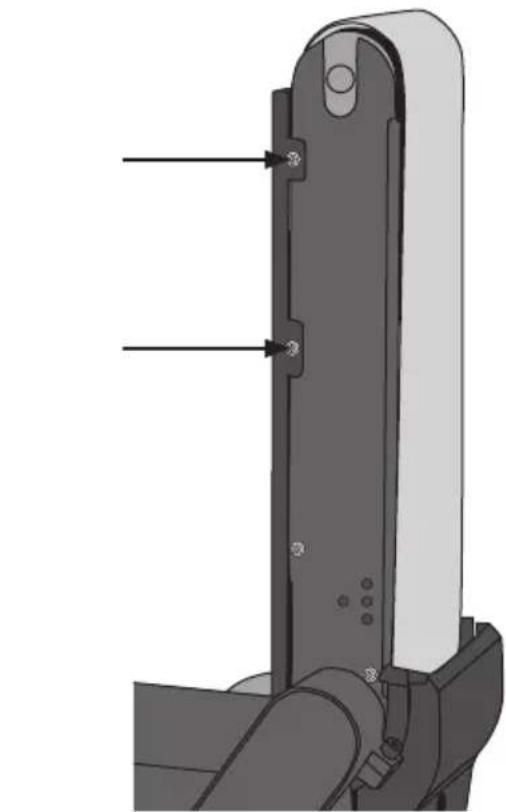

3. Løsne på de 2 festeskruene (23) som holder på beskyttelsen (22) over båndstativet. Skruene skal ikke fjernes, kun løsnes ved å skrus en omdreining. Trekk dekselet oppover og fjern det.

4. Frigjøringshåndtaket (5) åpnes for å frigjøre rullen (9) slik at slipebåndet kan tas av. Advarsel! Frigjøringshåndtaket er fjærbelastet. Vær forsiktig når du bruker det.

5. Fjern det gamle slipebåndet fra rullene.

6. Monter slipebåndet i riktig rotasjonsretning. På innsiden av slipebåndet er det en retningspil. Slipebåndet må rotere i pilens retning. På siden av bändstativet er det også en rotasjonsmarkering (7). Retningspilene på slipebåndet og maskinen må peke samme vei. Påse at slipebåndet er sentrert på begge rullene.

7. Trykk inn frigjøringshåndtaket (5) for å aktivere bändspenningen.

8. Monter dekselet (22) på bändstativet. Trekk til skruene på bändstativets sider. Obs! Dekselet er festet med skruer (23) samtidig som det er festet på 2 skruer som sitter på innsiden av bändstativet, på motsatt side.

9. Start maskinen og kontroller slipebåndets sporing. Juster ved behov.

3.3 Montering av slipebordet ved slipetallerkenen

1. Trekk ut maskinens støpsel.
2. Trykk slipebordets styretapp, som sitter lengst oppe på festet, inn i hullet på stativet.
3. Skru fast slipebordet med låserattet. Bruk en planskive under låserattet.
4. Juster avstanden mellom slipebord og -tallerken: Løsne på de tre mutrene som sitter på undersiden av slipebordet. Juster slipebordet slik at avstanden mellom slipebåndet og slipebordet er 1–2 mm. Husk å trekke til de tre skruene på undersiden av slipebordet og trekke t

Advarsel! Avstanden mellom slipebåndet og slipebordet skal være mellom 1–2 mm. Hvis ikke er det fare for at arbeidsemnet eller fingre setter seg fast mellom dem.

3.4 Montering av slipebordet ved slipebåndet

1. Trekk ut maskinens støpsel.
2. Hvis anholdet er montert, må dette tas av.
3. Løsne låseskruene (25), løft opp bändstativet (6) og trekk til låseskruen.
4. Trykk slipebordets styretapp, som sitter lengst oppe på festet, inn i hullet på stativet.
5. Lås bordet fast med låserattet (24).
6. Justere slipebordet: Løsne på de tre skruene som sitter på undersiden av slipebordet. Juster slipebordet slik at avstanden mellom slipebåndet og slipebordet er 1–2 mm. Trekk til de tre skruene og låserattet.

Advarsel! Avstanden mellom slipebåndet og slipebordet skal være 1–2 mm, hvis ikke er det fare for at arbeidsemnet eller fingre setter seg fast mellom dem.

3.5 Montering av anhold

1. Trekk ut maskinens støpsel.

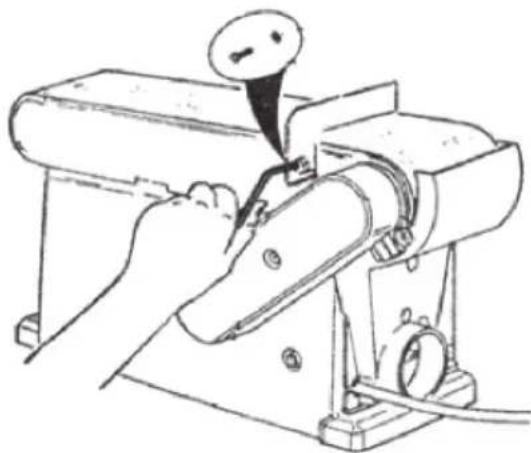

2. Plasser anholdet på siden av bändstativet.
3. Anholdet festes med 2 inseksskruer (16) med planskiver mellom.

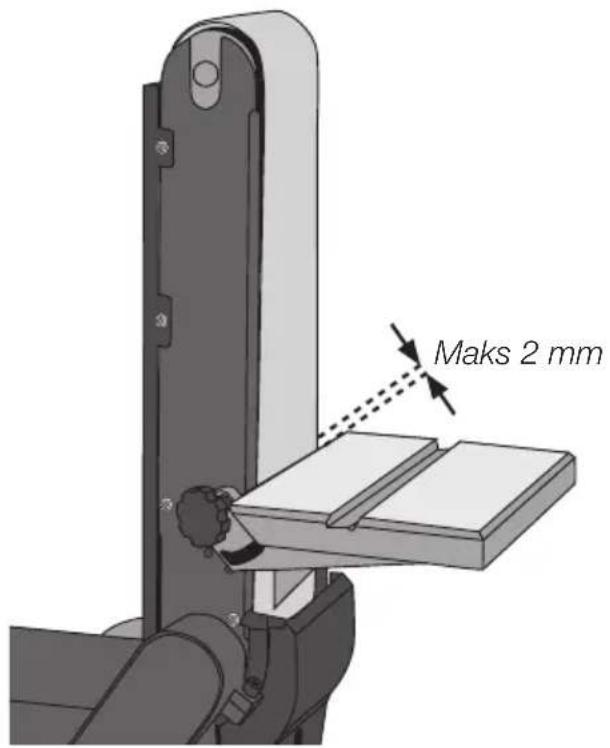

4. Juster anholdet slik at avstanden mellom slipebåndet og anhold er mellom 1–2 mm. Trekk til skruene.

1. Plasser støpselet i strømuttaket.

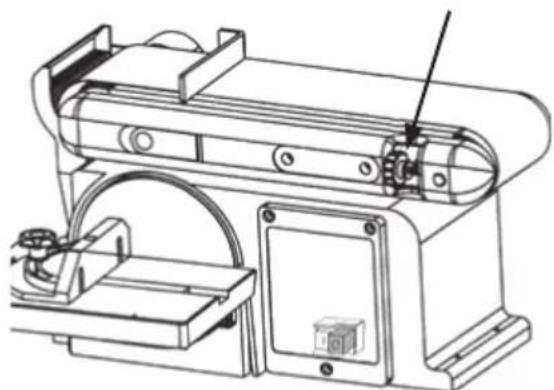

2. Start opp motoren og skru den av med en gang. Se hvordan båndet løper, om det er sentrert på begge rullene eller om det drar til en av sidene. Hvis båndet er sentrert trenger man ikke å justere det, men hvis det trenger justering, gjør slik:

- Hvis bändet trekker ut mot slipetallerkenen, så skru justeringsrattet (8) ¼ omdreining medurs, sett fra driverullen.

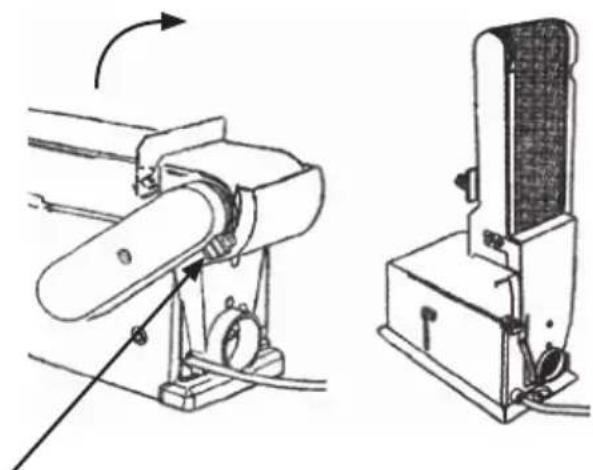

3.7 Bruk av bändsliper i forskjellige vinkler

1. Trekk ut maskinens støpsel.
2. Løsne låseskruene (25), løft opp bändstativet (6) til ønsket vinkel og trekk til låseskruen.

3.8 Strømbryterens funksjon

Maskinen har kombinert strømbryter/nullspenningsvern (12).

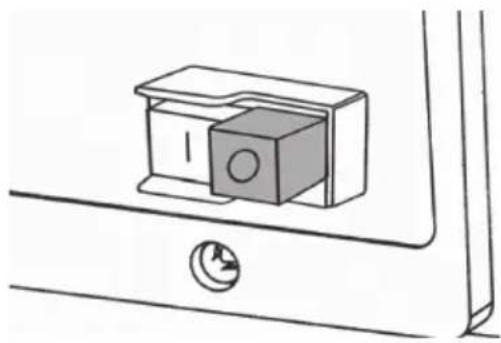

• Trykk på den grønne knappen [I] for å starte motoren.
• Trykk på den røde knappen [0] for å stoppe motoren.

Nullspenningsvernet stopper maskinen ved strømbrudd og hindrer at maskinen starter automatisk når strømmen kobles til igjen. Trykk inn den grønne knappen for å starte motoren igjen etter at nullspenningsvernet har løst seg ut.

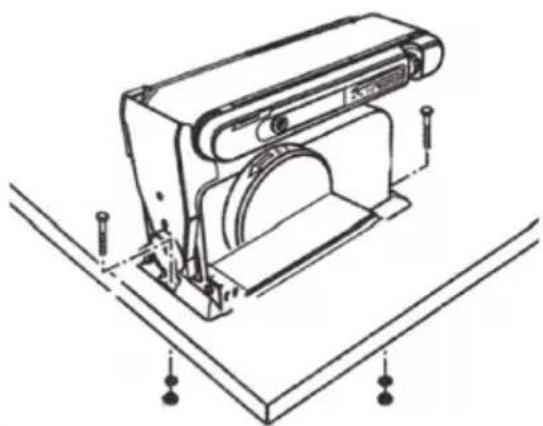

Plasser maskinen på en arbeidsbenk med passende høyde og fest den med bolter gjennom bunnplatens forborede hull. Bruk fjærskiver eller låsemutre. Påse at det er god plass rundt maskinen, også for bearbeiding av større arbeidsemner.

3.10 Justering og skifte av drivrem

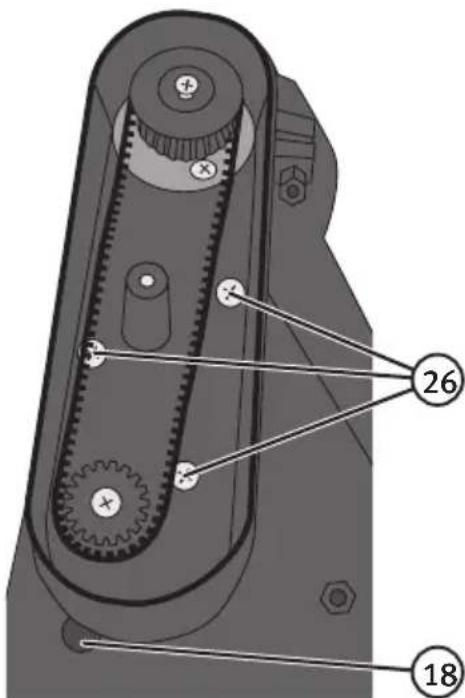

1. Skru ut skruen som holder beskyttelsesdekselet (17) på plass over drivreimen.
2. Fjern dekselet.
3. Løsne på de tre stjerneskruene (26) så den øvre drivrullen kan flyttes nok til at drivreimen kan festes.
4. Trekk lett til de tre skruene. Still inn remspenningen ved å stikke inn en vanlig sportrekker i hullet (18) under reimdekselet. Trykk skrutrekkeren oppover for å øke spenningen.
5. Dra til stjerneskruene uten å endre spenningen.
6. Test remspenningen ved å prøve å klemme sammen remmen på midten. Det bør gå å trykke sammen remmen ca. 6–7 mm. En altfor hardt spent drivrem kan gi høyere lydnivå og overbelaste motoren og lageret. Dersom spenningen er for løs kan remmen begynne å slure og slites ut tidligere enn nødvendig.
7. Skru fast beskyttelsesdekselet igjen.

Slipebåndet kan benyttes både horisontalt og vertikalt. Anholdet (4) kan brukes på begge måter. Plansliping utføres best med slipebåndet horisontalt.

1. Hold arbeidsemnet stodig med begge hendene. Påse at ikke hendene kommer i kontakt med slipebåndet.
2. Hold den ene enden av arbeidsemnet mot anholdet.
3. Før arbeidsemnet i sideleie, sakte over slipebåndet. Vær ekstra forsiktig når du sliper tynne emner.
4. Press ikke arbeidsemnet for hardt mot båndet. La slipingen skje sakte slik at kun litt av materialet fjernes hver gang.

4.3 Sliping av endene på lange arbeidsemner

Bruk slipebordet som støtte når du sliper endene på lange emner.

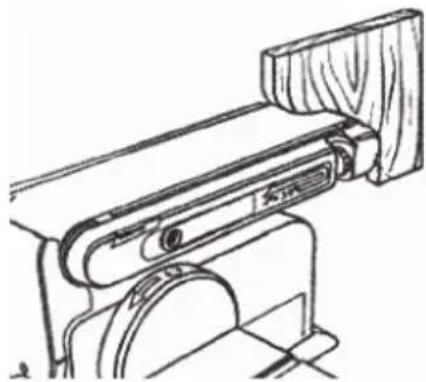

4.4 Slipe bøyde flater

Slip alltid innovervendte flater på den medløpende rullen (9).

Advarsel! Slip aldri endene på arbeidsemnet mot den løpende rullen. Da kan arbeidsemnet kastes opp og føre til skader.

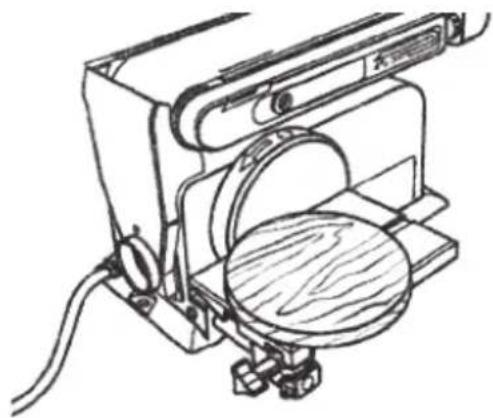

Slip alltid utoverbøyde flater på den venstre siden av sliperondellen.

Advarsel! Slip aldri endene på arbeidsemnet mot den høyre siden av sliperondellen. Da kan arbeidsemnet kastes opp og føre til skader.

- Båndsliperen er beregnet til bearbeiding av gjenstander i tre og plast. Ved pussing av overflater – hold arbeidsemnet med et fast grep, men press det ikke for hardt mot slipebåndet. Før arbeidsstykket fram og tilbake over båndet for å unngå at du får spor i arbeidsemnet og for at båndet skal slites jevnt.

- Bruk anholdet som støtte for arbeidsemnet. Hvis arbeidsemnet er lengre enn lengden på båndet, kan anholdet fjernes for å maksimere bearbeidingsflaten.

- Slipeskiven er ideell til bearbeiding og avrunding av grovere flater.

- Kvaliteten på pussearbeidene er avhengig av hvor grovt materialet er på slipebåndet og hvordan arbeidsemnet behandles. Best resultat oppnås ved å først grovslipe med grovt papir og senere gå over til finere papir.

- Det er ofte mest praktisk å bruke båndenheten i vertikal posisjon. Da hviler arbeidsemnet på arbeidsbordet.

- Maskinen er effektiv og konstruert for å oppnå raske resultater, noe som innebærer en viss fare for «oversliping». Sjekk derfor arbeidsemnet ofte, slik at det ikke slides for mye.

- Tre må slipes i fiberretningen. Sliping mot fiberretningen kan skade arbeidsemnet. Press ikke for hardt ved slipingen, men la maskinen gjøre jobben. Da blir resultatet best.

- Optimal overflate på myke treslag oppnås ved å tilføre et tynt lag med spesiallakk før siste pusseomgang. Da vil «busten» på overflaten reise seg og er enkel å slipe bort.

- Best resultat av rette eller fasede kanter utføres enklest ved hjelp av gjærelinjalen.

6. Feilsøking

Feil Mulig årsak Tiltak
Motoren starter ikke.	Defekt strømbryter eller strømmating.	Bytt ut defekte komponenter før bruk.
Maskinen går saktere under sliping.	For sterkt trykk på emnet. Reduser trykket.
Slipebåndet går av rullene.	Feilinnstilt sporing. Still inn sporingen riktig.Se 3.6 Slipebåndets sporing.
Treet begynner å ryke under slipingen.	Sliperondellen eller slipebåndet har blitt glatt av kvae/sevje.	Bytt ut sliperondellen/slipebåndet.

7. Avfallshåndtering

Dette symbolet betyr at produktet ikke kan kastes sammen med vanlig husholdningsavfall. Dette gjelder i hele EU. For å forebygge eventuelle skader på miljø og helse som skyldes feilaktig avfallshåndtering, skal produktet leveres til gjenvinning slik at materialet kan håndteres på en forsvarlig måte. Når du leverer produktet til gjenvinning, skal du bruke de returordningene som finnes der du er eller du kan kontakte forhandleren. De kan sørge for at produktet håndteres på en miljøvennlig måte.

Vinkler båndenhet 0–90°

Lydtrykk LpA = 79,9 dB(A), K = 3 dB(A)

$$ \mathrm{LwA} = 9 1, 1 \mathrm{dB(A)}, K = 3 \mathrm{dB(A)} $$

Vekt 19 kg

Nauhahiomakone

Tuotenumero

18-3558

Malli

MM491GL

40-8831

MM491GL
