BEDIENUNGSANLEITUNG CMOS-210 KENWOOD

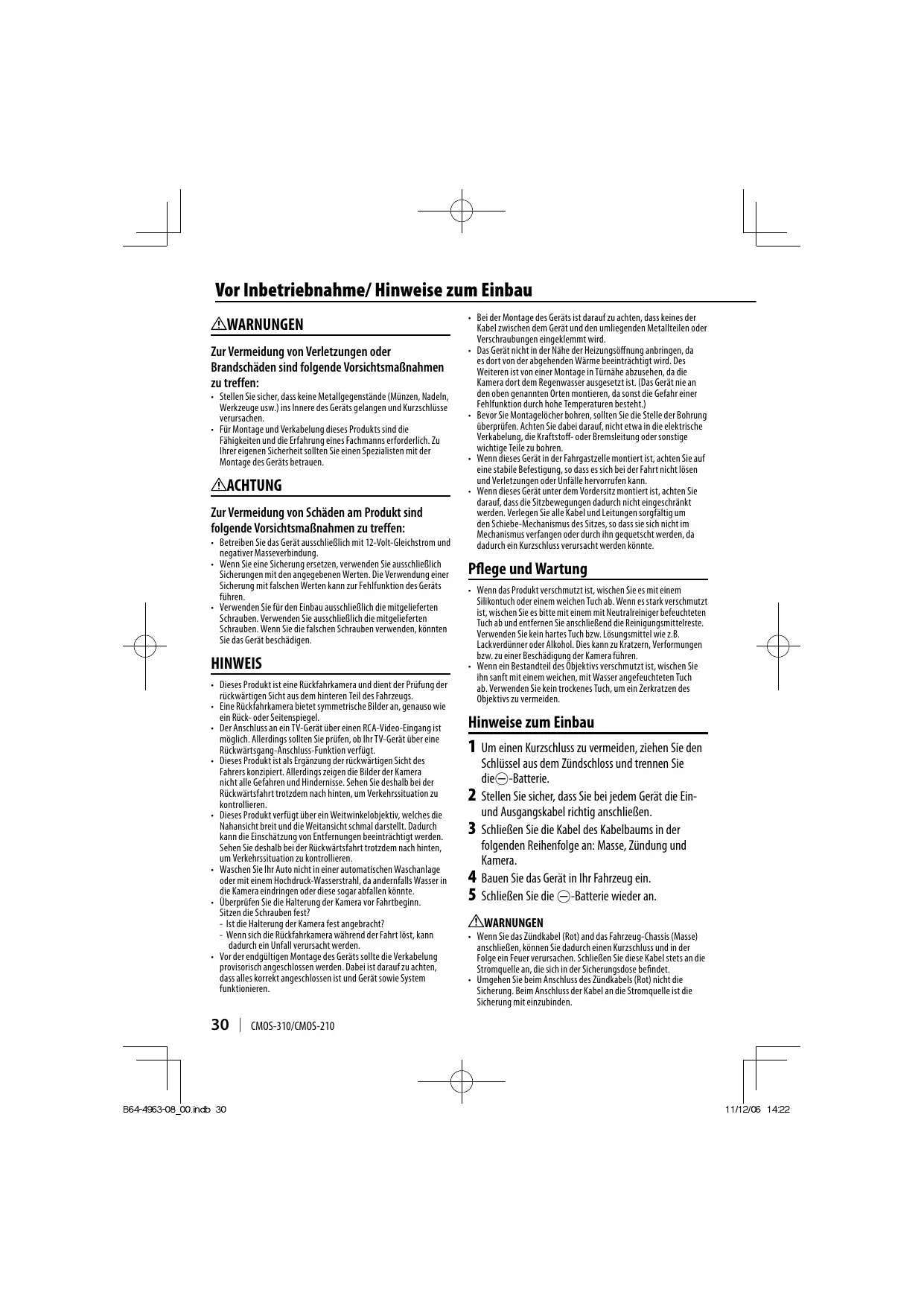

Vor Inbetriebnahme/ Hinweise zum Einbau WARNUNGEN Zur Vermeidung von Verletzungen oder Brandschäden sind folgende Vorsichtsmaßnahmen zu treffen: • Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadeln, Werkzeuge usw.) ins Innere des Geräts gelangen und Kurzschlüsse verursachen. • Für Montage und Verkabelung dieses Produkts sind die Fähigkeiten und die Erfahrung eines Fachmanns erforderlich. Zu Ihrer eigenen Sicherheit sollten Sie einen Spezialisten mit der Montage des Geräts betrauen.

ACHTUNG Zur Vermeidung von Schäden am Produkt sind folgende Vorsichtsmaßnahmen zu treffen: • Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung. • Wenn Sie eine Sicherung ersetzen, verwenden Sie ausschließlich Sicherungen mit den angegebenen Werten. Die Verwendung einer Sicherung mit falschen Werten kann zur Fehlfunktion des Geräts führen. • Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Verwenden Sie ausschließlich die mitgelieferten Schrauben. Wenn Sie die falschen Schrauben verwenden, könnten Sie das Gerät beschädigen.

HINWEIS • Dieses Produkt ist eine Rückfahrkamera und dient der Prüfung der rückwärtigen Sicht aus dem hinteren Teil des Fahrzeugs. • Eine Rückfahrkamera bietet symmetrische Bilder an, genauso wie ein Rück- oder Seitenspiegel. • Der Anschluss an ein TV-Gerät über einen RCA-Video-Eingang ist möglich. Allerdings sollten Sie prüfen, ob Ihr TV-Gerät über eine Rückwärtsgang-Anschluss-Funktion verfügt. • Dieses Produkt ist als Ergänzung der rückwärtigen Sicht des Fahrers konzipiert. Allerdings zeigen die Bilder der Kamera nicht alle Gefahren und Hindernisse. Sehen Sie deshalb bei der Rückwärtsfahrt trotzdem nach hinten, um Verkehrssituation zu kontrollieren. • Dieses Produkt verfügt über ein Weitwinkelobjektiv, welches die Nahansicht breit und die Weitansicht schmal darstellt. Dadurch kann die Einschätzung von Entfernungen beeinträchtigt werden. Sehen Sie deshalb bei der Rückwärtsfahrt trotzdem nach hinten, um Verkehrssituation zu kontrollieren. • Waschen Sie Ihr Auto nicht in einer automatischen Waschanlage oder mit einem Hochdruck-Wasserstrahl, da andernfalls Wasser in die Kamera eindringen oder diese sogar abfallen könnte. • Überprüfen Sie die Halterung der Kamera vor Fahrtbeginn. Sitzen die Schrauben fest? - Ist die Halterung der Kamera fest angebracht? - Wenn sich die Rückfahrkamera während der Fahrt löst, kann dadurch ein Unfall verursacht werden. • Vor der endgültigen Montage des Geräts sollte die Verkabelung provisorisch angeschlossen werden. Dabei ist darauf zu achten, dass alles korrekt angeschlossen ist und Gerät sowie System funktionieren.

• Bei der Montage des Geräts ist darauf zu achten, dass keines der Kabel zwischen dem Gerät und den umliegenden Metallteilen oder Verschraubungen eingeklemmt wird. • Das Gerät nicht in der Nähe der Heizungsöffnung anbringen, da es dort von der abgehenden Wärme beeinträchtigt wird. Des Weiteren ist von einer Montage in Türnähe abzusehen, da die Kamera dort dem Regenwasser ausgesetzt ist. (Das Gerät nie an den oben genannten Orten montieren, da sonst die Gefahr einer Fehlfunktion durch hohe Temperaturen besteht.) • Bevor Sie Montagelöcher bohren, sollten Sie die Stelle der Bohrung überprüfen. Achten Sie dabei darauf, nicht etwa in die elektrische Verkabelung, die Kraftstoff- oder Bremsleitung oder sonstige wichtige Teile zu bohren. • Wenn dieses Gerät in der Fahrgastzelle montiert ist, achten Sie auf eine stabile Befestigung, so dass es sich bei der Fahrt nicht lösen und Verletzungen oder Unfälle hervorrufen kann. • Wenn dieses Gerät unter dem Vordersitz montiert ist, achten Sie darauf, dass die Sitzbewegungen dadurch nicht eingeschränkt werden. Verlegen Sie alle Kabel und Leitungen sorgfältig um den Schiebe-Mechanismus des Sitzes, so dass sie sich nicht im Mechanismus verfangen oder durch ihn gequetscht werden, da dadurch ein Kurzschluss verursacht werden könnte.

Pflege und Wartung • Wenn das Produkt verschmutzt ist, wischen Sie es mit einem Silikontuch oder einem weichen Tuch ab. Wenn es stark verschmutzt ist, wischen Sie es bitte mit einem mit Neutralreiniger befeuchteten Tuch ab und entfernen Sie anschließend die Reinigungsmittelreste. Verwenden Sie kein hartes Tuch bzw. Lösungsmittel wie z.B. Lackverdünner oder Alkohol. Dies kann zu Kratzern, Verformungen bzw. zu einer Beschädigung der Kamera führen. • Wenn ein Bestandteil des Objektivs verschmutzt ist, wischen Sie ihn sanft mit einem weichen, mit Wasser angefeuchteten Tuch ab. Verwenden Sie kein trockenes Tuch, um ein Zerkratzen des Objektivs zu vermeiden.

1 Um einen Kurzschluss zu vermeiden, ziehen Sie den 2 3 4 5

Schlüssel aus dem Zündschloss und trennen Sie die--Batterie. Stellen Sie sicher, dass Sie bei jedem Gerät die Einund Ausgangskabel richtig anschließen. Schließen Sie die Kabel des Kabelbaums in der folgenden Reihenfolge an: Masse, Zündung und Kamera. Bauen Sie das Gerät in Ihr Fahrzeug ein. Schließen Sie die --Batterie wieder an. WARNUNGEN

• Wenn Sie das Zündkabel (Rot) and das Fahrzeug-Chassis (Masse) anschließen, können Sie dadurch einen Kurzschluss und in der Folge ein Feuer verursachen. Schließen Sie diese Kabel stets an die Stromquelle an, die sich in der Sicherungsdose befindet. • Umgehen Sie beim Anschluss des Zündkabels (Rot) nicht die Sicherung. Beim Anschluss der Kabel an die Stromquelle ist die Sicherung mit einzubinden.

• Verlegen Sie die Kabel nicht in der Nähe von Stellen, an denen es heiß werden kann. Verwenden Sie für die Verkabelung im Motorraum Wellrohre. Wenn ein Kabel mit einer Stelle des Fahrzeugs, an der es heiß werden kann, in Berührung kommt, ist es möglich, dass die Ummantelung schmilzt. Es kann zu einem Kurzschluss und in Folge zu Bränden oder elektrischen Schlägen kommen.

Zubehör Kamera (mit Kamerahalterung) 1

DEUTSCH ACHTUNG • Sollte die Zündung Ihres Fahrzeugs keine ACC-Stellung besitzen, schließen Sie die Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann. Wenn Sie das Zündkabel an eine Konstantspannungs-Stromquelle, wie z. B. einem Batteriekabel, anschließen, kann sich die Batterie entleeren. • Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte sich nicht berühren und einen Kurzschluss verursachen. Ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit den gleichen Nenngrößen. • Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um einen Kurzschluss zu vermeiden, entfernen Sie nicht die Kappen an den Enden der nicht angeschlossenen Kabel oder der Anschlussklemmen. • Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren. • Die Montage ist so vorzunehmen, dass die rückwärtige Sicht nicht behindert wird. • Die Montage ist so vorzunehmen, dass das Gerät nicht an der Fahrzeugseite herausragt. • Nehmen Sie die Montage nicht bei Regen oder Nebel vor. • Bei hoher Luftfeuchtigkeit ist die Montageoberfläche vor der Montage zu trocknen. • Feuchtigkeit auf der Montageoberfläche verringert die Haftung und führt möglicherweise zum Abfallen des Geräts. • Bringen Sie die Halterung der Kamera nicht an Glasflächen oder mit Fluorharz behandelten Fahrzeugflächen an. • Beachten Sie folgende Hinweise, um ein Abfallen der Rückfahrkamera zu vermeiden: - Das Gerät nicht mit Wasser behandeln. - Das Gerät nicht dem Regen aussetzen. - Das Gerät nicht unnötiger Gewaltanwendung aussetzen. - Die Stellen gründlich reinigen, an denen Klebeband zur Befestigung des Geräts benutzt wird. • Nähere Informationen zum korrekten Anschluss der anderen Geräte finden Sie in der Bedienungsanleitung. Nehmen Sie diese Anschlüsse vor. • Sichern Sie die Verkabelung mit Kabelklemmen oder Klebeband. Zum Schutz der Verkabelung können Sie an den Stellen Klebeband um die Kabel wickeln, wo sie Metallteile berühren. • Gehen Sie beim Verlegen und Sichern der Verkabelung so vor, dass die Kabel keine beweglichen Teile, wie Gangschaltung, Handbremse oder Sitzschienen berühren können. • Verlegen Sie die Kabel nicht an Stellen, an denen es heiß werden kann, wie beispielsweise der Heizungsöff nung. Wenn die Isolierung der Verkabelung schmilzt oder einreißt, besteht Kurzschluss-Gefahr bei der Berührung mit der Fahrzeugkarosserie. • Achten Sie beim Ersetzen der Sicherung auf die Verwendung einer Sicherung mit den in der Sicherungsfassung vorgeschriebenen Werten. • Um Störungen zu minimieren, sollten TV-Antennenkabel, RadioAntennenkabel und RCA-Kabel so weit entfernt voneinander wie möglich verlegt werden. • Befestigen Sie die Stromversorgungsbox nicht an Stellen, die hohen Temperaturen oder Feuchtigkeit ausgesetzt sein könnten, z. B.: - In der Nähe von Heizungen, Abzugsöff nungen oder Klimaanlagen. - Orten mit direkter Sonnenlicht-Einstrahlung, wie auf dem Armaturenbrett oder der hinteren Ablage. - Orte, die Regenwasser ausgesetzt sind, wie zum Beispiel in Türnähe.

Stromversorgungskabel 1

Wasserbeständige Dichtung 1 Klemmschraube für die Kamerahalterung 1

nur CMOS-310 Schalteinheit 1 Doppelseitiges Klebeband 1

ACHTUNG • Die Einbauposition kann das Vornehmen von Einstellungen beim Einrichten der Kamera erschweren. Bauen Sie die Kamera zunächst nicht fest ein, sondern befestigen Sie sie nur provisorisch, bis das Einrichten der Kamera abgeschlossen ist.

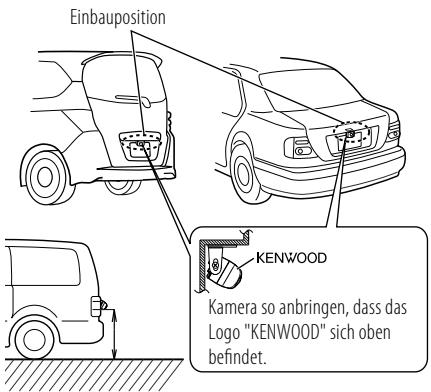

Empfohlene Einbauposition Beispiele für den richtigen Einbau der Kamera Einbauposition

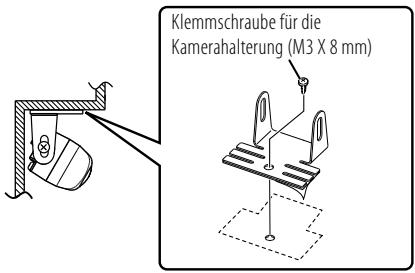

Entfernen Sie bei Bedarf die Kamerahalterung von der Kamera und passen Sie die Form der Halterung der Montagefläche an. Passen Sie die Form der Kamerahalterung gemäß der Einbauposition der Kamera an.

Bringen Sie die Kamera an der Kamerahalterung an. Kamera so anbringen, dass das Logo "KENWOOD" sich oben befindet.

Befestigen Sie die Kamera provisorisch mit Klebeband o.Ä. Befestigen Sie die Kamera provisorisch mit Klebeband o.Ä. Stellen Sie dabei die Winkel so ein, dass das Fahrzeugheck zu sehen ist.

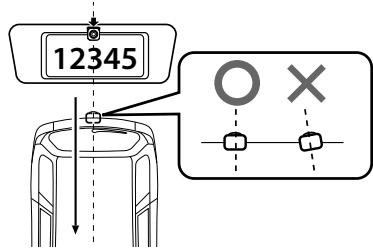

12345 Kamera so anbringen, dass das Logo "KENWOOD" sich oben befindet. Die CMOS-310 sollte in einer Höhe von mindestens 55 cm eingebaut werden. Bringen Sie die Kamera an der Mitte des Hecks an. Achten Sie dabei darauf, dass das Autokennzeichen nicht von der Kamera verdeckt wird. Achten Sie darauf, dass die Kamera gerade in die entgegengesetzte Fahrtrichtung zeigt. Vermeiden Sie eine Neigung der Kamera in andere Richtungen.

Kamera einbauen/Kamerawinkel einstellen

Legen Sie die Einbauposition für die Kamera fest. Reinigen Sie die Montagefläche. Verwenden Sie ein handelsübliches Reinigungsmittel, um Verschmutzungen, Feuchtigkeit und Öl von der Stelle zu entfernen, an der die Halterung der Kamera angebracht werden soll.

Führen Sie Schritte 4 und 5 nur durch, wenn sie erforderlich sind.

Nehmen Sie alle erforderlichen Anschlüsse vor. Lassen Sie das von der Kamera aufgenommene Video anzeigen. Einige Videomonitore schalten möglicherweise automatisch auf die externe Viedeoeingabefunktion um. Nähere Informationen finden Sie in der Bedienungsanleitung Ihres Videomonitors.

Lösen Sie die Befestigungsschrauben der Kamerahalterung. Verwenden Sie einen handelsüblichen Kreuzschlitzschraubendreher zum Lösen der beiden Befestigungsschrauben.

Stellen Sie den Schalthebel auf R (Rückwärtsgang), um das Bild der Fahrzeugrückseite anzusehen. Ziehen Sie die Feststellbremse an und verkeilen Sie die Räder, um zu verhindern dass das Fahrzeug sich bewegt, bevor Sie die Kamerabilder ansehen. Andernfalls kann es zu einem unvorhergesehenen Unfall kommen.

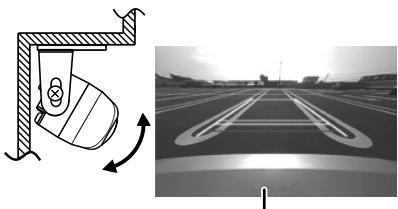

10 Stellen Sie den Kamerawinkel so ein, dass der hintere Teil des Fahrzeugs oder die hintere Stoßstange am Monitorboden zu sehen sind.

Einbau der Schalteinheit (nur CMOS-310)

Reinigen Sie die Montagefläche.

Hinterer Teil des Fahrzeugs oder Stoßstange Achten Sie beim Einstellen des Kamerawinkels darauf, dass das Kamerakabel nicht gespannt wird.

Bringen Sie am Boden der Schalteinheit doppelseitiges Klebeband an und befestigen Sie die Schalteinheit anschließend an einer Stelle, an der sie einfach zu bedienen ist, wie z.B. in der Nähe des Armaturenbretts auf der Fahrerseite.

DEUTSCH Verwenden Sie ein handelsübliches Reinigungsmittel, um Verschmutzungen, Feuchtigkeit und Öl von der Stelle zu entfernen, an der die Schalteinheit angebracht werden soll.

11 Ziehen Sie nach dem Einstellen des Kamerawinkels die Befestigungsschrauben fest an. Die Befestigungsschrauben sollten hin und wieder kontrolliert werden. Ziehen Sie sie fest an, wenn sie sich gelockert haben.

12 Führen Sie die Schritte unter „Einstellung der Kamera“ (Seite 36) durch. (nur CMOS-310) Wenn eine Einstellung im derzeit verfügbaren Bereich nicht möglich ist, ändern Sie die Kameraposition und wiederholen Sie den Vorgang.

13 Bringen Sie die Kamera fest in ihrer Position an. Ziehen Sie das Schutzpapier vom doppelseitigen Klebeband an der Kamerahalterung ab und bringen Sie die Halterung an. Drücken Sie die Kamerahalterung anschließend mit dem Finger fest, um eine gute Haftung sicherzustellen. Berühren Sie die Klebefläche nicht mit der Hand. Verwenden Sie außerdem kein Klebeband, das Sie bereits an einer anderen Stelle aufgeklebt und abgezogen haben. Dies beeinträchtigt die Haftfestigkeit und kann dazu führen, dass die Kamerahalterung sich löst. Befestigen Sie die Halterung bei Bedarf mit der entsprechenden Klemmschraube an der Fahrzeugkarosserie. Klemmschraube für die Kamerahalterung (M3 X 8 mm)

Anschlüsse Grundanschlüsse

An den Video-Eingang der Rückfahrkamera oder den externen Video-Eingang des Videomonitors anschließen.

Videokabel Navigationssystem/Videomonitor (separat erhältlich) Stromversorgungskabel Kamera an das Kameraanschlusskabel anschließen. Kamera Länge Kamerakabel: 1,5 m, Stromversorgungskabel: 7,5 m

Schalteinheit (nur CMOS-310): 1 m CAM+ (grün/rot)

Sicherung (2 A) ACC-Strom (Zubehör-Strom) Zusatzkabel (rot) An ein-/ausschaltbare Stromquelle anschließen. Nicht an eine ständig eingeschaltete Stromquelle anschließen.

Hauptsicherung GND-Kabel (schwarz) Batterie

An ein Metallteil des Fahrzeugs anschließen (Teil des Chassis, das an die negative Seite der Stromquelle angeschlossen ist).

GND ACHTUNG • Wenn die Zündung Ihres Fahrzeugs keine ACC-Stellung hat, verzweigen Sie den Draht, der unter Spannung steht, wenn die Zündung eingeschaltet ist, und schließen Sie ihn an das Zubehör-Stromversorgungskabel an. • Bevor Sie mit den Anschlüssen fortfahren, stellen Sie sicher, dass der Zündschlüssel nicht steckt und trennen Sie den Minuspol (-) von der Batterie ab, um Kurzschlüsse zu vermeiden.

Systemverbindung (nur CMOS-310) • Verwenden Sie beim Anschließen der Kamera an ein Kenwood-Navigationssystem (Steuerungseinheit), das über die Kamerasteuerungsfunktion verfügt, das mitgelieferte Anschlusskabel für die Steuerungseinheit. Dadurch kann über die Berührungsfunktionen der Steuerungseinheit auch die Displayansicht gewechselt und die Kamera eingestellt werden. • Bei Verwendung von zwei Geräten des Typs CMOS-310 (für vorne und hinten) ist die Einstellung einer ID für die Frontkamera erforderlich. Detaillierte Informationen hierzu finden Sie unter „Einstellung der Kamera-ID“ (Seite 41). • Schließen Sie die Stromversorgung genauso wie die „Grundanschlüsse“ an. • Die mitgelieferte Schalteinheit wird in der Systemverbindung nicht verwendet.

Anschluss von 2 Kameras Videokabel

DEUTSCH An den zweckbestimmten Video-Eingang für die Rückfahrkamera anschließen.

Stromversorgungskabel

Kamera 1 (als Rückfahrkamera verwendet) (ID1: Standardeinstellung) CAM+ (grün/rot) Schließen Sie diese an die Steuerungsklemmen für die Kamera an der Steuerungseinheit an.

Kamera 2 (als Vorderansichtkamera verwendet) (ID zu ID2 ändern).

An den externen Video-Eingang anschließen. Wählen Sie den externen Video-Eingang zum Prüfen des Kamerabilds.

Stromversorgungskabel

Videokabel An Stromversorgung

Einstellung der Kamera (nur CMOS-310) Betrieb der Schalteinheit

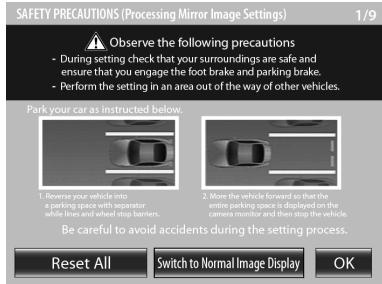

Verfahren zur Einstellung der Kamera

Die Schalteinheit dient zum Umschalten des Bildanzeigemodus, zum Anzeigen/Ausblenden der Orientierungslinien-Anzeige und zum Einstellen der Kamera.

Ansichtstaste • Zum Umschalten des Bildanzeigemodus. • Zur Auswahl einer Option im Einstellmodus. • Gedrückt halten zum Anzeigen oder Ausblenden der Orientierungslinien.

Plus-/Minustaste (+/–) Zum Wechseln zwischen den Optionen im Einstellmodus oder zur Einstellung eines Einstellwerts.

Nehmen Sie alle erforderlichen Anschlüsse vorab vor. Lassen Sie das von der Kamera aufgenommene Video anzeigen. Einige Videomonitore schalten möglicherweise automatisch auf die externe Viedeoeingabefunktion um. Nähere Informationen finden Sie in der Bedienungsanleitung Ihres Videomonitors.

Halten Sie gleichzeitig die Ansichtstaste und die Plustaste (+) der Schalteinheit gedrückt, um den Einstellmodus für die Kamera aufzurufen. Wählen Sie zuerst die Positionierung der Kamera.

Vor der Einstellung der Kamera

Halten Sie das Fahrzeug an. Parken Sie das Fahrzeug auf einem Parkplatz mit weißen Markierungslinien and Radanschlägen so, dass es in der Mitte des weiß umrahmten Felds steht.

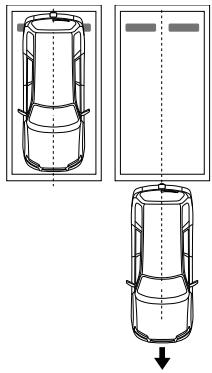

Fahren Sie das Fahrzeug nach vorne. • Bewegen Sie das Fahrzeug nach vorne, bis der ganze Parkplatz auf dem Kamerabild zu sehen ist. • Achten Sie darauf, die Feststellbremse anzuziehen und auf das Bremspedal zu treten, damit das Fahrzeug sich überhaupt nicht bewegt. Nehmen Sie die Einstellung an einem Ort vor, an dem Sie niemanden belästigen.

Wählen Sie mit der Plus- (+) oder Minustaste (–) einen Einstellbereich aus und drücken Sie die Ansichtstaste zur Aktivierung der Auswahl. • Wenn die Kamera als Rückfahrkamera verwendet wird, wählen Sie [OK]. • Wenn die Kamera als Frontkamera verwendet wird, wählen Sie zuerst [Switch to Normal Image Display] und anschließend [OK]. • Wenn Sie [Reset All] wählen, werden alle Kameraeinstellungen auf die Standardeinstellungen zurückgestellt.

Wählen Sie einen Einstellbereich für die Kamera und stellen Sie ihn ein. Die folgenden Bereiche stehen für die Kameraeinstellung zur Verfügung. 1. Bildeinstellung Über-Kopf-Ansicht (Zentrieren, Horizontalwinkel, Vertikalwinkel)

Ende der Einstellung.

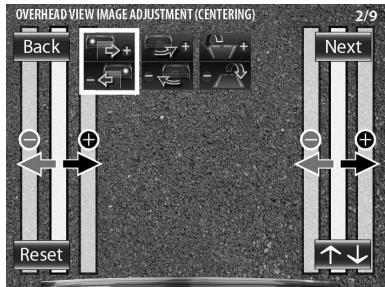

Bildeinstellung Über-Kopf-Ansicht (Zentrieren)

• Wenn Sie in einem bestimmten Einstellbereich [Reset] wählen, wird die Kameraeinstellung dieses Einstellbereichs auf die Standardeinstellung zurückgestellt. • Wählen Sie [ ], um das Symbol auf den Kopf zu stellen.

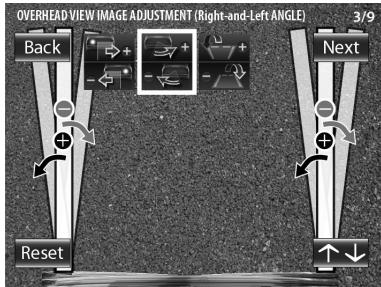

Bildeinstellung Über-Kopf-Ansicht (Horizontalwinkel) Diese Option dient zur Einstellung des Horizontalwinkels (in Drehrichtung) der Kamera-Einbauposition.

Wählen Sie „BILDEINSTELLUNG ÜBER-KOPFANSICHT (HORIZONTALWINKEL)“ aus.

Drücken Sie die Plus- (+) oder Minustaste (–) der Schalteinheit, so dass die Mitte des Parkplatzes vertikal angezeigt wird.

Dieser Einstellbereich dient zur Einstellung der Mitte der Kamera-Einbauposition.

Drücken Sie nach Beendigung der Einstellung die Ansichtstaste. Zum Wechseln zu „BILDEINSTELLUNG ÜBERKOPF-ANSICHT (HORIZONTALWINKEL)“. DEUTSCH

2. Einstellung der Orientierungslinien in der weiten Ansicht (Größe, horizontale Richtung, vertikale Richtung, Red Line Position Setting) Auswahl eines Einstellbereichs: Wählen Sie mit der Plus- (+) oder Minustaste (–) einen Einstellbereich aus und drücken Sie die Ansichtstaste zur Aktivierung der Auswahl. Wenn ein Einstellbereich ausgewählt wird, wechselt die Farbe des entsprechenden Symbolrahmens von Blau zu Rot. Einstellung des gewünschten Werts: Drücken Sie nach Auswahl des Einstellbereichs die Plus- (+) oder Minustaste (–), um den Wert einzustellen, und drücken Sie Ansichtstaste zur Aktivierung des eingestellten Werts.

Wählen Sie „BILDEINSTELLUNG ÜBER-KOPFANSICHT (ZENTRIEREN)“ aus. Drücken Sie die Plus- (+) oder Minustaste (–) der Schalteinheit, so dass die beiden weißen Linien an der Position erscheinen, die der Fahrzeugachse entspricht.

Die Einstellung ist um einen Schritt nach links und rechts möglich. Wenn die Einstellung im derzeit verfügbaren Bereich nicht möglich ist, ändern Sie die Kameraposition und wiederholen Sie den Vorgang. Die Einstellung ist um einen Schritt nach links und rechts möglich. Wenn die Einstellung im derzeit verfügbaren Bereich nicht möglich ist, ändern Sie die Kameraposition und wiederholen Sie den Vorgang. • Wählen Sie [Back], um zum vorherigen Einstellbereich zurückzukehren. • Wählen Sie [Next], um zum nächsten Einstellbereich zu wechseln.

Drücken Sie nach Beendigung der Einstellung die Ansichtstaste. Zum Wechseln zu „BILDEINSTELLUNG ÜBERKOPF-ANSICHT (VERTIKALWINKEL)“.

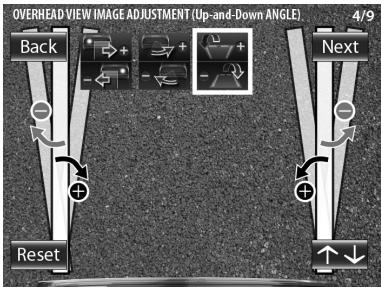

Einstellung der Kamera (nur CMOS-310) Bildeinstellungen Über-Kopf-Ansicht (Vertikalwinkel) Dieser Einstellbereich dient zur Einstellung des Vertikalwinkels (Neigung) der Kamera-Einbauposition.

Wählen Sie „BILDEINSTELLUNG ÜBER-KOPFANSICHT (VERTIKALWINKEL)“ aus. Drücken Sie die Plus- (+) oder Minustaste (–) der Schalteinheit, so dass die Linien, die die Fahrzeugbreite anzeigen, vertikal angezeigt werden.

Die Einstellung ist um einen Schritt nach oben und unten möglich. Wenn die Einstellung im derzeit verfügbaren Bereich nicht möglich ist, ändern Sie die Kameraposition und wiederholen Sie den Vorgang.

Drücken Sie nach Beendigung der Einstellung die Ansichtstaste. Wählen Sie [Next]. Zum Wechseln zu „EINSTELLUNG DER ORIENTIERUNGSLINIEN IN DER WEITEN ANSICHT (GRÖSSE)“.

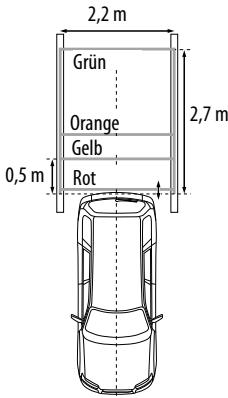

Zur Einstellung der Orientierungslinien • Die folgenden Einstellungen dienen zur Einstellung der Größe, Länge und Position der Orientierungslinien, die in der weiten Ansicht und der Über-Kopf-Ansicht angezeigt werden. Standardmäßig werden die drei unten abgebildeten Orientierungslinien (grün, gelb und rot) angezeigt, wobei davon ausgegangen wird, dass die Kamera in einer Höhe von 80 cm eingebaut wird und der Abstand zwischen der linken und rechten Begrenzung des Parkplatzes 2,2 m beträgt. Durch die Einstellung der Orientierungslinien, die in der weiten Ansicht und der ÜberKopf-Ansicht angezeigt werden, ändert sich der Abstand zwischen den entsprechenden Orientierungslinien. Da der Abstand zwischen den Orientierungslinien je nach Einbauhöhe der Kamera variiert, sollten Sie die tatsächlichen Einstellungen überprüfen, nachdem sämtliche der folgenden Einstellungen vorgenommen wurden. • Wenn der Abstand zwischen den Orientierungslinien gemäß dem Parkplatz eingestellt wurde, geben die angezeigten Orientierungslinien nicht länger die Fahrzeugbreite an. Beachten Sie bitte, dass die Größe von Parkplätzen stark variieren kann. Überprüfen Sie die tatsächliche Größe eines Parkplatzes, auf dem Sie parken möchten. • Die orangefarbene Linie zeigt die Position der Über-Kopf-Ansicht (Bereich zwischen der orangefarbenen Linie und dem Fahrzeug) sowie der weiten Ansicht (Bereich hinter der orangefarbenen Linie) in der PinP-Ansicht (Seite 42) an. Wenn die orangefarbene Linie, die in der weiten Ansicht angezeigt wird, die Parkmarkierung überragt, verlangsamen Sie das Fahrzeug und bewegen Sie es bis zur roten Linie (Parkposition). Überprüfen Sie die Linienposition in der Über-Kopf-Ansicht. • Die rote Linie dient zur Anzeige der Parkposition. Sie kann unabhängig von den anderen Orientierungslinien eingestellt werden. 2,2 m Grün

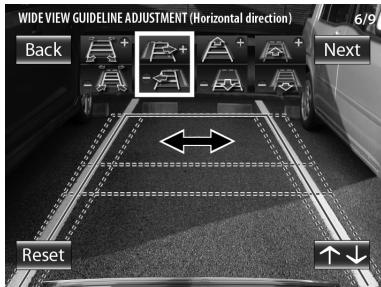

Einstellung der Orientierungslinien in der weiten Ansicht (Horizontale Richtung)

Diese Option dient zur Einstellung der Gesamtgröße der Orientierungslinien, die in der weiten Ansicht angezeigt werden.

Diese Option dient zur Einstellung der horizontalen Positionierung der Orientierungslinien, die in der weiten Ansicht angezeigt werden.

Wählen Sie „EINSTELLUNG DER ORIENTIERUNGSLINIEN IN DER WEITEN ANSICHT (Größe)“ aus. Drücken Sie die Plus- (+) oder Minustaste (–) der Schalteinheit zum Einstellen der Größe.

Drücken Sie nach Beendigung der Einstellung die Ansichtstaste. Zum Wechseln zu „EINSTELLUNG DER ORIENTIERUNGSLINIEN IN DER WEITEN ANSICHT (Horizontale Richtung)“.

Wählen Sie „EINSTELLUNG DER ORIENTIERUNGSLINIEN IN DER WEITEN ANSICHT (Horizontale Richtung)“ aus. Drücken Sie die Plus- (+) oder Minustaste (–) der Schalteinheit zum Einstellen der horizontalen Positionierung.

Drücken Sie nach Beendigung der Einstellung die Ansichtstaste. Zum Wechseln zu „EINSTELLUNG DER ORIENTIERUNGSLINIEN IN DER WEITEN ANSICHT (Vertikale Richtung)“.

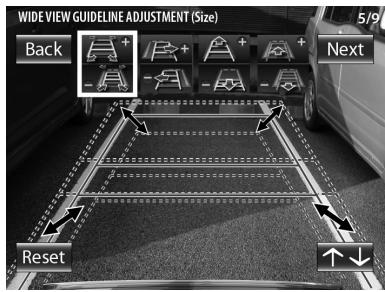

DEUTSCH Einstellung der Orientierungslinien in der weiten Ansicht (Größe)

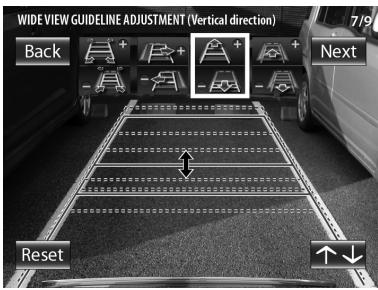

Einstellung der Kamera (nur CMOS-310) Einstellung der Orientierungslinien in der weiten Ansicht (Vertikale Richtung) Diese Option dient zur Einstellung der Länge der Orientierungslinien, die in der weiten Ansicht angezeigt werden.

Wählen Sie „EINSTELLUNG DER ORIENTIERUNGSLINIEN IN DER WEITEN ANSICHT (Vertikale Richtung)“ aus. Drücken Sie die Plus- (+) oder Minustaste (–) der Schalteinheit zum Einstellen der Länge.

Einstellung der Orientierungslinien in der weiten Ansicht (Einstellung der Position der roten Linie) Diese Option dient zur Einstellung der Position der roten Linie, die in der weiten Ansicht angezeigt wird. Die rote Linie kann unabhängig zur Einstellung der Referenzlinie für die Parkposition des Fahrzeugs verwendet werden.

Wählen Sie „EINSTELLUNG DER ORIENTIERUNGSLINIEN IN DER WEITEN ANSICHT (Einstellung der Position der roten Linie)” aus. Drücken Sie die Plus- (+) oder Minustaste (–) der Schalteinheit zum Einstellen der Position der roten Linie. Standardmäßig überlagern sich die rote Linie und die gelbe Linie, die dem Fahrzeug am nächsten ist. Bewegen Sie die rote Linie bis zum Rand der Stoßstange.

Drücken Sie nach Beendigung der Einstellung die Ansichtstaste. Zum Wechseln zu “WIDE VIEW GUIDELINE ADJUSTMENT (Red Line Position Setting)”.

Drücken Sie nach Beendigung der Einstellung die Ansichtstaste. Wählen Sie [Next]. Zum Wechseln zu „EINSTELLUNG ABGESCHLOSSEN“.

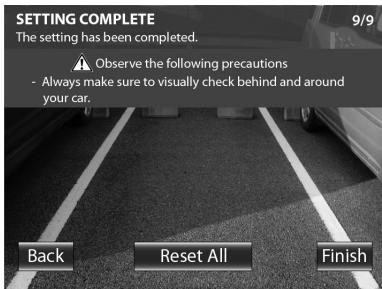

Abschließen der Kameraeinstellung

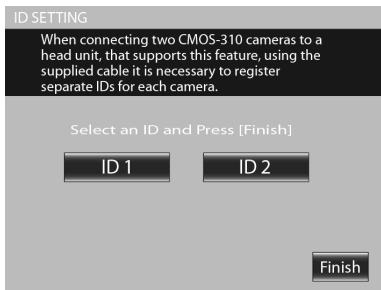

Einstellung der Kamera-ID

Drücken Sie die Plus- (+) oder Minustaste (–) der Schalteinheit, um [Finish] auszuwählen, und drücken Sie die Ansichtstaste.

Halten Sie die Plustaste (+) der Schalteinheit für mehr als 2 Sekunden gedrückt und halten Sie anschließend die Minustaste (–) für mehr als 2 Sekunden gedrückt. Drücken Sie die Plus- (+) oder Minustaste (–) der Schalteinheit, um die KameraID auszuwählen, und drücken Sie die Ansichtstaste.

Drücken Sie nach der Einstellung die Plus- (+) oder Minustaste (–) der Schalteinheit, um [Finish] auszuwählen, und drücken Sie die Ansichtstaste.

DEUTSCH Bei Anschluss von zwei Geräten des Typs CMOS-310 an ein Kenwood-Navigationssystem, das über die Kamerasteuerungsfunktion verfügt, müssen den 2 Kameras verschiedene Kamera-IDs zugeordnet werden. Für die Kamera-IDs beider Kameras wurde werkseitig ID1 eingestellt.

Displayansicht umschalten (nur CMOS-310) Displayansicht umschalten Das Kamerasystem CMOS-310 kann 5 Arten von Kamerabildern anzeigen.

Drücken Sie die Ansichtstaste der Schalteinheit, wenn ein Bild auf dem Monitor angezeigt wird.

PinP-Ansicht Die Über-Kopf-Ansicht wird auf der oberen Bildschirmhälfte angezeigt, während die weite Ansicht auf der unteren Hälfte angezeigt wird. Die Über-Kopf-Ansicht auf der oberen Bildschirmhälfte zeigt den Bereich zwischen der orangefarbenen Linie, die in der unteren Bildschirmhälfte in der weiten Ansicht angezeigt wird, und dem Fahrzeug an.

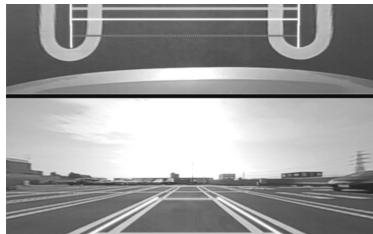

Durch jedes Drücken wird der Bildanzeigemodus in der folgenden Reihenfolge umgeschaltet. Extraweite Ansicht Weitwinkelbild, das einen Horizontalwinkel von ca. 190° erfasst.

Eckansicht Die Ansichten von den beiden Eckpunkte des Fahrzeugs aus werden jeweils auf der linken und rechten Bildschirmhälfte angezeigt.

Weite Ansicht Kamerabild, das einen Horizontalwinkel von ca. 135° erfasst.

Über-Kopf-Ansicht Von einem Standpunkt direkt über dem Fahrzeug aus erfasstes Bild.

Verwenden Sie beim Anschließen der Kamera an ein Kenwood-Navigationssystem (Steuerungseinheit), das über die Kamerasteuerungsfunktion verfügt, das mitgelieferte Anschlusskabel für die Steuerungseinheit. Dadurch kann über die Berührungsfunktionen der Steuerungseinheit auch die Displayansicht gewechselt werden (Seite 35).

Technische Daten Video-Ausgang : Weitwinkel-Spiegelbild (für rückwärtige Sicht)/ Weitwinkel-Normalbild (für Sicht nach vorne) Sensor: 1/4-Zoll-Farb-CMOS-Sensor Pixel-Anzahl: Ca. 310.000 Pixel Objektiv : Weitwinkel, Brennweite f=0,82 mm, F-Wert 2,4 Blickwinkel : Horizontal: Ca. 190° : Vertikal: Ca. 151° Video-Ausgang: 1,0 Vp-p/ 75 Ω Beleuchtungsbereich: Ca. 0,9 bis 100.000 Lux Iris-System: Elektronische Iris Scanning System: Interlace Synchronisierungssystem: Interne Synchronisierung Abmessungen (B x H x T): 24 x 24 x 24,9 mm Gewicht: Ca. 36 g (ohne Kabel)

Kamera (CMOS-210) Video-Ausgang : Weitwinkel-Spiegelbild (für rückwärtige Sicht) Sensor: 1/4-Zoll-Farb-CMOS-Sensor Pixel-Anzahl: Ca. 310.000 Pixel Objektiv : Weitwinkel, Brennweite f=1,41 mm, F-Wert 2,3 Blickwinkel : Horizontal: Ca. 130° : Vertikal: Ca. 101° Video-Ausgang: 1,0 Vp-p/ 75 Ω Beleuchtungsbereich: Ca. 0,9 bis 100.000 Lux Iris-System: Elektronische Iris Scanning System: Interlace Synchronisierungssystem: Interne Synchronisierung Abmessungen (B x H x T): 24 x 24 x 24,9 mm Gewicht: Ca. 34 g (ohne Kabel)

Schalteinheit (nur CMOS-310) Abmessungen (B x H x T): 27,5 x 32,8 x 12 mm Gewicht: Ca. 10 g (ohne Kabel)

Allgemeine technische Daten Betriebsspannung: 14,4 V (9,0 V–16,0 V) Max. Stromverbrauch (CMOS-310): 80 mA Max. Stromverbrauch (CMOS-210): 60 mA • "Spiegelbild" bedeutet, dass auf dem Videobild genau wie im Rück- oder Seitenspiegel Links und Rechts umgekehrt wird. • Die technischen Daten können ohne vorherige Ankündigung geändert werden. Dieses Produkt wird weder vom Hersteller eines Fahrzeugs während der Produktion noch von einem professionellen Importeur eines Fahrzeugs in einen EU-Mitgliedsstaat eingebaut.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte) Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemäße oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben. Achtung: Das Zeichen “Pb” unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthält.

DEUTSCH Kamera (CMOS-310)
