MANUALE UTENTE CMOS-210 KENWOOD

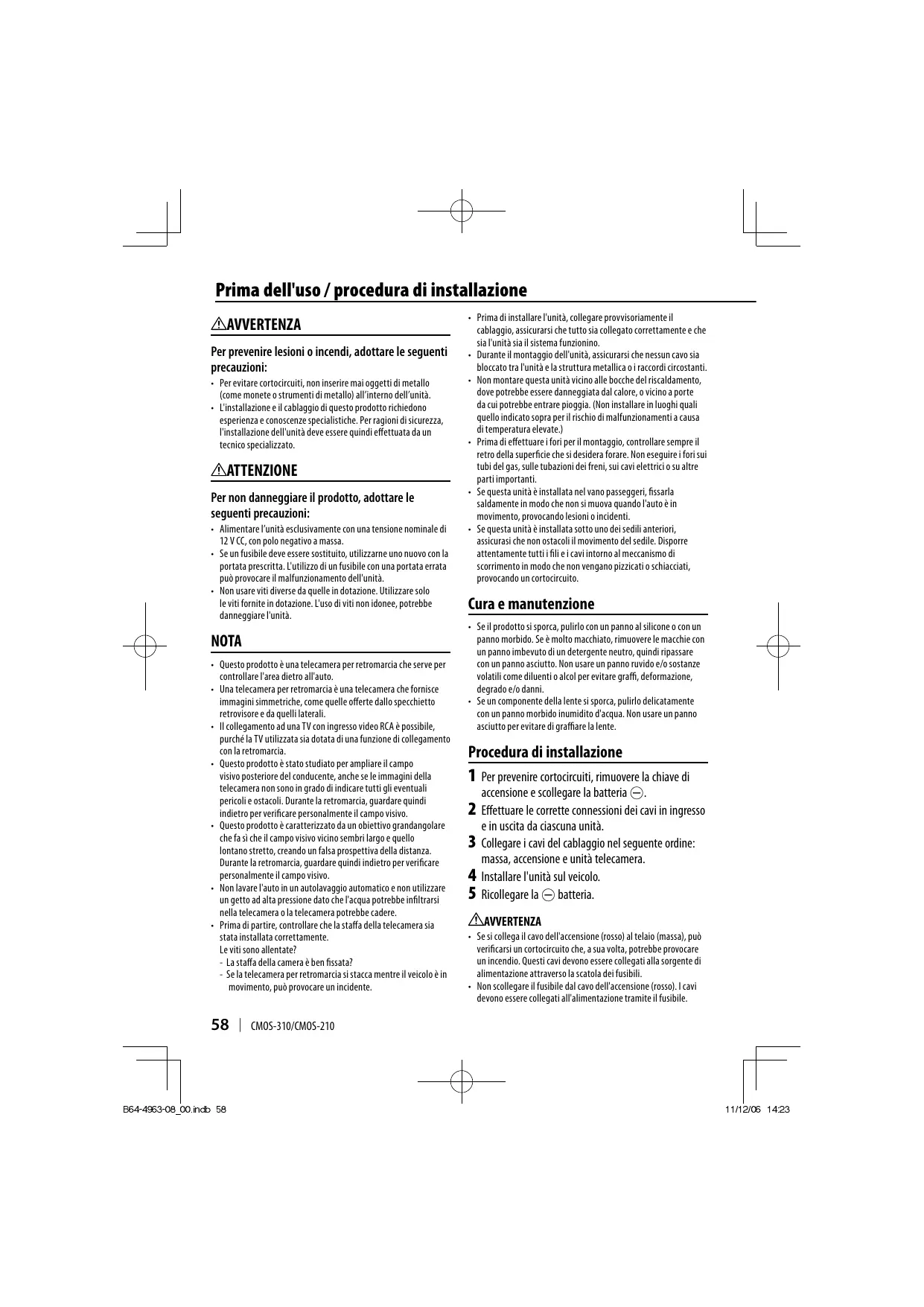

Prima dell'uso / procedura di installazione AVVERTENZA Per prevenire lesioni o incendi, adottare le seguenti precauzioni: • Per evitare cortocircuiti, non inserire mai oggetti di metallo (come monete o strumenti di metallo) all’interno dell’unità. • L'installazione e il cablaggio di questo prodotto richiedono esperienza e conoscenze specialistiche. Per ragioni di sicurezza, l'installazione dell'unità deve essere quindi effettuata da un tecnico specializzato.

ATTENZIONE Per non danneggiare il prodotto, adottare le seguenti precauzioni: • Alimentare l’unità esclusivamente con una tensione nominale di 12 V CC, con polo negativo a massa. • Se un fusibile deve essere sostituito, utilizzarne uno nuovo con la portata prescritta. L'utilizzo di un fusibile con una portata errata può provocare il malfunzionamento dell'unità. • Non usare viti diverse da quelle in dotazione. Utilizzare solo le viti fornite in dotazione. L'uso di viti non idonee, potrebbe danneggiare l'unità.

NOTA • Questo prodotto è una telecamera per retromarcia che serve per controllare l'area dietro all'auto. • Una telecamera per retromarcia è una telecamera che fornisce immagini simmetriche, come quelle offerte dallo specchietto retrovisore e da quelli laterali. • Il collegamento ad una TV con ingresso video RCA è possibile, purché la TV utilizzata sia dotata di una funzione di collegamento con la retromarcia. • Questo prodotto è stato studiato per ampliare il campo visivo posteriore del conducente, anche se le immagini della telecamera non sono in grado di indicare tutti gli eventuali pericoli e ostacoli. Durante la retromarcia, guardare quindi indietro per verificare personalmente il campo visivo. • Questo prodotto è caratterizzato da un obiettivo grandangolare che fa sì che il campo visivo vicino sembri largo e quello lontano stretto, creando un falsa prospettiva della distanza. Durante la retromarcia, guardare quindi indietro per verificare personalmente il campo visivo. • Non lavare l'auto in un autolavaggio automatico e non utilizzare un getto ad alta pressione dato che l'acqua potrebbe infiltrarsi nella telecamera o la telecamera potrebbe cadere. • Prima di partire, controllare che la staffa della telecamera sia stata installata correttamente. Le viti sono allentate? - La staffa della camera è ben fissata? - Se la telecamera per retromarcia si stacca mentre il veicolo è in movimento, può provocare un incidente.

• Prima di installare l'unità, collegare provvisoriamente il cablaggio, assicurarsi che tutto sia collegato correttamente e che sia l'unità sia il sistema funzionino. • Durante il montaggio dell'unità, assicurarsi che nessun cavo sia bloccato tra l'unità e la struttura metallica o i raccordi circostanti. • Non montare questa unità vicino alle bocche del riscaldamento, dove potrebbe essere danneggiata dal calore, o vicino a porte da cui potrebbe entrare pioggia. (Non installare in luoghi quali quello indicato sopra per il rischio di malfunzionamenti a causa di temperatura elevate.) • Prima di effettuare i fori per il montaggio, controllare sempre il retro della superficie che si desidera forare. Non eseguire i fori sui tubi del gas, sulle tubazioni dei freni, sui cavi elettrici o su altre parti importanti. • Se questa unità è installata nel vano passeggeri, fissarla saldamente in modo che non si muova quando l'auto è in movimento, provocando lesioni o incidenti. • Se questa unità è installata sotto uno dei sedili anteriori, assicurasi che non ostacoli il movimento del sedile. Disporre attentamente tutti i fili e i cavi intorno al meccanismo di scorrimento in modo che non vengano pizzicati o schiacciati, provocando un cortocircuito.

Cura e manutenzione • Se il prodotto si sporca, pulirlo con un panno al silicone o con un panno morbido. Se è molto macchiato, rimuovere le macchie con un panno imbevuto di un detergente neutro, quindi ripassare con un panno asciutto. Non usare un panno ruvido e/o sostanze volatili come diluenti o alcol per evitare graffi, deformazione, degrado e/o danni. • Se un componente della lente si sporca, pulirlo delicatamente con un panno morbido inumidito d'acqua. Non usare un panno asciutto per evitare di graffiare la lente.

Procedura di installazione

1 Per prevenire cortocircuiti, rimuovere la chiave di accensione e scollegare la batteria -.

2 Effettuare le corrette connessioni dei cavi in ingresso e in uscita da ciascuna unità.

3 Collegare i cavi del cablaggio nel seguente ordine: massa, accensione e unità telecamera.

4 Installare l'unità sul veicolo. 5 Ricollegare la - batteria. AVVERTENZA • Se si collega il cavo dell'accensione (rosso) al telaio (massa), può verificarsi un cortocircuito che, a sua volta, potrebbe provocare un incendio. Questi cavi devono essere collegati alla sorgente di alimentazione attraverso la scatola dei fusibili. • Non scollegare il fusibile dal cavo dell'accensione (rosso). I cavi devono essere collegati all'alimentazione tramite il fusibile.

• Se l'auto non ha una posizione ACC, collegare i cavi dell'accensione ad un'alimentazione che può essere accesa/ spenta con la chiave di accensione. Se il cavo dell'accensione viene collegato con una tensione di alimentazione permanente, come per esempio i cavi della batteria, la batteria può scaricarsi. • Se un fusibile salta, assicurarsi innanzitutto che i cavi non siano in contatto, con la possibilità di provocare un cortocircuito, quindi sostituire il vecchio fusibile con uno nuovo della stessa potenza. • Isolare i cavi non collegati con del nastro isolante in vinile o un altro materiale simile. Per evitare cortocircuiti, non rimuovere le protezioni alle estremità dei cavi non collegati o dei terminali. • Dopo aver installato l'unità, controllare che le luci dei freni, i lampeggianti, i tergicristalli ecc. del veicolo funzionino correttamente. • Installare l'unità in modo che non oscuri il campo visivo posteriore. • Installare l'unità in modo che non sporga dalla fiancata dell'auto. • Non eseguire l'installazione in caso di pioggia o di nebbia. • In caso di forte umidità, prima di installare l'unità, asciugare la superficie sulla quale deve essere montata. • La presenza di umidità sulla superficie di montaggio riduce l'aderenza, rischiando di provocare il distacco dell'unità. • Non fissare la staffa della telecamera in punti in cui la carrozzeria è stata trattata con resina fluorocarbonica o sul vetro. • La telecamera per la retromarcia potrebbe cadere. - Impedire che l'unità entri a contatto con acqua. - Non esporre l'unità alla pioggia. - Non sottoporre la telecamera a sollecitazioni inutili. - Pulire a fondo il punto in cui viene applicato il nastro per attaccare l'unità. • Per ulteriori dettagli sul collegamento di altre unità, fare riferimento alle istruzioni per l'uso e poi eseguire correttamente i collegamenti. • Fissare il cablaggio con graffette fermacavo o nastro adesivo. Per proteggere il cablaggio, avvolgere i cavi con del nastro adesivo nei punti in cui sono a contatto con parti in metallo. • Posare e fissare tutti i cavi in modo che non vengano a contatto con parti in movimento come ad esempio il cambio, il freno a mano e le guide dei sedili. • Non posare i cavi in punti che possono surriscaldarsi, come ad esempio vicino alle bocchette del riscaldamento. Se l'isolamento dei cavi si fonde o si lacera, può verificarsi un cortocircuito verso la carrozzeria. • In caso di sostituzione di un fusibile, assicurarsi di utilizzare solo fusibili con la portata indicata sul portafusibili. • Per ridurre al minimo i rumori, posare il cavo dell'antenna TV, il cavo dell'antenna della radio e il cavo RCA il più possibile distanziati tra loro. • Non installare l’unità della scatola di alimentazione in luoghi dove può essere soggetto ad alte temperature o umidità, quali: - Punti vicini a fonti di calore, a bocchette di ventilazione o dell'aria condizionata. - Punti esposti alla luce diretta del sole, come la superficie del cruscotto o il ripiano posteriore.

- Punti in cui può infiltrarsi la pioggia, come ad esempio vicino alla porta. • Posare i cavi evitando aree ad alta temperatura. Usare tubi corrugati per il cablaggio all'interno del vano motore. Se un cavo si trova in un'area ad alta temperatura del veicolo, il rivestimento potrebbe fondersi e provocare cortocircuiti, con il conseguente rischio di incendio o scosse elettriche.

Accessori Telecamera (con staffa) 1

Cavo di alimentazione 1

Imballaggio impermeabile 1 Vite di fissaggio della staffa della telecamera1

CMOS-310 solo Unità di commutazione1 Nastro biadesivo 1

ATTENZIONE • Le regolazioni durante l'impostazione della telecamera possono essere ostacolate dalla posizione di installazione della telecamera. Non installare la telecamera in modo definitivo, ma fissarla solo temporaneamente fino al termine dell'impostazione della telecamera.

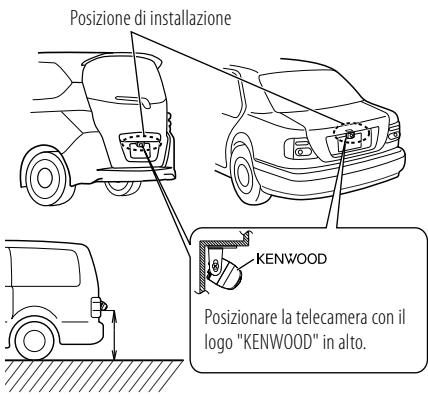

Posizione di installazione consigliata Esempi di installazione corretta della telecamera

Se necessario, staccare la staffa dalla telecamera e adattare la forma in base alla superficie su cui verrà applicata.

Posizione di installazione

Adattare la forma della staffa della telecamera in modo che sia adatta per la posizione di installazione della telecamera.

Montare la telecamera sulla relativa staffa. Posizionare la telecamera con il logo "KENWOOD" in alto.

Fissare temporaneamente la telecamera ad esempio con nastro. Utilizzando ad esempio un pezzo di nastro, fissare temporaneamente la telecamera e regolarne l'angolazione in modo da visualizzare l'estremità posteriore del veicolo.

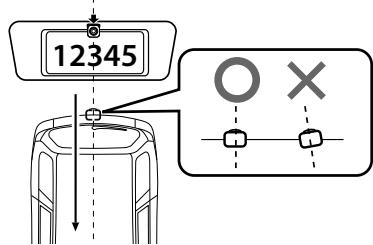

12345 Posizionare la telecamera con il logo "KENWOOD" in alto. L’unità CMOS-310 deve essere installata ad un’altezza di 55 cm o superiore.

Fissare la telecamera nella parte posteriore centrale del veicolo, facendo attenzione a non nascondere la targa. Assicurarsi che la telecamera punti diritto verso il retro della direzione di marcia del veicolo. Prestare attenzione a non orientare la telecamera in altre direzioni.

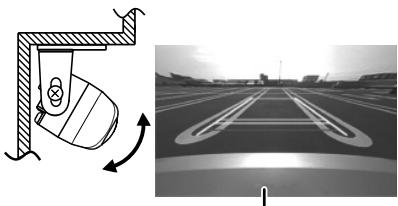

Installazione della telecamera/ regolazione dell'angolazione

Stabilire la posizione di installazione della telecamera. Pulire la superficie su cui verrà installata la telecamera. Utilizzando un comune detergente disponibile in commercio, rimuovere lo sporco, l'umidità e l'olio dalla superficie su cui dovrà essere fissata la staffa della telecamera.

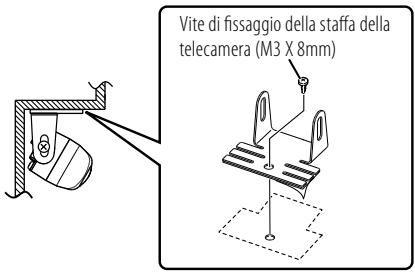

Svitare le viti di fissaggio della telecamera. Utilizzando un comune cacciavite Phillips, svitare le due viti di fissaggio.

Eseguire tutti i collegamenti richiesti. Visualizzare il video della telecamera. Alcuni monitor video potrebbero passare automaticamente alla funzione di ingresso video esterno. Per ulteriori dettagli, leggere le istruzioni per l'uso del monitor video.

Porta la leva del cambio in posizione R (retromarcia) per visualizzare l'immagine della parte dietro il veicolo. Prima di guardare l'immagine della telecamera, applicare il freno di stazionamento e fermare le ruote per impedire che il veicolo si muova. In caso contrario potrebbero verificarsi incidenti.

Eseguire i passi 4 e 5 soltanto quando richiesto.

10 Regolare l'angolazione della telecamera in modo che la parte posteriore del veicolo o il paraurti posteriore siano visibili nella parte inferiore dello schermo del monitor.

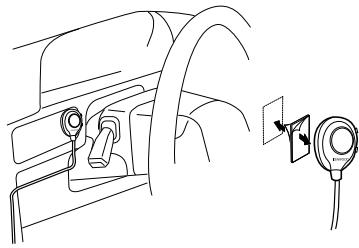

Installazione dell'unità di commutazione (solo CMOS-310)

Pulire la superficie in cui verrà installata l'unità di commutazione. Utilizzando un comune detergente disponibile in commercio, rimuovere lo sporco, l'umidità e l'olio dalla superficie su cui dovrà essere fissata l'unità di commutazione.

Parte posteriore o paraurti del veicolo

Fissare il nastro biadesivo alla parte inferiore dell'unità di alimentazione, quindi attaccare l'unità in un punto da cui sia facile da comandare, ad esempio vicino al cruscotto dal lato del conducente.

Durante la regolazione dell'angolazione della telecamera, prestare attenzione a non tirare il cavo della telecamera.

11 Dopo aver regolato l'angolazione della telecamera, serrare saldamente le viti di fissaggio. Di tanto in tanto controllare le viti di fissaggio. Se sono allentate, riserrarle. ITALIANO

12 Eseguire le operazioni in “Impostazione della telecamera” (pag. 64). (solo CMOS-310) Se nelle condizioni presenti non è possibile eseguire la regolazione, cambiare la posizione della telecamera prima di riprovare.

13 Fissare la telecamera saldamente in posizione. Rimuovere la carta di protezione del biadesivo dalla staffa della telecamera, quindi posizionare la staffa. Dopo averla posizionata, premere la staffa con le dita per garantire una corretta adesione. Non toccare la superficie adesiva con le mani e non staccare e riattaccare il nastro; in questo modo si riduce la forza adesiva e si rischia di provocare il distacco della staffa della telecamera. Se necessario, fissare la staffa alla carrozzeria usando la vite di fissaggio. Vite di fissaggio della staffa della telecamera (M3 X 8mm)

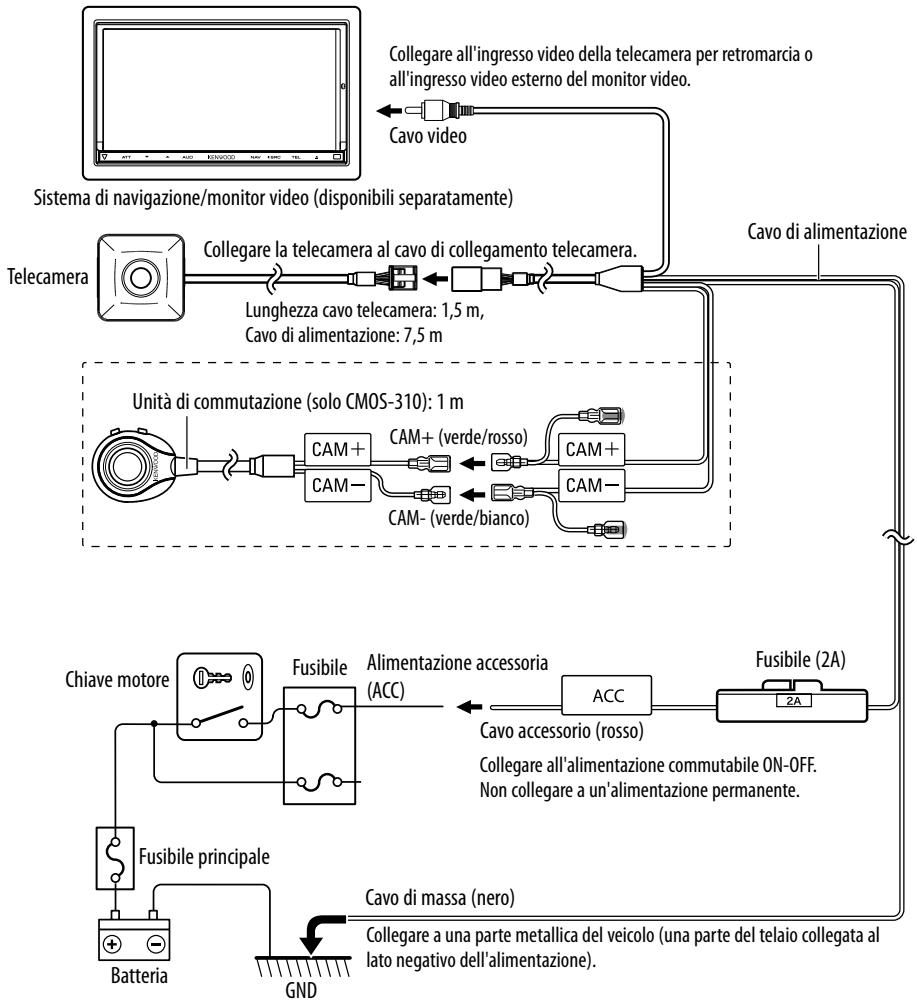

Collegamenti Collegamenti di base

Collegare all'ingresso video della telecamera per retromarcia o all'ingresso video esterno del monitor video.

Cavo video Sistema di navigazione/monitor video (disponibili separatamente) Collegare la telecamera al cavo di collegamento telecamera.

Cavo di alimentazione

Telecamera Lunghezza cavo telecamera: 1,5 m, Cavo di alimentazione: 7,5 m

Unità di commutazione (solo CMOS-310): 1 m CAM+ (verde/rosso)

Fusibile Alimentazione accessoria (ACC)

Cavo accessorio (rosso) Collegare all'alimentazione commutabile ON-OFF. Non collegare a un'alimentazione permanente.

Fusibile principale Cavo di massa (nero) Batteria

Collegare a una parte metallica del veicolo (una parte del telaio collegata al lato negativo dell'alimentazione).

GND ATTENZIONE • Se la chiave motore del veicolo non è dotata di posizione ACC, diramare il filo energizzato quando la chiave motore è ON e collegarlo al cavo di alimentazione accessorio. • Prima di eseguire i collegamenti, assicurarsi che la chiave motore non sia inserita e scollegare il terminale (-) della batteria per prevenire cortocircuiti.

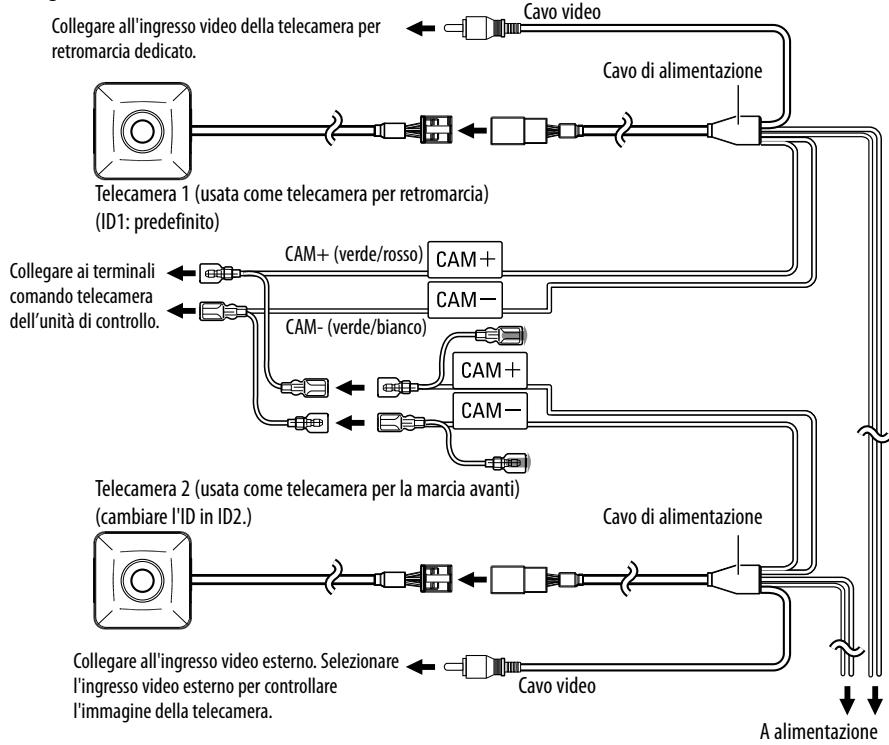

Collegamento del sistema (solo CMOS-310) • Per il collegamento della telecamera ad un sistema di navigazione Kenwood ecc., (unità di controllo) dotato di funzione di controllo con telecamera, utilizzare il cavo di collegamento unità di controllo fornito in dotazione. Ciò consente all’unità di controllo di selezionare il tipo di visualizzazione e regolare la telecamera anche dalla schermata dell’unità di controllo. • Se si usano due unità CMOS-310 (davanti e dietro), è necessario impostare un ID per la telecamera anteriore. Per i dettagli, vedere “Impostazione dell'ID della telecamera” (pagina 69). • Collegare l’alimentazione secondo la stessa modalità descritta in “Collegamenti di base”. • L'unità di commutazione fornita non viene utilizzata per il collegamento del sistema.

Collegamento di 2 telecamere Cavo video

Collegare all'ingresso video della telecamera per retromarcia dedicato.

Cavo di alimentazione

Telecamera 1 (usata come telecamera per retromarcia) (ID1: predefinito) CAM+ (verde/rosso)

ITALIANO Collegare ai terminali comando telecamera dell’unità di controllo.

Telecamera 2 (usata come telecamera per la marcia avanti) (cambiare l'ID in ID2.)

Collegare all'ingresso video esterno. Selezionare l'ingresso video esterno per controllare l'immagine della telecamera.

Cavo di alimentazione

Cavo video A alimentazione

Impostazione della telecamera (solo CMOS-310) Funzionamento dell'unità di commutazione L'unità di commutazione può essere utilizzata per selezionare la modalità di visualizzazione dell'immagine, visualizzare/ nascondere le linee guida e regolare la telecamera. Tasto di visualizzazione • Seleziona la modalità di visualizzazione dell'immagine. • Selezionare una voce in modalità di impostazione. • Tenere premuto il tasto per visualizzare o nascondere le linee guida.

Tasto+/− Consentono di muoversi tra le voci del modo di impostazione o di impostare un valore.

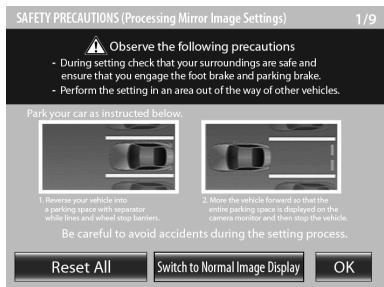

Procedura di impostazione della telecamera

Verificare di aver eseguito tutti i collegamenti richiesti. Visualizzare il video della telecamera. Alcuni monitor video potrebbero passare automaticamente alla funzione di ingresso video esterno. Per ulteriori dettagli, leggere le istruzioni per l'uso del monitor video.

Tenere premuti contemporaneamente i tasti di visualizzazione e + dell'unità di commutazione per accedere alla modalità di regolazione della telecamera. Prima selezionare il posizionamento della telecamera.

Preparativi prima dell'impostazione della telecamera

Arrestare il veicolo. In un parcheggio delimitato da righe bianche e dotato di fermi per le ruote, parcheggiare il veicolo al centro.

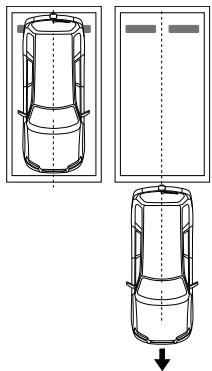

Far avanzare il veicolo. • Spostare il veicolo fino a visualizzare tutto il parcheggio sul monitor della telecamera. • Applicare il freno di stazionamento e premere il pedale del freno in modo che il veicolo sia completamente fermo. Eseguire l'operazione in un luogo adeguato, in modo da non arrecare disturbo ad altre persone.

Usare i tasti + o – per selezionare una voce e premere il tasto di visualizzazione per confermare la selezione. • Se la telecamera viene utilizzata per la retromarcia, selezionare [OK]. • Se la telecamera viene utilizzata per la marcia in avanti, selezionare [Switch to Normal Image Display], quindi selezionare [OK]. • Selezionando [Reset All] si ripristinano tutte le impostazioni predefinite della telecamera.

Selezionare una voce e regolarla. Per la regolazione della telecamera sono disponibili le voci seguenti. 1. Regolazioni dell'immagine in visualizzazione generale (centraggio, angolo destro e sinistro, angolo su e giù) 2. Regolazioni delle linee guida in visualizzazione grandangolo (dimensioni, direzione orizzontale, direzione verticale, impostazione posizione linea rossa)

Per selezionare una voce: Premere i tasti + o – per selezionare una voce e premere il tasto di visualizzazione per confermare la selezione. Quando una voce di regolazione è selezionata, il bordo blu della relativa icona diventa rosso. Per regolare la voce: Dopo aver selezionato la voce, premere i tasti + o – per regolarla e premere il tasto di visualizzazione per confermare il valore regolato.

L'impostazione è terminata.

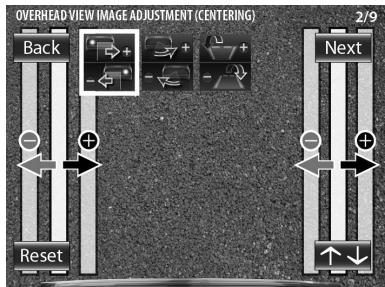

Regolazione dell'immagine in visualizzazione generale (centraggio)

Si passa a “OVERHEAD VIEW IMAGE ADJUSTMENT (Right-and-Left ANGLE)”.

Regolazione dell'immagine in visualizzazione generale (angolo destro e sinistro) Questa voce regola l'angolo orizzontale (in direzione di rotazione) della posizione di installazione della telecamera.

Selezionare “OVERHEAD VIEW IMAGE ADJUSTMENT (Right-and-Left ANGLE)”.

Premere i tasti + o – dell'unità di commutazione finché il centro del parcheggio non è visualizzato verticalmente.

Questa voce regola il centro della posizione di installazione della telecamera.

Selezionare “OVERHEAD VIEW IMAGE ADJUSTMENT (CENTERING)”. Premere i tasti + o – dell'unità di commutazione finché le due linee bianche non si trovano in corrispondenza della linea centrale del veicolo. ITALIANO

È possibile regolare di un passo a sinistra e a destra. Se non è possibile eseguire la regolazione con le condizioni presenti, cambiare la posizione della telecamera prima di riprovare.

3 È possibile regolare di un passo a sinistra e a destra. Se non è possibile eseguire la regolazione con le condizioni presenti, cambiare la posizione della telecamera prima di riprovare. • Selezionare [Back] per ritornare alla voce di impostazione precedente. • Selezionare [Next] per passare alla voce di impostazione successiva. • Selezionando [Reset] per una singola voce di regolazione si ripristinano le impostazioni predefinite di tale voce. • Selezionare [ ] per invertire l'icona.

Al termine della regolazione, premere il tasto di visualizzazione. Si passa a “OVERHEAD VIEW IMAGE ADJUSTMENT (Up-and-Down ANGLE)”.

Al termine della regolazione, premere il tasto di visualizzazione. CMOS-310/CMOS-210 |

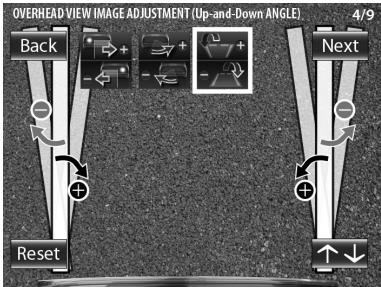

Impostazione della telecamera (solo CMOS-310) Regolazione dell'immagine in visualizzazione generale (angolo su e giù) Questa voce regola l'angolo verticale (inclinazione) della posizione di installazione della telecamera.

Selezionare “OVERHEAD VIEW IMAGE ADJUSTMENT (Up-and-Down ANGLE)”. Premere i tasti + o – dell'unità di commutazione finché le linee che indicano la larghezza del veicolo non sono visualizzate in verticale.

È possibile regolare di un passo su e giù. Se non è possibile eseguire la regolazione con le condizioni presenti, cambiare la posizione della telecamera prima di riprovare.

Al termine della regolazione, premere il tasto di visualizzazione. Selezionare [Next]. Si passa a “WIDE VIEW GUIDELINE ADJUSTMENT (Size)”.

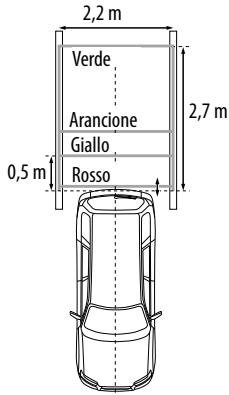

Per la regolazione delle linee guida • Le regolazioni che seguono consentono di regolare le dimensioni, la lunghezza e la posizione delle linee guida della visualizzazione generale e di quella grandangolo. Per impostazione predefinita, vengono visualizzate sotto tre linee guida (verde, gialla e rossa) supponendo che la telecamera sia installata ad un’altezza di 80 cm e che la distanza fra la linea sinistra e la linea destra dello spazio di parcheggio sia di 2,2 metri . Regolando le linee guida della visualizzazione generale o di quella grandangolo si modifica la distanza tra le linee guida corrispondenti. Poiché la distanza tra ogni gruppo di linee guida varia a seconda dell'altezza a cui è installata la telecamera, controllare le impostazioni effettive dopo aver completato tutte le regolazioni indicate di seguito. • Dopo aver regolato la distanza tra le linee guida in base al parcheggio, le linee guida visualizzate non indicano più la larghezza del veicolo. Si noti che le dimensioni dei parcheggi sono molto variabili; quindi, verificare le dimensioni effettive di ogni parcheggio prima di tentare a eseguire la manovra di parcheggio. • La linea arancione indica la posizione della visualizzazione generale (area accanto alla linea arancione) e della visualizzazione grandangolo (area oltre la linea arancione) nella visualizzazione PinP (pagina 70). Quando la linea arancione mostrata nella visualizzazione grandangolo supera la riga del parcheggio, rallentare il veicolo e spostarsi fino alla linea rossa (posizione di parcheggio) controllando nella visualizzazione generale. • La linea rossa viene usata per indicare la posizione di parcheggio; può essere impostata indipendentemente dalle altre linee guida. 2,2 m Verde

Arancione Giallo Rosso

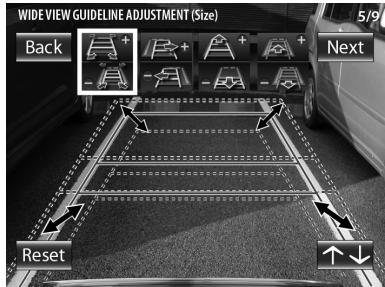

Regolazione delle linee guida in visualizzazione grandangolo (dimensioni)

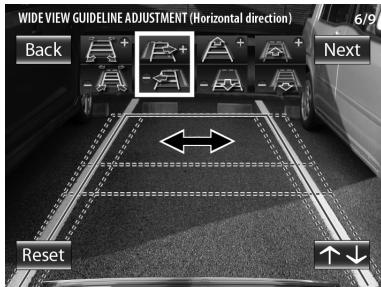

Regolazione delle linee guida in visualizzazione grandangolo (direzione orizzontale)

Questa voce regola le dimensioni totali delle linee guida mostrate nella visualizzazione grandangolo.

Questa voce regola il posizionamento destra-sinistra delle linee guida mostrate nella visualizzazione grandangolo.

Al termine della regolazione, premere il tasto di visualizzazione. Si passa a “WIDE VIEW GUIDELINE ADJUSTMENT (Horizontal direction)”.

Selezionare “WIDE VIEW GUIDELINE ADJUSTMENT (Horizontal direction)”. Premere i tasti + o – dell'unità di commutazione per regolare il posizionamento sinistra-destra.

Al termine della regolazione, premere il tasto di visualizzazione. Si passa a “WIDE VIEW GUIDELINE ADJUSTMENT (Vertical direction)”.

Selezionare “WIDE VIEW GUIDELINE ADJUSTMENT (Size)”. Premere i tasti + o – dell'unità di commutazione per regolare le dimensioni.

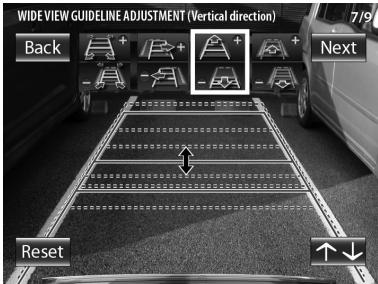

Impostazione della telecamera (solo CMOS-310) Regolazione delle linee guida in visualizzazione grandangolo (direzione verticale) Questa voce regola la lunghezza delle linee guida mostrate nella visualizzazione grandangolo.

Selezionare “WIDE VIEW GUIDELINE ADJUSTMENT (Vertical direction)”. Premere i tasti + o – dell'unità di commutazione per regolare la lunghezza.

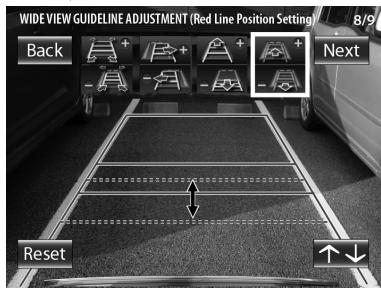

Regolazione delle linee guida in visualizzazione grandangolo (impostazione della posizione della linea rossa) Questa voce regola la posizione della linea rossa mostrata nella visualizzazione grandangolo. La linea rossa può essere utilizzata indipendentemente per impostare la linea di riferimento per la posizione di parcheggio del veicolo.

Selezionare “WIDE VIEW GUIDELINE ADJUSTMENT (Red Line Position Setting)”. Premere i tasti + o – dell'unità di commutazione per regolare la posizione della linea rossa. Per impostazione predefinita, la linea rossa è sovrapposta alla linea gialla più vicina al veicolo. Spostare la linea rossa fino al bordo del paraurti del veicolo.

Al termine della regolazione, premere il tasto di visualizzazione. Si passa a “WIDE VIEW GUIDELINE ADJUSTMENT (Red Line Position Setting).”

Al termine della regolazione, premere il tasto di visualizzazione. Selezionare [Next]. Si passa a “SETTING COMPLETE”.

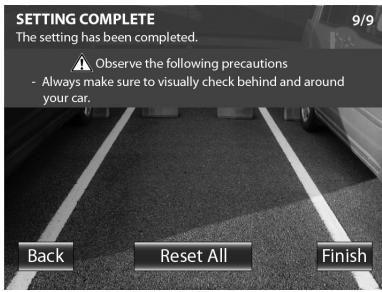

Fine dell'impostazione della telecamera

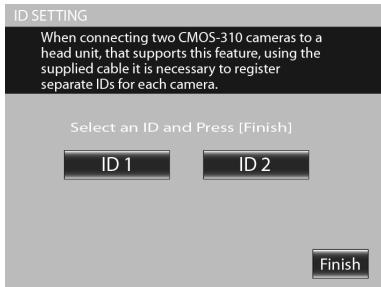

Impostazione dell'ID della telecamera Per collegare due unità CMOS-310 a un sistema di navigazione Kenwood dotato di funzione di controllo con telecamera, è necessario assegnare ID diversi alle 2 telecamere. L'ID predefinito di entrambe le telecamere è ID1.

1 2 Premere i tasti + o – dell'unità di commutazione per selezionare [Finish], quindi premere il tasto di visualizzazione.

Tenere premuto per almeno 2 secondi il tasto + dell’unità di commutazione, quindi premere il tasto – per almeno 2 secondi. Premere i tasti + o – dell'unità di commutazione per selezionare l'ID della telecamera, quindi premere il tasto di visualizzazione.

Dopo l'impostazione, premere i tasti + o – dell'unità di commutazione per selezionare [Finish], quindi premere il tasto di visualizzazione.

Selezione del tipo di visualizzazione (solo CMOS-310) Selezione del tipo di visualizzazione Il sistema telecamera CMOS-310 può visualizzare 5 tipi di immagini della telecamera.

Con un'immagine visualizzata sul monitor, premere il tasto di visualizzazione dell'unità di commutazione.

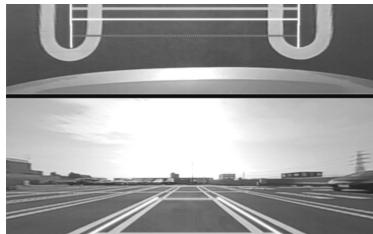

Visualizzazione PinP La visualizzazione generale è rappresentata nella metà superiore dello schermo mentre la visualizzazione grandangolo è visualizzata in quella inferiore. La visualizzazione generale nella parte superiore dello schermo mostra l'area sul lato più vicino della linea arancione rappresentata nella vista grandangolo nella metà inferiore.

Ogni volta che si preme il tasto si selezionano le modalità di visualizzazione dell'immagine nell'ordine indicato di seguito. Visualizzazione super grandangolo Immagine grandangolo che copre un angolo orizzontale di circa 190°.

Visualizzazione angolare Le viste dai 2 angoli del veicolo sono rappresentate nelle metà destra e sinistra dello schermo.

Visualizzazione grandangolo Immagine della telecamera che copre un angolo orizzontale di circa 135°.

Visualizzazione generale Immagine vista dal punto di vista sopra il veicolo.

Per il collegamento della telecamera ad un sistema di navigazione Kenwood ecc., (unità di controllo) dotato di funzione di controllo con telecamera, utilizzare il cavo di collegamento unità di controllo fornito in dotazione. Ciò consente all’unità di controllo di selezionare il tipo di visualizzazione anche dalla schermata dell’unità di controllo (pag. 63).

Specifiche Video in uscita : Immagine specchio grandangolo (per la retromarcia)/ immagine normale grandangolo (per la marcia in avanti) Sensore: sensore CMOS a colori 1/4" Numero di pixel: Circa 310.000 pixel Obiettivo : grandangolo, lunghezza focale f=0,82 mm, valore F 2,4 Angolo della visuale : orizzontale: Circa 190° : verticale: Circa 151° Uscita video: 1.0 Vp-p/ 75Ω Illuminamento: circa 0,9 a 100.000 lux Obiettivo: obiettivo elettronico Sistema di scansione: interlacciato Sistema di sincronizzazione: sincronizzazione interna Dimensioni (LxAxP): 24 x 24 x 24,9 mm Peso: circa 36 g (senza cavo)

Unità telecamera (CMOS-210) Video in uscita : immagine specchio grandangolo (per la retromarcia) Sensore: sensore CMOS a colori 1/4" Numero di pixel: Circa 310.000 pixel Obiettivo : grandangolo, lunghezza focale f=1,41 mm, valore F 2,3 Angolo della visuale : orizzontale: Circa 130° : verticale: Circa 101° Uscita video: 1.0 Vp-p/ 75Ω Illuminamento: circa 0,9 a 100.000 lux Obiettivo: obiettivo elettronico Sistema di scansione: interlacciato Sistema di sincronizzazione: sincronizzazione interna Dimensioni (LxAxP): 24 x 24 x 24,9 mm Peso: circa 34 g (senza cavo)

Unità di commutazione (solo CMOS-310) Dimensioni (LxAxP): 27,5 x 32,8 x 12 mm Peso: circa 10 g (senza cavo)

Generale Tensione di esercizio: 14,4 V (9,0 V – 16,0 V) Max. consumo di corrente (CMOS-310): 80 mA Max. consumo di corrente (CMOS-210): 60 mA • Nelle immagini a specchio, l'immagine viene invertita da sinistra a destra, proprio come l'immagine che si vede sullo specchietto retrovisore interno o su quelli laterali. • Le specifiche sono soggette a modifica senza preavviso. Il presente prodotto non è installato dalla casa produttrice di un veicolo nella linea di produzione né dall’azienda importatrice di un veicolo in un Paese membro UE.

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche e delle batterie (valide per i Paesi Europei che hanno adottato sistemi di raccolta differenziata) I prodotti e le batterie recanti il simbolo di un cassonetto della spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa. I vecchi prodotti elettrici ed elettronici e le batterie devono essere riciclati presso un’apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti. Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l’apposito ufficio comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a prevenire effetti nocivi alla salute e all’ambiente. Nota: Il simbolo “Pb” sotto al simbolo delle batterie indica che questa batteria contiene piombo.

ITALIANO Unità telecamera (CMOS-310)
