Produkttyp	Standventilator
Marke	Clas Ohlson
Modell	RD-40
Artikelnummer	18-1505 / 36-7816
Betriebsspannung	220–240 V AC, 50/60 Hz
Leistungsaufnahme	50 W
Höhe (verstellbar)	130–170 cm
Durchmesser des Rotors	40 cm
Kabellänge	155 cm
Gewicht	4,60 kg
Max. Luftströmung	40,45 m³/min
Schallleistungspegel	53,74 dB(A)
Max. Luftgeschwindigkeit	3,28 m/s
Geschwindigkeitsstufen	3 (Stufe 1, 2, 3)
Oszillation	Ja, zuschaltbar (Regler nach unten drücken)
Reinigung	Mit leicht feuchtem Tuch und mildem Reinigungsmittel; keine scharfen Chemikalien
Sicherheitshinweise	Nicht in Wasser tauchen; keine Fremdkörper einführen; nur für trockene Innenräume; bei Beschädigung nicht verwenden
Entsorgung	Getrennt vom Hausmüll gemäß Elektro- und Elektronikgerätegesetz
Lieferumfang	Motoreinheit, Ständer, Verlängerungsrohr, Rotorblatt, vorderes und hinteres Schutzgitter, Schrauben, Sicherungsmuttern, Bedienungsanleitung

Häufig gestellte Fragen - RD-40 Clas Ohlson

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie den Sicherungsring am Verlängerungsrohr, stellen Sie die gewünschte Höhe (130–170 cm) ein und ziehen Sie den Ring wieder fest.

Wie reinige ich den Ventilator richtig?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein leicht angefeuchtetes Tuch mit einem milden Reinigungsmittel. Keine scharfen Chemikalien oder Lösungsmittel verwenden und vermeiden Sie, dass Wasser in das Gerät eindringt.

Wie schalte ich die Oszillation ein und aus?

Drücken Sie den Regler für die Oszillation (oben am Motor) nach unten, um die Oszillation zu aktivieren. Ziehen Sie ihn nach oben, um sie auszuschalten.

Welche Geschwindigkeitsstufen gibt es?

Der Ventilator hat drei Geschwindigkeitsstufen: [1] niedrig, [2] mittel und [3] hoch. Die Auswahl erfolgt über die Tasten am Ständer. Mit [0] schalten Sie das Gerät aus.

Ist der Ventilator für Kinder geeignet?

Der Ventilator darf von Kindern ab 8 Jahren nur unter Aufsicht verwendet werden, wenn sie in die sichere Handhabung eingewiesen wurden. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Wartung nur unter Aufsicht eines Erwachsenen.

Was tun, wenn das Netzkabel beschädigt ist?

Das Gerät nicht mehr verwenden. Ein beschädigtes Netzkabel muss von einem qualifizierten Elektriker ausgetauscht werden, um Gefahren zu vermeiden.

Kann ich das Gerät selbst reparieren?

Nein, das Gerät darf auf keinen Fall verändert, repariert oder modifiziert werden. Bei technischen Problemen wenden Sie sich an den Kundenservice von Clas Ohlson.

Wie entsorge ich den Ventilator umweltgerecht?

Der Ventilator darf nicht im Hausmüll entsorgt werden. Bringen Sie ihn zu einer Sammelstelle für Elektro- und Elektronikgeräte oder kontaktieren Sie Ihren Händler für umweltfreundliches Recycling.

Kann der Ventilator im Freien verwendet werden?

Nein, der Ventilator ist ausschließlich für den Hausgebrauch in trockener, sauberer Innenumgebung geeignet. Vor Nässe und Feuchtigkeit schützen.

Welche Sicherheitsmaßnahmen sind beim Betrieb zu beachten?

Schließen Sie keine Geschwindigkeitssteuerung an, führen Sie keine Fremdgegenstände in das Gitter ein, ziehen Sie bei Nichtgebrauch den Netzstecker und betreiben Sie das Gerät nicht mit beschädigtem Kabel oder Stecker.

BEDIENUNGSANLEITUNG RD-40 Clas Ohlson

Art.Nr. 18-1505 Modell RD-40

36-7816

RD-40

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Niemals irgendeine Art von Geschwindigkeitssteuerung an das Gerät anschließen. Es besteht Stromschlaggefahr.
• Das Gerät nicht betreiben, wenn das Netzkabel, der Netzstecker oder ein anderes Teil beschädigt ist oder nicht korrekt funktioniert.
• Das Produkt niemals auf irgendeine Weise verändern, reparieren oder modifizieren.
• Das Gerät ist ausschließlich für den Hausgebrauch in trockener, sauberer Umgebung geeignet. Das Gerät so aufstellen, dass es niemals in Wasser oder andere Flüssigkeiten fallen kann.
• Bei Nichtbenutzung stets den Netzstecker ziehen.
• Kinder niemals unbeaufsichtigt in einem Raum mit dem Gerät zurücklassen.
• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen. Kein Kinderspielzeug. Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Das Gerät niemals vor der Montage an das Stromnetz anschließen.
• Niemals Fremdgegenstände in das Gitter am Gerät einführen.

• Das Gerät niemals durch Herausziehen des Netzsteckers ausschalten. Das Gerät immer mit dem Schalter ausschalten.

• Das Netzkabel regelmäßig auf Fehler überprüfen. Das Gerät nie benutzen, wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Ein beschädigter Netzstecker muss von einem qualifizierten Elektriker ausgetauscht werden.

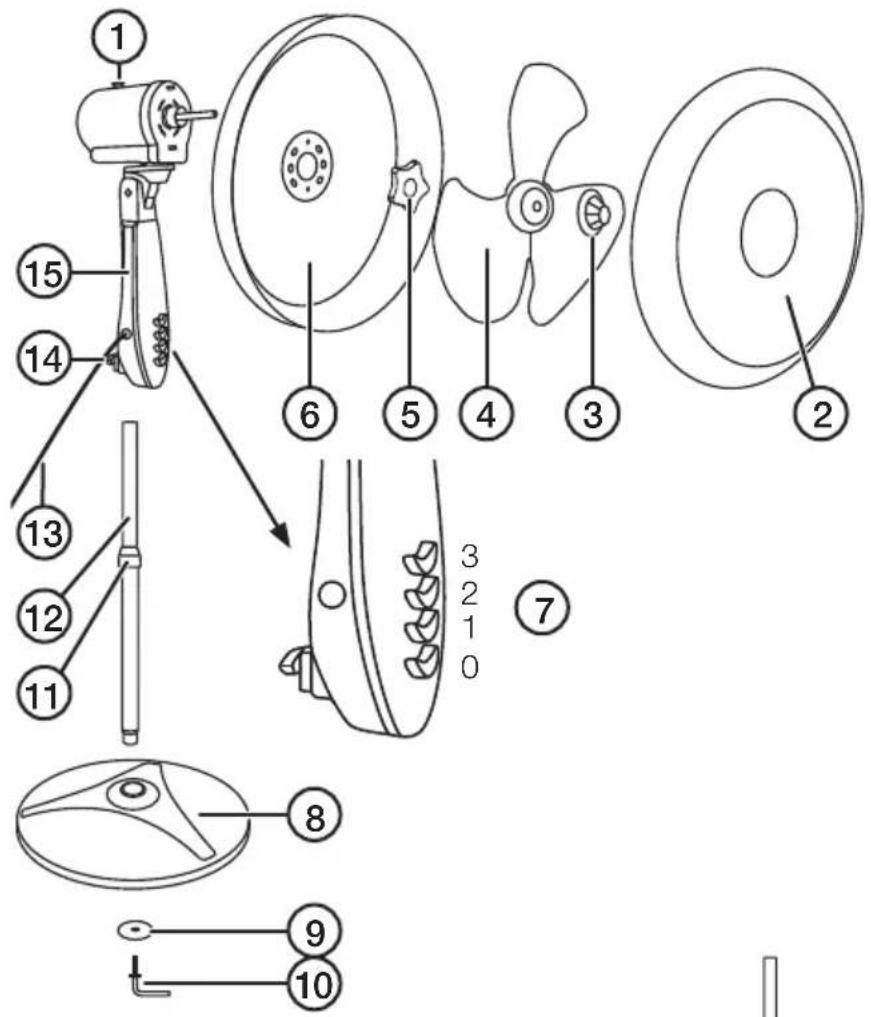

Produktbeschreibung

1. Regler für die Oszillation
2. Vorderes Schutzgitter
3. Sicherungsmutter Rotorblatt
4. Rotorblatt
5. Sicherungsmutter hinteres Schutzgitter
6. Hinteres Schutzgitter
7. Tasten für drei Geschwindigkeiten sowie Ausschaltung
8. Ständer
9. Unterlegscheibe
10. Schraube B
11. Sicherungsring
12. Verlängerungsrohr
13. Netzkabel
14. Schraube A
15. Motoreinheit

Montage des Ständers

Das Verlängerungsrohr (12) mit der Schraube B (10) und der Unterlegscheibe (9) am Ständer (8) befestigen.

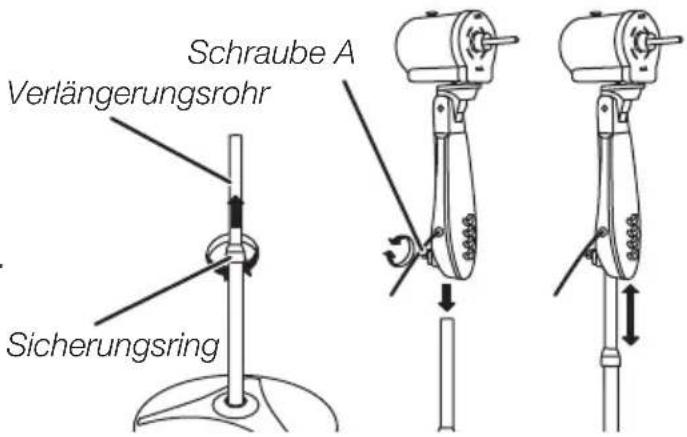

Montage der Motoreinheit

1. Den Sicherungsring lösen und das Verlängerungsrohr anheben. Danach den Sicherungsring festziehen.

2. Schraube A lösen und die Motor- einheit auf das Rohr setzen. Danach die Schraube A festziehen.

3. Den Sicherungsring lösen und die gewünschte Höhe des Ventilators einstellen. Danach den Sicherungsring festziehen.

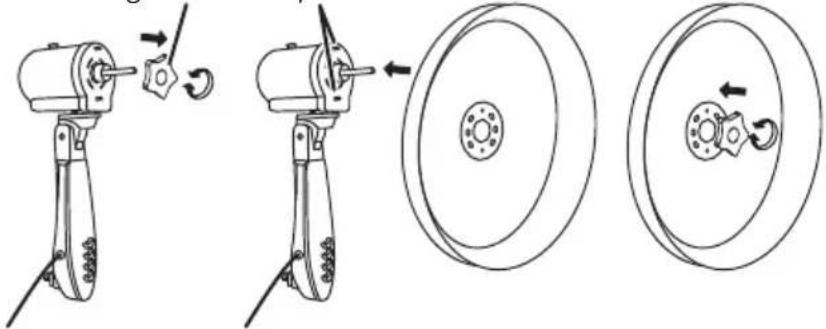

Montage von Rotorblättern und Schutzgitter

1. Die Sicherungsmutter (5) des hinteren Schutzgitters lösen.

2. Das vordere Schutzgitter (6) auf die Vorderseite des Motors setzen, sodass die Zapfen des Motors durch die Löcher am Schutzkorb passen.

3. Die Sicherungsmutter des hinteren Schutzgitters anziehen.

4. Das Rotorblatt auf die Motorachse setzen. Die Sicherungsmutter (3) anziehen.

5. Die Oberkante des vorderen Schutzgitters am hinteren Schutzgitter einhängen. Anschließend die Position der beiden Schutzgitter durch Einschrauben der mitgelieferten Schraube mit Mutter in das Loch an der Unterkante der Gitter fixieren.

6. Nun die vier Verriegelungslaschen an den Seiten des vorderen Schutzgitters am hinteren Schutzgitter festklemmen.

Sicherungsmutter Zapfen

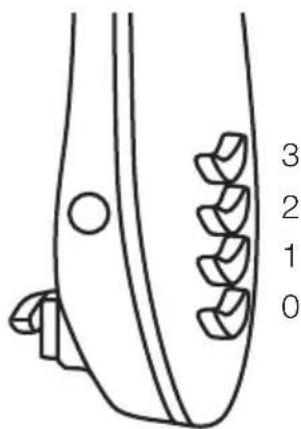

Ein/aus und Ventilatorgeschwindigkeit

Den Netzstecker in eine geeignete Steckdose stecken.

• [0] Aus
• [1], [2], [3] Einschalten und Wahl der Geschwindigkeit

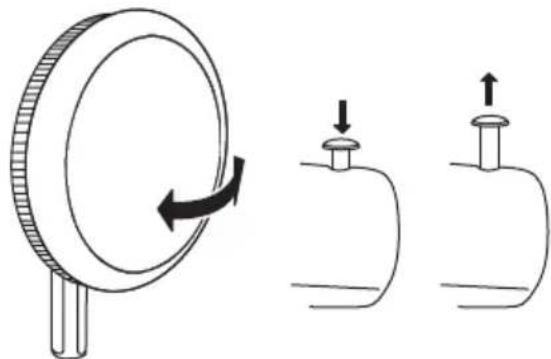

Oszillation ein/aus

Den Regler (1) nach unten drücken, um die Oszillation zu aktivieren, nach oben ziehen, um sie auszuschalten.

• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
• Vor Pflege und Wartung und bei längerer Nichtbenutzung stets den Netzstecker ziehen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V AC, 50/60 Hz

Leistungsaufnahme 50 W

Höhe 130–170 cm

Durchmesser 40 cm

Kabellänge 155 cm

Gewicht 4,60 kg

Beschreibung Symbol Wert Einheit
Max. Luftströmung F 40,45 m^3/min
Leistungsaufnahme des Ventilators P 39,97 W
Serviceverhältnis SV 1,01 ( m^3/min )/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0	W
Schallleistungspegel des Ventilators	LwA	53,74 dB(A)
Max. Luftgeschwindigkeit	c 3,28 Meter/Sek.
Messnorm für die Entwicklung des Serviceverhältnisses	IEC 60879:1986 (corr.1992)
