RD-40 - Fläkt Clas Ohlson - Gratis bruksanvisning och manual

Produkttyp	Golvfläkt
Märke	Clas Ohlson
Modell	RD-40
Artikelnummer	18-1505 / 36-7816
Driftspänning	220–240 V AC, 50/60 Hz
Effektförbrukning	50 W
Höjd (justerbar)	130–170 cm
Rotordiameter	40 cm
Kabellängd	155 cm
Vikt	4,60 kg
Maximalt luftflöde	40,45 m³/min
Ljudeffektnivå	53,74 dB(A)
Maximal lufthastighet	3,28 m/s
Hastighetsnivåer	3 (nivå 1, 2, 3)
Oscillation	Ja, kan aktiveras (tryck ned reglaget)
Rengöring	Med lätt fuktad trasa och milt rengöringsmedel; inga starka kemikalier
Säkerhetsanvisningar	Doppa inte i vatten; för inte in främmande föremål; endast för torra utrymmen; använd inte om den är skadad
Avfallshantering	Sorteras separat från hushållsavfall enligt lag om elektriska och elektroniska produkter
Leveransomfattning	Motorenhet, stativ, förlängningsrör, rotorblad, främre och bakre skyddsgaller, skruvar, låsmuttrar, bruksanvisning

Vanliga frågor - RD-40 Clas Ohlson

Hur justerar jag höjden på fläkten?

Lossa låsringen på förlängningsröret, ställ in önskad höjd (130–170 cm) och dra åt ringen igen.

Hur rengör jag fläkten på rätt sätt?

Dra ur nätsladden före rengöring. Använd en lätt fuktad trasa med ett milt rengöringsmedel. Använd inga starka kemikalier eller lösningsmedel och undvik att vatten tränger in i enheten.

Hur sätter jag på och stänger av oscillationen?

Tryck oscillationsreglaget (ovanpå motorn) nedåt för att aktivera oscillationen. Dra uppåt för att stänga av den.

Vilka hastighetsnivåer finns det?

Fläkten har tre hastighetsnivåer: [1] låg, [2] medel och [3] hög. Valet görs med knapparna på stativet. Med [0] stänger du av enheten.

Är fläkten lämplig för barn?

Fläkten får användas av barn från 8 år endast under uppsikt om de har fått instruktioner om säker användning. Barn bör inte leka med apparaten. Rengöring och underhåll endast under uppsikt av vuxen.

Vad gör jag om nätkabeln är skadad?

Använd inte apparaten längre. En skadad nätkabel måste bytas ut av en kvalificerad elektriker för att undvika faror.

Kan jag reparera apparaten själv?

Nej, apparaten får under inga omständigheter ändras, repareras eller modifieras. Vid tekniska problem kontakta Clas Ohlsons kundtjänst.

Hur kasserar jag fläkten på ett miljövänligt sätt?

Fläkten får inte kastas i hushållsavfallet. Lämna den till en insamlingsplats för elektriska och elektroniska produkter eller kontakta din återförsäljare för miljövänlig återvinning.

Kan fläkten användas utomhus?

Nej, fläkten är endast avsedd för hemmabruk i torr, ren inomhusmiljö. Skydda mot fukt och väta.

Vilka säkerhetsåtgärder bör beaktas vid drift?

Anslut ingen hastighetsregulator, för inte in främmande föremål i gallret, dra ut stickkontakten när enheten inte används och använd inte apparaten med skadad kabel eller kontakt.

BRUKSANVISNING RD-40 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Koppla inte någon form av hastighetsstyrning till produkten, det kan leda till elektriska stötar.
• Använd aldrig produkten om nätkabeln, stickproppen eller någon annan del är skadad eller inte fungerar på rätt sätt.
• Försök aldrig att på något sätt ändra, reparera eller modifiera produkten.
• Produkten får endast användas inomhus i torra och rena miljöer. Placera aldrig produkten så att den kan falla ned i vatten eller annan vätska.
• Dra alltid ut stickproppen ur vägguttaget när produkten inte används.
• Lämna aldrig barn utan tillsyn i samma lokal som produkten.
• Produkten får användas av barn från 8 år och av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma. Låt aldrig barn leka med produkten. Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.
• Anslut aldrig produkten till elnätet innan den är monterad.
• Stick inte in främmande föremål innanför skyddsgallret.
• Stäng aldrig av produkten genom att dra ut stickproppen ur vägguttaget. Stäng alltid av produkten med strömbrytaren.
• Nätkabeln bör regelbundet kontrolleras. Använd aldrig produkten om nätkabeln eller stickproppen är skadade.
• Om nätkabeln skadas ska den bytas av behörig elektriker.

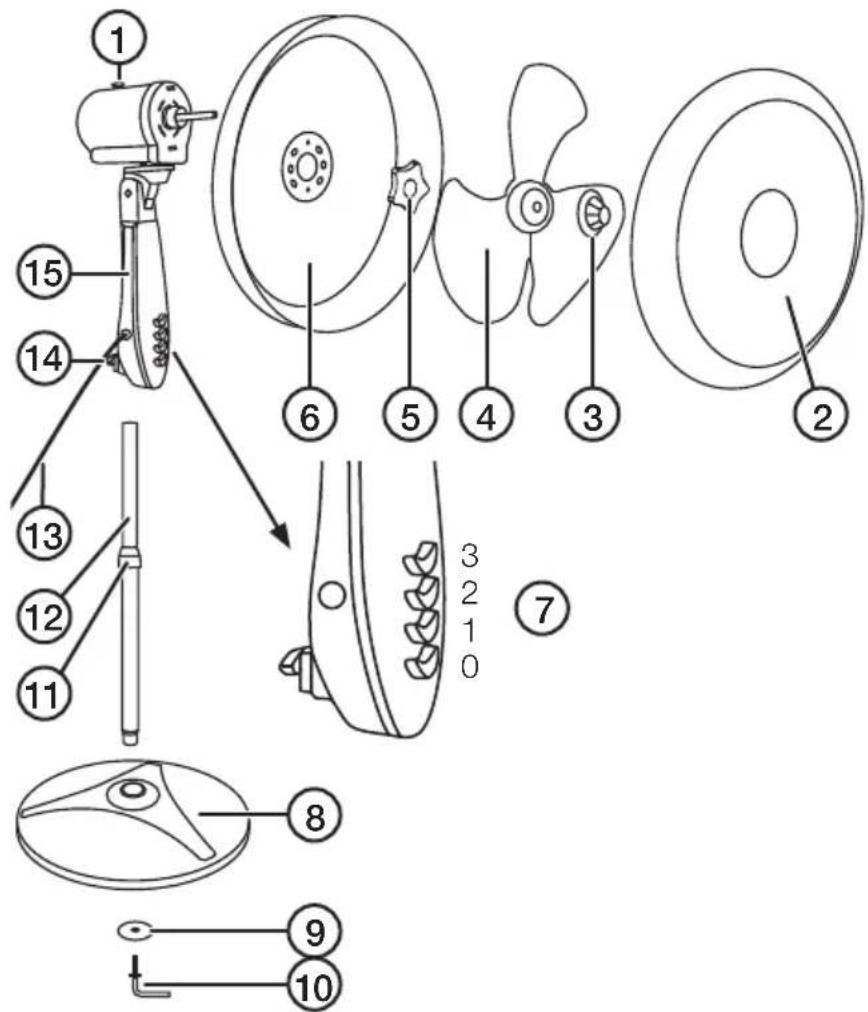

Produktbeskrivning

1. Reglage för svepande rörelse
2. Främre skyddsgaller
3. Låsmutter fläktblad
4. Fläktblad
5. Låsmutter bakre skyddsgaller
6. Bakre skyddsgaller
7. Knappar för tre hastigheter samt avstängning
8. Fot
9. Fotbricka
10. Skruv B
11. Låsring
12. Förlängningsstativ
13. Nätkabel
14. Skruv A
15. Fläktkropp

Montera förlängningsstativet (12) i foten (8) genom att fästa med skruv B (10) och fotbrickan (9).

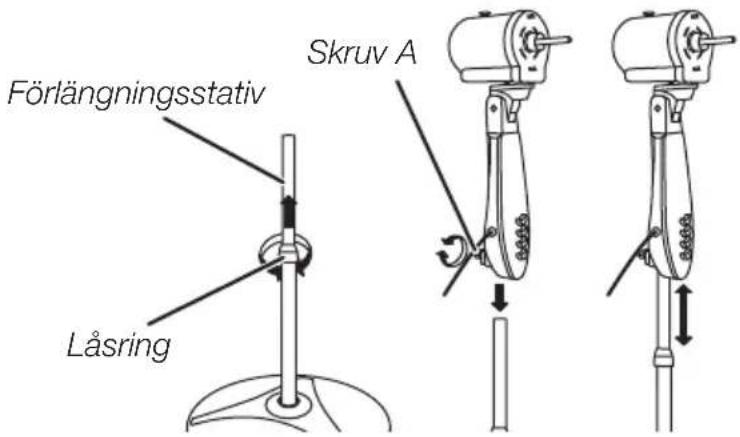

Montering av fläktkroppen

1. Lossa låsringen och lyft upp förlängningsstativet. Dra därefter åt låsringen.
2. Lossa skruven A och placera fläktkroppen på stativet. Dra därefter åt skruven A.
3. Lossa låsringen och ställ in önskad höjd för fläkten. Dra därefter åt låsringen.

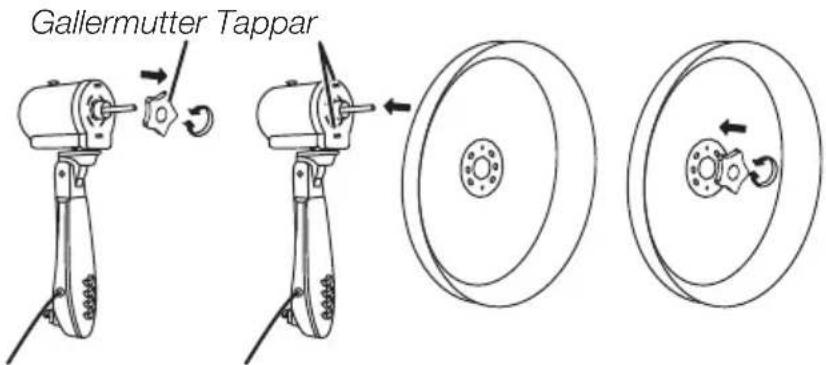

Montering av fläktblad och skyddsgaller

1. Lossa låsmuttern (5) för det bakre skyddsgallret.
2. Sätt det bakre skyddsgallret (6) på motorns framsida, så att gallrets riktningshål fäster i motorns tappar.
3. Dra åt läsmuttern för det bakre skyddsgallret.

4. Placera fläktbladet på motoraxeln. Dra åt låsmuttern (3).

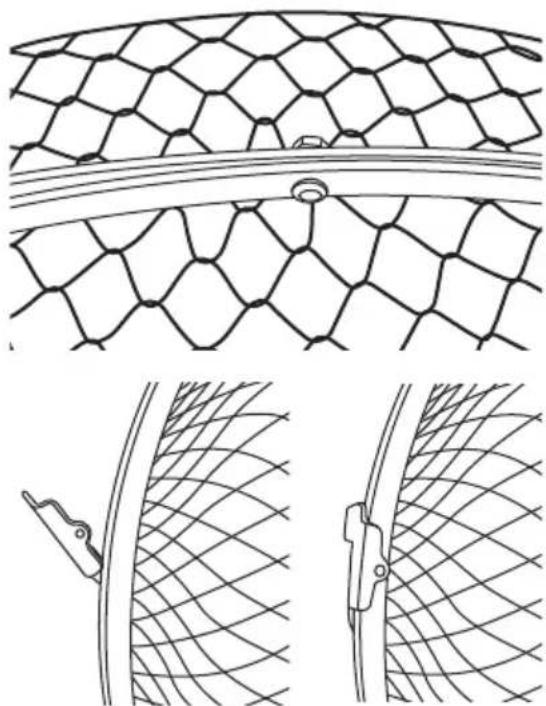

5. Häkta det främre gallrets hake i överkant mot det bakre skyddsgallret och säkra gallrens position genom att montera den medföljande skruven och muttern i hålet i gallrens nederkant.

6. Vik de fyra låsflikarna på det främre gallrets sidor över kanten på det bakre skyddsgallret.

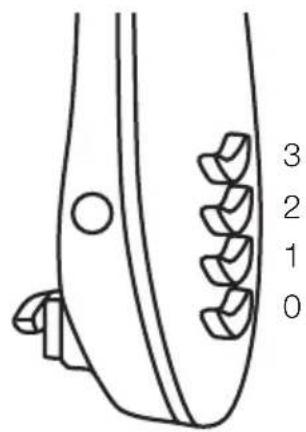

På/av och fläkthastighet

Anslut stickproppen till ett lämpligt vägguttag.

• [0] Av
• [1], [2], [3] Slå på och välj fläkthastighet

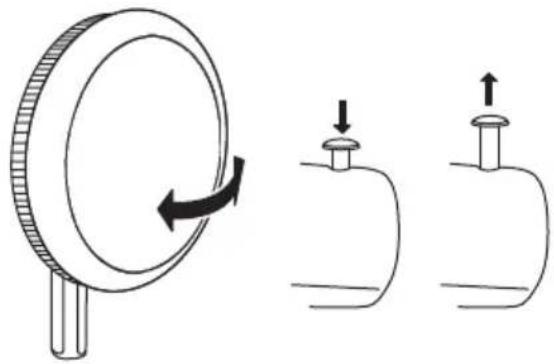

Svepande rörelse på/av

Tryck ned reglaget (1) för att aktivera svepande rörelse, dra upp reglaget för att stänga av.

Skötsel och underhåll

• Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Dra alltid ut stickproppen ur vägguttaget före rengöring och om inte fläkten ska användas under en längre period.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Beskrivning Symbol Värde Enhet
Max luftflöde F 40,45 m3/min
Fläktens ineffekt P 39,97 W
Driftsvärde SV 1,01 (m3/min)/W
Effektförbrukning i standbyläge	PSB	0	W
Fläktens ljudeffektnivå	LwA	53,74 dB(A)
Maximal lufthastighet	c 3,28 meter/sek
Standard som använts för mätning av driftsvärde	IEC 60879:1986 (corr.1992)

Gulvvifte

Art.nr. 18-1505 Modell RD-40

36-7816

RD-40

Lengde på ledning 155 cm

Vekt 4,60 kg

Beskrivelse Symbol Verdi Enhet
Maks luftstrøm F 40,45 m^3/min
Viftens effekt inn P 39,97 W
Driftsverdi SV 1,01 ( m^3/min )/W
Effektforbruk (i standby-modus)	P_SB	0	W
Viftens lydeffektnivå	LwA	53,74 dB(A)
Maks lufthastighet	c 3,28 m/s
Standard som er benyttet for måling av driftsverdi	IEC 60879:1986 (corr.1992)

Lattiatuuletin

Tuotenro 18-1505 Malli RD-40

36-7816

RD-40
