KÄYTTÖOHJE RD-40 Clas Ohlson

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä liitä laitteeseen nopeutta muuttavia laitteita, ne saattavat aiheuttaa sähköiskun.
• Älä käytä laitetta, jos sen virtajohto, pistoke tai jokin muu osa on vioittunut tai ei toimi normaalisti.
• Älä yritä muuttaa laitetta millään tavalla.
• Käytä laitetta ainoastaan sisätiloissa kuivassa ja puhtaassa ympäristössä. Älä sijoita laitetta paikkaan, josta se voi pudota veteen tai muuhun nesteeseen.
• Irrota pistoke pistorasiasta, kun laitetta ei käytetä.
• Älä jätä lapsia samaan tilaan laitteen kanssa ilman valvontaa.
• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman aikuisen valvontaa.
• Älä liitä laitetta sähköverkkoon, ennen kuin olet asentanut sen käyttövalmiiksi.
• Älä työnnä suojaritilän sisään vieraita esineitä.
• Älä sammuta laitetta irrottamalla pistoke pistorasiasta. Sammuta laite aina virtakytkimellä.
• Tarkista virtajohdon kunto säännöllisesti. Älä käytä laitetta, jos sen virtajohto tai pistoke on vioittunut.
• Vain sähköalan ammattilainen saa vaihtaa vaurioituneen virtajohdon.

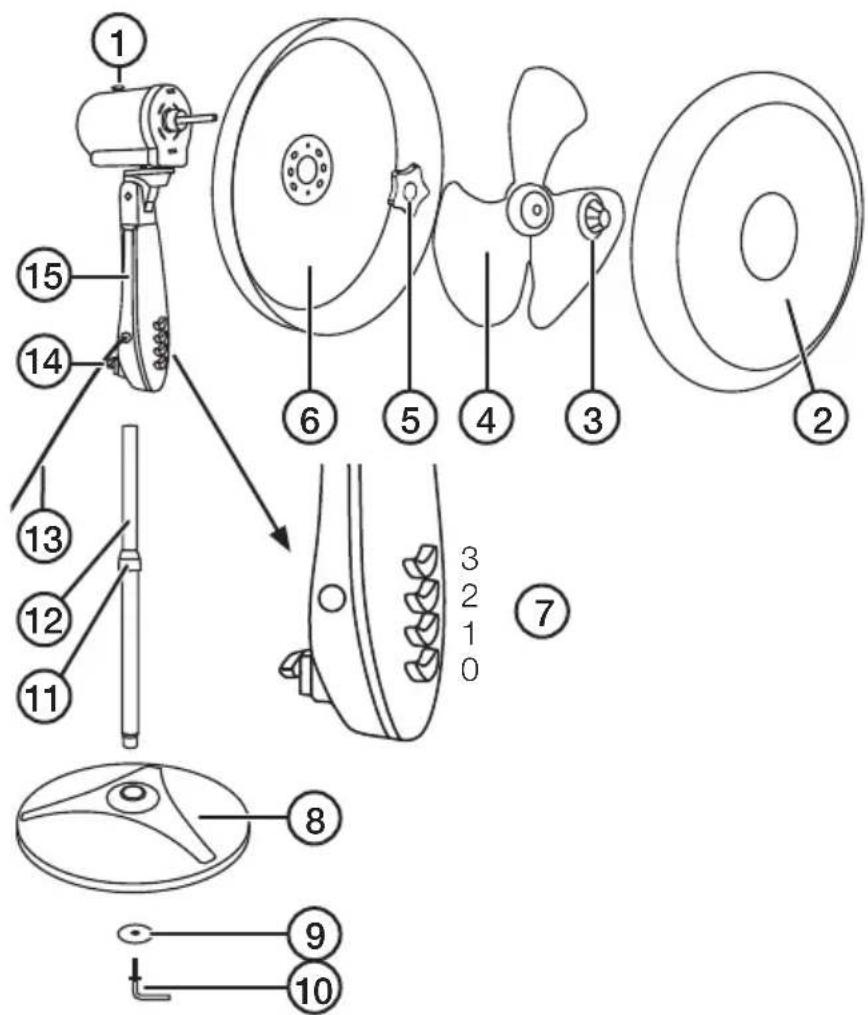

Tuotteen kuvaus

1. Edestakaisen liikkeen kytkin
2. Etummainen suojaritilä
3. Lapojen lukitusmutteri
4. Lavat
5. Taaemman suojaritilän lukitusmutteri
6. Taaempi suojaritilä
7. Nopeudenvalinta-painikkeet ja sammutus
8. Jalkaosa
9. Jalustalevy
10. Ruuvi B
11. Lukitusrengas
12. Pidennyskappale
13. Virtajohto
14. Ruuvi A
15. Tuulettimen runko

Jalkaosan asentaminen

Asenna pidennyskappale (12) jalkaosaan (8) kiinnittämällä se ruuvilla B (10) ja jalustalevyllä (9).

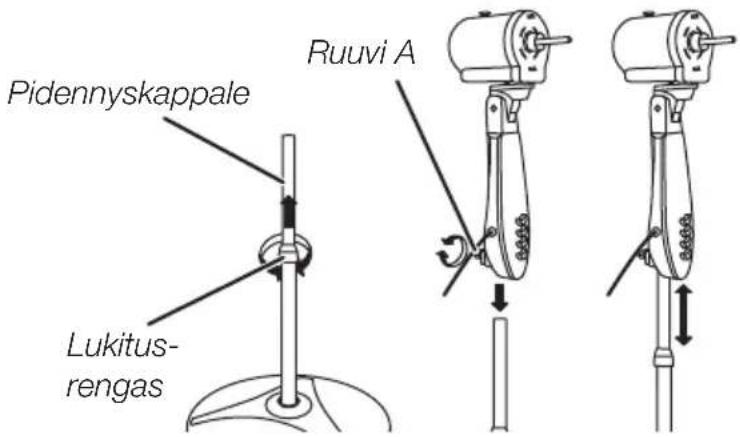

Tuulettimen rungon asentaminen

1. Avaa lukitusrengas ja nosta pidennyskappaletta. Kiristä sen jälkeen lukitusrengas.
2. Avaa ruuvi A ja aseta tuulettimen runko pidennyskappaleeseen. Kiristä sen jälkeen ruuvi A.
3. Avaa lukitusrengas ja säädä sopiva korkeus. Kiristä sen jälkeen lukitusrengas.

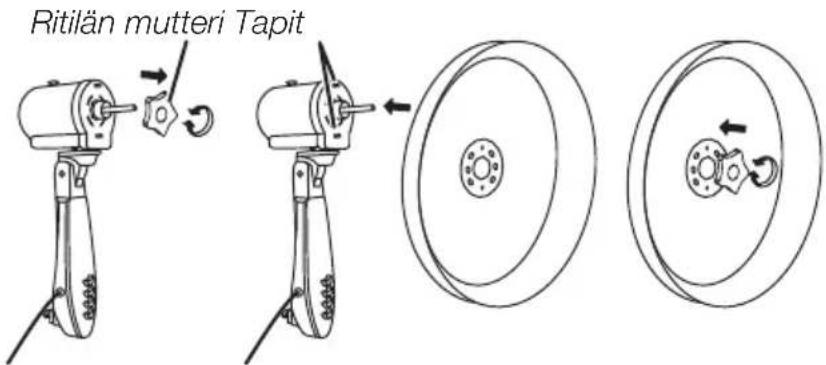

Tuulettimen lavan ja suojaritilöiden asentaminen

1. Avaa taaemman suoja- ritilän lukitusmutteri (5).
2. Aseta taaempi suojaritilä (6) moottorin etupuolelle siten, että ritilän suuntausrelät kiinnittyvät moottorin tappeihin.
3. Kiristä taaemman suojaritilän lukitusmutteri.
4. Aseta tuulettimen lapa moottorin akseliin. Kiristä lukitusmutteri (3).

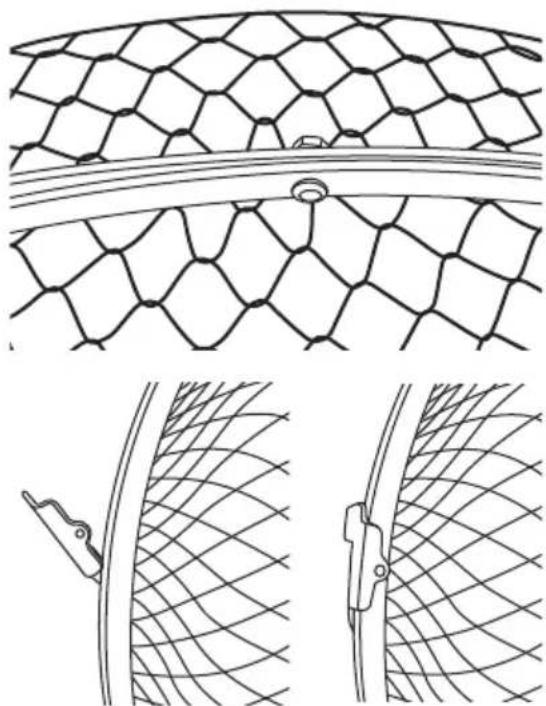

1. Kiinnitä eturitilän hakanen takaritilän yläreunaan ja varmista ritilöiden asennot asentamalla mukana tulevat ruuvi ja mutteri ritilän alareunan reikään.

2. Taita eturitilän sivuilla olevat neljä lukituskielekettä takaritilän reunan yli.

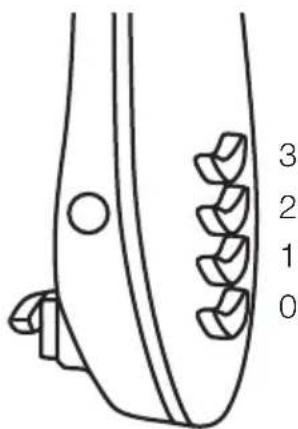

Käynnistäminen/sammuttaminen ja tuulettimen nopeus

Liitä pistoke pistorasiaan.

• [0] Pois päältä
• [1], [2], [3] Käynnistä ja valitse tuulettimen nopeus

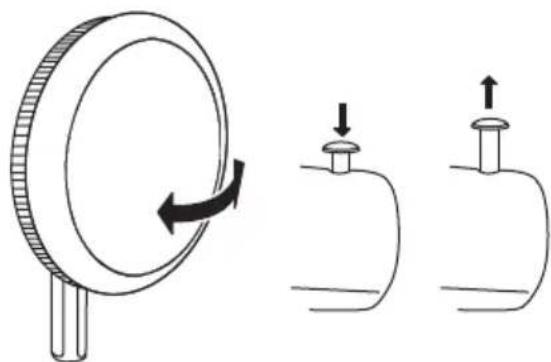

Edestakaisen liikkeen käynnistäminen ja sammuttaminen

Käynnistä edestakainen liike painamalla kytkin alas (1) ja sammuta liike nostamalla kytkintä.

• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Irrota aina pistoke pistorasiasta ennen laitteen puhdistamista tai jos et käytä laitetta pitkään aikaan.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 220–240 V AC, 50/60 Hz

Teho 50 W

Korkeus 130–170 cm

Halkaisija 40 cm

Johdon pituus 155 cm

Paino 4,60 kg

Kuvaus Lyhenne Arvo Yksikkö
Ilmavirta enintään F 40,45 m^3/min
Tuulettimen teho P 39,97 W
Käyttöarvo	SV	1,01	(m^3/min)/W
Tehonkulutus valmiustilassa	P_SB	0	W
Tuulettimen melutaso	LwA	53,74 dB(A)
Suurin puhallusnopeus	c 3,28 m/s
Käyttöarvon mittauksen standardi	IEC 60879:1986 (corr.1992)
