Produkttyp	Standventilator
Modell	FD-40KI
Marke	Clas Ohlson
Durchmesser	40 cm
Leistungsaufnahme	40 W
Maximaler Luftstrom	32,78 m³/min
Schallleistungspegel	50,6 dB(A)
Serviceverhältnis	0,98 (m³/min)/W
Maximale Luftgeschwindigkeit	2,13 m/s
Geschwindigkeitsstufen	4 (0–3)
Oszillation (Schwenkfunktion)	Ja, ein-/ausschaltbar
Höhenverstellbar	Ja, über Sicherungsring
Montage erforderlich	Ja, Ständer und Schutzgitter
Netzkabel	Ja, fest angeschlossen
Schutzart	Nur für Innenräume, trocken
Reinigung	Mit weichem Tuch, keine Chemikalien
Entsorgung	Nicht im Hausmüll, Recycling

Häufig gestellte Fragen - FD-40KI Clas Ohlson

Wie montiere ich den Ständer des Ventilators?

Befestigen Sie das Verlängerungsstativ mit der Schraube B und der Unterlegscheibe am Ständer. Danach den Sicherungsring lösen, das Stativ anheben und wieder festziehen.

Wie wird die Motoreinheit am Stativ befestigt?

Lösen Sie Schraube A, setzen Sie die Motoreinheit auf das Stativ und ziehen Sie die Schraube fest. Anschließend mit dem Sicherungsring die Höhe einstellen.

Wie montiere ich das Rotorblatt und den Schutzkorb?

Lösen Sie die Korbmutter, setzen Sie den hinteren Schutzkorb auf (Zapfen durch Löcher), ziehen Sie die Korbmutter fest. Dann das Rotorblatt auf die Motorachse setzen und die Linksgewindemutter fest anziehen. Abschließend den vorderen Schutzkorb aufsetzen.

Wie kann ich die Ventilatorgeschwindigkeit einstellen?

Drücken Sie die gewünschte Taste auf dem Tastenfeld: 0 (Aus), 1 (niedrig), 2 (mittel), 3 (hoch).

Wie schalte ich die Oszillation (Schwenkbewegung) ein oder aus?

Drücken Sie den Oszillationsschalter nach oben, um die Schwenkbewegung auszuschalten, und nach unten, um sie einzuschalten.

Wie reinige ich den Ventilator?

Verwenden Sie ein weiches Tuch oder einen Staubwedel. Keine Chemikalien, Reinigungslösungen oder Scheuermittel benutzen.

Was muss ich bei der Sicherheit beachten?

Betreiben Sie das Gerät nicht bei beschädigtem Netzkabel. Nicht in der Nähe von Wasser verwenden. Ziehen Sie bei Nichtgebrauch den Netzstecker. Reparaturen nur durch Fachpersonal.

Wie entsorge ich den Ventilator umweltgerecht?

Das Produkt darf nicht im Hausmüll entsorgt werden. Bringen Sie es zu einer Recyclingstation oder geben Sie es beim Händler ab.

Welche technischen Daten hat der Ventilator?

Durchmesser 40 cm, Leistungsaufnahme 40 W, max. Luftstrom 32,78 m³/min, Schallleistungspegel 50,6 dB(A), Serviceverhältnis 0,98 (m³/min)/W.

Warum hat die Rotorblattmutter ein Linksgewinde?

Das Linksgewinde verhindert, dass sich die Mutter während des Betriebs löst und bietet zusätzliche Sicherheit.

BEDIENUNGSANLEITUNG FD-40KI Clas Ohlson

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

• Das Gerät nicht betreiben, wenn es bzw. das Netzkabel bzw. der Netzstecker auf irgendeine Weise beschädigt ist oder nicht fehlerfrei funktioniert. Das Produkt niemals selbst reparieren oder verändern, sondern einen ausgebildeten Fachmann beauftragen.
• Das Gerät nur im Haus in trockener, sauberer Umgebung verwenden. Das Gerät niemals in der Nähe von Badewannen, Schwimmbecken oder anderen wassergefüllter Behältnissen aufstellen, in die es hineinfallen könnte.
• Bei Nichtgebrauch des Gerätes immer den Netzstecker ziehen.
• Kinder niemals unbeaufsichtigt in einem Raum mit dem Gerät zurücklassen.
• Das Gerät niemals vor der Montage an das Stromnetz anschließen.
• Beachten, dass keine Fremdkörper in das Gerät gelangen, die Kurzschluss, elektrischen Schlag oder Brandgefahr verursachen können.
• Das Gerät niemals durch Herausziehen des Netzsteckers ausschalten. Sicherstellen, dass der Stromschalter in Position [0] ist, und erst dann den Netzstecker ziehen.
• Das Netzkabel regelmäßig auf Fehler überprüfen. Das Produkt niemals benutzen, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Um Stromschläge oder Feuer zu vermeiden, das Netzkabel bei Beschädigung nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal austauschen lassen.

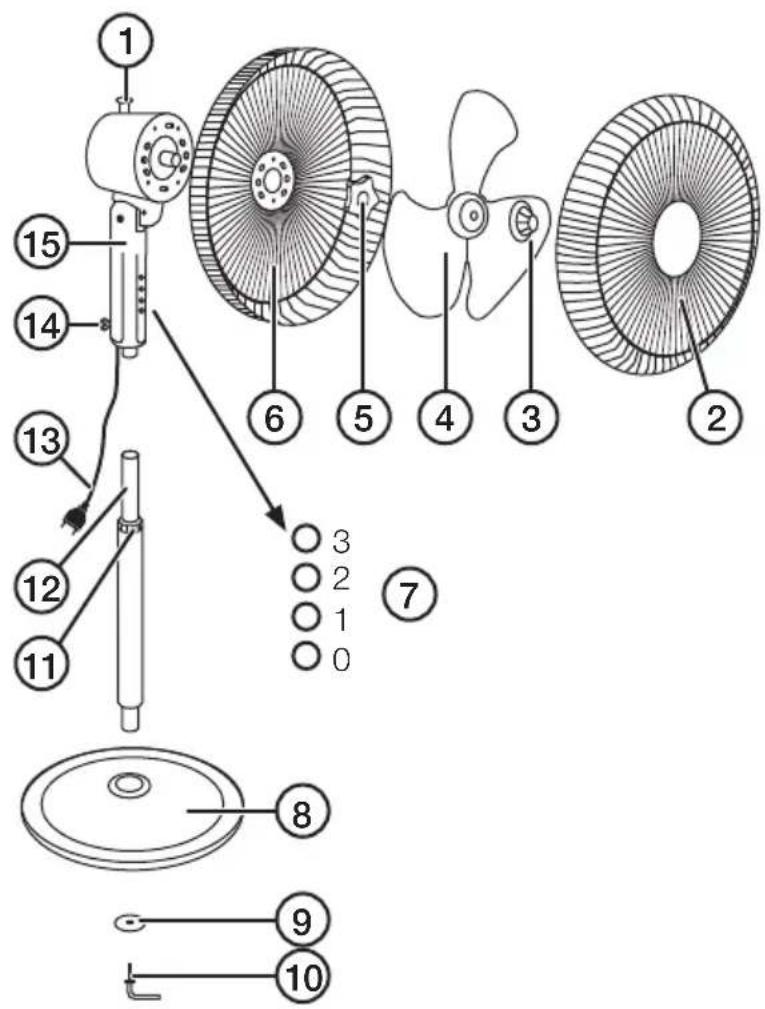

Produktbeschreibung

1. Oszillationsschalter
2. Vorderer Schutzkorb
3. Rändelmutter
4. Rotorblatt
5. Korbmutter
6. Hinterer Schutzkorb
7. Tasten
8. Ständer
9. Unterlegscheibe
10. Schraube B
11. Sicherungsring
12. Verlängerungsstativ
13. Netzkabel
14. Schraube A
15. Motoreinheit

Tasten und Funktionen

Zur Steuerung der Geschwindigkeit auf die Taste mit der gewünschten Ventilatorgeschwindigkeit drücken.

Tastenfeld für die Ventilatorgeschwindigkeit

Den Ventilator ausschalten

Montage

Montage des Ständers

1. Das Verlängerungsstativ mit der Schraube B und der Unterlegscheibe am Ständer befestigen.

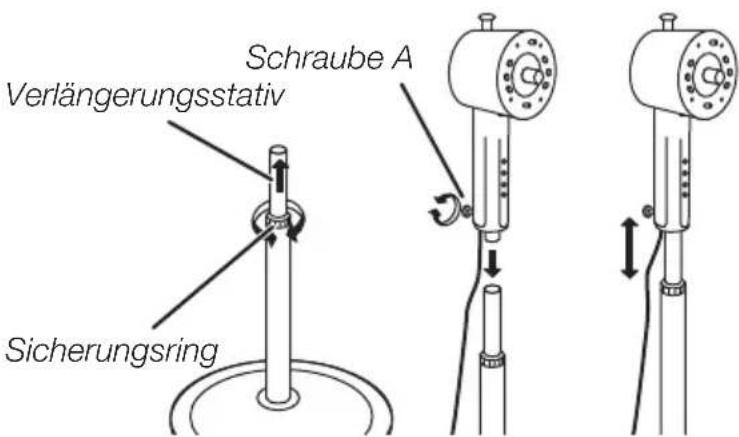

Montage der Motoreinheit

1. Den Sicherungsring lösen und das Verlängerungsstativ anheben. Danach den Sicherungsring ordentlich festziehen.

2. Schraube A lösen und die Motoreinheit auf das Stativ setzen. Danach Schraube A ordentlich festziehen.

3. Den Sicherungsring lösen und die gewünschte Höhe des Ventilators einstellen. Danach den Sicherungsring ordentlich festziehen.

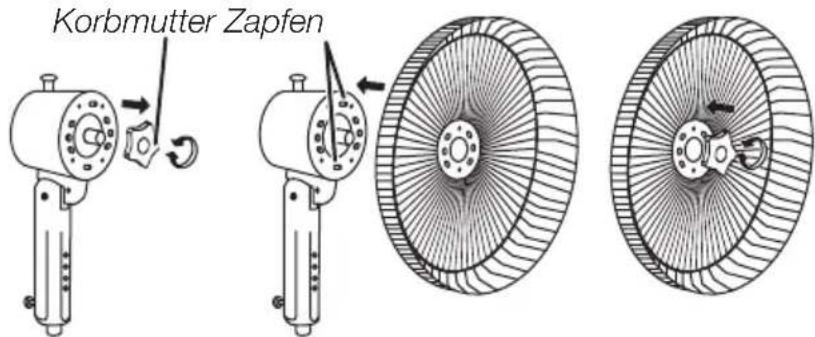

Montage von Ventilator und Rotorblatt

1. Die Korbmutter lösen.
2. Den hinteren Schutzkorb auf die Vorderseite des Motors setzen, sodass die Zapfen des Motors durch die Löcher am Schutzkorb passen.
3. Die Korbmutter ordentlich anziehen.
4. Das Rotorblatt auf die Motorachse setzen. Die Mutter (3) fest anziehen. Achtung: Die Mutter hat ein Linksgewinde.
5. Den vorderen Schutzkorb auf den Korbring setzen.

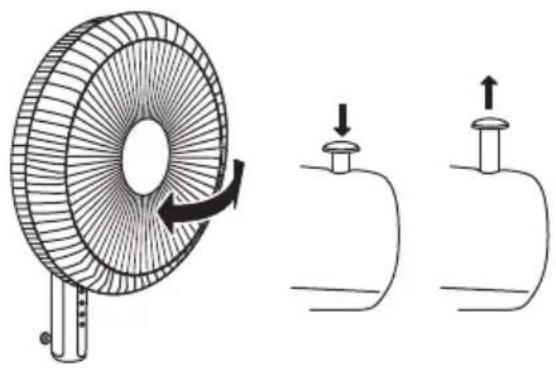

Oszillationsschalter

1. Zum Ausschalten der Schwenk-bewegung den Oszillationsschalter nach oben drücken.
2. Zum Einschalten der Schwenk-bewegung den Oszillationsschalter nach unten drücken.

• Zur Reinigung ein weiches Tuch oder dergleichen verwenden.
• Keine Chemikalien, Reinigungslösungen oder Reinigungsmittel verwenden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

∅ 40 cm

Leistungsaufnahme 40 W

Beschreibung Symbol Wert Einheit
Max. Volumenstrom des Ventilators F 32,78 m3/min
Leistungsaufnahme des Ventilators P 33,6	W
Serviceverhältnis	SV	0,98	(m3/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB	N/A	W
Schallleistungspegel des Ventilators	LwA	50,6	dB(A)
Max. Luftgeschwindigkeit	c 2,13	m/s
Messnorm für die Entwicklung des Serviceverhältnisses	IEC 60879:1986 Performance and construction of electric circulating fans and regulators
