Produkttyp	Golvfläkt
Modell	FD-40KI
Märke	Clas Ohlson
Diameter	40 cm
Effektförbrukning	40 W
Maximalt luftflöde	32,78 m³/min
Ljudeffektsnivå	50,6 dB(A)
Serviceförhållande	0,98 (m³/min)/W
Maximal lufthastighet	2,13 m/s
Hastighetssteg	4 (0–3)
Oscillation (svängfunktion)	Ja, på/av
Höjjusterbar	Ja, med låsring
Montering krävs	Ja, stativ och skyddsgaller
Nätkabel	Ja, fast ansluten
Skyddsklass	Endast inomhus, torrt
Rengöring	Med mjuk trasa, inga kemikalier
Avfall	Inte i hushållssopor, återvinning

Vanliga frågor - FD-40KI Clas Ohlson

Hur monterar jag stativet till fläkten?

Fäst förlängningsstativet med skruv B och brickan på stativet. Lossa sedan låsringen, lyft stativet och dra åt igen.

Hur fästs motorenheten på stativet?

Lossa skruv A, sätt motorenheten på stativet och dra åt skruven. Ställ sedan in höjden med låsringen.

Hur monterar jag rotorbladet och skyddskorgen?

Lossa korgmuttern, sätt på bakre skyddskorgen (tappar genom hål), dra åt korgmuttern. Sätt sedan rotorbladet på motoraxeln och dra åt vänstergängad mutter ordentligt. Avslutningsvis sätt på främre skyddskorgen.

Hur ställer jag in fläkthastigheten?

Tryck på önskad knapp på knappsatsen: 0 (av), 1 (låg), 2 (medel), 3 (hög).

Hur slår jag på eller av oscillation (svängrörelse)?

Tryck oscillationsknappen uppåt för att stänga av svängrörelsen och nedåt för att slå på den.

Hur rengör jag fläkten?

Använd en mjuk trasa eller en dammvippa. Använd inga kemikalier, rengöringslösningar eller slipmedel.

Vad måste jag tänka på när det gäller säkerheten?

Använd inte apparaten om nätkabeln är skadad. Använd inte nära vatten. Dra ur nätkontakten vid icke användning. Reparationer endast av fackpersonal.

Hur kasserar jag fläkten på ett miljövänligt sätt?

Produkten får inte kastas i hushållssoporna. Lämna den till en återvinningsstation eller återlämna den till återförsäljaren.

Vilka tekniska data har fläkten?

Diameter 40 cm, effektförbrukning 40 W, max luftflöde 32,78 m³/min, ljudeffektsnivå 50,6 dB(A), serviceförhållande 0,98 (m³/min)/W.

Varför har rotorbladsmuttern en vänstergänga?

Den vänstergängade muttern förhindrar att muttern lossnar under drift och ger extra säkerhet.

BRUKSANVISNING FD-40KI Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Använd aldrig apparaten om sladden, stickproppen eller någon annan del är skadad, eller inte fungerar på rätt sätt. Försök aldrig att reparera eller modifiera apparaten på egen hand utan att kontakta behörig yrkesman.
• Apparaten får endast användas inomhus i torra och rena miljöer. Placera aldrig apparaten i närheten av badkar, badbassäng eller andra vätskefyllda kärl där den kan falla ned i vätskan.
• Dra alltid ur stickproppen när fläkten inte används.
• Lämna aldrig barn utan tillsyn i samma lokal som fläkten.
• Anslut aldrig apparaten till elnätet innan den är monterad.
• Se till att främmande föremål inte kommer in i apparaten eftersom detta kan orsaka kortslutning, elektrisk stöt eller brandfara.
• Stäng aldrig av apparaten genom att dra ur stickproppen. Se istället till att strömbrytaren är i läge [0] och dra därefter ur stickproppen.
• Nätsladden bör regelbundet kontrolleras. Använd aldrig produkten om nätsladden eller stickproppen är skadade.
• Om nätsladden skadats får den, för att risk för elektrisk stöt eller brand ska undvikas, endast bytas av tillverkaren, dess serviceställe eller av en kvalificerad yrkesman.

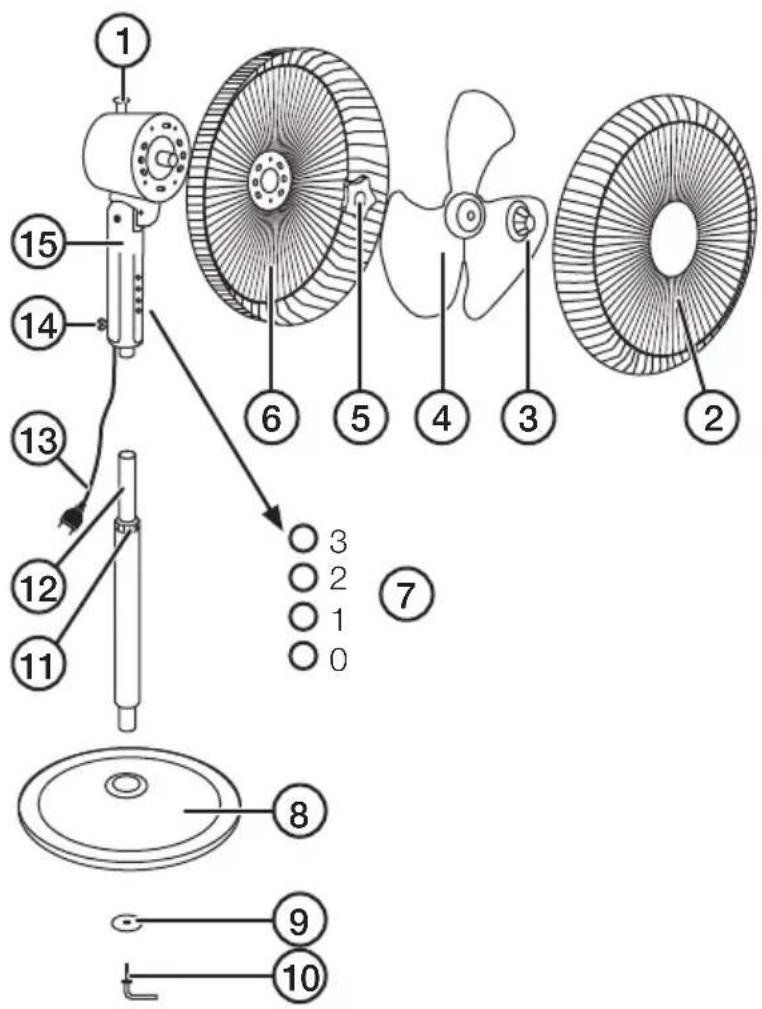

Produktbeskrivning

1. Knapp för svängning
2. Främre galler
3. Fläktbladsmutter
4. Fläktblad
5. Gallermutter
6. Bakre galler
7. Knappar
8. Fot
9. Fotbricka
10. Skruv B
11. Låsring
12. Förlängningsstativ
13. Nätsladd
14. Skruv A
15. Fläktkropp

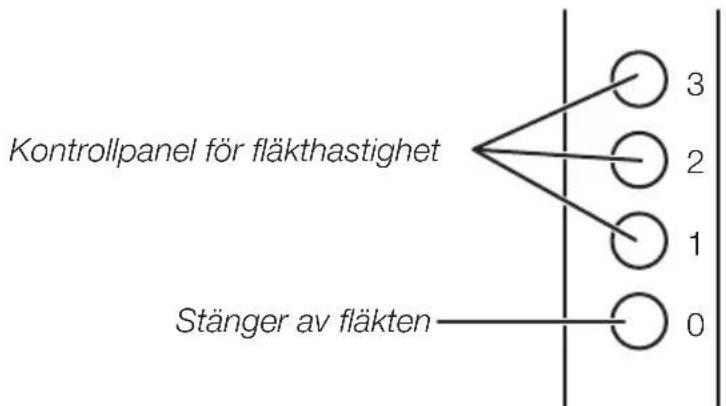

Knappar och funktioner

För att styra fläktens hastighet trycker man på den knapp som anger önskad fläkthastighet.

Montering

Montering av foten

1. Montera förlängningsstativet i foten genom att fästa med skruv B och fotbrickan.

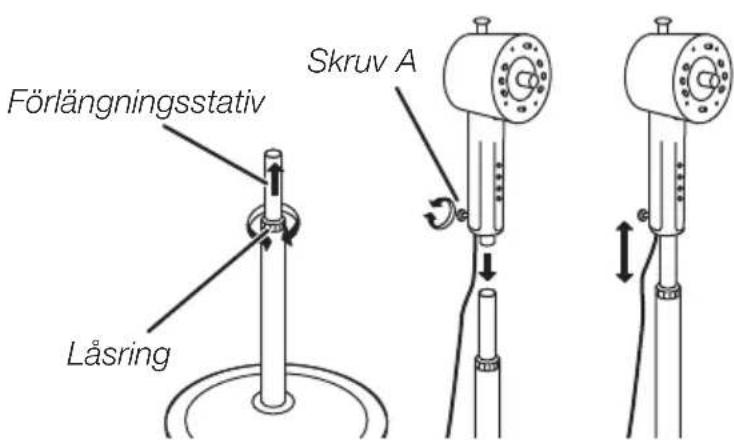

Montering av fläktkropp

1. Lossa låsringen och lyft upp förlängningsstativet. Dra därefter ordentligt åt låsringen.

2. Lossa skruv A och placera fläktkroppen på stativet. Spänn därefter skruv A ordentligt.

3. Lossa låsringen och ställ in önskad höjd för fläkten. Dra därefter åt låsringen ordentligt.

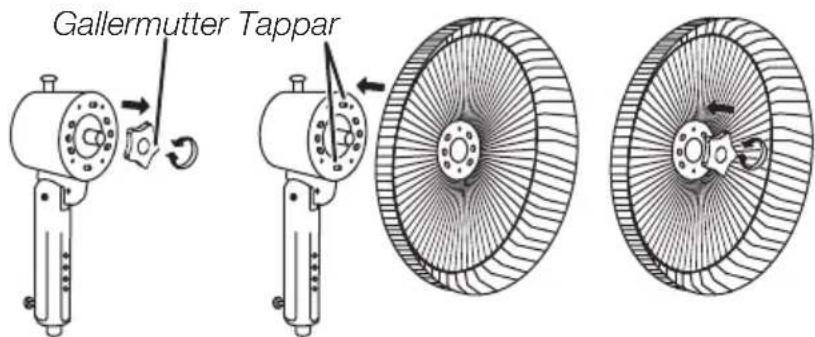

Montering av fläkt och blad

1. Lossa gallermuttern.
2. Sätt det bakre gallret på motorns framsida, så att gallrets riktningshål fäster i motorns tappar.
3. Dra åt gallermuttern ordentligt.
4. Placera fläktbladet på motoraxeln. Dra åt muttern (3) ordentligt.
   Obs! Muttern är vänstergängad.
5. Sätt frontgallret i gallerringen.

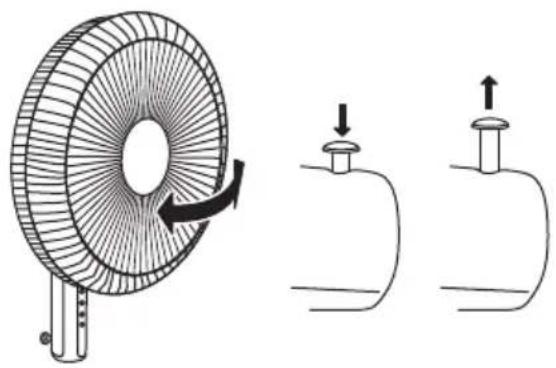

Svängningsknapp

1. Lyft upp svängningsknappen för att stoppa fläktens svängande rörelse.
2. Tryck ner knappen för att starta fläktens svängande rörelse.

Skötsel och underhåll

• Använd en mjuk trasa eller liknande för rengöring.
• Använd aldrig slipande rengöringsmedel eller lösningsmedel.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Specifikationer

∅ 40 cm

Effekt 40 W

Beskrivning Symbol Värde Enhet
Fläktens högsta flödeshastighet F	32,78 m^3/min
Fläktens ineffekt P 33,6 W
Driftsvärde SV	0,98 ( m^3/min )/W
Effektförbrukning i standbyläge	P_SB	N/A	W
Fläktens ljudeffektnivå	LwA	50,6 dB(A)
Maximal lufthastighet	c 2,13 Meter/sek.
Standard som använts förmätning av driftsvärde	IEC 60879:1986 Performance and constructionof electric circulating fans and regulators

Gulvvifte

Art.nr. 18-2857

Modell FD-40KI

36-5521

FD-40KI
