Tuotetyyppi	Lattiatuuletin
Malli	FD-40KI
Merkki	Clas Ohlson
Halkaisija	40 cm
Tehonkulutus	40 W
Maksimi ilmavirta	32,78 m³/min
Äänitehotaso	50,6 dB(A)
Palvelusuhde	0,98 (m³/min)/W
Maksimi ilmannopeus	2,13 m/s
Nopeustasot	4 (0–3)
Oskillaatio (kääntötoiminto)	Kyllä, päälle/pois kytkettävä
Korkeussäädettävä	Kyllä, varmistusrenkaalla
Asennus vaaditaan	Kyllä, jalusta ja suojaritilä
Virtajohto	Kyllä, kiinteästi kytketty
Suojausluokka	Vain sisätiloihin, kuiva
Puhdistus	Pehmeällä liinalla, ei kemikaaleja
Hävittäminen	Ei kotitalousjätteeseen, kierrätys

Usein kysytyt kysymykset - FD-40KI Clas Ohlson

Miten asennan tuulettimen jalustan?

Kiinnitä jatkojalka Ruuvi B:llä ja aluslevyllä jalustaan. Tämän jälkeen löysää varmistusrengasta, nosta jalkaa ja kiristä uudelleen.

Miten moottoriyksikkö kiinnitetään jalkaan?

Löysää Ruuvi A, aseta moottoriyksikkö jalalle ja kiristä ruuvi. Tämän jälkeen säädä korkeus varmistusrenkaalla.

Miten asennan roottorin siiven ja suojakorin?

Löysää korimutteri, aseta takasuojakori paikalleen (tapit reikien läpi), kiristä korimutteri. Aseta sitten roottorin siipi moottorin akselille ja kiristä vasenkierteinen mutteri tiukasti. Lopuksi aseta etusuojakori paikalleen.

Miten voin säätää tuulettimen nopeutta?

Paina haluttua painiketta painikkeistossa: 0 (pois), 1 (matala), 2 (keskitaso), 3 (korkea).

Miten kytken oskillaation (kääntöliikkeen) päälle tai pois?

Paina oskillaatiokytkintä ylösasentoon kytkeäksesi kääntöliikkeen pois, ja alasasentoon kytkeäksesi sen päälle.

Miten puhdistan tuulettimen?

Käytä pehmeää liinaa tai pölyhuiskaa. Älä käytä kemikaaleja, puhdistusaineita tai hankausaineita.

Mitä turvallisuusnäkökohtia minun tulee huomioida?

Älä käytä laitetta, jos virtajohto on vaurioitunut. Älä käytä veden lähellä. Irrota verkkopistoke, kun laite ei ole käytössä. Korjaukset vain ammattilaisen toimesta.

Miten hävitän tuulettimen ympäristöystävällisesti?

Tuotetta ei saa hävittää kotitalousjätteessä. Vie se kierrätyspisteeseen tai palauta myyjälle.

Mitkä ovat tuulettimen tekniset tiedot?

Halkaisija 40 cm, tehonkulutus 40 W, max. ilmavirta 32,78 m³/min, äänitehotaso 50,6 dB(A), palvelusuhde 0,98 (m³/min)/W.

Miksi roottorin siiven mutterissa on vasenkierteisyys?

Vasenkierteisyys estää mutteria irtoamasta käytön aikana ja tarjoaa lisäturvaa.

KÄYTTÖOHJE FD-40KI Clas Ohlson

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä käytä tuuletinta, jos sen virtajohto, pistoke tai jokin muu osa on vaurioitunut tai ei toimi normaalisti. Älä korjaa tai muokkaa tuuletinta itse, vaan ota yhteyttä ammattilaiseen.
• Käytä tuuletinta ainoastaan sisätiloissa kuivassa ja puhtaassa ympäristössä. Älä aseta tuuletinta kylpyammeen, uima-altaan tai veden läheisyyteen, jotta se ei pääse kaatumaan veteen.
• Irrota pistoke pistorasiasta, kun et käytä tuuletinta.
• Älä jätä lapsia ilman valvontaa samaan tilaan tuulettimen kanssa.
• Älä liitä tuuletinta sähkövirtaan, ennen kuin olet asentanut sen käyttövalmiiksi.
• Varmista, että tuulettimeen ei pääse vieraita esineitä, sillä ne voivat aiheuttaa oikosulun, sähköiskun tai tulipalovaaran.
• Älä sammuta tuuletinta irrottamalla pistoke pistorasiasta. Sammuta tuuletin virtakytkimestä, ennen kuin irrotat pistokkeen pistorasiasta.
• Tarkasta virtajohdon kunto säännöllisesti. Älä käytä tuuletinta, jos sen virtajohto tai pistoke on vioittunut.
• Vioittuneen johdon saa vaihtaa ainoastaan valmistaja, sen määräämä huoltopiste tai valtuutettu ammattilainen. Näin vähennetään sähköiskujen ja tulipalojen mahdollisuutta.

Tuotekuvaus

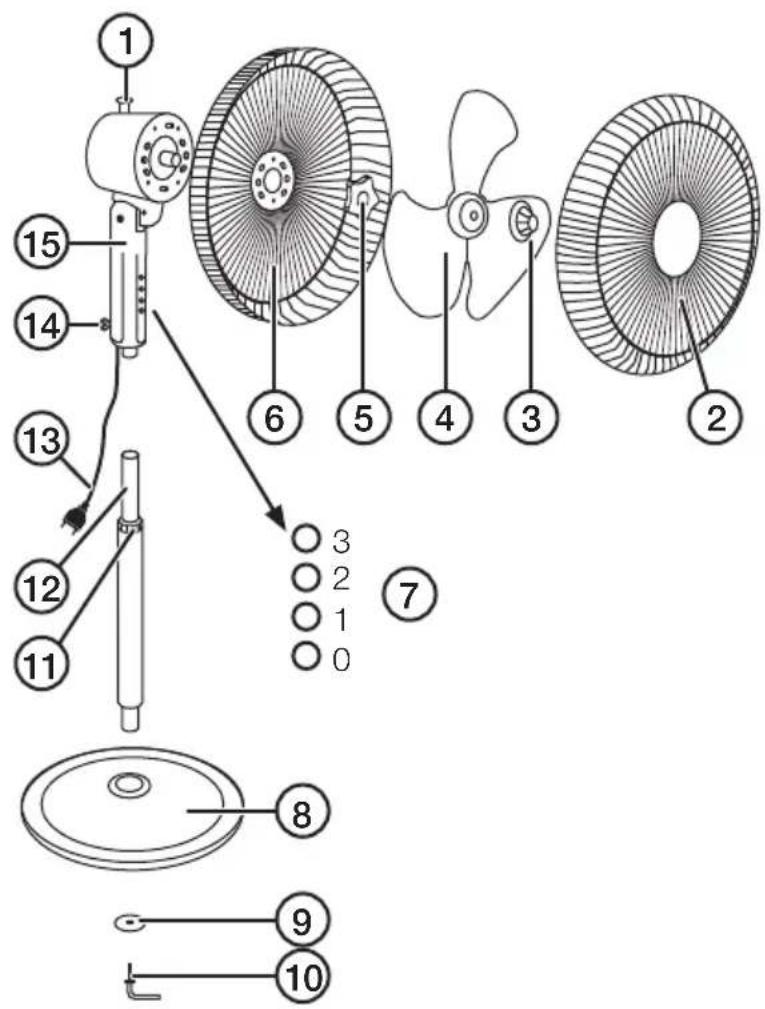

1. Kääntyvän liikkeen painike
2. Eturitilä
3. Lapojen lukitusmutteri
4. Lavat
5. Ritilän mutteri
6. Takaritilä
7. Painikkeet
8. Jalusta
9. Aluslaatta
10. Ruuvi B
11. Lukitusrengas
12. Pidennyskappale
13. Virtajohto
14. Ruuvi A
15. Tuulettimen runko

Painikkeet ja toiminnot

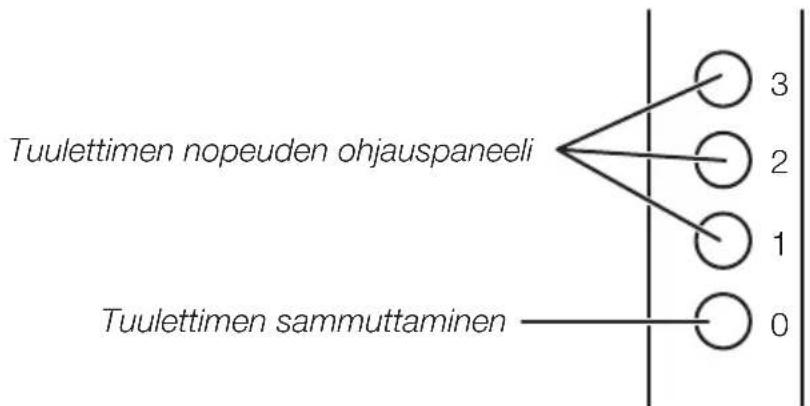

Säädä tuulettimen nopeutta nopeuspainikkeilla.

Asennus

Jalustan asentaminen

1. Asenna pidennin jalustaan kiinnittämällä ruuvi B ja aluslaatta paikalleen.

Tuulettimen rungon asentaminen

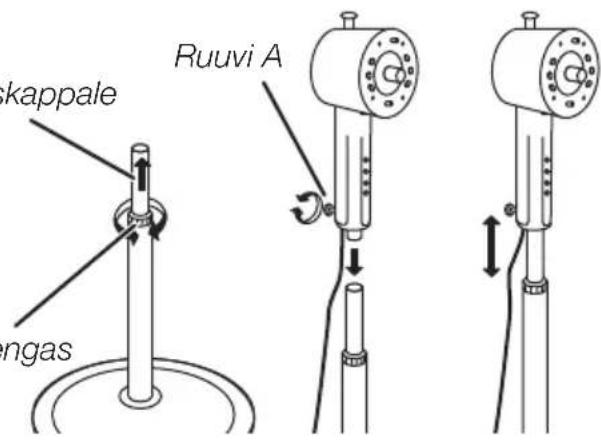

1. Avaa lukitusrengas ja nosta pidennyskappale ylös. Kiristä sen jälkeen lukitusrengas kunnolla.

2. Avaa ruuvi A ja aseta tuulettimen runko telineeseen. Kiristä sen jälkeen ruuvi A kunnolla.

3. Avaa lukitusrengas ja säädä tuuletin sopivalle korkeudelle. Kiristä sen jälkeen lukitusrengas kunnolla.

Pidennyskappale

Tuulettimen lapojen asentaminen.

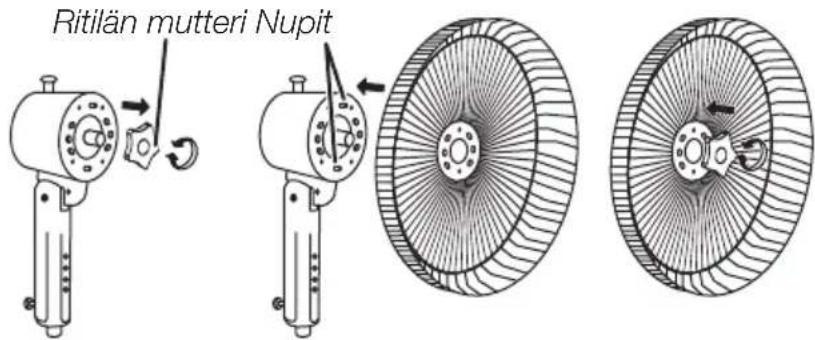

1. Avaa ritilän mutteri.
2. Aseta taaempi ritilä moottorin etupuolelle siten, että ritilän suuntausreiät ovat moottorin nuppien kohdalla.
3. Kiristä ritilämutteri kunnolla.
4. Aseta tuulettimen lavat moottorin akseliin. Kiristä mutteri (3) kunnolla. Huom.! Mutteri on vasenkierteinen.
5. Aseta eturitilä ritilärenkaaseen.

Kääntyvän liikkeen painike

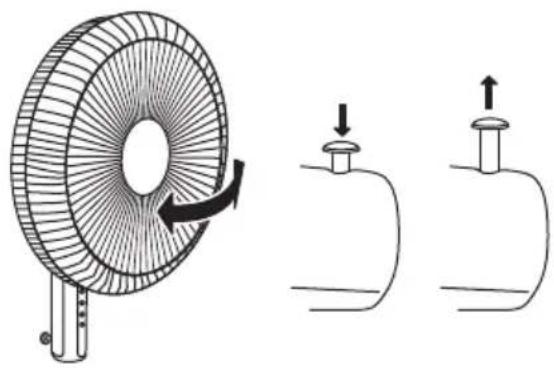

1. Pysäytä kääntyvä liike nostamalla kääntyvän liikkeen painikeylös.
2. Käynnistä kääntyvä liike painamalla kääntyvän liikkeen painikealas.

• Puhdista tuuletin pehmeällä liinalla tai vastaavalla.
• Älä käytä liuotusaineita tai hankaavia puhdistusaineita.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

∅ 40 cm

Teho 40 W

Kuvaus Symboli Arvo Yksikkö
Tuulettimen enimmäisilmavirta F 32,78 m^3/min
Tuulettimen ottoteho P 33,6 W
Käyttöarvo	SV	0,98 ( m^3/min )/W
Tehonkulutus valmiustilassa	P_SB	N/A	W
Tuulettimen äänitehotaso	LwA	50,6 dB(A)
Suurin ilman nopeus c	2,13 m/s
Käyttöarvon mittausstandardi	IEC 60879:1986 Performance and construction of electric circulating fans and regulators

Standventilator

Art.Nr. 18-2857

Modell

FD-40KI

FD-40KI

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]
