| Produkttyp | Mehrspur-Audio-Interface / Aufnahmesystem |
| Marke | M-Audio |
| Modell | Track Eight (M-Track Eight) |
| Audioeingänge | 8 Combo-XLR/TRS 6,35 mm (Eingänge 1-2 mit High-Impedanz-Instrumentenschalter) |
| Audioausgänge | 8 TRS 6,35 mm Line-Ausgänge + 2 TRS 6,35 mm Monitor-Ausgänge + 2 TRS 6,35 mm Kopfhörerausgänge |
| Phantomspeisung | +48V schaltbar in Gruppen (Kanäle 1-4 und 5-8) |
| Konnektivität | USB 2.0 (Kabel inklusive) |
| Stromversorgung | Netzteil 19V DC, 2,37 A (positiver Pol innen) |
| Hauptfunktionen | 8 Eingänge mit Vorverstärkern, latenzfreies Direct Monitoring, Instrumentenschalter, individuelle Gain-Regler, Monitor-Mix, Kopfhörer-Quellenwahl, Dim-Absenkung (-20 dB), Direct- und Monitor-Mono |
| Anzeigen | Pegelanzeige für alle 8 Eingänge, Status-LEDs (Ein/Aus, Standby) |
| Enthaltene Software | Pro Tools | First | M-Audio Edition, virtuelle Instrumenten-Plugins (Download) |
| Kompatibilität | Windows und macOS (spezifische Treiber für Windows erforderlich) |
| Lieferumfang | M-Track Eight, Netzteil, USB-Kabel, Software-Download-Karte, Benutzerhandbuch, Sicherheits- und Garantiehinweise |
| Pflege | Mit einem trockenen, weichen Tuch reinigen; Flüssigkeiten und Feuchtigkeit vermeiden |
| Sicherheit | Nur das mitgelieferte Netzteil verwenden; nicht Wasser oder extremen Temperaturen aussetzen; bei Gewitter vom Stromnetz trennen |
| Abmessungen (ca.) | Ca. 48 x 25 x 7 cm (Schätzung) |
| Gewicht (ca.) | Ca. 3 kg (Schätzung) |
Häufig gestellte Fragen - Track Eight M-AUDIO
Benutzerfragen zu Track Eight M-AUDIO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hi-Fi-System kostenlos im PDF-Format! Finden Sie Ihr Handbuch Track Eight - M-AUDIO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Track Eight von der Marke M-AUDIO.
BEDIENUNGSANLEITUNG Track Eight M-AUDIO
Benutzerhandbuch (Deutsch)
Einführung
Vielen Dank für den Kauf des M-Track Eight. Wir von M-Audio wissen, wie wichtig Ihnen die Musik ist. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Performance so gut wie möglich zu unterstützen.
Lieferumfang
M-Track Eight Software-Download-Karte
Netzteil
Benutzerhandbuch
USB-Kabel Sicherheitshinweise und Garantieinformationen
Kundendienst
Besuchen Sie m-audio.com, um die neueste Dokumentation, Systemanforderungen und andere Informationen über Ihr Produkt aufzurufen und herunterzuladen.
Für zusätzlichen Produkt-Support besuchen Sie m-audio.com/support.
Setup
Anschlussdiagramm
Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.
Windows Anwender: Installieren Sie die Treiber bevor Sie M-Track Eight mit Ihrem Computer verbinden:
- Besuchen Sie m-audio.com/drivers und laden Sie die neuesten M-Track Eight-Treiber für Ihr Betriebssystem herunter.
- Öffnen Sie die heruntergeladene Datei und doppelklicken Sie auf die Treiber-Installationsdatei.
- Befolgen Sie die Anweisungen am Bildschirm, um die Treiber zu installieren.
Wichtig:
- Denken Sie daran, M-Track Eight als Schnittstelle in den Einstellungen, Optionen oder im Geräte-Setup usw. in Ihrer Digital Audio Workstation (DAW) auszuwählen.
- Wenn Sie eine E-Gitarre oder Bass an diesen Eingang anschließen, denken Sie daran, den Instrumentwahlschalter für Eingang 1 und/oder Eingang 2 zu drücken.
- Verwenden Sie den +48V-Schalter eines Eingangs nur dann, wenn das entsprechende Mikrofon eine Phantomspeisung benötigt. Die meisten dynamischen Mikrofone und Bändchenmikrofone benötigen keine Phantomspeisung. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.
Software
Wir liefern M-Track Eight mit Pro Tools | First | M-Audio Edition aus, damit Sie Ihre Musikproduktion gleich mit professioneller Software starten können. Für Pro Tools | First | M-Audio Edition registrieren Sie Ihren M-Track Eight zuerst auf m-audio.com und folgen den Installationsanweisungen von Pro Tools | First | M-Audio Edition in Ihrem Benutzerkonto.
Folgen Sie den Anweisungen auf der Software-Download-Karte für die Installation der mitgelieferten Virtual Instrument Plugins. Nach der Installation werden die meisten DAWs die Virtual Instrument Plugins nicht automatisch laden. Um über Pro Tools | First | M-Audio Edition auf die Virtual Instrument Plugins zuzugreifen, müssen Sie den Plugin-Ordner für die zu scannende Software auswählen:
Windows (32-bit): C:\Programme (x86)\Gemeinsame Dateien\Avid\Audio\Plug-Ins
Windows (64-bit): C:\Programme\Gemeinsame Dateien\Avid\Audio\Plug-Ins
Einrichten von M-Track Eight mit Ihrer Software
Achten Sie darauf, dass Ihre Audio-Software so eingestellt ist, dass sie Audiodaten über M-Track Eight empfangen kann. Dies kann üblicherweise in den Einstellungen oder im Geräte-Setup oder in den Optionen festgelegt werden. Weitere Informationen finden Sie in Ihrem Software-Handbuch.
So richten Sie den M-Track Eight mit Pro Tools | First | M-Audio Edition ein:
- Schließen Sie Ihr M-Track Eight mit dem mitgelieferten USB-Kabel an Ihren Computer an. Drücken Sie den Netzschalter, um das M-Track Eight einzuschalten.
- Öffnen Sie Pro Tools | First | M-Audio Edition.
- Navigieren Sie zu Setup > Playback-Engine....
- Öffnen Sie das Dropdown-Menü der Playback-Engine und wählen Sie M-Audio M-Track Eight. Hinweis: Möglicherweise müssen Sie Ihr Projekt speichern und neu starten.
- Wählen Sie Ihre Abtastrate aus und klicken Sie auf OK, um das Setup-Fenster zu schließen. Sie können nun Audiospuren hinzufügen, um Audiosignale von den mit den M-Track Eight-Eingängen verbundenen Quellen zu empfangen und die aufgenommenen Signale zurück an die M-Track Eight-Ausgänge zu streamen.
Vorderseite
2
4
12 7
3 3 6 5 6 5 5555548991314 10 10 1
- Standby-Taste: Verwenden Sie diese Taste, um zwischen den Power-Modi des M-Track Eight zu wechseln: Um das M-Track Eight einzuschalten, drücken Sie einmal auf diese Taste. Wenn die Kanten der Anzeige(2) aufleuchten, ist Ihr M-Track Eight eingeschaltet..
Wenn ein Blatt/Eco-Symbol im Display angezeigt wird, befindet sich das M-Track Eight im Standby-Modus (einem Modus mit reduzierter Spannung). Um Ihr M-Track Eight in den Standby-Modus zu versetzen, halten Sie entweder diese Taste zwei Sekunden lang gedrückt (wenn das Gerät eingeschaltet ist) oder warten 30 Minuten, nachdem der Computer in den „Schlafmodus“/Standby-Modus gewechselt hat.
Wenn das Display komplett ausgeschaltet ist, ist auch das M-Track Eight ausgeschaltet. M-Track Eight schaltet sich automatisch aus, wenn es 30 Minuten lang keine Verbindung zu Ihrem Computer erkennt. Sie müssen nicht manuell in diesen Modus wechseln; Der Standby-Modus verbraucht nur wenig Energie.
-
Anzeige: Diese Anzeige zeigt den Signalpegel der acht Eingänge. Die Kanten der Anzeige leuchten auf, wenn M-Track Eight eingeschaltet ist. Ein Blatt/Eco-Symbol leuchtet auf, wenn sich das M-Track Eight im Standby-Modus befindet.
-
Eingänge 1–2 (6,35 mm TRS): Schließen Sie Mikrofone, Line-Geräte oder Gitarren an diese Eingänge an. (Für Mic-Signale verwenden Sie ein XLR-Kabel. Für Line-Signale ein 6,35 mm TRS-Kabel.) Auf der Anzeige sehen Sie die Eingangssignalpegel.
-
+48V-Schalter: Dieser Schalter aktiviert/deaktiviert die Phantomspeisung für die Kanäle 1-4 und/oder die Kanäle 5-8. Wenn diese Funktion aktiviert ist, versorgt die Phantomspeisung die entsprechenden XLR-Mikrofoneingänge mit +48V. Bitte beachten Sie, dass die meisten dynamischen Mikrofone und Bändchenmikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt. Beachten Sie, daß Phantomspeisung manche Bändchenmikrofone beschädigen kann! Konsultieren Sie das Handbuch des Mikrofons.
-
Eingangsverstärkung: Passt den Verstärkungsfaktor des Eingangs an. Stellen Sie diesen Regler so ein, bis die entsprechende Pegelanzeige in Ihrer DAW während der Performance einen „gesunden“ Pegel anzeigt. Der Pegel sollte jedoch nicht so hoch sein, dass die Anzeige „clippt“ oder Pegelspitzen erreicht werden, die das Audiosignal verzerren.
-
Instrumentwahlschalter: Wenn sich der Schalter in der erhobenen Position befindet, kann der Kanal Mikrofon- oder Line-Signale annehmen. Wenn sich dieser Schalter in der heruntergedrückten Position befindet, dient der Kanal als hochohmiger Eingang, um Gitarre oder Bass anzuschließen.
-
Monitor-Mix: Mischen Sie ein beliebiges, latenzfreies Signal Ihrer Eingänge (Direkt) mit dem Ausgang des Computers (USB).
Hinweis: Bei der Einstellung Direkt summiert der linke Kanal die Eingänge 1, 3, 5 und 7 und der rechte Kanal die Eingänge 2, 4, 6 und 8. Sie können diese Kanäle links und rechts summieren (um alle Eingänge als einziges summiertes Monosignal zu hören), indem Sie die Taste Direkt Mono oder Mono in die heruntergedrückte Position bringen.
Dieser Regler ist besonders während der Aufnahme beim Umgang mit der „Puffergröße“ und der „Latenz“ nützlich. Der Rechner braucht eine gewisse Zeit, um die eingehenden Audiosignale zu verarbeiten, bevor er sie wieder aussendet. Diese Zeitspanne wird durch die Puffergröße bestimmt. Die Latenz ist die daraus resultierende Verzögerung zwischen dem eingehenden Ton (wenn Sie Ihr Instrument spielen oder singen etc.) und dem ausgehenden Ton (Zeitpunkt an dem Sie den Ton in Ihrer DAW hören). Höhere Puffergrößen führen zu größerer Latenz.
Wenn Ihr Computer über genügend Rechenleistung verfügt, können Sie Ihre Puffergröße möglicherweise soweit reduzieren, dass kein direktes Monitoring mehr nötig ist. In diesem Fall stellen Sie den Regler ganz auf die Position USB, um nur die Audioausgabe Ihrer DAW zu überwachen.
In anderen Fällen jedoch können niedrige Puffergrößen die CPU Ihres Computers stark beanspruchen, was zu Tonstörungen wie Knacksern führen kann. Es kann also sein, dass Sie eine höhere Puffereinstellung verwenden müssen, was wiederum zu Latenzzeiten führt. In so einem Fall verwenden Sie eine höhere Puffergröße und drehen den Regler eher in Richtung Direkt, um das eingehende Signal ohne Latenz zu überwachen. Wenn Sie sich die Aufnahme anhören, stellen Sie den Regler ganz auf die Position USB.
- Direkt Mono-Wahlschalter: Belassen Sie diesen Schalter in der angehobenen Position um das direkte Eingangssignal mit den Eingängen 1, 3, 5 und 7 am linken Kanal und die Eingänge 2, 4, 6 und 8 am rechten Kanal zu überwachen. Bringen Sie diesen Schalter in die heruntergedrückte Position um das direkte Eingangssignal mit allen Eingängen in Summe und gleichmäßig auf beiden Seiten zu überwachen. Dieser Schalter hat keinen Einfluss auf die DAW-Wiedergabe oder darauf, wie Ihre Audiosignale in Ihrer DAW aufgezeichnet werden; er hat lediglich einen Einfluss darauf, wie Sie das Eingangssignal über die Kopfhörerausgänge (wenn der Source-Schalter der Kopfhörer auf 1/2 eingestellt ist) und die Monitor-Ausgänge hören.
- Kopfhörerausgänge (6,35 mm TRS): Schließen Sie Kopfhörer an diese Ausgänge an. Der Mix, den Sie über diese Ausgänge hören, wird durch den Source-Schalter der Kopfhörer und den Monitor-Mix-Regler bestimmt.
- Source-Schalter der Kopfhörer: Mit diesem Schalter wählen Sie, welche Ausgänge (auf der Rückseite) an den Kopfhörerausgang gesendet werden: Überwachen Sie die Ausgänge 1–2 (1/2) oder die Ausgänge 3-4(3/4).
- Kopfhörerlautstärke: Regelt die Lautstärke des Kopfhörerausgangs.
- Mono-Wahlschalter: Belassen Sie diesen Schalter in der angehobenen - Position, um die Signale zu überwachen, die an die Monitor-Ausgänge 1–2 in Stereo gesendet werden. Bringen Sie diesen Schalter in die heruntergedrückte Position (leuchtend), um das Signal zu überwachen, das an die Monitor-Ausgänge 1–2 gesendet wurde, wobei das Signal auf Mono summiert und auf beiden Seiten gleich zu hören ist. Dieser Schalter hat keinen Einfluss auf das DAW-Signal oder darauf, wie Ihre Audiosignale in Ihrer DAW aufgezeichnet werden; er hat lediglich einen Einfluss darauf, wie Sie das Signal über die Kopfhörerausgänge (wenn der Source-Schalter der Kopfhörer auf 1/2 eingestellt ist) und die Monitor-Ausgänge hören.
Wichtig: Dieser Schalter beeinflusst jedes Audiosignal, das aus den Monitor-Ausgängen 1–2 gesendet wird. Dies schließt alle direkten Eingangssignale ein (wenn der Monitor-Mix auf Direkt eingestellt ist). - Dim-Schalter: Bringen Sie diesen Schalter in die heruntergedrückte Position, um den Pegel der Monitor-Ausgänge 1–2 um 20 dB zu reduzieren. Dies kann nützlich sein, wenn Sie herausfinden möchten, wie Ihre Mixes bei niedriger Lautstärke klingen ohne den Monitorpegelregler aus der bevorzugten Einstellung zu bewegen. Dies ist auch dann sinnvoll, wenn Sie finden, dass die Monitor-Ausgänge trotz der Verwendung der Pegelregler an der Frontseite des M-Track Eight auf den niedrigsten Einstellungen zu laut sind.
- Monitorpegel: Passt die Ausgangslautstärke der Monitor-Ausgänge 1–2 an, welche mit den Aktivboxen oder dem Verstärker verbunden sein sollten.

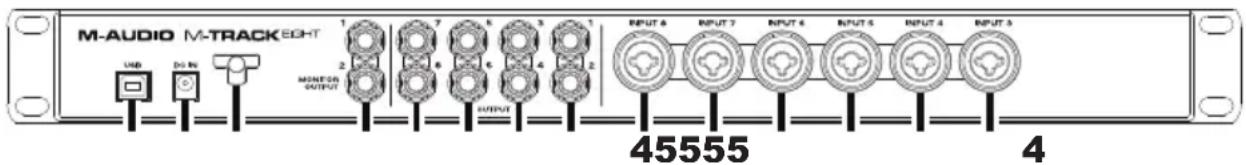

Rückseite
-
Stromversorgung: Schließen Sie das mitgelieferte Netzteil (19 V, 2,37 A, mittlerer Pin mit positiver Polarität) hier an und verbinden es dann mit einer Steckdose.
-
Kabelhalterung: Sie können das Netzkabel mit dieser Kabelhalterung sichern, um ein versehentliches Trennen zu verhindern.
-
USB-Port: Diese Verbindung ermöglicht Ihnen, Audiosignale von und an einen Computer zu senden. Verwenden Sie ein USB-Kabel, um das M-Track Eight an einen Computer anzuschließen. M-Track Eight benötigt einen USB 2.0 Anschluss.
-
Eingänge 3–8 (XLR oder 6,35 mm TRS): Schließen Sie Mikrofone, Line-Geräte oder Gitarren an diese Eingänge an. (Für Mic-Signale verwenden Sie ein XLR-Kabel. Für Line-Signale ein 6,35 mm Klinkenkabel-Kabel.) Sehen Sie sich die Eingangssignalpegelanzeige an der Frontseite zum Einpegeln der Signale an.
-
Ausgänge 1–8 (6,35 mm TRS): Schließen Sie diese Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches. Die Pegel sind automatisch auf +10 dBu eingestellt. Wir empfehlen daher eine Verbindung mit einem Kopfhörerverstärker oder einem Remote-Mixer.
Die Kanäle 1–8 der ausgehenden USB-Audiosignal Ihres Computers werden an diese Ausgänge gesendet. Sie können die Ausgänge 3-4 an die Kopfhörerausgänge senden, indem Sie die Source-Schalter der Kopfhörer auf 3/4 stellen.
- Monitorausgänge 1–2: Verwenden Sie handelsübliche 6,35 mm-TRS-Kabel, um diese Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschließen. Die Pegel werden über den Regler für den Monitorpegel gesteuert. Um diese Ausgänge über Ihre Kopfhörer zu überwachen, müssen Sie sicherstellen, dass die Source-Schalter der Kopfhörer auf 1/2 gestellt sind.
