Produkttyp	Taschenempfänger drahtlos
Marke	AKG
Modell	PR4500
Trägerfrequenzbereich	500,1 – 821,5 MHz (je nach Modell)
Modulation	FM
Audio-Bandbreite	35 – 15 000 Hz
Signal-Rausch-Abstand (Line-Ausgang)	100 dB(A) typ.
Kopfhörerausgang	3,5 mm Stereoklinkenstecker, nominaler Ausgangspegel 387 mV (10 mW an 150 Ohm), max. Leistung 100 mW/Kanal
Line-Ausgang (LINE OUT)	2,5 mm Monoklinkenstecker, Nennpegel 316 mV rms (-10 dBV), Impedanz 600 Ohm
Stromversorgung	2 AA-Batterien oder Akku BP4000
Betriebsdauer	6 bis 12 Stunden
Abmessungen (B x H x T)	70 x 90 x 25 mm
Nettogewicht mit Batterien	165 g
Zulässige Temperatur	-10°C bis +50°C
Hauptfunktionen	Hintergrundbeleuchtetes LCD, manuelle/automatische Frequenzwahl, Störfrequenzsuche (Field Scan), einstellbarer Squelch (-100 bis -82 dBm), akustischer Schutzbegrenzer, LOCK/SETUP-Modus
Pflege und Reinigung	Weiches, leicht mit Wasser angefeuchtetes Tuch
Sicherheit	Flüssigkeiten vermeiden, Gerät nicht öffnen, maximale Lautstärkepegel beachten, nur empfohlene Batterien/Akkus verwenden
Ersatzteile und Reparierbarkeit	Akku BP4000, Ladegerät CU4000, AA-Batterien; Reparatur nur durch autorisiertes Personal
Mitgeliefertes Zubehör	Gürtelclip, Adapterschuh, 2,5 mm Klinkenkabel auf XLR, 2,5 mm Klinkenkabel auf 3,5 mm

Häufig gestellte Fragen - PR4500 AKG

Wie lege ich die Batterien in den PR4500-Empfänger ein?

Öffnen Sie das Batteriefach, legen Sie zwei AA-Batterien unter Beachtung der angegebenen Polarität (+/-) ein, und schließen Sie das Fach wieder.

Wie schalte ich den Empfänger ein und überprüfe seine Funktion?

Drücken Sie die ON/OFF-Taste. Die grüne LED-Anzeige zeigt normalen Betrieb an; ist sie rot, ist die Batterie schwach (< 60 min). Leuchtet die Anzeige nicht, überprüfen Sie die Batterien.

Wie stelle ich die Frequenz manuell am PR4500 ein?

Wechseln Sie in den SETUP-Modus (langes Drücken des Drehreglers). Drehen Sie den Regler, bis die Frequenz in MHz angezeigt wird. Drücken Sie kurz, um die MHz auszuwählen, drehen Sie zum Einstellen, drücken Sie erneut für die kHz, drehen Sie zum Einstellen.

Wie verwende ich die automatische Frequenzwahl?

Im SETUP-Modus zeigen Sie 'Auto' und 'CH' (Einkanal) oder 'Auto' und 'GRP' (Mehrkanal) an. Drücken Sie den Drehregler, wählen Sie die Gruppe, dann sucht der Empfänger automatisch eine freie Frequenz.

Was tun, wenn der Empfänger keinen Ton ausgibt?

Überprüfen Sie die Batterien von Sender und Empfänger, stellen Sie sicher, dass beide Geräte eingeschaltet und auf derselben Frequenz eingestellt sind. Nähern Sie den Sender dem Empfänger und verringern Sie gegebenenfalls die Squelch-Schwelle.

Wie stelle ich die Kopfhörerlautstärke ein?

Im SETUP-Modus drehen Sie den Regler bis zu 'Headphone Volume'. Drücken Sie kurz, der Wert blinkt. Drehen Sie den Regler, um den Pegel einzustellen (von 0 dB bis -65 dB). Drücken Sie zur Bestätigung.

Wie reinige ich den PR4500-Empfänger?

Verwenden Sie ein weiches, leicht mit Wasser angefeuchtetes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Trennen Sie vor der Reinigung die Stromversorgung.

Wie montiere ich den Empfänger an einer Kamera?

Entfernen Sie den Gürtelclip, setzen Sie den Adapterschuh auf die Rückseite des Empfängers, befestigen Sie ihn mit dem Clip, schieben Sie die Einheit dann auf den Kameraschuh und ziehen Sie die Feststellschraube an.

Welches Zubehör wird mit dem PR4500 mitgeliefert?

Der PR4500 wird mitgeliefert: ein Gürtelclip, ein Adapterschuh, zwei AA-Batterien, ein 2,5 mm Klinkenkabel auf XLR und ein 2,5 mm Klinkenkabel auf 3,5 mm.

Wie aktiviere ich den akustischen Schutzbegrenzer?

Im SETUP-Modus rufen Sie das Menü 'Limiteur' auf. Wählen Sie 'ON', um den Begrenzer zu aktivieren. Drücken Sie kurz auf den Drehregler zur Bestätigung. Dies begrenzt den Kopfhörer-Ausgangspegel zum Schutz des Gehörs.

BEDIENUNGSANLEITUNG PR4500 AKG

BEDIENUNGSANLEITUNG......S.2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS p. 18

Seite Kurzanleitung ....3

Symbole und Zeichensätze 4

1 Sicherheit und Umwelt....5
Sicherheit....5
Hohe Lautstärke....5
Umwelt....6

2 Beschreibung....7

Einleitung 7

Lieferumfang....7

Optionales Zubehör......7

Taschenempfänger PR4500....7

Bedienelemente 7

Display 8

3 Inbetriebnahme 9

Empfänger in Betrieb nehmen 9

Batterien einlegen....9

Einschalten 9

LOCK-Modus 10

SETUP-Modus....10

Speren/entsperren....10

Audio-Eingangspegel einstellen 10

Lautstärke des Kopfhörers einstellen 10

Frequenzwahl 11

Land wählen....11

Frequenz manuell in MHz einstellen....11

Frequenz manuell aus Preset wählen....11

Frequenz automatisch wählen für 1-Kanal-Anlage....12

Frequenz automatisch wählen für Mehrkanal-Anlage....12

Ausschalten....12

Empfänger montieren....12

Gürtelspange....12

Kameraschuh-Adapter....12

Klettverschluss....13

Empfänger an externe Geräte anschließen....13

4 Erweiterte Funktionen 14

Störfrequenzen suchen....14

Squelch einstellen....14

Gehörschutz-Limiter....14

Info 15

5 Reinigung 15

6 Fehlerbehebung....16

7 Technische Daten....17

8 Anhang....97

Empfängermenüs....97

Grundfunktionen (Fig.A1 bis A5)....98

Erweiterte Funktionen (Fig. A6 bis A9) 101

Fig. 3 bis 8....Ausklappseiten

Legen Sie die mitgelieferten Batterien in den Empfänger ein.


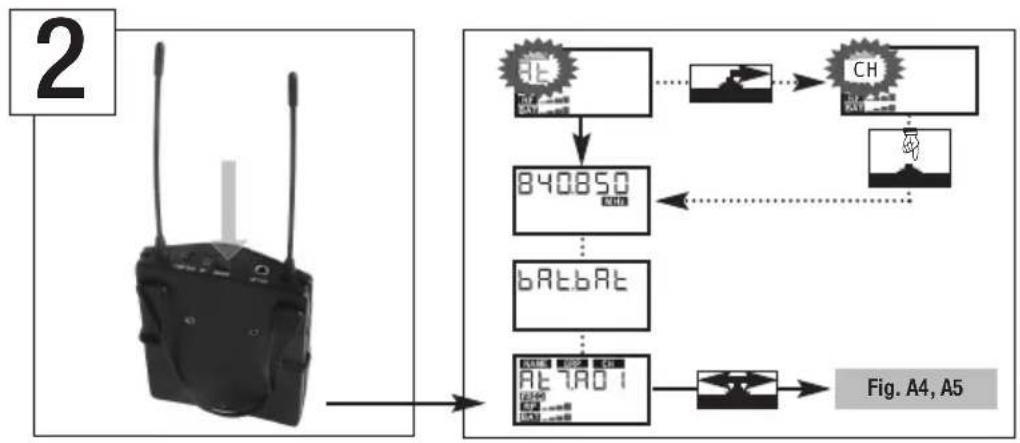

Schalten Sie den Empfänger ein und stellen Sie den Landescode des Landes ein, in welchem Sie Ihren Empfänger betreiben (siehe S. 11, "Land wählen", und Fig. A2 im Anhang).

3 Stellen Sie am Empfänger eine freie Frequenz manuell (s. Fig. A3) oder automatisch (s. Fig. A4) ein.
4 Stellen Sie am Sender dieselbe Frequenz ein, auf die Sie den Empfänger eingestellt haben (s. Bedienungsanleitung des Senders).
6 Schließen Sie einen Kopfhörer an den Empfänger an (HP OUT).
7 Schalten Sie den Empfänger ein und stellen Sie die gewünschte Lautstärke für den Kopfhörer ein (siehe Kapitel "Lautstärke des Kopfhörers einstellen" auf Seite 10).

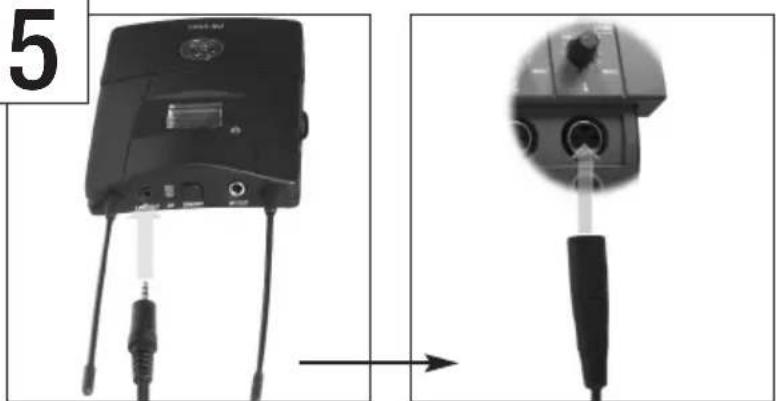

Verbinden Sie mit Hilfe eines der mitgelieferten Verbindungskabel die LINE OUT-Buchse des Empfängers mit der Kamera oder dem Aufnahmegerät. Siehe S. 13.

Symbole und Zeichensätze

Verwendete Symbole

In den Menüdiagrammen Fig. A1 bis A9 auf Seite 97 bis 103 werden folgende Symbole verwendet:

Symbol Einstellschalter...
	...lang drücken (ca. 2 s)
	...kurz drücken
	...bis zum Anschlag nach oben oder unten drehen
	...bis zum Anschlag nach unten drehen
	...bis zum Anschlag nach oben drehen

Display-Zeichensätze

											Blinkendes Zeichen
			7			H		R
-		-	8		8	I		S		5
.			9		9	J		T		E
0		0	A		A	K		U		U
1			B		B	L		V		U
2		2	C		C	M		W		W
3		3	D		D	N		X		X
4		4	E		E	O		Y		Y
5		5	F		F	P		Z		Z
6		6	G		G	Q

1. Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen Gegenstände durch die Lüftungsschlitze in das Gerät fallen.
2. Das Gerät darf nur in trockenen Räumen eingesetzt werden.
3. Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die von Laien gewartet, repariert oder ausgetauscht werden können.
4. Betreiben Sie das Gerät ausschließlich mit den mitgelieferten Batterien des Typs AA oder den in dieser Bedienungsanleitung empfohlenen Batterien oder Akkus.
5. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Entfernen Sie sofort die Batterien aus dem Gerät und lassen Sie das Gerät von unserem Kundendienst überprüfen.
6. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verstärkern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
7. Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Netzkabel des Netzgeräts vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffteile beschädigen könnten.
8. Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine Haftung übernehmen.
9. In manchen Ländern kann zum Betrieb des Geräts eine Einzelgenehmigung erforderlich sein. Erkundigen Sie sich diesbezüglich unbedingt bei der zuständigen Behörde des Landes, in dem Sie das Gerät einsetzen wollen.
10. Ohne ausdrückliche Zustimmung von AKG am Gerät vorgenommene Veränderungen können zur Verletzung von Telekommunikationsvorschriften und damit zum Verfall der Betriebsgenehmigung führen.

Hohe Lautstärke

- Das Hören mit Kopfhörern bei sehr hohen Lautstärken, vor allem über längere Zeit, kann Gehörschäden verursachen! Stellen Sie daher die Lautstärke so niedrig wie möglich ein.

Tabelle 1 gibt auf Basis deutscher arbeitsmedizinischer Forschungen die maximale Einwirkzeit hoher Lautstärken ohne Gehörschädigung an. Bitte beachten sie, dass die im Einsatzland gesetzlich vorgeschriebenen Grenzwerte von diesen Werten abweichen können. Grundsätzlich können Sie die angegebene maximale Hörzeit ohne Schädigung des Gehörs verdoppeln, wenn der Schalldruck um 3 dB verringert wird.

Schalldruck Maximale Hörzeit
85 dB(A) 8 Stunden
88 dB(A) 4 Stunden
91 dB(A) 2 Stunden
94 dB(A) 1 Stunde
97 dB(A) 30 Minuten
100 dB(A) 15 Minuten
120 dB (A)	Schmerzgrenze

Tabelle 1

Um Gehörschäden zu vermeiden, beachten Sie bitte folgende Hinweise:

1. Stellen Sie Lautstärke nur so hoch ein, dass Sie gerade gut hören können.

2. Wenn Sie Klingeln oder Pfeifgeräusche in den Ohren hören, hohe Töne (auch kurzzeitig) nicht mehr wahrnehmen oder nach dem Konzert kurze Zeit schlechter hören, haben Sie sich zu lange zu hohem Schalldruck ausgesetzt. Suchen Sie einen Facharzt auf und arbeiten Sie mit geringeren Schalldruckpegeln.

3. Lassen Sie Ihre Ohren regelmäßig von einem Audiologen untersuchen.
4. Um Infektionen vorzubeugen, reinigen Sie die Earmolds vor und nach Gebrauch stets mit einem hautverträglichen Desinfektionsmittel. Verwenden Sie den Ohrhörer nicht mehr, wenn ein sehr unangenehmes Tragegefühl oder eine Infektion auftritt.

1. Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
2. Die Verpackung ist recyclerbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.Umwelt

Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung, insbesondere das Kapitel 1 "Sicherheit und Umwelt", aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

• 1 Taschenempfänger PR4500
• 1 Gürtelspange
• 2 Batterien, Größe AA
• 1 Kameraschuh-Adapter
• 1 Verbindungskabel (2,5-mm-Klinkenstecker – XLR-Stecker)
- 1 Verbindungskabel (2,5-mm-Klinkenstecker - 3,5-mm-Klinkenstecker)
- Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.
- Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.

Der Taschenempfänger PR4500 wurde speziell für den Betrieb mit AKG-Hand- und Taschensendern der Serie WMS4500 entwickelt. Sie können jeden Kopfhörer mit 3,5-mm-Klinkenstecker an den Empfänger anschließen.

Zur Stromversorgung können Sie die beiden mitgelieferten Batterien oder den optionalen Akku BP4000 von AKG einsetzen.

Der Kameraschuh mit Montageplatte ermöglicht die Montage des Empfängers an einer Kamera oder einem Kamerastativ in 7 verschiedenen Positionen.

Mit handelsüblichem selbstklebenden Klettband (nicht im Lieferumfang enthalten) können Sie den Empfänger auch sicher an Geräten ohne Kameraschuh oder Stativgewinde befestigen.

1 HP OUT: Einstellbarer Kopfhörerausgang an 3,5 mm-Stereo-Klinkenbuchse
2 ON/OFF: EIN/AUS-Taste

Einleitung

Lieferumfang

Optionales Zubehör

Taschenempfänger PR4500

Bedienelemente

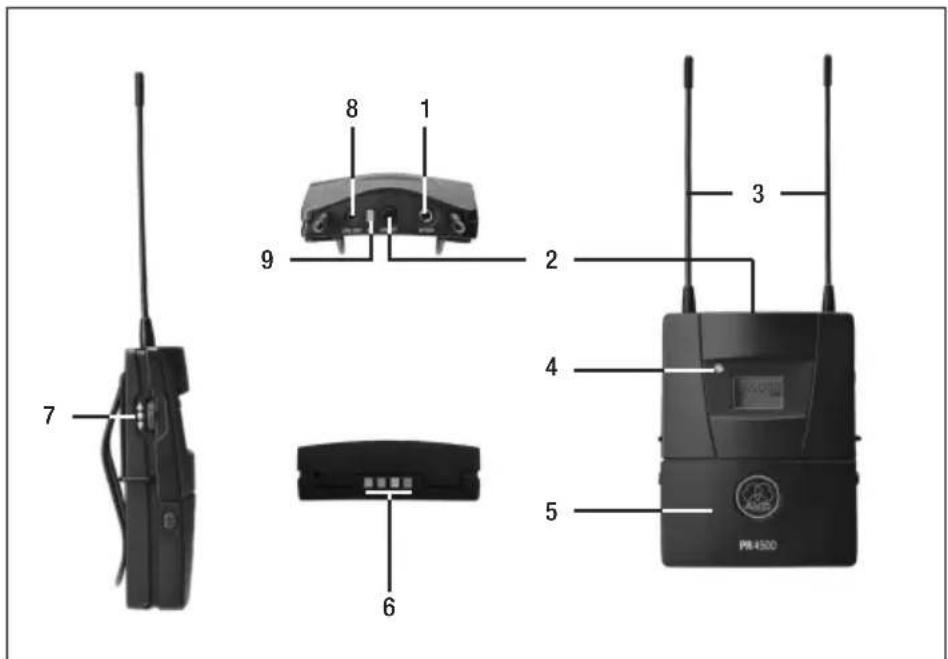

Fig. 1: Bedienelemente und Ausgänge

Siehe Fig. 1.

2 Beschreibung

Siehe Fig. 1 auf Seite 7.

3 Fix montierte flexible Antennen
4 Status-LED
5 Batteriefach zur Aufnahme von zwei AA Batterien (mitgeliefert) oder des optionalen Akkus BP4000.
6 Ladekontakte zum Laden des Akkus BP4000 in der optionalen Ladestation CU4000
7 Einstellschalter: Stellt die verschiedenen Parameter des Empfängers ein.
8 LINE OUT: Line-Pegel-Ausgang an 2,5-mm-Klinkenbuchse (Pegel von Einstellung der Kopfhörerlautstärke unabhängig)
9 AF: Diese LED zeigt den Audio-Eingangspegel an: Grün: > -40 dB (Signal vorhanden) Rot: > -3 dB (Signal an der Aussteuerungsgrenze)

Display

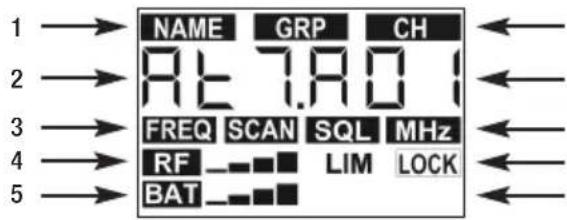

Fig. 2: Display

Siehe Fig. 2.

Das Display zeigt sämtliche Betriebsparameter des Empfängers an:

1 Menüs für Preset (Ländercode), Frequenzgruppe, Subkanal
2 Alphanumerische Anzeige
3 Menüs für Frequenz als Preset, Frequenz in MHz, Field Scan, Squelch
4 HF-Pegelanzeige, Limiter-Anzeige, LOCK-Modus-Anzeige
5 Anzeigen für Batteriekapazität und Stromversorgungsmodus

- Kontrollieren Sie vor jedem Soundcheck, ob Sender und Empfänger auf dieselbe Frequenz eingestellt sind.

- Die Einstellung sämtlicher Parameter des Senders und Empfängers ist im Anhang auf Seite 97 bis 103 in Form von Ablaufdiagrammen (Fig. A1 bis A9) dargestellt.

Empfänger in Betrieb nehmen

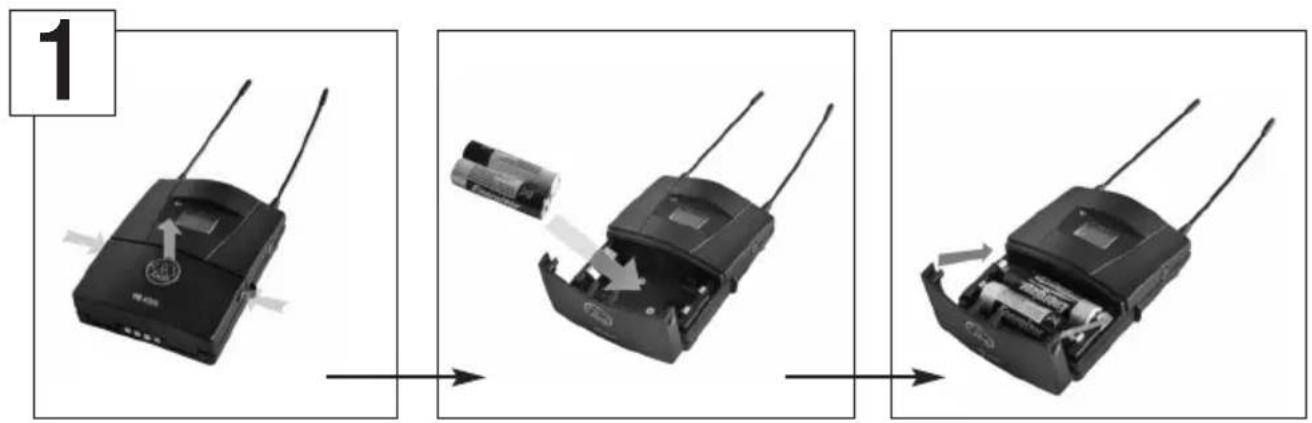

1. Öffnen Sie das Batteriefach (1).
2. Legen Sie die beiden mitgelieferten Batterien (2) entsprechend den Symbolen im Batteriefach in das Batteriefach ein.

Wenn Sie die Batterien falsch einlegen, wird der Empfänger nicht mit Strom versorgt.

1. Schließen Sie das Batteriefach (1).

Batterien einlegen Siehe Fig. 3.

- Anstelle der mitgelieferten Batterien können Sie auch den optionalen Akku BP4000 von AKG einsetzen. Siehe Fig. 4.

- Verwenden Sie keinesfalls Standard-Akkus! Diese können bei Kurzschluss der Ladekontakte den Empfänger beschädigen und ermöglichen keine zuverlässige Anzeige der Restspielzeit. Für etwaige Schäden kann AKG keine Haftung übernehmen.

- Drücken Sie die EIN/AUS-Taste.

• Status-LED leuchtet grün: Empfänger ist betriebsbereit, Funkverbindung aufgebaut.
• Status-LED leuchtet rot: Empfänger nicht betriebsbereit oder Batterien in weniger als 60 Minuten erschöpft.

• Status-LED leuchtet beim Einschalten nicht auf: keine oder erschöpfte Batterien eingelegt.

• Wenn Sie den Empfänger zum ersten Mal einschalten, müssen Sie zunächst das Preset auswählen, das dem Einsatzland entspricht. Lesen Sie weiter im Kapitel "Land wählen".

• Wenn Sie den Empfänger später wieder einschalten, fährt der Empfänger immer automatisch im LOCK-Modus hoch. Das Display zeigt an:

• ca. 2 Sekunden lang die eingestellte Frequenz in MHz,

• falls ein BP4000 eingelegt ist, ca. 2 Sekunden lang "-Accu-"
• Frequenz (siehe Fig. A1 im Anhang)

Einschalten

LOCK-Modus Um maximale Betriebssicherheit zu gewährleisten, ist der Empfänger elektronisch gesperrt, so dass keine unbeabsichtigten Einstellungen vorgenommen werden können. Am Display steht das Symbol "LOCK".

• Sie können zwischen folgenden Anzeigemenüs umschalten:
• Preset: Trägerfrequenz als Subkanal einer Frequenzgruppe (erscheint nur, wenn ein Preset gespeichert ist)
• Frequenz: Trägerfrequenz in MHz (Dieses Menü steht immer zur Verfügung, auch wenn kein Preset gespeichert ist.)
• Headphone Volume: eingestellte Lautstärke des Kopfhörerausgangs
• Batterie-Anzeige: Kapazität der Batterien in Prozent. (Dieses Menü steht nur dann zur Verfügung, wenn ein Akku BP4000 eingelegt ist.)

SETUP-Modus Im SETUP-Modus ist die elektronische Sperre aufgehoben. Sie können sämtliche Parameter einstellen. Das Symbol "LOCK" wird nicht angezeigt.

Sperren/entsprerren - Zum Umschalten zwischen LOCK- und SETUP-Modus drücken Sie ca. 2 Sekunden lang den Einstellschalter.

Audio-Eingangspegel einstellen

Hinweis

- Zum Umschalten zwischen LOCK- und SETUP-Modus drücken Sie ca. 2 Sekunden lang den Einstellschalter.

- Der Empfänger besitzt keinen Pegelregler für den Line-Pegel-Ausgang (LINE OUT). Um eine optimale Funkübertragung zu erreichen, müssen Sie daher den Audiopegel am Sender, z.B. HT4500 oder PT4500, einstellen.

- Um den Pegel an die Eingangsempfindlichkeit der Kamera anzupassen, müssen Sie den Eingangspegel der Kamera einstellen. Beachten Sie dazu die entsprechenden Hinweise in der Bedienungsanleitung der Kamera.

Siehe Bedienungsanleitung des Senders und Mikrofons:

1. Schalten Sie den Sender und den Empfänger ein.
2. Stellen Sie die Empfindlichkeit des Senders auf einen geringen Wert ein.
3. Sprechen Sie möglichst laut in das Mikrofon bzw. richten Sie das Mikrofon auf die aufzunehmende Schallquelle.
4. Erhöhen Sie vorsichtig die Empfindlichkeit des Senders so weit, dass die AF-LED am Empfänger gerade nicht rot aufleuchtet. Damit vermeiden Sie störendes Rauschen und erhalten ein optimales Ergebnis.

Hinweis

• Optimale Ergebnisse erzielen Sie, indem Sie den Audiopegel so hoch wie möglich einstellen, um störendes Rauschen zu vermeiden.
• Wenn Sie den Pegel jedoch zu hoch einstellen, können unangenehm klingende Verzerrungen auftreten. Achten Sie daher darauf, den Audiopegel vorsichtig nur so weit zu erhöhen, dass die AF-LED am Empfänger gerade eben keine Übersteuerung anzeigt - also gerade eben nicht rot aufleuchtet.

Lautstärke des Kopfhörers einstellen

Im SETUP-Modus:

1. Rufen Sie das Menü "Headphone Volume" auf.
2. Im Display wird die aktuelle Lautstärke angezeigt. Drücken sie einmal auf den Einstellschalter. Der im Display angezeigte Wert blinkt.
3. Wählen Sie mit dem Einstellschalter die gewünschte Lautstärke.
   Der im Display angezeigte Wert entspricht der relativen Lautstärke in dB. Die maximale Lautstärke entspricht 0 dB. Bei geringeren Werten werden daher negative Werte angezeigt. Zwischen 0 und -48 dB beträgt die Schrittweite 1 dB. Geringere Werte werden in größeren Schritten angezeigt, der kleinste einstellbare Wert ist -65 dB.
4. Drücken sie einmal auf den Einstellschalter. Der im Display angezeigte Wert wird gespeichert und blinkt nicht mehr.

- Um Gehörschäden zu vermeiden, beachten Sie unbedingt die Hinweise im Kapitel "Hohe Lautstärke"!

• Die gewählte Lautstärkeeinstellung bleibt nach dem Ausschalten des Empfängers gespeichert und wird beim nächsten Einschalten automatisch wieder hergestellt.
• Die Lautstärkeeinstellung wirkt nur auf den Kopfhörerausgang HP OUT. Der LINE OUT-Ausgang wird dadurch nicht beeinflusst.

Frequenzwahl

Die WMS4500 Serie bietet hohe Flexibilität der Frequenzwahl. Sie können die Empfangsfrequenz sowohl manuell in MHz einstellen als auch zur einfacheren und schnelleren Konfiguration Ihrer Drahtlosanlage aus den werksseitig voreingestellten Frequenzen auswählen. Diese Frequenzen wurden für den gleichzeitigen Betrieb mehrerer Funkkanäle optimiert und sind in Presets für bestimmte Länder oder Regionen, Gruppen (GRP) und Kanäle (CH) unterteilt.

- Sie können die Empfangsfrequenz auf mehrere Arten einstellen:

• Manuell in MHz einstellen
• Manuell aus den voreingestellten Frequenzen auswählen
• Automatisch eine freie Frequenz aus einer Gruppe wählen

• Automatisch eine freie Frequenz aus einer Gruppe mit der benötigten Anzahl freier Frequenzen für Anwendungen mit mehreren Drahtlosmikrofonen wählen

• Wenn Sie den Empfänger zum ersten Mal einschalten, blinken das Symbol "NAME" und der Name des ersten einprogrammierten Presets.

Land wählen

Siehe Fig. A2 im Anhang.

- Um auch später (z.B. auf Auslandseinsatz) das Preset entsprechend dem Einsatzland wählen zu können, halten Sie den Einstellschalter gedrückt und drücken Sie die EIN/AUS-Taste.

1. Wählen Sie das gewünschte Preset (Ländercode), indem Sie den Einstellschalter nach oben oder unten drehen.

2. Drücken Sie kurz den Einstellschalter. Der Empfänger startet und zeigt automatisch den ersten Kanal ("CH") in der ersten gespeicherten Frequenzgruppe an. Der Empfänger befindet sich im SETUP Modus, sodass Sie leicht eine andere Frequenz einstellen können.

3. Drehen Sie im SETUP-Modus den Einstellschalter so oft nach oben oder unten, bis am Display die Frequenzanzeige erscheint.

4. Drücken Sie kurz den Einstellschalter.

5. Der MHz-Wert blinkt: Um den Wert zu erhöhen, drehen Sie den Einstellschalter kurz nach oben.

Um den Wert zu verringern, drehen Sie den Einstellschalter kurz nach unten.

1. Drücken Sie kurz den Einstellschalter.

2. Der kHz-Wert blinkt: Um den Wert zu erhöhen, drehen Sie den Einstellschalter kurz nach oben.

Um den Wert zu verringern, drehen Sie den Einstellschalter kurz nach unten.

Frequenz manuell in MHz einstellen Siehe Fig. A3 im Anhang.

1. Drehen Sie im SETUP-Modus den Einstellschalter so oft nach oben oder unten, bis am Display die Preset-Anzeige erscheint.

2. Drücken Sie kurz den Einstellschalter.

Frequenz manuell aus Preset wählen

Siehe Fig. A4.1.

	3. "NO CH" blinkt: Drehen Sie den Einstellschalter nach oben oder unten, um die Anzahl der benötigten Kanäle einzustellen (z.B. "8" für eine 8-Kanal-Anlage). Damit stellen Sie sicher, dass das System innerhalb derselben Frequenzgruppe immer genügend freie Frequenzen finden kann.4. Drücken Sie kurz den Einstellschalter.5. Drehen Sie den Einstellschalter nach oben oder unten, um eine Gruppe zu wählen.6. Drücken Sie kurz den Einstellschalter.7. Drehen Sie den Einstellschalter nach oben oder unten, um einen Kanal zu wählen.
Frequenz automatisch wählen für 1-Kanal-AnlageSiehe Fig. A4.2 im Anhang.	1. Drehen Sie im SETUP-Modus den Einstellschalter so oft nach oben oder unten, bis am Display die Anzeigen "Auto" und "CH" erscheinen.2. Drücken Sie kurz den Einstellschalter.3. Drehen Sie den Einstellschalter nach oben oder unten, um eine Gruppe zu wählen.4. Der Empfänger sucht automatisch die erste freie Frequenz und stellt diese ein.5. Falls keine freie Frequenz gefunden wurde, können Sie es nochmals versuchen (wählen Sie "REPEAT").
Frequenz automatisch wählen für Mehrkanal-AnlageSiehe Fig. A5 im Anhang.	1. Drehen Sie im SETUP-Modus den Einstellschalter so oft nach oben oder unten, bis am Display die Anzeigen "Auto" und "GRP" erscheinen.2. "NO CH" blinkt: Drehen Sie den Einstellschalter nach oben oder unten, um die Anzahl der benötigten Kanäle einzustellen (z.B. "4" für eine 4-Kanal-Anlage). Damit stellen Sie sicher, dass das System innerhalb derselben Frequenzgruppe immer genügend freie Frequenzen finden kann.3. Der Empfänger sucht automatisch eine Gruppe mit der gewählten Anzahl freier Frequenzen im gewählten Preset und stellt die erste freie Frequenz dieser Gruppe ein.4. Falls keine freie Frequenz gefunden wurde, können Sie es nochmals versuchen (wählen Sie "REPEAT").
Hinweis	Falls der Empfänger keine freie Gruppe/Frequenz findet:• Heben Sie den Squelch-Pegel allmählich an. Siehe S. 14, "Squelch einstellen".Achten Sie darauf, den Squelch-Pegel nie höher als unbedingt nötig einzustellen. Je höher die Ansprechschwelle (-100 dBm = Min., -82 dBm = Max.), desto geringer die Reichweite des Systems.
Ausschalten	Um maximale Betriebssicherheit zu gewährleisten, kann der Empfänger nur im SETUP-Modus ausgeschaltet werden. (Im SETUP-Modus wird das Symbol "LOCK" nicht angezeigt.)1. Wenn sich der Empfänger im LOCK-Modus befindet (das Display zeigt das Symbol "LOCK" an), müssen Sie den Empfänger in den SETUP-Modus umschalten: Drücken Sie ca. 2 Sekunden lang den Einstellschalter.Das Symbol "LOCK" erlischt.2. Drücken Sie ca. 2 Sekunden lang die EIN/AUS-Taste.
Empfänger montieren	Die Gürtelspange und der Kameraschuh-Adapter mit Montageplatte bieten Ihnen viele Möglichkeiten, den Empfänger an der Kleidung, an einer Kamera oder an einem externen Aufnahmegerät zu montieren.
GürtelspangeSiehe Fig. 5.	• Mit der Gürtelspange können Sie den Empfänger ganz einfach an einem Hosengürtel, am Tragegurt einer Umhängetasche oder auch am Handriemen einer Videokamera befestigen.
Kameraschuh-Adapter	Der mitgelieferte Kameraschuh-Adapter besteht aus dem Adapter selbst und einer damit verbundenen Montageplatte. In der Montageplatte befinden sich Gewindelöcher zur Befestigung des Empfängers in 7 verschiedenen Positionen.In den Adapter ist ein Gewindeanschluss für Standard-Kamerastative integriert.

Die Sicherungsschraube am Adapter dient zum sicheren Fixieren des Adapters am Kameraschuh.

1. Nehmen Sie die Gürtelspange (1) vom Empfänger ab.
2. Legen Sie den Kameraschuh-Adapter (2) auf die Rückseite des Empfängers.
3. Fixieren Sie mit der Gürtelspange (1) den Empfänger am Kameraschuh-Adapter (2).
4. Schieben Sie den Empfänger mit dem Adapter auf den Kameraschuh.
5. Ziehen sie die Sicherungsschraube (3) am Kameraschuh-Adapter fest, um den Empfänger zuverlässig und sicher auf der Kamera zu fixieren.

- Wenn Sie den Empfänger in einer anderen Position (z.B. weiter vorne oder weiter hinten) an der Kamera befestigen wollen:

1. Lösen Sie die Befestigungsschraube (4) des Adapters (5) und nehmen Sie den Adapter von der Montageplatte (6) ab.
2. Befestigen Sie den Adapter (5) mit der Befestigungsschraube (4) in der gewünschten Position an der Montageplatte (6).
3. Nehmen Sie die Gürtelspange (1) vom Empfänger ab.
4. Legen Sie den Kameraschuh-Adapter (2) auf die Rückseite des Empfängers.
5. Fixieren Sie mit der Gürtelspange (1) den Empfänger am Kameraschuh-Adapter (2).
6. Schieben Sie den Empfänger mit dem Adapter auf den Kameraschuh.
7. Ziehen sie die Sicherungsschraube (3) am Kameraschuh-Adapter fest, um den Empfänger zuverlässig und sicher auf der Kamera zu fixieren.

Zum Befestigen des Empfängers an glatten Oberflächen empfehlen wir die Verwendung handelsüblicher selbstklebender Klettbänder.

1. Ziehen Sie die Schutzfolie von der Rückseite eines Stücks Klettband ab.
2. Drücken Sie das Klettband fest an der gewünschten Stelle auf die Trägerfläche an.
3. Ziehen Sie die Schutzfolie von der Rückseite eines weiteren Stücks Klettband ab und drücken Sie das Klettband fest an der Rückseite des Empfängers an.

4. Drücken Sie den Empfänger auf das Klettband auf der Trägerfläche an. Bewegen Sie dabei den Empfänger leicht nach vor und zurück, damit die Klettbänder sicher ineinander eingreifen können.

5. Verbinden Sie die LINE OUT-Buchse des Empfängers mit dem gewünschten Linepegel-Eingang der Kamera bzw. des Aufnahmegeräts. Verwenden Sie dazu das mitgelieferte Verbindungskabel mit 2,5-mm-Mono-Klinkenstecker (1) und XLR-Stecker (2). Mit dem ebenfalls mitgelieferten Verbindungskabel mit 2,5-mm-Mono-Klinkenstecker und 3,5-mm-Mono-Klinkenstecker können Sie den PR4500 an eine Kamera mit 3,5-mm-Klinkenbuchse anschließen.

6. Wenn Sie einen Kopfhörer verwenden wollen, schließen Sie diesen an die HP OUT-Buchse des Empfängers an.

7. Stellen Sie die gewünschte Lautstärke ein (Siehe Kapitel "Lautstärke des Kopfhörers einstellen").

8. Um Brummeinstreuungen zu vermeiden, stecken Sie an die LINE OUT-Buchse nur Kabel mit einer maximalen Länge von 3 m an!

9. Die Lautstärkeeinstellung wirkt nur auf den Kopfhörerausgang HP OUT. Der LINE OUT-Ausgang wird dadurch nicht beeinflusst.
10. Der Pegel des LINE OUT-Ausgangs ist nicht einstellbar. Um optimale Ergebnisse zu erzielen, stellen Sie die Eingangsempfindlichkeit des Senders und der Kamera so ein, wie in der jeweiligen Bedienungsanleitung beschrieben.

Siehe Fig. 6.

Alternative Positionen:

Siehe Fig. 7.

Klettverschluss

Empfänger an externes Gerät anschließen

Siehe Fig. 8.

Hinweis

Neben den in Kapitel 3 beschriebenen Grundfunktionen bietet der Empfänger noch eine Reihe weiterer Funktionen.

Störfrequenzen suchen ("Field Scan")

Die Funktion Field Scan untersucht den gesamten Frequenzbereich automatisch auf Störfrequenzen.

Innerhalb des Frequenzbereichs werden alle Frequenzen im Abstand von 100 kHz überprüft. Frequenzen, deren Feldstärke den eingestellten Schwellenwert übersteigt, gelten als Störfrequenzen und werden in einer Ergebnisliste gespeichert. Nach dem Ende des Suchvorgangs können Sie die Ergebnisliste abfragen. Der Empfänger kann maximal 7 Störfrequenzen oder 3 Störbereiche mit unterer und oberer Grenzfrequenz speichern. Sobald das Ende des untersuchten Frequenzbereichs (Stop-Frequenz) erreicht ist oder die Ergebnisliste voll ist, wird der Suchvorgang automatisch beendet.

Siehe Fig. A6 im Anhang.

1. Drehen Sie im SETUP-Modus den Einstellschalter so oft nach oben oder unten, bis am Display die Anzeige "FIELD" erscheint, und drücken Sie kurz den Einstellschalter.
2. Mit dem Befehl "RUN" können Sie den Suchvorgang starten, mit "ESCAPE" zum Menü "FIELD" zurückkehren.
3. Während des Suchvorgangs wird der Ausgang des Empfängers stumm geschaltet, das Display zeigt die überprüften Frequenzen in MHz an.
4. Wenn der Suchvorgang die Stop-Frequenz erreicht hat, wird der Suchvorgang automatisch beendet. Am Display erscheint die Meldung "READY". Wenn keine Störfrequenzen gefunden wurden, erscheint die Meldung "CLEAN".
5. Um die gefundenen Störfrequenzen nacheinander abzufragen, drücken Sie kurz den Einstellschalter und drehen Sie den Einstellschalter jeweils kurz nach oben. Nach der letzten Störfrequenz erscheint die Option "ESCAPE" (siehe Schritt 2).

Suchvorgang unterbrechen:

- Sie können den Suchvorgang jederzeit unterbrechen, indem Sie kurz den Einstellschalter drücken. Am Display erscheint die Meldung "PAUSE".

1. Um die gefundenen Störfrequenzen nacheinander abzufragen, drücken Sie kurz den Einstellschalter und drehen Sie den Einstellschalter jeweils kurz nach oben. Nach der letzten Störfrequenz erscheint die Option "CONT."

2. a) Wenn Sie den Suchvorgang fortsetzen wollen, drücken Sie kurz den Einstellschalter. Der Empfänger untersucht das restliche Frequenzband. b) Wenn Sie den Suchvorgang abbrechen wollen, drehen Sie den Einstellschalter kurz nach oben. Es erscheint die Option "ESCAPE".

Speicherüberlauf:

Wenn die Ergebnisliste bereits vor dem Erreichen der Stop-Frequenz voll ist, wird der Suchvorgang abgebrochen. Am Display erscheint die Meldung "FULL".

- Folgen Sie Schritt 1 bis 2 im Kapitel "Suchvorgang unterbrechen".

Squelch einstellen

- Sie können den Squelch-Pegel von -100 dBm bis -82 dBm in 6-dB-Schritten einstellen (-100/-94/-88/-82).

Siehe Fig. A7 im Anhang.

Hinweis

- Achten Sie darauf, den Squelch-Pegel nie höher als unbedingt nötig einzustellen. Je höher die Ansprechschwelle (-100 dBm = Min., -82 dBm = Max.), desto geringer die Reichweite des Systems.

Gehörschutz-Limiter

Der Gehörschutz-Limiter begrenzt den Kopfhörer-Ausgangspegel des Empfängers auf einen fix eingestellten Wert. Der Schalldruck am Ohr hängt vom verwendeten Ohrhörer ab.

1. Sie können den Limiter ein- ("ON") und ausschalten ("OFF").

2. Um die gewählte Einstellung zu speichern, drücken Sie kurz den Einstellschalter.

3. Um Hörschäden zu vermeiden, schalten Sie den Gehörschutz-Limiter immer ein.

4. Die Empfindlichkeit des menschlichen Gehörs gegenüber auditivem Stress ist individuell unterschiedlich. AKG kann daher keinerlei Haftung für eventuelle Hörschäden übernehmen.

- Sie können folgende Informationen über Ihren Empfänger in dieser Reihenfolge abrufen:

• Firmware-Version (z.B. "F 2.30")
• Preset-Version (z.B. "P 1.76")
• Frequenzband (z.B. "b 7.A5")

Siehe Fig. A8 im Anhang.

Info

Siehe Fig. A9 im Anhang.

5 Reinigung

- Zum Reinigen der Oberflächen des Empfängers verwenden Sie am besten ein mit Wasser befeuchtetes weiches Tuch.

Fehler	Mögliche Ursache	Behebung
Kein Ton.	1. Keine Batterien im Sender.2. Sender oder Empfänger ausgeschaltet.3. Sender auf andere Frequenz eingestellt als Empfänger.4. Keine Batterien im Empfänger.5. Batterien falsch im Empfänger eingelegt.6. Empfängerbatterien oder -akku leer.7. Sender ist zu weit vom Empfänger entfernt oder SQUELCH-Pegel zu hoch eingestellt.8. Hindernisse zwischen Sender und Empfänger.9. Sender zu nahe bei metallischen Gegenständen.	1. Batterien in Sender einlegen.2. Sender/Empfänger einschalten.3. Sender auf gleiche Frequenz wie Empfänger einstellen.4. Batterien in Empfänger einlegen.5. Batterien entsprechend Polaritätskennzeichnung (+/-) im Batteriefach neu einlegen.6. Neue Batterien in den Empfänger einlegen bzw. Akku laden.7. Näher zum Sender gehen oder SQUELCH-Pegel verringern.8. Hindernisse entfernen.9. Störende Gegenstände entfernen oder Sender weiter entfernt aufstellen.
Rauschen, Krachen, unerwünschte Signale. 1.	Antennenposition.2. Störungen durch andere Drahtlosanlagen, Fernsehen, Radio, Funkgeräte oder schadhafte Elektrogeräte oder -installation.	1. Sender/Antenne an einer anderen Stelle aufstellen.2. Störende bzw. schadhafte Geräte ausschalten oder Sender und Empfänger auf andere Frequenz einstellen; Elektroinstallation überprüfen lassen.
Verzerrungen. • Störungen durch andere Drahtlosanlagen, Fernsehen, Radio, Funkgeräte oder schadhafte Elektrogeräte oder -installation.		• Störende bzw. schadhafte Geräte ausschalten oder Sender und Empfänger auf andere Frequenz einstellen; Elektroinstallation überprüfen lassen.
Kurzzeitiger Tonausfall ("Dropouts") an manchen Stellen des Aktionsbereichs.	• Antennenposition. • Sender/Antenne an einer anderen Stelle aufstellen. Falls Dropouts bestehen bleiben, kritische Stellen markieren und vermeiden.
Fehlermeldungen und Warnungen Fehler Behebung
"REC.ACC" • Beim Laden des BP4000 wurde ein empfohlener RECOVERY-Zyklus nicht ausgeführt. Restspielzeit wird nicht mehr angezeigt.		• Einstellschalter kurz drücken und beim nächsten Laden einen RECOVERY-Zyklus ausführen.
"ERR.BAT" • Zu hohe Lautstärke bei zu geringer Batteriespannung. Der Limiter wird automatisch aktiviert, um eine vorzeitige Abschaltung zu vermeiden.		• Einstellschalter kurz drücken, um den Limiter in den zuletzt aktiven Zustand zurückzusetzen.Lautstärke reduzieren oder Batterien/BP4000 austauschen/laden.
"LO BAT" • Kapazität der Batterien/des BP4000 ge-ringer als 20%.		• Batterien/BP4000 austauschen/laden.
"NO RF" 1. Pegel des Empfangssignals war kurzzeitig zu gering (Dropout).2. Funksignal nach 10 s immer noch zu schwach, Warnung erscheint wieder.		1. Einstellschalter kurz drücken. (Warnung verschwindet.)2. Sender/Antenne an einer anderen Stelle aufstellen. Falls Dropouts bestehen bleiben, kritische Stellen markieren und vermeiden.
Alle anderen Fehlermeldungen ("ERR.XXX") • nterner Fehler. 1. Empfänger ausschalten und nach ca.10 Sekunden wieder einschalten.2. Wenden Sie sich möglichst bald an Ihren AKG-Händler, auch wenn der Fehler behoben scheint.
Trägerfrequenzbereich: 500,1 - 821,5 MHz (mehrere Bänder, je nach Modell)
Schaltbandbreite: je nach Band bis zu 31,5 MHz / 25 kHz
Modulation: FM
Audioformate: Mono
Expander: kompatibel mit WMS4500
Deemphase: 150 μs
Audioübertragungsbereich: 35 - 20.000 Hz
Klirrfaktor bei 1 kHz: < 0,8% typ.
Signal/Rauschabstand LINE-Ausgang: typ. 100 dB(A)
Squelch-Einsatzschwelle: -100, -94, -88, -82 dBm, einstellbar
Kopfhörerausgang HP OUT: 3,5 mm Stereoklinkenbuchse,Nennausgangspegel: 387 mV = 10 mW an 150 Ohmmax. Leistung: 100 mW/Kanal,Signal/Rauschabstand: typ. 90 dB(A)
LINE-Ausgang LINE OUT: 2,5-mm-MonoklinkenbuchseNennausgangspegel: 316 mV eff. (-10 dBV)Ausgangsimpedanz: 600 Ohm typ.Klirrfaktor: < 0.5%Signal/Rauschabstand: typ. 100 dB(A)
Bedienelemente: EIN/AUS-Taste, Einstelltaster, LCD mit Hintergrundbeleuchtung, Status-LED,Audiopegel-LED
Stromversorgung:	2 AA-Batterien oder Akku BP4000
Betriebszeit:	6 – 12 h
Betriebstemperatur:	-10°C bis +50°C
Abmessungen:	70 x 90 x 25 mm
Nettogewicht mit Batterien: 165 g

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

Page

Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten
