IVM4500 IEM - Empfänger AKG - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts IVM4500 IEM AKG als PDF.
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
| Produkttyp | Empfänger für In-Ear-Monitoring |
| Marke | AKG |
| Modell | IVM4500 IEM |
| Frequenzbänder | 650–680 MHz, 720–750 MHz, 760–790 MHz, 790–820 MHz, 835–865 MHz, 500–530 MHz, 570–600 MHz, 600–630 MHz |
| Antenne | Abgestimmt, Länge je nach Band (90–135 mm) |
| Audioausgang | 3,5 mm Stereoklinke |
| Lautstärkeregler | Drehregler (Poti 10 kOhm) |
| Stromversorgung | 2 AA-Batterien oder Akkus |
| Abmessungen (ca.) | 100 x 60 x 25 mm |
| Gewicht (ca.) | 150 g (mit Batterien) |
| Gehäuse | Kunststoff, robust mit Gürtelclip |
| Display | LCD mit Hintergrundbeleuchtung |
| Anzeigen | Zweifarbige LED, Farbcode-Abdeckung |
| Modulation | FM |
| Reichweite | Bis zu 100 m (abhängig von Umgebung) |
| Kopfhörerimpedanz | Niedrig (16–32 Ohm empfohlen) |
| Zubehör | Gürtelclip, Farbcode-Set, Warnschild |
| Pflege | Mit weichem, trockenem Tuch reinigen; keine aggressiven Reinigungsmittel |
| Sicherheit | Nur zugelassene Netzteile verwenden; Gerät nicht öffnen; bei Beschädigung Fachmann konsultieren |
| Reparierbarkeit | Ersatzteile laut Stückliste verfügbar; Reparatur durch qualifiziertes Personal |
Häufig gestellte Fragen - IVM4500 IEM AKG
Wie schalte ich den IVM4500 IEM Empfänger ein?
Der Empfänger wird über den Dreh-Drück-Schalter eingeschaltet. Drehen Sie ihn nach rechts, bis das Display aufleuchtet.
Welche Batterien werden benötigt?
Verwenden Sie zwei AA-Batterien oder wiederaufladbare Akkus. Beachten Sie die Polarität im Batteriefach.
Wie stelle ich die Lautstärke ein?
Die Lautstärke wird mit dem Volume-Pot (Drehknopf) eingestellt. Drehen Sie im Uhrzeigersinn für lauter.
Welches Frequenzband soll ich wählen?
Wählen Sie ein Band, das in Ihrer Region lizenzfrei ist und keine Störungen durch andere Sender aufweist. Die Bänder sind auf dem LCD-Display einstellbar.
Wie verbinde ich den Empfänger mit dem Sender?
Stellen Sie sicher, dass Sender und Empfänger auf demselben Frequenzkanal arbeiten. Die Synchronisation erfolgt automatisch nach dem Einschalten.
Kann ich mehrere Empfänger gleichzeitig verwenden?
Ja, mehrere Empfänger können mit einem Sender verwendet werden. Jeder Empfänger muss auf die gleiche Frequenz eingestellt sein.
Wie reinige ich den Empfänger?
Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden oder alkoholhaltigen Reiniger.
Was bedeuten die LED-Anzeigen?
Die zweifarbige LED zeigt den Betriebszustand an: Grün = Signal empfangen, Rot = kein Signal oder schwache Batterie.
Wie tausche ich die Antenne aus?
Die Antenne kann durch Lösen der Ringmutter ausgetauscht werden. Verwenden Sie nur Antennen mit der korrekten Länge für Ihr Frequenzband.
Wo finde ich Ersatzteile?
Ersatzteile sind in der Stückliste der Bedienungsanleitung aufgeführt. Bestellen Sie die Teile über den AKG-Kundendienst oder autorisierte Händler.
Benutzerfragen zu IVM4500 IEM AKG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch IVM4500 IEM - AKG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IVM4500 IEM von der Marke AKG.
BEDIENUNGSANLEITUNG IVM4500 IEM AKG
| Frequency range, Mhz | |
| Band 1 | 650-680 |
| Band 3 | 720-750 |
| Band 4 | 760-790 |
| Band 5 | 790-820 |
| Band 6 | 835-865 |
| Band 7 | 500-530 |
| Band 8 | 570-600 |
| Band 9 | 600-630 |

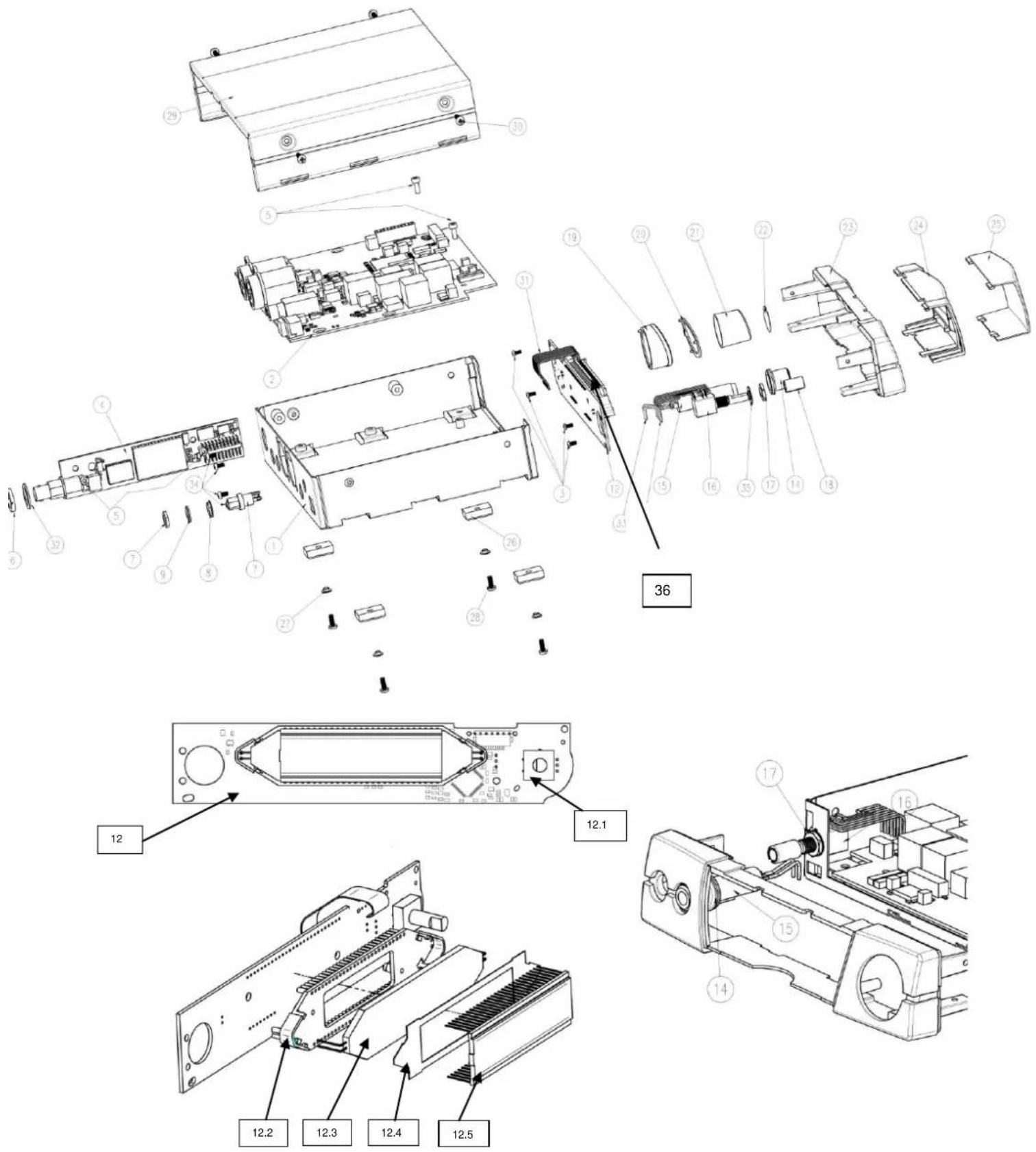

SST4 3050Z00... / SST4500 3095H00...
Parts list / Stückliste
| Description | Pos. | Part numberBestellnummer | QuantityStück | Bezeichnung | |
| SST4 | SST4500 | ||||
| Bottom assy. | 1 | 3050M10010 | 1 | 1 | Gehäuse unten |
| Mainboard assy. | 2 | 3050M01010 | 1 | 1 | Hauptprint, komplett |
| Screw | 3 | 7500D25000 | 4 | 4 | Schraube |
| RF board, complete | 4 | 3050M030* | 1 | 1 | HF-Print, komplett |
| Screw M3x8 | 5 | 0912D30000 | 4 | 4 | Schraube M3x8 |
| Ring nut | 6 | 2841Z10010 | 1 | 1 | Ringmutter |
| DC-Jack mountend | 7 | 0110E02710 | 1 | 1 | DC-Buchse |
| Insulating | 8 | 3000Z38010 | 1 | 1 | Isolierung |
| Insulating disc | 9 | 3000Z39010 | 1 | 1 | Isolierscheibe |
| Front board complete | 12 | 3050M02010 | 1 | - | Front Print, komplett |
| Front board complete | 12 | 3050M02020 | - | 1 | Front Print, komplett |
| Jog dial switch | 12.1 | 0040E02000 | 1 | 1 | Dreh-Drück-Schalter |
| Displayholder | 12.2 | 3050Z15010 | 1 | 1 | Displayhalter |
| Backlight | 12.3 | 0013E01950 | 1 | 1 | Displaybeleuchtung |
| Cover | 12.4 | 3200Z15010 | - | 1 | Abdeckung |
| Display | 12.5 | 0050E00090 | 1 | - | Display |
| Display | 12.5 | 0050E00130 | - | 1 | Display |
| Adaptor 6,3 | 14 | 3000Z55010 | 1 | - | Adapter |
| Adaptor 6,3 | 14 | 3000Z55020 | - | 1 | Adapter |
| 6,3 stereo jack | 15 | 0017E03600 | 1 | 1 | 6,3 stereo Buchse |
| Poti 10kOhm log x2 | 16 | 0021E05960 | 1 | 1 | Poti 10kOhm log x2 |
| Hex nut | 17 | part of pos. 16 | 1 | 1 | Mutter |
| Knob | 18 | 3050Z13010 | 1 | - | Knopf |
| Knob | 18 | 3050Z13020 | - | 1 | Knopf |
| Colorcode holder | 19 | 3050Z11010 | 1 | - | Farbcodehalter |
| Colorcode | 20 | 3050Z12010 | 1 | - | Farbcode |
| Shuttle Button | 21 | 3000M20110 | 1 | - | Knopf |
| Shuttle Button | 21 | 3200M15010 | - | 1 | Knopf |
| Label AKG | 22 | 3000Z37010 | 1 | Schild AKG | |
| Label AKG | 22 | 4786S00010 | - | 1 | Schild AKG |
| Front | 23 | 3000Z22160 | 1 | Frontplatte | |
| Front compl. | 23 | 3095M10010 | - | 1 | Frontplatte kompl. |
| Displaycover | 24 | 3000Z23060 | 1 | - | Displayabdeckung |
| Displayglass | 25 | 3000Z24010 | 1 | - | Displayglas |
| Housing Foot | 26 | 3000Z20010 | 4 | 4 | Gehäuse Fuß |
| Bush | 27 | 3000Z21010 | 4 | 4 | Hülse |
| Screw | 28 | 7985D30110 | 4 | 4 | Schraube |
| Cover | 29 | 3000Z15010 | 1 | 1 | Gehäusedeckel |
| Screw | 30 | 7985D30120 | 4 | 4 | Schraube |
| Cable 3-pol | 33 | 0110E02910 | 1 | 1 | Kabel 3-pol |
| Cable 10-pol | 31 | 0110E03070 | 2 | 2 | Kabel 10-pol |
| Screw | 34 | 7985D25020 | 4 | 4 | Schraube |
| Washer flat | 35 | part of pos. 16 | 1 | 1 | Scheibe |
| Protection foil | 36 | 3000Z56020 | 1 | 1 | Schutzfolie |
*) Last 2 digits of part number according to frequency see table below.
When ordering please always state for which band, frequency-set and power a board is needed!!!
*) Letzte Stelle der Bestellnummer gemäß Frequenzband siehe untenstehende Tabelle.
Bei Bestellungen bitte immer angeben, für welches Band, Frequenz-Set und Leistung ein Print benötigt wird!!!
SST4
| Frequency band and power / Frequenzband und Leistung | |||||||||||||||
| Pos | 3050M030..* | BD3-CR10mW | BD5-EU50mW | BD5-US100mW | BD5-JP10mW | BD5-HO10mW | BD5-TH50mW | BD5-IL10mW | BD6-EU50mW | BD6-ISM10mW | BD7-EU50mW | BD7-US100mW | BD8-EU50mW | BD8-US100mW | |
| 4 | 30 | 1 | - | - | - | - | - | - | - | - | - | - | - | - | |
| 4 | 50 | - | 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | - | - | - | |
| 4 | 60 | - | - | - | - | - | - | - | 1 | 1 | - | - | - | - | |
| 4 | 70 | - | - | - | - | - | - | - | - | - | 1 | 1 | - | - | |
| 4 | 80 | - | - | - | - | - | - | - | - | - | - | - | 1 | 1 | |
| Range, Mhz | 720-750 | 790-820 | 835-865 | 500-530 | 570-600 | ||||||||||
SST4500
| Frequency band and power / Frequenzband und Leistung | |||||||||||||||
| Pos | 3050M030..* | BD1 50mW | BD1 100mW | BD3-A 50mW | BD4 50mW | BD4 100mW | BD5-IL 10mW | BD5-JA 10mW | BD5-TH 50mW | BD7 50mW | BD7 100mW | BD8 50mW | BD9 50mW | BD9-U 50mW | |
| 4 | 10 | 1 | 1 | - | - | - | - | - | - | - | - | - | - | - | |
| 4 | 30 | - | - | 1 | - | - | - | - | - | - | - | - | - | - | |
| 4 | 40 | - | - | - | 1 | 1 | - | - | - | - | - | - | - | - | |
| 4 | 50 | - | - | - | - | - | 1 | 1 | 1 | - | - | - | - | - | |
| 4 | 70 | - | - | - | - | - | - | - | - | 1 | 1 | - | - | - | |
| 4 | 80 | - | - | - | - | - | - | - | - | - | - | 1 | - | - | |
| 4 | 90 | - | - | - | - | - | - | - | - | - | - | - | 1 | 1 | |
| Range, Mhz | 650-680 | 720-750 | 760-790 | 790-820 | 500-530 | 570-600 | 600-630 | ||||||||

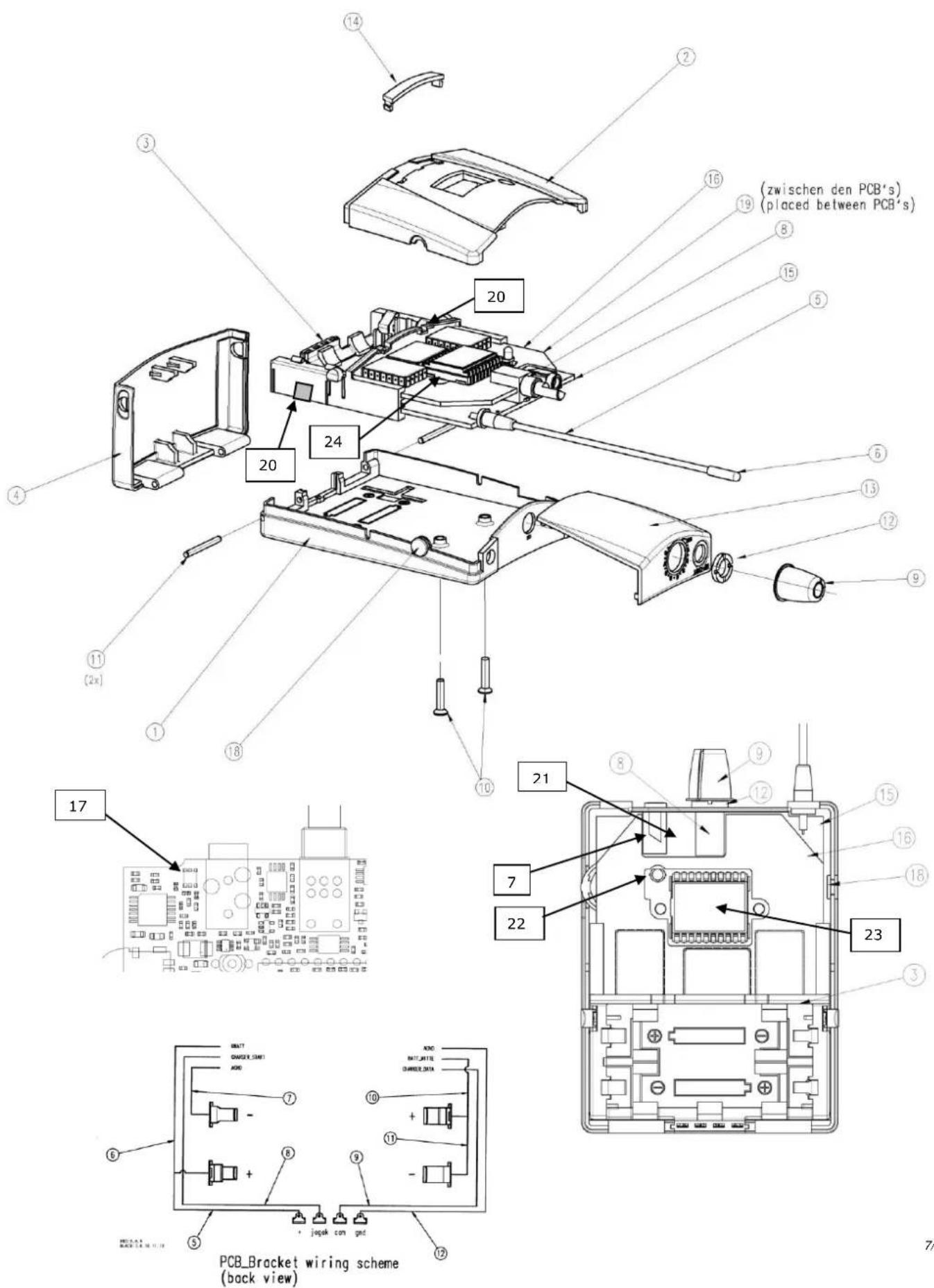

SPR4 3051Z00...
SPR4500 3096H00...
Parts list / Stückliste
| Description | Pos. | Part numberBestellnummer | QuantityStück | Bezeichnung | |
| SPR4 | SPR4500 | ||||
| Housing complete | 1,2,4 | 3051M96030 | 1 | - | Gehäuse komplett |
| Housing complete | 1,2,4 | 3096M06010 | - | 1 | Gehäuse komplett |
| Board bracket-assy. | 3 | 3002M05010 | 1 | Gehäuserahmen, komplett | |
| Board bracket-assy. | 3 | 3002M05020 | - | 1 | Gehäuserahmen, komplett |
| Battery cover | 4 | 3002Z09010 | 1 | - | Batteriedeckel |
| Antenna assy. | 5 | 3002M21020 | 1 | - | Antenne, komplett |
| Antenna assy.** | 5 | 3002M21040 | - | 2 | Antenne, komplett** |
| Rubber cap | 6 | 2890Z18010 | 1 | 1 | Kappe |
| 3,5 stereo jack | 7 | 0017E15030 | 1 | 1 | 3,5 stereo Buchse |
| Volume-Pot | 8 | 0021E05940 | 1 | 1 | Volume -Pot |
| Knob | 9 | 3051Z12010 | 1 | 1 | Knopf |
| Screw M2,5x12 | 10 | 0965D25090 | 2 | 1 | Schraube M2,5x12 |
| Cylinder pin | 11 | 0007D20050 | 2 | 1 | Zylinderstift |
| Nut | 12 | 3051Z11010 | 1 | 1 | Mutter |
| Display cover | 13 | 3002Z08020 | 1 | - | Display - Abdeckung |
| Color code cover | 14 | 3002Z16010 | 1 | - | Farbcode - Abdeckung |
| Main board complete | 15 | 3051M01010 | 1 | - | Hauptprint, komplett |
| Main board complete | 15 | 3096M01010 | - | 1 | Hauptprint, komplett |
| RF board complete | 16 | 3051M020..* | 1 | - | HF-Print, komplett |
| RF board complete | 16 | 3096M020..* | - | 1 | HF-Print, komplett |
| SMD-Coil | 17 | 9023E03400 | 1 | 1 | SMD-Spule |
| Plastic plug | 18 | 3051Z13010 | 1 | 1 | Kunststoffstoppel |
| Shielding gasket | 19 | 3051Z14010 | 1 | 1 | Schirmgewebe |
| Small plate | 20 | 3051Z18010 | 2 | - | Plättchen |
| Jack socket cap | 21 | 3051Z16010 | 1 | - | Klinkenkappe |
| Jack socket cap | 21 | 3203Z12010 | - | 1 | Klinkenkappe |
| Bicolor LED | 22 | 9014E00710 | 1 | 1 | LED zweifarbig |
| LCD Display | 23 | 0050E00050 | 1 | - | LCD Display |
| LCD Display | 23 | 0050E00120 | - | 1 | LCD Display |
| Display backlight | 24 | 0013E01970 | 1 | 1 | Displaybelauchtung |
| Spring | 25 | 9999N07540 | - | 2 | Feder |
| Button | 26 | 3202Z10010 | - | 2 | Knopf |
| Spring cover | 27 | 3202Z11010 | - | 2 | Federabdeckung |
| Label AKG | 28 | 4786S00010 | - | 1 | Label AKG |
| Belt-clamp | - | 3002Z10010 | 1 | 1 | Gürtelclip |
| Color code set | - | 3002Z17010 | 1 | - | Farbcode - Set |
| Warning label | - | 9110U36100 | 1 | 1 | Warnschild |
*) Letzte Stelle der Bestellnummer gemäß Frequenzband siehe untenstehende Tabelle.
Bei Bestellungen bitte immer angeben, für welches Band und Frequenz-Set ein Print benötigt wird!!!
**) Ablängen, siehe Tabelle auf der nächsten Seite
SPR4
| Frequency band / Frequenzband | |||||||||||||||
| Pos | 3051M020..* | BD3-CR | BD5-EU | BD5-US | BD5-JP | BD5-HO | BD5-TH | BD5-IL | BD6-EU | BD6-ISM | BD7-EU | BD7-US | BD8-EU | BD8-US | |
| 16 | 30 | 1 | - | - | - | - | - | - | - | - | - | - | - | - | |
| 16 | 50 | - | 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | - | - | - | |
| 16 | 60 | - | - | - | - | - | - | - | 1 | 1 | - | - | - | - | |
| 16 | 70 | - | - | - | - | - | - | - | - | - | 1 | 1 | - | - | |
| 16 | 80 | - | - | - | - | - | - | - | - | - | - | - | 1 | 1 | |
| Range, Mhz | 720-750 | 790-820 | 835-865 | 500-530 | 570-600 | ||||||||||
SPR4500
| Frequency band / Frequenzband | ||||||||||||
| Pos | 3096M020..* | BD1 | BD3 | BD4 | BD5-JA | BD5-TH | BD5-IL | BD7 | BD8 | BD9 | BD9-U | |
| 16 | 10 | 1 | - | - | - | - | - | - | - | - | - | |
| 16 | 30 | - | 1 | - | - | - | - | - | - | - | - | |
| 16 | 40 | - | - | 1 | - | - | - | - | - | - | - | |
| 16 | 50 | - | - | - | 1 | 1 | 1 | - | - | - | - | |
| 16 | 70 | - | - | - | - | - | - | 1 | - | - | - | |
| 16 | 80 | - | - | - | - | - | - | - | 1 | - | - | |
| 16 | 90 | - | - | - | - | - | - | - | - | 1 | 1 | |
| Range, Mhz | 650-680 | 720-750 | 760-790 | 790-820 | 500-530 | 570-600 | 600-630 | |||||
| Antenna length "L" in mm | 111 | 90 | 135 | 111 | ||||||||

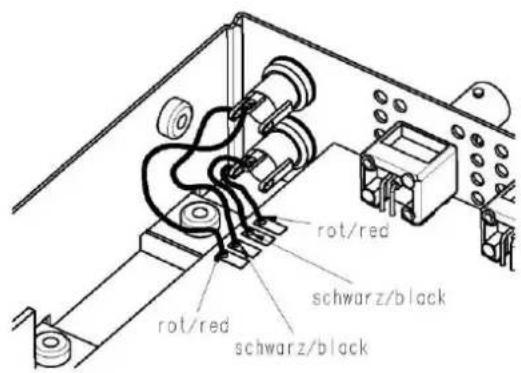

Parts list / Stückliste
| Description | Pos. | Part numberBestellnummer | QuantityStück | Bezeichnung |
| Front panel | 1 | 3000Z22130 | 1 | Frontplatte |
| Powerswitch assy. | 4 | 2997M01010 | 1 | Schalter kompl. |
| On-off button | 5 | 3000Z48010 | 1 | On-off Knopf |
| Shuttlecover | 6 | 3000Z47010 | 1 | Abdeckung |
| Screw M3x8 | 8 | 7985D30110 | 8 | Schraube M3x8 |
| Colorcode transparent | 9 | 3000Z36020 | 1 | Farbcode transparent |
| Holder for shuttlecover | 10 | 3000Z50010 | 1 | Abdeckungshalterung |
| Bottom assy. | 11 | 3000M17020 | 1 | Gehäuse |
| Cover | 12 | 3000Z15010 | 1 | Gehäusedeckel |
| Housing foot | 13 | 3000Z20010 | 4 | Fuß |
| Bush | 14 | 3000Z21010 | 4 | Hülse |
| Label | 15 | 3000Z37010 | 1 | Schild |
| Cable compl. w. DC-socket | 16 | 0110E02710 | 2 | Kabel kompl. mit DC-Buchse |
| Insulating | 17 | 3000Z38010 | 2 | Isolierscheibe |
| Insulating disc | 18 | 3000Z39010 | 2 | Isolierscheibe |
| Ring nut | 19 | 2841Z10010 | 5 | Ringmutter |
| Washer | 20 | 9999N06050 | 5 | Sicherungsscheibe |
| Screw | 21 | 7500D25000 | 2 | Schraube |
| Screw M3x12 | 22 | 7985D30120 | 7 | Schraube M3x12 |
| Board compl. | 23 | 3053M01010 | 1 | Print kompl. |
| Heatsink | 24 | 3053Z05010 | 1 | Kühlkörper |
| Fan | 25 | 0027E00710 | 1 | Lüfter |
| Grommet | 26 | 9999N07460 | 2 | Tülle |
| Front assy. | 27 | 3053M05010 | 1 | Frontabdeckung |
| Screw M2,5 | 28 | 7985D25030 | 2 | Schraube M2,5 |
| Nut M2,5 | 29 | 0934D25030 | 2 | Mutter M2,5 |
| Fan protection wire | 30 | 3053Z07020 | 1 | Lüftersicherung |
| Amplifier IC | 31 | 9015E43530 | 1 | HF-Verstärker IC |
| Cable for PSU | - | 0110E02570 | 1 | Kabel für PSU |
Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen
Marke : AKG
Modell : IVM4500 IEM
Kategorie : Empfänger
