Marke	HUSQVARNA
Modell	WS 482 HF
Produkttyp	Wandbetonsäge
Gewicht der Sägeeinheit	27 kg
Gewicht des Sägeschlittens	3,7 kg
Gewicht der Schiene 1200 mm	9,5 kg
Gewicht der Schiene 2000 mm	19 kg
Gewicht des Blattschutzes 800 mm	13 kg
Gewicht des Blattschutzes 1000 mm	16 kg
Max. Blattdurchmesser	1600 mm
Min. Blattdurchmesser	600 mm
Max. Schnitttiefe	730 mm
Max. Wellenleistung	19 kW
Drehzahl der Abtriebswelle	0 - 1200 U/min
Drehzahlbereiche	Gang 1: 600-900 U/min, Gang 2: 800-1200 U/min
Stromversorgung	Motoraggregat Husqvarna PP 480 HF (Hochfrequenz)
Kühlung	Wasserkühlung, max. Druck 7 bar, min. Durchfluss 3,5 l/min
Blattbremse	Automatisch, Stopp in wenigen Sekunden
Schutzklasse	IP 65
Schallleistungspegel	108 dB(A) gemessen, 109 dB(A) garantiert
Schalldruckpegel am Ohr	85 dB(A)

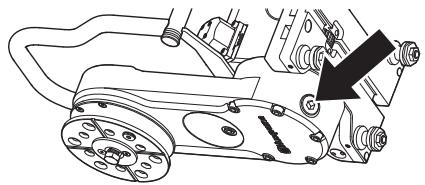

Schmierung	Husqvarna Öl 150 (EP 150 Getriebeöl) – 3 dl im Sägearm
Wartungsintervall	Alle 100 Stunden: Wartung bei einem autorisierten Händler
Lieferumfang	Sägeeinheit, Schienen 1,2 m und 2 m, Sägeschlitten, 4 Wandbefestigungen, Schienenhalterung, Anschluss, Blattschutz 800 oder 1000 mm, Werkzeugsatz, Reinigungsbürste, Handbuch

Häufig gestellte Fragen - WS 482 HF HUSQVARNA

Welche PSA muss ich bei der Verwendung der WS 482 HF tragen?

Tragen Sie einen Schutzhelm, Gehörschutz, eine Schutzbrille oder ein Gesichtsschutzschild, eine Atemschutzmaske, feste Handschuhe, eng anliegende Kleidung und Sicherheitsstiefel mit Stahlkappe.

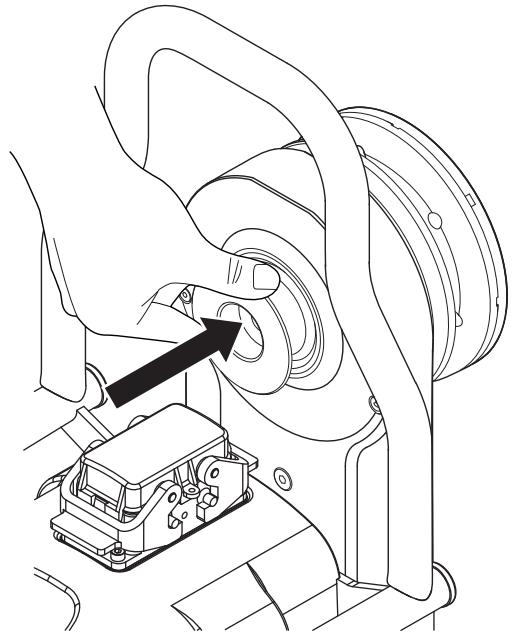

Wie montiere ich das Blatt richtig an der Säge?

Trennen Sie zuerst das Stromkabel. Reinigen Sie die Flansch- und Blattoberflächen. Überprüfen Sie die Drehrichtung (der freiliegende diamantierte Teil muss in Drehrichtung zeigen). Befestigen Sie den Außenflansch, das Blatt und die Nabe mit einem Anzugsmoment von 70-80 Nm. Schieben Sie die Welle in den Sägearm und ziehen Sie sie mit einem Schlüssel fest.

Welches Motoraggregat wird mit der WS 482 HF verwendet?

Diese Säge ist ausschließlich für die Verwendung mit dem Husqvarna PP 480 HF Motoraggregat ausgelegt. Jede andere Verwendung ist untersagt.

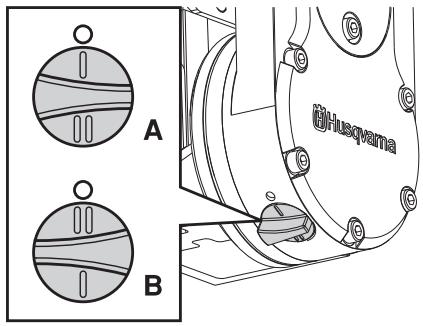

Wie stelle ich die Schnittgeschwindigkeit ein?

Verwenden Sie den Geschwindigkeitswähler, um zwischen zwei Bereichen zu wählen: Gang 1 (600-900 U/min) für harten Beton, Gang 2 (800-1200 U/min) für weicheren Beton. Stellen Sie sicher, dass der Knauf in einer Position eingerastet ist, um Schäden am Getriebe zu vermeiden.

Wie warte ich die Säge täglich?

Reinigen Sie die Maschine nach jedem Gebrauch mit der mitgelieferten Bürste und Wasser (kein Hochdruckreiniger). Überprüfen Sie den Zustand der Kabel, Anschlüsse, des Blattes und des Blattschutzes. Schmieren Sie die Schmiernippel der Kupplung alle 30 Stunden mit PETRO CANADA PERLESS OG2 Fett oder einem gleichwertigen Fett.

Wann sollte die Maschine gewartet werden?

Nach 100 Betriebsstunden erscheint eine Meldung 'Time for servicing'. Übergeben Sie dann die gesamte Ausrüstung einem autorisierten Husqvarna Händler zur Wartung (Ölwechsel, allgemeine Überprüfung).

Welche Blätter kann ich verwenden?

Verwenden Sie nur Original-Husqvarna-Blätter. Durchmesser von 600 mm bis 1600 mm. Für Führungsschnitte wird ein 800 mm Blatt empfohlen; für tiefe Schnitte bis 1600 mm. Beachten Sie die empfohlenen Geschwindigkeiten je nach Beton (hart, mittel, weich).

Wie installiere ich die Säge auf der Schiene?

Montieren Sie zuerst die Wandbefestigungen im Abstand von 165 mm zur Schnittlinie. Setzen Sie die Schiene in die Befestigungen und richten Sie sie aus. Montieren Sie den Sägeschlitten (bereits ab Werk auf der Schiene montiert), indem Sie ihn anheben, bis der Verriegelungsgriff in der Zwischenstellung einrastet, dann heben Sie ihn vollständig an, um die Säge zu fixieren.

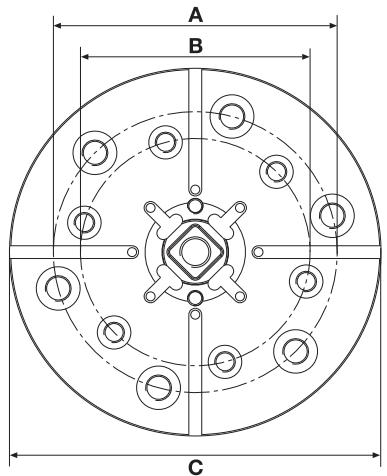

Wie führe ich einen bündigen Schnitt durch?

Schrauben Sie den äußeren Blattflansch ab und montieren Sie das Blatt direkt auf der Nabe. Verwenden Sie die mitgelieferten Schrauben für bündigen Schnitt. Die Befestigungsabstände sind: A=110 mm (6xM10), B=89 mm (6xM8), C=144 mm. Konsultieren Sie das Handbuch für die genaue Montage.

Was tun, wenn das Kühlwasser unzureichend ist?

Stellen Sie sicher, dass die Durchflussmenge mindestens 3,5 l/min und der Druck max. 7 bar beträgt. Die Wassertemperatur darf 25°C nicht überschreiten. Verwenden Sie intakte, nicht geknickte Schläuche. Eine unzureichende Kühlung kann das Blatt beschädigen und seine Lebensdauer verkürzen.

BEDIENUNGSANLEITUNG WS 482 HF HUSQVARNA

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

FR

WARNING! Das Gerät kann falsch oder nachlüssig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

Einen zugelassenen Schutzhelm
Einen zugelassenen Gehorschutz
Schutzbrille oder Visier
- Atemschutzmaske

Täglich schmieren.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltkennzeichnung. Das Symbol auf dem Produkt oder der Verpackung gibt an, dass these Produkt nicht im Hausmüll entsorgt werden darf. Zur Entsorgung ist es stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte zu übergeben.

Durch eine korrekte Entsorgung these
Produktsstragen Sie dazu bei, möglichne negative
Auswirkungen auf ihre Umwelt und Mitmenschen zu
verhindern.Durch eine unsachgemäße Entsorgung these
Produktsn konnen Schaden entstehen.

Ausführliche Recyclinginformationen zu dieser Produkt erhalten Sie von ihrer Kommune, Entsorgungsunternehmen für Hausmüll oder dem Geschäft, in dem Sie das Produkt erworbEN haben.

Symbole in der Bedienungsanweisung:

Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem Motor und abbezogenem Stecker zum Aggregat durchzufahren.

Stets zugelassene Schutzhandschuhe tragen.

Regelmäßige Reinigung ist notwendig.

Visuelle Konrolle.

Schutzbrille oder Gesichtsschutz müssen benutzt werden.

Inhalt

SYMBOLERKLÄRUNG

Symbole am Gerät: 34
Symbole in der Bedienungsanweisung: 34

INHALT

Inhalt 35

WAS IST WAS?

Wasistwasan derWandsage? 36

SICHERHEITSVORSCHRIFTEN

Maßnahmen vor der Benutzung einer neuen Wandsäge 37

Persönliche Schutzausrüstung 37
Allgemeine Sicherheitsvorschriften 38
Allgemeine Arbeitsvorschriften 38
Grundlegende Arbeitsstechnik 39

VORSTELLUNG

WS482HF 40

MONTAGE

Wandbefestigungen und Schiene montieren 41

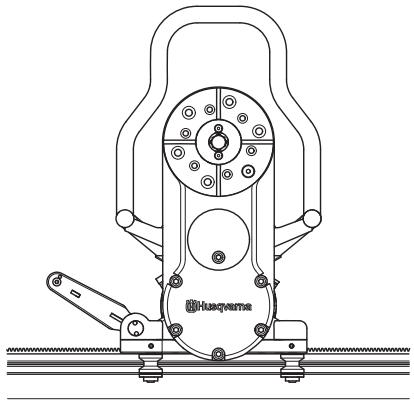

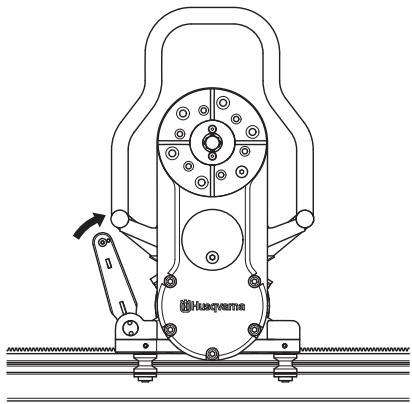

Sagewagen und Schneideinheit montieren 41

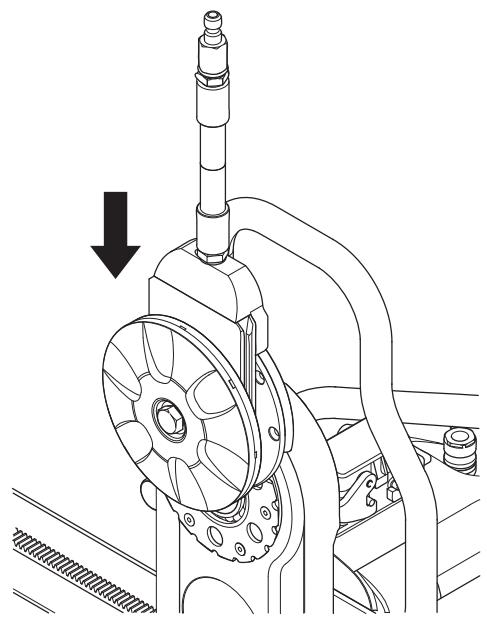

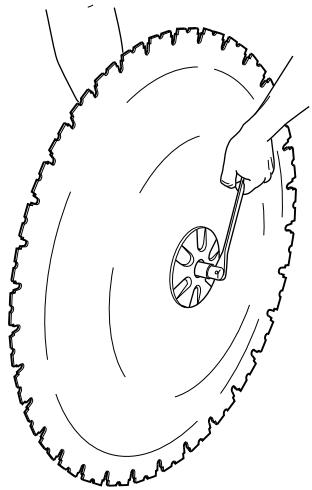

Klinge montieren 42
Flachschneiden 42

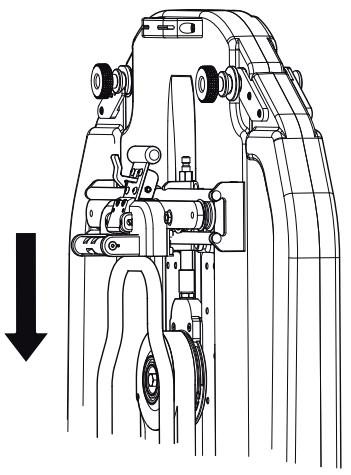

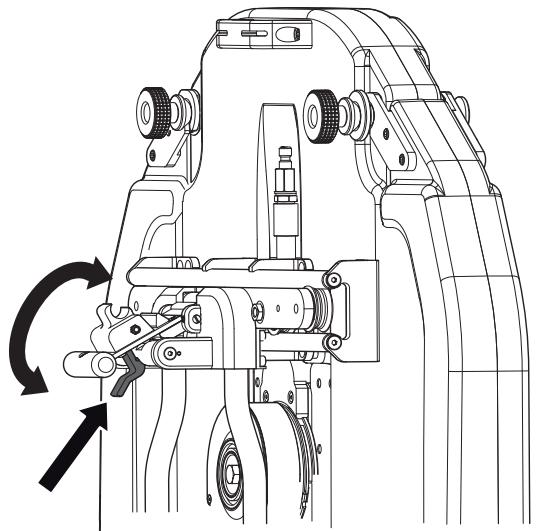

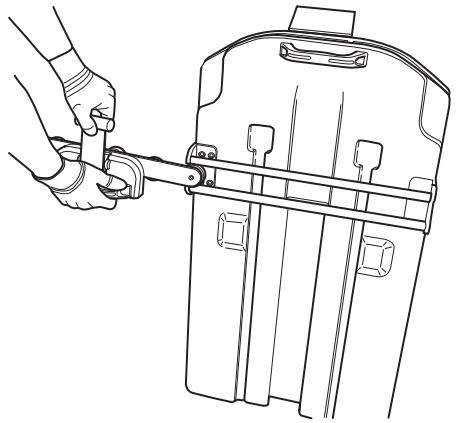

Trennscheibenschutz montieren 43

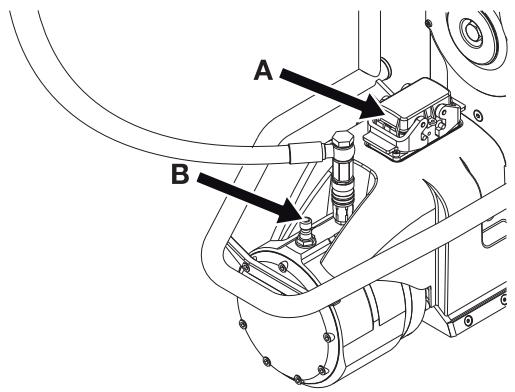

Aggregat anschließen 43

EINSTELLUNGEN UND JUSTIERUNGEN

Gangwahlschalter 44

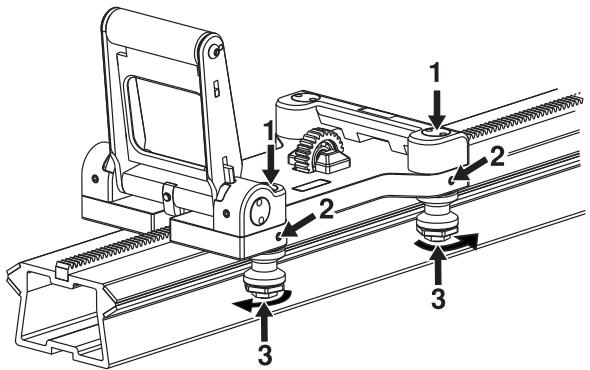

Fuhrungsraeder justieren 44

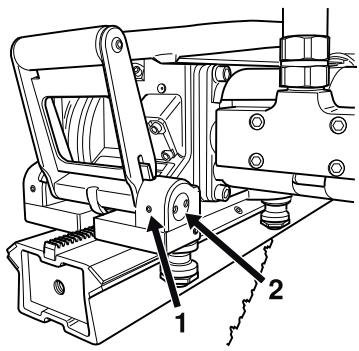

Trennschleifer im Sägewagen justieren 44

STARTEN UND STOPPEN

Vor dem Start 45
Starten 45
Stoppen 45
Demontage des Trennschleifers 45
Reinigung 45

WARTUNG

Service 46
Wartung 46
Tägliche Wartung 46

TECHNISCHE DATEN

WS482HF 47
EG-Konformitätserklung 49

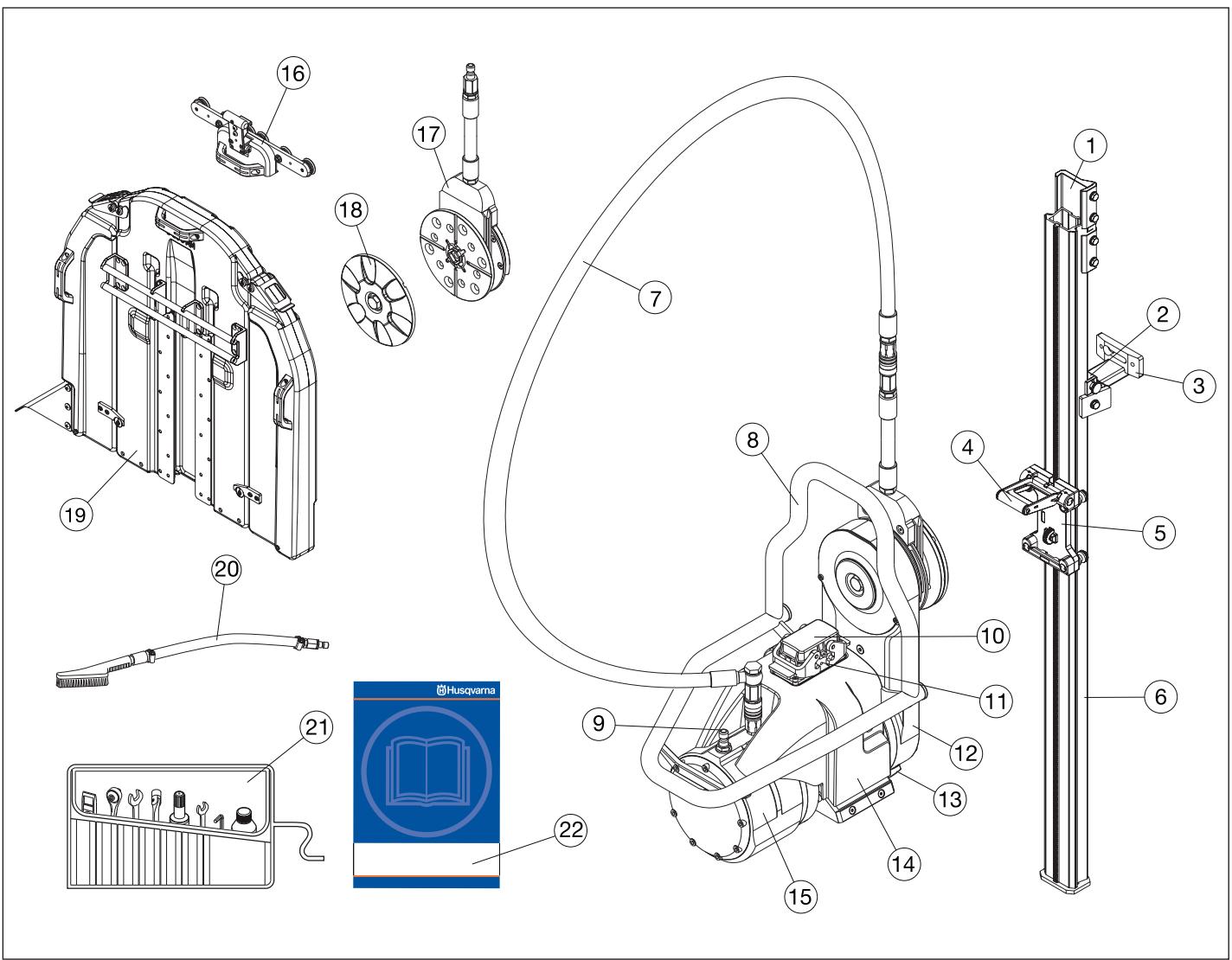

Was ist was an der Wandsäge?

1 Verbinder
2 Schienenhalte
3 Wandbefestigungen
4 Sperrgriff
5 Sagemwagen
6 Schiene
7 Wasserschlauch
8 Befestigung Handgriff/Klingenschutz
9 Schlauchanschluss, Wassereinlass
10 Schutzabdeckung
11 Kabelanschluss

12 Trennarm
13 Gangwahlschalter
14 Schneideinheit
15 Antriebsmotor, Tretnscheibe
16 Trennscheibenschutzführung
17 Trennscheibenflanschnabe
18 AuBerer Trenscheibenflansch
19 Klingenschutz
20 Reinigungsbürste
21 Werkzeugsatz
22 Bedienungsanweisung

Maßnahmen vor der Benutzung einer neuen Wandsäge

• Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
• Dieses Gerät ist zum Einsatz mit dem Netzteil Husqvarna PP 480 HF vorgesehen. Alle anderen Einsatz sind unzulässig.
• Das Handbuch des Aggregats lesen, ehe Sie mit der Nutzung des Geräts beginnen. Siehe mitgelieferte DVD für Tipps zur Arbeitstechnik.
  Das Gerät kann schwere Verletzungen verursachen. Die Sicherheitsvorschriften gründlich durchlesen. Lernen Sie, wie das Gerät anzuwenden ist.
• These Maschine ist für das Schneiden von Beton, Ziegeln und entsprechenden Steinmaterialien vorgesehen. Jege andere Verwendung ist nicht zulässig.

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, alle denkbaren Situationen abzudecken, die beim Gebrauch des Geräts auftreten konnen. Gehen Sie stets mit Vorsicht und Vernunft vor. Vermeiden Sie Situationen, für die Sie sich nicht ausreichend qualifiziert fühlen. Falls Sie sich auch nach dem Lesen dieser Anweisungen nicht über die richtige Vorgehensweise im Klaren sind, sollen den Sie einen Fachmann zu Rate ziehen, bevor Sie fortfahren.

Sie konnen sich jederzeit an ihren Handler wenden, wenn Sie Fragen zur Verwendung der Maschine haben. Wir beraten Sie bisher,{ie, wie Sie ihre Maschine better und{sicherer einsetzen konnen.

Lassen Sie die Maschine regelmäßig von Ihrhem Husqvarna-Handler überprüfen und notwendige Einstellungen und Reparaturen vornehmen.

Alle Informationen und Daten dieser Bedienungsanleitung galten zum Zeitpunkt der Drucklegung.

WARNING! Ohne Genehmigung des Herstellers dürfen an der Maschine unter keinen Umständen Konstruktionsdifferungen vorgenommen werden. Stets Originalzubehör verwenden. Unzulässige Änderungen und/oder Zubehörteile können zu schieren Verletzungen oder tödlichen Unfälle von Anwendern oder anderen Personen führen.

WARNING! Beim Schneiden, Mahlen, Bohren, Schmirgeln oder Formen können Staubpartikel oder Dämpfe freigesetzt werden, die gesundheitsschädliche Stoffe enthalten konnen. Sie sollen denaher das Material, das bearbeitet werden soll, einzelnen und die entsprechende Staub- oder Atemschutzmaske/TRagen.

Persönliche Schutzausrücktung

WARNING! Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat Fragen.

Schutzhelm
Gehorschutz
Schutzbrille oder Visier

• Atemschutzmaske

Feste, griffsichere Handschuhe.

• Eng anliegende, kräftige und bequeme Kleidung/TRagen, die volle Bewegungsfreiheit gewährt.

Stiefel mit Stahlkappe und rutschfester Sohle.

• Ein Erste-Hilfe-Set soll immer griffbereit sein.

Allgemeine Sicherheitsvorschriften

WARNING! Lesen Sie vor der Inbetriebnahme der Maschine diese Bedienungsanleitung aufmerksam durch und machen Sie sich mit dem Inhalt vertraut.

An elektrisch betriebenen Geräten besteht stets die Gefahr von elektrischen Schlägen. Ungünstige Witterungsbedingungen sowie einen Körperkontakt mit Blitzableiter und metallischen Gegenständen vermeiden. Stets die Vorgaben in der Bedienungsanleitung befolgen, um Schäden auszuschlieben.

WARNING! Bei Arbeiten an Produkten mit beweglichen Teilen herrscht stets Klemmgefahr. Schutzhandschuhe/TRagen, um Verletzungen zu vermeiden.

• Arbeiten Sie niemals mit dem Gerät, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Seh Kraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.
• Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".
• Das Gerät niemals am Kabel/TRagen und niemals den Stecker am Kabel aus der Steckdoseziehen.
• Darauf achten, dass die Kabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Darauf achten, dass die Kabel nicht in Turen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass Gegenstände unter Strom gestellt werden.
• Kontrollieren, ob die Kabel intakt und in gutem Zustand sind. Ein für die Außenutzung geeignetes Kabel verwenden.
• Das Gerät nicht benutzen, wenn ein Kabel beschädigt ist, sondern zur Reparatur in eine autorisierte Servicewerkstatt geben.
  Das Gerät muss an ein geerdete Steckdose angeschlossen werden.
• Kontrollieren, ob die Netzspannung mit der auf dem Geräteschild angegebenen übereinstimmt.
• Alle Teile in Funktionstauglichem Zustand halten und damit sorgen, dass alle Befestigungsteile sorgfältig festgezogen sind.
• Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.
• Nehmen Sie keinerlei Änderungen an den Sicherheitsvorrichtungen vor. Kontrollieren Sie regelmäßigen deren einwandfrei Funktionseweise. Die Maschinearf nicht mit defekten Schutzvorrichtungen bzw. ohne eingebaute Schutzvorrichtungen betriebenen werden.
• Lassen Sie niemals jedernd anderen das Gerät benutzen, ohne sich zu vergewissern, dass die Person den Inhalt der Bedienungsanweisung verstanden hat.

• Menschen und Tiere können zu einer Ablenkung und damit zum Verlust der Kontrolle über das Gerät führen. Koncentration und Fokussierung auf die Aufgabe sindDMAher stets erforderlich.

• Bedenken, dass Kleidung, langes Haar und Schmuck in beweglichen Teilen hangen bleiben konnen.
  Vorsicht beim Heben. Schweres Gerät bedeutet Klemmgefahr und Gefahr für andere Verletzungen.

Transport und Aufbewährung

• Vor dem Bewegen des Geräts stets den Hauptschalter für das Aggregat ausschalten und das Stromkabel rausziehen.
• Trennscheibe und Trennscheibenschutz vor Transport oder Lagerung ausbauen.
• Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließlich Raum auf.
• Falls Frostgefahr besteht, muss restliches Kuhlwasser aus dem Gerät abgelassen werden.
• Zur Lagerung der Ausrüstung die mitgelieferten Kästen verwenden.

Allgemeine Arbeitsvorschriften

WARNING! Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit einer Wandsäge. Die angegebene Information kann niemals das Wissen ersetzen, das ein professioneller Anwender durch seine Ausbildung und praktische Erfahrung besitzt. Wenn Sie in eine Situation kommt, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, setzen Sie sich von einem Experten beraten. Fragen Sie ihren Fachhändler, ihre Servicewerkstatt oder einen erfahrenen Anwender. Vermeiden Sie, Arbeiten auszuführen, denen Sie sich nicht gewachsen fühlen!

• Sümmtliche Bediener müssen für die Benutzung der Maschine ausgebildet sein. Die Verantwortung für die erforderliche Ausbildung liegt beim Eigentümer.
• Sicherstellen, dass der Trennscheibenschutz unbeschädigt und korrekt montiert ist.
• Stets nur Originalklingen verwenden, die für die Maschinen ausgelegt sind. Fragen Sie ihren Husqvarna-Handler, welche Klinge sich am besten für ihren Einsatzbereich eignet.
• Niemals beschädigte oder verschlissene Trennsscheiben verwenden.
• Trennsscheibe und Trennsscheibenschutz * dürfen erst nach Ausstecken des Stromkabels der Schneideinheit ein-oder ausgebaut werden.
• Vor dem Rausziehen des Stromkabels immer zuerst das Aggregate ausschalten und warten, bis das Gerät vollständig zum Stillstand gekommen ist.
• Schneidevorgänge niemals ohne den Trennscheibenschutz durchf
• Prüfen, dass die Klinge frei rotieren kann, bevor die Maschine gestartet wird.
  Stets Abstand zur Trennscheibe halten, wenn der Motor lauft.
• Es ist stets eine Wasserkuhlung einzusetzen. Diese kühlt die Klingen, verlangert deren Lebensdauer und verringgert die Staubbildung.
• Darauf acht den, dass alle Kupplungen, Verbindungen und Kabel sauber und intakt sind.

• Verwenden Sie keine deformierten, verschlissenen oder beschädigten Schläuche.

• Vor dem Schneiden sind alle auszuführenden Schnitte deutlich zu markieren und zu planen, sodass sie ohne Gefahr für Menschen oder Maschine durchgefuhrt werden können.

• Betonblöcke ausreichend sichern oder verankern. Freigesägte Materialien mit hohem Gewicht können schwere Schäden verursachen, wenn sie nicht kontrolliert bewegt werden können.
  Stets die Wandrückseite prufen, an der die Trennscheibe beim Durchschnitten heraustritt. Sichern bzw. absperren und sicherstellen, dass weder Menschen noch Material zu Schaden kommt.
• Den Arbeitsbereich stets auf das Vorhandsein von Gasleitungen überprüfen und deren Verlauf kennzeichnen. Das Schneiden in der Höhe von Gasleitungen stellt eine potenzielle Gefahrensitsuation dar. Funkenbildung beim Schneiden vermeiden, andernfalls besteht Explosionsgefahr. Konzentrieren Sie sich voll auf ihre Arbeitsaufgabe. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.
• Stellen Sie sicher, dass innerhalb des Arbeitsbereichs keine Rohre oder elektrischen Leitungen verlegt sind.
• Sicherstellen, dass die Stromkabel im Arbeitsbereich nicht stromfuhrrend sind.
• Niemals die Maschine unbeaufsichtigt mit laufendem Motor stehen给你们.
• Niemals so sagen, dass Sie den Not-Aus auf der Fernbedienung oder am Aggregate nicht bequem und einfach erreichen können. Siehe Anleitung des Aggregats.
• Beim Arbeitsen mit den Maschinen muss stets eine weitere Person anwesend sein, die bei Unfällen Hilfestellung leisten kann.
• Personen, die sich in der Umgebung aufhalten, müssen einen Gehörschutz tragen, da der Gerauschpegel beim Schneiden 85 dB(A) überschreitet.
• Sorgen Sie davon, dass Menschen und Tiere einen Sicherheitsabstand von 4 m (15 ft) einhalten, während Sie mit dem Gerät arbeiten.
• Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen. Z.B. bei dichtem Nebel, Regen oder Wind, große Kälte usw. Das Arbeitsen bei schlechtem Wetter ist sehr ermudend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.
• Sorgen Sie davon, daß der Arbeitsbereich ausreichend beleucht ist, damit Sie safer arbeiten können.
• Sorgen Sie immer davon, dass Sie bei der Arbeit fest und sicher stehen.
  Vorsicht beim Heben. Schweres Gerät bedeutet Klemmgefahr und Gefahr für andere Verletzungen.

WARNING! Trennscheiben sind ausschließlich für das vorgesehene Material zu verwenden.

Das Betreiben von Trennscheiben bei Drehzahlen, die über dem vom Hersteller empfohlenen Wert liegen, kann zu Schaden an der Trennscheibe und zu Verletzungen führen. Siehe das Kapitel Technische Daten.

Grundlegende Arbeitsstechnik

Stets mit dem Schneiden einer Führungsnut beginnen. Dazu die Trennscheibe 3-7 cm (1,2"-2,8") einfahren. Dann die Führungsnut schneiden. Der Schnitt sollte nicht mit maximaler Geschwindigkeit, sondern vorsichtig ausgefuhrt werden, um einen geraden Schnitt zu erzielen und die nachfolgenden Schnitte zu erreichtern. Durch den Schwenkarm konnen beim Start Trennscheiben von einer Großbe von bis zu 1000 mm verwendet werden. Es wird empfohlen, den Schneidevorgang mit einer 800-mm-Klinge zu beginnen.
- Wenn der Führungsschnitt abgeschlossen ist, können tiefere Schnittte vorgenommen werden. Ihr jeweilige Tieferrichtet sich nach Faktoren wie der Betonhärte, dem Vorhandensein von Armierungseisen usw.

Beim Schneiden in Hartbeton ist eine niedrigere Drehzahl oder ein flacherer Schnittwinkel erforderlich als beim Schneiden in Weichbeton. Hierdurch wird eine höhere Vorschubgeschwindigkeit erhögt, die zu einem effizienteren und geraderen Schnitt führt. Der maximale Durchmesser der Klinge für tiefte Schritte beträgt 1.600 mm.

• Wird die Trennsscheibe gewechselt, um die Schnitttiefe in demselben Schnitt zu erhöhen, muss sichergestellt werden, dass die Segmentbreite der Trennsscheibe der Breite der Nut entspricht.
• Das Gerät arbeiten setzen, ohne die Trennscheibe zu forcieren oder einzudrücken.
• Betonblöcke ausreichend sichern oder verankern. Freigesägte Materialien mit hohem Gewicht konnen schwere Schäden verursachen, wenn sie nicht kontrolliert bewegt werden konnen.

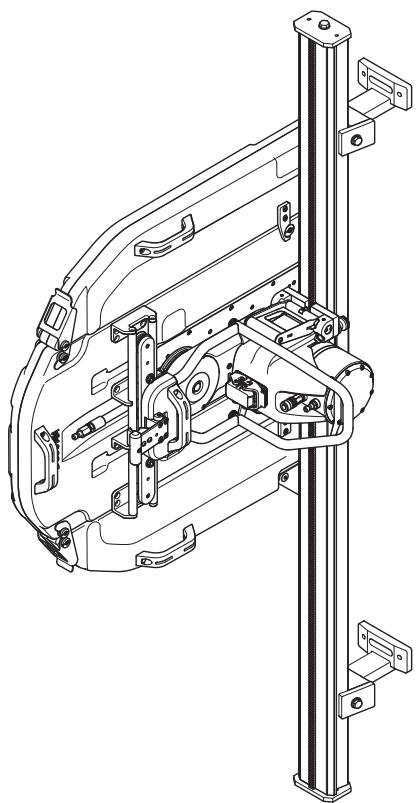

Blöcke schneiden

• Zuerst den unteren waagrechten Schnitt ausführren. Dann den oberen waagerechten Schnitt ausführren. Abschreiben die beiden senkrechten Schnitte ausführren.

• Wird der obere waagrechte Schnitt vor dem unteren waagrechten Schnitt ausgeführrt, fällt das Werkstück auf die Klinge und klemmt sie ein.
• Für den letzten Schnitt sollte die Schneideinheit an einer angrenzenden festen Wand angebracht werden.
• Da die Schiene symmetrisch ist, kann die Schneideinheit auf ihr gewendet werden, um einen neuen Schnitt auf der anderen Seite der Schiene auszuführen. Auf diese Weise haben die geschnittenen Stücke eine leichter hantierbare Großge und halten sich better vom Arbeitsplatz transportieren.
• Da die Drehrichtigung der Trenscheibe ausgewählten werden kann, kann auch das Spruhwasser von der Trenscheibe unabhängig davon ausgewählten werden, wie die Säge auf der Schiene angeordnet ist.

WS 482 HF

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sichere aufzubewahren.DieEGAue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlangert die Lebensdauer der Maschine erheblich und erhöht zugemicharen Wiederverkaufswert.Sollten Sie ihre Maschine verkaufen, handigen Sie dem neuen Besitzeritte auch die Bedienungsanleitung aus.

Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service. Haben Sie das Gerät nicht bei einem unserer Vertragshändler gekauft, Fragen Sie Dort nach der{nachsten Serviceworkstatt.

Husqvarna Construction Products ist stets bestrebt, die Konstruktion der Produkte zu verbessern. Husqvarna besteht sich daher das Recht vor, ohne vorherige Ankündigung und ohne weitere Verpflichtungen Konstruktionsdifferungen einzufahren.

Allgemeines

• Der leistungsstarke, wassergekühte Elektromotor überträgt eine beeindruckende Leistung von 19 kW auf die Spindel, obwohl die Säge nur 27 kg wiegt.
  Die Spindelgeschwindigkeit kann elektronisch angepasst und über die Fernbedienung des Aggregats gesteuert werden.
• Kurze Entfernung zwischen Klinge und Schiene für geradere Schnitte.
  Rutschkupplung für alle beweglichen Komponenten.
  Die Klingenausrichtung und die Ausrichtung der Wassereinspritzung kann über die Fernbedienung des Aggregats gesteuert werden.
  Die Spindeldrehzahl wird mechanisch durch einen Gang am Trennarm der Säge und elektrisch durch ein Potenziometer an der Fernsteuerung gesteuert.
• Mit automatischer Trennscheibenbremse, die Trennscheibe innerhalb weniger Sekunden zum Stillstand bringt.

Zu einer kompletten Trennschleiferausrüstung gehoren:

• Eine Schneideinheit
• Eine Schiene 1,2m+ Sagewagen
• Eine Schiene 2m+ Sagemwagen
  Vier Wandbefestigungen
• Ein Schienenhalter
  Ein Verbinder
  Ein Trennschreibenschutz 800 oder ein Trennschreibenschutz 1000
• Eine Führung für den Trennscheibenschutz
  Ein Werkzeugsatz
• Eine Flasche Husqvarna Oil 150
• Transportbehälter für die verschiedene Einheiten.
  Reinigungsbürste
• Schrauben zum Flachschneiden.

Ab Werk ist auf der langen und der kurzen Schiene ein Sägewagen angebracht, um den Schneidvorgang so einfach wie möglich zu gestalten.

Da ein großer Teil der Arbeit aus Transporten besteht, wird die Schneidausrüstung in speziell entwickelten Kisten gefelt. Die Kistenieten beim Transport einen wirsamen Schutz, und gleichzeitig verringiert sich die Anzahl der zu bewegenden Ausrüstungsteile – für noch effektiveres Arbeitsen.

Wandbefestigungen und Schiene montieren

Die Wandbefestigung wie folgt montieren:

1 Schnittlinie markieren und die LÖcher für die Spreizschrauben 165 mm (6,5") von der Schnittlinie anziehnen.

2 15-mm (5/8") -Löcher für die M12 (1/2") -Spreizschrauben bohren.
3 Die Wandbefestigungen lose an den Speizschrauben aufhängen, vorzugsweise M6S 12x70 (1/2"x2").
4 Die Schiene in die Wandbefestigungen einsetzen und die Spannscheiben anziehen.

Bei vertikalen Schnitten muss die Schiene mit dem Sperrgriff des Sagenschlittens nach oben montiert werden. Dies erleichtert die Befestigung der Schneideinheit.

5 Sicherstellen, dass die Schiene richtig mit den Laufschienen an den Wandhalterungen ausgerichtet ist, bevor die Schrauben festgezogen werden.
6 Den Abstand zwischen Sageschnitt und Wandbefestigung anpassen. Der Abstand zwischen der Kante und der Innenkante des Sageschnits muss 89 mm (3,5") betragen. Speizschraube anziehen.

WICTIG! Nur die mitgelieferten Verbinder verwenden, da ältere Verbinder nicht an die Serie WS 400 angepasst sind.

Sagewagen und Schneideinheit montieren

Der Sägewagen wird werkseitig montiert gefelfert. Der Wagen kann von der Schiene abgebaut werden, indem die Sperre an der Schiene entfernt und der Wagen heruntergeschoben wird.

1 Die Schneideinheit in den Sägewagen haben und montieren. Wenn die Schneideinheit an ihren Platz gehoben wird, bewegt sich der Sperrgriff in eine Zwischenposition. In dieser Position hangt die Schneideinheit im Sägewagen, ohne dass sie festgehalten werden muss. Sie sitzt allerdings nicht fest genug, um schaden zu konnen.

2 Um die Schneideinheit zu fixieren, den Sperrgriff zur Einheit hin anheben, bis er einrastet.

WARNING! Das Schneiden ist lebensgefährlich, wenn die Schneideinheit nicht ordnungsgemäß in Wagen und Schiene sitszt.

Klinge montieren

WARNING! Trennscheibe und Trennscheibenschutz)durfen erst nach Ausstecken des Stromkabels der Schneideinheit ein- oder ausgebaut werden. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

1 Zuerst vorhandenen Schmutz von den Kontaktflächen an Trennscheibenflansch und Trennscheibe entfernen.
2 Die Rotationsrichtung der Trennscheibe prufen. Die Trennscheibe muss mit dem freien Teil des Diamanten in Drehrrichtung der Trennscheibe drehen. Da die Drehrrichtung der Trennscheibe ausgewählt werden kann, kann auch das Sprühwasser von der Trennscheibe unabhängig davon ausgewählt werden, wie die Säge auf der Schiene angeordnet ist.
3 AuBeren Trennscheibenflansch, Trennscheibe und Trennscheibenflanschnabe zusammenenschrauben (Anzugsmoment 70-80 Nm).

4 Die Trennscheibe mit montiertem Flansch und Flanschnabe am Schwenkarm einhängen (die Trennscheibe ist nicht abgebildet).

5 Trennsscheibenflanschnabe vorsichtig drehen, sodass sie in eine der Führungsschienen des SchwenkarmsGLEitet und in der richtigen Position fur das Festschauben zu liegen kommt.
6 Die Trennscheibenachse in den Schwenkarm drücken und gleichzeitig die Trennscheibe vorsichtig drehen. Wenn sich die Trennscheibenachse nicht weiter von Hand eindrücken{lsst,ist sie mit dem beiliegenden 18er Schlüssel fest anzuziehen (Anzugsmoment 70-80 Nm).

WARNING! Bei der Montage der Trennscheibe sorgfältig arbeiten, damit sie sich beim Schneiden nicht losen kann. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

Flachschneiden

Den äußeren Trennscheibenflansch abschrauben und die Trennscheibe auf der Trennscheibenflanschnabe montieren.

A = 110 mm, 6 × M10

B=89mm,6xM8

C=144mm

Trennscheibenschutz montieren

WARNING! Trennscheibe und Trennscheibenschutz)durfen erst nach Ausstecken des Stromkabels der Schneideinheit ein- oder ausgebaut werden. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

1 Die Trennscheibenschutzführung zwischen die Streben des Trennscheibenschutzes schieren. Die Trennscheibenschutzführung in der Mitte platzieren. Das Kunststoffgegenlager des Handgriffs mit der oberen Strebe des Trennscheibenschutzes sichern.

2 Auf eine vertikale Ausrichtung des Schwenkarms achten. Den Trennscheibenschutz über die Trennscheibe haben und in den Halter an der Schneideinheit einhängen. Darauf achten, dass die Gleitschienen des Trennscheibenschutzes in die Nuten des Wasserblocks greifen.

3 Trennscheibenschutz durch Herausziehen des Griffs aus dem Schutz und danach zur Schneideinheit hin verriegeln, sodass die Verriegelung den Griff arretiert.

4 Zum Entfernen des Schutzes die Verriegelung offen und den Griff nach oben undinnen zum Schutz hinziehen. Das Kunststoffgegenlager an der oberen Strebe sichern.

5 Den Wasserschlauch von der Auskupplung der Zägemotor mit der Einkupplung der Trennscheibenflanschnabe verbinden.

Aggregat anschließen

1 Das Handbuch des Aggregats lesen, ehe Sie mit der Nutzung des Geräts beginnen.
2 Nach Montage der Schneideinheit, der Trennscheibe und des Trennscheibenschutzes sollen den Stromkabel (A) und die Wasserkuhlung (B) am Aggregat angeschlossen werden.

WICTTIG! Dieses Gerät ist zum Einsatz mit dem Netzeil Husqvarna PP 480 HF vorgesehen. Alle anderen Einsätze sind unzulässig.

Gangwahlschalter

Gang für die erforderliche Drehzahl auswahlen. Bei Gang 1 liegt der Drehzahlbereich zwischen 600-900 U/min und bei Gang 2 zwischen 800-1200 U/min. Weitere Informationen zu den empfohlenen Trennscheiben und Drehzahlen finden Sie im Abschnitt „Technische Daten" unter „Empfohlene Trennscheibendrehzahlen".

A-Zahnrad 1
B-Zahnrad 2

HINWEIS! Stellen Sie sicher, dass sich der Knauf in der Position befindet, die in der Abbildung dargestellt ist. Wenn sich der Knauf zwischen Getrieben befindet, konnten diese beschädigt werden.

Führungsräder justieren

Damit der Trennschleifer stabil lauft und gerade Schnitte ausfuhr, müssen die vier Führungssträder an der Schiene anliegen und dürfen kein Spiel aufweisen.

Überprüfen Sie vor jedem Schritt die Führungssträder. Läuft der Sägewalien mit Spiel auf der Schiene, müssen die Führungssträder justiert werden.

• Zuerst die markierten Mattern (1) mit dem mitgelieferten Spezialwerkzeug * losen .

• Dann die beiden Stoppschrauben (2) * lose .
• Stellen Sie die Führungssträder mit der M10-Mutter (3) auf der Rückseite der Räder ein, bis kein Spiel mehr vorhanden ist. Drehen Sie die Mattern jeweils nach außen.
• Führungsräder festhalten und Stoppschauben wieder eindreten.
• Dann die Mutterwieder festschauben, um die Führungssträder in ihrer neuen Position zu fixieren.

Trennschleifer im Sägewagen justieren

Aufgrund des Verschleiben des Trennschleifers kann es nach einigen Betriebsstunden vorteilhaf sein, zu prufen, ob die Schneideinheit weiterhin fest in Wagen und Schiene sitzt. Ist dies nicht der Fall, muss wahrscheinlich der Handgriff justiert werden.

Die markierte (1) Inbusschraube losen (eine auf jeder Seite des Griffs).

Die Exzenterachsen (2) mithilfe des mitgelieferten Spezialwerkzeugs drehen, bis sie dicht an der Säge und parallel zu ihrer liegen.
Abschreiben die Inbussschraube wieder festdrehen.

Vor dem Start

• Den zu schneidenden Bereich einzäunen, damit keine unbeteiligten Personen zu Schaden kommt oder den Bediener stären können.
• Trennscheibe und Trennscheibenschutz auf Beschädigung und Risse kontrollieren. Trennscheibe oder Trennscheibenschutz austauschen, wenn sie Schlagen ausgesetzt wurden oder Risse aufweisen.
• Vor dem Starten des Geräts alle Kabelverbindungen und den Anschluss der Wasserversorgung prüfen.
• Soll der Schneidvorgang nicht an der Stelle begonnen werden, an der sich die Schneideinheit befindet, Schneideinheit in die Startposition zu fahren.
  Gang fur die erforderliche Drehzahl auswahlen.

Starten

Die Startanweisungen des Aggregathandbuchs befolgen.

Stoppen

• Nach Beenden des Schneidens die Trennscheibe aus der Wand fahren und die Trennscheibenrotation sowie den Wasserstrom abschalten.
  Das Aggregat ausschalten.

Demontage des Trennschleifers

1 Den Motor ganz zum Stillstand kommt lessen.
2 Stromversorgung für das Aggregat trennen.
3 Den Wasserzufluss abstellen und vom Aggregat trennen.
4 Stromkabel und Wasserschlauch von der Schneideinheit trennen.
5 Alle weiteren Schritte werden in umgekehrter Montagereihenfolge vorgenommen.

Reinigung

Nach dem Schneidvorgang ist der Trennschleifer zu reinigen. Eine Reinigung der gesamten Schneidausrüstung ist äußert wichtig. Die Säge wird am besten durch Anschließen an den Wasserschlauch mithilfe der mitgelieferten Reinigungsbürste gereinigt.

WICHTIG! Die Schneideinheit nicht mit einem Hochdruckreiniger reinigen.

Service

WICHTIG! Sümmtliche Reparaturen dürfen nur von autorisiertem Reparaturpersonal ausgeführrt werden. Diese Vorschrift soll verhindern, dass der Bediener großen Gefahren ausgesetzt wird.

Nach 100 Betriebsstunden wird eine Servicemeldung angezeigt. In diesen Fall muss die gesamte Ausrüstung zu einem autorisierten Husqvarna-Handler zur Inspektion gebracht werden.

Wartung

WICTIG! Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem Motor und abgezogenem Stecker durchzufahren.

Ölwechsel Schwenkarm

• Am Schwenkarm ist ein Ölstopfen zum Ablassen des Öl angebracht. Diese Stopfen ist beim Ölwechsel zu reinigen. Das neue Öl wird durch die Öffnung des Ölstopfens eingefült.

• Der Schwenkarm enthalt 300 ml Husqvarna Oil 150, ein Getriebeöl vom Typ EP 150. Der erstige Ölwechsel ist beim ersten Service vorzunehmen. Beim Erwerb eines Trennschleifers ist eine 300-ml-Flasche Öl im Lieferumfang enthalten.

WICHTIG! Alttol aus Motor und Getriebe ist gesundheitsschädlich und darauf nicht direkt im Erdboden oder in der Natur entsorgt werden.

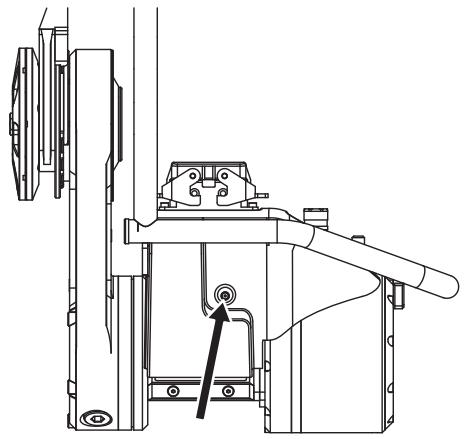

Schmierung der Vorschubräder

WICTIG! Wenn die Zahnräder nicht regelmäßig geschmiert werden, verkurzt sich ihre Lebensdauer erheblich.

An jeder Schneideinheit befinden sich zwei Schmiernippel. Über diese können die Zahnräder für die Einführungsmotoren geschmiert werden. Täglich oder

mindestens alle 30 Betriebsstunden schmieren. PETRO CANADA PERLESS OG2 oder ein vergleichbares Schmierfett verwenden.

Trennscheibenachse schmieren

• Für eine möglichste einfache Montage der Trennscheibenachse kann es manchmal erforderlich sein, diese Sechskantachse zu schmieren. Gleichzeitig sicherstellen, dass der Sechskant nicht beschäftigt ist.

Tägliche Wartung

1 Darauf achten, dass alle Kupplungen, Verbindungen und Kabel sauber und intakt sind.
2 Das Gerät äußerlich reinigen. Die Schneideinheit nicht mit einem Hochdruckreiniger reinigen.
3 Trennscheibe und Trennscheibenschutz auf Beschädigung und Risse kontrollieren. Trennscheibe oder Trennscheibenschutz austauschen, wenn sie Schlagen ausgesetzt wurden oder Risse aufweisen.

TECHNISCHE DATEN

WS 482 HF

Gewicht

Sögewagen, kg/lbs	3,7/8,2
Schneideinheit, kg/lbs	27/59,5
Trennscheibenschutz 800 mm, kg/lbs	13/28,7
Trennscheibenschutz 1000 mm, kg/lbs	16/35,3
Schiene 1200 mm (47") kg/lbs	9,5/20,9
Schiene 2000 mm (79") kg/lbs	19/41,9

Trennscheibengröbe

Trennscheibengröhe - max, mm	1600/63
Trennscheibengröhe - min, mm	600/23,6
Starttrennscheibe - max, mm	1000/39,4

Schnitttiefe - max., mm/Zoll 730/28,5

Motor für Trennscheibenantrieb	PM, hoher Zyklus
Spindelleistung – max, kW	19
Antriebsstrang	Zahnradantrieb
Drehzahl, U/min	0-1200
Einführungssystem/Steuerung	Elektrisch/autom.

Antriebsdrehmoment an der Tretnscheibe - max, Nm 230 Anlaufmoment, Nm 150

Kühl Wasserdruck – max, bar	7
Kühl Wasserdurchfluss min., l/min	3,5
Kühl wassertemperatur bei 3,5 l/min - max, °C	25

Schutzart IP 65

Gerauschemissionen (siehe Anmerkung 1)

Gemessene Schalleistung dB(A)	108
Garantierte Schalleistung LWA dB(A)	109
Lautstärke (siehe Anmerkung 2)
Schalldruckpegel am Ohr des Benutzers, dB(A)	85

Anm. 1: Umweltbelastende Gerauschemission gemessen als Schalleistung (LwA) gemaß EN 15027/A1.

Anmerkung 2: Schaldruckpegel gemäß EN 15027/A1. Berichten zufolge liegt der Schaldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,0 dB (A).

Empf. Drehzahl der Trennscheibe

WARNING! Das Schneiden bei zu hoher Drehzahl kann zu Schäden an der Trennscheibe und zu Personenschaden führen.

Drehzahl, U/min
Zahnrad 1	600-900
Zahnrad 2	800-1200

Beim Sagen mit 800-900 1/min wird bei Verwendung des ersten Gangs eine höhere Sägeleistung erreicht.

Bei Auswahl der Trennscheibe hinsichtlich des Materials und der Drehzahl der Trennscheibe die Empfehlungen des Herstellers beachten. Beim Schneiden in Hartbeton ist eine niedrigere Drehzahl oder ein flacher Schmittwinkel erforderlich als beim Schneiden in Weichbeton.

	600 mm (24")	800 mm (32")	1000 mm (40")	1200 mm (48")	1600 mm (63")
600 U/min
700 U/min
800 U/min
900 U/min
1000 U/min
1100 U/min
1200 U/min

Beton
	Hart
	Mittel
	Weich

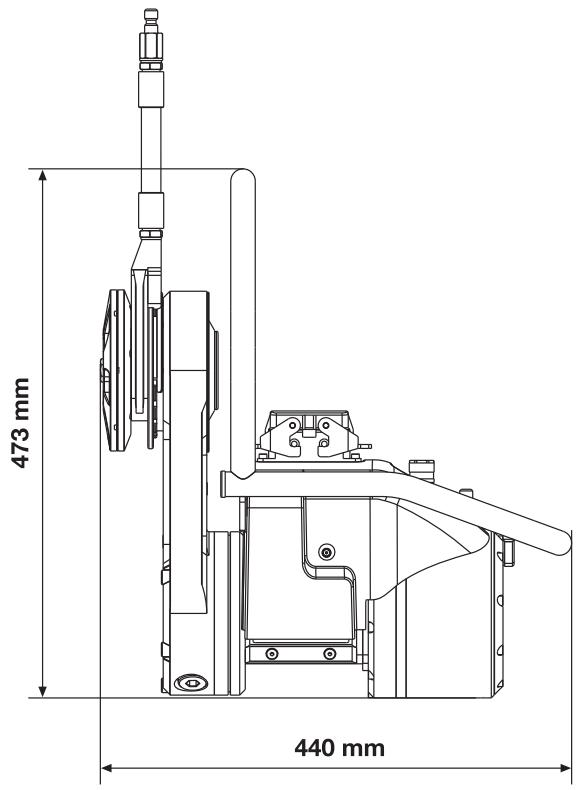

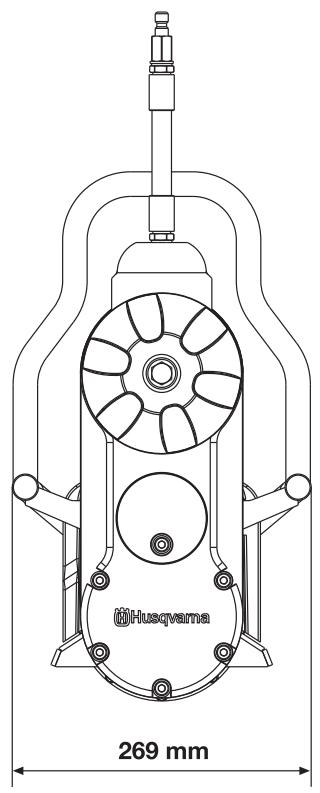

Maße

EG-Konformitätserklärung

(nur für Europa)

Husqvarna AB, SE-433 81 Göteborg, Schweden, Tel.: [phone], versichert hiermit, dass der Wandsäge Husqvarna WS 482 HF von den Seriennnummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennnummer) den Vorschriften folgender RICHTLINIER DES RATES entspricht:

vom 17. Mai 2006 „Maschinen-Richtlinie' 2006/42/EG
vom 15. Dezember 2004 "über elektromagnetische Verträgelichkeit" 2004/108/EWG.
vom 12. Dezember 2006, betreffend elektrische Betriebsmittel' 2006/95/EG.

Folgende Normen wurden angewendet: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-11:2000, EN 15027/A1:2009.

Huskvarna, den 29. Dezember 2009

Henric Andersson

(Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)
