Produkttyp	Wand-Betonsäge
Marke	HUSQVARNA
Modell	WS 463
Verwendung	Schneiden von Beton, Ziegeln und steinbasierten Materialien
Gewicht der Sägeeinheit	22 kg
Gewicht des Sägeschlittens	3,7 kg
Gewicht der Schiene 1200 mm	12,2 kg (mit Schlitten)
Gewicht der Schiene 2000 mm	17,2 kg (mit Schlitten)
Gewicht des Klingenschutzes	15 kg
Maximaler Klingendurchmesser	1600 mm
Maximale Schnitttiefe	730 mm
Maximaler Hydrauliköldurchfluss	65 l/min
Antrieb	Hydraulisch (kompatibel mit Husqvarna PP 355, PP 455, RC 455)
Spindeldrehzahl	Einstellbar: 630, 1000, 1400 U/min
Kühlsystem	Wasser
Sicherheitsausrüstung	Klingenschutz, Notaus an der Hydraulikeinheit

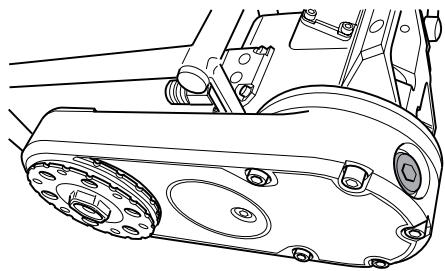

Wartung	Tägliche Reinigung, Ölwechsel des Sägearms (1 dl Husqvarna Oil 150)

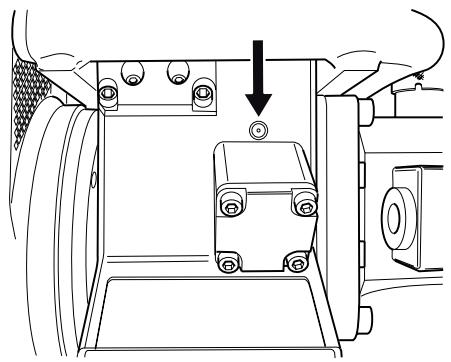

Schmierung	Schmierung der Vorschubgetriebe alle 30 Stunden
Garantie und Service	Professionelle Unterstützung, Reparaturen durch autorisierte Fachhändler
Normen	CE, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 50 144-1, EN 13 862
Im Lieferumfang enthalten	Schienen 1,2 m und 2 m, Wandbefestigungen, Klingenschutz, Werkzeugsatz, Öl

Häufig gestellte Fragen - WS 463 HUSQVARNA

Wie montiere ich die Klinge auf der WS 463?

Stoppen Sie zuerst die Hydraulikeinheit und trennen Sie die Schläuche. Reinigen Sie die Kontaktflächen. Befestigen Sie den äußeren Klingenflansch, die Klinge und die Nabe zusammen (Anzugsdrehmoment 70-80 Nm). Montieren Sie die Baugruppe auf den Sägearm, indem Sie die Nabe drehen, sodass sie in die Führung des Schwenkarms gleitet, und ziehen Sie dann die Klingenwelle mit dem mitgelieferten 18er Schlüssel fest.

Welche Hydraulikeinheiten sind mit der WS 463 kompatibel?

Die WS 463 ist ausschließlich für den Betrieb mit den Hydraulikeinheiten Husqvarna PP 355, PP 455 und RC 455 ausgelegt. Die Verwendung anderer Einheiten ist nicht zulässig und kann gefährlich sein.

Wie stelle ich die Schnittgeschwindigkeit an der WS 463 ein?

Die Schnittgeschwindigkeit wird über das Geschwindigkeitsventil am Sägemotor eingestellt. Das Handbuch enthält eine Tabelle, die den Klingendurchmesser der Ventilposition (Pos. 1, 2 oder 3) zuordnet. Beispielsweise erfordert eine 800-mm-Klinge Position 3 (1400 U/min) für eine Schnittgeschwindigkeit von etwa 51 m/s.

Wie führe ich einen bündigen Schnitt mit der WS 463 durch?

Lösen Sie für einen bündigen Schnitt den äußeren Klingenflansch und montieren Sie die Klinge direkt auf die Nabe. Die erforderlichen Bohrungsmaße sind: A = 110 mm (6xM10), B = 89 mm (6xM8), C = 144 mm. Für genaue Zeichnungen siehe Handbuch.

Welche tägliche Wartung ist erforderlich?

Täglich: Überprüfen Sie die Schläuche und Hydraulikanschlüsse auf Unversehrtheit, reinigen Sie die Außenseite der Maschine (ohne Hochdruckreiniger), inspizieren Sie die Klinge und den Klingenschutz auf Risse oder Schäden, und schmieren Sie die Schmiernippel der Vorschubgetriebe alle 30 Stunden.

Wie lagere ich die Säge WS 463 nach dem Gebrauch?

Stoppen Sie nach dem Gebrauch die Hydraulikeinheit, trennen Sie Schläuche und Stromversorgung. Demontieren Sie die Klinge und den Klingenschutz. Reinigen Sie die gesamte Ausrüstung gründlich. Lagern Sie sie in den mitgelieferten Transportkisten an einem verschlossenen Ort, außerhalb der Reichweite von Kindern.

Was tun bei einem Hydrauliköl-Leck?

Jedes Hydraulikleck kann zu einer Öleinspritzung in den Körper führen. Stoppen Sie sofort die Hydraulikeinheit und berühren Sie keine unter Druck stehenden Schläuche. Lassen Sie die Ausrüstung von einem autorisierten Husqvarna-Fachhändler inspizieren und reparieren. Verwenden Sie niemals eine undichte Maschine.

Wie reinige ich die Säge, ohne sie zu beschädigen?

Verwenden Sie einen sanften Wasserstrahl (schließen Sie den Wasserschlauch am Schwenkarm an), um die Sägeeinheit, die Schiene und den Klingenschutz abzuspülen. Verwenden Sie bei Bedarf eine Bürste. Verwenden Sie niemals einen Hochdruckreiniger, da dies die internen Komponenten beschädigen könnte.

Welche Klingen werden für die WS 463 empfohlen?

Verwenden Sie ausschließlich Original-Husqvarna-Klingen oder Klingen, die speziell von Ihrem Händler empfohlen werden. Verwenden Sie niemals eine beschädigte, abgenutzte oder für ein anderes Material als Beton, Ziegel oder Stein bestimmte Klinge. Der maximale Durchmesser beträgt 1600 mm.

Wie überprüfe ich die Ausrichtung von Schiene und Schlitten?

Überprüfen Sie vor jedem Gebrauch, ob die vier Führungsräder des Schlittens spielfrei an der Schiene anliegen. Stellen Sie die exzentrischen Räder gegebenenfalls mit dem Spezialwerkzeug ein. Stellen Sie sicher, dass die Sägeeinheit mit dem Verriegelungsgriff fest im Schlitten verriegelt ist.

BEDIENUNGSANLEITUNG WS 463 HUSQVARNA

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

WARNUNG! Das Gerät kann bei falscher oder nachlässiger Anwendung gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

Einen zugelassenen Schutzhelm, einen zugelassenen Gehörschutz, Schutzbrille oder Visier, Atemschutzmaske.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Symbole in der Bedienungsanweisung:

Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem Motor und abgezogenem Stecker durchzuführen.

Stets zugelassene Schutzhandschuhe tragen.

Regelmäßige Reinigung ist notwendig.

Visuelle Kontrolle.

Schutzbrille oder Gesichtsschutz müssen benutzt werden.

Inhalt

SYMBOLERKLÄRUNG

Symbol am Gerät: 34 Symbole in der Bedienungsanleitung: 34

INHALT

Inhalt 35

WAS IST WAS?

Was ist was an der Wandsäge? 36

SICHERHEITSVORSCHRIFTEN

Maßnahmen vor der Benutzung einer neuen Wandsäge 37

Persönliche Schutzausrüstung 37 Allgemeine Sicherheitsvorschriften 38 Allgemeine Arbeitsvorschriften 38 Grundlegende Arbeitstechnik 40

VORSTELLUNG

WS 463 41

MONTAGE

Wandbefestigungen und Schiene montieren 42 Sägewagen und Schneideinheit montieren 43 Klinge montieren 43 Flachschneiden 44 Trennscheibenschutz montieren 45 Hydraulikaggregat anschließen 45

STARTEN UND STOPPEN

Vor dem Start 46 Starten 46 Stoppen 46 Demontage des Trennschleifers 46 Reinigung 46

EINSTELLUNGEN UND JUSTIERUNGEN

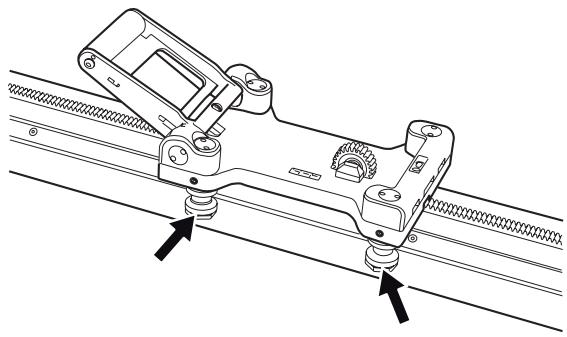

Führungsräder justieren 47 Trennschleifer im Sägewagen justieren 47

WARTUNG

Service 48 Wartung 48 Tägliche Wartung 48

TECHNISCHE DATEN

WS 463 49 EG-Konformitätserklärung 50

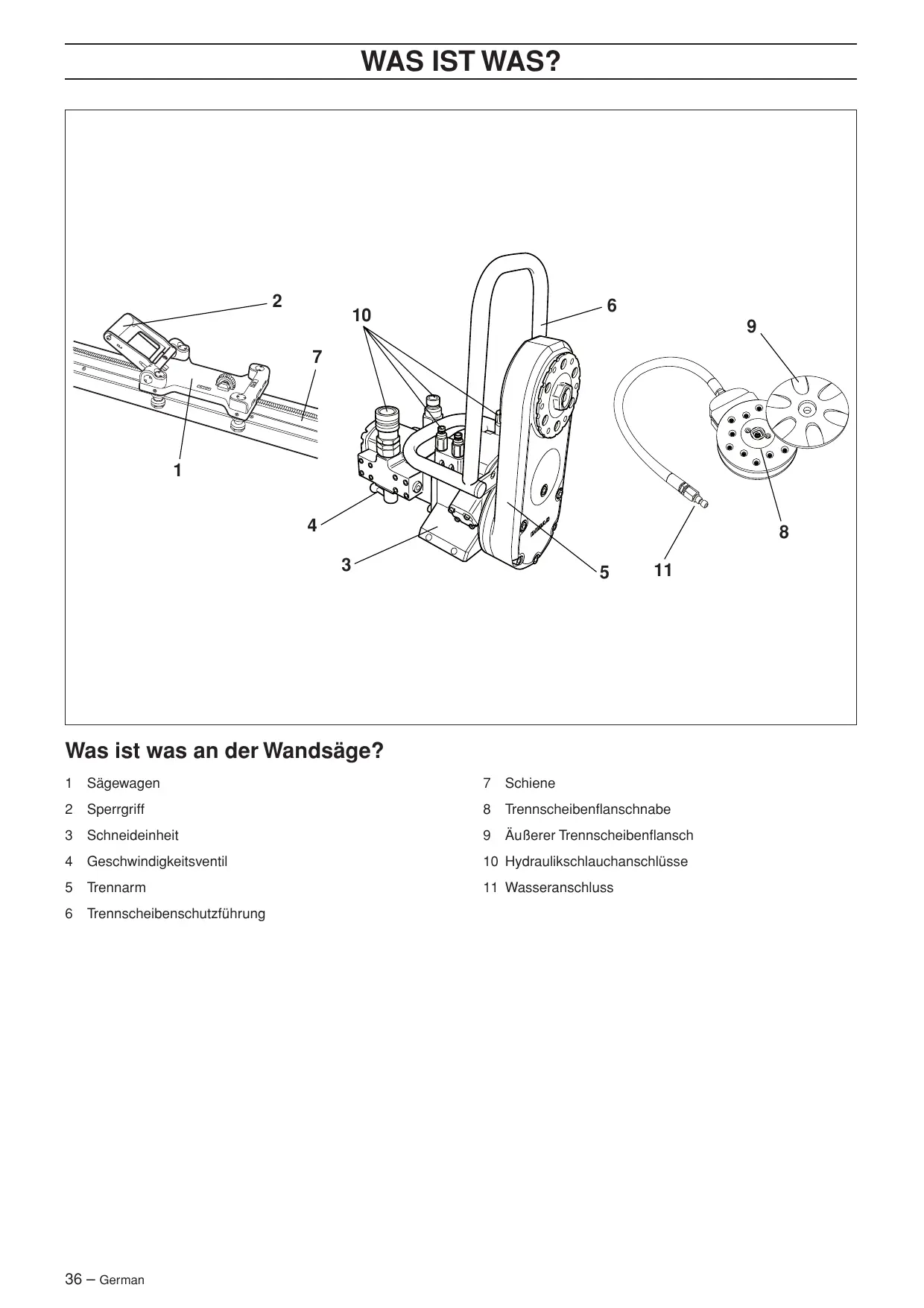

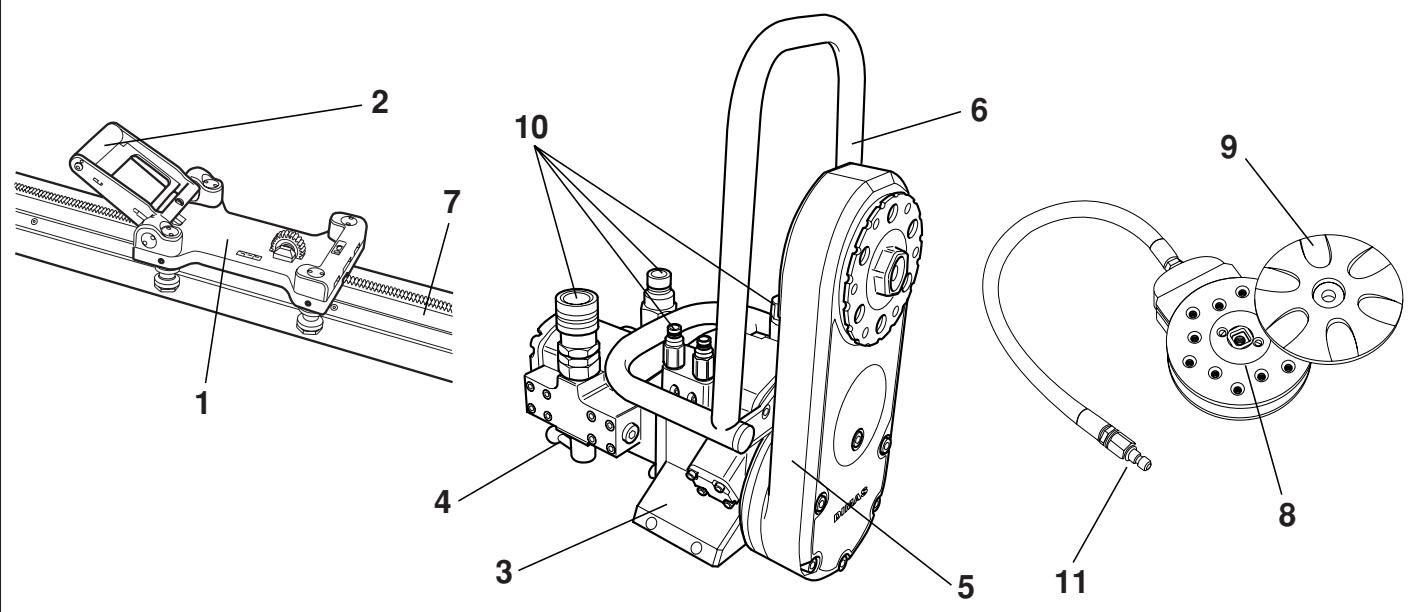

Was ist was an der Wandsäge?

1 Sägewagen 2 Sperrgriff 3 Schneideinheit 4 Geschwindigkeitsventil 5 Trennarm 6 Trennscheibenschutzführung

7 Schiene 8 Trennscheibenflanschnabe 9 Äußerer Trennscheibenflansch 10 Hydraulikschlauchanschlüsse 11 Wasseranschluss

Maßnahmen vor der Benutzung einer neuen Wandsäge

• Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
• Diese Maschine ist für das Schneiden von Beton, Ziegeln und entsprechenden Steinmaterialien vorgesehen. Jede andere Verwendung ist nicht zulässig.
• Diese Maschine darf nur zusammen mit Husqvarna PP 355, Husqvarna PP 455 sowie Husqvarna RC 455 verwendet werden. Alle anderen Einsätze sind unzulässig. Das Gerät ist für industrielle Anwendungen und die Benutzung durch erfahrene Bediener ausgelegt.
• Lesen Sie die Bedienungsanweisung für das Hydraulikaggregat sorgfältig durch, bevor Sie das Gerät benutzen. Das Gerät kann schwere Verletzungen verursachen. Die Sicherheitsvorschriften gründlich durchlesen. Lernen Sie, wie das Gerät anzuwenden ist.

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, alle denkbaren Situationen abzudecken, die beim Gebrauch des Geräts auftreten können. Gehen Sie stets mit Vorsicht und Vernunft vor. Vermeiden Sie Situationen, für die Sie sich nicht ausreichend qualifiziert fühlen. Falls Sie sich auch nach dem Lesen dieser Anweisungen nicht über die richtige Vorgehensweise im Klaren sind, ziehen Sie einen Fachmann zu Rate, bevor Sie fortfahren.

Sie können sich jederzeit an Ihren Händler wenden, wenn Sie Fragen zur Verwendung der Maschine haben. Wir beraten Sie gerne, wie Sie Ihre Maschine besser und sicherer einsetzen können.

Lassen Sie die Maschine regelmäßig von Ihrem Husqvarna-Händler überprüfen und notwendige Einstellungen und Reparaturen vornehmen.

Alle Informationen und Daten dieser Bedienungsanleitung galten zum Zeitpunkt der Drucklegung.

WARNUNG! Ohne Genehmigung des Herstellers dürfen an der Maschine unter keinen Umständen Konstruktionsänderungen vorgenommen werden. Stets Originalzubehör verwenden. Unzulässige Änderungen und/oder Zubehörteile können zu schweren Verletzungen oder tödlichen Unfällen von Anwendern oder anderen Personen führen.

WARNUNG! Beim Schneiden, Mahlen, Bohren, Schmirgeln oder Formen können Staubpartikel oder Dämpfe freigesetzt werden, die gesundheitsschädliche Stoffe enthalten können. Sie sollten daher das Material, das bearbeitet werden soll, genau kennen und die entsprechende Staub- oder Atemschutzmaske tragen.

Persönliche Schutzausrüstung

WARNUNG! Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.

Schutzhelm, Gehörschutz, Schutzbrille oder Visier

• Atemschutzmaske

Feste, griffsichere Handschuhe.

• Eng anliegende, kräftige und bequeme Kleidung tragen, die volle Bewegungsfreiheit gewährt.

Stiefel mit Stahlkappe und rutschfester Sohle.

• Ein Erste-Hilfe-Set soll immer griffbereit sein.

Allgemeine Sicherheitsvorschriften

Lesen Sie vor der Inbetriebnahme der Maschine diese Bedienungsanleitung aufmerksam durch und machen Sie sich mit dem Inhalt vertraut.

WARNUNG! Bei Arbeiten an Produkten mit beweglichen Teilen besteht stets Klemmgefahr. Tragen Sie Schutzhandschuhe, um Verletzungen zu vermeiden.

• Arbeiten Sie niemals mit dem Gerät, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.
• Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".
• Halten Sie alle Teile in funktionstauglichem Zustand und sorgen Sie dafür, dass alle Befestigungsteile sorgfältig festgezogen sind.
• Arbeiten Sie niemals mit einem defekten Gerät. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanleitung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift "Wartung".
• Nehmen Sie keinerlei Änderungen an den Sicherheitsvorrichtungen vor. Kontrollieren Sie regelmäßig deren einwandfreie Funktionsweise. Die Maschine darf nicht mit defekten Schutzvorrichtungen bzw. ohne eingebaute Schutzvorrichtungen betrieben werden.
• Lassen Sie niemals andere das Gerät benutzen, ohne sich zu vergewissern, dass die Person den Inhalt der Bedienungsanleitung verstanden hat.
• Menschen und Tiere können zu einer Ablenkung und damit zum Verlust der Kontrolle über das Gerät führen. Konzentration und Fokussierung auf die Aufgabe sind daher stets erforderlich.
• Bedenken Sie, dass Kleidung, langes Haar und Schmuck in beweglichen Teilen hängen bleiben können. Vorsicht beim Heben. Schweres Gerät bedeutet Klemmgefahr und Gefahr für andere Verletzungen.

Transport und Aufbewahrung

• Vor dem Bewegen der Ausrüstung stets den Hauptschalter für das Hydraulikaggregat ausschalten und die Schläuche von der Schneideinheit abnehmen.
• Trennscheibe und Trennscheibenschutz vor Transport oder Lagerung ausbauen. Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließbaren Raum auf.
• Zur Lagerung der Ausrüstung die mitgelieferten Kästen verwenden.

Allgemeine Arbeitsvorschriften

WARNUNG! Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit einer Wandsäge. Die angegebene Information kann niemals das Wissen ersetzen, das ein professioneller Anwender durch seine Ausbildung und praktische Erfahrung besitzt. Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Fragen Sie Ihren Fachhändler, Ihre Servicewerkstatt oder einen erfahrenen Anwender. Vermeiden Sie Arbeiten, denen Sie sich nicht gewachsen fühlen!

• Sämtliche Bediener müssen für die Benutzung der Maschine ausgebildet sein. Die Verantwortung für die erforderliche Ausbildung liegt beim Eigentümer.
• Sicherstellen, dass der Trennscheibenschutz unbeschädigt und korrekt montiert ist.
• Stets nur Originalklingen verwenden, die für die Maschinen ausgelegt sind. Fragen Sie Ihren Husqvarna-Händler, welche Klinge sich am besten für Ihren Einsatzbereich eignet.
• Niemals beschädigte oder verschlissene Trennscheiben verwenden.
• Trennscheibe und Trennscheibenschutz dürfen erst nach Ausschalten des Hydraulikaggregats und Abnehmen der an der Schneideinheit angeschlossenen Hydraulikschläuche ausgebaut werden.
• Schneidevorgänge niemals ohne den Trennscheibenschutz durchführen.
• Prüfen, dass die Klinge frei rotieren kann, bevor die Maschine gestartet wird. Stets Abstand zur Trennscheibe halten, wenn der Motor läuft.
• Es ist stets eine Wasserkühlung einzusetzen. Diese kühlt die Klingen, verlängert deren Lebensdauer und verringert die Staubbildung.
• Sicherstellen, dass alle Verbindungen, Anschlüsse und Hydraulikschläuche unbeschädigt sind. Hydraulikschläuche und Verbindungen sauber halten. Stets auf die Unversehrtheit der verwendeten Schläuche achten.
• Verwenden Sie keine deformierten, verschlissenen oder beschädigten Schläuche.
• Sicherstellen, dass die Schläuche korrekt an die Maschine angeschlossen sind und die Hydraulikkupplungen ordnungsgemäß verriegelt wurden, bevor das Hydrauliksystem unter Druck gesetzt wird. Um die Kupplungen zu verriegeln, die Außenhülse der Buchsenkupplung drehen, wodurch sich die Nut von der Kugel entfernt.
• Niemals den Trennschleifer an den Hydraulikschläuchen hochheben.
• Täglich die Maschine, alle Verbindungen und Hydraulikschläuche auf Undichtigkeiten überprüfen. Lecks oder Explosionen können zu einem Eindringen von Öl in den Körper oder anderen schweren Verletzungen führen.
• Hydraulikschläuche dürfen erst abgenommen werden, nachdem das Hydraulikaggregat abgeschaltet wurde und der Motor zum Stillstand gekommen ist. Die für das jeweilige Werkzeug angegebenen Werte für den Öldurchfluss oder Öldruck nicht überschreiten. Ein zu hoher Durchfluss oder Druck kann zu Explosionen führen.
• Beim Einsatz von Hydraulikwerkzeugen an oder bei elektrischen Leitungen sind Schläuche zu verwenden, die als „nicht elektrisch leitend“ eingestuft und gekennzeichnet wurden. Die Verwendung anderer Schläuche kann zu schweren Verletzungen und sogar zum Tod führen.
• Vor dem Sägen das Hydrauliksystem auf die Betriebstemperatur von 30°C vorwärmen, um den Rücklaufdruck und andere Belastungen zu reduzieren.
• Vor dem Schneiden sind alle auszuführenden Schnitte deutlich zu markieren und zu planen, sodass sie ohne Gefahr für Menschen oder Maschine durchgeführt werden können.
• Betonblöcke ausreichend sichern oder verankern. Freigesägte Materialien mit hohem Gewicht können schwere Schäden verursachen, wenn sie nicht kontrolliert bewegt werden können. Stets die Wand Rückseite prüfen, an der die Trennscheibe beim Durchschneiden heraustritt. Sichern bzw. absperren und sicherstellen, dass weder Menschen noch Material zu Schaden kommt.
• Den Arbeitsbereich stets auf das Vorhandensein von Gasleitungen überprüfen und deren Verlauf kennzeichnen. Das Schneiden in der Höhe von Gasleitungen stellt eine potenzielle Gefahrensituation dar. Funkenbildung beim Schneiden vermeiden, andernfalls besteht Explosionsgefahr. Konzentrieren Sie sich voll auf Ihre Arbeitsaufgabe. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.
• Stellen Sie sicher, dass innerhalb des Arbeitsbereichs keine Rohre oder elektrischen Leitungen verlegt sind.
• Sicherstellen, dass die Stromkabel im Arbeitsbereich nicht stromführend sind.
• Niemals die Maschine unbeaufsichtigt mit laufendem Motor stehen lassen.
• Niemals so arbeiten, dass Sie den Not-Aus am Hydraulikaggregat oder den Stoppschalter auf der Fernbedienung nicht bequem und einfach erreichen können. Siehe Anleitung des Hydraulikaggregats.
• Beim Arbeiten mit den Maschinen muss stets eine weitere Person anwesend sein, die bei Unfällen Hilfestellung leisten kann.
• Personen, die sich in der Umgebung aufhalten, müssen einen Gehörschutz tragen, da der Geräuschpegel beim Schneiden 85 dB(A) überschreitet.
• Sorgen Sie dafür, dass Menschen und Tiere einen Sicherheitsabstand von 4 m (15 ft) einhalten, während Sie mit dem Gerät arbeiten.
• Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen, z. B. bei dichtem Nebel, Regen oder Wind, großer Kälte usw. Das Arbeiten bei schlechtem Wetter ist sehr ermüdend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.
• Sorgen Sie dafür, dass der Arbeitsbereich ausreichend beleuchtet ist, damit Sie sicherer arbeiten können.
• Sorgen Sie immer dafür, dass Sie bei der Arbeit fest und sicher stehen. Vorsicht beim Heben. Schweres Gerät bedeutet Klemmgefahr und Gefahr für andere Verletzungen.

WARNUNG! Trennscheiben sind ausschließlich für das vorgesehene Material zu verwenden.

Das Betreiben von Trennscheiben bei Drehzahlen, die über dem vom Hersteller empfohlenen Wert liegen, kann zu Schäden an der Trennscheibe und zu Verletzungen führen. Siehe das Kapitel Technische Daten.

Grundlegende Arbeitstechnik

• Beginnen Sie stets mit dem Schneiden einer Führungsnut. Dazu die Trennscheibe 3–7 cm (1,2–2,8 Zoll) einführen. Dann die Führungsnut schneiden. Der Schnitt sollte nicht mit maximaler Geschwindigkeit, sondern vorsichtig ausgeführt werden, um einen geraden Schnitt zu erzielen und die nachfolgenden Schnitte zu erleichtern. Durch den Schwenkarm können beim Start Trennscheiben von einer Höhe von bis zu 1000 mm verwendet werden. Es wird empfohlen, den Schneidevorgang mit einer 800-mm-Klinge zu beginnen.
• Wenn der Führungsschnitt abgeschlossen ist, können tiefere Schnitte vorgenommen werden. Ihre jeweilige Tiefe richtet sich nach Faktoren wie der Betonhärte, dem Vorhandensein von Armierungseisen usw. Der maximale Durchmesser der Klinge für tiefere Schnitte beträgt 1.600 mm.
• Wird die Trennscheibe gewechselt, um die Schnitttiefe in demselben Schnitt zu erhöhen, muss sichergestellt werden, dass die Stärke der Trennscheibe der Breite der Nut entspricht.
• Das Gerät arbeiten lassen, ohne die Trennscheibe zu forcieren oder einzudrücken.
• Betonblöcke ausreichend sichern oder verankern. Freigesägte Materialien mit hohem Gewicht können schwere Schäden verursachen, wenn sie nicht kontrolliert bewegt werden können.

Blöcke schneiden

• Zuerst den unteren waagerechten Schnitt ausführen. Dann den oberen waagerechten Schnitt ausführen. Abschließend die beiden senkrechten Schnitte ausführen.

• Wird der obere waagerechte Schnitt vor dem unteren waagerechten Schnitt ausgeführt, fällt das Werkstück auf die Klinge und klemmt sie ein.
• Für den letzten Schnitt sollte die Schneideinheit an einer angrenzenden festen Wand angebracht werden.
• Da die Schiene symmetrisch ist, kann die Schneideinheit auf ihr gewendet werden, um einen neuen Schnitt auf der anderen Seite der Schiene auszuführen. Auf diese Weise haben die geschnittenen Stücke eine leichter hantierbare Größe und lassen sich besser vom Arbeitsplatz transportieren.
• Da die Drehrichtung der Trennscheibe ausgewählt werden kann, kann auch das Sprühwasser von der Trennscheibe unabhängig davon ausgewählt werden, wie die Säge auf der Schiene angeordnet ist.

WS 463

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren. Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zugleich den Wiederverkaufswert. Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus.

Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service. Haben Sie das Gerät nicht bei einem unserer Vertragshändler gekauft, fragen Sie dort nach der nächsten Servicewerkstatt.

Husqvarna Construction Products ist stets bestrebt, die Konstruktion der Produkte zu verbessern. Husqvarna behält sich daher das Recht vor, ohne vorherige Ankündigung und ohne weitere Verpflichtungen Konstruktionsänderungen einzuführen.

Allgemeines

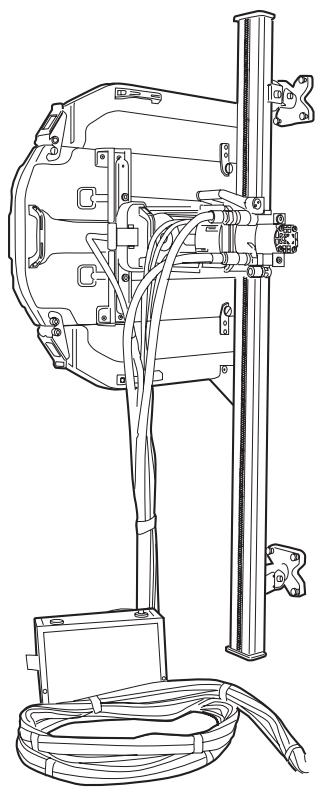

Die Serie WS 400 ist eine völlig neue Reihe mit Wand-Trennschleifern von Husqvarna. Mit der Serie Husqvarna WS 400 wollen wir mit modernen Produktionsverfahren und hochleistungsfähigem Material einen leichten und gleichzeitig starken Wand-Trennschleifer entwickeln, der weniger von einer Person zu bedienen sein soll.

Zu den Neuheiten der Serie WS 400 führt u. a. die Möglichkeit, die Trennscheibe radial am Trennschleifer zu befestigen. Dass die Schneideinheit mit einer Schnellkupplung auf einem Wagen und nicht direkt auf der Schiene montiert ist, erleichtert die Montage des Trennschleifers erheblich.

Um die Eingangsleistung optimal auszunutzen, wird der Trennschleifer auf der neuesten Husqvarna-Schiene angebracht. Da es sich hierbei um eine äußerst stabile Schiene handelt, kann der Trennschleifer exakter gesteuert werden und das Schneiden erfolgt mit verbesserter Effizienz.

Da die Komponenten der Ausrüstung mit geringen Verlusten arbeiten und die Trennscheibe im Vergleich zu früheren Ausführungen um 50 mm nach innen versetzt wurde, konnte die Maschine kompakter konstruiert und gleichzeitig die Effizienz erhöht werden.

Zu einer kompletten Trennschleiferausrüstung gehören:

• Eine Schneideinheit
• Eine Schiene 1,2 m
• Eine Schiene 2 m, vier Wandbefestigungen, ein Schienenhalter, ein Verbinder
• Ein Trennscheibenschutz 800 oder ein Trennscheibenschutz 1000
• Eine Führung für den Trennscheibenschutz, ein Werkzeugsatz
• Eine Flasche Husqvarna Oil 150

Transportbehälter für die verschiedenen Einheiten. Ab Werk ist auf der langen und der kurzen Schiene ein Sägewagen angebracht, um den Schneidvorgang so einfach wie möglich zu gestalten.

Da ein großer Teil der Arbeit aus Transporten besteht, wird die Schneidausrüstung in speziell entwickelten Kisten geliefert. Die Kisten bieten beim Transport einen wirksamen Schutz, und gleichzeitig verringert sich die Anzahl der zu bewegenden Ausrüstungsteile – für noch effektiveres Arbeiten.

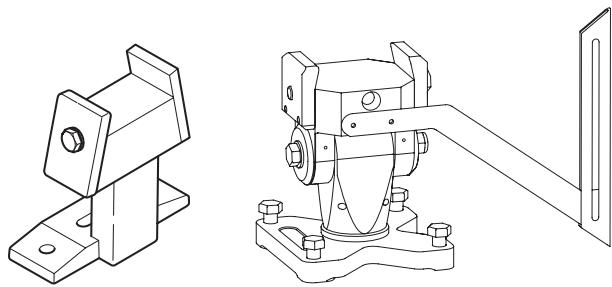

Wandbefestigungen und Schiene montieren

Für die Serie Husqvarna WS 400 sind zwei Arten von Wandbefestigungen erhältlich: zum einen Standard-Wandbefestigungen, die zum Lieferumfang gehören, zum anderen die rotierbare Wandbefestigung Universal.

WICHTIG! Die Serie Husqvarna WS 400 darf nur mit den beiden o. g. Wandbefestigungen verwendet werden. Die älteren Husqvarna-Wandbefestigungen gleichen der neuen Standard-Ausführung, haben aber einen längeren Fuß. Diese Befestigungen dürfen nicht mit der Serie WS 400 benutzt werden, da der Arm mit dem Fuß der Befestigung kollidieren kann.

Beim Schneiden von Türen, beim Flach- oder Schrägschneiden sowie beim Treppenschneiden und Nutenschneiden ist die Wandbefestigung Universal zu verwenden. Soll ein gewöhnlicher, gerader Schnitt ausgeführt werden, sind die festen Befestigungen zu benutzen.

Die Wandbefestigung Universal für die gewünschte Schnittart montieren (siehe separate Anleitung).

Die Standard-Wandbefestigung wie folgt montieren:

1 Schnittlinie markieren und die Löcher für die Spreizschrauben 165 mm (6,5") von der Schnittlinie anzeichnen.

2 15-mm (5/8")-Löcher für die M12 (1/2")-Spreizschrauben bohren. 3 Die Wandbefestigungen lose an den Spreizschrauben aufhängen, vorzugsweise M6S 12x70 (1/2"x2"). 4 Die Schiene in die Wandbefestigungen einsetzen und die Spannscheiben anziehen. 5 Sicherstellen, dass die Schiene richtig mit den Laufschienen an den Wandhalterungen ausgerichtet ist, bevor die Schrauben festgezogen werden.

6 Den Abstand zwischen Sägeschnitt und Wandbefestigung anpassen. Der Abstand zwischen der Kante und der Innenkante des Sägeschnitts muss 89 mm (3,5") betragen. Spreizschraube anziehen.

WICHTIG! Nur die mitgelieferten Verbinder verwenden, da ältere Verbinder nicht an die Serie WS 400 angepasst sind.

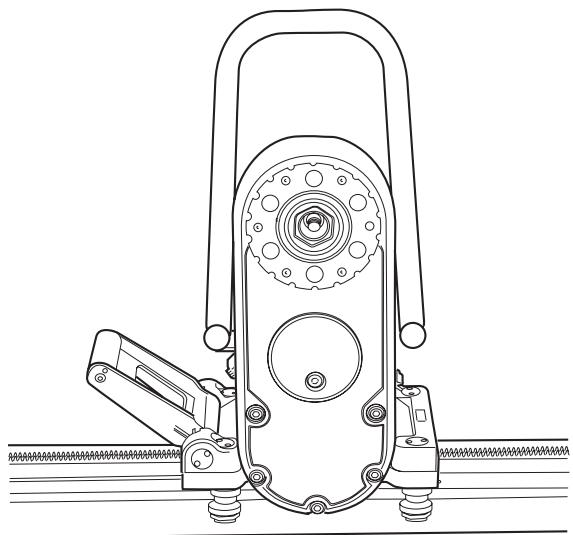

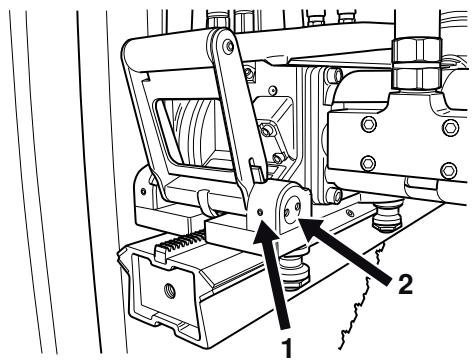

Sägewagen und Schneideinheit montieren

Der Sägewagen wird werkseitig montiert geliefert. Der Wagen kann von der Schiene abgebaut werden, indem die Sperre an der Schiene entfernt und der Wagen heruntergeschoben wird.

1 Die Schneideinheit in den Sägewagen heben und montieren. Wenn die Schneideinheit an ihren Platz gehoben wird, bewegt sich der Sperrgriff in eine Zwischenposition. In dieser Position hängt die Schneideinheit im Sägewagen, ohne dass sie festgehalten werden muss. Sie sitzt allerdings nicht fest genug, um Schaden zu können.

Bei vertikalen Schnitten muss die Schiene mit dem Sperrgriff des Sägeschlittens nach oben montiert werden. Dies erleichtert die Befestigung der Schneideinheit.

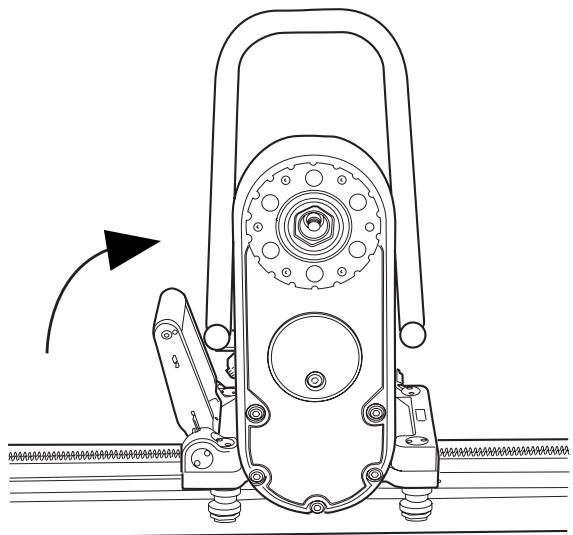

2 Um die Schneideinheit zu fixieren, den Sperrgriff zur Einheit hin anheben, bis er einrastet.

WARNUNG! Das Schneiden ist lebensgefährlich, wenn die Schneideinheit nicht ordnungsgemäß in Wagen und Schiene sitzt.

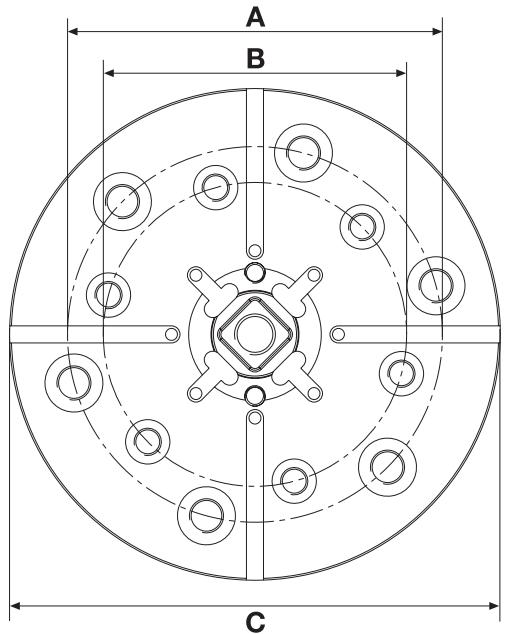

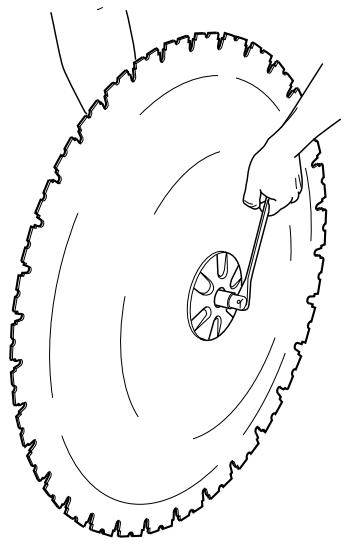

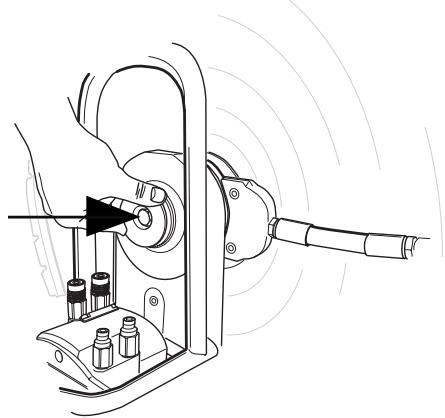

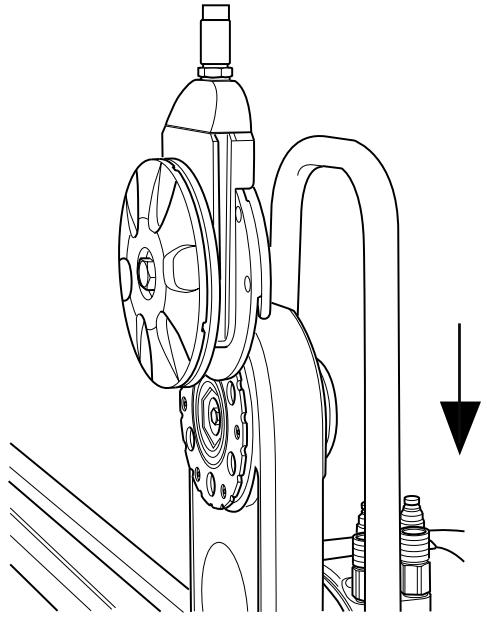

Klinge montieren

WARNUNG! Trennscheibe und Trennscheibenschutz dürfen erst nach Ausschalten des Hydraulikaggregats und Abnehmen der an der Schneideinheit angeschlossenen Hydraulikschläuche ausgebaut werden. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

Bei der Serie Husqvarna WS 400 wird die Trennscheibe auf eine völlig neue Weise montiert. Die neue Befestigung erlaubt außer der traditionellen Art auch die radiale Befestigung auf schnelle und einfache Weise.

1 Zuerst vorhandenen Schmutz von den Kontaktflächen an Trennscheibenflansch und Trennscheibe entfernen. 2 Die Rotationsrichtung der Trennscheibe prüfen. Von der Sägeseite aus gesehen muss sich die Trennscheibe im Gegenuhrzeigersinn drehen, der freigelegte Teil des Diamanten muss in der Drehrichtung der Trennscheibe liegen. Da die Drehrichtung der Trennscheibe ausgewählt werden kann, kann auch das Sprühwasser von der Trennscheibe unabhängig davon ausgewählt werden, wie die Säge auf der Schiene angeordnet ist.

Äußeren Trennscheibenflansch, Trennscheibe und Trennscheibenflanschnabe zusammen (Anzugsmoment 70-80 Nm).

3 Die Trennscheibe mit montiertem Flansch und Flanschnabe am Schwenkarm einhängen (die Trennscheibe ist nicht abgebildet).

4 Trennscheibenflanschnabe vorsichtig drehen, sodass sie in eine der Führungsschienen des Schwenkarms gleitet und in der richtigen Position für das Festschrauben zu liegen kommt. 5 Die Trennscheibenachse in den Schwenkarm drücken und gleichzeitig die Trennscheibe vorsichtig drehen. Wenn sich die Trennscheibenachse nicht weiter von Hand eindrücken lässt, ist sie mit dem beiliegenden 18er Schlüssel fest anzuziehen (Anzugsmoment 70-80 Nm).

WARNUNG! Bei der Montage der Trennscheibe sorgfältig arbeiten, damit sie sich beim Schneiden nicht lösen kann. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

Flachschneiden

Den äußeren Trennscheibenflansch abschrauben und die Trennscheibe auf der Trennscheibenflanschnabe montieren.

A = 110 mm, 6 x M10

B = 89 mm, 6 x M8

C = 144 mm

Trennscheibenschutz montieren

WARNUNG! Trennscheibe und Trennscheibenschutz dürfen erst nach Ausschalten des Hydraulikaggregats und Abnehmen der an der Schneideinheit angeschlossenen Hydraulikschläuche ausgebaut werden. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

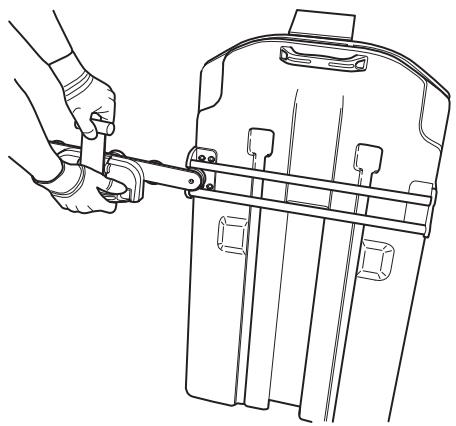

1 Die Trennscheibenschutzführung zwischen die Streben des Trennscheibenschutzes schieben. Die Trennscheibenschutzführung in der Mitte platzieren. Das Kunststoffgegenlager des Handgriffs mit der oberen Strebe des Trennscheibenschutzes sichern.

2 Auf eine vertikale Ausrichtung des Schwenkarms achten. Den Trennscheibenschutz über die Trennscheibe heben und in den Halter an der Schneideinheit einhängen. Darauf achten, dass die Gleitschienen des Trennscheibenschutzes in die Nuten des Wasserblocks greifen.

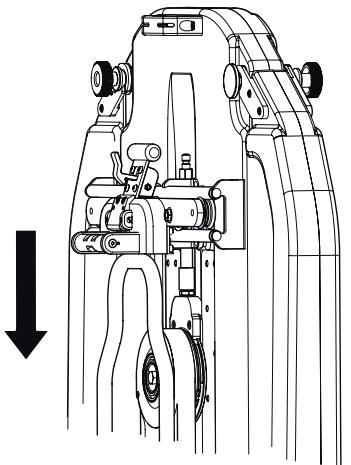

3 Trennscheibenschutz durch Herausziehen des Griffs aus dem Schutz und danach zur Schneideinheit hin verriegeln, sodass die Verriegelung den Griff arretiert.

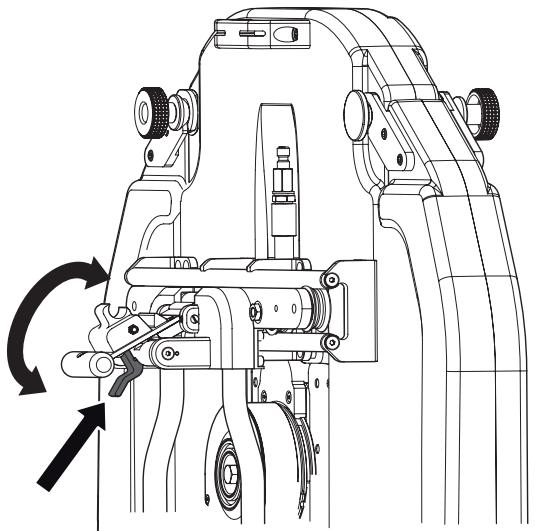

4 Zum Entfernen des Schutzes die Verriegelung lösen und den Griff nach oben und innen zum Schutz hin ziehen. Das Kunststoffgegenlager an der oberen Strebe sichern.

Hydraulikaggregat anschließen

WICHTIG! Diese Maschine darf nur zusammen mit Husqvarna PP 355, Husqvarna PP 455 sowie Husqvarna RC 455 verwendet werden. Alle anderen Einsätze sind unzulässig.

Lesen Sie die Bedienungsanweisung für das Hydraulikaggregat sorgfältig durch, bevor Sie das Gerät benutzen.

Nach Montage der Schneideinheit, der Trennscheibe und des Trennscheibenschutzes sollen die Hydraulikschläuche und die Wasserkühlung angeschlossen werden.

Es gibt zwei Arten von Hydraulikschläuchen für den Trennschleifer:

Die vier dünneren Schläuche steuern die Vorschubmotoren, d. h. den Längsvorschub auf der Schiene sowie den Tiefenvorschub der Trennscheibe. Die beiden dickeren Schläuche treiben die Trennscheibe an. - Vor dem Anbringen der Schläuche sind die Kupplungen abzuwischen, um die Gefahr der Leckage zu reduzieren. Zum Verriegeln der dünnen und auch der dicken Schläuche die Außenhülse der Buchsenkupplung drehen, sodass sich die Nut der Hülse von der Kugel entfernt.

Vor dem Start

• Den zu schneidenden Bereich einzäunen, damit keine unbeteiligten Personen zu Schaden kommen oder den Bediener stören können.
• Trennscheibe und Trennscheibenschutz auf Beschädigung und Risse kontrollieren. Trennscheibe oder Trennscheibenschutz austauschen, wenn sie Schlägen ausgesetzt wurden oder Risse aufweisen.
• Sicherstellen, dass alle Hydraulikschläuche und -anschlüsse unbeschädigt und ordnungsgemäß angeschlossen sind, und dass die Wasserführung ordnungsgemäß angeschlossen und eingeschaltet ist.
• Ölstand im Aggregat prüfen. Das Geschwindigkeitsventil am Sägemotor je nach Trennscheibendurchmesser justieren. (Siehe Tabelle Schneidkapazität.)
• Soll der Schneidvorgang nicht an der Stelle begonnen werden, an der sich die Schneideinheit befindet, Schneideinheit in die Startposition fahren.

Starten

Die Startanweisungen des Hydraulikhandbuchs befolgen.

Stoppen

• Nach Beenden des Schneidens die Trennscheibe aus der Wand fahren und die Trennscheibenrotation sowie den Wasserstrom abschalten. Hydraulikaggregat ausschalten.

Demontage des Trennschleifers

1 Den Motor ganz zum Stillstand kommen lassen. 2 Das Stromversorgungskabel vom Hydraulikaggregat abziehen. 3 Den Hauptschalter des Hydraulikaggregats ausschalten. 4 Hydraulikschläuche und Wasserschlauch von der Schneideinheit trennen.

Alle weiteren Schritte werden in umgekehrter Montagereihenfolge vorgenommen.

Reinigung

Nach dem Schneidvorgang ist der Trennschleifer zu reinigen. Eine Reinigung der gesamten Schneidausrüstung ist äußerst wichtig. Für die Reinigung des Trennschleifers wird empfohlen, den Wasserschlauch vom Schwenkarm abzunehmen und zum Spülen von Schneideinheit, Schiene, Trennscheibenschutz und Wandbefestigung zu verwenden. Bei Bedarf lässt sich auch gut eine Spülbürste o. Ä. zum Reinigen benutzen. Hochdruckreiniger dürfen für die Reinigung der Schneideinheit nicht verwendet werden.

WICHTIG! Die Schneideinheit nicht mit einem Hochdruckreiniger reinigen.

Führungsräder justieren

Damit der Trennschleifer stabil läuft und gerade Schnitte ausführt, müssen die vier Führungsräder an der Schiene anliegen und dürfen kein Spiel aufweisen. Läuft der Sägewagen mit Spiel auf der Schiene, müssen die Führungsräder justiert werden.

Die beiden markierten Führungsräder haben exzentrische Achsen, und durch Drehen der Achsen kann der Wagen auf der Schiene festgeschraubt werden.

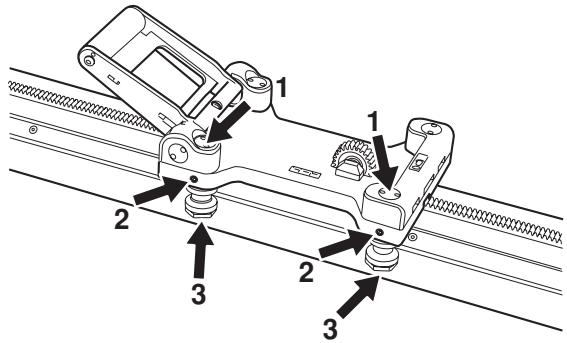

Zuerst die markierten Muttern (1) mit dem mitgelieferten Spezialwerkzeug lösen. Dann die beiden Stoppschrauben (2) lösen. Anschließend die Führungsräder (3) zur Schiene drehen, bis kein Spiel mehr vorhanden ist. Führungsräder festhalten und Stoppschrauben wieder eindrehen. Dann die Mutter wieder festschrauben, um die Führungsräder in ihrer neuen Position zu fixieren.

Trennschleifer im Sägewagen justieren

Aufgrund des Verschleißes des Trennschleifers kann es nach einigen Betriebsstunden vorteilhaft sein, zu prüfen, ob die Schneideinheit weiterhin fest in Wagen und Schiene sitzt. Ist dies nicht der Fall, muss wahrscheinlich der Handgriff justiert werden.

Die markierte (1) Inbusschraube lösen (eine auf jeder Seite des Griffs). Dann die Exzenterachsen (2) mithilfe des mitgelieferten Spezialwerkzeugs drehen, bis die Achse eng am Trennschleifer anliegt. Abschließend die Inbusschraube wieder festdrehen.

Service

WICHTIG! Sämtliche Reparaturen dürfen nur von autorisiertem Reparaturpersonal ausgeführt werden. Diese Vorschrift soll verhindern, dass der Bediener großen Gefahren ausgesetzt wird.

Nach 100 Betriebsstunden wird eine Servicemeldung angezeigt. In diesem Fall muss die gesamte Ausrüstung zu einem autorisierten Husqvarna-Handler zur Inspektion gebracht werden.

Wartung

WICHTIG! Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem Motor und abgezogenem Stecker durchzuführen.

Ölwechsel Schwenkarm

Am Schwenkarm ist ein Ölstopfen zum Ablassen des Öls angebracht. Dieser Stopfen ist beim Ölwechsel zu reinigen. Das neue Öl wird durch die Öffnung des Ölstopfens eingefüllt.

Der Schwenkarm enthält 100 ml Husqvarna Oil 150, ein Getriebeöl vom Typ EP 150. Der erste Ölwechsel ist beim ersten Service vorzunehmen. Beim Erwerb eines Trennschleifers ist eine 100-ml-Flasche Öl im Lieferumfang enthalten.

WICHTIG! Altöl aus Motor und Getriebe ist gesundheitsschädlich und darf nicht direkt im Erdboden oder in der Natur entsorgt werden.

Schmierung der Vorschubräder

An jeder Schneideinheit befinden sich zwei Schmiernippel. Über diese können die Zahnräder für die Einführungsmotoren geschmiert werden. Täglich oder mindestens alle 30 Betriebsstunden schmieren. VEIDEC POWER LUBE oder ein vergleichbares Schmierfett verwenden.

Trennscheibenachse schmieren

Für eine möglichst einfache Montage der Trennscheibenachse kann es manchmal erforderlich sein, diese Sechskantachse zu schmieren. Gleichzeitig sicherstellen, dass der Sechskant nicht beschädigt ist.

Tägliche Wartung

1 Sicherstellen, dass alle Verbindungen, Anschlüsse und Hydraulikschläuche unbeschädigt sind. 2 Das Gerät äußerlich reinigen. Die Schneideinheit nicht mit einem Hochdruckreiniger reinigen. 3 Trennscheibe und Trennscheibenschutz auf Beschädigung und Risse kontrollieren. Trennscheibe oder Trennscheibenschutz austauschen, wenn sie Schlägen ausgesetzt wurden oder Risse aufweisen.

WS 463

Gewicht

Sagewagen, kg/lbs 3,7/8,15

Schneideinheit, kg/lbs 22/48,5

Trennscheibenschutz kg/lbs 15/33

Schiene 1200 mm (47") kg/lbs 12,2/26,9

Schiene 2000 mm (79") kg/lbs 17,2/37,9

Hydraulikölfluss, max, l/m / gpm 65/17

Druck, max, bar/psi 230/3340

Längsvorschub Hydraulisc

Tiefenvorschub

Das angegebene Gewicht für die beiden Schienen bezieht sich auf eine Schiene mit einem montierten Sagewagen. Soll das Schienengewicht ermittelt werden, muss also das Sagewagengewicht vom angegebenen Gewicht abgezogen werden.

Schnittgeschwindigkeit, m/s

Klingendurchmesser, mm	600	700	800	1000	1200	1500	1600
Spindeldrehzahl 1400 U/min Pos. 3	44	51
Spindeldrehzahl 1000 U/min Pos. 2			42	52
Spindeldrehzahl 630 U/min Pos. 1					40	49	53

Schnittgeschwindigkeit, ft/min

Klingendurchmesser, Zoll	24	28	32	40	47	59	63
Spindeldrehzahl 1400 U/min Pos. 3	8797	10263
Spindeldrehzahl 1000 U/min Pos. 2			8378	10472
Spindeldrehzahl 630 U/min Pos. 1					7752	9731	10391

Schnittleistung

Klingendurchmesser, mm/Zoll Schnittleistung, mm/Zoll

800/32 330/13

1000/40 430/17

1200/48 530/21

1600/63 730/29

Stets nur Originalklingen verwenden, die für die Maschinen ausgelegt sind.

EG-Konformitätserklärung

Husqvarna Construction Products Sweden AB, Box 2098, SE-550 02 Jönköping, Schweden, Tel.: + 46 (0)36 570 60 00 beschreibt hiermit, dass die Herstellung des Wand-Trennschleifers WS 463 ab dem 1. Januar 2001 folgenden Richtlinien des Rates einschließlich aller Änderungen entspricht: 98/37/EG über Maschinen, 73/23/EWG „Niederspannungsrichtlinie und 89/336/EWG über elektromagnetische Verträglichkeit. Folgende Standards dienten als Grundlage: EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 50 144-1, EN 13 862.

Der gefelte Wand-Trennschneider entspricht dem Exemplar, das der EG-Typenprüfung unterzogen wurde.

Jönköping, den 01.01.2005

Christer Carlberg

Geschäftsführer
