| Marque | HUSQVARNA |
| Modèle | WS 482 HF |
| Type de produit | Scie à béton murale |
| Poids de l'unité de sciage | 27 kg |
| Poids du chariot de sciage | 3,7 kg |
| Poids du rail 1200 mm | 9,5 kg |
| Poids du rail 2000 mm | 19 kg |
| Poids du protège-lame 800 mm | 13 kg |
| Poids du protège-lame 1000 mm | 16 kg |
| Diamètre max. de lame | 1600 mm |
| Diamètre min. de lame | 600 mm |
| Profondeur max. de coupe | 730 mm |
| Puissance max. sur l'arbre | 19 kW |
| Régime de l'arbre de sortie | 0 - 1200 tr/min |
| Gammes de vitesse | Engrenage 1 : 600-900 tr/min, Engrenage 2 : 800-1200 tr/min |
| Alimentation électrique | Groupe moteur Husqvarna PP 480 HF (haute fréquence) |
| Refroidissement | Par eau, pression max. 7 bar, débit min. 3,5 l/min |
| Frein de lame | Automatique, arrêt en quelques secondes |
| Classe de protection | IP 65 |
| Niveau de puissance sonore | 108 dB(A) mesuré, 109 dB(A) garanti |
| Niveau de pression sonore à l'oreille | 85 dB(A) |
| Lubrification | Husqvarna Oil 150 (huile de transmission EP 150) – 3 dl dans le bras de scie |
| Périodicité d'entretien | Toutes les 100 heures : révision chez un revendeur agréé |
| Contenu de l'équipement | Unité de sciage, rails 1,2 m et 2 m, chariot de sciage, 4 fixations murales, support de rail, raccord, protège-lame 800 ou 1000 mm, kit d'outils, brosse de nettoyage, manuel |
FOIRE AUX QUESTIONS - WS 482 HF HUSQVARNA
Questions des utilisateurs sur WS 482 HF HUSQVARNA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie à béton au format PDF gratuitement ! Retrouvez votre notice WS 482 HF - HUSQVARNA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WS 482 HF de la marque HUSQVARNA.
MODE D'EMPLOI WS 482 HF HUSQVARNA
Manuel d'utilisation
Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.
GB ES DE FR
- Guantes résistentes de agarre seguro.
Symboles sur la machine:
AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l'utilisateur et aux autres personnes générées.
Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.
Toujoursutiliser:
Casque de protection homologué
- Protecteurs d'oreilles homologues
Lunettes protectrices ou visiere
- Masque respiratoire
Lubrifiez quotidiennement.
Ce produit est conforme aux directives CE en vigueur.
Marquage environnemental. Ce symbole figurant sur le produit ou sur son emballage indique que ce produit ne peut pas etre traité comme déchet menager. Il doit etre collecte et amene a une installation de recupération appropriee de déchets d'equipements électriques et Electroniques.
En veillant à ce que ce produit soit correctement éliminé, vous pouvez contributor à prévenir les conséquences négatives potentielles sur l'environnement et les hommes, qui pourrait sinon être le résultat d'un traitement incorrect des déchets de ce produit.
Pour des informations plus détaillées sur le recyclage de ce produit, contactez votre commune ou le magasin où vous avons acheté le produit.
Symboles dans le manuel:
Les contrôles et/ou les entretiens doivent être effectuels quand le moteur est à l'arrêt et avec la prise electrique débranchée.
Toujours porter des gants de protection homologues.
Un nettoyage régulier est indispensable.
Examen visuel.
Porter des lunettes protectrices ou une visière.
Sommaire
EXPLICATION DES SYMBOLES
Symboles sur la machine: 50
Symboles dans le manuel: 50
SOMMAIRE
Sommaire 51
QUELS SONT LES COMPOSANTS?
Quels sont les composants de la scie murale? 52
INSTRUCTIONS DE SECURITE
Marche à suivre avant d'utiliser une nouvelle scie murale 53
Équipement de protection personnelle 53
Instructions generales de sécurité 54
Méthodes de travail 54
Techniques de travail de base 55
PRÉSENTATION
WS482HF 56
MONTAGE
Montez les fixations murales et le rail 57

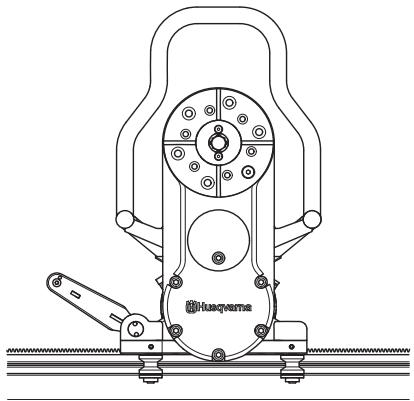

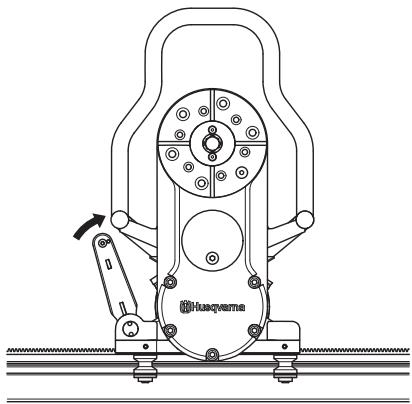

Montez le chariot de sciage et la scie 57

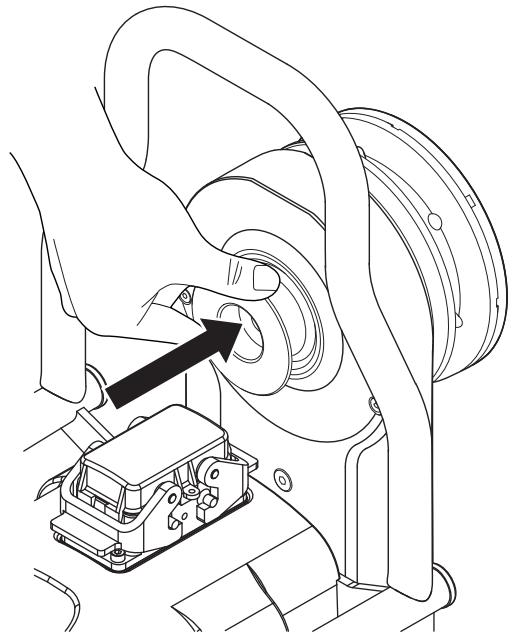

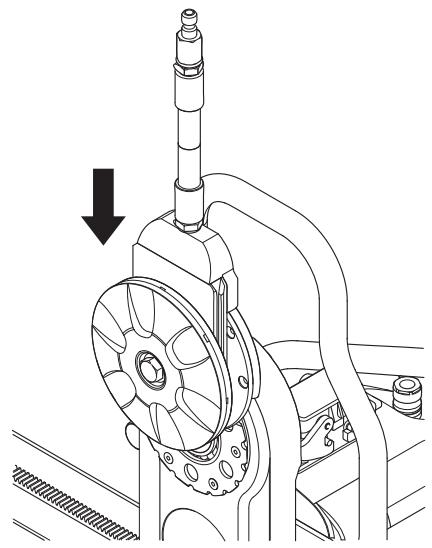

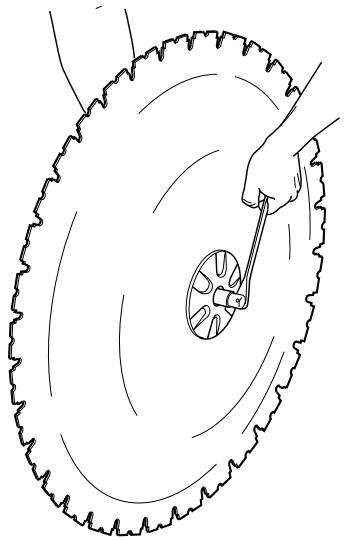

Monter la lame 58

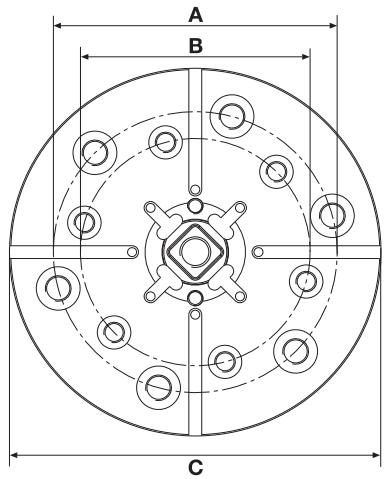

Découpe à ras 58

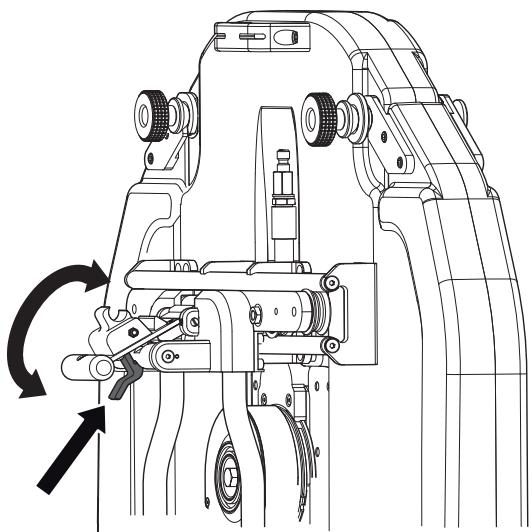

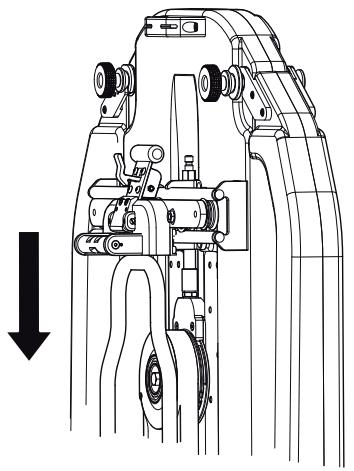

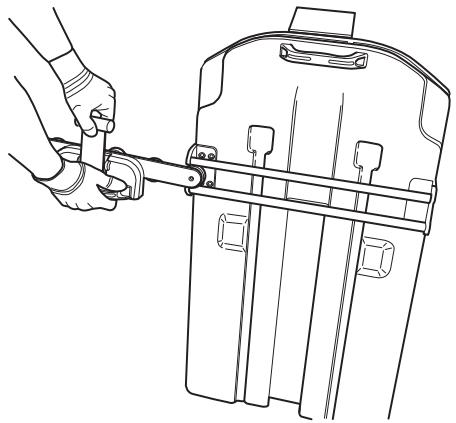

Montage du protège-lame 59

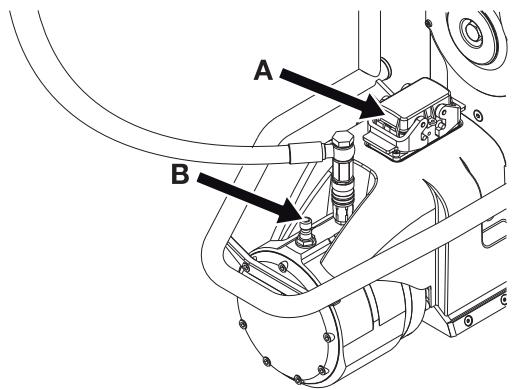

Branchez le groupe moteur 59
RéGLAGES

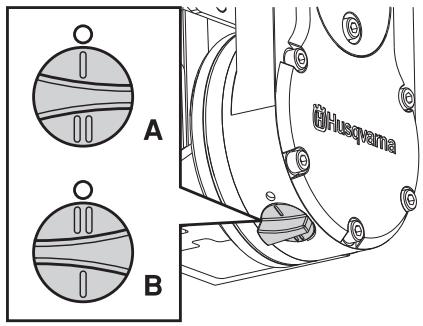

Sélecteur de vitesse 60

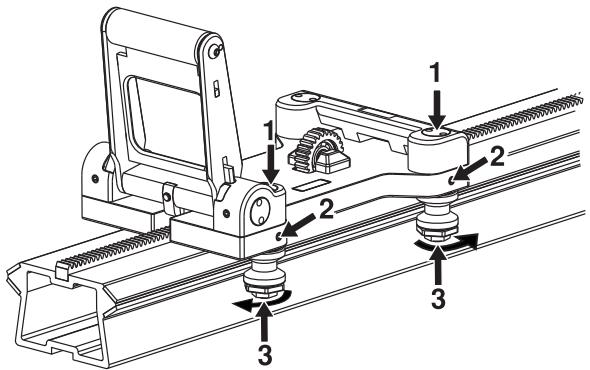

Réglage des roues de guidage 60

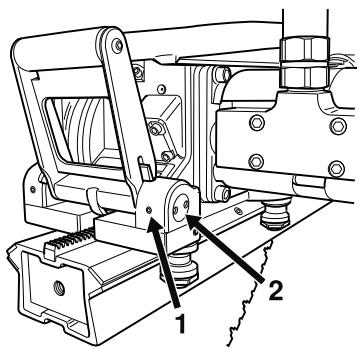

Réglage de la scie dans le chariot de sciage 60
DEMARRAGE ET ARRÉT
Avant le démarrage 61
Démarrage 61
Arrêt 61
Démontage de la scie 61
Nettoyage 61
ENTRETIEN
Service 62
Entretien 62
Entretien quotidien 62
CHARACTERISTIQUES TECHNIQUES
WS 482 HF 63
Assurance de conformité UE 65

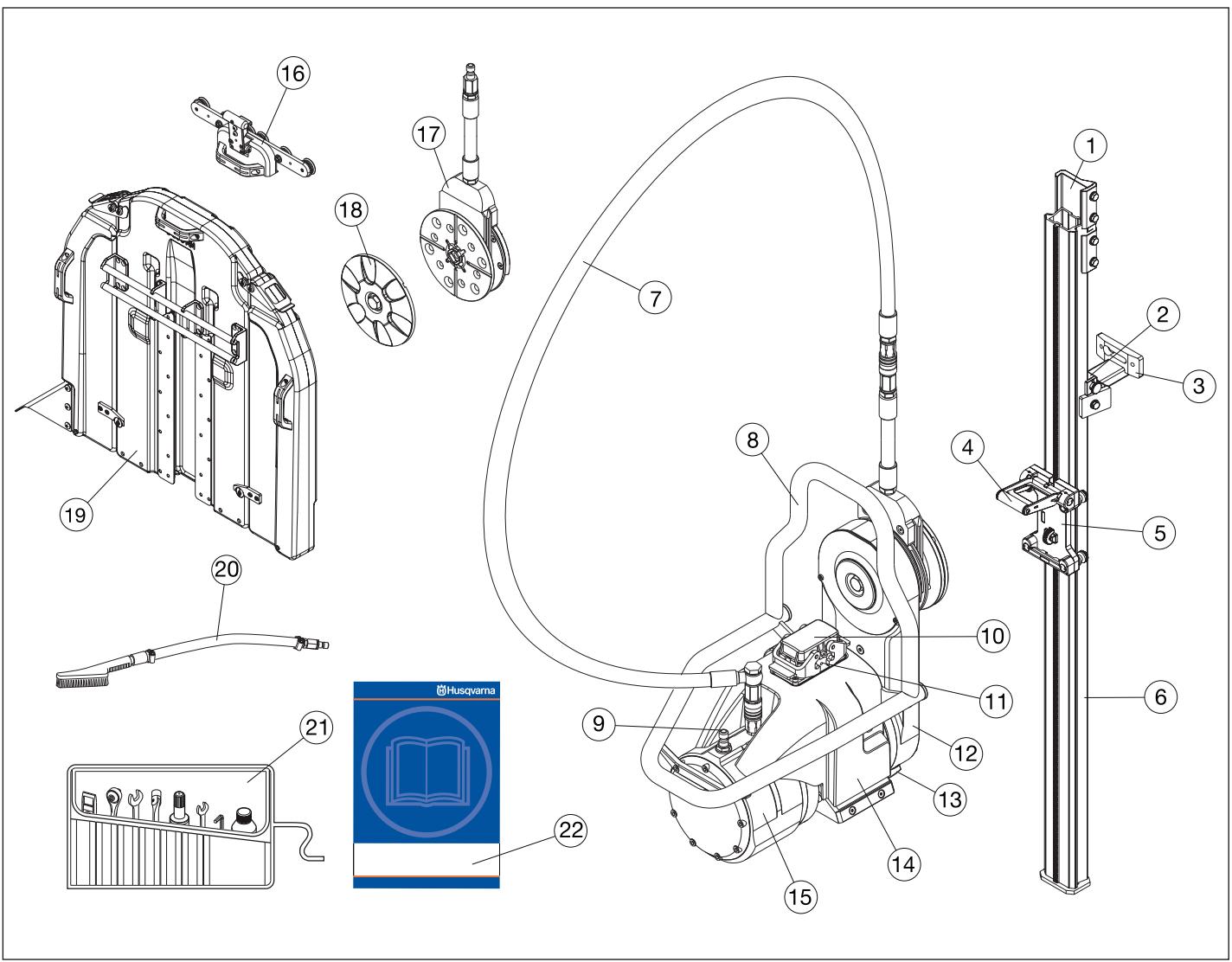

Quels sont les composants de la scie murale ?
1 Connecteur
2 Support de rail
3 Fixations murales
4 Poignée de verrouillage
5 Chariot de sciage
6 Rail
7 Flexible a eau
8 Support de la poignée / du protège-lame
9 Raccord flexible, arrivée d'eau
10 Carter de protection
11 Branchement des cables
12 Bras pivotant
13 Sélecteur de vitesse
14 Unité de sciage
15 Moteur à propulsion, lame
16 Commande de protège-lame
17 Moyeu de la bride de lame
18 Bride de lame extérieur
19 Protège-lame
20 Brosse de nettoyage
21 Kit d'outils
22 Manuel d'utilisation
Marché à suivre avant d'utiliser une nouvelle scie murale
- Lire attentivement et bien assimilier le manuel d'utilisation avant d'utiliser la machine.
- Cette machine a eté concue pour être utilisée avec un bloc d'alimentation Husqvarna PP 480 HF. Toute autre utilisation est interdite.
- Veuillez parcourir le manuel fourni avec le groupe moteur avant de commencer à utiliser la machine. Consultez le DVD fourni pour obtenir des conseils sur la méthode de travail.
- La machine peut provoquer des blessures personnelles graves. Lire attentivement les consignes de sécurité. Apprendre à bien utiliser la machine.
- Cette machine est conçue pour le sciage de béton, de brique et de divers autres matériaux à base de pierre. Elle n'est destinée à aucune autre utilisation.
Utilisez toujours votre bon sens
Il est impossible de mentionner toutes les situations auxquelles vous pouvez etre confronté. Soyez toujours vigilant et utilisez l'appareil avec bon sens. Evitez toutes les situations pour lesquelles vous ne vous estimez pas suffisamment qualifie.Si, après avoir lu ces instructions, vous ne vous sentez always pas a laaise quant a la maniere de proceder, il convient de consulter un expert avant de poursuivre.
N'hésitez pas à prendre contact avec votre revendeur si vous avez des questions sur l'utilisation de la machine. Nous sommes à votre disposition et vous conseillerons avec plaisir pour vous aider à utiliser votre machine en toute sécurité et de façon efficace.
Faites régulièrement contrôle la machine par votre revendeur Husqvarna afin qu'il procède aux installations et réparations ajustées.
Toutes les informations et toutes les données indiquées dans ce manuel d'utilisation étaient valables à la date à laquelle ce manuel a été porté à l'impression.
AVERTISSEMENT! Ne jamais modifier, sous chaque prétexte, la construction initiale de la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pieces d'origine. Toute modification non autorisée et/ou toutemploi d'accessoires non homologues peuvent provoquer des accidents graves voire mortels pour l'utilisateur et les autres.
AVERTISSEMENT! L'utilisation de découpeuses, rectifieuses, perceuses, ponceuses ou raboteuses entraine la formation de poussières et vapeurs pouvant contir des produits chimiques dangereux. C'est jusquoi il est essentiel de connaître le matériel travaillé et de porter un masque à poussière ou respiratoire approprié.
Équipement de protection personnelle
AVERTISSEMENT! Un équipement de protection personnelle homologué doit impératifement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de désirir un équipement ajustat.
Casque de protection
- Protecteur d'oreilles
Lunettes protectrices ou visiere
- Masque respiratoire
Gants solides permettant une prise sûre.
- Vêtements comforts, robustes et serrés qui permettent une liberté totale de mouvement.
- Bottes avec coquille en acier et semelle antidérapante.
- Une trousse de premiers secours doit toujours être disponible.
Instructions générales de sécurité
AVERTISSEMENT! Ne pas utiliser la machine sans avoir lu et compris préalablement leprésent manuel d'utilisation.
Il existe toujours un risque de chocol avec les machines électriques. Évitez de travailler par mauvais temps ainsi que tout contact du corps avec du métal/un parafoudre. Suivez toujours les instructions du manuel d'utilisation pour éviter tout dommage.
AVERTISSEMENT! Le risque de coinheritement est always present lors de travail avec des produits comportant des éléments mobiles. Utiliser des gants de protection pour éviter les blessures personnelles.
- Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affector l'acuité visuelle, le jugement ou la maîtrise du corps.
Utiliser les équipements de protection personnelle. Voir au chapitre "Equipement de protection personelle". - Ne jamais porter la machine par le cable et ne jamais débrancher la prise en tirant sur le cable.
- Tenez à l'écart et protégez tous les câbles de l'eau, de l'huile et de bords tranchants. Veillez à ce que le cable ne soit pas coincide dans des portes, des clôtres ou tout autre équipement similaire. Des objets pouraient alors être sous tension.
- Contrôlez que les câbles sont intacts et en bon état. Utilisez le cable destiné à un usage externe.
- Ne pas utiliser la machine si le cable est endommagé. Il convient dés lors de la confier à un atelier de réparation/agréé.
La machine doit être branchée à une prise de terre. - Contrôler que la tension secteur est conforme aux indications sur la plaque de la machine.
Assurez-vous que toutes les pieces sont en etat de fonctionnement et que tous les éléments de fixation sont correctement serrés. - Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien. Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.
- Ne modifies jamais les dispositifs de sécurité. Contrôlez régulièrement qu'ils fonctionnent correctement. La machine ne doit pas être utilisée si les dispositifs de sécurité sont défectueux ou ne sont pas montés.
- Ne jamais laisser d'autres personnes utiliser la machine sans s'être assure du préalable que ces personnes ont bien compris le contentu du mode d'emploi.
- Des personnes ou des animaux peuvent détourner l'attention de l'opérateur et l'amener à perdre le contrôle de la machine. C'est pourquoi l'opérateur doit toujours être attentif et concentré sur son travail.
- Attention! Les habits, les cheveux longs et les bijoux peuvent se coincer dans les parties en mouvement.
- Faites preuve de prudence en cas de levage. Le maniement de pieces lourdes implique un risque de coinçage ou autre blessure.
Transport et rangement
- Veillez à toutes étèindre le groupe moteur et à débrancher le cable électrique avant de déplacer l'équipement.
- Demontez la lame et le protège-lame avant le transport ou le remisage.
Stockez l'équipement dans un endroit verrouillé afin de le maintainir hors de portée des enfants et de toute personne incompetence. - S'il y a un risque de gel, la machine doit être vidangée de toute eau de refroidissement restante.
Utilisez les boîtes fournies pour le remisage de l'équipement.
Méthodes de travail
AVERTISSEMENT! Le present chapitre décrit les consignes de sécurité de base relatives à l'utilisation d'une scie murale. Aucune de ces informations ne peut néanmoins replacer l'expérience et le savoir-faire d'un professionnel. Si vous étés confronté à une situation où vous pensez ne pas être en sécurité, arrêtez immédiatement et consultez un spécialiste. Veiliez contacter votre revendeur, votre atelier de réparation ou un utilisateur experimenté. Il convient d'éviter tous les travaux pour lesquels vous ne vous sentez pas suffisamment qualifié!
- Tous les opérateurs doivent receiveoir une formation sur l'utilisation de la machine. Il incombe au propretaire de garantir que les opérateurs reçoivent une formation.
- Contrôlez que le protège-lame n'est pas endommagé et qu'il est monté correctement.
- Ne jamais utiliser des lames autres que les lames d'origine destinées à la machine. Demander à votre revendeur Husqvarna qu'elle est la lame la plus appropriée pour votre utilisation.
N'tutilisez jamais une lame endommagée ou usée. - Ne montez ni démontez jamais la lame ou le protège-lame sans avoir préalablement débranché le cable d'alimentation électrique de l'unité de sciage.
- Ne jamais débrancher le cable d'alimentation électrique sans avoir préalablement étéint le groupe moteur et attendu que le moteur s'arrête complètement.
- Ne procédez jamais à une découvert sans utiliser le protège-lame.
- Contrôler que la lame n'est pas en contact avec quoi que ce soit quand la machine est démarrée
Tenez-vous à distance de la lame lorsque le moteur tourne. - Toujours utiliser le refroidissement par eau. Ceci permet de refroidir les lames, d'augmenter leur durée de vie et de réduire la formation de poussière.
- Vérifiez que tous les couplages, raccordements et câbles sont intacts et qu'ils sont propres.
-
Ne pas utiliser de tuyaux tordus, usés ou endommages.
-
Avant le sciage, toutes les entailles doivent être marquées clairément et planifiées de manière à pouvoir être effectuées sans danger pour les personnes ou la machine.
- Calez ou attachez solidement les blocs de béton avant de procéder à la découpe. Le poids élevé du matérielieu sciè peut causeer des blessures graves s'il ne peut être déplaced de façon maîtrisée.
- Contrôlez toujours la partie arrêté du mur traversé par la lame lors du sciage. Délimitez la zone de travail et assurez-vous que personne ne peut être blessé ni aucun matériel ou endommagé.
- Contrôlez toujours et marquez les emplacements des conduites de gaz. Scier pres d'une conduite de gaz est toujours synonyme de danger. Veillez à éviter la formation d'étincelles lors du sciage en raison d'un certain risque d'explosion. L'opérateur doit toujours être attentif et concentré sur son travail. La néligence peut cause des blessures personnelles graves voire mortelles.
- S'assurer qu'il n'y a pas de tuyaux ou de cables électriques qui traversent la zone de travail.
- Contrôlez que les cables électriques présents dans la zone de travail ne sont pas sous tension.
- Ne laissez jamais la machine sans surveillance avec le moteur en marche.
- Ne jamais scier de façon telle que vous ne pouvez atteindre facilement le bouton d'arrêt d'urgence, que ce soit sur la commande à distance ou sur le groupe moteur. Voir le manuel du groupe moteur.
- Lors de l'utilisation des machines, prévoyez toujours une personne à proximé afin de pouvoir obtenir de l'aide en cas d'accident.
- Les personnes devant se tener à proximé doivent porter des protecteurs d'oreilles car le niveau sonore lors du sciage dépasse 85 dB(A).
- Vérifier qu'aucune personne et qu'un animal ne se trouvent à moins de 4 mètres (15 pieds) quand la machine est utilisée.
- Ne pas travailler par mauvais temps: par exemple en cas de brouillard épais, de pluie, de vent violent, de froid intense, etc. Travailler par mauvais temps est fatiguant et peutmaker des conditions de travail dangereuses telles que le verglas.
- S'assurer que l'éclairage de la zone de travail est suffisant pour que l'environnement de travail soit de toute sécurité.
- Toujours adopter une position de travail sûre et stable.
- Faites preuve de prudence en cas de levage. Le maniement de pieces lourdes implique un risque de coinçage ou autre blessure.
AVERTISSEMENT! N'utilisez jamais une lame pour tout autre matériel que celui pour lequel elle est destinée.
L'utilisation de lame de scie à des vitesses de rotation supérieures à celles recommandées par le fabricant peut endommager la lame et cause des blessures eventuelles. Voir le chapitre Caracteristiques techniques.
Techniques de travail de base
- Commencez toujours par scier une rainure de guidage. Ceci s'effectue en,enfantant la lame de 3-7 cm (1,2"-2,8"). Sciez ensuite la rainure de guidage. L'entaille ne doit pas etre sciée à la vitesse maximale mais au contraire prudemment afin qu'elle soit droite et facilitite donc l'entaille suivante. Le bras pivotant permet l'utilisation de Iames pouvant atteindre 1 000 mm comme lame de demarrage.Toutefois, il est recommandé de commencer la découpe à I'aide d'une lame de 800 mm (31.5").
- Lorsque l'entaille de guidage est prete, des entailles plus profundes peuvent etre sciées. La profondeur de ces entailles est déterminée au cas pour cas et depend de facteurs tels que la dureté du béton, la presence de fer d'armature, etc.
Lors d'une découvert sur du béton dur, la vitesse doit être plus lente et l'entaille plus superficielle que lors d'une découvert sur du béton moins dense. Ceci permet une vitesse d'alimentation en longueur élevé, et donc une découvert plus efficace et plus droite. Le diamètre max. recommendé de la lame pour des coupes plus profundes est de 1600 mm (63").
- Si vous changez de lame pour poursuivre une découvert dans la même entaille, voirlez à ce que la largeur de segment de la lame corresponde à la largeur de l'entaille.
- Laissez travailler la machine sans essayer de force ni d'enforcer la lame.
- Calez ou attachez solidement les blocs de béton avant de procéder à la découpe. Le poids élevé du matériel scié peut causeer des blessures graves s'il ne peut être déplacé de façon maitrisée.
Découpe de blocs
- Effectuer tout d'abord la découverte horizontally inférieure.
Procéder ensuite à la découverte horizontally supérieure.
Terminer par les deux découvertes verticales.
- Si la découpe horizontalité supérieure est réalisée avant la découpe horizontalité inférieure, lapiece de travail tombe sur la lame et la coince.
Pour la dernière découvert, il convient d'avoir préalablement monté la scie sur un mur adjacent fixe. - Dans la mesure où le rail est symétrique, l'unité de sciage peut être tournée sur le rail afin d'effectuer une autre entaille de l'autre côté du rail. De cette manière, les morceaux sciers sont de dimensions facilitant la manipulation et le transport hors de la zone de travail.
- Etant donné qu'il est possible de selectionner le sens de rotation de la lame, le jet d'eau de la lame peut également être réglé, qu'elle que soit l'orientation de la scie sur le rail.

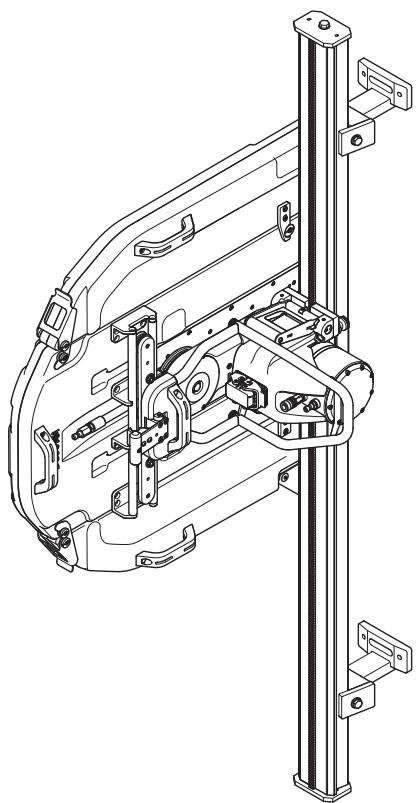

WS 482 HF
Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propretaire.
L'achat de l'un des nos produits garantit une assistance professionnelle pour l'entretien et les réparations. Si la machine n'a pas été achetée chez l'un de nos revendeurs autorisés, demandez l'adresse de l'atelier d'entretien le plus proche.
Husqvarna Construction Products travaillé constamment à améliorer la construction de ses produits. Husqvarna se réserve donc le droit de procéder à des modifications de construction sans avis préalable et sans autres engagements.
Généralités
- Bien que la scie ne pèse que 27 kg, le puissant moteur à refroidissement par eau développement un impressionnant 19 kW sur l'arbre.
- La vitesse de l'arbre est régliable électriquement depuis la commande à distance du groupe moteur.
- Faible distance entre la lame et le rail, pour une découvert plus droite.
Glissez l'embrayage pour toutes les parties mobiles. - La direction de la lame et la direction du jet d'eau peuvent être régées depuis la commande à distance du groupe moteur.
- La vitesse de la tige est contrôle par une boîte de vitesse mécanique sur le bras de coupe de l'unité de sciage et électriquement par un potentiamètre sur la commande à distance.
- Equipée d'un frein de lame automatique permettant d'arrêter la lame en quelques secondes.
Un équipement de sciage complet est constitué de :
Une unité de sciage
Un rail de 1,2 m + chariot de sciage
Un rail de 2m+ chariot de sciage
- Quatre fixations murales
Un support de rail
Un raccord
Un protège-lame 800 ou un protège-lame 1000
- Une commande de protège-lame
Un kit d'outils
Un flacon de Husqvarna oil 150
- Des caisses de transport pour les différentes unités.
Brosse de nettoyage
- Vis pour découpe à ras.
Un chariot de sciage est monté à l'usine sur le rail court et le rail long afin de faciliter le sciage.
Une grande partie du travail de sciage étant consacrée aux transports, l'équipement de sciage est livré dans des caisses spécialement conçues. Les caisses assurent une bonne protection durant le transport et réduisent le nombre de colis à déplacer entre les sites de travail, augmentant ainsi le rendement.
Montez les fixations murales et le rail
Montez la fixation murale comme suit :
1 Marquez la ligne de sciage et les trouss des boulons d'expansion à 165 mm (6,5") de la ligne de sciage.
2 Percez des trous de 15 mm (5/8") pour les boulons d'expansion M12 (1/2").
3 Accrochez les fixations murales (sans les serrer) dans les boulons d'expansion, généralement de type M6S 12 × 70 ( 1/2" × 2") .
4 Placez le rail dans les fixations murales et serrez les rondelles de serrage.
Pour des coupes verticales, il convient de monter le rail, avec la poignée de verrouillage pour le transport de la scie levée vers le haut. Cela facilitite l'installation de l'unité de sciage.
5 Vérifier que le rail est tout à fait aligné aux sillons sur les supports muraux avant de serrer les vis.
6 Réglez la distance entre l'entaille et la fixation murale. La distance entre le bord et le bord interieur de l'entaille doit être de 89 mm (3,5"). Serrez le boulon d'expansion.
IMPORTANT! Utilisez uniquement les raccords fournis avec la scie ; les ancients raccords ne sont pas adaptés à la série WS 400.
Montez le chariot de sciage et la scie
Le chariot de sciage est livré monté sur le rail. Le chariot peut être séparé du rail en retardant le butoir du rail puis ensorting le chariot.
1 Montez le corps de scie dans le chariot de sciage en le soulevant pour lemettre en place. Lorsque la scie est en place, la poignee de verrouillage se soulève en position intermédiaire. Dans cette position, la scie reste dans le chariot sans qu'il soit nécessaire de la maintainir. Cette position n'est cependant pas assez stable pour permettre le sciage.
2 Pour fixer la scie, levez la poignée de verrouillage vers la scie jusqu'à ce que la poignée se verrouille.
AVERTISSEMENT! Danger de mort si la scie n'est pas correctement fixée dans le chariot de sciage et le rail.
Monter la lame
AVERTISSEMENT! Ne montez ni demontez jamais la lame ou le protège-lame sans avoir préalablement débranché le cable d'alimentation électrique de l'unité de sciage. Toute néligence peut cause de graves blessures ou peut être fatale.
1 Commencez par nettoyer les surfaces de contact de la bride de la lame et de la lame afin d'éliminer les impuretés.
2 Contrôlez le sens de rotation de la lame. La lame doit tourner avec la partie exposée du diamant orientée dans le sens de rotation de la lame. Étant donné qu'il est possible de seLECTIONner le sens de rotation de la lame, le jet d'eau de la lame peut également être réglier, celle que soit l'orientation de la scie sur le rail.
3 Fixez ensemble la bride de lame extérieure, la lame et le moyeu de la bride de lame (couple de serrage 70-80 Nm).
4 Fixez la lame avec la bride de lame et son moyeu montés sur le bras de scie (la lame n'est pas représentée sur l'illustration).
5 Tournez le moyeu de la bride de lame délicatement de façon à ce qu'il glisse dans l'un des rails du bras pivotant etatteigne la position ajustate pour pouvoir être visse.
6 Enforcez l'arbre de lame dans le bras de scie tout en tournant prudemment la lame. Lorsque l'arbre de scie ne peut plus etre enforcé manuellement, serrez-le a l'aide de la clé 18 fournie jusqu'à ce qu'il soit solidement en position (couple de serrage 70-80 Nm).
AVERTISSEMENT! Faites preuve de prudence lors du montage de la lame afin qu'elle ne risque pas de se detacher pendant le sciage. Toute négligence peut cause der graves blessures ou peut être fatale.
Découpe à ras
Dévissez la bride de lame extérieure et montez la lame sur le moyeu de la bride de lame.
A = 110 mm/4,33 pouces, 6xM10
B = 89 mm/3,5 pouces, 6xM8
C = 144 mm/5,7 pouces
Montage du protège-lame
AVERTISSEMENT! Ne montez ni demontez jamais la lame ou le protège-lame sans avoir préalablement débranché le cable d'alimentation électrique de l'unité de sciage. Toute néligence peut cause de graves blessures ou peut être fatale.
1 Glissez le guide du protège-lame entre les supports du protège-lame. Centrez le guide du protège-lame. Verrouillez le talon en plastique de la poignée sur la position supérieure du protège-lame.
2 Veillez à ce que le bras pivotant soit en position verticale. Soulevez le protège-lame pour le placer sur la lame et suspendez le protège-lame dans son support sur la scie. Veillez à ce que les rails de glissement du protège-lame s'engagent dans les rainures du bloc d'eau.
3 Verrouiller le protège-lame en en tirant la poignée vers l'extérieur puis vers le bas, vers l'unité de sciage jusqu'à ce que la poignée soit bloquée par le loquet.
4 Pour-retirer le protège-lame,relâcher le loquet et tirer la poignée vers le haut puis vers l'intérieur,vers le protège-lame. Verrouiller le talon en plastique sur la position supérieure.
5 Brancher le flexible du raccordement de sortie du moteur de la scie au raccordement d'entrée sur le moyeu de la bride de lame.
Branchez le groupe moteur
1 Veuillez parcourir le manuel fourni avec le groupe moteur avant de commencer à utiliser la machine.
2 L'unité de sciage, la lame et le protège-lame une fois montés, il convient alors de raccorder le cable d'alimentation électrique (A) et le refroidissement par eau (B).
IMPORTANT! Cette machine a ete conque pour etre utilisea avec un bloc d'alimentation Husqvarna PP 480 HF. Toute autre utilisation est interdite.
Sélecteur de vitesse
Choisissez la vitesse en fonction de la vitesse requise. La gamme de vitesses est de 600-900 tr/min en vitesse 1 et de 800-1200 tr/min en vitesse 2. Pour davantage d'informations sur les lames et vitesses recommandées, consultez la rubrique « Vitesses de lame recommandées » du chapitre « Caracteristiques techniques »
A - Engrenage 1
B - Engrenage 2
ATTENTION! Assurez-vous que le pommeau de vitesses est positionné comme le montre l'image. Si le pommeau est entre deux vitesses, cela peut endommager la boîte de vitesses.
Réglage des roues de guidage
Pour obtenir un fonctionnement stable de la scie et des entailles droites, les quatre roues de guidage doivent être en contact avec le rail et ne pasprésenter de jeu.
Vérifiez les roues de guidage avant chaque découpe. En cas de jeu entre le chariot de sciage et le rail, réglez les roues de guidage :
- Commencez par dévisser les écrous marqués (1) à l'aide de l'outil spécial fourni.
- Dévissez ensuite les deux vis d'arrêt (2).
- Ajustez les roues de guidage avec l'écrou M10 (3) situé à l'arrière de la roue de guidage jusqu'à ce que le jeu disparaissse. Tournez les écrous vers l'extérieur.
- Maintenez les roues de guidage et revissez les vis d'arrêt.
- Vissez ensuite les écrous pour fixer les roues de guidage dans cette nouvelle position.
Réglage de la scie dans le chariot de sciage
En raison de l'usure de la scie, il peut etre utile de vérifier, après quelques heures d'utilisation, que l'unité de sciage est bien en place dans le chariot de sciage et sur le rail. Si ce n'est pas le cas, la poignee doit probablement etre reglee :
- Dévisser la vis cylindrique à six pans creux marquee (1) (une de chaque côté de la poignée).
- Tournier les arbres excentriques (2) à l'aide de l'outil spécial fourni jusqu'à ce que l'arbre soit bien parallèle à la scie.
- Revissez ensuite la vis cylindrique à six pans creux.
Avant le démarrage
- Fermez la zone de sciage afin que les personnes non autorisées ne risquent pas d'être blessées ou de déranger l'opérateur.
- Vérifiez la lame et le protège-lame afin de détecter d'eventuels dommages ou fissures. Remplacez la lame ou le protège-lame s'ils ont subi des coups ou s'ilsprésentent des fissures.
- Vérifiez que tous les câbles et l'arrivée d'eau sont correctement branchés sur la machine avant de la démarrer.
- Si le sciage doit être entamé à un autre endroit que là où se trouve l'unité de sciage, amenez cette dernière sur la position de départ.
- Choisisse la vitesse en fonction de la vitesse requise.
Démarrage
Suivez les instructions de démarrage du manuel fourni avec le groupe moteur.
Arrêt
- Une fois le sciage terminé, sortez la lame du mur et arrêtez la rotation de la lame et le débit d'eau.
- Eteignez le groupe moteur.
Démontage de la scie
1 Laissez le moteur s'arrête complètement.
2 Coupe l'alimentation électrique du groupe moteur.
3 Eteignez et retirez le raccordement d'arrivée d'eau au groupe moteur.
4 Retirez le cable électrique et le flexible d'eau de l'unité de sciage.
5 Les autres étapes du démontage s'effectuent comme celle du montage mais dans l'ordre inverse.
Nettoyage
Une fois le sciage terminé, la scie doit être nettoyée. Il est important que tout l'équipement de sciage soit nettoyé. Pour le nettoyage de la scie, il est préférible d'utiliser la broche fournie que l'on raccorde au flexible d'eau.
IMPORTANT! N'utilisez pas de nettoyeur haute pression pour le nettoyage de la scie.
Service
IMPORTANT! Toutes les réparations doivent être effectuées par des réparateurs agrésés. Ceci permet d'éviter que les opérateurs ne soient exposés à des risques importants.
Après 100 heures d'utilisation apparait à l'écran le message "Time for servicing" (entretien requis). Il convient alors de confier l'équipement complet à un revendeur Husqvarna/agréé pour son entretien.
Entretien
IMPORTANT! Les contrôle et/ou les entretiens doivent être effectuels avec le moteur à l'arrêt et la prise électrique debranchée.

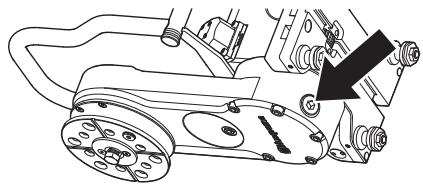

Vidange d'huile, bras de scie
- Le bras de scie comporte un bouchon d'huile permettant la vidange d'huile. Ce bouchon doit être nettoyé lors de la vidange d'huile. L'huile neuve se verse par le trou à l'emplacement du bouchon d'huile.
Le bras de scie contient 3 dl de Husqvarna Oil 150, une huile de transmission du type EP 150. L'huile doit etre vidangée pour la première fois lors du premier entretien. Lors de l'achat, la scie est livrée avec un flacon d'3 dl d'huile.
IMPORTANT! L'huile de moteur et de transmission usagée est dangereuse pour la santé et elle ne doit pas être versée sur le sol ou rejogetée dans la nature.

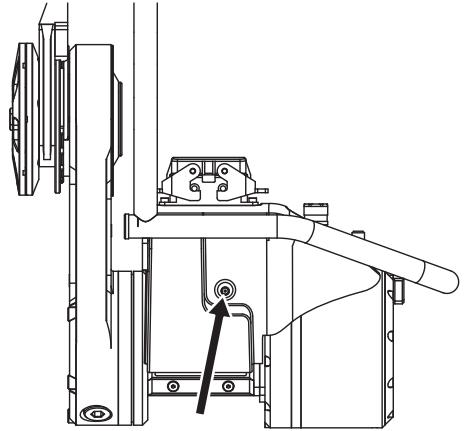

Lubrification de l'embrayage du dispositif d'alimentation
IMPORTANT! Une lubrification irregulière de l'embrayage en raccourcit considérablement la durée de vie.
- Il y a deux graisseurs sur toutes les unités de sciage. Il est possible de lubrifier les engrenages des moteurs d'alimentation via ces graisseurs. Il convient de lubrifier quotidiennement ou au moins toutes les 30 heures d'utilisation. Utilisez le PETRO CANADA PERLESS OG2 ou un lubrifiant analogue.
Graissage de l'arbre de lame
Pour simplifier le montage de l'arbre de lame, il peut etre nécessaire de graisser l'arbre de lame hexagonal. Contrôlez en meme temps que I'hexagone n'est pas endommagé.
Entretien quotidien
1 Vérifiez que tous les couplages, raccordements et câbles sont intacts et qu'ils sont propres.
2 Nettoyer l'extérieur de la machine. N'utilise pas de nettoyeur haute pression pour le nettoyage de la scie.
3 Vérifiez la lame et le protège-lame afin de détecter d'eventuels dommages ou fissures. Remplacez la lame ou le protège-lame s'ils ont subi des coups ou s'ilsprésentent des fissures.
CARACTERISTIQUES TECHNIQUES
WS 482 HF
Poids
| Chariot de sciage, kg/lbs | 3,7/8,2 |
| Unité de sciage, kg/lbs | 27/59,5 |
| Protège-lame 800 mm, kg/lbs | 13/28,7 |
| Protège-lame 1000 mm, kg/lbs | 16/35,3 |
| Rail 1200 mm (47") kg/lbs | 9,5/20,9 |
| Rail 2000 mm (79") kg/lbs | 19/41,9 |
Dimension de la lame
| Dimension max. de lame, mm/pouces | 1600/63 |
| Dimension min. de la lame, mm/pouces | 600/23,6 |
| Lame de démarrage - max., mm/pouces | 1000/39,4 |
Profondeur max. de la scie, mm/pouces 730/28,5
| Mateur d'entrainment de la lame | PM High cycle |
| Puisance max. de l'arbre, kW | 19 |
| Transmission | Entrainnement par engrenages |
| Régime de l'arbre de sortie, tr/min. | 0-1200 |
| Système/contrôle d'alimentation | Electrique/auto |
| Couple moteur de la lame - max., Nm | 230 |
| Couple de démarriage, Nm | 150 |
| Pression max. de l'eau de refroidissement, bar | 7 |
| Débit minimal de l'eau de refroidissement, l/min | 3,5 |
| Temp. de l'eau de refroidissement à 3,5 l/min. - max, °C | 25 |
Classe de protection IP 65
Émissions sonores (voir remarque 1)
Niveau de puissance sonore mesure dB(A) 108
Niveau de puissance sonore garanti L_WADB(A) 109
Niveau sonores (voir remarque 2)
| Niveau de pression acoustique au niveau des oreilles de l'utilisateur, dB(A) | 85 |
Remarque 1: Émission sonore dans l'environnement mesurée comme puissance acoustique (LwA) selon EN 15027/A1.
Remarque 2: Niveau de pression sonore conformément à EN 15027/A1. Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique (déviation standard) de 1,0 dB (A).
CHARACTERISTIQUES TECHNIQUES
AVERTISSEMENT! Couper à un régime trop élevé peut endommager la lame et engendrer des blessures individuelles.
| Vitesse, tr/min. | |
| Engrenage 1 | 600-900 |
| Engrenage 2 | 800-1200 |
Lors de sciage à 800-900 tr/min, la vitesse 1 entraine une sortie de produit plus importante.
Lors du choix de la lame, suivre les recommendations du fabricant en ce qui concerne le matériel et la vitesse. Lors d'une découvert sur du béton dur, la vitesse doit être plus lente et l'entaille plus superficielle que lors d'une découvert sur du béton moins dense.
| 600 mm (24") | 800 mm (32") | 1000 mm (40") | 1200 mm (48") | 1600 mm (63") | |||
| 600 tr/min | |||||||
| 700 tr/min | |||||||
| 800 tr/min | |||||||
| 900 tr/min | |||||||
| 1000 tr/min | |||||||
| 1100 tr/min | |||||||
| 1200 tr/min | |||||||
| Béton | |
| Dur | |
| Moyen | |
| Doux |

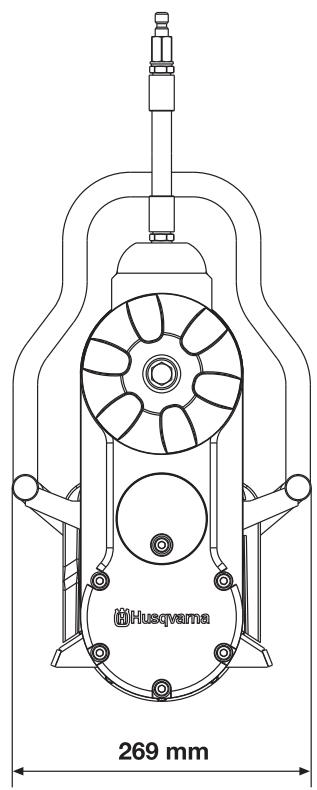

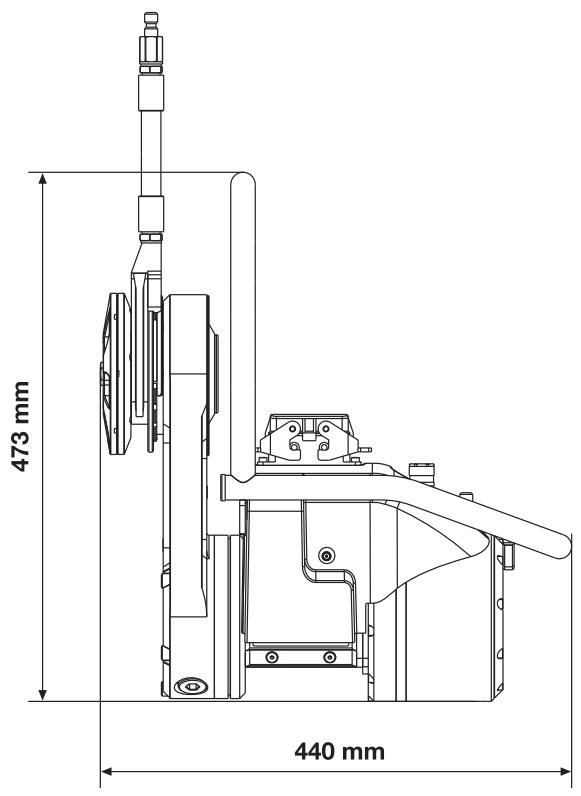

Dimensions
Assurance de conformité UE
(Concerne seulement l'Europe)
Husqvarna AB, SE-433 81 Göteborg, Suède, tél.: +46-31-949000, déclarons que la scie murale Husqvarna WS 482 HF à partir des numérios de série de l'année de fabrication 2010 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie du numéro de série) est conforme aux dispositions des DIRECTIVES DU CONSEIL :
du 17 mai 2006 "directive machines" 2006/42/CE
du 15 décembre 2004 "compatibilité electromagnetique" 2004/108/CEE.
du 12 décembre, 2006 "relatives aux équipements électriques" 2006/95/CE.
Les normes harmonisées suivantes ont été appliquées: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-11:2000, EN 15027/A1:2009.
Huskvarna, le 29 décembre 2009
Henric Andersson
Vice-président, responsable des découvertes et équipements de construction
Husqvarna AB
(Representant autorisé d'Husqvarna AB et responsable de la documentation technique.)
GB - Original instructions, ES - Instrucciones originales
DE - Originalanweisungen, FR - Instructions d'origine
