BEDIENUNGSANLEITUNG AA 400-01 ZEHNDER

Zimmerantenne mit Verstärker UHF / VHF / UKW

Merkmale

• Empfang terrestrisch ausgestrahlter TV- und Radioprogramme (Analog, DVB-T, DAB)
  ● VHF/UHF und UKW-Empfangsbereich
  ● Regelbare Verstärkung von 40dB
• Flexible Antennenausrichtung durch 180° Schwenkbereich
  ● 12V-Versorgungseingang für mobilen Einsatz

Lieferumfang

■ Antenne AA 400 mit 1,8m Antennenkabel
■ Steckernetzteil 230V, 50Hz, AC

Technische Daten

• Frequenzbereich: UKW 88-108 MHz
VHF 47-230 MHz, Kanal 02 \~ 12
UHF 470-860 MHz, Kanal 21 \~ 69

• Regelbereich/Verstärkung: 40dB/±20dB
  • Rauschmaß: 4dB
• Stromversorgung: AC \~ 230V/50Hz;
  DC=12V/250mA
  < 1 Watt
• Verbrauch: < 1 Watt
• Anschlüsse: 1,8m Koaxialkabel mit 75Ω Stecker
• Größe (BxTxH): 229x160x185mm

Anschlüsse

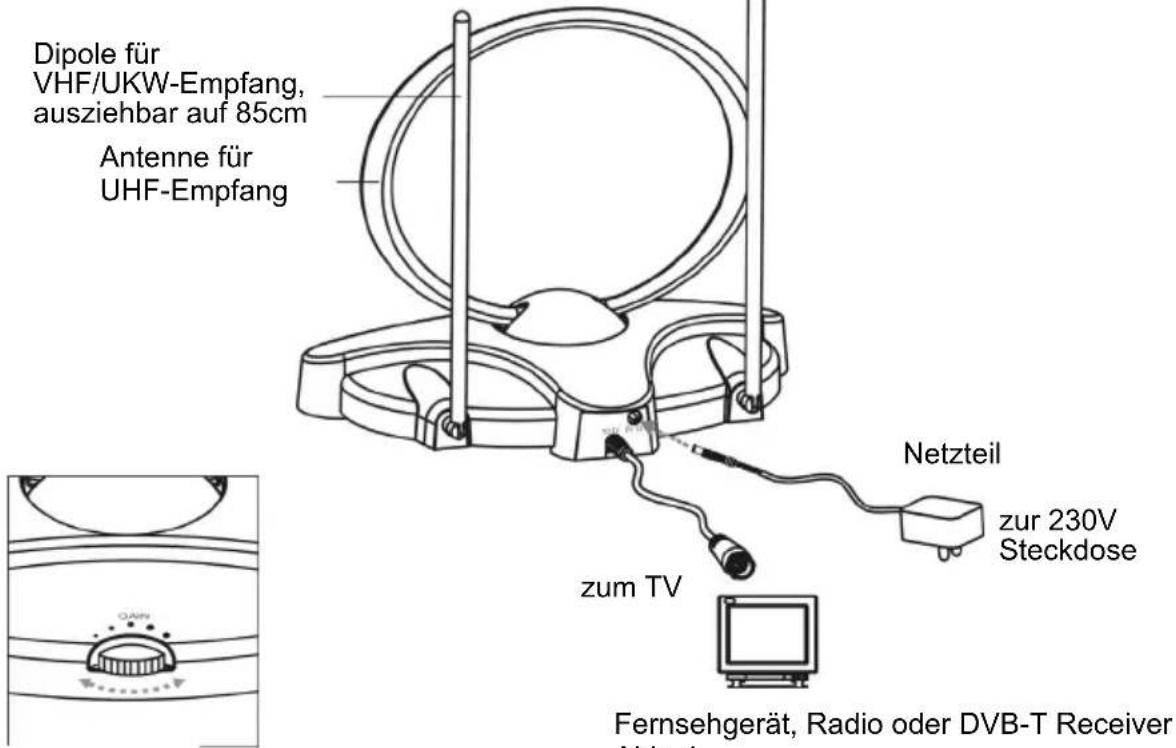

Installieren Sie die Antenne wie in Abb. 1.

Abb. 2
Fernsehgerät, Radio oder DVB-T Receiver Abb. 1

Nachdem Sie alle Verbindungen gemacht haben, achten Sie darauf, dass die Antenne eingeschalten ist. Nun können Sie die Antenne ausrichten:

Ausrichtung

Nach dem Einschalten stellen Sie den Drehregler auf die maximale Verstärkung. (Abb. 2) Suchen Sie dann durch drehen des Antennenoberteils die bestmögliche Empfangsposition für den UHF-Empfangsbereich. Ebenso sollten Sie, sowohl die Länge, als auch die Neigung der Teleskop-Dipole für den VHF-Bereich so lange verändern, bis Sie eine Stellung für guten Empfang gefunden haben. Anschließend korrigieren Sie erneut die Verstärkung am Drehregler bis das TV-Bild ideal empfangen wird (Abb. 3 u. 4).

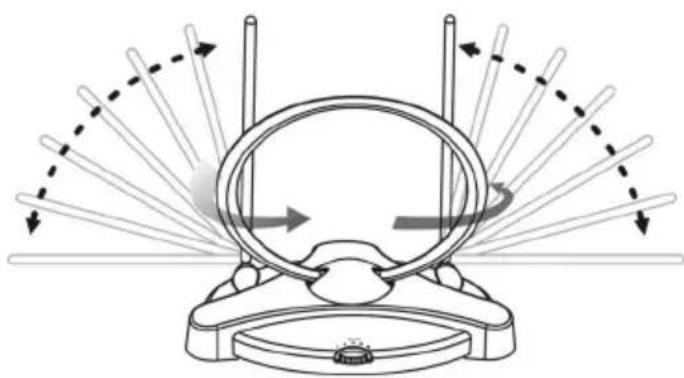

Abb. 3: Ausrichtung für VHF/UKW-Empfang

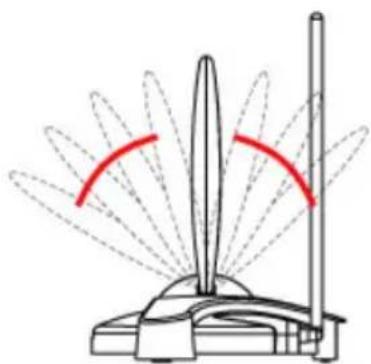

Abb. 4: Ausrichtung für UHF-Empfang

• Betreiben Sie das Gerät nur bei einer Netzspannung \~230V/50Hz.
• Gerät nur in trockenen Innenräumen verwenden, nicht für den Aussenbereich geeignet.
• Vermeiden Sie den Kontakt des Gerätes mit Wasser, Flüssigkeiten oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen oder Swimmingpools in Betrieb.
• Setzen Sie das Gerät nicht über längeren Zeitraum direkter Sonneneinstrahlung aus, da sich Materialveränderungen ergeben können.
• Betreiben Sie die Antenne nicht in die Nähe von Heizungen oder offenem Feuer (z.B. Kerze): Brandgefahr!
• Bei Beschädigung des Netzkabels darf es nicht selbst repariert, sondern komplett durch qualifiziertes Personal ausgetauscht werden.
• Überprüfen Sie regelmäßig den ordnungsgemäßen Zustand des Gerätes. Verwenden Sie das Gerät nicht mehr, wenn es beschädigt ist, insbesondere bei Gehäuse- oder Netzkabelschaden.
• Kinder können die Gefahr eines Stromschlages nicht einschätzen. Betreiben Sie daher das Gerät nicht in Reichweite von Kindern.
• Öffnen Sie niemals das Gehäuse des Gerätes selbstständig. Wenden Sie sich bei Reparaturen an eine Fachwerkstatt.
• Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen. Appliance shall only be used with rate voltage and frequency.

Entsorgung

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß der RICHTLINIE 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

„Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab."
