BEDIENUNGSANLEITUNG Shipman GPS-AutoSkew MEGASAT

Brillantes Fernsehen

Shipman

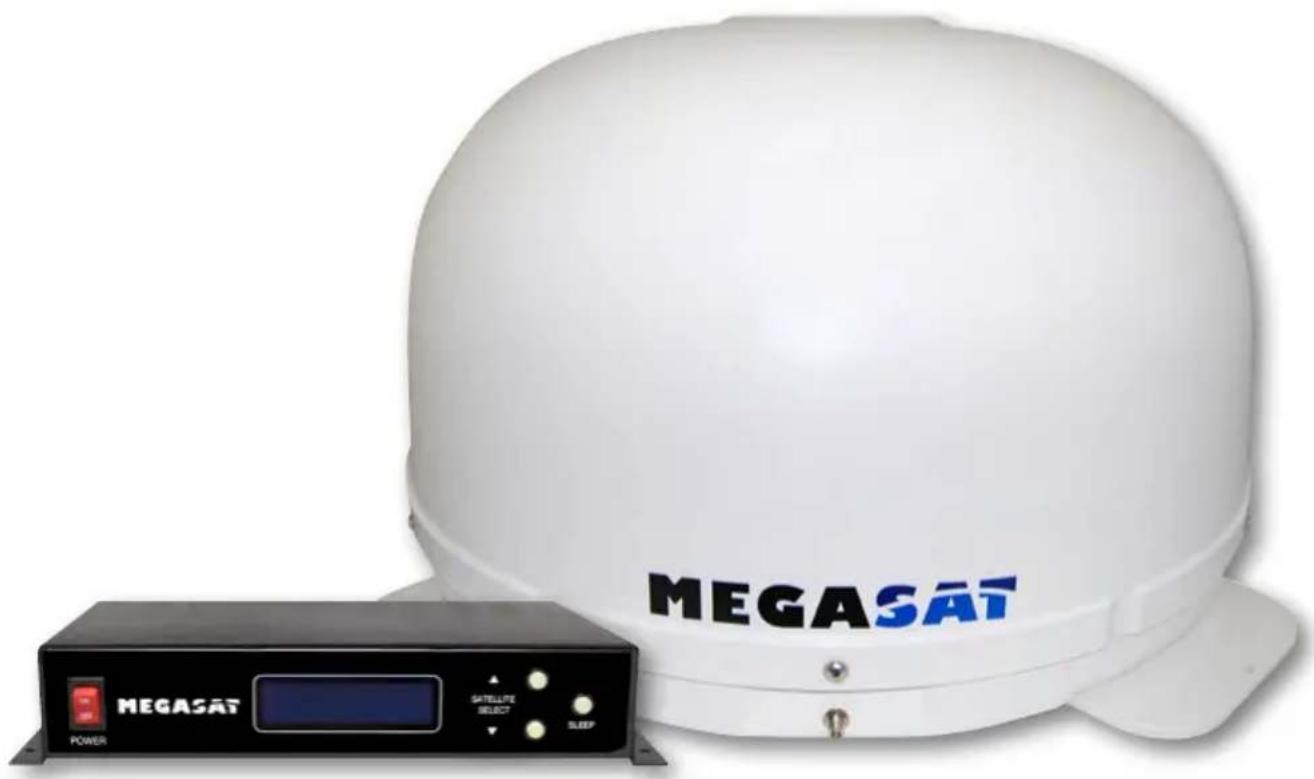

Shipman GPS/Auto Skew

Deutsch

Benutzerhandbuch und Installationsanleitung

Inhaltsverzeichnis

1. Einführung

Sicherheitshinweise....03

Kurzbeschreibung....03

Lieferumfang....03

Systemkomponenten 04

2. Installation

Installation 05

Klebeanleitung....06

Anschluss 07

Das Steuergerät 08

Satellitenübertragung 09

Inbetriebnahme und Bedienung....10

1. Fehlerbehebung 12

2. Skew Einstellwerte 13

3. Firmware Update....14

4. Ausleuchtzone 16

5. Technische Daten 17

Sicherheitshinweise

Vorsicht - Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Diese Person kann auch für daraus resultierende weitere Schäden am Gerät verantwortlich gemacht werden.

Hinweis – Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der Installation beginnen. Falls Sie schon ähnliche Produkte installiert haben, muss die Vorgehensweise mit diesem Produkt nicht übereinstimmen.

Achtung – Die Antenne ist nicht für den Einsatz auf Salzgewässer geeignet, da es zu Korrosion an den Bauteilen der Antenne führen kann. Die Nutzung in direkter Nähe von Salzgewässern führt zum Verlust der Gewährleistung.

Kurzbeschreibung

Dieses Gerät ist eine der innovativsten und technologisch fortschrittlichsten Satelliten-Positionierungs-Anlagen. Die Antenne verfügt über eine einzigartige Kombination von modernsten Komponenten. Vollen Komfort bietet die schnelle Satellitensuche und eine Kompatibilität mit allen digitalen, HD-fähigen Satelliten Receivern und TV Geräten.

Lieferumfang

• Steuergerät (IDU) inkl. Stromkabel
• 1x Antennenanschlusskabel (10 m)
• 1x Antennenanschlusskabel (1 m)
• Montagekleber (optional)
• Netzteil 230 V (12 V, 5 A) (optional)
• Bedienungsanleitung

Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | [e-mail]

Systemkomponenten Installation

Öffnen Sie die Box und entnehmen Sie das Steuergerät, die Anschlusskabel und das Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus der Verpackung. Stellen Sie die Anlage niemals auf den Kopf!

Achtung: Transportsicherung

Entfernen Sie anschließend die mit „LOCK“ markierte Schraube auf der Unterseite der Antenne.

Antenneneinheit

Die elegante Kunststoffhaube schütz die Antenne bestens gegen äußere Witterungseinflüsse. Darunter befindet sich eine 45 cm Hochleistungsantenne. Die neue Elevationstechnik von 15-62° ermöglicht bestmöglichen Empfang in ganz Europa.

Steuergerät (IDU)

Das Steuergerät dient zur Satellitenauswahl und Steuerung. Es wird zwischen Antenne und Receiver geschaltet und versorgt die Antenne mit Strom.

Achtung:

Der Shipman GPS/AutoSkew besitzt zusätzlich eine Auto Skew Funktion, die den Polarisationswinkel des LNBs automatisch einstellt und einen GPS Empfänger für eine exakte und schnelle Positionsbestimmung.

Grundsätzlich empfehlen wir, den Einbau durch Ihren Fachhändler oder eine Fachwerkstatt vornehmen zu lassen!

Achtung:

Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe entsprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung!

Allgemeines:

Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im Freien. Die Umgebungstemperatur zur Montage soll zwischen +5°C und max. +25°C liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvorschriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygliche.

Vorbereitung:

1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2 mm starkes Blech mit ca. 100 x 100 cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ihrem Fahrzeughersteller.

2. Prüfen Sie, ob alle Teile vorhanden sind. Möglicherweise benötigen Sie zusätzlich eine Dachdurchführung für das Anschlusskabel der Antenne. Dieses erhalten Sie im Fachhandel.

3. Setzen Sie die Antenne auf den späteren Montageplatz und richten Sie sie so aus, dass der Antennenanschluss nicht in Fahrtrichtung zeigt. Achten Sie darauf, dass der Einbauplatz eben ist und keine Dachaufbauten im Weg sind, die den Satellitenempfang stören können. Aufbauten bis zu 8 cm Höhe spielen keine Rolle, höhere Aufbauten sollten einen entsprechenden Abstand zur Antenne haben, damit kein Hindernis zwischen Antenne und Satellit vorhanden ist. Der mindeste Abstand zu einer Klimaanlage sollte 30 cm betragen.

4. Säubern Sie die Montagefläche mit einem geeigneten Reiniger und einem Vliestuch um Schmutz und Unreinheiten zu entfernen. Zeichnen Sie anschließend die Antennenfüße mit einem Stift an.

1. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Körnung) leicht an und säubern Sie die Fläche erneut mit dem Reiniger (ACHTUNG: Flächen anschließend nicht mehr berühren) und lassen Sie den Reinigen ca. 10 Minuten ablüften.
2. Sofern Sie keine Möglichkeit haben, das Kabel durch eine vorhandene Dachdurchführung zu verlegen, suchen Sie eine geeignete Stelle (am besten im Windschatten hinter der Antenne) auf dem Fahrzeugdach für die Montage einer Dachdurchführung, um das Eindringen von Feuchtigkeit (z.B. Regen oder Spritzwasser) im Bohrloch zu vermeiden. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um Signalverlust und eine Beschädigung des Kabels zu vermeiden (kleinster Biegeradius max. 5-7 cm).

Klebeanleitung

1. Bereiten Sie den Kleber für die Montage vor.
2. Tragen Sie nun den Kleber auf die Unterseite der Antennenfüße in Schlangenlinien auf, damit der Kleber bis ins Innere gut aushärten kann.
3. Setzen Sie nun sofort (innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf die angezeichneten Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixieren Sie die Antenne damit sie nicht verrutscht, z.B. durch ein Klebeband. Es müssen sich nach dem Andrücken noch mindestens 2 mm Kleber zwischen Antennenfuß und Oberfläche befinden. Der Kleber ist nach max. 48 Stunden bei +18°C und einer relativen Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine geringe Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umgebung der Antenne immer wieder etwas Wasser in die Luft.
4. Entfernen Sie die evtl. ausgetretene Kiebemasse sofort mit einer Spachtel o. ä. und säubern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.
5. Zur Sicherheit können Sie die Antennenfüße zusätzlich befestigen. Dazu bohren Sie durch das vorhandene Loch im jeweiligen Antennenfuß in das Dach Ihres Fahrzeuges und fixieren es durch eine Schraube mit Kontermutter. Damit die frisch verklebten Füße nicht verrutschen, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.
6. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Silikonfuge um die Antennenfüße gezogen werden.

Anschluss

Montieren Sie das Steuergerät und den Satelliten Receiver im Fahrzeuginneren nicht im Bereich eines Airbags. Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel.

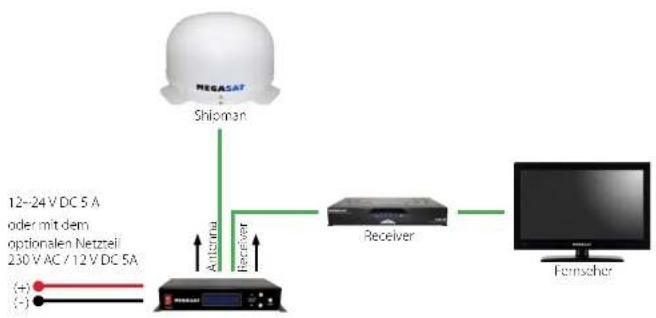

Schließen Sie die Antenne wie auf der Abbildung dargestellt an:


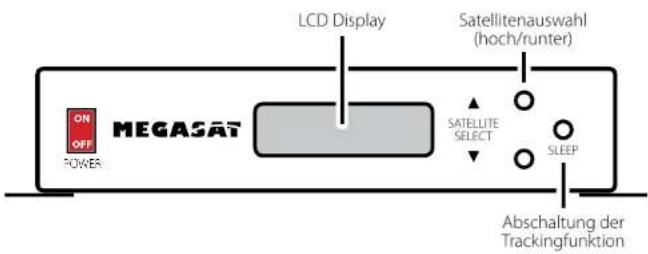

Vorderansicht des Steuergerätes

LCD Display Satellitenauswahl (hoch/runter) ON OFF POWER MEGASAT SATELLITE SELECT SLEEP Abschaltung der Trackingfunktion

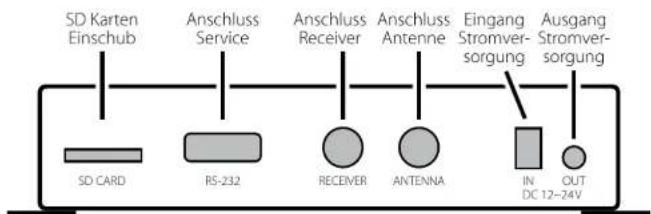

Rückansicht des Steuergerätes

SD Karten Einschub Anschluss Service Anschluss Receiver Anschluss Antenne Eingang Stromversorgung Ausgang Stromversorgung SD CARD RS-232 RECEIVER ANTENNA IN DC 12-24V

Achtung:

Schließen Sie das Gerät immer über eine mit 7 Ampere abgesicherte, und mind. 2,5 mm² starke Leitung an (niemals direkt an die Auto Batterie).

SatellitenübertragungDas Steuergerät

Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verarbeitet. Das System erfordert eine klare Sicht auf den Satelliten, um den Signalempfang maximal auszunutzen.

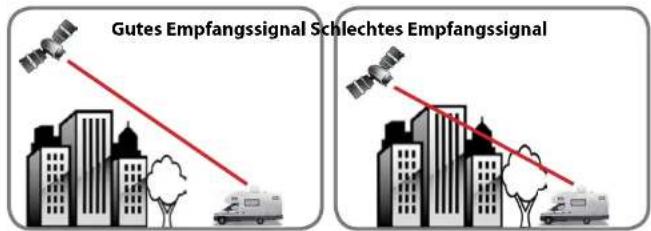

Gutes Empfangssignal Schlechtes Empfangssignal

Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt.

Inbetriebnahme und Bedienung

Aktuell ausgewählter Satellit	Zeigt die aktuelle Satellitenkennung
Aktueller Betriebsstatus	Zeigt die Stärke des Signals an

1. Schalten Sie den Fernseher und den Satelliten Receiver ein. Achten Sie darauf, dass die LNB Versorgungsspannung im Receiver eingeschaltet ist.
2. Schalten Sie das Steuergerät ein. Dieses überprüft die Kommunikation mit der Außen-einheit (Antenne) und zeigt im Display den voreingestellten Satelliten. Der Satellit kann mit den Satellitenauswahl-Tasten beliebig geändert werden. Anschließend startet der Suchvorgang.
3. Wenn ein Satellit gefunden wurde, stoppt die Antenne und führt eine Feinabstimmung durch. Danach beginnt die Identifizierung der Satellitenkennung (ID). Dieser Vorgang kann im Display verfolgt werden. Nach erfolgreicher Identifizierung erscheir zierte Satellit nicht der von ihnen gewählt Sobald der richtige Satellit gefunden wurde (z.B. ID:AS1) bestätigt. Nach erfolgreicher S. sichergestellt.
4. Der Shipman besitzt eine Tracking-Funktion (nachführendes System), die es ermöglicht, auch während der Fahrt ein permanentes Signal zu empfangen. Dieses geschieht vollautomatisch und bedarf keinerlei Einstellungen an den Geräten.
5. Die Antenne ist ständig in Bewegung um evtl. Positionsänderungen sofort zu erkennen. Sollten Sie sich mit Ihrem Fahrzeug an einem festen Standort befinden, kann die Bewegung der Antenne störende Geräusche verursachen. Drücken Sie daher die „SLEEP“ Taste am Steuergerät, um die Tracking-Funktion der Antenne abzuschalten. Um die automatische Positionierung wieder zu aktivieren, starten Sie das Steuergerät bitte neu.
6. Wenn die Tracking-Funktion nicht deaktiviert wurde und es für mind, 10 min. keine Bewegung am Fahrzeug gab, schaltet die Antenne die Funktion automatisch ab. Sollte die Antenne, bzw. das Fahrzeug leicht bewegt werden (z.B. Laufen im Fahrzeug), wird die Tracking-Funktion automatisch wieder aktiviert.

Hinweis:

Ein Wechsel des Satelliten ist mit den Satellitenauswahl-Tasten jederzeit möglich.

Voreingestellte Satelliten:

ASTRA 2 Position für Astre 2 auf 28,2" Ost

ASTRA 3. Position für Astra 3 auf 23,5" Ost

ASTRA 1. Position für Astra 1 auf 19.7º Ost

HOTBIRD Position für Hotbird auf 13º Ost

ASTRA 4 Position für Astra 4 (Sirius) auf 4,8° Ost

THOR Position für Thor auf 0,8" West

HISPASAT Position für Hispasat auf 30° West

TURKSAT Position für Türksat auf 42° Ost

Folgende Einstellungen sind nur für den Shipman (ohne Auto Skew). Eine Übersicht der Skew Einstellwerte finden Sie auf Seite 13.

Signale in vertikaler (rot) und horizontaler (blau) Linie haben einen Versatz von genau 90° zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem Standort, ist es möglich, dass die Signale nicht genau vertikal und horizontal auf das LNB treffen. Um dieses anzupassen, müssen Sie das LNB in die richtige Lage zu dem ausgesendeten Signal bringen. Diese Anpassung am LNB wird als „Skew Einstellung“ bezeichnet. Die folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je genauer die Übereinstimmung, desto besser der Empfang.

schlechter Empfang guter Empfang bester Empfang

LNB Position Satellitonsignal

Fehlerbehebung

Kein Satellitensignal

- Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, führen zu einem Verlust des Signals.

- Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt.

- Vergewissern Sie sich, dass in den Einstellungen des Receivers die LNB Spannung eingeschalten ist.

• Nur bei Shipman (ohne AutoSkew)

Sollte die Antenne keinen Satelliten finden, überprüfen Sie die Skeweinstellung des Satelliten für ihren Standort. Eine Übersicht der Skew Einstellwerte finden Sie auf Seite 13. Die Grundeinstellung des LNBs ist. 0 Grad. Sollte diese laut Liste mehr als 5 Grad abweichen, korrigieren Sie die Gradzahl entsprechend.

Gibt es Verschmutzung auf der Antenne?

Starke Verschmutzung auf dem Gehäuse kann zu Empfangsproblemen führen.

Ist alles richtig angeschlossen und eingeschaltet?

Vergewissern Sie sich, dass der TV und der Receiver richtig angeschlossen und der Receiver für den Satellitenempfang richtig eingestellt ist. Sind alle Kabel richtig angeschlossen oder hat die Verbindungen eine andere Person versehentlich gelockert?

Satelliten Ausleuchtzone

Satelliten sind in festen Positionen über dem Äquator im Orbit positioniert. Um die TV Signale zu empfangen, muss der Empfangsort innerhalb der Ausleuchtzone liegen. Mit der Abbildung auf Seite 14 können Sie überprüfen, ob sich Ihr Standort in der Ausleuchtzone des Satelliten befindet. In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen.

Satellitenfrequenz wurde geändert

Fernsehsender wechseln vereinzelt Ihre Frequenz die mit der Frequenz im Receiver dann nicht mehr übereinstimmt. Erkundigen Sie sich nach der aktuellen Frequenz des Senders.

Fehlermeldung im Display: „Communication Error“

Die Antenne hat keine Verbindung zum Steuergerät. Überprüfen sie die Verkabelung zur Antenne.

Skew Einstellwerte

Country	City	SAT	TURSAR2023A	HELLAS54F 2	OUTELATWAVWT	ASTRA24A/BOEUROMORI	ASTRA24A/BIO	ASTRA1TM	ATRAT1TM	OUTELATWVASCAT/EROMORITI	HOTRBD6509	HOTRBD6508	HOTRBD6507	HOTRBD6506	SHIRSA4	THUR3056	ATLANTICBIBD 3	HISPACAT1C1TD
			4Q.08	PL08	3Q.08	2L.9L	2L.9L	1L.9L	1L.9L	1L.9L	1L.9L	7.0L	4.8L	0.0W	5.0W	RUNW
Bulgaria	Soja	AZ	153.5	157.5	161.6	172.8	179.9	106	190.7	165	199.2	203.3	206.3	213.7	210.5	243.2
		CL	37.2	38.2	39.1	40.5	40.7	40.5	40.2	39.6	38.9	38	37.3	34.9	33	17.8
		SOW	-13.2	-16.3	-13.4	1.7	0.8	11.4	7.8	11	14	16.9	19	24	27.2	41
Iceland krona	Krispanien	AZ	34.7	34.9	35.4	36.1	36.8	36.1	35.9	35.5	36.0	36.5	36.4	36.8	36.7	37.8	37.8
		CL	34.7	33.9	33.3	35.1	35.8	36.2	34.5	34.5	34.5	34.5	34.5	34.5	34.4	34.7
		SOW	18.5	16.9	15.2	3.4	0.4	2.5	2.2	0.3	1.8	2.8	5.2	9.1	11.7	24.8
Finland	Nishiki	AZ	100.6	104	107.4	178.3	181.7	100.7	186.4	191.2	200.6	203	203	209.4	213.7	238.7
		CL	20.3	20.8	21.2	21.8	21.8	21.7	21.4	21.1	20.7	20.1	19.7	18.4	17.3	8
		SOW	-9.5	-7.9	-6.3	5.2	7.9	10.3	5.1	6.8	8.5	10.1	11.2	14.2	16	25.2
France	Paris	AZ	122.2	135.3	138.5	147.2	153.8	158	162.1	165.9	168.8	172.8	176.7	181.6	180.7	220
		CL	22.3	23.9	25.3	28.6	30.3	31.6	32.4	32.9	33.4	33.7	33.0	33.0	33.6	25.9
		SOW	-29.1	-27.5	-29.8	-33.9	-33.5	-34.2	-31.7	-9.2	-6.7	-4.1	-4.2	2.9	6.3	25
Germany	Berlin	AZ	145.5	148.9	152.2	163.6	167.6	172.7	176.3	180.5	184.3	188.1	190.8	197.9	202.8	220
		CL	24.4	25.5	26.4	28.4	29.2	29.7	29.9	30	29.9	29.7	29.4	28.5	27.6	18
		SOW	-20.2	-16.3	-16.4	-4.1	-0.7	2.6	2.0	0.3	2.6	4.9	6.6	10.8	11.6	17.8
United Kingdom	London	AZ	113.8	118.9	136.9	143.4	150.7	155.8	159.6	163.3	167.1	170.8	173.6	181	186.1	205.2
		CL	193.1	201.7	207.5	215.7	220.7	226.3	230.8	236.5	242.2	247.5	253.0	259.3	264.0	280.0
		SOW	-28.1	-36.7	-28.2	-32.5	-32.7	-33.7	-34.5	-35.5	-36.0	-36.9	-37.4	-38.6	-38.8	-39.6
Greece	Athens	AZ	111.0	116	110.5	117.2	100.3	100.3	103.4	103.1	201.6	206	209.1	216.0	221.7	247.7
		CL	42	43.1	44.1	43.7	46	45.7	45.2	44.6	43.7	42.6	41.7	29	26.8	19.6
		SOW	-21.9	-18.7	-15.2	1.3	7.3	12.7	9.7	13.4	16.9	20.2	22.5	25.1	21.6	45.9
Hungary	Budapest	AZ	150.2	153.9	157.6	162.7	174	179.8	184.2	188.3	193.8	196.2	199.1	206.4	211.3	227.4
		CL	31	32.1	33	34.7	35.3	35.4	35.3	35.1	34.7	34.2	33.7	32	30.6	18
		SOW	-19.9	-17.3	-18.9	-1.3	3	0.9	2.8	5.6	8.5	10.9	12.8	17.5	20.5	34.7
Italy	Italy	AZ	1,09.2	144.1	146.9	159.2	164.8	1,01	1,42.8	1,74.1	181.7	188.7	191.9	199.8	209.1	219.9
		CL	28.1	24.6	36	39	40.3	41.1	41.5	41.6	41.5	41.3	41	39.7	38.4	35.8
		SOW	28.8	26.4	24.0	5.0	5.0	5.4	3.9	0.6	2.8	6.1	8.5	14.6	18.5	37
Poland	Warsaw	AZ	154.1	157.7	161.3	170.9	176.8	182.2	186.3	190.1	193.8	197.5	200.2	207.1	211.7	227.4
		CL	27.1	29.9	28.8	31.8	30.1	30.7	30.7	29.3	28.8	28.8	28.1	26.8	25.5	14.2
		SOW	-25.5	-23.4	-21.5	1.5	5.5	8.4	3.6	4.3	8.4	10.4	12.0	16.7	14.9	21
Portugal	Lisbon	AZ	110.2	119.2	121.8	129.3	134.2	139.2	143	146.9	150.9	155.1	159.3	167	173.3	211.3
		CL	21.2	23.4	25.5	30.9	30.4	30.1	30.6	40.9	42.1	42.9	44.4	45	45.7	47
		SOW	-44.7	-47.9	-41.5	-40.1	-37.0	-37.7	-39.0	-79.4	-77.3	-79.2	-76.8	-78.1	-74.7	-75.9
Eugania	Madrid	AZ	132.3	135.1	138	145.2	141.6	146.9	151.3	155.2	159.8	163.8	167	175.8	182	207.2
		CL	24.2	26.2	28.2	22	25.6	27.7	29.1	40.2	41.2	42	42.5	43.2	43.2	36
		SOW	-40.1	-30.6	-26.9	-24.8	-21.2	-17.6	-21.6	-18.7	-15.6	-12.1	-9.9	-3.2	1.5	27.5
Belgium	Brunei	AZ	135.2	138.3	141.6	150.4	155.9	161.2	165.2	169	172.8	176.7	179.5	187	192.1	221.5
		CL	23	22.4	20.7	27.6	20.1	20.2	20.8	20.9	21.6	21.8	21.8	21.6	21.1	23.5
		SOW	-26.5	-24.9	-23.1	-11.2	-7.9	-4.8	0.3	-7.0	-4.6	-2.1	-0.2	-0.4	7.6	24.7
Sweden	Stockholm	AZ	1,52.7	1,56.1	1,59.4	1,60.3	1,73.7	1,78.7	1,82.4	1,85.9	1,89.4	1,92.9	195.4	209.9	206.4	220.4
		CL	19.6	20.3	21	22.1	22.5	22.7	22.7	22.5	22.3	22	23.7	20.7	19.8	11.4
		SOW	-13.5	-12.0	-10.3	-15.4	-14.8	-6.4	-7.3	-6.5	-6.3	-5.8	-7.8	-7.9	-7.7	-23.8
Switzerland	Barren	AZ	130.7	130.9	133.5	135.4	145.5	144.1	146.3	151.4	156.5	160.6	165.0	191.4	194.7	225.5
		CL	26.4	27.8	29.3	32.3	33.7	34.7	35.3	35.7	35.5	36	35.5	35.3	36.5	24.9
		SOW	-27.9	-26.0	-24.1	-11.3	-7.5	-1.8	-7.9	-5.2	-2.6	0.4	2.4	7.8	11.3	29.5
Austria	Spain	AZ	144.1	150.8	154.5	164.8	1,01%	1,76.1	180.5%	184.6%	188.6%	193.5%	199.4%	202.8%	207.7%	234.6%
		CL	29.4	30.5	31.8	33.5	34.2	34.6	34.7	36.6	36.3	33.9	33.5	32.1	30.9%	19.2
		SOW	21.1	10.0	16.7	5.4	0.7	4.5	0.4	3	5.7	8.3	10.2	15	18.1%	32.9

Firmware Update

Wenn die Frequenz, auf der die Antenne den Satelliten identifiziert, abgeschaltet wird, muss ein Firmwareupdate des Steuergerätes durchgeführt werden.

Die aktuelle Firmware Version des Steuergerätes können Sie in den ersten 3 Sekunden nach dem Einschalten im unteren Bereich des Displays ablesen.

Bitte erkundigen Sie sich auf unserer Homepage nach der aktuellsten Firmware Version.

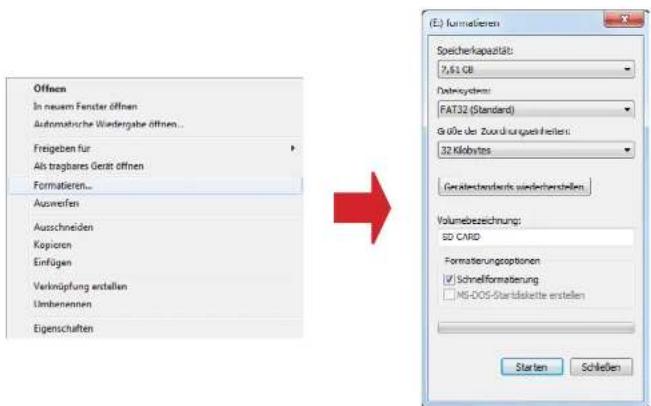

Vorbereitung der SD Karte:

Bevor Sie die SD Karte benutzen, formatieren Sie sie auf "FAT32"

Offnen In neuern Fenster öffnen Automatische Wiedergabe öffnen... Freigeben für Als tragbares Gerät öffnen Formatieren... Auswerten Ausschneiden Kapioren Einfügen Verknöpfung erstellen Umbenennen Eigenschaften (E) kumulatieren Speicherkapazität: 7,51 GB Datengyden: FAT32 (Standard) Güße des Zorozürungskeffelten: 32 klöbbytes Gerätestandards wiederhandstellen Volumebezeichnung: SD CARD Formatierungsoptionen ✓ Schnelformatierung □ MS-DOS-Startdiskette erstellen Starten Schließen

Nachdem Sie die SD Karte formatiert haben, kopieren Sie die neue Software darauf.

Updatevorgang:

1. Schalten Sie das Steuergerät aus.
2. Stecken Sie die SD Karte in den Slot auf der Rückseite des Steuergerätes.
3. Schalten Sie das Steuergerät ein. Folgendes erscheint im Display:

1. Nachdem die Software kopiert wurde, erscheint folgende Meldung:

LOAD COMPLETE

1. Schalten Sie nun das Steuergerät aus und entfernen Sie die SD Karte.
2. Schalten Sie das Steuergerät wieder ein. Die Firmware ist nun aktualisiert.

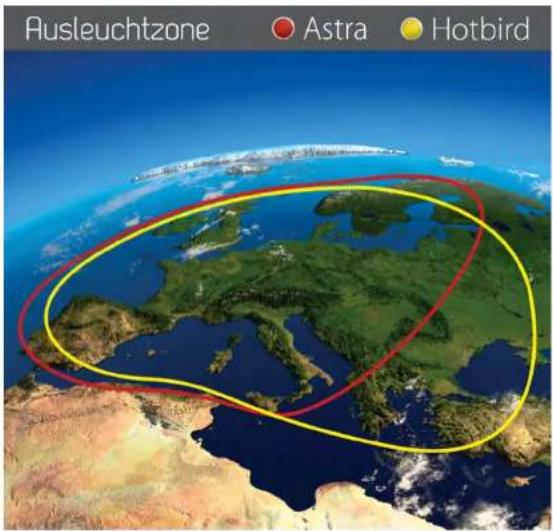

Ausleuchtzone

Ausleuchtzone Astra Hotbird

Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen.

Technische Daten

Antennen Typ ......Off-Set-Spiegel

Anzahl der Teilnehmer....1

Frequenzbereich 10.7 GHz bis 12.75 GHz

LNB Verstärkung....33 dBi

Empfangsleistung 49 dBW

Polarisation......V/H oder RHCP/LHCP

Motorsteuerung....2-Achsen DC Motor

Neigungswinkel 15° bis 62°

Suchwinkel 360°

Drehgeschwindigkeit....50° pro Sekunde

Ausrichtungszeit 1 - 2 min.

Temperaturbereich....-25°C bis +70°C

Spannungsversorgung......12VDC@5Ampere

Gewicht 9kg (Shipman) / 12 kg (Shipman GPS/AS)

Abmessungen Spiegel....450 x 300 mm (B/H)

Abmessungen Antenne....700 x 400 mm (∅/H)

Abmessungen Steuergerät.....245 x 43 x 147 mm (B/H/T)

Konformitätserklärung

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte.

Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige

Ankündigung.

Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

EN 55013:2001+A1:2003+A2:2006

EN 55020:2007

EN 61000-3-2:2006 | A1:2009 | A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

EN 60065:2002 | A1:2006 | A11:2008

MEGASAT

Brillantes Fernsehen

Shipman

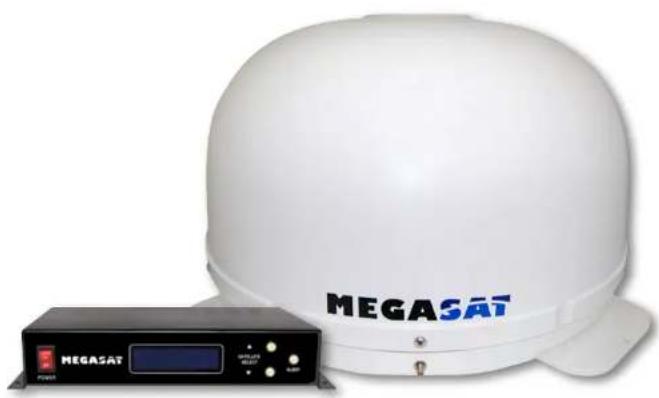

Shipman GPS/Auto Skew

English

Offnen In neuern Fenster öffnen Automatische Werterbabe öffnen... Freigeben für Als tragbares Gerät öffnen Formatieren... Auswerten Ausschneiden Kapionen Einfügen Verknüpfung erstellen Umbarenennen Eigenschaften (E) kumulatieren Speicherkapazität: 7,51 GB Datengystem: FAT32 (Standard) Größe des Zorodrungsbeizahlen: 32 klöbbytes Gerätestandards wiederherstellen Volumebezeichnung: SD CARD Formatierungsoptionen ✓ Schnelformatierung □ MS-DOS-Startdiskette erstellen Starten Schließen
