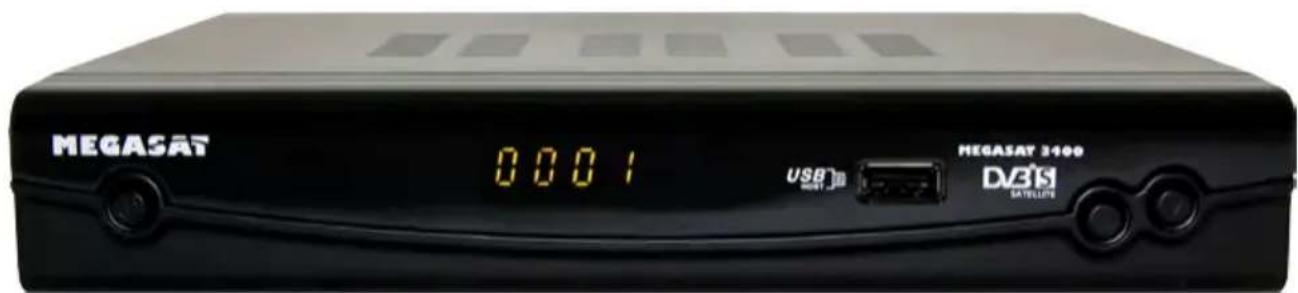

Produkttyp	Satellitenreceiver (DVB-S)
Marke	Megasat
Modell	3400se
Stromversorgung	AC 100-240 V ~ 50/60 Hz, DC 12 V, max. 5 W
Tuner-Frequenzbereich	950 - 2150 MHz
Eingangswiderstand	75 Ohm
Signaleingangspegel	-65 bis -25 dB
Symbolrate	2 - 45 Mbps
LNB-Stromversorgung	13/18 V bei 350 mA
Demodulation	QPSK
Videoauflösung	720 x 576 (PAL) / 720 x 480 (NTSC)
Seitenverhältnis	4:3 (Letter Box, Pan & Scan) / 16:9
Videodekodierung	MPEG2 MP @ ML
Audiodekodierung	MPEG2 Audio Layer I & II
Audiomodus	Stereo, Links, Rechts
Anschlüsse	LNB-Eingang (F-Typ), SCART, Digital Audio (S/PDIF), USB 2.0
USB-Unterstützung	Bis zu 16 GB, FAT32-Dateisystem, für Multimedia-Wiedergabe und Aufnahme
Fernbedienung	Infrarot, Reichweite bis zu 5 m, 30° Winkel
Mitgeliefertes Zubehör	Fernbedienung, 2x AAA-Batterien, Bedienungsanleitung

Häufig gestellte Fragen - 3400se MEGASAT

Wie führe ich die Ersteinrichtung des Megasat 3400se durch?

Schließen Sie alle Kabel an (Satellitenschüssel, Fernseher, Strom). Schalten Sie den Receiver ein. Das Menü 'Ersteinrichtung' erscheint. Wählen Sie Allgemeine Einstellungen, um Sprache, Audio, Untertitel und Zeitzone einzustellen. Wählen Sie dann Meine Schüssel, um Ihre Satellitenkonfiguration vorzunehmen. Wählen Sie den passenden LNB-Typ (normalerweise Universal) und starten Sie den Sendersuchlauf durch Drücken von OK.

Was soll ich tun, wenn der Receiver kein Signal oder eine schlechte Signalqualität hat?

Überprüfen Sie, ob Ihre Satellitenschüssel korrekt ausgerichtet ist und der LNB funktioniert. Stellen Sie sicher, dass das Kabel fest mit dem LNB-IN-Anschluss verbunden ist. Überprüfen Sie im Installationsmenü, ob die LNB-Spannung auf 13/18 V eingestellt und der richtige Satellit ausgewählt ist. Nutzen Sie die Signalstärke- und Qualitätsbalken, um die Schüsselausrichtung zu optimieren.

Warum funktioniert meine Fernbedienung nicht?

Ersetzen Sie zuerst die Batterien durch neue AAA-Batterien. Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Sensor des Receivers befinden und dass Sie sich innerhalb von 5 Metern und einem 30°-Winkel befinden. Helles Licht kann stören; versuchen Sie, direktes Licht auf den Sensor zu reduzieren. Wenn es immer noch nicht funktioniert, überprüfen Sie, ob die Fernbedienung beschädigt ist.

Wie kann ich den USB-Anschluss für die Multimedia-Wiedergabe nutzen?

Schließen Sie ein USB-Laufwerk (FAT32-formatiert, bis zu 16 GB) an den USB-Anschluss an. Drücken Sie MENU, navigieren Sie zu Multimedia und wählen Sie 'Mein Album' (Bilder), 'Meine Musik' (MP3/WMA) oder 'Meine Filme' (MPEG-1/2/4, AVI). Verwenden Sie die Fernbedienung, um Dateien zu durchsuchen und abzuspielen. Hinweis: USB-Hubs oder Festplatten werden nicht unterstützt.

Unterstützt der Megasat 3400se Aufnahmen?

Ja, der Receiver unterstützt Aufnahmen auf ein USB-Laufwerk. In den Timer-Einstellungen können Sie eine manuelle Aufnahme oder eine Aufnahme aus dem EPG einrichten. Wählen Sie Timer-Modus als 'Aufnahme' und stellen Sie sicher, dass ein USB-Laufwerk angeschlossen ist. Hinweis: Die Aufnahme ist nur möglich, wenn der Receiver im Standby- oder Live-Modus ist, und das USB-Laufwerk muss FAT32 sein.

Wie richte ich Favoritenlisten ein?

Drücken Sie OK, um die Senderliste zu öffnen. Drücken Sie die GELBE Taste, um in den Favoritenmodus zu wechseln. Wählen Sie einen Sender aus und drücken Sie eine Zifferntaste (1-8), um ihn einer Favoritenliste zuzuweisen. Drücken Sie GELB, um zu speichern. Sie können auf Favoriten durch Drücken der FAV-Taste auf der Fernbedienung zugreifen. Es können bis zu 8 Favoritenlisten erstellt werden.

Was mache ich, wenn der Bildschirm kein Bild oder verzerrte Farben zeigt?

Überprüfen Sie die Verbindung zu Ihrem Fernseher (SCART oder andere). Gehen Sie im Einstellungsmenü zu TV-Einstellungen und stellen Sie sicher, dass der Videoausgabemodus (RGB oder CVBS) Ihrem Fernseher entspricht. Überprüfen Sie auch das TV-Format (4:3 oder 16:9) und den Videomodus (PAL, NTSC, AUTO). Wenn der Sender verschlüsselt ist, benötigen Sie ein Abonnement.

Wie kann ich bestimmte Sender sperren?

In der Senderliste verwenden Sie das Sperrwerkzeug. Wählen Sie einen Sender aus und drücken Sie OK, um ihn zu markieren. Speichern Sie mit GELB. Gehen Sie dann zu Einstellungen > Passwort und setzen Sie Sender sperren auf Ein. Das Standard-Passwort ist 6666. Um gesperrte Sender anzusehen, müssen Sie das Passwort eingeben.

Der Ton funktioniert nicht oder ich kann die Audiosprache nicht ändern. Was soll ich tun?

Drücken Sie die STUMM-Taste, um sicherzustellen, dass der Ton nicht stummgeschaltet ist. Drücken Sie VOL+, um die Lautstärke zu erhöhen. Überprüfen Sie die Audioverbindung zu Ihrem Fernseher oder Verstärker. Drücken Sie während des Live-TV die AUDIO-Taste, um eine andere Audiospur auszuwählen, falls verfügbar. Hinweis: Dolby Digital-Audio wird nur über den digitalen Koaxialausgang ausgegeben, nicht über SCART.

Wo finde ich das neueste Software-Update für den Megasat 3400se?

Software-Updates werden über USB durchgeführt. Laden Sie die Update-Datei von der Megasat-Website (www.megasat.tv) herunter und kopieren Sie sie auf ein FAT32-formatiertes USB-Laufwerk. Stecken Sie den USB ein, gehen Sie zu Einstellungen > SW-Update > Update über USB. Der Receiver erkennt die Datei automatisch und startet das Update. Schalten Sie während des Vorgangs den Strom nicht aus.

BEDIENUNGSANLEITUNG 3400se MEGASAT

Brillantes Fernsehen

3400se

Deutsch

Inhaltsverzeichnis

Sicherheitshinweise 03

Lieferumfang....03

Anschlüsse....04

Fernbedienung 05

Verbindung 06

Erstinstallation 08

Funktionen....16

Multimediaplayer 19

Einstellungen 24

Sicherheitshinweise

Dieser Receiver wurde entwickelt und hergestellt, um die internationalen Sicherheitsstandards zu erfüllen. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig vor der Inbetriebnahme des Receivers.

Netzanschluss:

Vor der Inbetriebnahme überprüfen Sie bitte die Geräte auf die richtige Betriebsspannung, sie beträgt AC 175-250V\~50/60Hz.

Überlastung:

Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein be schädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit:

Das Gerät darf keinern Tropf-, Spritzwasser oder sonstigen Hüssigkeiten ausgesetzt werden.

Belüftung:

Halten Sie die Lüftungsschlitze an der Oberseite des Cerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Stellen Sie das Gerät nicht auf Teppiche oder welchen Möbeln. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus oder in der Nähe von einer Heizung oder anderen Wärmequellen. Stellen Sie keine anderen elektrichen Geräte auf die Oberseite des Gerätes.

Erstickungsgefahr:

Lassen Sie Kinder nicht mit Folien oder anderen Verpackungstellen spielen, es besteht Erstickungsgefahr.

Reinigung:

Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch oder einem milden Spülmittel (keine Lösungsmittel).

Anschluss:

Trennen Sie den Receiver vom Stromnelz, wenn Sie ihn an das 1 NB anschließen oder trennen um mögliche Schäden zu Vermeiden.

Standort:

Stellen Sie das Gerät nicht ins Freie um um Schäden durch Blitz, Regen oder Sonneneinstrahlung zu vermeiden.

Öffnen des Gerätes:

Entlemen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

Lieferumfang

Bitte vergewissem Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

• Megasat 3400se
- Fernbedienung
- 7x AAA Batterien
- Bedienungsanleitung

Hinweis:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschern der Garantie.
  • Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung
• Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.
• Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Verschriften.

Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | [e-mail]

Anschlüsse Fernbedienung

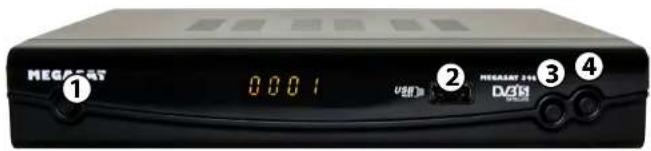

Vorderseite

1. LNB Eingang

2. Scart Anschluss

3. Digital Audio (S/PDIF)

4. Netzkabel

Einlegen der Batterien

1. Öffner Sie das Batteriefach
2. Legen Sie die Bautieren in das Fach ein. Achter Sie beim Einlegen auf die richtige Polanita. (17).
3. Benutzen Sie die zwei mitgelieferten AAA Batterien,
4. Schieben Sie die Batterieklappe wieder auf (Abbildung).

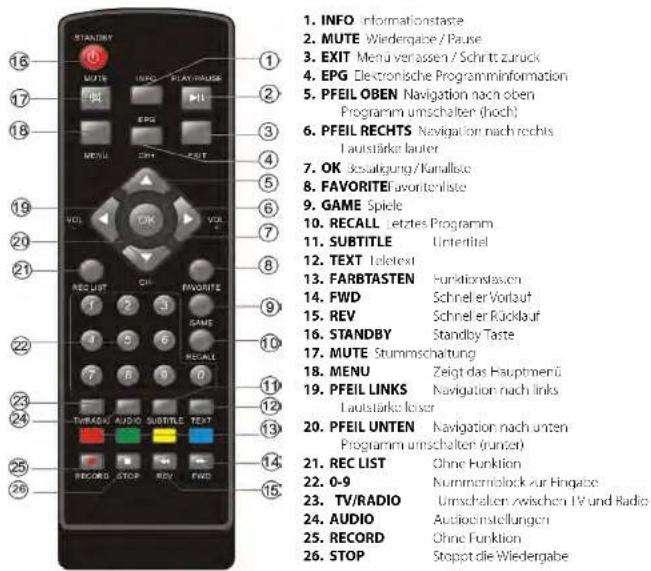

Tastenbelegung

Verbindung Verbindung

TV und Antenne

• Stellen Sie sicher, das das Gerät ausgeschaltet und von dem Stromnezz getrennt ist.
• Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheitshinweise.
• Achten Sie auf eine sorgfaltigen Anschluss der Steckverbindungen
• Bitte achten Sie auf die Einstellungen bei der Videoausgabe. Fa Is Ihr Femseher über SCART RGB-fähig ist, bitte wählen Sie bei die Option CVBS/RGB bei den Einstellungen: "Setup > TV System > Videoausgang".

Verbindung zu einem IV Gerät und zum Satellterspiegel. Die schematische Zeichnung zeigt die Verbindungen des Receiver zur Antenne und dem Farnschgerät.

Vorgehensweise

1. Verbinden Sie den Receiver mit dem SCART Ausgang Ihres Fernsehgerätes.
2. Verbirden Sie das Antennenkabel mit dem Antennreingang (LNB IN) des Receivers.
3. Schrauben Sie den F-Stecker am Eingang Handfest.
4. Verbirden Sie nun den Receiver mit dem Stromnetz.
5. Schalten Sie den Receiver und Ihr Fernsehgerät ein.
6. Falls nötig, wählen Sie am Femsehgerät den entsprechenden SCART Eingang.

Der Receiver enthält einen so genannten „Loop through“ Antennenausgang (LNB OUT). Damit können Sie vom Receiver aus weitere DVB-S Empfangsgeräte anschließen.

USB

• Schließen Sie den USB-Stick vorsichtig an dem USB Anschluss an. In der Regel sollte die Beschrifung des USB-Sticks nach oben zeigen.
• Entnehmen Sie den USB Stick erst dann, wenn Sie wieder im Live DVB-S Programm sind, andern-falls könnte der Stück beschädigt werden.

• Schließen Sie am USB Anschluss (autgrund von CE-Richtinien) nur USB Flashspeichemedien (USB Sticks) an
• USB Speicher können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks, die nicht alle unterstützt werden können.
• Bei USB Speichermecienn wird nur FAT oder FAT 32 unterstützt. Falls ein Medium mit einem anderen Datesystem formatiert ist, wird diese nicht erkannt.
• Sichern Sie immer alle Daten vom USB Speicher, wenn dieser am Gerät benutzt wird.

ErstinstallationErstinstallation

Installieren Sie vor dem Anschalten des Gerätes alle notwendigen Kabelverbindungen. Die nachfolgenden Hinstellungen werden nur für Änderungen der Grundeinstellungen benötig.

Bei der Inbetriebnahme des Receivers sind bereits alle Grundeinstellungen und Sender für Astra/-lotbird vorprogrammiert.

Änderungen werden unter Meru > Einstellungen > Installation vorgenommen.

Unter dem Menüpunkte Hinstellungen können Sie die Sprache und andere Optionen einsstellen. Mit den Pfeitasten OEBN und UNTEN können Sie zwischen den beiden Menüpunkten wechseln. Wenn der Menüpunkt dunkelblau Hinterlegt, ist drücken Sie die OK Taste zum Aktivieren der Option. Die einzelnen Optionen Ändern Sie mit den Navigationstasten LINKS und RECHTS. Die Mends können Sie mit der EXIT Taste verlassen werden.

Menüsprache

Hier stellen Sie die OSD Sprache ein. Wechsel Sie einfach die Sprache in dem Sie die Navigati orstasiem LINKS oder RECHTS nutzen. Drücken Sie solange eine der Tasten bis die gewünschte Sprache erscheint. Automatisch wech sein alle Menüs zu der ausgewählten Sprache.

Mit dieser Option definieren Sie die erste aktive Sprache bei den TV Programmen. Durch die Auswahl der OSD Sprache wird auch automatisch die AUDIO Sprache eingestellt.

Untertitelsprache

Die Anzeige von Untertitel und welche Sprache angezeigt werden soll, wird mit dieser Option geschaltet. Wenn Sie die Option AUS wählen, dann werden keine Untertitel angezeigt.

Hinweis:

Die Untertitel werden nicht auf allen TV Sender und zu allen Sendungen ausgestrahlt. So kann es vorkommen, dass bei aktiver Anzeige trotzdem keine Untertitel vorhanden sind.

Auto Zeitzone

Mit dieser Option aktivieren Sie die automatische Hinstellung der Zeitzone. Die Informationen wer den dann aus dem EPG Datenstrom entnommen. Sie haben auch die Möglichkeit, die Zeitzone manuell einzustellen. Schalten Sie die automatische Auswahl mit der Option AUS ab und dann wird der letzte Menüpunkte Zeitzone aktiv.

Zeitzone

Dieser Merüpunkt ist nur dann aktiv und kann veränden werden, wenn die Option. Auto Zeil zone abgeschaltet wurde. Dann erst können Sie die Zeitzone manuell verändern. Drücken Sie dazu die Navigationsstaten RECHTS und LINKS bis die gewünschte Zeit (in Abhän-igkeit des Greenwich Null Meridian) erscheint. Pluswerte sind für Standorte in östlicher Richtung (von Greenwich) und Minuswerte für Standorte in westlicher Richtung.

Empfang

Bevor Sie bei den Einstellungen beginnen, sollten Sie sich über das installierten Satellitensystem im klaren sein. Es gibt hier eine Reihe von unterschiedlichen Optionen.

1. Eine einfache Verbindung zwischen Satellit und Receiver

Sie haben die Satelltenschüssel zu einem speziellen Satellien ausgerichtet und nutzer entweder einen einfach LNB oder Mehrfach LNB. Jeder LNB wird direkt mit dem Satelltenemplänger verbunden.

Schalten Sie dazu die beiden Einstellungen I NB Um-schaltung (Switch Type) und Toneburst ab

Genen Sie nun mit den Navigationstasten UNTEN oder OBEN zu der critten Einstellung bis diese dunkelblau hinterlegt ist. Aktivieren Sie die Option mit der OK Taste und Sie können jetzt einen Satellten hinzufügen.

Drücken Sie jetzt die ROTE Taste auf der Fennbedeung und eine Auswahliste der verschiedenen Satellten erschein, auf dem Bluschirm. Suchen Sie mit der Navigati erstaste UN EN den gewünschten Satellit z.B. ASTRA 1E/1F/1G aus und bestätigen Sie die Auswahl mit der OK Taste.

Erstinstallation Erstinstallation

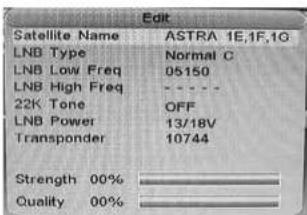

letzt erscheint auf dem Bildschirm die Parameter des ausgewählten Satellien. Achten Sie darauf, dass der 1 NR typ die Einstellung Digital (Universal) hat, denn Sie möchten ja digitale TV Programme anschauen.

LNB Typ

Folgende Optionen sind verfügbar

• Normal C
  Suchlauf im Frequenzereich analoger Programme
• Normal Cu
  Suchlauf im Frequenzbereich analoger Programme
  • Digital

Suchlauf für analoge und digitale IV Programme

Untere und obere LNB Frequenz (LNB Low und High Freq)

Durch die Auswahl des LNB Types werden automatisch auch die Untere und obere LNB Frequenz definiert.

22K Ton

Durch die Verwendung des 22-kHz-Signals in Verbindung mit einem Universal-LNB kann das gesamte Astratellitensystem (analog und digital); mit einer einzigen 60cm Antenne empfangen werden. Zum Empfang von digitalen TV und Radiosgruppen wird daher nur noch ein Receiver für das digitale Fernschen benötigt. Die digitalen TV Sender befinden sich alle in sozenen Frequenzband. Die Einstellung ist bei der Auswahl des LNB Type „Digital“ auf AUTO und kann nicht geändert werden.

LNB Spannung

Das LNB für digitale Programme wird in der Regel mit 13 und 18V Spannung versorgt. Die Option ist hier automatisch 13/18V.

Die LNB Spannung kann manuell geändert werden. Dies hat einen direkten Einfluss auf das Suchergebnis. Die Optionen sind: Aus, 13V, 18V und 13/18V. Wird die Option Aus gewählt, dann wird das LNB nicht mehr von dem Empfänger mit Spannung versorgt. Es können auch dann keine Programme mehr empfängen werden.

Transponder

Transponder dienen im Prinzip dazu, ein Signal, zias von einer Erdfunkstelle zu einem Satellten kommt, so aufzubreisen, daß der Endverbraucher (formseher, telefon, Computer) das ausgeschickte Signal optimal amptangen und verwerten kann. Ein Transponder arbetet im ganzen gesehen quasi als Verstärker und Frequenzumsetzer. Er empfängt mehrere Signale mit einer bestimmten Frequenz von einer Erdfunkstelle, verstärkt diese, filtrt Störungen heraus, setzt es um in andere (vom Empflänger abhängige) Frequenzebenen, verstärkt nochmals und sendet die Signale wieder zur Erde zurück.

Die Einstellungen müssen in der Regel nicht geändert werden.

Stärke

Hier wird die Signalstärke in Prozent und in einem Balker angezeigt.

Qualität

Hier wird die Signalqualität in Prozent und in einem Balken angezeigt. Je kleiner der Wert ist, des- to mehr Artefekte oder Bilastörungen hat das überträge Signal.

Drücken Sie die OK Taste und Sie können dann die weiteren Parameter des Suchlaufs einsellen. Drücken Sie die BLAUE Taste auf der Ferbedie-nung und Sie erhalten Zugriff auf die letzten Para-meter für den Suchlauf.

Den Such auf und die gefundenen TV Sender können Sie damit beeinflussen in dem Sie die entweir bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein Blindes' Suchen ausführen.

Scan-Modus

Die beiden Optionen sind Standard oder Blind Szen.

- Standard

Suchlauf findet nach den aktuell

programmierlen Transponderliste des Gerätes

(Default) statt... jedoch werden immer wieder mal TV Sender verschoben, entfernt oder neu ninzugefügt. Der Standardsuchlauf muss nicht zwingend alle TV Sender finden.

- Blind Scan

Mit dieser Option wird unabhängig von der vorgegebenen Transponderliste Detail alle Frequenzen innerhalb der eingestellten Satellitenparameter aogesucht.

Programme

Hiernt können Sie entscheiden, ob Sie nur Freie Sonder oder auch Bezahlfenscher suchen wollen. Das Beziehlensehen ist verschlüsset und kann in der Regel nur zu ganz wenigen Zeiten unverschlüsselt gesehen werden. Ca. 7/3 aller IV Sonder sind bei ASIRA verschlüsselt, und kön nen somli, nicht mit dem Empfänger entschlüssel, gesehen werden.

Hinweis:

Bei der Auswahl „Nur Freie“ ist nach erfolgreichem Suchlauf die IV Senderliste deutlich übersichtlicher.

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Seniors.

Erstinstallation Erstinstallation

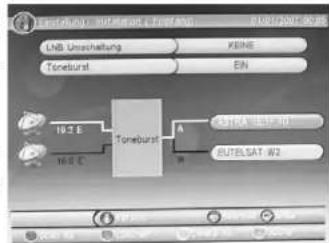

2. Nutzung einer direkten Kabelverbindung zwischen Empfänger und Satellitenspiegel unter Verwendung von Toneburst

Toneburst ist ein zusätzliches Schaltinterium, welches Receiver liefern können. In diesem Signal sind keine digitalen Befehle enthalten, es kann aber den noch von den meisten Schaltern zur Positionumschaltung ausgewertet werden.

Jetzt erhalten Sie die Möglichkeit zwei satellten ein zugehen.

Achten Sie auch hier bei der Einstellungen zu den einzelnen Satelliten, dass der INB Typ richtig gewählt wurde. Für den Empfang digitaler TV Sender muss die Einstellung Digital (Universal) lauten.

Nachdem alle Einstellungen ausgeführt wurden können Sie den Suchlauf beginnen. Hier haben Sie die Möglichkeit die beiden ausgewählten Satellten einzern zu scannen oder beide gleich zusammen.

BLAUE Taste:

Finzelsatelliensuche

ROTE Taste:

Suzhe beider Satelliten in einem Durchlauf

Drücken Sie die ROTE oder BLAUE Taste den Scan-Modus zu definieren. Standard Suche oder Blind Scan.

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfängenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Scnders.

3. Nutzung mehrerer Satelliten via DISEqC 1.0/1.1

Die Verteilung von analogen und digitalen Signale von Astra und Eutelsar ist nur mittels DiSeq™ (Digital Satelize Equipment Control, spricht Delläck) möglich, sofern nur ein Kassel zum Sazeititen-receiver gelegt werden soll. Dieses neue Steuersystem ergänzt die herkömmlichen Szenktriteren 14/18 Volt bzw. 22 kHz und hebt deren Beschränkungen auf maximal 4 Schaltzustands auf. In der einfachsten Version wird DiSeq™ dazu benutzt, zwischen zwei Universal-LNBs zu schalten. Die 22 kHz Schaltung wird zur Umschaltung des unteren und oberen Frequenzbandes im LNB verwendet.

DISEqC 1.0 steuert bis zu vier LNBs mit den Befehlen Position A/B und Option A/B. DISEqC 1.1 steuert bis zu 64 LNBs, es werden Schalter in mehren Ebenen benötigt. Für 16 LNBs nehmen Sie z/B, vier 4/1 DISEqC 1.0 Schalter, deren Ausgänge werden dann auf die Hingänge eines 4/1 DIS-qC 1.1 Schalters gelegt.

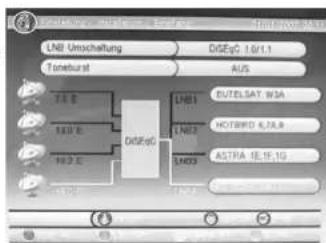

Fine Konfiguration nach Auswahl der Satelliten könnte so aussehen. Achten Sie auch hier bei den Einstellungen zu den einzelnen Satelliten, dass der 1N8 typ richtig gewählt wurde. Für den Emplang digitaler IV Sender muss die Einstellung Digital (Universal) lauten.

Nachdem alle Einstellungen ausgeführt wurden können Sie den Suchlaut beginnen. Hier haben Sie die Möglichkeit die beiden ausgewählten Satelliten einzeln zu scannen oder beide gleich zusammen.

BLAUE Taste:

Einzelsatelltensuche

ROTE Taste:

Suche beider Satellten in einem Durchlauf

Weitere Tasten zum Bearbeiten der Liste sind

GRÜNE Taste:

Löschen des ausgewählten Satelliten

GELBE Taste:

Löschen aller ausgewählten Sate liten

Drucken Sie die ROTE oder BLAUE Taste den Scan Modus zu definieren. Standard Suche oder Blind Scan.

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Such lauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechsel, in das livebild des ersten TV Senders.

Erstinstallation Erstinstallation

4. Nutzung mehrerer Satelliten via DiSEqC 1.0/1.1 und Toneburst

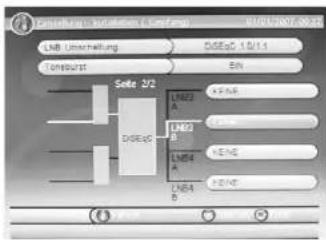

In Kombination von DISEqC 1.0/1.1 und Toneburst können Sie anstatt zwischen 4 Satelliten schon insgesamt 8 unterschiedliche Satelliten nutzen. Wählen Sie alle Satelliten aus. Mit der Navigationstaste UNTEN können Sie die zweite Seite der Satelliten ansteuern.

Nachdem alle -instellungen ausgeführ, wurden können Sie den Suchlauf beginnen. Hier haben Sie die Möglichkeit die beiden ausgewählten Satellten ein- von zu scannen oder beide gleich zusammen.

BLAUE Taste:

Einzelsatelliensuche

ROTE Taste:

Suche beider Satelliten in einem Durchlauf

GRÜNE Taste:

Löschen des ausgewählten Satelliten

GELBE Taste:

Löschen aller ausgewähnten Satelliten

Drücken Sie die ROTE oder BLAJE Taste den Scan-Modus zu definieren. Standard Suche oder Blind Scan.

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Such lauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

5. Nutzung mehrerer Satelliten via DiSEqC 1.2/USALS

DISqG. 12 ermöglicht zusätzlich die Steuerung vor Dreh Anlagen per DISEq. Refühlen, also über nur eine Kozeleitung. Von dem Drehmotor- hersteller Stab wurde zusätzlich ein Protokoll (Stab-USALS) definiert, mit denen das Auffinden der Satelltenposition besonders einfach ist. Bei entsprechenden Receiver genügt die Eingabe der geografischen Position und die Satelliten wir den automatisch gefunden - vorausgesetzt, die Kurvenbahn des Drehmotors ist mechanisch korrekt eingestellt werden.

Wählen Sie bei der Option I NB Umschaltung die Einstellung DISEqC 1.2/USALS.

Sie haben nur zwei Möglichkeiten die Einstellungen vorzunehmen, entweder via DISHcC 1.7 oder USA/S.

DiSEqC 1.2

Wählen sie die Satellten aus, die Sie mit ihrer motorbetriebenen Satelltenchüssel erreichen können.

Drücken Sie die ROI- oder BI-AUF Taste den Scan-Mostus zu definieren. Standard Suche oder Blind Scan.

Nun sind alle Suchparameter eingestellt und der Such auf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Such-lauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV senders.

USALS

Definieren Sie die Suchparameter über die Optioren Setze Limit, Setze Ort und Setze INB.

Einstellung Limit

Dehnition des Drehwinkels in westlicher und östlicher Richtung

Einstellung Ort

Auswahl des Standor es

Einstellung LNB

Auswahl der Grundparameter des LNBs

6. Nutzung des Receivers mit Unicable

Die Unicable Funktion finden Sie unter folgendem Menjounst.

INSTALLATION > UNICABLE SETTING

Der Receiver ist für unterschiedliche Unicable Systeme programmieben. Je nach System kann an ein System bis zu 8 Receiver angeschlossen werden.

1. Um die Unicable Funktion zu aktivieren, stellen Sie UNICABLE auf FIN.
2. Wählen Sie anschließend den ersten Slot (Receiver) aus, dem Sie eine Frequenz zuweisen wollen. WICHIG: Jedem Receiver kann nur EINE Frequenz zugewiesen werden. Andernfalls kann es zu Störungen an der kompletten Anlage führen.
3. Geben Sie nur bei z.B. Slo. 1, die erste Frequenz- ein.
4. Wählen Sie anschließend Slot 2 aus und vergeben Sie die nächste Frequenz.
5. Wiederholen Sie den Vorgang, bis allen Receivern die entsprechende Frequenz vergeben wurde.

ACHTUNG: Die Center Frequenz muss immer mit der Center Nummer Übereinstimmen. Beispiel: Die Frequenz 1284 am Port1, darf nicht auf Port2 gelegt werden. Die passenden Frequenzen und Ports entnehmen Sie der Beschreibung Ihres UniCable Systems.

Grundsätzlich verwendet man die niedrigste Frequenz für den längsten Kabelweg zum Receiver

Funktionen Funktionen

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Beziehung der Kanalliste:

Pfeillasten hoch/runter

nächster/Vorheriger Sender

Pfeiltasten rechts/links:

nächste/vornerige Seite der Sender iste

GELD:

Wechse zu Favorten

BI AU

Wechsel des Satellien

OK:

Umschalter zum ausgewählten IV Sender

上证上

Beenden der Kanalliste

Die TV und Radio Kanaliste verhalten

sich bei der Bedienung sehr ähnlich.

Untertitel

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUBTITLE Taste. Wenn Untertitel vorhanden sind, dann können Sie diese mit der OK Taste aktivieren.

Hinweis:

In Deutschland werden häufig keine Untertitel bei DVS-S übertragen.

Audio Einstellung des TV Senders

Wenn Sie während des Live Bildes die AUDIO Taste auf der Fernbedienung drücken, dann haben Sie Zugriff auf die Auodeinstellungen des TV Sender.

Es werden drei Optionen angezeigt, Kanal, AUDIO-PID und Ion Kenal. Die beiden Optionen beinhalten weitere Unteroptionen. Sie können diese jeweils mit den links/rechts Tasten wechseln. Den Wechsel der beiden Hauptoptionen Audio-Modus und Audio-Track können Sie über die hoch/runter Tasten erreichen.

Audio-Track: Entweder Wechsel der Sprache (2.3. ARTE), zu einer digitalen Tonspur (wenn vorhanden) oder zu einer anderen Tonspur.

AUDIO-PID: Adressierung der Tonspur innerhalb des Transportstromes.

Audio-Modus: Vorgabe der Ienausgabe (Stere, Links, Rechts)

Hinweis:

Wenn Sie die Ionspur auf AC3 wechseln, dann wird über SCAR1 kein Ion ausgegeben. Den Ion erhalten Sie dann ausschließlich über den digital coaxialen Ionausgang in Verbindung mit einen externen Audie Deko-der (Dolby Digital Verstärker).

Information:

Wenn Sie die INFO Taste drücken, dann erhalten Sie eine Vielzahl von Information. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht; TV Sondereinme, aktive TV Programm, nächstes TV Programm, ob Teletext verfügbar ist usw.

Erneute Drücken der INFO Taste zeigt die HFG Information des aktiven TV Programms an.

Bei nochmaligen Drücken der INFO taste erhalten Sie eine Übersicht der Frequenz des TV Senders, Datum, sozielle Informationen der DV3 S Übertragung und den beiden weiteren wichtigen Parameter „Signalstärke“ und „Signalqualität“.

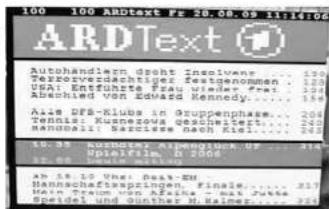

Tele-/Videotext:

Videotext aktivieren Sie über die TEXT Taste.

Navigation im Videotextfenster.

• Numerische Taste zur direkten Eingabe der V-
  dectextseite
• rechts/links taste für eine beide verwärts, bzw. rückwärts
• EXIT beendet das Videotextfenster

Lautstärke

Mit den Tasten rechts/links (VOL+/VOL-) ändern Sie die Laurstärke an dem DVB-S Empfänger.

TV / Radio

Wenn Sie zwischen den TV und Radio wechsel möchten, dann Drücken Sie die TV/RADIO Taste.

Senderwechsel

Mit den Tasten hoch (CH+)/runter (CH+) oder durch numerische Dingabe können Sie den TV Sender wechseln.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes (links/rechts/hoch/runter) können Sie sich in den verschiedenen Ebenen des Hinstellungsmanüls bewegen.

Funktionen Multimedia Player

EPG

Drücken Sie die EPG Taste und dann wird der elektronische Programmführer aktiviert. Folgendes Abbildung erscheint auf dem Bildschirm. Das EPG Fenster ist wie folgt aufgeleitet:

Rechts oben: Aktuelles Datum und Uhrzeit

Links: Senderl ste

Mitte: Wochentag und Datum

Rechts: Live Bild

Rechts un. en: 7 Tage Übersicht des

aktiven TV Senders

Unter: Beschreibung der Bedienung mit den Tasten

zur Navigationshilfe.

Die Bedienung erfolgt mit den Lasten:

hoch/runter. Vorheriger bzw. nächster TV Sender

BLAU: Wechsel zu einem anderen Satelliten (wenn mehrere installiert sind)

links/rechts: Wechsel von der kanaliste in die 7- Tage Übersicht

EXIT: Beenden des EPG Fensters

7-Tage Übersicht

Mit den Tasten Links/rechts wechseln von der Kan- allis-te in die 7-Tage Übersicht. Nun stehen Ihnen weitere fasten und Funktionen für die Bedie nung zur Verfügung.

hoch/runter: Vorherige bzw. nächste Sendung

links/rechts: Anzeige der TV Sendungen des nächsten Tages. Durch mehrmaliges Drücken der links/rechts

Testen können Sie Tag für Tag weiterblättern (max. 7 Tage)

OK: Anzeige der kompletten EPC Information für die ausgewählte Sendung

ROT: Die markierte TV Sendung wurde „gebucht“ und in die Timeprogrammierung

(Booking List) übernommen

EXIT: Zurück zu der Kanalliste

Detaillierte EPG Information einer Sendung

Wenn Sie in der 7 Tage Übersicht eine Sendung markert haben und die O×Taste drücken, dann erscheint, die vor Iständige Information der Sendung, ist der Taxt größer als in dem Fenster hinein pass, so können Sie mit den links/rechts Tasten in die weiteren Seiten bläutern. Mit FXII verlassen die die Detailansicht.

Detail

Das Wichtigste aus Politik.

Wirtschaft, Kultur, Sport und

Wissenschaft im Viertelstundentakt.

Korrespondenten der ARD sorgen für

1 / 2 ▶

USB Anschluss

Wenn Sie den USB Anschluss berutzen möchten, stecken Sie einen USB Flashspeicher in den USB Anschluss ein.

Unterstützte Formate

Dies waren zum Beispiel Bilder (JPEG, GIF), Musikdatcier (MP3, WMA) oder Videodateien (MP-G-1, MPEG-2 oder MPEG-4 Format).

Unterstützte Medien

Der USB Anschluss unterstützt eine Reihe von unterschiedlichen Größen. Nutzen Sie für die Aufnahme USB Speicher von mindestens 8 GB. Kleinere USB Speicher können eventuell zu langsam für die Aufnahme und für Time-Shift sein.

Hinweis USB Anschluss:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Wenn Sie Bilder, Musik oder Videos von Speicher abspielen möchten, rufen Sie dazu den Medienplayer des Gerätes auf. Schließen Sie zuerst den USB Speicher (Stick/Platte) an und drücken Sie während des Livebildes die MENU Taste.

Drücken Sie solange die links/rechts Tasten bis Multimedia angezeigt wird. Die vier Untermenüs sind:

• Meine Bilder (My Album)
• Meine Musik (My Musik)
• Meine Film (My Movies)
• Meine Aufnahmen (My Recorder)

Wenn Sie Bilder mit dem Receiver anzulegen möchten, schließen Sie einen USB Stick (darker USB Plate) an und rufen Sie den Menüpunkt Meine Bilder mit der OK Taste auf. Organisierten Sie Ihren USB Speicher inslofern, dass sich alle Bilder in einem Ornster behinden. Nach erfolgreichen Auslesen des USB Speicher (Stick/Platte) werden Sie aufgefordernt dem Ordner anzugsten. Drücken Sie dazu die BLAUE Taste auf der Fombrednung und wählen Sie dann im Datebrowser den Oroner mit den Bilder mit der OK Taste aus. Die Bilder werden dann im Datebrowser in eine Liste angezeigt.

hoch/runter: Wechsel zum vorherigen bzw. nächsten Bild bzw. Ordner

links/rechts: Wechsel zwischen Ördner- (linke Seite) und Dateübsericht (Rechte Seite).

OK: Startet die Wiedergabe des Bildes

INFO: Informationsanzeige des angeschlossenen Speichers

EXIT: Startet eine Thumbnail übersicht aller Bilder, die sich im ausgewählten Order befinden

In der Thumbnailübersicht haben Sie eine ähnliche Funktionsweise wie in dem Daticlrowsen.

hoca/runter. Wechsel zum oberen bzw. unteren Bild

links/rechts: Wechsel zum vorherigen bzw. nächsten Bild

OK: Startet die Wiedergabe des Bildes

BLAU. Zurück zu dem Dateibrowser

EXIT: Beendet die Thumbnailanzeige und wechsel direkt ins Hauptmenü zurück

Bei vielen Bilddateien im Oröner kann es etwas dauern bis alle Bilder angezeigt werden. Sie werden über eine Statusanzeige (in Prozent) informiert.

Wenn Sie ein Bild mit der OK Taste gesartet haben, dann stehen Ihnen weitere Funktoren zur Verfügung.

ROT: Starter die Zoomfunktion in den Schritten 100% -> 150% -> 200% -> 25% -> 50% -> 100%

links/rechts: Dreht das Bild im Uhrzeiger, bzw. gegen den Uhrzeigersinn um jeweils 90°

GFLB: Spiegelt das Bild vertikal

BLAU: Spiegelt das 31 e horizontal

hoch/runter. Wechsel zum vorherigen bzw. nächsten Bild

CRUN: Startet eine Musikdatel während der Bildwiedergabe

EXIT: Zurück zu der Thumbnailübersicht

Zoomtunktion

Innerhalb der Zoomfunktion haben Sie die Möglichkeiten bei Vergrößerungen des Bild mit den Pfeiläster zu verschieben und somit andere Ausschnitte in das Zentrum zu rücken.

Musikwiedergabe während der Bildarzeige. Wenn Sie während der Bildwiedergabe die GRÜNTE- taste gedrückt haben, dann erschein, der Datebrowser auf dem Bildschirm. Suchen Sie einen Oerden mit Musikdation aus. Starten Sie das ausgewählte Musikstück mit der OK-Taste. Die weiteren Funktionen werden auf der nächsten Seite unter dem Punkt „Meine Musik“ beschrieben. Mit der EXIT Taste wechseln Sie wieder zu der Bilzwiedergabe.

Meine Musik

Wenn Sie Musikdatelen mit dem Receiver alsplieren möchten, schließen. Sie einen USB Speicher (Stick/Platte) an und ruften Sie den Wielpunkt Meine Musik mit der OK Taste auf. Nach erfolgreichen Auslesen des USB Speicher (Stick/Platte) werden Sie aufgefordert den Önder anzugeben. Wählen Sie dann im Dateibrowser den Önder mit den Musikdavion mit der OK Taste aus. Die Bilder werden dann im Dateibrowser in eine Liste angezeigt. Linke Seite zeigt die Önderstruktur und die rechte Seite die Daten an.

hoch/runter: Wechsel zum vornerigen bzw. nächsten Stück bzw. Ordner

links/rechts: Wechsel zwischen Ordner- (linke Seite) und Dateiübersicht (Rechte Seite)

OK: Startet die Wiedergabe des Musikstücks

INFO: Informationsanzeige des angeschlossenen USB Speichers

EXIT: Beendet die Musikwiedergabe und springt direkt ins Hauptmenü zurück

ROT: Starter die Wiedergabe

GRÜK: Beendet die Musikwiedergabe

GELB: Definiert den Wiecergabemodus Einzel, Alle, Zufall usw.

BLAU: Schneller Verlauf mit den Geschwindigkeiten x2, x3 und x4

Schneller Verlauf

Wenn Sie während der Musikwiedergabe die BL AUF-Taste drücken, dann starten Sie den schnellen Vorlauf. Jedes Drücken der BL AUFN Taste erhöht die Geschwindigkeit. Die Geschwindigkeiten ändern sich wie folgt:

x1->x2->x3->x4->x

Hinweis:

Mi. der BI AUHN Taste körren Sie ausschließlich zu der normalen Abspielgeschwindigkeit zu rückkehren.

Lautstärke ändero

Während der Musikwiedergabe können Sie die Laufstärke mit den links/rechts Lasten ändern.

Unterstützte Formate

Der Receiver untersat. folgende Parameter bei der Musikateiten:

Format: MP3 und WMA

Sampling Rate: 8 - 48 kHz (MP3) oder 37 - 48 kHz (WMA)

Biterate: 8 - 320 kbps (MP3) oder 32 - 192 kops (WMA)

Wenn Sie Musikdatier mit dem Receiver absplaten rechten, schleben Sie einen USB Speicher (Stick/Platte) an und rufen Sie den Wertpunkt Meine Musik mit der OK Taste auf. Nach erfolgreichen Auslesen des USB Speicher (Stick/Platte) werden Sie aufgefordt den Ortner anzugeben Wählen Sie dann im Datelbrowser den Ortner mit den Musikdatzen mit der OK Taste aus. Die Bäkter werden dann im Datelbrowser in eine Liste angezeigt. Linke Seite zeigt die Önderstruktur und die rechte Seite die Dateien an.

1. Die Auflösung der Hlmidateien so len maximal 720x576 Fixel bezeugen.
2. Der Dateiname sollte nicht mehr als 15 Zeichen enthalten.
3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle dieses „Zeichen.
4. Falls bei MPFG 4 Dateien der Abstand der einzelnen I Frames mehr als 30 Sekunden bezugt, dann kann es zu Störungen während des Abspielens kommen.
5. Bitte beachten Sie bei dem Erstellen der MPEG-4 Dateien, dass Video und Audio nur mit der „interleave“. Option abgespielt werden können.

6. Dateien mit der Erfindung *av, *.mpg und *.mpseg werden angezeigt und ggt abgespielt. Andere Formate sind unbekannt und werden ggt auch nicht angezeigt.

7. Verschiedene MPEG-4 Codices werden unterstützt. Sie müssen/sollten nach dem aner-kannten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

8. Container Formate wie MGV, MP4 oder ähnliche werden nicht unterstützt.

9. Der Codec II.264 oder VC1 wird nicht unterstützt.

10. Unterstütze Audioformate in den MPEG-x Date en sind:

MPEG-4: AC3, MP3

MPEG 1/2: MP2 / MPA

Sampling Frequenz: 8 - 49 kHz (MP3)

bitrate: 8 bis 320 kbps (MP3)

Hinweis:

AC3 Ton in Hirndateien können ausschließlich nur über den digitalen Tonausgang und einem entsprechenden Dolby Digital Decoder wiedergeben werden. Nutzen Sie den nur den SCART Ausgang, dann hören Sie bei diesen Datelen keinen Ton.

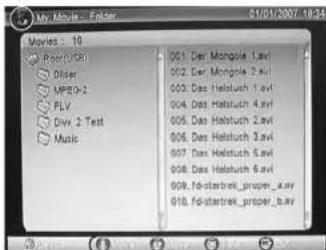

Nach erfolgreichen Auslesen des USB Speicher (Slick/Platte) werden Sie aufgefordert den Ordner anzugetieren. Wählen Sie dann im Dateibrowser den Ordner mit den Filmdateien mit der OKTaste aus. Die Bilder werden dann im Datebrowser in eine Liste angezeigt. Linke Seite zeigt die Ordnerstruktur und die rechte Seite die Dateien an.

hoch/runter: Wechsel zum vorherigen bzw.

nächsten Datei bzw. Ordner

links/rechts: Wechsel zwischen Ordner

(linke Seite) und

Dateübersicht (Rechte Seite)

OK: Startel die Wiedergabe

INFO: Information des Speichers

EXII: Bendet die Musikwiedergabe und

spring at direkt ins

Hauptmenü zurück

Wählen Sie einen Hira aus und starter diesen mit der OX Taste. Open Links wird der Dateiname, die bisher abgespiele Zeit und die Gesamteangezeigt. Unter werden die Navigationshillen eingeblendet. Sie können diese immer wieder mit der INFO Taste enblenden. Nach 10 Sekunden schaltet diese automatisch wieder ab. Mit der EXIT Taste können Sie die Wiedergabe direkt beenden und in den Datebrowser zurückkehren.

Die Navigationshilfen sind:

EXII: Beendet die Musiewiedergabe und spring, direkt ins Hauptmenü zurück.

ROI: Startet die Wiedergabe / Pausiert die Wiedergabe

GRUN: Langsame Wiedergabe

GFLB: Schreiter Rücklauf

BI ALK Schreiter Vorlauf

links/rechts. Ändert die Lautstärke

hoch/runner: Wechsel zum vorherigen bzw. nächsten Film

Wiedergabe Starten bzw. Unterbrechen

Starten Sie die Wiedergabe eines Flimes mit der OK oder der ROTEN Taste. Ermeutes Drücken der ROTEN Taste bewirkt, dass der Film unterbrochen wird und der Pausemodus aktiv ist. Die Wiedergabe können Sie mit der ROTEN Taste fortsetzen.

Wedergabe beender

Sie beenden die Wiedergabe mit der EXIT Taste.

Langsame Wiedergabe

Drucken Sie während der Wiedergabe die GRÜNE Taste, dann halt das Bild an. Mit der BLAUEN Taste können Sie die Geschwindigkeit für die langsame Wiedergabe bestimmen. Die Geschwinsigkeiten ändern sich mit jeden Tastendruck wie folgt:

Pause >x1/2 >x1/4 >x1

Schneller Vorlauf bzw. Rücklauf

Mit der GELBEN bzw. BLAULEN Taste können Sie innerhalb des Filmes schneller rückwärts bzw. vorwärts spulen. Die Geschwindigkeiten ändern sich mit jeden Tastendruck wie folgt:

x1 > x2 > x4 > x8 > x16 > x32 > x1

Einstellungen

Einstellungen

Hauptmenü

Das Hauptmenü des Satellitenemplängers rufen Sie über die MENU Taste auf. Die Untermenü sind:

• TV mit TV Liste und EPG
• Radio mit Radio Liste und Radio EPG
- Multimedia mit Meine Bilder, Meine Musik, Meine Filme und Meine Aufnahmen
- 7. Behör mit den Spiel Gomoku, einem Kalender und einem Taschenrechner
- Einstellungen mit den Untermenü installation, IV Einstellungen, Passwort, Erweiterer Timer, Standardeinstellungen laden und SW Update

TV

Das Menü TV enthält die Untermenüs TV Liste und EPG Anzeige. Mit der TV Liste bearbeiten Sie die gefundenen TV Sender von einem oder mehreren Satelliten.

TV Liste

Mit dem Untermenü TV Liste haben Sie die Möglichkeit die gefundenen TV Sender entsprechend Ihren Wünschen zu sortieren bzw. zu bearbeiten. Folgende Tools stehen Ihnen zur Verfügung:

• Favoreden
• Soeren
• Bearbeiten
• Verschien
- Sortieren
• Überspringen
• Löschern
• Suche

Bei jedem Sarten der Vi Istel ist das Tool Favoriten als erstes aktiv. Mit den Links/rechts Tasten ändern Sie die Tools.

Mit den folgerden Testen können Sie die IV-Liste bedienen:

hoch/runter. Vorheriger bzw. nächster Sender

links/rechts: Wechsel der Tools

EXIT: Beenden
GELB Speichern der Änderungen
BI AU: Wechsel der Satelliter

Favorite definieren

Wählen Sie den TV Sender aus, den Sie in die Favoritenliste ablegen möchten. Mit den hoch/nunter las-ten können Sie den TV Sender auswählen. Sie können insgesamt 8 Favoritenisten erstellen. Drücken Sie dazu die numerischen Tasten 1 bis 8. Die vordefinierten Favoritenkategorien mit der dazu gehörigen Taste (1 bis 8) sind:

1. News
2. Sport
3. Film
4. bdi isik
5. Pinky for
6. Reserva
7. 代入
   7.15ng
8. Mädchen

Vorgenerweise:

1. Wählen Sie einen TV Sender aus und drücken Sie z.B. die Taste 5, um diesen Sender in die erste Favoritenliste zu speichern.
2. Um das ausgewählte oder ausgewählten TV Sender in die oder den Listen zu speichern, drücken Sie die GELBE Taste.
3. Bestätigen Sie die Änderungen mit der OK Taste, oder brechen Sie den Vorgang mit der EXIT Taste ab

Wenn Sie die Änderungen akzeptiert haben, dann haben Sie mit der FAV Taste Zugriff auf die Favoritenistein). In der Favoriteniste können Sie mit der GELBEN Taste die unterschiedlichen Favoritenlisten wechseln und anzeligen.

TV Sender sperren

Möchten Sie einzelne TV Sønder sperren, so wählen Sie in der TV Liste das Tool Sperren, in dem Sie rechts Taste drücken, bis anzen Links Sperren erscheint. Wählen Sie mit den hochvunter Lasten den entsprechenden TV Sønder aus und Electricen Sie die OK Laste. And dem ausgesuchten TV Sønder erscheint dann ein Schloss Symbol. Speichern Sie die Änderungen mit der CELBSN Taste ab und bestätigen Sie die Sicherheitsabfrage mit der OK Taste. Die Sermung ist jedoch nur dann aktiv, wenn Sie im Menü Einstellung und Passwort die Option Kanal Sperren aktiviert haben.

Wenn Sie den gespernten TV Sender anschauen möchten, dann werden Sie nach dem Wechsel zu dem gespernten TV Sender nach dem Passwort gefragt. Geben Sie das Passwort ein, und danach können Sie den TV Sender anschauen.

Einstellungen Einstellungen

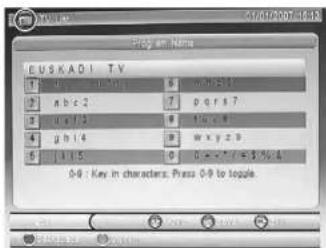

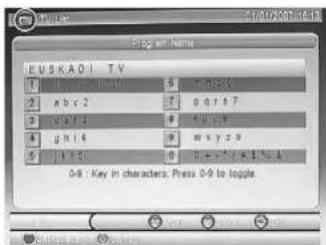

TV Sender bearbeiten

Mächlen Sie einzelne TV Sender bearbeiten, so wählem Sie in der TV Liste das Tool Bearzeiten, in dem Sie rechts Taste drücken, bis unten links Bearbeiten erscheint. Wählen Sie mit den links/rechts Tasten den entsprechen-den TV Sender aus und drücken Sie die OX Taste. Jetzt können Sie den TV Sendernamen, die Untere Frequenz und die Symbolrate veränzen.

Markieren Sie den Sendeirname (das aktive Element ist dunkelblau hinterlegt) und drücken Sie die OK Taste zum bearbeiten des Sendeirnans.

Die Änderung des Namens erfolgt mit den nu-men- schen fasten im SMS-SUI. So enthält zum Beispiel die lasie,2" die Buchstaten,2",b1",c1" und 7". Möchten Sie nun ein,2" erstellen, so müssen Sie dazu zweimal die,2" drücken.

Folgende Tasten zur Bedienung:

licks/rechts: Wechsel der Position im Namen GRÜN: Groß- und Kleinschreibung

ROT: Vorneriges Zeichen Löschen

OK: Speechem

EXIT: Beenden

Mit der OK Taste speichern Sie den geänderten Namen. Mit der EXIT Taste kehren Sie in das vorherige Bildmenü zurück, ohne zu speichern.

Mit der EXIT Taste verlassen Sie das Bearbeitungs- menü und kehren zu der IV Liste zurück.

Verschieben eines TV Senders

Möchten Sie einzelne TV Sender verschieben, so wählen Sie in der TV Liste das Tool Verschieben, in dem Sie rechts Taste drücken, bis unten Links Verschieben erscheini. Wahlen Sie mit den hochvunter Tasten den ent sprechensten TV Sender aus und drücken Sie die OK Taste. Der ausgewählte TV Sender wird mit einem Fähchen verslehen. Mit den hochvunter Lasten können Sie den TV Sender auf die neue Position verschieben. Sachen Sie einen neuen Senderplatz in der Liste aus und drücken Sie die OK Taste. Der TV Sender wird dann an dieser Stelle abgelegt. Speichern Sie die Anserung mit der GHLEN Tasten und bestätigen Sie diese mit der OK Taste.

TV Sender sortieren

Möchten Sie die IV Senderliste neu sortieren, so wählen Sie in der TV Liste das Tool Sortieren, in dem Sie rechts Taste drücken, bis unten Links Sortieren erscheint. Zwei mögliche Sortier optionen sind vor handen:

• Alphanumerisch (von A bis 7)

- Bezahl zu Freie Sender

Mi. der ROTEN Taste können Sie die Sender in der Reihenfolge von A bis Z äncern. Erneutes Drücken der ROTEN Taste kehrt die Reihenfolge nach Z bis A um.

Sie können die IV Sender nach Bezahl- oder Freie Sender sortieren. Drücken Sie einmal die GRUNE Taste und der Empfänger sortiert diese nach Bezahl zu Freie Sender. Erneures Drücken der GRUNE Taste kehrt die Reihentfolge um

Mit der EXIT Taste beenden Sie die Sortierung. Bestätigen Sie die Änderung mit der OK Taste.

TV Sender überspringen

Mächten Sie einzelne TV Sender bei der Navigation überspringen, so wählen Sie in der TV Liste das Too Überspringen, in dem Sie rechts Taste drücken, bis unten Links Überspringen erscheint. Wählen Sie mit den noch runter Tatten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Der TV Sender ist mit einem Symbol marker. Speichern Sie die Änderungen mit der GEL-BEN Taste ab und bestätigen Sie die Abfrage mit der OK License.

Hinweis:

Bei der Navigation wird nun dieser 14 Sender immer Übersprungen und kann nicht mehr mit den hoch/runter Lasten ergewählt werden.

Nur durch die numerische Eingabe kann auf diesen Sender zugegriffen werden.

TV Sender löschen

Mächten Sie einzelne TV Sender löschern, so wählen Sie in der TV Iste das loollöschern, in dem Sie ruch's Taste drücken, als unten Links Löschern erscheint. Wählen Sie mit den hoch/runter Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Der ausgewählte TV Sender wird mit einem Kreuzsymbol markiert. Speichern Sie die Änderungen mit der GH FBN Taste und besfängigen Sie die Sicherheitsabfrage mit der OK Taste. Der ausgewählte TV Sender wird aus der Liste geloscht.

Einstellungen Einstellungen

TV Sender suchen

Möchten Sie einzelna TV Sender suchen, so wählen Sie in der TV Liste das Tool Suchen, in dem Sie rechts Taste drücken, bis unten Links Suchen erscheint. Wählen Sie mit den hoch/-unter Tasten den entsorechen den TV Sender aus und drücken Sie die OK Taste.

Geben Sie im SMS-Sul den Sendername ein, den Sie in der TV Liste suchen möchten.

Nach der Hingabe des Sendername is drucken Sie die OK Taste und der gesuchte TV Sender wird in der TV Senderliste angezeigt, sofern dieser vorhanden ist.

EPG

Unter diesem Menü können Sie die FPG Informationen der TV Sender anzeigen lassen.

Radio

Das Menü TV enthält die Untermenü's Radio Liste und EPG Anzeige. Mit dem Menü Radio Liste bearbeiten Sie die gefundenen TV Sender von einem oder mehreren Satelliten. Sie haben die gleichen Optionen unter Radio Liste wie bei der TV Liste. Bitte lesen Sie die einzelnen Schritte bei der TV Liste.

Einstellungsmenü

Des Hinstellungsrenü enthält, die Untervenüse:

- Installation

• TV Einstellungen
- Password
• Timper Einstelco
- Wirkseinstellungen
- SW Update

Installation

Die Installation enthält drei weitere Untermenüs:

• Einstellung
  • Emofang
  • Transponder Verwaltung

Die Installation wurde eingehend in den vorherigen Kapitel erklart.

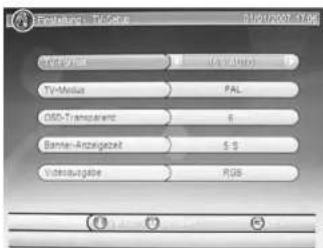

Mit den IV Hinstellungen können Sie die Darstellung auf dem Fernseher beeinflussen. Die Menüs dazu sind:

• TV Format
• TV Modus
• OSD Transparenz
• Banner Anzeicezet
• Voepeausgabe

Mit den hoch/runter Tasten navigieren Sie zu den einzelnen Menös. Mit den links/rechts fasten ändern Sie die Optionen. Mit der EXIT Taste beenden Sie die TV Einstellungen und die Änderungen werden gleich umseizt und gespeichen.

TV Format

Mit diesem Menü geben Sie die Art Innes TV Fernsehers ein. Bitte achten Sie auf das Seiberverhältnis Ihres TV Gerätes und wählen Sie diese aus der Liste aus.
Falls Sie einen 16:9 TV Gerät haben, dann sollten Sie die Option 16:9 AUTO auswählen. Falls Sie einen 4:3 TV Gerät haben, dann können Sie die Option 4:3 LB wählen.

TV Modus

In diesem Menü können Sie zwischen PAL, NTSC und AUTO wählen. Nutzen Sie die Option AUTO und dann wird automatisch immer die richtige Einstellung ausgewählt.

OSD Transparenz

Mit dieser Option können Sie die Transparenz des OSD oder Mehlungen einstellen. Hehe Werte bewirken keine Transparenz und keine Werte bewirken eine immer stärkere Transparenz.

Banner-Anzeigezeit

Hiermit dehnieren Sie die Anzeigedauer der unterschiedlichen Meldungen.

Videoausgabe

Mit dieser Option legen Sie die Art und Weise der Videocausgabe fest. Sie können zwischen RGB und FBAS auswählen. Wenn Ihr TV Gerät über die SCART Schnitzstelle RGB unterstützt, dann sollten Sie diese Option nurzen. RGB bietet gegenüber FBAS die bessere Bilogual tät.

Kennwort

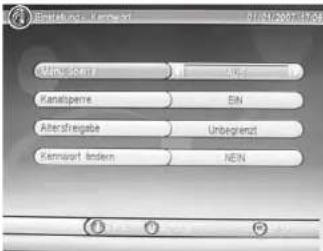

In dem Menü Kennwort können Sie unterschiedliche Sperrfunktionen dehrienen. Die Untermenüs sind:

• Menüspere
• Kanalsperre
• Altersfreieabe
• Kennwort ändern

Mit den hoch/runner Tasten navigieren Sie zu den einzelnen Menüs. Mit den rechts/links, lasten ändern Sie die Optionen. Mit der FXI Taste beenden Sie die IV Einstellungen und die Änderungen war den gleich umsetzt und gespeichen:

Einstellungen Einstellungen

Menü Sperre

Mit dieser Option können Sie die Menüs und Finstellungen sperten. Möchten Sie darauf zugreifen, so müssen Sie immer das entsprechende Passwort eingeben. Das Standardpasswort ist 6 6 6 6. Die Option An aktiviert die Menüspere. Die Option Aus schaltet die Menüspere ab.

Kanalsperre

Mit dieser Option schalten Sie die Kanalsperre an oder aus. Wenn Sie in der TV Liste einzelnen TV Sender sperren möchten, dann muss diese Option aktiv (An) sein. Falls nicht, dann hat die Sperré keine Wirkung.

Altersfreigabe

Mit dieser Option können Sie den Level der Altersfreigabe definieren. Die Einstellung Unbegrenzt schaltet diese ab. Je höher der Wert (bis 18) ist, desto restriktiver ist der Level der Altersfreigabe.

Hirweis:

Diese Option kann nur dann Wirksem sein, wenn die entsprechenden Informationen auch auf den Sendern gesendet wird. Dies ist in Europa jedoch nur seiten Fall.

Kennwort ändern

Mit dieser Option können Sie das Standardkennwort ändern. Das voreingestellte Kennwort lautet 6 6 6 6. Möchten Sie das Passwort ändern, dann wechseln Sie die Option von Nein auf Ja. Nach dem Ändern werden Sie direkt nach dem a ten Passwort gefragt.

1. Geben Sie 6.6.6 über die Fembedierung ein
2. Geben Sie das neue viertellige Passwort ein
3. Wiederholen Sie das neue viersteilige Passwort
4. Es erscheint dann eine Meldung auf dem Bildschirm, dass das neue Passwon geändert wurde

Timer Einstellen

Mit diesem Menu können Sie den Timer programmieren. Entweder haben Sie schon eine Programmierung aus EPG ausgeführt und dann können Sie diese modifizieren. Sie können natürlich auch manuell den Timer programmieren. Drücken Sie dazu die ROTE Taste um eine weitere Timer Programmierung hinzu zufügen.

Folgende Einstellungen können Sie bearbeiten;

• Kanalyp
• Kanal Nr.
• Kanal Name
- Start Datum
- Start Zeit
- Stop Zeit
• Modus
- Timer Modus

Kanal Typ

Hier können Sie zwischen IV und Radio wählen

Kanal Nr.

Wählen Sie hier die Kanal-Nr. des IV Senders, den Sie programmieren möchten.

Kanal Name

Der Kanalname ist in der Regel durch die Kanal-Nr. vorgegeben.

Start Datum

Wählen Sie das Datum, an dem die Aufnahme zum Beispiel stattfinden soll. Die Notation für Deutschland ist Tag/Monat/Jahr.

Start Zeit

Geben Sie hier die Uhzeiten, war in die Aufnahme ausgeführt werden soll.

Hinweis

Nutzen Sie ein Paar Minuten vorher als Puffer, denn häufig starten die Serdungen nicht exak. zu dem angegebenen Zeitpunkt.

Stopp Zeit

Geben Sie hier die Uhrzeit ein, wann die Aufnahme beendet werden soll.

Hinweis.

Nutzen Sie ein Paar Minuten nachher als Puffer, denn häufig enden die Sendungen nicht exakt zu dem angegebenen Zeitpunkt.

Modus

Hiermit definieren Sie der Aufzahmerodus. Die Optionen sind:

eirmel / täglich / wexchentlich / monatlich

Timer Modus

Hiermit definieren Sie den inner Modus. Die Optionen sind inner oder Aufnahme. Wenn Sie Aufnahme auswählen, dann startet zu den vorherigen Einstellung die Aufnahme.

Hirwecis

Wenn Sie eine Aufnahme ausführen möchten, dann muss dazu ein JSB Speicher angeschlossen sein.

Einstellungen Problemebehebung

Bestätigen Sie die Programmierung mit OK Taste und sie erschein, dann in der Timer Liste.

Mit der ROI HN Taste können Sie die Einstellungen bearbeiten. Mit der GRÜNHN Taste können Sie die Programmierung löschen. Mit der EXIT Taste verlassen Sie das Menü Timer Einstellen.

Werkseinstellungen

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und bestätigen ggf. mit der CK taste.

Hirweis:

Alle - firstellungen werden zurückgesetzt. Sie müssen dann auch ferner den Suchlauf erneut durchführen.

SW Update

Das Meru SW update enthält zwei Optionen:

• Update über Speicher
  • Sicherung über Speicher

Sie haben die Möglichkeit die Software über USB oder Speicherkarte zu aktualisierten. Starten Sie diese Funktion mit der OK Taste:

Hirwesis:

Der USB Speicher (USB Stick) sollte nur ausschließlich die Updatedatei enthalten. Wenn die Datei gefunden wird, dann startet die Vorgang automatisch.

Bei der Sicherung können Sie die Benutzerdatenbank auf USB Speicher sichern. Diese enthält ihre persönlichen Einstellungen, die ausgewählte Satellten und die gehundenen TV Sender. Drücken Sie die OK Taste zu speichern der Datenbank. Eine kurze Meldung er-scheint auf dem Bildschirm.

Extras

Das Zubehör enthält ein Spiel Gomoku (5 Gewinnt), einen Kalender und einen einfachen Taschenrechner.

Symptom Ursache und Lösung
Kein DVB-S Empfang / Bilostörungen mit starken Mosaiken oder Artefakten / Eingefrorene Bilder	• Kein DVB-S Empfang in Ihrer Gegend.• Richten Sie die Satellitenschussel richtig aus.• Wählen Sie einen Satelliten aus, den Sie empfangen können.• Wiederholen Sie den Suchlaut.
Kein Strom • Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein.
Kein Suchlauf möglich • Richten Sie die Satellitenschussel neu aus.• Kontrollieren Sie die Suchparameter.
Kein Bilo / kein fartziges Bild • Überprüfen Sie die Verbindung zum IV-Forschgeuäl.• Überprüfen Sie die Videopristellungen.• IV Programm ist verschlüsselt.
Fernbedienung funktioniert nicht • Wechseln Sie die Batterien.• Benutzen Sie die fernbedienung in der spezifizierten Reichweise (max. 5 Meter und 30°)• Vermiegen Sie direkte Lichteinstrahung in den Infrarotsensor.
Kein Ton • Schalten Sie die Stummschaltung ab (MUTE Taste)• Erhöhen Sie vorsichtig die Laufstärke (VOL +).• Überprüfen Sie die Verbindung zum TV oder externen Verstärker.
Audio oder Untertitel ohne Funktion	• Drücken Sie die AUDIO Taste: Keine weitere Tonsour verfügbar.• Drücken Sie die SUBTITLE Taste: Oder keine Untertitel verfügbar.

Technische Daten Notizen

	Spezifikation
Tuner Frequenzbereich	950 - 2150 MHz
	Eingangswiderstand 75 Ohm
	Signal Eingangspegel -65 - 25 dB
	Symbolrate 2-45 Mbois
	LNB Stromversorgung 13/18 V ml. 350 mA
Demodulation Wellenform QPSK
		FEC 1/2, 2/3, 3/4, 5/6, 7/8
Anschlöse	LNB In	F-Anschluss
	LNB Out	F-Anschluss
	Scan	Composite Video (CVBS), RGB, Audio I /R
Stromversorgung	Fingang	AC 100 - 740 V -50/60 Hz, DC 12 Volt
	Verbrauch	max. 5Watt
Display	Decoder Modul	PAL / NTSC
	Video Auflösung	720 x 576 (PAL) / 720 x 480 (NTSC)
	Seitenverhältnis	4:3 (Letter Box, Pan & Scan) / 16:9
Deutzdierung	Vidco	MPEG2 Transport, MP@ML
	Audio	MPEG2 Audio Layer I&II
Sonstiges	Erma tung	ETSI/EN 300-21 DVB S konform
	Audio Modus	Rechts / Links (Stereo)

Hinweis:

Gewicht und Abmessungen sind nicht absolut exakte Werte.

Technische Details können jederzeit (nach Herstellerangaben) ohne vorherige Ankündigung geändert werden.

Konformitätserklärung

Hiermit wird erklärt, das Gerät entspricht den Richtlinien/Normen:

Brillantes Fernsehen

3400se

English

Stand: v3.0 Juli 2013

USER MANUAL

Table of content

Die Untertitel werden nicht auf allen TV Sender und zu allen Sendungen ausgestrahlt. So kann es vorkommen, dass bei aktiver Anzeige trotzdem keine Untertitel vorhanden sind.

Auto Time Zone

Bevor Sie bei den Einstellungen beginnen, sollten Sie sich über das installierten Satellitensystem im klaren sein. Es gibt hier eine Reihe von unterschiedlichen Optionen.

Die beiden Optionen sind Standard oder Blind Scan.

- Defaults

Volume

Das Wichtigste aus Politik, Wirtschaft, Kultur, Sport und Wissenschaft im Viertelstundentakt. Korrespondenten der ARD sorgen für 1 / 2 ▶

USB Port

SW Update

Status: v3.0 Juli 2013
