HD Camping Receiver Professional - Satellitenempfänger MEGASAT - Kostenlose Bedienungsanleitung

Produkttyp	Satellitenreceiver für Camping
Marke	Megasat
Modell	HD Camping Receiver Professional
Abmessungen (ca.)	180 x 130 x 40 mm
Gewicht (ca.)	0.5 kg
Stromversorgung	12V DC, 1A (Kfz-Adapter enthalten)
Videoauflösung	HD (1080p)
Standard	DVB-S2, MPEG-4
Hauptfunktionen	Kanalsuche, DiSEqC 1.0/1.2, USB-Wiedergabe und -Aufnahme, EPG, Teletext, Kindersicherung
Anschlüsse	HDMI, AV (RCA), USB 2.0, F-Stecker LNB-Eingang, DC-Strombuchse
Satellitenunterstützung	Mehrere Satelliten über DiSEqC, kompatibel mit 13/19,2/28,2/30°O usw.
Aufnahme	USB-Aufnahme auf externe Festplatte (Zeitverschiebung und zeitgesteuert)
Enthaltenes Zubehör	Fernbedienung, 12V Kfz-Adapter, HDMI-Kabel, Anleitung
Reinigung und Pflege	Mit einem trockenen, weichen Tuch abwischen. Keine Flüssigkeiten oder Scheuermittel verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; nur den mitgelieferten Netzadapter verwenden; hohe Temperaturen vermeiden.
Verfügbarkeit von Ersatzteilen	Fernbedienung, Netzadapter und Kabel Sets sind über den Megasat Service erhältlich.
Reparierbarkeit	Konzipiert für einfachen Austausch externer Teile; interne Reparaturen nur durch zertifizierte Techniker.

Häufig gestellte Fragen - HD Camping Receiver Professional MEGASAT

Wie richte ich den HD Camping Receiver Professional zum ersten Mal ein?

Schließen Sie das LNB-Kabel von Ihrer Satellitenschüssel an den LNB IN-Anschluss an. Verbinden Sie den Receiver über HDMI mit Ihrem Fernseher. Stecken Sie den 12V Netzadapter ein. Schalten Sie den Receiver ein und wählen Sie Ihre Sprache. Gehen Sie dann zu Installation > Automatischer Scan, um Sender zu finden.

Kann ich diesen Receiver mit einer motorisierten Satellitenschüssel verwenden?

Ja, der Receiver unterstützt DiSEqC 1.2 für motorisierte Schüsseln. Wählen Sie im Installationsmenü Motorisiert und geben Sie Ihren Längen-/Breitengrad für USALS ein.

Unterstützt der Receiver das 4:2:2 Videoformat?

Nein, dieser Receiver unterstützt nur das 4:2:0 Videoformat, das für die meisten Sendekanäle Standard ist. Er dekodiert keine 4:2:2 Feeds.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der Megasat Support-Website herunter. Speichern Sie sie auf einem USB-Stick mit FAT32-Formatierung. Stecken Sie den USB in den Receiver, gehen Sie zu Einstellungen > Software-Update und wählen Sie die Datei aus.

Welche Satelliten werden unterstützt?

Der Receiver kann jeden Ku-Band Satelliten empfangen. Häufige sind Hotbird 13°O, Astra 19,2°O, Eutelsat 28,2°O (für Freesat) und Astra 30°O. Sie können bis zu 64 Satelliten über DiSEqC hinzufügen.

Wie verbinde ich den Receiver mit meinem Fernseher?

Verwenden Sie ein HDMI-Kabel für beste Qualität. Wenn Ihr Fernseher kein HDMI hat, verwenden Sie die RCA (AV)-Kabel (rot, weiß, gelb). Stellen Sie sicher, dass beide Geräte beim Anschließen ausgeschaltet sind.

Kann ich Programme auf ein USB-Laufwerk aufnehmen?

Ja, Sie können Live-TV auf ein USB-Laufwerk aufnehmen. Schließen Sie einen USB-Stick (32GB+) oder eine externe Festplatte (mit FAT32 formatiert) an. Drücken Sie REC auf der Fernbedienung, um die Aufnahme zu starten. Sie können Aufnahmen auch über das Timer-Menü planen.

Warum findet mein Receiver keine Sender?

Überprüfen Sie die LNB-Kabelverbindung. Stellen Sie sicher, dass Ihre Schüssel korrekt ausgerichtet ist. Gehen Sie zu Installation > Signal-Meter, um die Signalstärke zu prüfen. Wenn niedrig, justieren Sie die Schüssel. Überprüfen Sie auch, ob die LNB-Frequenz (z.B. 10750) mit Ihrem LNB übereinstimmt.

Ist dieser Receiver für Camping mit einer kleinen Antenne geeignet?

Ja, er ist für den mobilen Einsatz konzipiert. Er funktioniert mit Camping-Satellitenantennen (z.B. Megasat Caravanman). Er hat einen geringen Stromverbrauch und kann mit einer 12V Autobatterie betrieben werden.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

Gehen Sie zu Einstellungen > Werkseinstellungen. Geben Sie das Standard-Passwort 0000 ein, wenn dazu aufgefordert. Bestätigen Sie den Reset. Dadurch werden alle gespeicherten Sender und Einstellungen gelöscht.

BEDIENUNGSANLEITUNG HD Camping Receiver Professional MEGASAT

Brillantes Fernsehen

Inhaltsverzeichnis Sicherheitshinweis

Sicherheitshinweis....3

1. Referenz

1.1 Allgemeine Merkmale 4

1.2 Zubehör....4

2. Grundfunktionen

2.1 Vorderseite 5

2.2 Rückseite 6

2.3 Fernbedienung 7

3. Installieren und Anschließen

3.1 Anschließen des Receivers....9

4. Installation und Betrieb

4.1 Installation 10

4.2 Programme bearbeiten....14

4.3 Systemeinstellung 16

4.4 Werkzeuge 19

4.5 Spiele 20

4.6 Speichermedium....20

4.7 Weitere hilfreiche Informationen....21

5. Zusätzliche Information

5.1 Fehlerbehebung 22

5.2 Technische Daten 23

Dieser Receiver wurde entwickelt und hergestellt, um die internationalen Sicherheitsstandards zu erfüllen. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig vor der Inbetriebnahme des Receivers.

Netzanschluss:

Vor der Inbetriebnahme überprüfen Sie bitte die Geräte auf die richtige Betriebsspannung, sie beträgt 100\~240V AC 50/60Hz.

Überlastung:

Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder lassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit:

Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung:

Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Stellen Sie das Gerät nicht auf Teppiche oder weichen Möbeln. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus oder in der Nähe von einer Heizung oder anderen Wärmequellen. Stellen Sie keine anderen elektrichen Geräte auf die Oberseite des Gerätes.

Reinigung:

Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch oder einem milden Spülmittel (keine Lösungsmittel).

Anschluss:

Trennen Sie den Receiver vom Stromnetz, wenn Sie ihn an das LNB anschließen oder trennen um mögliche Schäden zu Vermeiden.

Standort:

Stellen Sie das Gerät nicht ins Freie um um Schäden durch BliLz, Regen oder Sonneneinstrahlung zu vermeiden.

Öffnen des Gerätes:

Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | [e-mail]

1. Referenz 2. Grundfunktionen

1.1 Allgemeine Merkmale

• DVB-S/DVB-S2 Satelliten-konform (MPEG-II / MPEG-IV / H.264)
• DiSEoC 1.0, 1.1, 1.2 & 1.3 (USALS) kompatibel
- Unicable kompatibel
• SCPC & MCPC-Empfang von C/Ku-Band
• Universal, Single, Single S & C Band Breitband LNB
• Sensitive SINGLE-Tuner
• PAL / NTSC-Konvertierung
- Variables Seitenverhältnis (4:3, 16:9) mit Pan Vector- oder Letter Box
• Ausgang Auflösung: 576p & 576i, 720p & 1080i, 1080p
• HDMI mit Upscale, um die Bildqualität zu verbessern
• 8 Favoritenlisten
• Kindersicherungsfunktion
• 4 Sortierfunktionen für Kanäle
• On-Screen-Display mit True Full Color Auflösung
• Videotext und Untertitel-Unterstützung (OSD)
• 7 Tage EPG (Electronic Program Guide)
• Mehrsprachiges Menü
- Multi-Kanal-Sortierung

1.2 Zubehör

Packen Sie das Gerät aus und vergewissern Sie sich, dass folgendes Zubehör dabei ist:

• 1x Megasat HD Camping Receiver Professional
- 1x Fernbedienung
• 2x AAA Batterien
• 1x Bedienungsanleitung
- 1x Kabel für Zigarettenanzünder
- 1x IR Sensor
• 1x Netzteil 230/12V

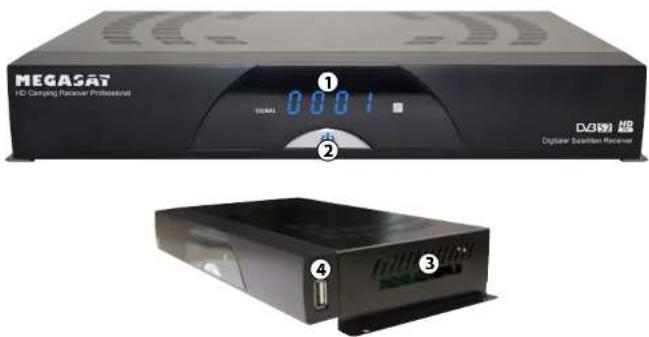

2.1 Vorderseite

Display Informationen über die Kanäle. Im Standby-Modus die Uhrzeit

2. Power Button

Die POWER-Taste wird verwendet, um das Gerät einzuschalten, oder um es in den Stand-by-Modus zu setzen

3. Cl+ Schacht (seitlicher Einschub am Gehäuse)

Zur Erweiterung von Pay-TV Programmen in Verbindung mit einem CI / CI+ Modul und passender Smart Card.

4. USB 2.0 Anschluss (seitlicher Einschub an der Frontblende)

Zum Anschluss externer Speichermedien wie USB Stick oder Festplatte.

2. Grundfunktionen 2. Grundfunktionen

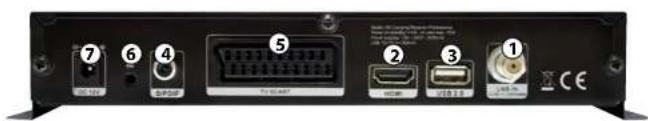

2.2 Rückseite 2.

Schließen Sie hier das LNB an

2. HDMI OUT

HDMI Ausgang

3. USB

USB 2.0 Anschluss

4. S/PDIF

Digitaler Audio Ausgang via Cinch Anschluss

5. TV SCART

Anschluss an einem TV über Scartkabel

6. IR

Externer Infrarot Sensor

7. DC 12 V

Anschluss für das Netzteil

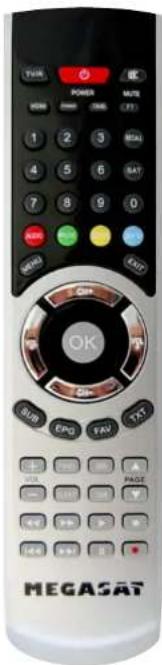

1. TV/R.....Wechsel zwischen TV und RADIO Empfang
2. POWER....Ein-/Ausschalten
3. MUTE......Stummschalten des Tones
4. HDMI ....Wechsel der TV Auflösung
5. FORMAT.....Wechsel zwischen 4:3 & 16:9 Bildschiemformat
6. TIME....Timer Einstellung
7. SLEEP....Einstellung der Zeit, nach dem sich der Receiver ausschaltet
8. NUMERIC KEY (0\~9) ... Programmwechsel oder Nummerneingabe
9. SUB Zeigt Untertitel (soweit verfügbar)
10. LPG......Zeigt das TV/Radio LPG (Elektronische Programmzeitschrift)
11. FAV......Zeigt die Favoritenliste (die Sie vorher angelegt haben)
12. TXT...... Videotext
13. RECALL......Wechselt zwischen dem letzten und dem aktuellen Programm
14. SAT......Zeigt die Programmliste des jeweiligen Satelliten
15. MENU......Menu Taste
16. EXIT......Verlässt das aktuelle Menü Schritt für Schritt
17. CH +/-.....Wechselt TV/Radio Programme
18. VOL 1/ Lautstärkeinstellung
19. OK......Bestätigung der aktuellen Auswahl / Öffnen der Programmliste
20. AUDIO....Auswahl oder Wechsel der Audiospur
21. PAUSE....Friert" das aktuelle Bild ein
22. ZOOM....Zoomfunktion des aktuellen Programms
23. INFO......Zeigt Informationen des aktuellen Programms
24. FIND.....Quickly find channels
25. OPT Multifeed Funktion
26. PAGE +/-......Seitenweise blättern
27. FI....Funktionstaste
28. USB....USB Menü, wenn ein USB Gerät angeschlossen ist
29. ▶Vorwärts spulen
30. Rückwärts spulen
31. ▶ Start
32. ■ Stop
33. Kapitel zurück
34. Kapitel vor
35. II Pause / Timeshift
36. ● Start Aufnahme

3. Installieren und Anschließen

Sie können mit Ihrem Receiver nicht nur Free to Air-Programme, sondern auch verschlüsselte Programme empfangen, sofern Sie im Besitz einer Smartcard und eines CI oder CI+Moduls eines Programmanbieters sind.

CI-Modul (auch CAM, Conditional Access Modul)

Das CI Modul nimmt die jeweiligen Smartcards auf und verfügt gleichzeitig über die jeweilige Verschlüsselungssprache. Bisher war es notwendig, je Verschlüsselungssprache ein entsprechendes Modul mit einer dazugehörigen Smartcard zu besitzen. Inzwischen gibt es die ersten Module, die mehrere Sprachen entschlüsseln können.

Common Interface:

Die Schnittstelle (Eingabeschacht) für das CI-Modul, welche die Smartcards in digitalen Receivern aufnimmt. Hier findet die Entschlüsselung im Modul statt.

Smartcard:

Die Karte enthält die Daten für die verschlüsselten Programme, für deren Freischaltung Sie mit Erwerb der Karte gezahlt haben.

Einsetzen des Moduls:

Stecken Sie das Modul vorsichtig in den Steckplatz an der Frontseite des Receivers.

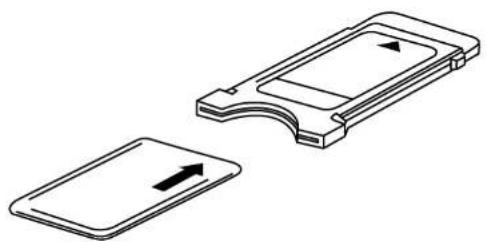

Einsetzen der Smartcard:

Stecken Sie die Smartcard vorsichtig in das CI-Modul an der Frontseite des Receivers ein (mit der goldenen Kontaktfläche nach oben und dem Gerät zugewandt).

Das folgende Diagramm zeigt Ihnen, wie Sie den Receiver, TV, LNB miteinander verbinden. Lesen Sie bitte zuerst die Anleitung, wenn Sie nicht sicher sind wie Sie die Komponenten miteinander verbinden sollen.

3.1 Anschließen des Receivers

Verbinden Sie das Koaxialkabel mit dem LNB.

Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter.

Verbinden Sie das HDMI oder Scartkable mit Ihrem Fernseher.

Falls vorhanden können Sie ein LAN Kabel anschließen.

4. Installation und Betrieb4. Installation

Nach dem Anschließen des Receivers an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein. Der Receiver ist vorprogrammiert und sofort einsatzbereit. Sollten keine Programme zur Verfügung stehen, überprüfen Sie bitte die eingestellten parameter mit der Ihrer Anlage.

Hauptmenü

Drücken Sie die MENU Taste um in das Hauptmenü zu gelangen. Das Hauptmenü besteht aus: Programme bearbeiten, Installation, Präferenzen, Systeminformation, Spiele und Speichermedium. Hinweis: Das Standard Passwort für gespernte Menüs lautet „0000“.

Mit der Hoch/Runter Taste wählen Sie einen Punkt aus und bestätigen diesen mit OK oder der Cursor taste Rechts. So gelangen Sie in das Untermenü. Mit Exit gelangen Sie wieder zum vorherigen Menü.

4.1 Installation

Menü für Einstellungen der Antennenverbindung: Antennenauswahl, Satellitenliste, Antenneneinstellung, Satellitensuche und Transponder-Liste

Drücken Sie OK um in das Menü zu gelangen. Hier können Sie den Tunermodus einstellen und die Art der Anlage festlegen.. Normale Antenne (feste) oder motorgesteuerte Anlage.

2. Motor Einstellung

Wenn Sie einen Motor benutzen, gehen Sie bitte in die Antenneneinstellung und wählen Sie DiSEqC 1.2 oder USALS aus.

Im Folgenden sind einige nützliche Funktionen für Ihre Referenz.

Autoamtische Bewegung [W/O]

Drücken Sie die rechts/links Taste und der Spiegel wird sich nach Osten/Westen drehen, bis Sie eine der Taste erneut drücken.

Bewegen West-Ost

Drücken Sie die rechts/links Taste und der Spiegel wird sich nach Osten/Westen drehen, bis er das beste Signal findet.

Feinabstimmung

Drücken Sie die rechts/links Taste und der Spiegel wird sich nach Osten/Westen drehen, Stück für Stück.

Position speichern

Speichem Sie die aktuelle Position, die Sie für den gewählten Satelliten gesucht haben.

Gehe zu Position

Drücken Sie die OK Taste um zur gewählten Position des Satelliten zu gelangen.

Gehe zu Referenzpunkt

Drücken Sie OK um in den 0° Ausgangspunkt zu gelangen.

Einstellung West Grenze

Aktivieren Westen Grenze.

Einstellung East Grenze

Aktivieren Osten Grenze.

Deaktivierung Grenze

Deaktiviert die West und Ost Grenze

4. Installation und Betrieb4. Installation

3. Satellitenliste

Dieses Fenster zeigt die vorab gespeicherten Satelliten in einer Liste. Sie können Satelliten auswählen, hinzufügen, bearbeiten oder löschen.

A: Neu (Hinzufügen)

Drücken Sie die grüne Taste um einen Satelliten hinzuzufügen. Hier können Sie beim neuen Satelliten den Winkel einstellen. Drücken Sie OK um die Einstellung zu bestätigen. Der Satellit wird an das Ende der Satellitenliste hinzugefügt.

B: Bearbeiten

Drücken Sie die rote Taste um einen Satelliten zu bearbeiten. Sie können den Namen und den Winkel bearbeiten.

C: Löschen

Mit der blauen Taste öffnen Sie die Auswahl zum löschender Satelliten. Wählen Sie den Satelliten, den Sie aus der Satellitenliste löschen wollen. Sie werden aufgefordert dies zu bestätigen, ob Sie den Satelliten wirklich löschen wollen oder nicht. Wenn Sie OK-Taste drücken, werden alle Kanäle und Transponder des ausgewählten Satelliten gelöscht, und der ausgewählte Satellt wird verschwinden.

Mit der gelben Taste können Sie den Satellitennamen umbenennen.

4. Antenneinstellung

Drücken Sie OK für die Antenneneinstellungen. Hier können Sie eine Satellite suche durchführen, Satelliten auswählen und die LNB Einstellung anpassen, TP Suche, TP bearbeiten, und Diseqc Einstellungen vornehmen.

Satellit

Wählen Sie den gewünschten Satelliten.

Hier können Sie die LNB-Frequenz entsprechend ihrer Antenne anpassen. Stellen Sie die richtige Frequenz ein oder definieren Sie sie selbst. Die Standardeinstellung ist Universal LNB (9750-10600).

B: 22KHz

Die 22KHz Schaltung schaltet bei Universal LNB's zwischen dem LOW und HIGH Band um. Die Satandard Einstellung ist hier automatisch. Ändern Sie die Einstellung nur, wenn Sie eine abweichende Einstellung benötigen.

Wird die Antenne mit einem DiSEqC-Schalter betrieben, wird hier der DiSEqC-Eingang der ausgewählten Satelliten konfiguriert.

5. Einzelsatellitensuche

Hier können Sie die Einzelsatellitensuche durchführen. Definieren Sie ihre Suchoptionen und starten Sie die Suche auf „Suche“ mit der OK Taste.

4. Installation und Betrieb4. Installation

6. Multi Satellitensuche

Hier können Sie mehrere Satellten gleichzeitig absuchen. Ein DiSEqC Schalter, bzw. Multischalter muss installiert und richtig angeschlossen sein.

7. TP Liste

Mit den Cursor-Tasten können Sie den Transponer wählen. Mit OK rufen Sie die Transponderliste zum bearbeiten auf. In diesem Menü können Sie Transponder hinzufügen, bearbeiten und löschen. Die Bedienung ist gleich wie unter Satelliten- einstellung beschrieben.

4.2 Programme bearbeiten

Hier können Sie Programmlisten anpassen und verwalten.

1. TV Programmliste

Wechsel Sie in das TV Programme Menü um Programme wie folgt zu bearbeiten: löschen, sperren, umbenennen, bewegen oder zu Favoriten hinzufügen.

Drücken Sie die gelbe Taste, um den Kanal auszuwählen, den Sie verschieben möchten. Bewegen Sie ihn auf die Position die Sie mögenund drücken Sie die OK Taste oder geben Sie einfach die Zifferntaste ein, und der Kanal wird sich auf diese Position verschieben. Hinweis: Sie können auch mehrere Programme gleichzeitig auswählen und verschieben.

Sperren

Hier können Sie Programme sperren. Sie benötigen ein Passwort um das Programm zu sehen.

Bearbeiten

Drücken Sie die blaue Taste um einen Kanal umzubenennen oder zu löschen.

A.Sortieren

Hier können Sie die Sender wie folg sortieren: von A nach Z, von Z nach A und von I rei nach durcheinander.

B. Löschen

Sender auswählen, die gelöscht werden sollen.

Überspringen

Sie können einen Kanal auswahlen, der in der Kanalliste beim durchblättern übersprungen wird.

Hinweis: Radio Programme werden auf die gleiche Weise bearbeitet.

Alle löschen

Mit dieser Option, können Sie komplette Programmlisten löschen.

4. Installation und Betrieb4. Installation

4.3 Präferenzen (Systemeinstellung)

Hier können Sie verschiedene Grundeinstellungen Ihres Receivers vornehmen.

Menüsprache, TV-Einstellungen, Display Einstellungen, Zeiteinstellungen, Aufnahme planen (Timer), Jugendschutz, OSD Einstellungen, Favoritenlisten, Erweiterte Einstellungen

1. Menüsprache

Hier können Sie verschiedene Sprachen für die Menüoberfläche auswählen.

2. TV-Einstellungen

Hier können Sie die Videoauflösung, Bildverhältniss, Video Ausgang und Digitaler Audio Ausgangang einstellen.

3. Display Einstellung

Einstellmöglichkeit für: Helligkeit, Kontrast, Sättigung, Farbton und Schärfe

4. Zeiteinstellungen

Die Zeiteinstellung steht werkseitig auf automatisch. Sie können sie auch manuell einstellen. Für den automatischen Betrieb stellen Sie bitte die richtige Zeitzone und die Sommerzeit ein.

5. Aufnahme planen (Timer)

Hier können Sie bis zu 8 Timer programieren oder Timer ändern die über das EPG System programmiert worden sind.

6. Jugendschutz (Kindersicherung)

Hier können Sie das Merü oder einzelne Kanäle mit Hilfe eines Passwortes schützen. Das werkseitige Passwort lautet „0000“, es kann beliebig geändert werden.

4. Installation und Betrieb4. Installation un

7. OSD Einstellung

Hier können Sie die Bildschirmeinblendungen anpassen. Ändern Sie die Untertitelanzeige, Anzeigedauer, Transparanz des Informationbalkens während Sie das Programm wechseln.

8. Favoritenlisten

Sie können bis zu 32 Favoritengruppen verwalten und einen beliebig Namen vergeben.

9. Erweiterte Einstellungen

LNB Versorgung: Power An/Aus Programmlistentyp: komplett, freie, verschlüsselte Tonsignal: An/Aus (Signalstärke) Autostandby: Das Gerät schaltet sich automatisch nach der eingestellten Zeit ab, wenn kein Funktion am Gerät oder Fernbedienung ausgeführt wurde. Display Helligkeit: 5 Stufen zum Einstel- len der Helligkeit des DisplaysZeitanzige im Standby: Aus/An (Bei An wird im Standby die Uhrzeit angezeigt.

In diesem Menü können Sie Receiverinformationen abrufen, in die Werkseinstellung wechseln und USB Einstellungen vornehmen

1. Information

Receiverinformation über Hardware und Software

2. Werkseinstellung ausführen...

Setzt den Receiver zurück in die Werkseinstellung (alle Sender und Einstellungen werden zurückgesetzt)

3. S/W Upgrade über OTA

Softwareupdate über den Satelliten (wenn verfügbar).

4. Common Interface(CI/Cl+)

Stecken Sie das CI/CI+ Modul in den Schacht um verschlüsselte Sender zu empfagen. Weiter Informationen bitte direkt beim jeweiligen Pay-TV Anbieter erfragen.

5. USB-Transfermenü

Von Zeit zu Zeit gibt es neuere Software-Updates für dieses Gerät. Erkundigen Sie sich auf unserer Homepage um die aktuellste Software zu erhalten. Kopieren Sie sie anschließend auf einen USB-Stick, stecken ihn ein und wählen „Upgrade & Save“ im Modus „Allcode“. Drücken Sie anschließend auf START. Der Updatevorgang beginnt...

4. Installation und Betrieb4. Installation

6. Media-Player USB

(Funktion nur mit USB Medium)

USB Menü ist nur aktiv, wenn ein geeignetes USB Gerät angeschlossen ist. Sie können Filme, Bilder, Musik und Ihre Aufnahmen ansehen und verwalten.

Hinweis: USB unterstützt FAT & FAT32, NTFS

7.Speichermedium sicher entfernen

Mit dieser Option können Sie Ihr angeschlossenes USB Gerät deaktivieren um es anschließend entfernen zu können.

4.5 Spiele

Einige Spiele-Klassiker

4.6 Speichermedium

PVR Speichereinstellungen

Hier kann die Speicherkapazität der USB Medien abrufen, Formatieren und Aufnahmemodus eingestellt werden.

Aufnahmeoption

I hier können Sie die Aufnahmeeinstellungen anpassen wie: Timeshift, Sprungzeit beim Spulen, Timeshift Anpassung, Aufnahmeanzeige

4.7 Weitere hilfreiche Informationen

FAV

Hiermit können Sie Ihre zuvor programmierten Favoritengruppen auswählen. Wenn Sie keine eingestellt haben, ist die Taste ohne Funktion.

EPG

Mit der EPG (elektronische Programmzeitschrift) Taste rufen Sie eine elektonische Fernsehzeitschrift auf. Sie erhalten Detail Information zu Sendungen bis zu / Tagen im voraus. Des weiteren können Sie Tirner direkt über die Sendungsauswahl programmieren.

Channel List-OK

Durch drücken der OK Taste im laufendem Betrieb gelangen Sie in die Programmliste. Mit den Tasten Auf/Ab können Sie einen Kanal auswählen und mit OK bestätigen. Mit den Tasten links/rechts wählen Sie Ihre vordefinierten Programmlisten. Mit den Tasten Page Auf/Ab können Sie Seitenweise bl ä ttern.

TXT:

Drücken Sie die TXT Taste, um den Videotext des jeweiligen Senders auf dem Sie sich gerade befinden anzuzeigen. Nicht jeder Sender verfügt über einen Videotext.

5. Zusätzliche Informationen5. Zusätzlich

5.1 Fehlerbehebung 5.

Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehlerquelle zu ermitteln.

Problem mögliche Ursachen	Was müssen Sie tun?
LFD Leuchte auf der Vorderseite nicht.	Netzkabel ist nicht angeschlossen. Netzschalter aus.	Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist.
Kein Bild oder Ton	Der Spiegel ist nicht richtig auf den Satellten ausgerichtet und erhält daher ein schwaches oder kein Signal. Das LNB oder des Koaxialkabel ist defekt. Sie sind nicht auf dem richtigen Fernsehkanal. (AV oder HDMI)	Überprüfen Sie die Hinstellung des Spiegels um ein besseres Signal zu bekommen. Gehen Sie in das jeweilige Unterrand um die Signalstärke zu überprüfen. Überprüfen Sie die Verbindung von LNB zu Receiver oder ersetzen Sie ggf. die Komponenten.
Schlechtes, ruckeintes Bild.	Der Spiegel zeigt nicht genau auf den Satellten. Das Signal ist zu stark. Der Spiegel ist zu klein oder das Rauschmaß des LNB ist zu hoch.	Stellen Sie die den Spiegel richtig ein. Setzen Sie einen Dämpfungsregier ein. Verwenden Sie einen größeren Spiegel. Wechseln Sie das LNB.
Kein Auto-Start Bildschirm beim Staren des Receivers.	Der Receiver ist über die Scar angeschlossen und der TV be finden sich nicht im AV Modus.	Wechseln Sie den TV in den AV Modus (bzw. EXT Modus)
Die Fernbedienung funktioniert nicht.	Die Batterien sind leer oder die Fernbedienung zeigt nicht genau auf den Receiver.	Wechseln Sie die Batterien. Vergewissem Sie sich, dass sich nichts zwischen Receiver und Fernbedienung befindet. Hindernisse können den Empfang mindern.
Sie haben Ihr Passwort vergessen?		Kontaktieren Sie den Hersteller oder ihren Händler. Hier wird Ihnen weiter geholfen.
Schlechte Bildqualität oder wenig Sender bei der Suche.	Geringe. LNB Stromversorgung oder Verlust im Koaxialkabel.	Wechseln Sie die LNB Stromversorgung zu 14W/19V im Anten non-Finstellungs-Menü.

Tuner & Demodulator

Frequenzbereich	950 MHz bis 2150 MHz
Eingangsstcker	F-type, IEC 169-24, Female
Signal Level	-25 to -65 dBm
HF-Impedanz	75 Ω , unsymmetrisch
ZF-Bandbreite	55 MHz/8Hz(Per 5Msps)
LNB Power & Polarisation	Vertical: +13 V, 14V +/-5%Horizontal: +18 V, 19V +/-5%:500 mA Max. Überlastschutz
LNB Ton Schalter	22KHz+/-2KHz, 0.6Vpp+/-0.2V
DiSEqC-Steuernung	Version 1.0/1.2 Compatibel, Tone burst A/B
Demodulation	QPSK/8PSK
Symbol Rate	1~45Ms/s/SCPC,MCPC
FEC Decode	1/2, 2/3, 3/4, 5/6 and 7/8with Constraint Length K=7

MPEG

Transport Stream	MPEG-4/H.264, MPEG-2 ISO/IEC 13818
Profile Level	MPEG-1/AVC, MPEG-2 MP@ML, MP@IL
Input Rate	15 Mbit/s Max
Bildverhältnis	4:3, 16:9
Video Auflösung	720 x 576, 720 x 480, 1280 x 720, 1920 x 1080
Audio Decoding	MPEG / MusiCam Layer I & II
Audio Mode	Single channel/Dual channel/Joint stereo/Stereo
Sampling	32, 44.1 und 48 KI Hz

A/V und Data In/Out Connector

TV SCART	RGB, CVBS, L, R out
HDMI	HDMI Ausgang
LNB IF Input	F type, IEC 169-24 Female
S/PDIF	Coaxial Output

Netzteil

Eingang	100 - 240 V AC, 50/60 Hz,
Stromverbrauch	Max. 16 Watt
Standbyverbrauch	< 1 Watt
Schutzart	Separate interne Sicherung. Eingang hat einen Blitzschutz.

Physische Spezifikationen

Gewicht (netto)	ca. 525 g
Betriebstemperatur	0°C + 40°C
Lagertemperatur	-40°C bis + 65°C

5. Zusätzliche Informationen

5.3 Information N

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte.

Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige

Ankündigung.

Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

EN 55013:2001+A1:2003+A2:2006

EN 55020: 2007

EN 61000-3-2:2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

EN 60065:2002+A1:2006+A11:2008

MEGASAT

Brillantes Fernsehen

3. Installieren und Anschließen

CAM (Conditional Access Module) und Smart Card nur für CI Model
