Produkttyp	Satelliten-Receiver (DVB-S/S2)
Marke	MEGASAT
Modell	HD 570 CI
Abmessungen (B x T x H)	266 x 188 x 42 mm
Gewicht	< 1,5 kg
Stromversorgung	~230V, 50Hz
Stromverbrauch (max)	≤ 12 W
Stromverbrauch im Standby	0,5 - 8 W
Videodekodierung	MPEG-2, MP@ML
Videoauflösung	720×576 (PAL), 720×480 (NTSC)
Audiodekodierung	MPEG-1 Layer I/II, MPEG-2
Eingangsfrequenzbereich	950 - 2150 MHz (C/Ku kompatibel)
Demodulation	QPSK, SCPC & MCPC kompatibel
Symbolrate	2 - 45 Mbit/s
Anzahl Programme	Bis zu 6000
Unterstützte Zugangssysteme	DiSEqC 1.0, DiSEqC 1.2, 22 kHz, Unicable
Anschlüsse	HDMI, SCART (TV & VCR), USB 2.0, Digitaler Koaxial-Audio, L/R-Audio-Ausgang
CI-Steckplatz	1 (Common Interface für bedingten Zugang)
USB-Unterstützung	FAT32, NTFS; MP3, JPEG, BMP-Wiedergabe; Firmware-Update
Normen	DVB-S / DVB-S2
Sicherheit & Konformität	CE-gekennzeichnet; nur für Innenräume; 5 cm Lüftung freihalten; vor Regen/Feuchtigkeit schützen
Wartung	Vor Reinigung Netzstecker ziehen; weiches, feuchtes Tuch verwenden; keine Lösungsmittel

Häufig gestellte Fragen - HD 570 CI MEGASAT

Was tun, wenn der Receiver keine Stromversorgung hat?

Stellen Sie sicher, dass das Netzkabel fest mit der Steckdose und dem Receiver verbunden ist. Wenn immer noch kein Strom, schalten Sie das Gerät aus, warten Sie 5-10 Minuten und schalten Sie es wieder ein. Überprüfen Sie, ob die Netzspannung ~230V, 50Hz beträgt.

Warum kann ich keine Satellitenkanäle scannen?

Überprüfen Sie die Antennenausrichtung und verwenden Sie eine Außenantenne mit 75 Ω Impedanz. Vergewissern Sie sich, dass die LNB-Frequenz, DiSEqC-Einstellungen und Transponderparameter im Installationsmenü korrekt sind.

Der Receiver hat Strom, aber kein Bild auf dem Fernseher. Was ist los?

Vergewissern Sie sich, dass das Videoausgangskabel (HDMI oder SCART) richtig angeschlossen ist. Stellen Sie sicher, dass der Fernseher auf die richtige Eingangsquelle eingestellt ist. Überprüfen Sie auch, ob der Videoausgangsmodus (z.B. RGB/HDMI) mit den Fähigkeiten Ihres Fernsehers übereinstimmt.

Wie kann ich den Receiver auf Werkseinstellungen zurücksetzen?

Gehen Sie zu Hauptmenü > Werkzeuge > Werkseinstellungen. Geben Sie das Standardkennwort '0000' ein und bestätigen Sie. Dadurch werden alle gespeicherten Kanäle und Einstellungen gelöscht.

Die Fernbedienung funktioniert nicht. Wie kann ich das beheben?

Überprüfen Sie zuerst, ob die Batterien richtig eingelegt sind (Polarität stimmt) und nicht leer sind. Ersetzen Sie sie ggf. durch neue AAA-Batterien. Stellen Sie sicher, dass sich keine Hindernisse zwischen Fernbedienung und IR-Sensor befinden, und bedienen Sie sie innerhalb von 5 Metern und 60° Winkel. Vermeiden Sie helles Licht auf dem Sensor.

Warum kommt kein Ton vom Receiver?

Drücken Sie die STUMM-Taste auf der Fernbedienung, um die Stummschaltung aufzuheben. Erhöhen Sie die Lautstärke mit den Tasten VOL+/VOL-. Überprüfen Sie, ob die Audiokabel (L/R oder koaxial) richtig angeschlossen sind. Stellen Sie auch sicher, dass die Fernsehlautstärke nicht stummgeschaltet ist.

Wie führe ich ein Firmware-Update auf dem HD 570 CI durch?

Laden Sie die Firmware-Datei mit dem Namen 'all*.abs' auf einen USB-Stick (FAT32) herunter. Stecken Sie den Stick in den USB-Anschluss. Gehen Sie zu Hauptmenü > Werkzeuge > Update über USB. Wählen Sie 'ALL CODE' und starten Sie. Schalten Sie während des Updates nicht aus, und laden Sie anschließend die Werkseinstellungen.

Der USB-Stick wird nicht erkannt. Was kann ich tun?

Stellen Sie sicher, dass der Stick richtig eingesteckt und als FAT32 oder NTFS formatiert ist. Einige leistungsstarke Sticks werden möglicherweise nicht unterstützt; versuchen Sie einen anderen Stick. Wenn der Stick einen Kurzschlussschutz hat, trennen Sie fehlerhafte USB-Geräte und starten Sie den Receiver neu.

Kann ich mit diesem Receiver sowohl freie als auch verschlüsselte Kanäle sehen?

Ja, es unterstützt Free-to-Air (FTA)-Kanäle, und mit einem Conditional Access Module (CAM) und einer Abonnementkarte im CI-Steckplatz können Sie verschlüsselte Kanäle anzeigen. Verwenden Sie die Option Nur FTA bei der Suche, um auf freie Kanäle zu beschränken.

Wie stelle ich die richtige Zeit am Receiver ein?

Gehen Sie zu Hauptmenü > Systemeinstellungen > Ortszeiteinstellung. Aktivieren Sie GMT-Nutzung, stellen Sie GMT-Offset für Ihre Zeitzone ein und aktivieren Sie ggf. Sommerzeit. Sie können auch Datum und Uhrzeit manuell einstellen.

BEDIENUNGSANLEITUNG HD 570 CI MEGASAT

Brillantes Fernsehen

Bedienungsanleitung User Manual

Sicherheitshinweise.... 3

Vorsichtsmaßnahmen...... 4

Zubehör...... 4

Vorderansicht.... 5

Rückansicht.... 5

Fernbedienung.... 6

Start....7-9

Batterie....7

Lebensdauer der Batterien.... 7

Reichweite der Fernbedienung.... 7

Vorbereitung.... 8

Anschluss an den TV.... 8

Schnellinstallation.... 9

Hauptmenü....9

Programmbearbeitung.... 10

Installation.... 11

System Einstellung.... 12

Werkzeug.... 13

Spiele.... 14

Technische Daten.... 15

Fehlerbehebung.... 16

Sicherheitshinweise

Sehr geehrter Kunde,

vielen Dank für den Kauf dieses DVB Satelliten-Receiver. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr Produkt benutzen und achten Sie genau auf die Vorsichtsmaßnahmen, die unten aufgeführt sind.

• Dieses Produkt kann nur an einer Stromversorgung mit 230V, 50Hz betrieben werden.
• Um Brände oder Stromschläge zu vermeiden, sollten Sie dieses Gerät nicht der Feuchtigkeit aussetzen.
• Um die Gefahr von Feuer, Stromschlag oder einer Störung zu verringern, verwenden Sie nur das empfohlene Ωubehör.
• Der Netzstecker als Trennvorrichtung muss frei zugänglich bleiben.
• Halten Sie mind. 5cm Abstand um das Gerät herum frei für eine ausreichende Belüftung.
• Die Belüftung sollte nicht durch Zeitungen, Tischtüchern, Vorhängen oder sonstigen Gegenständen abgedeckt werden.
• Keine offenen Flammen wie beispielsweise angezündete Kerzen auf das Gerät stellen.
• Batterien dürfen nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden.
• Korrekte Entsorgung dieses Produkts.

Diese Markierung zeigt an, dass dieses Produkt nicht mit dem Hausmüll in der gesamten EU beseitigt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit nicht durch unkontrollierte Entsorgung zu fördern, Recycling Sie es um die nachhaltige Wiederverwertung von Ressourcen zu fördern. Für die Rückgabe Ihres Altgerätes nutzen Sie bitte das Rückgabe- und Sammelsystem oder kontaktieren Sie den Händler, bei dem das Produkt gekauft wurde. Sie können dieses Produkt für die Umwelt recyceln.

Dieses Produkt wurde hergestellt, und entspricht den internationalen Sicherheitsstandards. Bitte lesen Sie die folgenden Sicherheitshinweise vor Gebrauch.

ÜBERLASTUNG

Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder Adapter, da dies zu Brand oder Stromschlag führen.

REINIGUNG

Trennen Sie das Gerät aus der Steckdose vor der Reinigung. Verwenden Sie keine Aerosol-Produkte, um ein Produkt zu reinigen. Staub der äußeren Oberfläche mit einem Tuch reinigen, das leicht mit Wasser (keine Lösungsmittel) befeuchtet ist.

Anschließen an Antenne

Trennen Sie das Gerät vom Netz bevor Sie sie an die Antenne anschließen. Andernfalls kann es zu Schäden am Produkt und Antenne kommen.

Anschluss am TV

Ωiehen Sie das Netzkabel bevor sie den Receiver am TV anschließen. Andernfalls kann es zu Schäden am Produkt und Antenne kommen.

ERDUNG

Das Antennenkabel muss an dem Antennensystem geerdet sein und muss den lokalen Elektro-Sicherheitsstandards entsprechen.

LAGE

Der Receiver ist nur für den Innenbereich konzipiert. Installieren Sie nicht das Produkt, wo es hellem Licht oder direkter Sonneneinstrahlung ausgesetzt wird.

Vorsichtsmaßnahmen

Folgen Sie den Anweisungen bevor Sie das Gerät benutzen.

• Schutz des Netzkabels
- Bitte Beschwerde der folgenden Bestimmungen zu Fehlfunktionen, Feuer und elektrischen Schlägen oder anderen Schäden an menschlichen Körpers zu vermeiden.
- Vergewissern Sie sich zu verbinden und trennen Sie das Netzkabel mit der Steckdose.
- Schließen Sie keine oder ziehen Sie das Netzkabel mit nassen Händen.
- Trennen Sie die Netzkabel von Heizgeräten entfernt wie möglich.

- Legen Sie keine schweren Gegenstände auf das Netzkabel.

- Verwenden Sie keine Reparatur oder rekonstruieren das Netzkabel ohne Genehmigung.

- Reinigen Sie den Stecker regelmäßig.

- Cut off und trennen Sie das Netzkabel sofort, wenn das Produkt heruntergefallen ist oder beschädigt wurde.

- Cut off und trennen Sie das Netzkabel sofort, wenn Sie das Produkt ist das Rauchen, Brennen oder verrauscht zu finden.

- Location

- Installieren Sie das Produkt in folgenden Orten,

- Wo kann Sonnenlicht aussetzen oder Wärme Ressourcen wie Wärme registrieren und Herd zu lenken.

- Umgebungstemperatur über 35 ° C Umgebungstemperatur oder Luftfeuchtigkeit über 90%.

- staubigen Ort.

- Wo kann es durch das Magnetfeld oder statische Elektrizität zu beeinflussen.

- Wo kann es zu Stößen, Vibrationen oder Fallenlassen Thema.

- Nichtgebrauch

- Schalten Sie das Produkt in den Standby-Status oder das Gerät auszuschalten, wenn das Produkt nicht verwendet werden. Ωiehen Sie den Netzstecker aus der Steckdose, wenn das Produkt automatisch in den Leerlauf für eine lange Ωeit.

- Stecken Sie keine Finger oder andere Gegenstände in das Produkt

- Es kann zu Schäden am Produkt oder gar verletzt menschlichen Körpers durch das Berühren der inneren Teile des Produkts aufgrund der hohen Spannung.

- Öffnen Sie nicht das Produkt.

- Legen Sie keine Gegenstände auf das Produkt.

- Halten Sie Wasser und magnetischen Dinge weg

- Kontakt mit der Flüssigkeit kann zu schweren Schäden führen, halten Sie bitte das Produkt von ihm weg.

- Das Produkt fern von magnetischen Dinge, wie zum Beispiel Lautsprecher etc.

- Position

- Stellen Sie das Gerät auf einer horizontalen Fläche. Stapeln Sie nicht schwere Sachen drauf.

- Stellen Sie das Produkt unter die Lupe oder anderen Geräten, die Wärme abstrahlen.

• Signal-Interferenz

- Unter der Voraussetzung des TV-Signal zu empfangen Situation kann TV Set bekommen Signalstörungen, wenn Sie ein Fernsehprogramm mit dem DVB-T auf. Dies ist nicht bedeutet, dass das Produkt oder die TV Set Fehlfunktion. Bitte schalten Sie das DVB-T, während Sie das TV.

Zubehör

Packen Sie den Inhalt des Kartons aus und vergewissern sich, ob Folgendes im Lieferumfang enthalten ist:

Receiver 1

Fernbedienung 1

Bedienungsanleitung 1

Batterien (AAA) 2

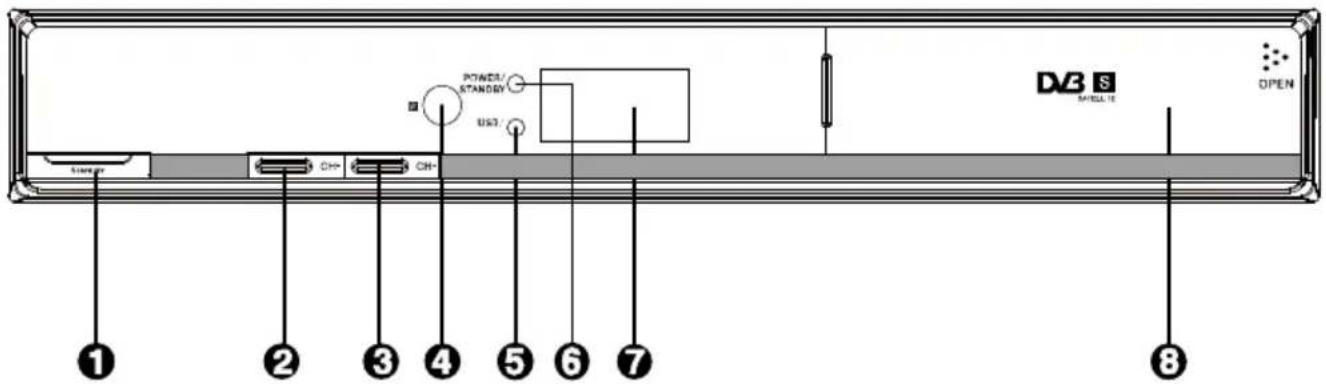

Vorderansicht

1. Power/Standby Schalter
2. Programm „runter“ Schalter
3. Programm „rauf“ Schalter
4. IR Empfänger
5. USB LED (Das LED leuchtet grün im USB Betrieb.)
6. Power/Standby LED (Das LED leuchtet grün im Betrieb und rot im Standby.)
7. Display
8. CI-Module Slot (Hinter der Klappe)

1. VCR SCART-Buchse
2. HDMI Buchse
3. USB Anschluss
4. TV SCART-Buchse
5. ΩF IN
6. ΩF OUT
7. Audio-Ausgang - Links
8. Audio-Ausgang - Recht
9. Digital-Ausgang Koaxial
10. Video-Ausgang
11. AC IN

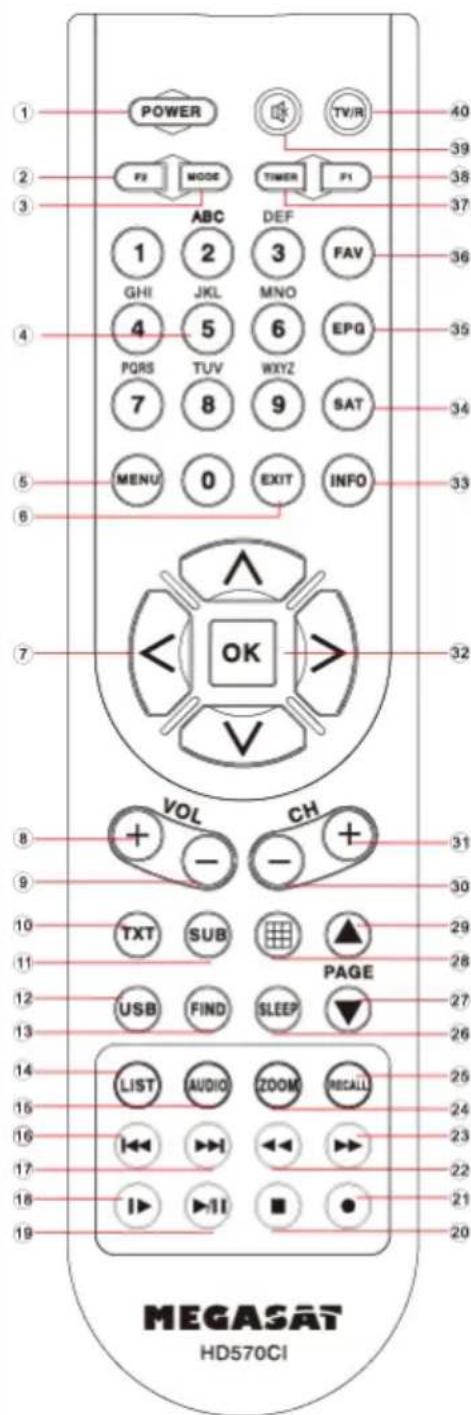

Fernbedienung Name Beschreibung
	1	Power	Schaltet um zwischen Betrieb und Standby
	2	F2 Taste
	3	Mode	Wechselt zwischen den HDMI Auflösungen
	4	Nummernblock	Um Programme anzuwählen oder zur Programmierung
	5	Menü Menüeinstellungen
	6	Exit Verlässt das aktuelle Menü
	7	Navigation Tasten zur Navigation
	8	Lautstärke erhöhen	Erhöht die Lautstärke
	9	Lautstärke senken	Verringert die Lautstärke
	10	Teletext Aufrufen der Teletext Anzeige
	11	Untertitel	Aktiviert den Untertitel (wenn vorhanden - sendungsabhängig)
	12	USB Wechselt in den USB Betrieb
	13	FIND	Suchfunktion für z.B. Programmsuche
	14	LIST Öffnet die Abspielliste
	15	Audio	Wechselt zu den Audioeinstellungen
	16	Ωurück Lied/Track/Kapitel zurück
	17	Vorwärts	Lied/Track/Kapitel vorwärts
	18	Ωeitlupe	Ωeitlupe bei Filmwiedergabe.
	19	start / Pause	start / Pause
	20	topp	topp
	21	Aufnahme	KEINE FUNKTION
	22	Rückwärts spulen	Schnelles Rückwärts spulen
	23	Vorwärts spulen	Schnelles Vorwärts spulen
	24	Ωoom	Ωoomfunktion
	25	RECALL	Ωurück zum letzten Programm
	26	leep Taste	Automatische Abschaltung
	27	Seite runter	Blockweise nach unten
	28	Mosaik	Mosaikfunktion für mehrere Sender auf einem Bildschirm
	29	Seite hoch	Blockweise nach oben
	30	Programm runter	Schaltet ein Programm runter
	31	Programm rauf	Schaltet ein Programm aufwärts
	32	OK	Aktiviert die Programmübersicht/ Bestätigt die aktuelle Auswahl
	33	INFO	Kanal Information
	34	AT Satellitenauswahl
	35	EPG	Elektronischer Programmführer
	36	FAV Wechselt zu den Favoritenlisten
	37	Timer	Timer (für automatische Einschaltung)
	38	F1 Taste Optionstaste
	39	MUTE	Stummschaltung
	40	TV/R	Umschaltung TV und Radio

Start

Batterie

Setzen Sie die Batterien ein und achten Sie darauf (wie auf der Abbildung), dass der + und - Pol richtig eingelegt ist.

Lebensdauer der Batterien

• In der Regel halten Batterien ca. 1 Jahr. Je nach dem wie oft Sie die Fernbedienung benutzen.
• Ersetzen Sie die Batterien wenn die Fernbedienung nicht mehr funktioniert.
• Verwenden Sie 2x AAA Batterien.

Wischen Sie den Elektrolyten von der Fernbedienung Fach und durch neue Batterien ersetzt. Falls Elektrolyt passiert mit Ihrer Haut berühren, waschen Sie sie gründlich mit klarem Wasser abspülen.

• Verwenden Sie keine aufladbaren Batterien (Ni-Cd) Batterien.
• Versuchen Sie die Batterien nicht aufzuladen, kurzzuschließen, zu zerlegen, zu erhitzen oder ins Feuer zu werfen.
• Nicht fallen lassen, ansonsten kann ein Teil der Fernbedienung beschädigt werden und es kann zu Fehlfunktionen führen.
• Verwenden Sie nicht alte und neue Batterien zusammen.
• Bitte entfernen Sie die Batterien, wenn die Fernbedienung über einen längeren Zeitraum nicht verwendet wird, andernfalls kann es zum Auslaufen von Elektrolyt kommen und zu Fehlfunktionen führen.
• Falls Elektrolyt ausgelaufen ist, entfernen Sie es vom Batteriefach und setzen neue Batterien ein. Wenn Elektrolyt mit Ihrer Haut in Verbindung kommt, reinigen Sie gründlich Ihre Haut mit klarem Wasser.

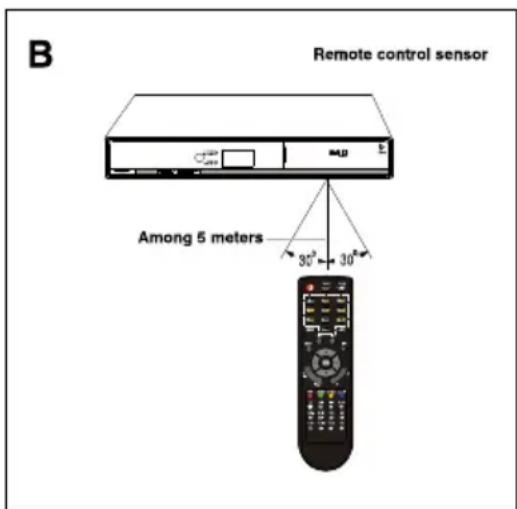

Reichweite der Fernbedienung

• Richten Sie die Fernbedienung auf den IR-Empfänger. Die Fernbedienung ist in einem Abstand von ca. 5 Metern effektiv und in einem Winkel von etwa 60 Grad, wie in Abbildung B gezeigt
  • Die effektive Reichweite kann mit der Helligkeit im Raum leicht variieren.

Hinweise

• Die Fernbedienung wird nicht funktionieren, wenn Hindernisse zwischen der Fernbedienung und dem Sensor sind.

• Die Fernbedienung kann nicht mit anderen Geräten verwendet werden.

• Alle Geräte müssen entsprechend dieser Bedienungsanleitung angeschlossen werden.
• Schalten Sie dieses Produkt und andere Geräte vor dem Anschließen aus.
• Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie andere Geräte anschließen.
• Schließen Sie das Audio-und Video-Kabel richtig an.
• Wenn Sie dieses Produkt mit dem Fernseher betreiben, wird nur eine Art von Video-Ausgangs-Format akzeptiert. Bitte wählen Sie einen entsprechenden Video-Modus für das Produkt, sonst wird das Bild verzerrt dargestellt.

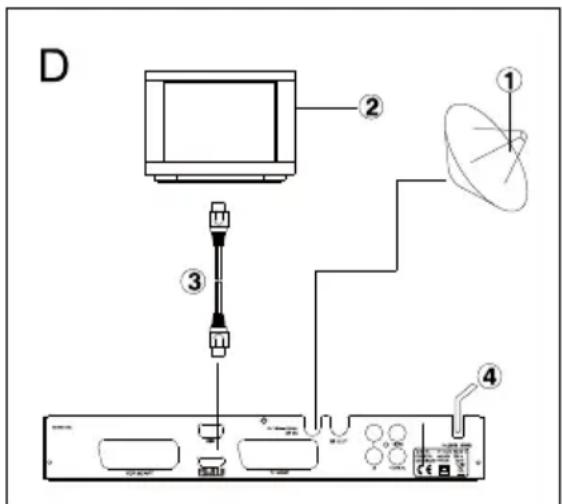

Anschluss an dem TV mit einer Scart-Verbindung

1. Antenne (nicht im Lieferumfang enthalten)
2. TV (nicht im Lieferumfang enthalten)
3. SCART-Kabel für den Anschluss von Fernseher und DVB-S- Empfänger (nicht im Lieferumfang enthalten)
4. AC IN

Anschluss an dem TV mit einer Scart-Verbindung

1. Antenne (nicht im Lieferumfang enthalten)
2. TV (nicht im Lieferumfang enthalten)
3. HDMI Kabel (nicht im Lieferumfang enthalten)
4. AC IN

1. Schließen Sie dieses und andere Geräte richtig an. Schließen Sie das Netzkabel an und drücken Sie die [STANDBY]-Taste (keine Notwendigkeit für die erste Verbindung).
2. Schließen Sie das Netzkabel an und drücken Sie [STANDBY]-Taste um zu starten.
3. Drücken Sie [MENU]-Taste, um in das Setup zu gelangen. Drücken Sie [▲ / ▼]-Taste, wählen Sie "Extras" und laden Sie die Werkseinstellungen. Werksseitig ist das Passwort "0000".

4. Wählen Sie "Installation" mit der Taste [CH-/CH +] und drücken Sie [VOL ▶]-Taste, um das Setup. Passwort: 0000.

5. Wählen Sie "Satelliten List", um den Satelliten zu auszuwählen. Drücken Sie [EXIT]-Taste.

6. Wählen Sie "Antennen Setup" und drücken Sie [VOL ▶], um in das Setup zu gelangen. Wählen Sie "LNB Freq" auf High Frequenz und andere Parameter-Setup. Drücken Sie [EXIT]-Taste.
7. Wählen Sie "Single / Multi Satelliten" und drücken Sie [VOL ▶], um in das Setup zu gelangen. Nach dem Setup, drücken Sie [VOL ▶], um die automatische Suche zu starten.

Hauptmenü

Drücken Sie MENU um in das Hauptmenü zu gelangen, die 6 Untermenüs sind:

• Programme bearbeiten
• Installation
• Systemeinstellungen
• Werkzeuge
• Spiel

Drücken Sie [CH ▲ / ▼] Taste, um Menüpunkte auszuwählen, drücken Sie die Taste OK, um in das Untermenü zu gelangen. Drücken Sie [EXIT]-Taste, um zum vorherigen Menü zurückzukehren.

Hinweis:

1. Die vier Navigationstasten (▲ / ▼ / ◀ / ▶), haben die gleiche Funktion wie die OK und die EXIT-Taste in den Menüs.
2. Einige Tasten haben unterschiedliche Funktionen in verschiedenen Menüs. Bitte informieren Sie sich nach den Informationen auf dem Bildschirm.
3. Programmierbare Tasten (Farbtasten) hängen von dem jeweiligen Menü ab in dem Sie sich gerade befinden. Bitte informieren Sie sich nach den Informationen auf dem Bildschirm.

Programme bearbeiten

Wählen Sie Kanäle im Hauptmenü und drücken Sie [OK]-Taste, um in das Untermenü zu gelangen. Es gibt 4 Optionen zur Auswahl:

• TV Programmliste
• Radio Programmliste
- Alle löschen
- Programmliste als Standard speichern

TV Programmliste

Bewegen Sie den Cursor auf "TV Programmliste" und drücken Sie [OK]-Taste.

Verwenden Sie Taste [CH ▲ / ▼] und drücken Sie die [OK]-Taste zur Bestätigung.

Verwenden Sie die programmierbaren Tasten (Farbtasten) zur Einrichtung.

Fav-Taste ist aktiviert, wenn die Favoriten Kanäle eingestellt wurden. Passwort ist: 0000.

FAV: Drücken Sie [FAV], um die "FAV"-Symbol anzuheben. Verwenden Sie [CH ▲ / ▼] Taste, um den Kanal auszuwählen und drücken Sie [OK]-Taste, um den gewählten Kanal in 8 verschiedene Favoritenlisten Gruppen auszuwählen. Drücken Sie [OK] zweimal, um das Setup abzubrechen. Drücken Sie [EXIT]-Taste um zu beenden.

Sperren: Drücken Sie [ROT], um das "Sperren"-Symbol anzuheben. Verwenden Sie [CH ▲ / ▼] Taste, um den Kanal auszuwählen und drücken Sie [OK]-Taste zum Sperren, drücken Sie [OK]-Taste erneut um das Sperren aufzuheben. Drücken Sie [EXIT]-Taste, um das aktuelle Menü zu verlassen und zu speichern.

Überspringen: Drücken Sie [Green], um die "Skip"-Symbol anzuheben. Verwenden Sie [CH ▲ / ▼] Taste, um den Kanal auszuwählen der das gewählte TV-Programm überspringen soll.

Move: Drücken Sie [GELB], um "Move"-Symbol anzuheben. Verwenden Sie [CH ▲ / ▼] Taste, um den Kanal auszuwählen und drücken Sie [OK]-Taste, um die Auswahl zu bestätigen. Verwenden Sie [CH ▲ / ▼]-Taste um zu bewegen und die [OK]-Taste, um Bewegung zu bestätigen. Drücken Sie [EXIT] um zu beenden.

Edit: Drücken Sie [BLAU]-Taste, um in den "edit"-Modus zu gelangen. Im "Edit"-Modus, drücken Sie die [ROT]-Taste, um Kanäle nach Name (AΩ) / Name (ΩA) / Frei / Sperr Art; drücken Sie [GRÜN]-Taste zum Bearbeiten (umbenennen) des gewählten Kanals. Drücken Sie die [ROT]-Taste zu alpha zwischen aktiviert und kleine Verschiebung, Drücken Sie [GRÜN]-Taste um die Eingabe zu löschen, drücken Sie [GELB]-Taste zur Bestätigung drücken Sie [BLAU]-Taste um abzubrechen.

Radio Programmliste

Alle gefundenen Radiosender werden hier aufgelistet.

Siehe den Betrieb von TV Programmliste (Punkt 1.1) für detaillierte Vorgänge.

Alle löschen

Löschen Sie alle TV- und Radioprogramme nach den Infos auf dem Bildschirm.

Programmliste als Standard speichern

Bitte halten Sie sich an den Infos auf dem Bildschirm.

Installation

Wählen Sie die Installation im Hauptmenü und drücken Sie [OK]-Taste, um in das Untermenü zu gelangen. Es gibt 9 Untermenüpunkte:

• Antennenanschluss
• Satellitenliste
• Antenneneinstellung
• Einzel-Satelliten Suche
• Multi-Satelliten Suche
• TP-Liste

Antennenanschluss

• Feste Antenne
• Motorgesteuerte Antenne

Satellitenliste

Bewegen Sie den Cursor auf "Satellitenliste" und drücken Sie [OK]-Taste, um in das Untermenü zu gelangen. Verwenden Sie [CH ▲ / ▼], um den Satelliten auszuwählen.

Edit: Drücken Sie die [ROT]-Taste, um die Satelliten zu bearbeiten. Bitte folgen Sie den Infos auf dem Bildschirm. Verwenden Sie [ROT]-Taste, Alpha zwischen aktiviert und kleine Verschiebung. Verwenden Sie die [GRÜN]-Taste um die Eingabe zu löschen. Verwenden Sie die [GELB]-Taste, um den Editor zu bestätigen. Drücken Sie die [BLAU]-Taste, um den Editor abzubrechen

Hinzufügen: Drücken Sie die [GRÜN]-Taste um einen Satelliten hinzuzufügen. Bitte arbeiten nach dem Kapitel "Edit".

Löschen: Verwenden Sie die [CH ▲ / ▼], um den Satelliten auszuwählen und die [OK]-Taste, um die Auswahl zu bestätigen. Drücken Sie die [BLAU]-Taste, um den ausgewählten Satelliten zu löschen. Drücken Sie [EXIT]-Taste um zu beenden.

Antenneneinstellung

Bewegen Sie den Cursor auf "Antennensetup" und drücken Sie [OK]-Taste, um in das Untermenü zu gelangen. Verwenden Sie [CH ▲ / ▼], um auszuwählen, und die [VOL ◀ / ▶] Tasten, um die Parameter zu ändern. Signalstärke und Signalqualität wird am unteren Rand des Fensters angezeigt werden.

• Satellit: Wählen Sie einen Satelliten.
• LNB Freq: Drücken Sie [OK] Taste, um eine richtige LNB-Frequenz zu wählen.
• Transponder: Drücken Sie [OK]-Taste, um einen Transponder auszuwählen.
• DiSEqC1.0: Drücken Sie [OK]-Taste, um einen DiSEqC Port zu wählen.
• 22K: Verwenden Sie [VOL ◀ / ▶] Tasten um zu aktivieren oder deaktivieren.
• Polarität: Verwenden Sie [VOL ◀ / ▶] Tasten, um eine Polarität Spannung zu wählen:

Auto, H (horizontal) und V (vertical).

Einzel-Satelliten-Suche

• Satellit: Drücken Sie [OK]-Taste, um einen Satelliten zu wählen.
• Nur FTA: Ja (Suche in freien Kanälen) / Nein (Suche kostenlose und kostenpflichtige Kanäle)
• Programmsuche: TV / Radio / TV + Radio
• Netzwerk Suche: JA/NEIN (wird aktiviert, wenn "Scan Mode" im "Preset Scan"-Modus)
• Scan-Modus: Auto Scan / Preset Scan
• Suche: Suche starten.

Multi-Satelliten-Suche

• Satellit: Drücken Sie [OK]-Taste, um einen Satelliten zu wählen.
• Nur FTA: Ja (Suche in freien Kanälen) / Nein (Suche kostenlose und kostenpflichtige Kanäle)
• Programmsuche: TV / Radio / TV + Radio
• Netzwerk Suche: JA/NEIN (wird aktiviert, wenn "Scan Mode" im "Preset Scan"-Modus ist)
• Scan-Modus: Auto Scan / Preset Scan
• Suche: Suche starten.

TP Liste

Bewegen Sie den Cursor auf "TP-Liste" und drücken Sie die [OK]-Taste, um in das Untermenü zu gelangen. Drücken Sie die [EXIT]-Taste um zu beenden. Siehe "Satellitenliste" für Detail-Vorgänge von Bearbeiten / Hinzufügen / Löschen / Suchen.

System Einstellungen

Wählen Sie Setup im Hauptmenü und drücken Sie die [OK]-Taste, um in das Untermenü zu gelangen. Es gibt 11 Untermenüpunkte:

• Sprache
• TV System
• Bildschrim-Einstellung
• Lokalzeit-Einstellung
• Timer-Einstellung
• Kindersicherung
• OSD Einstellung
• Favorit
• Audio Anpassung
• Erweiterte Einstellungen

Sprache

Englisch, Französisch, English und etc.

Erste Audio Sprache: Englisch, Französisch, English und etc.

Ωweite Audio Sprache: Englisch, Französisch, English und etc.

Untertitel Sprache: Englisch, Französisch, English und etc.

Teletext Sprache: Englisch, Französisch, English, Englisch, Französisch, English und etc.

TV-System

Video-Auflösung

Aspect Ratio: Auto / 4:3 LB (Letter Box) / 4:3 PS (Pan Scan) / 16:9

Video Out: RGB / HDMI

Bildschirm-Einstellung

Helligkeit: 0-100 / Kontrast: 0-100 / Sättigung: 0-100

Lokalzeit-Eeinstellung

GMT Usage / GMT Offset / Summer Time / Datum / Ωeit

Timer-Einstellung

Timer-Modus: einmal / täglich / wöchentlich / monatlich / aus

Timer Service / Startkanal / Start Datum / On Time / Dauer

Kindersicherung

Standard-Kennwort: 0000

Menu Lock: Ein / Aus. Wenn Sie EIN wählen wird ein Passwort benötigt beim Suchlauf.

Channel Lock: Ein / Aus. Das Passwort wird benötigt, um gesperrte Programme zu sehen.

Neues Passwort: Neues Passwort mit den Ωifferntasten wählen

Password bestätigen: Geben Sie das neue Kennwort mit den Ωifferntasten ein.

OSD Einstellung

Anzeige der Untertitel

OSD Timeout: 1-10 Sekunden; OSD Transparenz: off/10% / 20% / 30% / 40%

Favoriten

Es gibt 10 Favoritengruppen. Drücken Sie die OK-Taste, um die Gruppe umzubenennen.

GELB: Wechselt zwischen Groß- und Kleinbuchstaben

ROT: Eingabe abbrechen

BLAU: Eingabe bestätigen

Audio Anpassung

Audio verwenden als Standard: OFF / ON

Audio Lautstärke-Anpassung: 0/1/2/3/-3/-2/-1

Erweiterte Einstellung

LNB Power: OFF / ON; Kanäle: Frei / Verschlüsselt / Alle; Ber: Off / On

Werkzeuge

Wählen Sie Extras und drücken Sie die [OK]-Taste, um in das Untermenü zu gelangen. Es gibt 9 Untermenüs:

• Informationen
• Werkseinstellung
• Common Interface
• Upgrade über USB
• Speichern auf USB
• Media Player
• USB-Gerätes sicher entfernen

Information

Sie sehen die System-Informationen zu diesem Gerät

Werkseinstellung

Das Standard-Password lautet "0000"

Common Interface

Slot1

1) Informationen zu der CI-Karte.
2) Bitte stecken Sie eine gültige Karte ein. Wenn Sie Schwierigkeiten bei der Steckkarte haben, bitte nehmen Sie sie heraus und überprüfen Sie ob die Karte richtig eingelegt ist. Achten Sie darauf, dass die Karte auch aktuell und nicht abgelaufen ist.
3) PCMCIA-Karte ist mit einer Dicke von nicht mehr als -5.00mm vorgesehen.

Upgrade über USB

Stecken Sie ein Flash-Laufwerk (USB Stick) ein und laden alle Datei mit "*.abs" auf den Stick.

Im Menü "Extras" wählen Sie "Upgrade über USB" und drücken auf OK, um das Upgrade zu starten. Wählen Sie "ALL CODE", wird die Upgrade-Datei automatisch gefunden. Wählen Sie "Start", um die Upgrade-Datei zu laden und zu starten.

Hinweis:

1. Trennen Sie nicht die Stromzufuhr während des Upgradevorganges.
2. Werkseinstellung muss nach dem Upgrade durchgeführt werden.

Speichern auf USB

Stecken Sie ein Flash-Laufwerk (USB Stick) ein und gehen Sie zu "Speichern auf USB".

• Speicher Methode: Alle Code / Radio Hintergrund / Default db
• Datei speichern
• Start

Media Player (USB)

Das Gerät stellt automatisch die Verbindung zum USB-Laufwerk her, wenn es eingesteckt ist. Durchsuche USB-Gerät nach Dateien aus dem "Media Player"-Untermenü, dass sich im Menü "Extras" befindet.

Hinweis:

1. MP3/JPEG/BMP Formate werden unterstützt.
2. Media player Untermenü kann nicht ohne den Anschluss von USB-Gerät geöffnet werden.
3. Drücken Sie "EXIT"-Taste um zu beenden.

USB-Gerät sicher entfernen

Bewegen Sie den Cursor auf "USB-Gerät sicher entfernen" und drücken Sie die [OK]-Taste, warten Sie einige Sekunden und entfernen Sie das USB-Gerät.

Mailbox

Bewegen Sie den Cursor auf "Mailbox" und drücken Sie die [OK] Taste, um die E-Mails von Unternehmen als Betreiber zu suchen.

Spiele

Wählen Sie "Spiele" im "Werkzeuge"-Menü und drücken Sie die OK-Taste, um in das Untermenü zu gelangen. Es gibt 2 Untermenüs:

• Othellov
• Sudokuv

Technische Details

Items Features
Eingangsfrequenz 950~21	50 MHz (C/KuCompatible)
Eingangssignal	-65~-30dBm
RF Input Anschluss	IEC169 - 2, weiblich
Eingangs Widerstand 75Ω
Demodulation	QPSK , Compatible SCPC & MCPC
Symbolrate 2~45 Mbit/s
Code Rate 1/2, 2/3, 3/4, 5/6, 7/8
Video Decotierung	ISO/IEC13818-2 MPEG2 ( MP@ML )
Video Auflösung	720×576 ( PAL ); 720×480 ( NTSC )
Video Eingangsrate 15 Mbit/s Max
Teletext DVB-TXTETSI/EN300472
Audio Decotierung	ISO/IEC13818 - 3
Audio Signale Stereo, Monophony (L, R), SPDIF
Audio Sample Rate	32 , 44.1, 48KHz
USB Port USB2.0
Format MP3/JPEG/BMP
System	FAT32, NTFS
Stromversorgung	~176-264V , 50Hz
Strom	~230V, 50Hz
Standby Verbrauch	≤0,5W
Verbrauch im Betrieb	~8Watt - max. 12 Watt
Temperaturbereich	0~40°
Max. Luftfeuchtigkeit	<90%
Gewicht	<1.5 Kg
Abmessungen	266(B)×188(T)×42(H)mm

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte.

Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung.

1 Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

- Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

- EN 55013: 2001 + A1: 2003 + A2: 2006

- EN 55020: 2007

- EN 61000-3-2:2006 + A1:2009 + A2:2009

- EN 61000-3-3:2008

• Niederspannungsrichtlinie 2006/95/EG

- EN 60065: 2002 + A1: 2006 + A11: 2008

Fehlerbehebung

Fehler Mögliche Ursachen	Lösungsvorschläge
Kein Strom	Das Netzkabel ist nicht richtig angeschlossen	Vergewissern Sie sich, dass das Kabel richtig angeschlossen ist. Schalten Sie das Gerät 5-10 min. aus und versuchen Sie es erneut.
Es kann keine Suche durchgeführt werden	Die Antenne ist nicht richtig ausgerichtet	Richten Sie die Antenne richtig aus
	Falscher Parameter wurde eingegeben	Eingasngs Frequenz, Bandbreite-Parameter korrekt einstellen
Kein Bild	Ausgangskabel wurde falsch angeschlossen	Schließen Sie das Kabel richtig an.
	Videoausgang stimmt nicht mit dem TV Gerät überein	Setzen Sie das Gerät in die Werkseinstellung zurück
Keine Farbe	Videoausgang stimmt nicht mit dem TV Gerät überein	Farbeinstellungen zurücksetzen
Bildstörungen beim Programmwechsel	normal
Die Fernbedienung hat keine Funktion	Batterien sind nicht richtig eingelegt	Legen Sie die Batterien richtig ein
	Batterien sind leer Ersetzen	Sie die Batterien
	Die Reichweite ist erschöpft	Bedienen Sie die Fernbedienung nur in Reichweite des Empfängers
	Der Sensor wird durch zu helles Licht gestört	Überprüfen Sie die Lichtverhältnisse
Audio und Untertitel haben nicht die gewählte Sprache	Sie haben die richtige Sprache nicht ausgewählt	Drücken Sie die Audio Taste um die richtige Sprache einzustellen
Kein Ton	Das Gerät ist im Stumm-Modus	Schalten Sie den Stumm-Modus aus
	Lautstärke ist zu leise eingestellt	Erhöhen Sie die Lautstärke
	Kabel ist nicht richtig angeschlossen	Schließen Sie das Kabel richtig an.
Verzerrung des Bildes, Programm kann nicht normal empfangen werden.	Ωu viel Signal von der Antenne	Richten Sie die Antenne richtig aus
USB Laufwerk kann nicht gelesen werden	Der USB Stick ist nicht richtig verbunden	Schließen Sie das Kabel der Festplatte richtig an oder überprüfen Sie den Anschluss des USB Sticks
	Der USB Stick (oder Festplatte) brauch zu viel Strom	Schließen Sie eine externe Stromquelle an (bei Festplatte)
	Der USB Stick geht in den Selbstschutz das ein Kurzschluss vorliegt	Beheben Sie den Kurzschluss und schließen Sie das Gerät neu an

MEGASAT b2c-electronic GmbH, Industriestraße 4a, 97618 Niederlauer

Web: www.megasat.tv Mail: [e-mail]

MEGASAT

Brillantes Fernsehen

User Manual
