BEDIENUNGSANLEITUNG Shipman WSTA-VM250P MEGASAT

Bitte lesen Sie diese Bedienungsanleitung, bevor Sie die Antenne installieren und in Betrieb nehmen, um Fehler bei der Montage und Handhabung zu vermeiden.

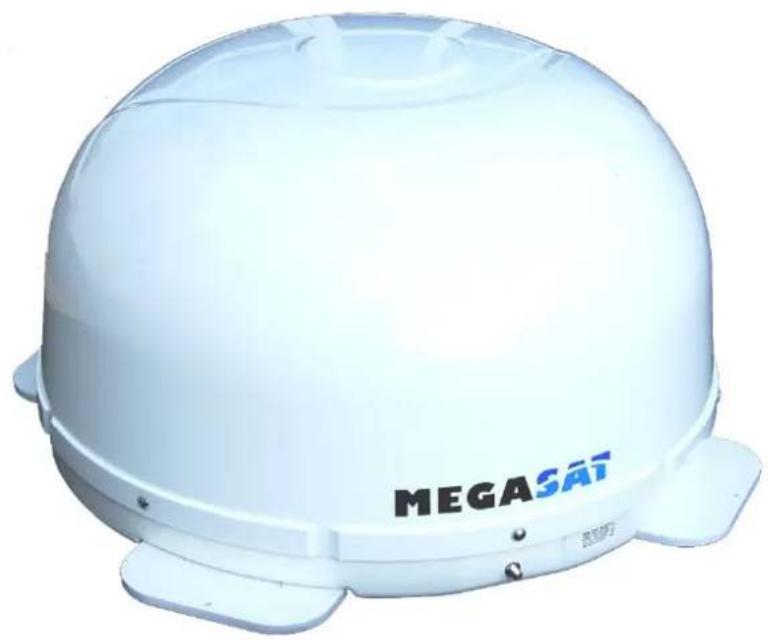

Die Megasat VM250P ist eine automatische, selbst ausrichtende und nachführende Satellitenantenne für die Satelliten Astra 1 (19,2°O), Eutelsat/Hotbird (13°O), Astra2 (28,2°O), Astra3 (23,5°O), Astra4/Sirius (4,8°O), Thor5/6 (0,8°W), Hispasat (30°W) und Türksat (42°O).

Diese digitale Antenne ist somit die ideale Empfangslösung für Wohnmobil, Bus, LKW, Schiff und PKW. Das Nachführungssystem ermöglicht auch Fernsehempfang während der Fahrt. Die Antenne ist einfach zu montieren, sie wird mit einem Spezialkleber auf das Dach aufgeklebt oder mit Schrauben befestigt.

Es führt nur ein Anschlusskabel zur Antenne.

Der kompakte Aufbau in Kuppelform und die niedrige Aufbauhöhe von ca. 40cm machen diese Antenne absolut unempfindlich gegenüber Wind und muss nicht währen der Fahrt abgebaut oder eingeklappt werden.

1. Lieferumfang

• Kuppel-Antenne VM250P
  – Steuergerät inkl. Stromversorgungskabel
  – Antennenanschlusskabel
  – Schutzkappe für F-Stecker
• Spezialklebeset inkl. Reiniger mit Primer und Applikator

2. Montage

Grundsätzlich empfehlen wir, den Einbau durch Ihren Fachhändler oder eine Fachwerkstatt vornehmen zu lassen!

Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe entsprechend ändert!

Wichtig!

Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung! Beachten Sie bitte auch unsere Gewährleistungshinweise!

Allgemeines:

Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im Freien. Die Umgebungstemperatur zur Montage soll zwischen +5°C und max.+25°C liegen. Arbeiten Sie im Freien nicht in der Sonne. Halten Sie die Arbeitsvorschriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene.

Vorbereitung:

1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2mm starkes Blech mit ca. 100 x 100 cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ihrem Fahrzeughersteller.

Weiter Information finden Sie im Anhang unter „Verarbeitungshinweise“

1. Prüfen Sie, ob alle Teile vorhanden sind

2. Setzen Sie die Antenne auf den späteren Einbauplatz und richten Sie sie aus. Achten Sie darauf, dass der Einbauplatz eben ist und keine Dachaufbauten im Weg sind, die den Satellitenempfang stören können. Aufbauten bis zu 8cm Höhe spielen keine Rolle, höhere Aufbauten sollten einen entsprechender Abstand zur Antenne haben, damit kein Hindernis zwischen Antenne und Satellit (minimale Elevation 16°-17°) vorhanden ist . Der min. Abstand zu einer Klimaanlage sollte 30cm betragen.

Achtung!

Zeichnen Sie die Antennenfüße mit einem geeigneten Stift an.

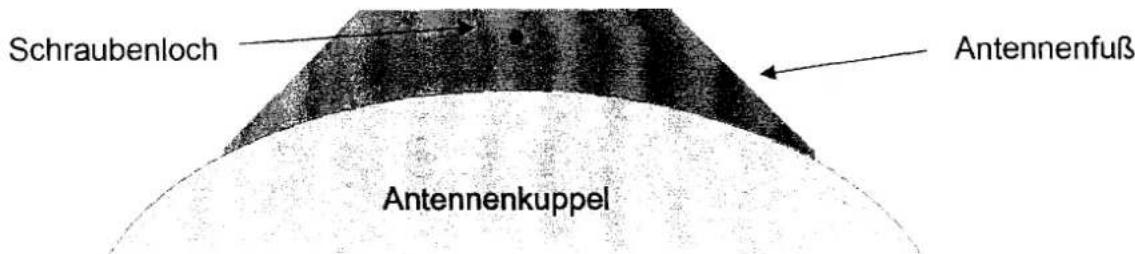

Schraubenloch Antennenfuß Antennenkuppel

1. Suchen Sie eine geeignete Stelle (im Windschatten im hinter der Antenne) im Fahrzeugdach für die Durchführungsbohrungen der Anschlusskabel. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden (minimaler Biegeradius ca. 5-7cm). Bohren Sie die Löcher vorsichtig in das Fahrzeugdach.

2. Entfernen Sie die Antenne wieder. Reinigen Sie die Montagefläche und die Antennenfüße mit einem Reiniger und einem Vliestuch (Latexhandschuhe tragen). Schleifen Sie die Flächen und Füße mit 120er Schleifpapier leicht an und reinigen Sie erneut mit dem Reiniger (ACHTUNG: Flächen anschließend nicht mehr berühren) und lassen Sie den Reinigen ca. 10 Minuten ablüften.

Hinweis:

Sollte die Klebefläche aus einem Ihnen unbekannten Material bestehen, empfehlen wir dringend, eine Probeklebung vorzunehmen. Wir sind selbstverständlich in Zusammenarbeit mit unserem Lieferanten in der Lage, eine Materialanalyse durchzuführen, dies ist aber mit nicht unerheblichen Kosten und Zeitaufwand verbunden.

Klebung:

1. Schneiden Sie die Kartusche mit dem Spezialkleber auf (Latexhandschuhe tragen) und setzen Sie die schräg angeschnittene Kartuschenspitze auf.

2. Tragen Sie nun den Kleber auf die Klebeseite der Antennenfüße gleichmäßig auf, so dass eine mindestens 3-4 mm dicke Klebeschicht entsteht.

3. Setzen Sie nun sofort (max. innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf die angezeichneten Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixieren Sie die Antenne gegen Verrutschen, z.B. durch Klebeband. Es müssen sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Antennenfuß und Oberfläche befinden. Die Aushärtung des Klebers beträgt maximal 48 Stunden bei +18°C und einer relativen Luftfeuchte von 50%. Sollte während der Montagezeit sehr wenig Luftfeuchtigkeit herrschen, sprühen Sie nach dem Aufsetzen der Antenne mit einem Sprüher etwas Wasser in die Luft im dem Bereich der Antennenfüße.

4. Entfernen Sie die ausgetretene Klebemasse sofort mit einem Holzspatel und wischen Sie verunreinigte Flächen mit einem Wischvliestuch und Reiniger sauber.
5. Zu Ihrer Sicherheit können Sie die Antennenfüße mit je einer Schraube durch die vorhandene Bohrung auf der Oberfläche zusätzlich sichern (empfohlen). Setzen Sie die Schraube erst nach dem Aushärten des Klebers.
6. Bitte beachten Sie, dass noch etwas Kleber für die Durchführung der Kabel benötigt wird.

3. Anschluss

Montieren Sie die Steuerbox und den Satellitenreceiver im Fahrzeuginneren nicht im Bereich eines Airbags! Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden! Achten Sie hierbei auch auf schon vorhandene Kabel!

1. Schließen Sie die Antenne mit dem beiliegenden Koaxialkabel an der Steuerbox an.

2. Setzen Sie anschließend die Schutzkappe über die Anschlussbuchse der Antenne (Schutz vor Witterungseinflüssen).

3. Verbinden Sie das Stromversorgungskabel mit der Box und der Stromquelle (z.B. Fahrzeugbatterie). Das rote Kabel ist der Pluspol (+), das schwarze der Minuspol (-).

ACHTUNG: Schließen Sie das Gerät immer über eine abgesicherte Leitung an (niemals direkt an die Auto Batterie)

Anschluss für Receiver Anschluss für Antenne

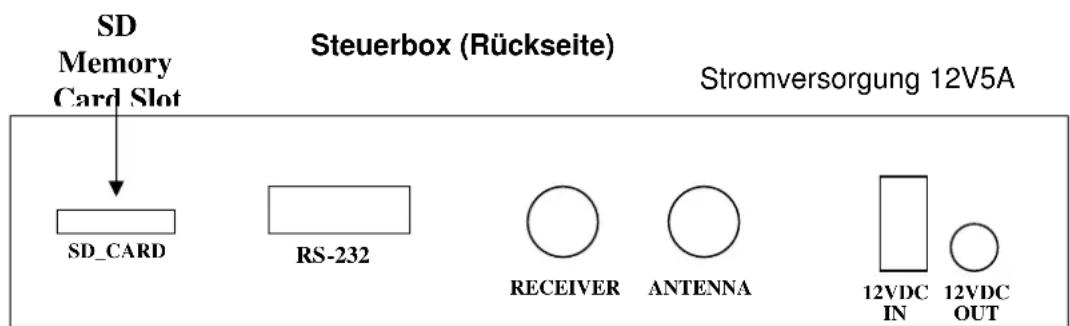

SD Memory Card Slot Steuerbox (Rückseite) Stromversorgung 12V5A SD_CARD RS-232 RECEIVER ANTENNA 12VDC IN 12VDC OUT

1. Schließen Sie den Satellitenreceiver gemäß der entsprechenden Bedienungsanleitung an und verbinden Sie ihn nun mit dem kurzen Koaxial-Zwischenkabel mit der Steuerbox.

Systemkomponenten

Unter der außen Einheit (Kuppel) befindet sich eine 45cm Hochleistungsantenne. Die elegante Kunstoffhaube schütz die Antenne bestens gegen äußere Witterungseinflüsse.

IDU (Steuergerät)

Mit der IDU wird das Antennensystem gesteuert und mit Strom über das Antennenkabel versorgt. Das Steuergerät wird zwischen Antenne und Receiver geschaltet und wird nur zur Satellitenwahl und Ausrichtung benötigt. Nach erfolgreicher Ausrichtung kann das Gerät ausgeschaltet werden. Bei Benutzung währen der Fahrt, wird das Steuergerät zur Nachführung benötigt und darf nicht abgeschaltet werden.

Anschluss

Montieren Sie die Steuerbox und den Satellitenreceiver im Fahrzeuginneren nicht im Bereich eines Airbags! Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden! Achten Sie hierbei auch auf schon vorhandene Kabel!

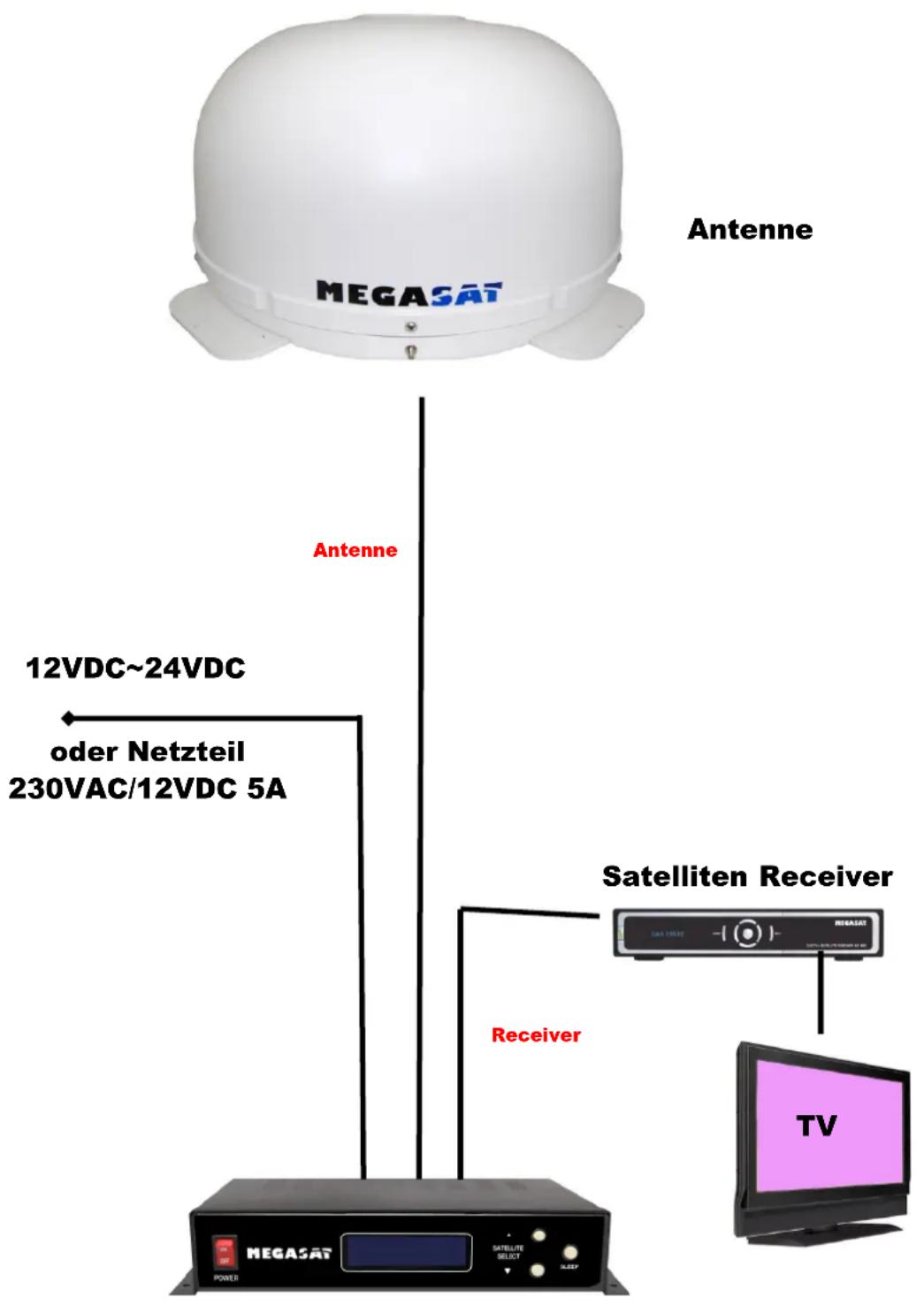

Antenne MEGASAT Antenne 12VDC~24VDC oder Netzteil 230VAC/12VDC 5A Satelliten Receiver RENEAST TV Receiver MEGASAT POWER SATellite SELECT SLEEP

4. Inbetriebnahme und Bedienung

1. Schalten Sie den Monitor/TV-Gerät und den Satellitenreceiver ein.
2. Schalten Sie die Steuerbox ein. Die IDU Überprüft die Kommunikation zur Außeneinheit und die Anzeige des voreingestellten Satelliten wird im Display angezeigt. Nun startet der Suchvorgang.
3. Wenn die VM250P einen Satelliten gefunden hat, stoppt sie und führt eine Feinabstimmung durch. Danach leuchtet die Lock-Anzeige im Display auf und das Bild erscheint auf Ihrem Monitor (falls Sie an Ihrem Satellitenreceiver einen Sender im High-Band mit vertikaler Polarisation, z.B. PRO7 oder SAT1 eingestellt haben, erscheint das Bild bereits während der Feinabstimmung). Im stehenden Betrieb geht die Steuereinheit in den Stromsparmodus. Bei Betrieb während der Fahrt bleibt das Gerät in Bereitschaft.

Der erstmalige Suchvorgang kann bis zu 5 Minuten dauern. Nach einem Standortwechsel ist dieser Vorgang oftmals wesentlich kürzer, da die vorige Position (Elevation) in der Steuerbox abgespeichert wurde.

1. Wenn Sie auf einen anderen Satelliten wechseln wollen, drücken Sie die Satelliten Auswahltaste so oft bis der gewünschte Satellit im Display Anzeigt wird. Nun wechselt die Antenne auf den neuen Satelliten.

ASTRA 2 Wählen Sie diese Einstellung für Astra2 auf 28,2° Ost.

ASTRA 3 Wählen Sie diese Einstellung für Astra 3 auf 23,5° Ost.

ASTRA 1 Wählen Sie diese Einstellung für Astra 1 auf 19,2° Ost.

HOTBIRD Wählen Sie diese Einstellung für Hotbird 13° Ost.

ASTRA4 Wählen Sie diese Einstellung für Astra4/Sirius auf 4,8° Ost.

THOR Wählen Sie diese Einstellung für Thor 0,8° West.

HISPASAT Wählen Sie diese Einstellung für Hispasat auf 30° West.

TÜRKSAT Wählen Sie diese Einstellung für Türksat 42° Ost.

Achten Sie darauf dass die gewünschte Satellitenrichtung freie Sicht zum Himmel hat.

(Orbit Position des Satelliten)

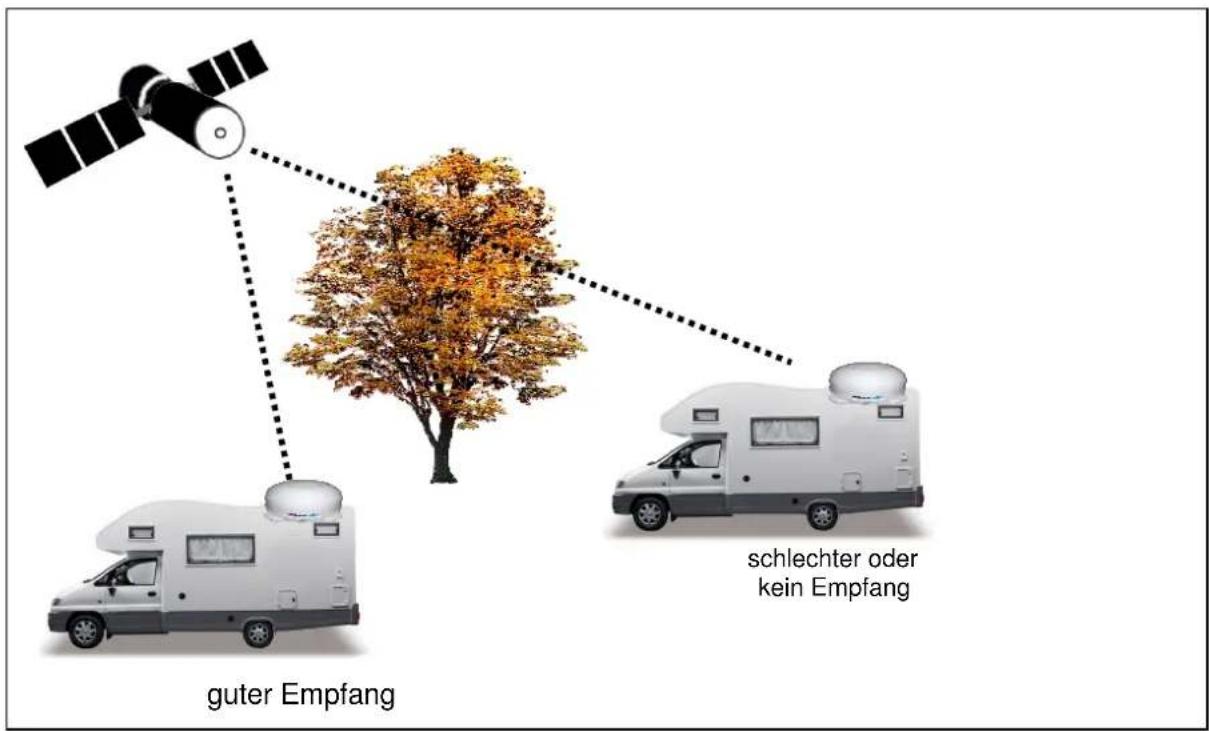

guter Empfang schlechter oder kein Empfang

Die Antenne wurde dafür entworfen, so effizient und so zuverlässig als möglich zu arbeiten. Wenn die Antenne den ausgewählten Satelliten gefunden hat und die Feinabstimmung beendet ist, geht das Steuergerät in den Standby Betrieb. Jetzt können Sie die IDU ausschalten um unnötigen Stromverbrauch zu vermeiden. Die Versorgung der Satellitenanlage erfolgt durch den Receiver und wird durch die IDU geschliffen. Bei fahrendem Betrieb, darf die IDU nicht abgeschaltet werden.

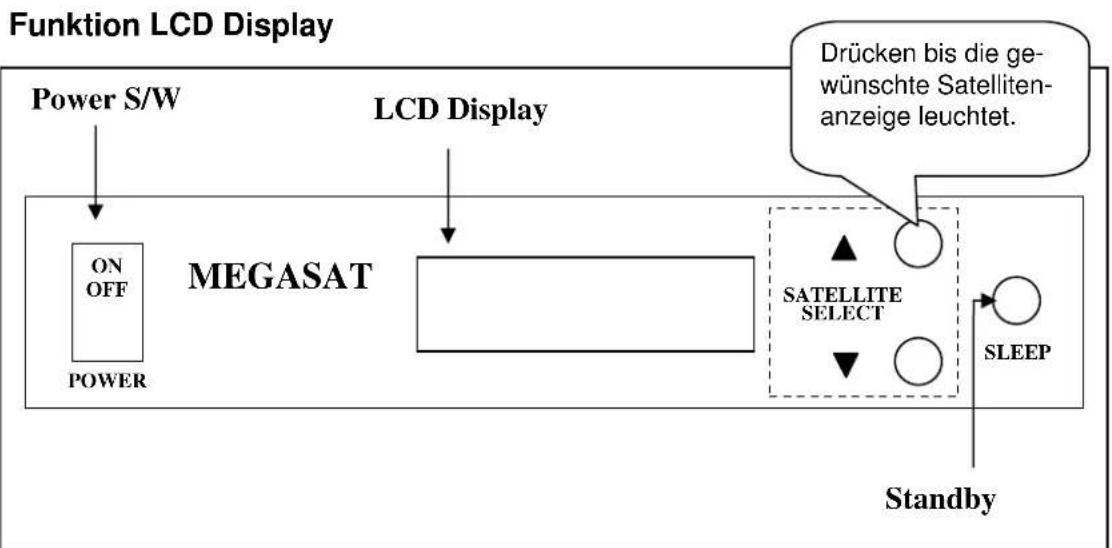

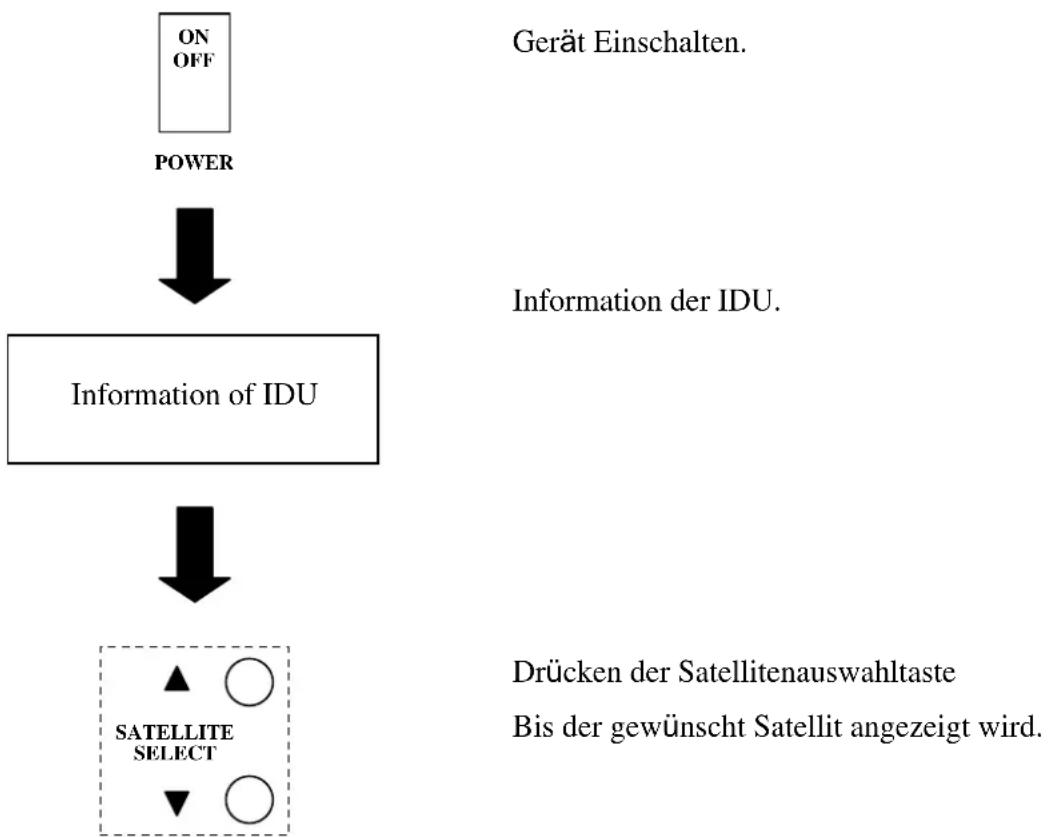

    G["Standby"] --> H["Drücken bis die gewünschte Satellitenanzeige leuchtet."]

Erklärung der LCD Anzeige

• INIT : Initialisierung der Antenne.
• INIT-SCH : Anfangssuchmodus.
• SAT-MOVE: Wechselt zu einem anderen Satelliten.
• S:xxx : Intensität des Signala.
• ID:xxx : ID des Satelliten.
• GYRO-CAL : Kalibrierung Gyro Sensor.

Allgemein

    G["IDU startet."] --> H["Die Antenne wird initialisiert."]
    H --> I["Gyroskopsensor wird kalibriert."]
    I --> J["Die Antenne sucht den gewählten Satelliten."]
    J --> K["ID und Signalstärke des Satelliten werden überprüft."]
    K --> L["Die Antenne stoppt und übernimmt den Satelliten."]

Im Falle einer fehlerhaften Suche

ASTRA1ASTRA1 SEARCH...

ASTRA1ASTRA1 INIT-SLP

ASTRA1ASTRA1 SEARCH...

ASTRA1ASTRAASIDAS1 TRACKING S:288

ASTRA1ASTRAASIDAS1 AUTO-SLP S:288

Die Antenne sucht den gewünschten Satelliten.

Wenn der Satellit innerhalb von 2 Minuten nicht gefunden wird, beginnt die Suche von vorne..

Die Antenne sucht den gewünschten Satelliten.

ID und Signalstärke des Satelliten werden überprüft.

Die Antenne stoppt und übernimmt den Satelliten.

6. Falls es Probleme gibt

- Sind Hindernisse (Bäume Gebäude usw.) in Richtung des Satelliten? Wählen Sie einen anderen Standort.

- Sind Gebäude in unmittelbarer Nähe kann es zu Reflektionen kommen und die Antenne richtet sich nicht korrekt aus (Standort wechseln)

- Sind die Antennenkabel korrekt angeschlossen oder defekt (Kabelbruch)? Überprüfen Sie die Antennenstecker und -Anschlusskabel.

- Haben Sie den richtigen Satelliten angewählt? Prüfen Sie, ob der im Receiver eingestellte Satellit mit dem in der Steuerbox angewählten übereinstimmt.

- Ist die Steuerbox/Sat-Receiver eingeschaltet?

- Ist die Stromversorgung angeschlossen? Kontrollieren sie die Anschlusskabel

- Skew Einstellung anpassen. (siehe Tabelle) Je nach Standort kann es erforderlich sein den Skew entsprechend Ihrer Position nachzustellen.

Europa PositionEuRastePositer

Bitte entnehmen Sie der Tabelle Ihre Postion (1-25)

Die Skew Anpassung (LNB Winkel), finden Sie in der Liste (Skew Anpassung).

1	2	3	4	5
6	7	8	9	10
11	12	13	14	15
16	17	18	19	20
21	22	23	24	25

Skew Anpassung

Um die korrekte Skew Einstellung vorzunehmen, entfernen Sie die Kuppel der Antenne und lösen beide Schrauben der LNB Halterung so weit, dass das LNB sich drehen lässt.

Bewegen Sie jetzt das LNB entsprechend der Tabelle auf die richtige Position und befestigen Sie die Schrauben der LNB Halterung. Anschließend schließen Sie die Kuppel wieder.

Hinweis: Diese Einstellung müssen Sie nur einmalig bei größeren Abweichungen vornehmen.

Die Signale Vertikal (rot) und Horizontal (blau) werden in einem genauen Winkel von 90° gesendet. Die Signale des Satelliten werden im selben Kreuzmuster gesendet. Um einen optimalen Empfang zu erreichen müssen beide Elemente im gleichen Winkel zueinander stehen. Je genauer die Übereinstimmung desto besser der Empfang. Diese Einstellung nennt man Skew Einstellung. Da sich diese Einstellung entsprechend Ihrem Standort ändert (siehe Tabelle), muss der Skew um eine optimale Ausrichtung zu erreichen Angepasst werden. Systeme mit automatischer Skew Einstellung führen das LNB selbständig nach. Bei manuellen Systemen, muss das per Hand vorgenommen werden.

Frequenzbereich: LNB-Typ: 10,7 bis 12,75 GHz

LNB Typ: Universal

Polarisation: horizontal und vertikal

Gain/Verstärkung: 33dBi

Elevation (Neigung): 17° 60°

Suchwinkel (Azimut): 360°

Stromversorgung: 12-24V / 5A

Temperaturbereich: -22°C bis +55°C

Antennenkabel: Koaxialkabel 100dB (10m)

Gewicht: ca. 9kg (ohne Steuerbox):

Megasat

Industriestrasse 4a

D- 97618 Niederlauer

Tel. [phone]

Fax. [phone]

www.megasat.tv

Verarbeitungshinweis für

LOCTITE Silikon - Kleb- und Dichtstoffe

1. Vorbehandlung

Öle und Fette mit Loctite Schnellreiniger 7063 oder 7070 entfernen und grobe Verunreinigungen wie Rost oder andere Oxydschichten durch schleifen mit sauberen Schmirgelleinen (Körnung 80 - 120) oder Sandstrahlen mit Edelkorund entfernen.

2. Reinigung

Reinigung der Klebeflächen mit Loctite Schnellreiniger 7063 oder 7070. Angelösten Schmutz mit einem sauberen Papiertuch abwischen. Vor dem Klebstoffauftrag müssen die zu klebenden Flächen trocken sein.

3. Primer (zur Zeit noch nicht verfügbar)

Loctite Primer verbessern die Adhäsion (Oberflächenhaftung) von Silikon Kleb- und Dichtstoffen an der Kleb- bzw. Dichtstelle bei extremen Belastungen. Primer mit einem sauberen Pinsel gleichmäßig auf die Kleb- bzw. Dichtstelle auftragen und ca. 15 Minuten ablüften lassen.

4. Produktauftrag

Dosierspitze auf die Kartusche aufschrauben und die Kartusche in die Dosierpistole einlegen. Bei dem Einsatz von Pneumatikpistolen soll der Betriebsdruck max. 5 bar nicht überschreiten. Dosierspitze je nach gewünschter Raupengröße abschneiden und Produkt auftragen. Bei der Abdichtung von Nuten das Produkt bis auf den Grund der Dichtnut dosieren, um eine gute Benetzung der Dichtflächen zu gewährleisten.

5. Dosierung

Die Dosierung kann bei allen Anwendungen manuell, halb- und vollautomatisch mit Loctite-Dosiergeräten durchgeführt werden. Für halbautomatische oder vollautomatische Auftragung kontaktieren Sie Ihren Loctite-Ansprechpartner und nutzen Sie die Erfahrung des Systemlieferanten Loctite.

6. Fügen der Bauteile

Werkstücke nach dem Produktauftrag fügen (Hautbildung vermeiden). Um eine gute Benetzung der Werkstückoberflächen zu gewährleisten, die Bauteile entsprechend anpressen. Bei großflächigen Klebe- bzw. Dichtfugen empfiehlt sich ein raupenförmiger Auftrag wie in Abb. 1 und ein nicht vollflächiges Verpressen des Produktes. Hierdurch wird die notwendige

Durchhärtetiefe und damit die Aushärtezeit reduziert. Ist einer der beiden Fügepartner wasserdampfdurchlässig, können auch große Flächen vollflächig verklebt werden. (siehe auch 7. Aushärtung).

Abb. 1

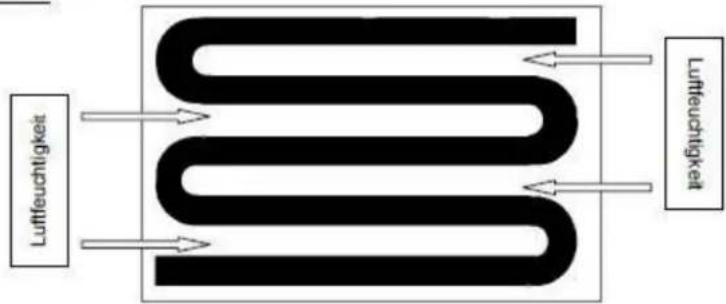

Lufffeuchtigkeit Lufffeuchtigkeit

7. Aushärtung

Die Loctite Silikon- Kleb- und -Dichtstoffe sind feuchtigkeitsvernetzende Produkte und benötigen zur Aushärtung Luftfeuchtigkeit. Sie härten von außen nach innen. Aushärtegeschwindigkeit siehe technisches Datenblatt. (Beispiel einer Aushärtung: 2,5 mm / 24 h bei 20 - 22° C und 40 - 60 % rel. Luftfeuchtigkeit.) Mit fortschreitender Aushärtung verlangsamt sich die Zufuhr der Luftfeuchtigkeit in den Kern der Klebefuge und somit die Aushärtung. Hierdurch sind die Dimensionen der Klebe- und Dichtfugenbreite begrenzt. Durch erhöhte Luftfeuchtigkeit oder höhere Temperatur (bei gleichbleibender rel. Luftfeuchtigkeit!) kann die Aushärtung beschleunigt werden. „Die maximale Belastung der Verbindung ist erst nach vollständiger Aushärtung des Silikon - Klebstoffes möglich.“

8. Bemerkungen

Technische Informationen über die Loctite Produkte entnehmen Sie bitte den entsprechenden technischen Datenblättern

9 Entsorgung

Die Entsorgungshinweise entnehmen Sie dem Sicherheitsdatenblatt (Punkt 13).
