SF 40 - Flash LEICA - Kostenlose Bedienungsanleitung

Produkttyp	Blitz
Marke	Leica
Modell	SF 40
Abmessungen (L x H x T)	Ca. 61 x 85 x 85 mm (Kopf nach vorne) / 61 x 133 x 57 mm (Kopf nach oben)
Gewicht (ohne Batterien)	Ca. 200 g
Stromversorgung	4 AA-Batterien (LR6/FR6/HR6)
Leitzahl (ISO 100, 105 mm)	40 m
Betriebsmodi	A (automatisch), TTL, M (manuell), SD/SF (drahtlos)
Zoomreflektor	24-105 mm (auto oder manuell)
Integrierter Weitwinkeldiffusor	16 mm
Indirekter Blitz	Kopf horizontal (180°) und vertikal (90°) schwenkbar
Integriertes Videoleuchte	Ja, max. Leuchtdauer 3,5 h (mit Lithiumbatterien)
AF-Hilfslicht	Ja, Reichweite 0,70-5 m (mit 50-mm-Objektiv)
Synchronisation	HSS, Langzeitsynchronisation, erste/zweite Verschlussvorhang
Farbtemperatur	Ca. 5600 K
ISO-Bereich	ISO 50 - 50 000
Blitzdauer (volle Leistung)	1/800 s
Automatische Abschaltung	2-5 Min. (Bereitschaftsmodus), 60 Min. (komplette Abschaltung)
Ersatzteile	Aufsteckdiffusor (422-310.003-006), Sockel (422-310.003-005), Tasche (439-600.243-000)
Pflege und Reinigung	Trockenes weiches Tuch, niemals Reinigungsflüssigkeit
Sicherheitshinweise	Nicht in die Augen blitzen, brennbare Gase vermeiden, Verbrennungsgefahr am Diffusor, interne Hochspannung

Häufig gestellte Fragen - SF 40 LEICA

Wie ersetze ich die Batterien oder Akkus?

Schalten Sie den Blitz aus, schieben Sie den Deckel des Batteriefachs nach vorne, ersetzen Sie die 4 Batterien/Akkus unter Beachtung der Polarität und schließen Sie es wieder. Verwenden Sie ausschließlich AA-Batterien (LR6, FR6 oder HR6) desselben Modells.

Was tun, wenn der Blitz nicht angeht?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht verbraucht sind. Wenn die Ladezeit 30 s überschreitet, ersetzen Sie sie. Stellen Sie sicher, dass der Hauptschalter auf ON steht. Wenn das Problem weiterhin besteht, lassen Sie den Blitz abkühlen oder wenden Sie sich an den Kundendienst.

Wie stelle ich den Betriebsmodus des Blitzes ein?

Drehen Sie das Auswahlrad (8), um den gewünschten Modus (A, TTL, M, SD oder SF) vor die Markierungs-LED (8a) zu bringen. Der gewählte Modus wird auf dem Display der kompatiblen Kamera angezeigt.

Wie verwende ich den indirekten Blitz?

Richten Sie den Reflektorkopf horizontal (in 30°-Schritten) oder vertikal (45° bis 90°) aus, um das Motiv über eine reflektierende Fläche zu beleuchten. Achten Sie darauf, dass die Fläche neutral oder weiß ist, um Farbstiche zu vermeiden.

Wie aktiviere ich das Videoleuchte?

Im Modus A, TTL oder M drehen Sie das Einstellrad (9), um die Lichtintensitätsstufe (1 bis 4) auszuwählen, wenn die Status-LED (9b) leuchtet. Im manuellen Modus leuchtet die Leuchte mit voller Leistung.

Was tun, wenn die Fotos zu dunkel sind?

Überprüfen Sie, ob sich das Motiv in der Blitzreichweite befindet. Wenn das Motiv sehr hell oder reflektierend ist, verwenden Sie den TTL-Modus mit einer positiven Belichtungskorrektur (z. B. +1 EV). Bei indirektem Blitz ist die Reichweite geringer, gehen Sie näher heran oder erhöhen Sie die ISO.

Wie reinige ich den Blitz?

Verwenden Sie ein weiches, trockenes Tuch (Mikrofaser). Bei hartnäckigen Verschmutzungen befeuchten Sie das Tuch leicht. Verwenden Sie niemals Reinigungsflüssigkeit, die ins Innere eindringen und die Elektronik beschädigen könnte.

Welche Batterietypen verwenden?

Der Blitz arbeitet mit 4 AA-Batterien: Alkali (LR6), Lithium (FR6) oder NiMH-Akkus (HR6). Verwenden Sie immer Batterien desselben Typs und guter Qualität. Mischen Sie keine Batterien und Akkus.

Wie verwende ich den Blitz drahtlos?

Stellen Sie den Modus auf SD oder SF. Setzen Sie den Blitz auf den mitgelieferten Sockel, richten Sie den Sensor auf den Hauptblitz. Stellen Sie die Kamera auf A oder M ein. Führen Sie einen Testblitz durch, um die Synchronisation zu überprüfen (SD bei Vorblitz, SF sonst).

Was tun bei Überhitzung des Blitzes?

Nach einer Serie von 20-30 schnellen Blitzen mit voller Leistung schaltet der Blitz automatisch in den Bereitschaftsmodus und die Kontroll-LED blinkt alle 1,5 s. Lassen Sie ihn einige Minuten abkühlen. Vermeiden Sie es, den Diffusor zu berühren, da er heiß sein kann.

BEDIENUNGSANLEITUNG SF 40 LEICA

Sehr geehrte Kundin,

Sehr geehrter Kunde

Leica möchte sich bei Ihnen für den Erwerb des System-Blitzgeräts Leica SF 40 bedanken und Sie zu Ihrer Entscheidung beglückwünschen. Sie haben mit diesem Blitzgerät die beste Wahl für Ihre Leica Kamera getroffen. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Blitzgerät.

Damit Sie die volle Leistungsfähigkeit Leica SF 40 richtig nutzen, sollten Sie zunächst diese Anleitung lesen.

BEDEUTUNG DER VERSCHIEDENEN HINWEIS-KATEGORIEN

Hinweis:

Zusätzliche Informationen

Wichtig:

Nichtbeachtung kann zu Schäden an der Kamera, Zubehörteilen, bzw. den Aufnahmen führen

Achtung:

Nichtbeachtung kann zu Personenschäden führen

VERWENDBARE KAMERAS

Das Leica SF 40 wurde für die Leica Kameras entwickelt, die Blitzbelichtungen selbst steuern. Dies geschieht auf der Grundlage einer TTL (Through The Lens = durch das Objektiv)-Blitz-Innenmessung wie bei den Leica Digitalkameras der S-,SL-, M-, T-, Q- und X-Baureihen.

Selbstverständlich kann das Leica SF 40 auch an anderen Leica Modellen eingesetzt werden. Dazu steht der manuelle Betrieb zur Verfügung.

Die Verwendung des Leica SF 40 an Kameras anderer Hersteller kann dagegen nur mit Vorbehalt empfohlen werden. So können ähnlich positionierte, jedoch mit abweichenden elektrischen Werten belegte Kontakte in den Zubehörschuhen anderer Kameras eine inkompatible Verbindung ergeben, die eines der - oder sogar beide – Geräte in Mitleidenschaft zieht. Leica Camera AG schließt daher eine weitergehende Haftung aus, insbesondere für Schäden, die nicht am Blitzgerät selbst entstanden sind.

Hinweis:

Das Produktionsdatum Ihrer Blitzgerätes finden Sie auf den Aufklebern in der Garantiekarte, bzw. auf der Verpackung. Die Schreibweise ist L Y M DD XXXXXXX:

L	= Leica
Y	= Jahr (1-0 (=2011-2020))
M	= Monat (1-9 = Jan.-Sept., A= Oct., B=Nov., C=Dez.)
DD	= Tag (0-31)
XXXXXXXX	= Firmware-Version

INHALTSVERZEICHNIS

Vorwort ....1

Verwendbare Kameras ....1

Kameratyp-abhängige Funktionen 3

Sicherheitshinweise ....4

Entsorgung elektrischer und elektronischer Geräte 6

Bezeichnung der Teile 7

Vorbereitungen

Stromversorgung 8

Stromquellen wechseln 8

Batterie-/Akku-Entsorgung....9

Blitzgerät aufsetzen/abnehmen 10

Bedienung

Ein- und Ausschalten 11

Anzeigen bei eingeschaltetem Blitzgerät 11

Automatische Abschaltung 11

Zoom-Reflektor 12

Manuelle Verstellung 12

Weitwinkel-Streuscheibe 13

Blitz-Betriebsarten 15

Vollautomatik - A 15

Vollautomatik -TTL 15

Blitz-Belichtungskorrekturen 16

Videoleuchte 16

Leuchtstärke einstellen 16

Manueller Blitzbetrieb - M 17

Teillicht-Leistungsstufe einstellen 17

Kabelloser Betrieb 17

Synchronisation 18

Weitere Einstellungen/Funktionen

Indirektes Blitzen 19

Indirektes Blitzen mit der Reflektorkarte 19

Aufsteck-Streuscheibe 20

AF-Hilfslicht 20

Anhang

Wartung und Pflege 21

Formieren des Blitzkondensators 21

Hilfe bei Störungen 21

Ersatzteile 22

Technische Daten....23

Leica Service Adressen 24

Leitzahl-Tabelle ...... Anhang

Hinweise:

• Die Beschreibungen in dieser Anleitung beschränken sich im Wesentlichen auf die Verwendung des Leica SF 40 an und mit Leica Kameras der gegenwärtig erhältlichen Baureihen.
• Im Rahmen dieser Anleitung werden ausschließlich die Funktionen beschrieben, die am Blitzgerät selber eingestellt werden. Dies gilt, mit wenigen Ausnahmen auch für die Anzeigen am Blitzgerät.
  Beachten Sie deshalb die Hinweise zum Blitzbetrieb in der Anleitung der verwendeten Kamera, insbesondere welche Blitzfunktionen von Ihrer Kamera unterstützt werden, und bezüglich der Blitz-bezogenen Einstellungen an der Kamera, sowie, falls vorhanden, ihrer eigenen Blitz-bezogenen Anzeigen.

KAMERATYP-ABHÄNGIGE FUNKTIONEN

Die unten aufgeführten Blitzfunktionen stehen zur Verfügung (teilweise abhängig von der Ausstattung des verwendeten Kamerasystems).

• Blitzbereitschaftsanzeige im Kamerasucher/-Monitor
  – Automatische Blitzsynchronzeitsteuerung
• TTL-Blitzbetrieb
• Automatische Aufhellblitzsteuerung
• Manuelle Blitzbelichtungskorrektur
• Synchronisation auf den Anfang oder das Ende der Belichtungszeit (Einstellung an der Kamera)
• Automatische Kurzzeitsynchronisation bei
• Automatische Steuerung des Zoom-Reflektors
• Vorblitzfunktion zur Reduzierung des „rote-Augen-Effektes“ (Einstellung an der Kamera)
• Drahtlose Auslösung für Kamera-fernen Blitzbetrieb
• Dauerlicht für Videoaufnahmen
• Automatische Abschalt-Funktionen

Hinweis:

Bei der Verwendung von Objektiven, bzw. Kameras, die keine Datenübertragung untereinander ermöglichen, d.h. die keine entsprechenden Schnittstellen im Bajonett besitzen, ergeben sich zum Teil Funktionseinschränkungen.

SICHERHEITSHINWEISE

Achtung:

Bestimmungsgemäßer Gebrauch

• Dieses Blitzgerät ist ausschließlich für Ausleuchtung von Motiven für fotografische Zwecke bestimmt und zugelassen. Es darf zu keinem anderen Zweck verwendet werden.
• Es darf nur mit dem in dieser Anleitung beschriebenen Zubehör bzw. dem von Leica Camera AG freigegebenen Zubehör betrieben werden.
• In der Nähe von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelöst werden! Ansonsten droht EXPLOSIONS- oder FEUERGEFAHR!
• Blitzen Sie niemals aus kurzen Entfernungen direkt in die Augen, da dies sowohl bei Menschen als auch Tieren Netzhautschädigungen und schwere Sehstörungen bis zur Erblindung zur Folge haben kann!
• Es dürfen niemals Bus-, Zug-, Auto-, oder Fahrradfahrer mit Blitz fotografiert werden, da durch die Blendung der Fahrer ein Unfall verursacht werden kann! Schalten Sie vor der Aufnahme solcher Motive den Blitz aus oder stellen Sie sicher, dass der Blitz nicht ausgelöst wird!
• Nach mehrfachem Blitzen darf die Streuscheibe nicht berührt werden, da sie sehr heiß werden kann! Ansonsten besteht Verbrennungsgefahr!
• Die Kontakte im Fuß des Blitzgeräts sollten ebenfalls nicht berührt werden.

• Wurde das Gerätegehäuse so stark beschädigt, dass Innenteile frei liegen, dürfen Sie diese keinesfalls berühren - HOCHSPAN-NUNG!

• Das gilt auch für den Fall, dass Wasser oder andere Flüssigkeiten, metallische oder entflammbare Gegenstände in das Geräte-Innere eingedrungen sind.

• Entnehmen Sie in solchen Fällen die Batterien/Akkus. Gehen Sie dabei äußerst vorsichtig vor!
• Der Hochspannungs- Schaltkreis kann auch nach der Entnahme der Batterien/Akkus noch Stromschläge, Verbrennungen oder sonstige Verletzungen verursachen!
• Aus dem gleichen Grund dürfen Sie das Gerät weder Feuchtigkeit wie Tropf- oder Spritzwasser aussetzen, noch mit feuchten Händen berühren, oder es versuchen zu zerlegen, zu reparieren oder umzubauen! Im Geräteinneren befinden sich keine Bauteile, die von einem Laien repariert werden können.
• Verwenden Sie nur die in dieser Anleitung bezeichneten und zugelassenen Batterien/Akkus!
• Batterien/Akkus dürfen nicht kurzgeschlossen werden, oder übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden!
• Verbrauchte Batterien/Akkus dürfen nicht ins Feuer geworfen werden!
• Trockenbatterien („Primärzellen“) dürfen nicht geladen werden.

DE

Wichtig:

• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Blitzgerät nicht im Handschuhfach des Autos aufbewahren!
• Bei raschem Temperaturwechsel kann Feuchtigkeitsbeschlag auftreten. Blitzgerät akklimatisieren lassen!
• Beim Auslösen eines Blitzes darf sich kein lichtundurchlässiges Material unmittelbar vor oder direkt auf der Streuscheibe befinden. Sie darf nicht verunreinigt sein. Bei Nichtbeachtung kann es durch die hohe Energie des Blitzlichtes zu Verbrennungen des Materials bzw. der Streuscheibe führen.
• Das Blitzgerät darf nur dann zusammen mit einem in die Kamera eingebauten Blitzgerät verwendet werden, wenn dieses vollständig ausgeklappt, bzw. ausgefahren werden kann!
• Schadhafte Batterien/Akkus dürfen nicht verwendet werden!
• Aus verbrauchten Batterien/Akkus kann Lauge austreten, was zur Beschädigung der Kontakte führt. Entnehmen Sie sie deshalb immer aus dem Gerät.

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE

(gilt für die EU sowie andere europäische Länder mit getrennten Sammelsystemen)

Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf daher nicht im normalen Hausmüll entsorgt werden! Stattdessen muss es zwecks Recycling an entsprechenden, von den Gemeinden bereitgestellten Sammelstellen abgegeben werden. Dies ist für Sie kostenlos.

Falls das Gerät selbst wechselbare Batterien oder Akkus enthält, müssen diese vorher entnommen werden und ggf. ihrerseits vorschriftsmäßig entsorgt werden. Weitere Informationen zum Thema bekommen Sie bei Ihrer Gemeindeverwaltung, Ihrem Entsorgungsunternehmen oder dem Geschäft, in dem Sie dieses Gerät erworben haben.

CE Hinweis:

Im Rahmen des CE-Zeichens wurde bei der EMV-Prüfung die korrekte Belichtung ausgewertet.

⚠️ SCA-Kontakte nicht berühren!

In Ausnahmefällen kann eine Berührung zur Beschädigung des Gerätes führen.

BEZEICHNUNG DER TEILE

1 Reflektorkopf, mit

a Streuscheibe
b Reflektorkarte
c Weitwinkel-Streuscheibe

2 Videoleuchte
3 Sensor für Drahtlos-Betrieb (hinter Infrarot-durchlässiger Gehäuseschale)
4 AF-Hilfslicht
5 Fuß mit

a Entriegelungstaste

b Sicherungsstift

6 Hauptschalter
7 Kontroll-LED/Testblitz-Taste

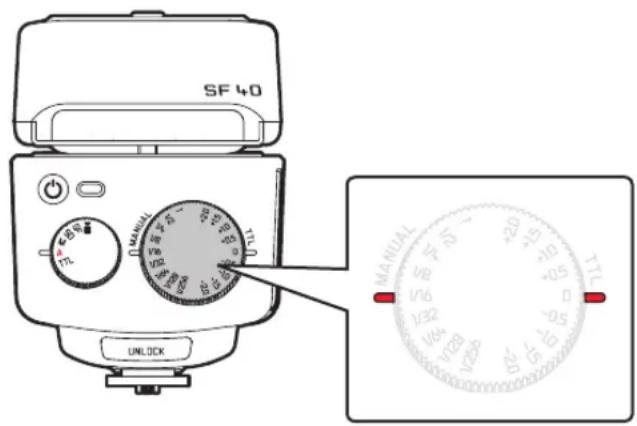

8 Betriebsarten-Wählrad mit

a Index-LED

9 Einstellrad mit

a Leistungsstufen-Skala
b Status-LED (gleichzeitig Einstell-Index)
c Blitz-Belichtungskorrekturskala
d Status-LED (gleichzeitig Einstell-Index)

10 Akku-/Batteriefachdeckel
11 Aufsteck-Streuscheibe
12 Standfuß mit 1/4"-Gewinde

VORBEREITUNGEN

STROMVERSORGUNG

Dieses Blitzgerät kann wahlweise mit folgenden Stromquellen betrieben werden:

• 4 Alkali-Mangan-Batterien 1,5 V, Typ IEC LR6 (AA/Mignon) Batterien dieses Typs sind wartungsfrei und eignen sich für gemäßigte Leistungsanforderungen.
• 4 Lithium-Batterien 1,5 V, Typ IEC FR6 (AA/Mignon) Batterien dieses Typs sind wartungsfrei, besitzen eine hohe Kapazität und geringe Selbstentladung.
• 4 Nickel-Metall-Hydrid Akkus 1,2 V, Typ IEC HR6 (AA/Mignon) Akkus dieses Typs haben eine deutlich höhere Kapazität als Nickel-Cadmium-Akkus und sind weniger umweltschädlich, da cadmiumfrei.

Angaben zur Kapazität der verschiedenen Batterien/Akkus finden Sie auf S. 23.

Wichtig:

• Verwenden Sie nur die oben angegebenen Stromquellen. Andernfalls besteht die Gefahr, dass das Blitzgerät beschädigt wird.
• Entfernen Sie die Batterien/Akkus, wenn Sie das Blitzgerät längere Zeit nicht benutzen.

STROMQUELLEN WECHSELN

Die Batterien/Akkus sind leer bzw. verbraucht, wenn die Blitzfolgezeit über 30 s ansteigt. (Blitzfolgezeit = Zeit vom Auslösen eines Blitzes mit voller Lichtleistung, z.B. bei M, bis die Kontroll-LED 7 wieder grün leuchtet).

Vorgehensweise

1. Blitzgerät ausschalten (siehe dazu den nächsten Abschnitt)

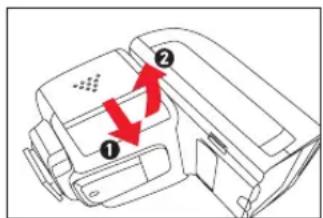

2. Batterie-/Akkufachdeckel nach vorne schieben und loslassen Er klappt daraufhin automatisch nach oben.

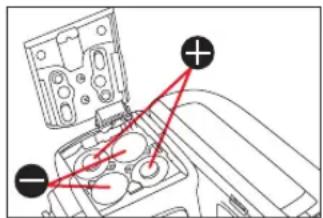

1. Batterien/Akkus gemäß Illustration wechseln/einsetzen Achten Sie auf die richtige Polarität!

Vertauschte Pole können zur Zerstörung des Blitzgerätes führen! EXPLOSIONSGEFAHR bei unsachgemäßem Betrieb der Batterien/Akkus!

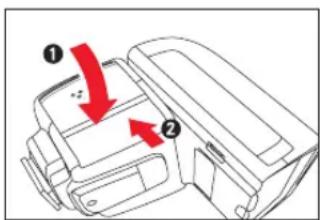

1. Batterie-/Akkufachdeckel zuklappen, am hinteren Rand nach unten drücken und nach hinten schieben

• Ersetzen Sie immer alle Batterien/Akkus gleichzeitig.
• Alle vier Einheiten sollten hochwertig und vom gleichen Typ sein.

BATTERIE-/AKKU-ENTSORGUNG

Verbrauchte Batterien/Akkus gehören nicht in den Hausmüll! Leisten Sie einen Beitrag zum Umweltschutz und geben Sie sie bei entsprechenden Sammelstellen ab.

Bitte geben Sie nur entladene Batterien/Akkus ab. Sie sind in der Regel dann entladen, wenn das damit betriebene Gerät – nach längerem Gebrauch der Batterien/Akkus nicht mehr einwandfrei funktioniert.

Zur Kurzschlusssicherheit sollten die Batterie-/Akku-Pole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, die Entsorgung von Batterien/Akkus gemäß dieses Rücknahmesystems durchzuführen. Sie können Batterien/Akkus überall dort unentgeltlich abgeben, wo sie erworben wurden. Ebenso bei den öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien/Akkus: Pb= Batterie/Akku enthält Blei

Cd = Batterie/Akku enthält Cadmium

Hg= Batteri/Akku e enthält Quecksilber

Li = Batterie/Akku enthält Lithium

BLITZGERÄT AUFSETZEN /ABNEHMEN

Die untenstehende Beschreibung gilt, bis auf das Ausschalten der Kamera, gleichermaßen für das Aufsetzen auf eine Kamera oder auf den mitgelieferten Standfuß.

Aufsetzen

1. Kamera und Blitzgerät ausschalten
2. Blitzgerät mit seinem Fuß bis zum Anschlag in den Zubehörschuh der Kamera schieben
3. Der Sicherungsstift (5b) muss dabei hörbar einrasten.

Bei Kameragehäusen, die kein Sicherungsloch aufweisen, versenkt sich der federgelagerte Sicherungsstift im Gehäuse des Blitzgerätes, damit die Oberfläche nicht beschädigt wird.

Abnehmen

1. Kamera und Blitzgerät ausschalten
2. Entriegelungstaste (5a) drücken und Blitzgerät aus dem Zubehörschuh der Kamera herausziehen

BEDIENUNG

EIN- UND AUSSCHALTEN

Einschalten

- Taste 6 drücken

Anzeigen bei eingeschaltetem Blitzgerät

• Die Kontroll-LED 7 leuchtet zunächst rot, bei Erreichen der Blitz-Bereitschaft grün auf (nach wenigen Sekunden bei ausreichender Akku-/Batterie-Kapazität).
• Die Index-LED 8a leuchtet weiß auf
- Bei entsprechend ausgestatteten Kameras wird die Blitz-Bereitschaft im Sucher und/oder im Monitor angezeigt.

Hinweis:

Sie können einen Testblitz durch Drücken der Kontroll-LED7 auslösen.

Ausschalten

- Taste 6 ca. 1 s drücken

Automatische Abschaltung

Etwa 2 Minuten nach der letzten Blitzaufnahme oder der letzten Bedienung schaltet sich das Blitzgerät zur Schonung der Akku-/Batterie-Kapazität in den Betriebsarten A, TTL und M (s. S. 15/15/17) in den Bereitschaftsbetrieb zurück.

In den Betriebsarten SD und SF (s. S. 17) erfolgt dies erst nach etwa 5 Minuten.

- Zur Anzeige des Bereitschaftsbetriebs blinkt die Kontroll-LED 7 im 2-Sekunden-Rhythmus.

Um das Blitzgerät wieder zu aktivieren:

Kamera-Auslöser antippen oder irgendeine Taste am Blitzgerät drücken

Wird das Blitzgerät länger als 60 Minuten nicht benutzt, also weder eine Taste noch ein Wahlrad betätigt und kein Blitz ausgelöst, schaltet es sich vollständig aus, um ein Entladen der Akkus/Batterien zu verhindern.

Hinweise:

• Zum Schutz vor Überhitzung der Elektronik wird das Blitzgerät nach einer Serie von mehr als ca. 20 bis 30 Blitzen in schneller Folge mit hoher Energiestufe automatisch für einige Minuten in einen Bereitschaftsbetrieb geschaltet. Zur Anzeige blinkt die Kontroll-LED ^7 in Intervallen von 1,5 s. Während dieser Abkühlzeit kann das Gerät nicht aktiviert werden.
• Wird das Blitzgerät längere Zeit nicht gebraucht, so empfehlen wir, es auszuschalten und die Stromquellen zu entnehmen.

ZOOM-REFLEKTOR

Das Blitzgerät besitzt einen Zoom-Reflektor, mit dem sein Ausleuchtwinkel an Objektiv-Brennweiten von 24 bis 105 mm angepasst werden kann. Je nach Betriebsart des Blitzgeräts erfolgt dies ausschließlich automatisch - bei A und TTL, ausschließlich manuell - bei SD und SF, oder wahlweise automatisch oder manuell - bei M. Die automatische Verstellung erfolgt auch beim Verändern der Brennweite (zoomen) an Vario-Objektiven.

Manuelle Verstellung

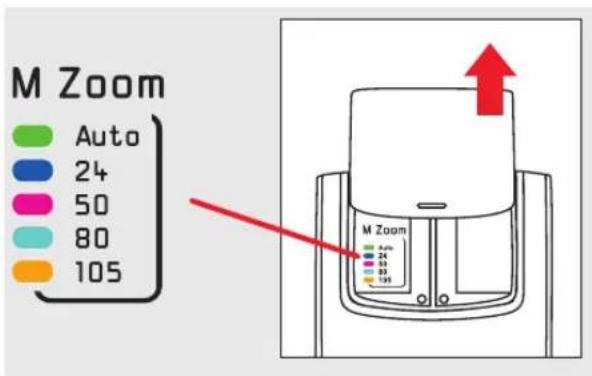

- Taste 6 ca. 3 s drücken (Endlos-Schleife, 1x pro Brennweiten-Stufe)

- Zur Anzeige der eingestellten Brennweite wechselt die Farbe der Kontroll-LED 7 (s. nächste Seite)

Tipp:

Wenn Sie ein Zoomobjektiv verwenden und nicht immer die volle Reichweite des Blitzgerätes benötigen, kann es hilfreich sein, die Blitz-Betriebsart M zu verwenden, die es erlaubt, die Anfangsbrennweite des Objektives manuell einzustellen. Damit ist garantiert, dass die Bildränder immer vollständig ausgeleuchtet werden, ohne dass Sie Objektivbrennweite ständig anpassen müssten.

Beispiel:

Sie verwenden ein Zoom-Objektiv mit einem Brennweitenbereich von 24 bis 90 mm. In diesem Fall stellen Sie die Position des Reflektors auf 24 mm.

Hinweise:

• Bei automatischer Verstellung gibt es neben den oben aufgeführten Einstellungen auch solche für die Brennweiten 28 mm, 35 mm, und 70 mm.
• Die automatische Verstellung des Zoom-Reflektors setzt Kamera-Modelle voraus, die die verwendete Brennweite an das Blitzgerät übertragen. Ist dies nicht der Fall, muss die Brennweite manuell eingestellt werden.
  Einzelheiten zu diesem Thema entnehmen Sie bitte den jeweiligen Anleitungen.
• Die automatische Brennweiten-Anpassung erfolgt nicht, wenn – Der Reflektorkopf geschwenkt ist
• die Weitwinkel-Streuscheibe ausgezogen ist
• die Vorsatz-Streuscheibe angesetzt ist
• Sämtliche Brennweiten-Angaben, bzw. -Einstellungen in dieser Anleitung beziehen sich auf das Kleinbild-Format, d.h. auf ein Ausgangsformat von 24 x 36 mm. Bei der Verwendung von Kameras kleinerer oder größerer Formate müssen Sie für die optimale Nutzung der Blitz-Reichweite die jeweilig gültigen Brennweiten mit Hilfe entsprechender Umrechnungsfaktoren ermitteln.

Beispiel:

Durch das APS-C Format der Leica T entspricht die Bildwirkung dessen Summilux-TL 1,4/35 mm ASPH. einer ca. um den Faktor 1,5 längeren Brennweite - also einem 50 mm-Objektiv - bei einer Kleinbildkamera. Demzufolge müssten Sie mit dem Summilux-TL 1,4/35 mm ASPH. den Zoom-Reflektor auf 50 mm stellen. Den für die verwendete Kamera gültige Umrechnungsfaktor entnehmen Sie bitte der jeweiligen Anleitung.

Eine Aufstellung der LED-Farben für die verschiedenen Brennweiten/die automatische Verstellung fi nden Sie auch oben auf dem Refl ektorkopil, wenn Sie die Refl ektorkarte 11) hervorziehen.

WEITWINKEL-STREUSCHEIBE

Mit der integrierten Weitwinkel-Streuscheibe (1c) können Objektiv-Brennweiten ab 16 mm ausgeleuchtet werden.

Anwendung

Weitwinkel-Streuscheibe aus dem Refl ektorkop1 nach vorne bis zum Anschlag herausziehen und loslassen Sie klappt daraufhin automatisch nach oben.

Zum Einschieben die Weitwinkel-Streuscheibe um 90° nach unten klappen und vollständig einschieben.

Hinweise:

• Bei der Verwendung der Weitwinkel-Streuscheibe wird der Zoom-Refl ektor in die dafür erforderliche (24 mm-) Position gestellt. Auch beim Wechsel der Objektiv-Brennweite wird er nicht automatisch angepasst
• Die gleichzeitige Verwendung der Weitwinkel-Streuscheibe und der Vorsatz-Streuscheibe (11, siehe die Seiten U1, 7 und 20) wird nicht empfohlen.

Hinweise zur Reichweite

• Im Nahbereich, bzw. bei der Verwendung längerer Objektive und/oder größerer/längerer Gegenlichtblenden kann es am unteren Bildrand zu Abschattungen kommen.
• Blitzaufnahmen aus geringeren Abständen zum Motiv können Überbelichtungen aufweisen. In solchen Fällen kann indirektes Blitzen mit der integrierten Reflektorkarte (s. S. 19), oder mit der Aufsteck-Streuscheibe im Lieferumfang (11), siehe die Umschlag Seiten U1, 7 und 20) Abhilfe schaffen.
• Beachten Sie bezüglich der Maximal-Reichweiten die Leitzahl-Tabelle (s. Anhang), um Unterbelichtungen zu vermeiden.

BLITZ-BETRIEBSARTEN

Sie können zwischen den folgenden Betriebsarten wählen:

■ Videoleuchte (s. S. 16)

SF Fernauslösung ohne Vorblitz (s. S. 17)

SD Fernauslösung mit Vorblitz (s. S. 17)

M Manuellbetrieb (s. S. 17)

A Vollautomatik

TTL Vollautomatik mit der Möglichkeit, Blitz-Belichtungskorrekturen einzusetzen

Einstellvorgang

Das Wahlrad 8 so drehen, dass die gewünschte Betriebsart neben der Index-LED 8a steht.

A-VOLLAUTOMATIK

Mit dieser Blitz-Betriebsart erreichen Sie auf einfache Art sehr gute Blitzlichtaufnahmen. Die Blitz-Belichtungsmessung wird dazu von der Kamera vorgenommen. Dieser misst das vom Motiv refl ektierte Licht durch das Objektiv (TTL = „Through The Lens“).

Je nach Kamera wird bei der Aufnahme vor der eigentlichen Belichtung ein fast nicht erkennbarer Messvorblitz vom Blitzgerät abgegeben.

Alle Belichtungs-Betriebsarten der Kamera, d.h. Programmautomatik (P), Blendenautomatik (S/T), Zeitautomatik (A) und manueller Einstellung (M) können eingesetzt werden.

TTL-VOLLAUTOMATIK

Wie bei A, jedoch haben Sie die Möglichkeit, durch Vorgabe einer Blitz-Belichtungskorrektur von -2 bis +2 Blendenwerten (EV) in halben Stufen den Anteil der Blitzausleuchtung zu beeinfl ussen.

Hintergrund:

Automatische Blitz-Belichtungssteuerungen sind auf einen Refl exionsgrad von 25 % (durchschnittlicher Refl exionsgrad von Blitzmotiven) abgestimmt. Die hauptsächlich vom Blitzlicht beleuchteten Motivteile können daher in manchen Fällen über- oder unterbelichtet werden:

• Hauptmotiv sehr dunkel oder sehr hell/stark refl ektierend
• (durchschnittlich helles) Hauptmotiv sehr klein und/oder vor einem sehr hellen, bzw. stark refl ektierenden Hintergrund (z.B. bei Gegenlichtaufnahmen), oder vor einem sehr dunklen Hintergrund (z. B. bei nächtlichen Außenaufnahmen)

- Die Status-LED9d leuchtet als Hinweis darauf, dass eine Blitz-Belichtungskorrektur eingestellt werden kann.

EINSTELLEN EINER BLITZ-BELICHTUNGSKORREKTUR

Das Einstellrad 9 so drehen, dass der gewünschte Korrekturwert neben der Status-LED 9d steht.

Wenn Sie wieder unkorrigierte Blitzbelichtungen bekommen möchten, müssen Sie den Korrekturwert zurück auf □ stellen

Tipp:

- Dunkles Motiv vor hellem Bildhintergrund: Positiver Korrekturwert

- Helles Motiv vor dunklem Bildhintergrund: Negativer Korrekturwert

Hinweise:

• Die Beschreibung oben gilt nur für Kameras, die selber keine solche Einstellung erlauben. Bei anderen muss eine Blitz-Belichtungskorrektur an der Kamera eingestellt werden. Lesen Sie dazu bitte die Anleitung der Kamera. Im letzteren Fall sind Blitzbelichtungs-Korrektureinstellungen am Blitzgerät unwirksam.
• Eine Korrektur der Blitzbelichtung durch Verändern der Objektivblende ist nicht möglich, da die Belichtungsautomatik der Kamera die geänderte Blende wiederum als normale Arbeitsblende betrachtet.
• Beim Einstellen eines Korrekturwertes ändert sich die Reichweite nach folgendem Muster: Positiver Korrekturwert = geringere Reichweite Negativer Korrekturwert = größere Reichweite Siehe dazu auch die Leitzahl-Tabelle im Anhang.

VIDEOUCHTE -

Immer mehr Kameras sind mit einer Video-Aufnahmefunktion ausgestattet. Deshalb bietet dieses Blitzgerät alternativ zur Blitzfunktion eine integrierte Videoleuchte 2.

- Die Status-LED 9b leuchtet als Hinweis darauf, dass die Leuchtstärke geregelt werden kann.

Einstellen der Leuchtstärke

Das Einstellrad 9 so drehen, dass die gewünschte Leistungsstufe neben der Status-LED 96 steht Mit Lithium-Batterien beträgt die Leuchtdauer bei maximaler Helligkeit (d.h. bei Einstellung auf 1) ca. 3,5 Stunden.

MANUELLER BLITZBETRIEB - M

Im manuellen Blitz-Betrieb wird vom Blitzgerät ungeregelt die volle Energie abgestrahlt. Die Anpassung an die Aufnahmesituation kann z.B. gemäß Leitzahlrechnung durch die Blendeneinstellung an der Kamera oder durch Auswahl einer geeigneten manuellen Teillichtleistung erfolgen. Der Teillicht-Einstellbereich erstreckt sich von voller Leistung bis zu 1/256 (entspricht 8 Blendenstufen).

- Die Status-LED 9b leuchtet als Hinweis darauf, dass die Blitzleistung eingestellt werden kann.

Einstellen einer Teillicht-Leistungsstufe

Das Einstellrad 9 so drehen, dass die gewünschte Leistungsstufe neben der Status-LED 9b steht. Wenn Sie wieder volle Leistung bekommen möchten, müssen Sie den Leistungswert zurück auf 1 stellen.

KABELLOSER BETRIEB - SD/SF

Mit diesen beiden Betriebsarten kann das Blitzgerät kabellos durch das Blitzlicht eines anderen, auf der Kamera angesetzten, bzw. mit der Kamera verbundenen Haupt-Blitzgeräts ausgelöst werden.

Die zwei Varianten dienen dazu, die Auslösung darauf abstimmen, ob das mit der Kamera verbundene Haupt-Blitzgerät mit Vorblitz arbeitet - SD, oder ohne - SF. Dadurch kann sichergestellt werden, dass das nicht verbundene Blitzgerät auf jeden Fall erst durch den Hauptblitz ausgelöst wird.

Beide Varianten entsprechen bezüglich der Steuerung der Blitzbelichtung der Betriebsart M, d.h. vom Blitzgerät wird ungeregelt die volle Energie abgestrahlt. Auch die Einstellung von Teillicht-Leistungsstufen ist gleich.

- Die Status-LED (9b) leuchtet weiß als Hinweis darauf, dass die Blitzleistung eingestellt werden kann.

Anwendung

1. Blitzgerät in den mitgelieferten Standfuß setzen. Ggf. den Standfuß mit Hilfe seines Stativgewindes auf einem Stativ befestigen.
2. Den Hauptkörper des Blitzgeräts mit seinem Sensor 3 auf das Haupt-Blitzgerät ausrichten, und den Reflektorkopf 1 wie gewünscht ausrichten.
3. An der Kamera einen der beiden Belichtungs-Betriebsarten A (Zeitautomatik) oder M (manuelle Steuerung), sowie die gewünschte Blende, bzw. bei M auch die gewünschte Verschlusszeit einstellen.

Die Anpassung an die Aufnahmesituation kann z.B. durch die Blendeneinstellung an der Kamera oder durch Wahl einer entsprechenden Leistungsstufe angepasst werden.

Hinweise:

• Stellen Sie am Blitzgerät SO ein und lösen Sie am Haupt-Blitzgerät einen Testblitz aus, um festzustellen, ob es mit oder ohne Vorblitz arbeitet, Löst das Blitzgerät nicht aus, müssen Sie auf SF wechseln.
• Es sind zumeist mehrere Test-Aufnahmen mit unterschiedlichen Positionierungen des Blitzgeräts, Ausrichtungen des Reflektorkopfs und Einstellungen der Geräte erforderlich, um die gewünschte Ausleuchtung zu erzielen. Bei sehr hellem Umgebungslicht kann es dennoch unmöglich sein, eine angemessene Blitzausleuchtung zu erzielen.
  • Die AF-Vorblitzfunktion der Kamera muss ausgeschaltet sein.
• Der Zoom-Reflektor wird automatisch auf 24 mm eingestellt, Sie können aber auch manuell eine der anderen Brennweiten wählen (s. S. 12).
• Falls mehrere Blitzgeräte dieses Typs kamerafern eingesetzt werden sollen, müssen sie alle auf die gleiche Betriebsart gestellt werden.

Wichtig:

Setzen Sie das Blitzgerät nicht auf metallische Halterungen, die einen Kurzschluss verursachen, und es damit beschädigen können.

SYNCHRONISATION

Die Blitz-Synchronzeit (kürzest-mögliche Verschlusszeit für Blitzaufnahmen) wird den Belichtungs-Betriebsarten der Kamera, d.h. mit Programmautomatik (P), Blendenautomatik (S/T), Zeitautomatik (A) und manueller Einstellung (M) automatisch eingestellt. Mit S/T und M können Sie auch längere Verschlusszeiten verwenden.

Darüber hinaus ist in den Betriebsarten A, TTL und M des Blitzgeräts mit entsprechend ausgestatteten Kameras auch der Blitzbetrieb mit kürzeren Verschlusszeiten möglich (HSS). Weitere, ggf. an der Kamera eingestellte Blitz-bezogene Funktionen wie Langzeit-Synchronisation, Synchronisation auf das Ende der Belichtung und Vorblitze gegen den „rote-Augen-Effekt“ sind ebenfalls möglich.

Einzelheiten zu diesen Kamera-Funktionen entnehmen Sie bitte der Anleitung der verwendeten Kamera.

WEITERE EINSTELLUNGEN/FUNKTIONEN

INDIREKTES BLITZEN

Durch indirektes Blitzen wird das Motiv weicher ausgeleuchtet und eine ausgeprägte Schattenbildung verringert. Zusätzlich wird der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund verringert.

Für indirektes Blitzen ist der Reflektorkopf 1 des Blitzgerätes horizontal und vertikal schwenkbar.

Horizontal: in beiden Richtungen in rastenden 30°-Schritten bis maximal 180°

Vertikal: nach oben in rastenden 15°-Schritten von 45° bis 90°

Hinweise:

• Zur Vermeidung von Farbstichen in den Aufnahmen sollte die Reflexfläche farbneutral, bzw. weiß sein.
• Beim Schwenken des Reflektors ist darauf zu achten, dass um mindestens 60° geschwenkt/gedreht wird, wenn kein direktes Licht vom Reflektor auf das Motiv fallen soll.
  Bei geschwenktem Reflektorkopf wird der Zoom-Reflektor in den Betriebsarten mit automatischer Verstellung (s. S. 12) zu diesem Zweck in die 70 mm-Position gestellt.

Indirektes Blitzen mit der integrierten Reflektorkarte

Durch indirektes Blitzen mit der integrierten Reflektorkarte 1b kann eine leichte Aufhellung mit sehr weichem Schattenverlauf erzielt werden. Der nur sehr kleine nach vorne gerichtete Lichtanteil hat noch weitere Vorteile: Er erzeugt Glanzlichter in den Augen, verringert oder vermeidet sogar dabei den „rote-Augen-Effekt“, und erlaubt Blitzaufnahmen ohne Blendung aus kürzeren Entfernungen.

Reflektorkarte herausziehen/einschieben

Reflektorkarte aus ihrer Ruheposition nach vorne bis zum Anschlag herausziehen, d.h. bis sie in dieser Position einrastet.

Zum Einschieben muss sie lediglich aus ihrer eingerasteten Arbeitsposition etwas nach hinten geschoben werden.

Sie fährt daraufhin selbständig in ihre Ruheposition zurück.

Anwendung

Reflektorkopf um 90° nach oben schwenken.

Hinweise:

• Beachten Sie die erheblich geringere Blitz-Reichweite. Es empfiehlt sich, die Ausleuchtung durch Probeaufnahmen vorab zu prüfen.
• Die integrierte Weitwinkel-Streuscheibe kann nicht gleichzeitig eingesetzt werden, d.h. sie muss sich in ihrer Ruheposition befinden.

AUFSTECK-STREUSCHEIBE

Die Aufsteck-Streuscheibe im Lieferumfang ^11 bewirkt eine deutlich breitere und weichere Verteilung des abgegebenen Lichts. Dies können Sie beispielsweise für Aufnahmen von Motiven aus kurzen Abständen nutzen, oder um harte Schatten zu vermeiden.

Aufsetzen/Abnehmen

1. Aufsteck-Streuscheibe parallel zum Reflektorkopf 1 und mit ihrer schrägen Rückseite parallel zur Front des Reflektorkopfs ausrichten, und
2. bis zum Anschlag aufschieben

Zum Abnehmen an den beiden seitlichen Ausbuchtungen fassen und abziehen.

Hinweis:

Die Aufsteck-Streuscheibe kann gemeinsam mit der Reflektorkarte 1b verwendet werden.

Aufnahmeformat

Bei einigen Digitalkameras kann das Blitzgerät die Brennweiten-Anzeige für die Position des Reflektors dem Aufnahmeformat (=Sensorformat) anpassen. Diese Funktion setzt Kameras voraus, die Brennweiten-Infos an das Blitzgerät übertragen.

AF-HILFSLICHT

Die Autofokus-Messsysteme von Kameras sind auf Kontrast am Motiv angewiesen. Ist der Kontrast auf Grund mangelnder Helligkeit zu gering, schalten diese Kameras ein AF-Hilfslicht hinzu. Mit aufgesetztem Blitzgerät und entsprechend ausgestatteten Kameras wird das im Blitzgerät eingebaute AF-Hilfslicht aktiviert. Dieses projiziert ein Streifenmuster auf das Motiv, auf das die Kamera dann scharf stellt.

Die Reichweite beträgt ca. 0,7 bis 5 m (mit 50 mm-Objektiv). Damit das AF-Hilfslicht von der Kamera aktiviert werden kann, muss an der Kamera die Autofokus-Betriebsart „Single-AF (S-AF)“ eingestellt sein, und das Blitzgerät muss Blitzbereitschaft anzeigen.

Einige Kameratypen unterstützen nur das Kamera-interne AF-Hilfslicht. Das AF-Hilfslicht des Blitzgerätes wird in solchen Fällen nicht aktiviert (s. Kamera-Anleitung).

Hinweise:

• Objektive geringer Lichtstärke (größte Anfangsblendenöffnung ≥5,6) schränken die Reichweite des AF-Hilfslichts zum Teil erheblich ein.
• Bei kurzen Motivabständen in Verbindung mit Objektiven größerer Länge kann das AF-Hilfslicht ggf. abgeschattet werden. In solchen Fällen ist der AF-Betrieb nicht möglich.

ANHANG

WARTUNG UND PFLEGE

Die Reinigung des Blitzgeräts sollte mit einem trockenen, weichen Reinigungstuch (z.B. Mikrofasertuch) erfolgen. Bei stärkeren Verschmutzungen kann die Reinigung mit einem nur leicht angefeuchteten, weichen Tuch erfolgen.

Wichtig:

Verwenden Sie niemals Reinigungsflüssigkeit. Sollte Reinigungsflüssigkeit in das Gerät eindringen, können die dort befindlichen Bauteile irreparabel beschädigt werden.

FORMIEREN DES BLITZKONDENSATORS

Der im Blitzgerät eingebaute Blitzkondensator erfährt eine physikalische Veränderung, wenn das Gerät längere Zeit nicht eingeschaltet wird. Aus diesem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Minuten einzuschalten. Die Stromquellen müssen dabei so viel Energie liefern, dass die Blitz-Bereitschaftsanzeige längstens 30 s nach dem Einschalten aufleuchtet.

HILFE BEI STÖRUNGEN

Sollte es einmal vorkommen dass z.B. das Blitzgerät nicht wie erwartet funktioniert, so schalten Sie es für ca. 10 s mit dem Hauptschalter aus. Überprüfen Sie die korrekte Lage des Blitzgerätefußes im Zubehörschuh der Kamera und die Kamera-Einstellungen. Tauschen Sie die Batterien bzw. Akkus gegen neue bzw. frisch geladene aus. Das Blitzgerät sollte nach dem Einschalten wieder „normal“ funktionieren. Ist dies nicht der Fall, wenden Sie sich bitte an Ihren Fachhändler. Nachfolgend sind einige Probleme aufgeführt, die in der Blitz-Praxis auftreten können. Unter den jeweiligen Punkten sind mögliche Ursachen bzw. Abhilfen für diese Probleme aufgeführt.

Das AF-Hilfslicht des Blitzgerätes wird nicht aktiviert

• Das Blitzgerät ist nicht blitzbereit.
• Die Kamera arbeitet nicht in der Betriebsart „Single-AF (S-AF)“.
• Die Kamera unterstützt nur das eigene, interne AF-Hilfslicht.
  Verschiedene Kameratypen unterstützen nur mit dem mittigen AF-Sensor der Kamera das AF-Hilfslicht im Blitzgerät.
  Wird ein außermittiger AF-Sensor gewählt, so wird das AF-Hilfslicht im Blitzgerät nicht aktiviert!
  → Mittigen AF-Sensor aktivieren!

Die Zoom-Position des Reflektors wird nicht automatisch der aktuellen Zoom-Position des Objektivs angepasst

• Die Kamera überträgt keine Daten an das Blitzgerät.
• Es findet kein Datenaustausch zwischen Blitzgerät und Kamera statt.
  → Kamera-Auslöser antippen
• Die Kamera ist mit einem Objektiv ohne Datenübertragungs-Schnittstelle ausgerüstet.
• Der Reflektorkopf ist aus seiner Normalposition geschwenkt.
• Die Weitwinkel-Streuscheibe ist vor dem Reflektor geklappt, bzw. die Aufsteck-Streuscheibe ist aufgesetzt.

Es findet keine automatische Umschaltung auf die Blitz-Synchronzeit statt

• Die Kamera, bzw. das verwendete Objektiv hat einen Zentralverschluss (die meisten Kompaktkameras).
  → Die Umschaltung auf die Synchronzeit ist nicht erforderlich.
• Das Blitzgerät arbeitet mit Kurzzeit-Synchronisation (HSS). Dabei findet keine Umschaltung auf die Synchronzeit statt.
  – Die Kamera arbeitet mit Verschlusszeiten, die länger als die Blitzsynchronzeit ist.
  In Abhängigkeit von der Belichtungs-Betriebsart der Kamera wird dabei nicht auf die Blitz-Synchronzeit umgeschaltet (s. Kamera-Anleitung).

Die Aufnahmen sind zu dunkel

• Das Hauptmotiv liegt außerhalb der Reichweite des Blitzgerätes. Beachten Sie: Beim indirekten Blitzen verringert sich die Reichweite des Blitzgerätes.
• Das Motiv enthält sehr helle oder reflektierende Bildpartien. Dadurch wird das Messsystem der Kamera getäuscht.
  → Blitz-BetriebsartTTL verwenden und eine positive Blitz-Belichtungskorrektur einstellen, z.B. +1 EV

Die Aufnahmen sind zu hell

• Der Abstand zum Hauptmotiv ist zu gering, oder es ist überdurchschnittlich hell/reflektiert stark.
  → Blitz-BetriebsartITL verwenden und eine negative Blitz-Belichtungskorrektur einstellen, z.B. -1 EV Oder die eingebaute Reflektorkarte/die Aufsteck-Streuscheib im Lieferumfang einsetzen.

ERSATZTEILE
BEST.-NR.

Aufsteck-Streuscheibe 422-310.003-006

Standfuß 422-310.003-005

Tasche 439-600.243-000

TECHNISCHE DATEN

Leitzahl siehe Tabelle, hintere Umschlag-Innenseite

Blitz-Betriebsarten A und TTL mit automatischer TTL-Blitzbelichtungssteuerung, M, Sd, Sf mit fester Blitzstärke, ■ für Dauerlicht

Blitz-Belichtungskorrekturen ±2 EV in 1/2 EV-Stufen (mit TTL), ■Video)

Manuelle Teillichtleistungen 1/1 - 1/256 (mit M, Sd, Sf)

Blitzleuchtzeiten 1/800 s bei Vollenergie (mit M, Sd, Sf), 1/800 - 1/20000 s bei Automatik (mit A, TTL)

Videolicht-Leuchtzeit ca. 3,5 Stunden bei frischen Batterien und maximaler Helligkeit

Farbtemperatur ca. 5600 K bei voller Leistungsabgabe

ISO-Arbeitsbereich ISO 50 bis ISO 50000

Blitzanzahlen/Blitzfolgezeit (min.-max., je nach Akku-/Batterietyp und Blitz-Betriebsart) 220-1700/0,1-4 s

Ausleuchtung des Zoom-Reflektors für 24/28/35/50/70/80/105 mm. Einstellung durch Leuchtfarbe einer LED angezeigt, ab 16mm mit integrierter Weitwinkel-Streuscheibe, je nach Blitz-Betriebsart automatische oder manuelle Einstellung

Schwenkbereiche/Raststellungen des Reflektorkopfes

Vertikal: 45^ , 60^ , 75^ , 90^

Horizontal in beiden Richtungen: 30°, 60°, 90°, 120°, 150°, 180°

AF-Hilfslicht Automatische Aktivierung, Arbeitsbereich ca. 0,7 - 5 m

Sonderfunktionen HSS-Blitzen mit kurzen Verschlusszeiten (mit entsprechend ausgestatteten Kameras), Kurzzeit-Blitzsynchronisation; Synchronisation auf den Anfang oder das Ende der Belichtung, Langzeit-Blitzsynchronisation, Verringerung des rote-Augen-Effekts (mit entsprechend ausgestatteten Kameras, dort einzustellen), kabelloses Blitzen mit Auslösung durch Lichtimpuls von Führungs-Blitzgerät, schaltbar für Auslösung mit oder ohne Vorblitz

Stromversorgung Alkali-Mangan-Batterien 1,5 V, Typ IEC LR6 (AA/Mignon), oder Lithium-Batterien 1,5 V, Typ IEC FR6 (AA/Mignon), oder Nickel-Metall-Hydrid Akkus 1,2 V, Typ IEC HR6 (AA/Mignon), jeweils 4 St.

Energiesparsystem Nach 2/5 min (je nach Blitz-Betriebsart) automatische Umschaltung in den Bereitsschaftsbetrieb, nach 60 min Ausschaltung

Abmessungen (B x H x T) ca. 61 x 85 x 85 mm (Reflektorkopf nach vorne)/61 x 133 x 57 mm (Reflektorkopf nach oben)

Gewicht (ohne Stromquellen) ca. 200 g

Lieferumfang Blitzgerät mit Aufsteck-Streuscheibe, Standfuß, Tasche, Anleitung

LEICA PRODUCT SUPPORT

Anwendungstechnische Fragen zu den Leica Produkten einschließlich der ggf. mitgelieferten Software beantwortet Ihnen schriftlich, telefonisch oder per E-Mail die Product Support-Abteilung der Leica Camera AG. Auch für Kaufberatungen und die Bestellung von Anleitungen ist er Ihr Ansprechpartner.

Alternativ können Sie Ihre Fragen ebenso über das Kontaktformular auf der Website der Leica Camera AG an uns richten.

Leica Camera AG

Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen stehen Ihnen die Customer Care-Abteilung der Leica Camera AG oder der Reparaturdienst einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone]

Telefax: [phone]

[e-mail]

FOREWORD

Dear Customer,

Volautomatisch: A 87

Volautomatisch: TTL 87

Lichtsterkte instellen 88

Handmatige flitsmodus: M 89

Deellichtvermogenniveau instellen 89

Snoerloze modus ....89

Synchronisatie 90

Technische gegevens 95

Leica service-adressen 96

Richtwaardentabel ......Appendix

Opmerking:

MILIEUVRIENDELIJK AFVOEREN VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR
