TC-LD 40 R - Laser-Entfernungsmesser EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Laser-Entfernungsmesser
Marke	Einhell
Modell	TC-LD 40 R
Stromversorgung	2 AAA-Batterien 1,5 V (LR03)
Laserklasse	2
Laserwellenlänge	630-640 nm
Reichweite (ca.)	ca. 40 m
Genauigkeit (ca.)	±2 mm
Messfunktionen	Distanz, Fläche, Volumen, Dauermessung (min/max)
Referenzpunkte	Vorder- oder Hinterkante des Geräts
Abmessungen (ca.)	ca. 100 x 50 x 25 mm
Gewicht (ca.)	ca. 100 g (ohne Batterien)
Lieferumfang	Gerät, Tasche, Bedienungsanleitung
Pflege und Reinigung	Mit einem feuchten Tuch und etwas Seife reinigen; Wasser im Inneren vermeiden
Lagertemperatur	5 bis 30 °C, trockener und dunkler Ort
Wartung	Keine zu wartenden Innenteile
Lasersicherheitshinweise	Nicht direkt in den Strahl blicken; Klasse 2
Sicherheitshinweise für Batterien	Polarität beachten; alle Batterien gleichzeitig ersetzen; nicht wiederaufladen
Entsorgung	Nicht mit dem Hausmüll entsorgen; WEEE-konformes Recycling

Häufig gestellte Fragen - TC-LD 40 R EINHELL

Wie schalte ich das Entfernungsmessgerät ein und aus?

Drücken Sie kurz die Taste A (Ein/Aus/Messen) um den Laser einzuschalten. Halten Sie die Taste A etwa 1 Sekunde lang gedrückt, um das Gerät auszuschalten.

Wie ändere ich den Messreferenzpunkt?

Halten Sie die Taste B gedrückt, bis sich der Referenzpunkt ändert. Sie können zwischen der Vorder- oder Hinterkante des Geräts wählen.

Wie messe ich eine einfache Distanz?

Schalten Sie das Gerät mit Taste A ein, wählen Sie den Referenzpunkt (Taste B), drücken Sie A, um den Laser einzuschalten, zielen Sie auf das Ziel, drücken Sie dann erneut A, um die Messung durchzuführen. Das Ergebnis wird in Metern angezeigt.

Wie messe ich eine Fläche?

Wählen Sie die Flächenfunktion durch einmaliges Drücken von B. Messen Sie die Länge (drücken Sie A, zielen Sie, drücken Sie A), dann messen Sie die Breite auf die gleiche Weise. Das Ergebnis in m² wird automatisch angezeigt.

Wie messe ich ein Volumen?

Wählen Sie die Volumenfunktion durch zweimaliges Drücken von B. Messen Sie nacheinander Länge, Breite und Höhe (drei separate Messungen). Das Volumen in m³ wird angezeigt.

Wie verwende ich die Dauermessung (min/max)?

Wählen Sie die Dauermessung durch dreimaliges Drücken von B. Der Laser bleibt eingeschaltet und zeigt in Echtzeit die gemessene Distanz sowie die vorherigen Min- und Max-Werte an.

Was tun, wenn der Laser nicht angeht?

Überprüfen Sie, ob die Batterien richtig eingelegt und in gutem Zustand sind. Stellen Sie sicher, dass der Deckel des Batteriefachs fest geschlossen ist. Ersetzen Sie die Batterien bei Bedarf.

Wie reinige ich das Entfernungsmessgerät?

Verwenden Sie ein feuchtes Tuch mit etwas milder Seife. Lassen Sie kein Wasser ins Innere eindringen. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Wie lagere ich das Gerät?

Bewahren Sie es an einem dunklen, trockenen und frostfreien Ort außerhalb der Reichweite von Kindern auf. Die ideale Temperatur liegt zwischen 5 und 30 °C. Verwenden Sie die mitgelieferte Tasche.

Welche Sicherheitsvorkehrungen sind beim Laser zu beachten?

Blicken Sie niemals direkt in den Strahl. Richten Sie den Laser nicht auf Personen, Tiere oder reflektierende Oberflächen. Der Laser ist der Klasse 2 und kann bei direkter Einwirkung die Augen schädigen.

BEDIENUNGSANLEITUNG TC-LD 40 R EINHELL

D Originalbetriebsanleitung Laser-Distanzmesser

Art.-Nr.: 22.700.78 I.-Nr.: 21013

1

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 9)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Spezielle Hinweise zum Laser

Vorsicht: Laserstrahlung Nicht in den Strahl blicken Laserklasse 2

• Niemals direkt in den Strahlengang blicken.
- Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.

• Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.
  • Lasermodul niemals öffnen.
• Es ist nicht erlaubt Veränderungen am Laser vorzunehmen um die Leistung des Lasers zu erhöhen.
• Der Hersteller übernimmt keine Haftung für Schäden die durch Nichtbeachtung der Sicherheitshinweise entstehen.

Sicherheitshinweise zu den Batterien Nutzung der Batterien

Das Einsetzen von Batterien bei eingeschaltetem Laser kann zu Unfällen führen.
- Bei ungeeigneter Benutzung kann es zum Auslaufen der Batterien kommen. Vermeiden Sie Kontakt mit der Batterieflüssigkeit. Falls Sie in Kontakt mit Batterieflüssigkeit kommen sollten, reinigen Sie den Körperteil mit fließendem Wasser. Sollte Batterieflüssigkeit in die Augen geraten, sollten Sie zusätzlich sofort einen Arzt aufsuchen.
• Ausgelaufene Batterieflüssigkeit kann zu Hautreizungen und Verbrennungen führen.
- Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aus.
- Laden Sie Batterien niemals wieder auf, die nicht dafür geeignet sind. Explosionsgefahr!
- Halten Sie Batterien von Kindern fern, schließen Sie sie nicht kurz oder nehmen Sie sie nicht auseinander.
- Suchen Sie sofort einen Arzt auf, wenn eine Batterie verschluckt wurde.
- Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf.
- Achten Sie beim Einlegen auf die richtige Polarität.
- Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr.
- Tauschen Sie immer alle Batterien gleichzeitig aus.
- Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.
- Stellen Sie sicher, dass das Gerät nach Gebrauch abgeschaltet ist.
- Entfernen Sie die Batterien bei längerer Nichtverwendung aus dem Gerät.

D

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

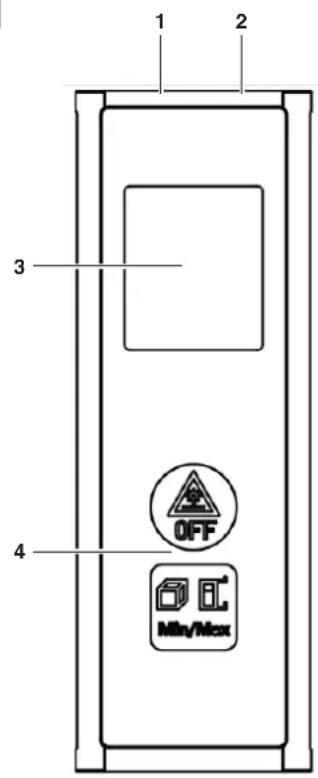

1. Sensor
2. Laser
3. Display
4. Tastenfeld

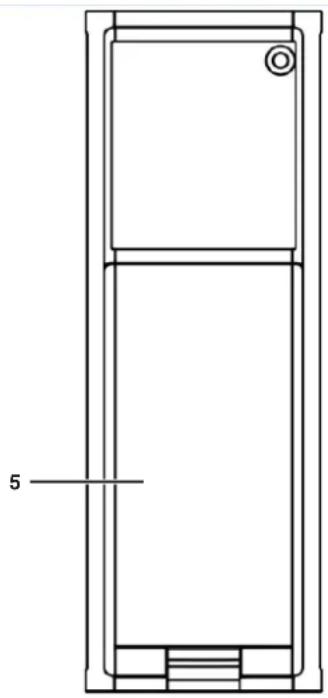

5. Batteriefachabdeckung

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Laserdistanzmesser
• Tasche
• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Der Laser ist zum Messen von Distanzen, Flächen und Volumen geeignet.

Das Gerät darf nur nach dieser Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden

Tätigkeiten eingesetzt wird.

4. Technische Daten

Reichweite: 0,05 - 40 m

Genauigkeit: +/- 3 mm / 40 m

Stromversorgung: .....2x 1,5V, Typ AAA (LR03)

Laserklasse: 2

Wellenlänge Laser: 630-640 nm

5. Vor Inbetriebnahme

Batterien einsetzen/wechseln (Bild 2)

• Schalten Sie das Gerät aus.
- Entfernen Sie die Batteriefachabdeckung (5), indem Sie den Verschluss (a) nach Innen drücken und die Batteriefachabdeckung nach oben klappen.
- Legen Sie die Batterien ein, achten Sie dabei auf die richtige Polarität.
- Setzen Sie die Batteriefachabdeckung wieder ein und achten Sie darauf, dass der Verschluss einrastet.

6. Bedienung

Hinweis!

Messweite und die Messgenauigkeit können von Umgebungseinfl üssen wie z. B. Sonnenlicht oder durch schlechten Reflexionsgrad beeinflusst werden und beeinträchtigen das Messergebnis.

6.1 Erklärung der Funktionstasten (Bild 3)

A Ein-/Aus-/Mess-Taste

B Messoptionen-Taste / Auswahl des Distanzmess-Bezugszpunktes

6.2 Laser Ein-/Ausschalten

• Drücken Sie die Ein-/Aus-/Mess-Taste (A), um den Laser einzuschalten.
• Drücken und halten Sie für etwa 1 Sekunde die Ein-/Aus-/Mess-Taste (A), um den Laser auszuschalten.

D

6.3 Bezugspunkt einstellen (Bild 3 - 4)

Es kann von 2 verschiedenen Bezugspunkten am Gerät gemessen werden. Halten Sie dazu die Taste B gedrückt, bis sich der Bezugspunkt ändert. Wählen Sie somit den gewünschten Bezugspunkt aus.

• Bezugspunkt Vorderkante (siehe Bild 4)
• Bezugspunkt Hinterkante (siehe Bild 4)

6.4 Messfunktionen verwenden

Hinweis

Nach Abschluss einer Messung schaltet sich der Laserstrahl automatisch aus. Drücken Sie die Einschalt-/ Mess-Taste.

6.4.1 Funktion: „Einfache Distanz messen“

„Kein Symbol“ (Bild 5)

Vorgehensweise:

• 1x Taste A drücken: Gerät einschalten
• eventuell Taste B länger drücken: Bezugszpunkt am Gerät wählen
- 1x Taste A: Laser einschalten - Laser ausrichten
- 1x Taste A: Messen → Ergebnis wird unten in m angezeigt

6.4.2 Funktion: „Flächen messen“

„Symbol ☐“ (Bild 6)

Vorgehensweise:

• 1x Taste A drücken: Gerät einschalten
• 1x Taste B: Funktion auswählen
• eventuell Taste B länger drücken: Bezugszpunkt am Gerät wählen
• 1x Taste A: Laser einschalten
• Laser ausrichten
• 1x Taste A: Flächenlänge messen
• 1x Taste A: Laser einschalten
- Laser ausrichten
- 1x Taste A: Flächenbreite messen → Ergebnis wird unten in m² angezeigt

6.4.3 Funktion: „Volumen messen“

,Symbol " (Bild 7)

Vorgehensweise:

• 1x Taste A drücken: Gerät einschalten
• 2x Taste B: Funktion auswählen
• eventuell Taste B länger drücken: Bezugszpunkt am Gerät wählen
• 1x Taste A: Laser einschalten
- Laser ausrichten
• 1x Taste A: Raumlänge messen
• 1x Taste A: Laser einschalten
• Laser ausrichten
• 1x Taste A: Raumbreite messen
• 1x Taste A: Laser einschalten
• Laser ausrichten
- 1x Taste A: Raumhöhe messen → Ergebnis wird unten in m³ angezeigt

6.4.4 Funktion: „Fortlaufende Distanz messen (min/max)“ „Symbol|→|“ (Bild 8 / 8a / 8b)

Vorhehensweise:

• 1x Taste A drücken: Gerät einschalten
• 3x Taste B: Funktion wählen
• eventuell Taste B länger drücken: Bezugspunkt auswählen
- → Oben wird das bisher größte Messergebnis in m angezeigt
→ In der Mitte wird das bisher kleinste Messergebnis in m angezeigt.
→ Unten wird das aktuelle Messergebnis in Echtzeit angezeigt

7. Reinigung, Wartung und Ersatzteilbestellung

7.1 Reinigung

Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche und halten Sie den Laserdistanzmesser stets sauber. Tauchen Sie das Messwerkzeug nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie für das Reinigen des Geräts bei leichten Verschmutzungen keine Reinigungs- oder Lösungsmittel sondern wischen Sie es mit einem feuchten Tuch ab. Die Empfangslinse muss mit großer Sorgfalt gepfl egt werden.

7.2 Wartung

Im Geräteinneren befin den sich keine weiteren zu wartenden Teile.

-7-

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
  • Artikelnummer des Gerätes
  • Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter

www.Einhell-Service.com

Tipp! Für ein gutes Arbeits- ergebnis empfehlen wir

hochwertiges Zubehör von

kwb ! www.kwb.eu

[e-mail]

8. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

-8-

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemöglichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten.

-9-
