BEDIENUNGSANLEITUNG SPY-C LOGICOM

1 - Vorsichtsmaßnahmen 39 2 – Vorsichtsmaßnahmen für die Batterien 39 3 – Hinweise bei Epilepsie 40 4 – Technische Merkmale 41 5 – Schematische Darstellung 42 6 – Inbetriebnahme des Spy-C Tank 43 8 – Betätigung per Smartphone oder Tablet 44 8.1 - Interface 44 8.2 - Navigation 45 8.3 - Schwerkraftmodus 46 8.4 - Kamerabewegung 46 8.5 - Fotografieren 46 8.6 - Videoaufzeichnung 47 8.7 – Streckenverlauf speichern und auslesen 47 8.8 - Nachtsichtgerät 48 8.9 – Einschalten des Lautsprechers 48 8.10 – Einschalten der abgesetzten Lautsprecher 48 8.11 - Batterieanzeige 49 8.12 - Zoom 49 8.13 – LED-Zustände 49 9 - Reset 50 10 – Pflege und Wartung 50 11 - FAQ 50 12 – Impressum 52

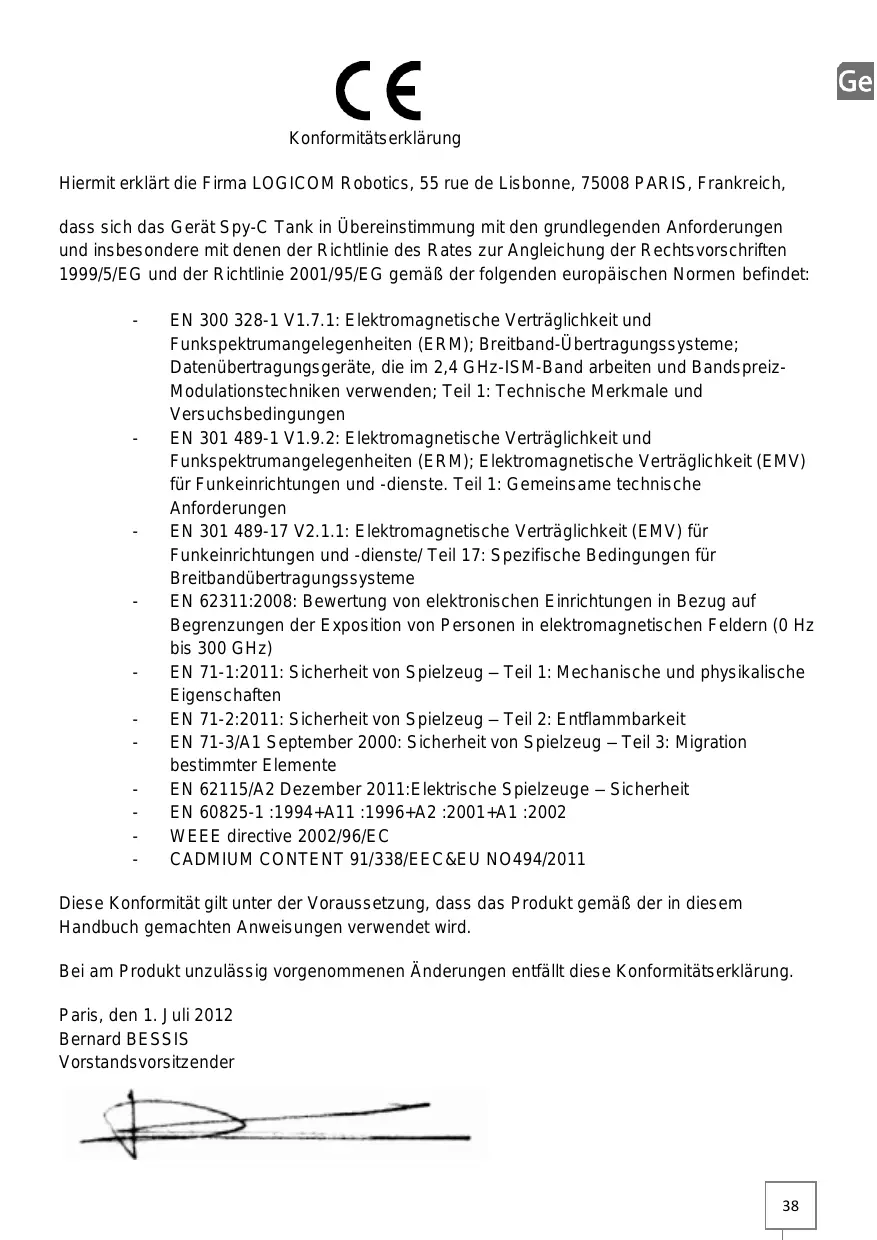

Konformitätserklärung Hiermit erklärt die Firma LOGICOM Robotics, 55 rue de Lisbonne, 75008 PARIS, Frankreich, dass sich das Gerät Spy-C Tank in Übereinstimmung mit den grundlegenden Anforderungen und insbesondere mit denen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften 1999/5/EG und der Richtlinie 2001/95/EG gemäß der folgenden europäischen Normen befindet: -

EN 300 328-1 V1.7.1: Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM); Breitband-Übertragungssysteme; Datenübertragungsgeräte, die im 2,4 GHz-ISM-Band arbeiten und BandspreizModulationstechniken verwenden; Teil 1: Technische Merkmale und Versuchsbedingungen EN 301 489-1 V1.9.2: Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM); Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste. Teil 1: Gemeinsame technische Anforderungen EN 301 489-17 V2.1.1: Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste/ Teil 17: Spezifische Bedingungen für Breitbandübertragungssysteme EN 62311:2008: Bewertung von elektronischen Einrichtungen in Bezug auf Begrenzungen der Exposition von Personen in elektromagnetischen Feldern (0 Hz bis 300 GHz) EN 71-1:2011: Sicherheit von Spielzeug – Teil 1: Mechanische und physikalische Eigenschaften EN 71-2:2011: Sicherheit von Spielzeug – Teil 2: Entflammbarkeit EN 71-3/A1 September 2000: Sicherheit von Spielzeug – Teil 3: Migration bestimmter Elemente EN 62115/A2 Dezember 2011:Elektrische Spielzeuge – Sicherheit EN 60825-1 :1994+A11 :1996+A2 :2001+A1 :2002 WEEE directive 2002/96/EC CADMIUM CONTENT 91/338/EEC&EU NO494/2011

Diese Konformität gilt unter der Voraussetzung, dass das Produkt gemäß der in diesem Handbuch gemachten Anweisungen verwendet wird. Bei am Produkt unzulässig vorgenommenen Änderungen entfällt diese Konformitätserklärung. Paris, den 1. Juli 2012 Bernard BESSIS Vorstandsvorsitzender

1 - Vorsichtsmaßnahmen             

Bitte lesen Sie diese Anweisungen aufmerksam durch und bewahren Sie sie für spätere Zwecke sorgfältig auf. VORSICHT! Dieses Produkt ist kein Spielzeug und Personen ab 14 Jahren vorbehalten. VORSICHT! Dieses Produkt kann Kleinteile enthalten. Erstickungsgefahr! Von Kindern fernhalten. Das Gerät vom Gesicht fernhalten. Beim Fahren die Finger von den Rädern des Spy-C Tank fernhalten. VORSICHT! Den Spy-C Tank in sicherer Entfernung von Kindern, Tieren und Gegenständen verwenden. Vergewissern Sie sich, dass dem Spy-C Tank keine unüberwindbaren Hindernisse oder zerbrechlichen Gegenstände im Weg stehen. Es empfiehlt sich, den Spy-C Tank nur im Innenbereich zu verwenden. Der Spy-C Tank ist nicht wasserdicht. Vor Sprühnebel, Spritzern, Flüssigkeit schützen und nicht in Wasser eintauchen. Stellen Sie sich nicht auf den Spy-C Tank. Er ist nicht für das Gewicht einer Person ausgelegt. Dringen Sie mit dem Spy-C Tank nicht in die Privatsphäre anderer Personen ein. Die Leistung Ihres Spy-C Tank kann bei abnehmender Batterieladung nachlassen. In der Nähe befindliche WLAN™-Geräte können die Verbindung zwischen dem Spy-C Tank und Ihrem Smartphone oder Tablet beeinträchtigen. Das Gerät von elektromagnetischen Quellen (Fernseher, Lautsprecher o.ä.) fern halten, um Störungen zu vermeiden.

2 – Vorsichtsmaßnahmen für die Batterien  

Batterien in die richtige Polrichtung (+/-) einlegen (sie wird im Batteriefach angezeigt). Batterien nach Gebrauch nicht ins Feuer werfern oder mit normalem Haushaltsabfall entsorgen. Erkundigen Sie sich bei Ihrem Fachhändler nach dem entsprechenden Recycling-Systeml.

Lassen Sie die Batterien nicht an einem Ort, der Kindern oder Tieren zugänglich ist. Bei Verschlucken sofort einen Arzt aufsuchen. Versuchen Sie nicht, die Batterien zu öffnen. Die darin enthaltene Elektrolytflüssigkeit ist ätzend und kann Verbrennungen an Händen, Haut und Augen verursachen. Verwenden Sie ausschließlich neue Batterien vom Typ AA 1,5V. Verwenden Sie nicht gleichzeitig neue und alte Batterie, unterschiedliche Batterietypen oder aufladbare Batterien mit unterschiedlicher Kapazität. Nicht aufladbare Batterien dürfen nicht aufgeladen werden. Die wieder aufladbaren Batterien müssen vor dem Aufladen aus dem Spy-C Tank genommen werden. Aufladbare Batterien müssen unter Aufsicht von Erwachsenen aufgeladen werden. Verbrauchte Batterien dürfen nicht im Spy-C Tank bleiben. Die Pole dürfen nicht kurzgeschlossen werden. Wenn das Gerät längere Zeit nicht verwendet wird, müssen die Batterien aus dem Batteriefach genommen werden. Dieses Logo bedeutet, dass es sich hier um ein elektrisches und/oder elektronisches Gerät handelt, das gesundheits- oder umweltschädliche Gefahrstoffe enthält. Solche Produkte sind entsprechend der Richtlinie 2002/96/EG vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte zu entsorgen. Sie dürfen nicht mit ungetrenntem Haushaltsabfall entsorgt werden, sondern auf Sonderdeponien oder in spezifischen, von den Gebietskörperschaften zur Verfügung gestellten Sammel- und Entsorgungssystemen.

3 – Hinweise bei Epilepsie Vor Gebrauch eines Videospiels aufmerksam durchlesen.

Bei manchen Personen können epileptische Anfälle durch Lichtblitze (wie auf einem Computerbildschirm) oder alltägliche Elemente ausgelöst werden. Diese Gefahr kann von bestimmten Fernsehbildern oder Videospielen ausgehen. Sie kann auch bei Personen ohne medizinische Vorgeschichte, oder solchen, die noch nie einen epileptischen Anfall hatten, bestehen. Wenn Sie oder ein Familienmitgleid bereits Epilepsie-Symptome (Anfall oder Bewusstlosigkeit) bei Lichtblitzen gezeigt haben, wenden Sie sich bitte vor Gebrauch dieses Gerätes an Ihren Arzt. Eltern empfehlen wir, ihre Kinder beim Spielen von Videospielen aufmerksam zu beobachten. Bei ersten Anzeichen von Symptomen wie Schwindel, Sehstörungen, Augen- oder Muskelkrämpfen, Bewusstlosigkeit, Orientierungslosigkeit, unkontrollierten Bewegungen oder Krampfzuständen hören Sie bitte sofort mit dem Spielen auf und suchen Sie einen Arzt auf. Grundsätzlich sind bei Videospielen folgende Vorsichtsmaßnahmen zu treffen:  Verwenden Sie Ihr Tablet oder Ihr Smartphone nicht, wenn Sie müde sind oder an Schlafmangel leiden.  Verwenden Sie das Gerät nur in einem gut beleuchteten Raum.

 Machen Sie jede Stunde 10 bis 15 Minuten Pause. 4 – Technische Merkmale Größe

Länge: 260mm Breite: 200mm Höhe einschl. Antenne: 187mm

6 AA-Batterien (1,5 V) (nicht- im Lieferumfang enthalten)

Bis 1h15 (in Betrieb) Bis 9h (im Standby-Modus)

Kompatibilität WLAN™

Apple™: ab iOS™ 5.0 Android™: ab Android™ 2.2 (CPU: 800MHz & RAM: 512Mb) Reichweite: 20 m in Innenräumen ohne Hindernisse bzw. 60 m im freien Feld Standard: 802,11 b/g/n

Bewegliche Kamera Videoformat

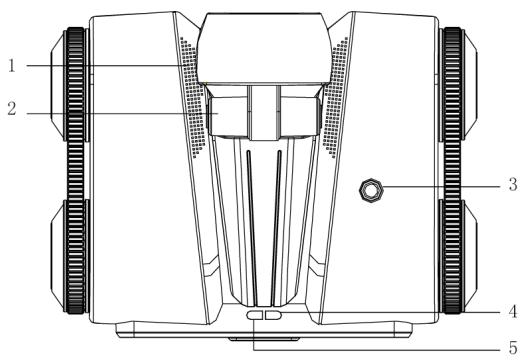

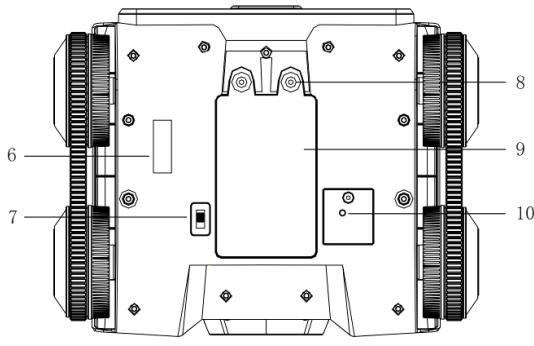

5 – Schematische Darstellung 1- Lautsprecher

6- WLAN™-ID (SSID) des Spy-C Tank

2- Drehachse der Kamera Tank

8- Schraube zum Öffnen des Batteriefachs

4- LED für die Batterieanzeige

5- LED für den WLAN™Anschluss des Spy-C Tank

7- Ein-/Aus-Schalter des Spy-C

6 – Inbetriebnahme des Spy-C Tank 1) Laden Sie die App Spy-C Tank auf App Store™ oder Play Store™ herunter.

Hinweis: Es existiert derzeit eine Version für Android™ 2.2/2.3 und eine für Android™ 3.0 und darüber. Bitte wählen Sie mit Hilfe der Beschreibungen der beiden Apps auf Play Store™ diejenige aus, die Ihrem Android™ entspricht. Die Version Ihres Smartphone oder Tablet finden Sie in deren Gebrauchsanleitung.

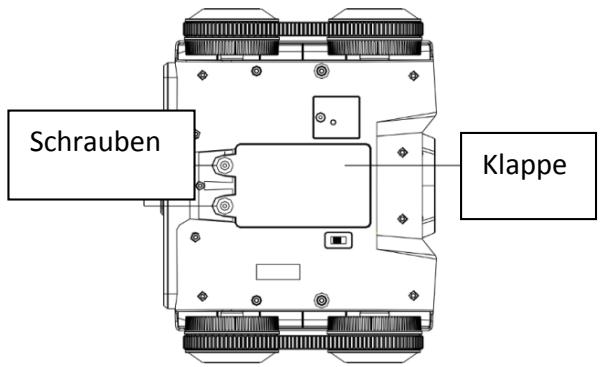

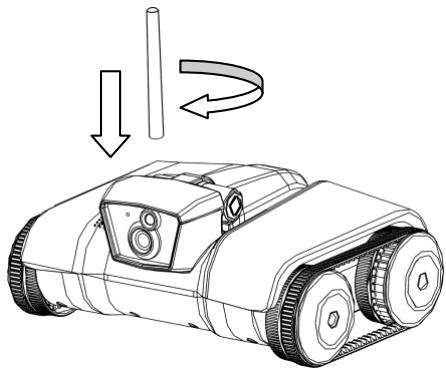

2) Öffnen Sie die Klappe des Batteriefaches unter dem Gerät mit einem Schraubendreher. 3) Legen Sie 6 AA-Batterien 1,5V ein. Polrichtung beachten. 4) Schließen Sie die Klappe wieder und drehen Sie die Schrauben fest. 5) Setzen Sie die Antenne auf den Spy-C Tank

7 - Einschalten 1- Betätigen Sie den Ein-/Aus-Schalter auf der Unterseite des Spy-C Tank (siehe Kapitel Schematische Darstellung). 2- Aktivieren Sie den WLAN™ im Einstellungsmenü Ihres Smartphone oder Tablet (bei jedem Gerät anders, bitte die jeweilige Gebrauchsanleitung beachten). 3- Wählen Sie die WLAN™-ID Ihres Spy-C Tank in der Liste der verfügbaren WLAN™. Hinweis: Diese ID, die mit SPY-C_ anfängt, steht auf einem Aufkleber unter Ihrem Gerät (siehe Kapitel Schematische Darstellung) 4- Starten Sie die Spy-C Tank-App:

5- Sie können jetzt die Spy-C Tank-Interface verwenden. Diese Schritte müssen bei jedem Login des Spy-C Tank wiederholt werden.

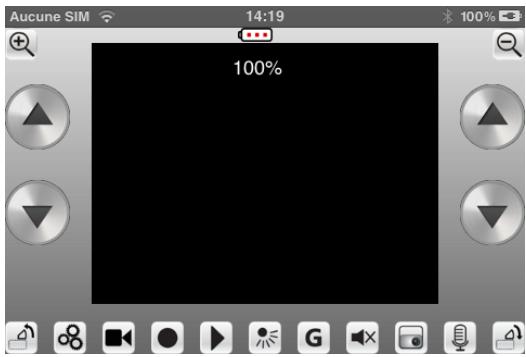

8 – Betätigung per Smartphone oder Tablet 8.1 - Interface In der folgenden Tabelle sind die einzelnen Betätigungsmöglichkeiten zusammengefasst, die die Interface der App Spy-C Tank bietet:

Aktionen Navigationstasten Kamera nach oben / nach unten bewegen Login-Informationen (nur iOS™) Video aufzeichnen Streckenverlauf aufzeichnen Aufgezeichneten Streckenverlauf auslesen

Nachtsichtgerät Schwerkraftmodus Abgesetztes Mikrofon Ein/Aus Fotografieren Smartphone-Mikrofon Ein Batterieanzeige Vergrößern (%-Anzeige auf dem Monitor) Verkleinern (%-Anzeige auf dem Monitor)

8.2 - Navigation Der Spy-C Tank bietet zahlreiche Navigationsmöglichkeiten: Tasten

Vorwärtsgang Im Vorwärtsgang rechts abbiegen Im Vorwärtsgang links abbiegen Rückwärtsgang Im Rückwärtsgang links abbiegen Im Rückwärtsgang rechts abbiegen Nach links ausschwenken

Nach rechts ausschwenken 8.3 - Schwerkraftmodus Sie können die Fortbewegung Ihres Spy-C Tank durch Neigung Ihres Smartphone oder Tablet beeinflussen. Um diesen Modus zu aktivieren, halten Sie Ihr Smartphone oder Ihr Tablet horizontal. Dann drücken Sie auf . Die Navigationstasten verschwinden, und Sie können Ihren Spy-C Tank durch Neidung Ihres Smartphone oder Ihres Tablet lenken. Zum Vorwärtsfahren neigen Sie Ihr Smartphone oder Ihr Tablet nach vorne, und zum Abbiegen in die gewünschte Richtung. Hinweis: Die App bestimmt die Leerlaufstellung (d.h. den Punkt, an dem Ihr Spy-C Tank bewegungslos bleibt), wenn Sie auf drücken. Legen Sie dafür Ihr Smartphone oder Ihr Tablet auf eine ebene Fläche, um diese Betriebsart optimal zu nutzen.

8.4 - Kamerabewegung Sie können die Kamera im 45°-Winkel bewegen. Mit der Taste bewegen.

können Sie sie nach oben und mit der Taste

Hinweis: Die Audioübertragung ist abgeschaltet, wenn sich die Kamera bewegt. Beim Verlassen der App Spy-C Tank kehrt die Kamera wieder in ihre ursprüngliche Position zurück.

8.5 - Fotografieren Um mit dem Spy-C Tank zu fotografieren, drücken Sie auf , die Aufnahme wird im Fotoverzeichnis Ihres Smartphone oder Tablet gespeichert.

8.6 - Videoaufzeichnung  

Um eine Video aufzuzeichnen, drücken Sie auf . Die Aufzeichnung beginnt sofort. Um die Videoaufzeichnung zu unterbrechen, drücken Sie nochmals auf

.  Der Film wird auf Ihrem Smartphone oder Tablet in Videoverzeichnis gespeichert.  Der Film wird auf Ihrem Smartphone oder Ihrem Android™-Tablet im Root-Verzeichnis des internen Speichers Ihres Smartphone oder Tablet gespeichert. Hinweis: Mit iOS™ wird der Film im MOV-Format und mit Android™ im AVIFormat gespeichert. Hinweis 2: Bei einer Aufzeichnung wird der Ton abgeschaltet, sobald sich der Spy-C Tank in Bewegung setzt. Hinweis 3: Für die Wiedergabe der vom Spy-C Tank aufgezeichneten Videos auf Android™ empfehlen wir die kostenlose App VPlayer Video Player auf Google Play.

8.7 – Streckenverlauf speichern und auslesen Der Spy-C kann einen 60 Sekunden langen Streckenverlauf speichern, bei dem Sie Fotos und Videos speichern können. Diese Strecke kann unendlich reproduziert werden (solange die Batterien funktionieren). -

Drücken Sie auf , um auf Streckenaufzeichnung umzuschalten. Bewegen Sie sich mit Hilfe der Navigationstasten, um Ihren Streckenverlauf aufzuzeichnen. Sie können dabei fotografieren, indem Sie auf drücken, bzw. filmen, indem Sie auf drücken. Diese Befehle werden gespeichert und bei der Auslese des Streckenverlaufs wiederholt.

Drücken Sie auf , um die Streckenaufzeichnung zu unterbrechen. Nach 60 Sekunden schaltet die Aufzeichnung automatisch ab.

Sie können die aufgezeichnete Strecke mit Hilfe der Taste auslesen. Wenn Sie nochmals auf diese Taste drücken, können Sie die Strecke unendlich auslesen. Hinweis: Sie können im Streckenauslese-Modus die Kontrolle jederzeit wieder selbst übernehmen, indem Sie die Navigationstasten betätigen oder Ihr Smartphone oder Tablet bewegen, sofern sich der Spy-C im Schwerkraftmodus befindet. Hinweis 2: Wenn Sie eine neue Strecke aufzeichnen wollen, wird die alte Strecke überspielt. -

8.8 - Nachtsichtgerät Ihr Spy-C Tank ist mit einem Nachtsichtgerät ausgestattet, das sich als besonders nützlich erweist, wenn Sie sich an einem schlecht oder garnicht beleuchteten Ort befinden. Um in diesen Modus umzuschalten, drücken Sie auf . Hinweis: In dieser Betriebsart werden Videos in Schwarz-Weiß aufgezeichnet.

8.9 – Einschalten des Lautsprechers Um den Lautsprecher einzuschalten, drücken Sie auf Modus zu aktivieren

, um den Audio-Return-

Bei Apple™-Geräten erscheint über der Taste ein Balken. Mit dem Cursor können Sie die Lautstärke regeln. Bei Android™-Geräten müssen Sie die Lautstärke mit den dafür vorgesehenen Tasten einstellen. Hinweis: Wenn sich der Spy-C Tank oder die Kamera bewegt, ist kein AudioReturn möglich.

8.10 – Einschalten der abgesetzten Lautsprecher Mit denabgesetzten Lautsprechern können Sie mit dem Umfeld Ihres Spy-C Tank kommunizieren.

Halten Sie die Taste einzuschalten.

Sprechen Sie gut verständlich in das Mikrofon Ihres Smartphone oder Tablet.

Wenn Sie die Taste wieder loslassen, schalten die Lautsprecher des Spy-C Tank wieder ab.

gedrückt, um die Lautsprecher des Spy-C Tank

Hinweis: Mikrofon und Lautsprecher funktionieren wie bei einer Handsprechfunkgerät. Das heißt also, wenn das Mikrofon eingeschaltet ist, sind die Lautsprecher abgeschaltet, und umgekehrt.

8.11 - Batterieanzeige Hier wird der Ladezustand der Batterien wie folgt angezeigt:

Anzeige Messung des Ladezustands Batterie 100% geladen² Batterie 75% geladen Batterie 50% geladen Batterie 25% geladen Batterien wechseln

8.12 - Zoom Durch Drücken der Taste

können Sie ein Bild vergrößern.

Durch Drücken der Taste können Sie es verkleinern. Die Zoomgröße wird in % am oberen Rand des Monitors angezeigt.

8.13 – LED-Zustände In der folgenden Tabelle sind die unterschiedlichen LED-Zustände zusammengefasst:

Grün (s. Schematische

Einschalten, Initialisierung des 49

Darstellung, Index 4) Rot Grün (s. Schematische Darstellung, Index 5) Blau Grün (s. Schematische Darstellung, Index 4)

Ein Blinkt Ein Blinkt

Spy-C Tank Akzeptabler Batterieladung bei Normalbetrieb des Spy-C Tank Batterieladung gering Der Spy-C Tank ist eingeloggt und die App geöffnet. Der Spy-C Tank in für den Login bereit.

9 - Reset Um Ihren Spy-C Tank wieder in die ursprüngliche Konfiguration zu versetzen, drücken Sie 7 Sekunden lang mit einer Bleistiftspitze oder einer Büroklammer auf die Reset-Taste auf der Unterseite des Gerätes (siehe Kapitel Schematische Darstellung).

10 – Pflege und Wartung Bevor Sie Ihren Spy-C Tank mit einem weichen, trockenen Tuch reinigen, schalten Sie ihn bitte aus. Achten Sie darauf, dass keine Haare, Staub- oder sonstige Partikel in die Räder oder Gelenke der Kamera gelangen, weil dadurch der einwandfreie Betrieb des Gerätes beeinträchtigt werden könnte.

11 - FAQ Warum dauert es so lange, bis die blaue LED beim Einschalten des SpyC Tank zu blinken anfängt? Warum ist die Videoqualität so schlecht?

Die Initialisierung des Spy-C Tank dauert ungefähr 30 Sekunden. Danach fängt die blaue LED an zu blinken. - Der Spy-C Tank hat seine maximale Reichweite erreicht. - Die Batterien sind fast leer. Bitte anhand der Anzeige kontrollieren und ggfs. wechseln. - Die Antenne sitzt nicht fest. 50

Vielleicht sind zu viele WLAN™Netze in der Nähe vorhanden. Bitte kontrollieren, ob das Nachtsichtgerät abgeschaltet ist. Ja. Sie können mehrere Spy-C Tanks in der gleichen Zone benutzen, weil sie alle ihre eigene SSID haben Wir empfehlen, den Spy-C Tank nur innen zu benutzen, weil er nicht wasserdicht ist. Die App wird automatisch unterbrochen, damit Sie den Anruf entgegennehmen können. Um danach weiterzumachen, brauchen Sie die App Spy-C Tank nur neu zu starten. Bitte kontrollieren Sie: - ob die App Spy-C Tank richtig installiert ist - ob die Antenne fest sitzt - ob Ihr Spy-C Tank eingeschaltet ist (Ein-Aus-Schalter auf der Unterseite) - ob die WLAN™-Funktion Ihres Smartphone oder Tablets aktiviert ist - ob Sie die richtige SSID des SpyC Tank gewählt haben, den Sie benutzen wollen - ob sich der Spy-C Tank in einem WLAN™-Bereich befindet - ob die Batterien geladen sind Um beim fahrenden Spy-C Tank die Übertragung der Motorengeräusche zu verhindern, schaltet das abgesetzte Mikrofon ab und erst wieder ein, wenn der Spy-C Tank still steht. Ihr Smartphone oder Tablet ist nicht weit genug vom Spy-C Tank entfernt. Um diesen Effekt zu vermeiden, -

Warum werden die Bilder in Schwarz-Weiß aufgezeichnet? Kann ich mehrere Spy-C Tank in der gleichen Zone benutzen? Kann ich den Spy-C Tank draußen verwenden? Was passiert, wenn ich einen Anruf bekomme, während ich mich auf der Interface des Spy-C Tank befinde?

Wie kommt es, dass ich meinen SpyC Tank nicht einloggen kann?

Warum höre ich keine Fahrgeräusche im Mikrofon des SpyC Tank?

Wieso habe ich auf meinem Smartphone oder Tablet einen Larsen-Effekt?

Warum bricht mein Spy-C Tank nach rechts oder links aus?

müssen Sie sich entfernen oder Ihr Smartphone oder Tablet leiser stellen. Beim Spy-C Tank werden wie bei einem echten Panzer die Räder einzeln angesteuert. Deshalb kann es passieren, dass er auf unebenem Gelände nach rechts oder links abdriftet.

12 – Impressum Bei Problemen wenden Sie sich bitte an den technischen Support von LOGICOM Robotics:

www.logicomrobotics.com/ 55 rue de Lisbonne, F-75008 Paris Die LOGICOM Robotics Herstellergarantie kommt bei einem normalen, sachgemäßen Einsatz des Produkts zum Tragen, so wie er in der Gebrauchsanleitung beschrieben ist. Von dieser Garantie ausgenommen sind dem Gerät zugefügte Beschädigungen. Ebenso entfällt die Garantie, wenn das Gerät durch Schlag- oder Sturzeinwirkung, unsachgemäße Verwendung, unangebrachten Anschluss, Blitzeinwirkung, Netzüberspannung, unzureichenden Wärmeschutz, Feuchtigkeit oder Frost in Mitleidenschaft gezogen wird. Die Garantie gilt ausschließlich in Frankreich (Mutterland). In jedem Fall gilt die gesetzliche Gewährleistung für verborgene Mängel gemäß Artikel 1641 ff. des französischen bürgerlichen Gesetzbuches (Code Civil). TMv3 52
