BEDIENUNGSANLEITUNG Sola SP Osann

Vielen Dank, dass Sie sich für unseren Kinderautositz entschieden haben. Wenn Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst.

ANWENDUNG

• Dieses Produkt ist geeignet für Kinder mit einer Körpergröße von 40 bis 105 cm.
• Beim Einbau rückwärtsgerichtet von 40 bis 105 cm Körpergröße (max. 18 kg) wird der Kinderautositz mit dem 3-Punkt-Gurt des Autos installiert. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt.
• Beim Einbau vorwärtsgerichtet von 76 bis 105 cm Körpergröße und einem Mindestalter von 15 Monaten wird der Kinderautositz mit dem 3-Punkt-Gurt des Autos installiert. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt.

WICHTIG

VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT.

EXTREME GEFAHR

Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren. Befestigen Sie den Kinderautositz für die rückwärtsgerichtete Nutzung in der Größenklasse 40 bis 105 cm NICHT auf dem Vordersitz, wo sich ein Airbag befinndet. Es sei denn, der Airbag kann deaktiviert werden. Lesen Sie diesbezüglich in der Betriebsanleitung des Fahrzeugs nach.

HINWEIS

HINWEIS (40–105 cm):

Dies ist ein gurtgesichertes verbessertes Kinderrückhaltesystem der Kategorie „universal“. Es ist nach der UN-Regelung Nr. 129 zur Verwendung hauptsächlich auf Fahrzeugsitzen genehmigt worden, die gemäß den Angaben des Fahrzeugherstellers im Fahrzeughandbuch für verbessert Rückhaltesysteme der Kategorie „universal“ geeignet sind. Im Zweifelsfall kann der Hersteller des verbesserten Kinderrückhaltesystems oder der Einzelhändler befragt werden.

Im Zweifelsfall wenden Sie sich bitte an den Autositzhersteller oder den Händler.

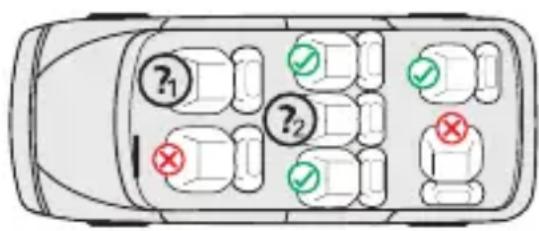

1.: Nur wenn mindestens ein 3-Punkt-Gurt des Autos vorhanden ist. Bei rückwärtsgerichteter Nutzung zusätzlich nur, wenn der Airbag deaktiviert werden kann.
2.: Nur wenn mindestens ein 3-Punkt-Gurt des Autos vorhanden ist.

Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:

Größen-klasse	Einbau-richtung	Installation Typ Sicherung des Kindes
40–105 cm	Rückwärts-gerichtet	3-Punkt-Gurt des Autos	Universal belted	5-Punkt-Gurt des Kinderau-tositzes
76–105 cm	Vorwärts-gerichtet	3-Punkt-Gurt des Autos	Universal belted	5-Punkt-Gurt des Kinderau-tositzes

WARNUNG

• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch, um die Sicherheit Ihres Kindes zu gewährleisten. Bewahren Sie die Anleitung auf. Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.
• Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körpergewicht von 18 kg und einer Körpergröße bis 105 cm verwendet werden.
• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder über einem Körpergewicht von 18 kg und einer Körpergröße von über 105 cm verwendet werden.
• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anleitung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.
• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde ausschließlich für den Gebrauch in einem Auto konzipiert.
• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.
• Stellen Sie den rückwärtsgerichteten Kinderautositz nicht auf einen Vordersitz mit aktiviertem Airbag. Dies kann zu schweren Verletzungen oder Tod führen.
• Der Kindersitz muss ausgetauscht werden, wenn er bei einem Unfall starken Belastungen ausgesetzt war.
• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein, wenn sich kein Kind im Kinderautositz befinndet.
• Stellen Sie immer sicher, dass alle Gurte, die den Kinderautositz am Fahrzeug halten, festsitzen und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.
• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen verursachen können, müssen ordnungsgemäß gesichert werden.
• Steife Gegenstände und Kunststoffteile eines Kinderrückhaltesystems müssen so platziert und installiert sein, dass sie nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.
• Es ist wichtig, dass tiefsitzende Gurte das Becken des Kindes fest fixieren. Um das Sturzrisiko zu vermeiden, sollte Ihr Kind immer angeschnallt sein.
• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen am Produkt vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers des Kinderrückhaltesystems birgt ebenfalls Gefahren für die Sicherheit Ihres Kindes.
• Dieser Kindersitz wurde für Kinder mit einer maximalen Körpergröße von 105 cm und einem

Maximalgewicht von 18 kg konzipiert. Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.

• Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.
- Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.

SITZTEILE

Kopfstütze Kopfpolster Schulterpolster Schultergurt Komforteinlage Gurtschloss Gurtschlosspolster Zentrale Gurteinstellung Verstellhebel für Sitzposition

SITZTEILE

Kopfstützen- einstellung

Diagonalgurt-Haken

Diagonalgurt-Klammer

Aufnahme Seitenaufprall-Protektor

Seitenaufprall-Protektor

Beckengurtführung

Schultergurt-Metallbügel

VERWENDUNG DES KINDERAUTOSITZES

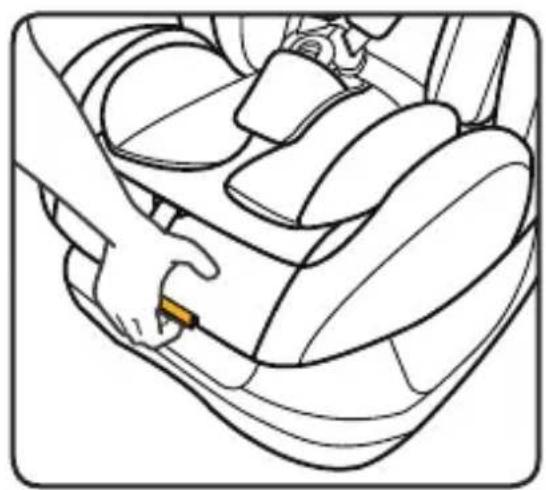

Einstellen des Neigungswinkels des Kinderautositzes

• Betätigen Sie mit einer Hand den Positionshebel an der unteren Vorderseite der Sitzschale.
• Halten Sie mit der anderen Hand die Sitzschale und stellen Sie den Winkel ein.

Folgende Sitzpositionen sind möglich:

(Bitte Label am Kindersitz beachten)

Rückwärtsgerichtet, Körpergröße 40–105 cm, 1 Position (R)

Vorwärtsgerichtet, Körpergröße 76–105 cm, mind. 15 Monate alt: 3 Positionen (1–3)

Nur rückwärts- gerichtet (Beispielabbil- dung)

Nur vorwärts- gerichtet (Beispielabbil- dung)

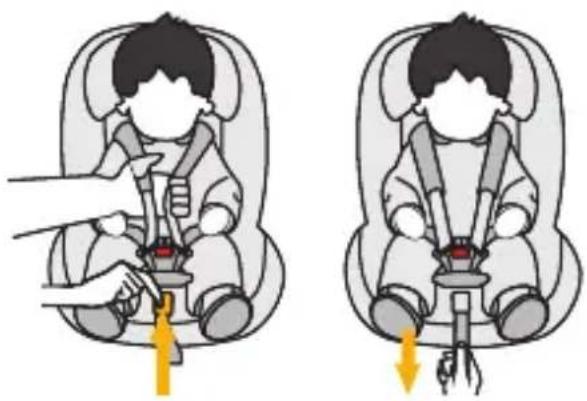

Einstellung des Gurts

• Um den Gurt zu lösen, drücken Sie mit einer Hand den Knopf zur Gurtverstellung im Sitzbereich. Halten Sie das Gurtschloss mit der anderen Hand und lockern Sie die angebrachten Gurte vorsichtig.
• Ziehen Sie an der vorderen Einstellasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.

Öffnen/Schließen des Gurts

• Um den Gurt zu entriegeln, drücken Sie den Knopf des Gurtschlosses, ziehen Sie die Schnallenzungen heraus und trennen Sie diese.
• Um den Gurt zu verriegeln, verbinden Sie zuerst die beiden Schnallenzungen und stecken Sie diese zusammen in das Gurtschloss.

Click

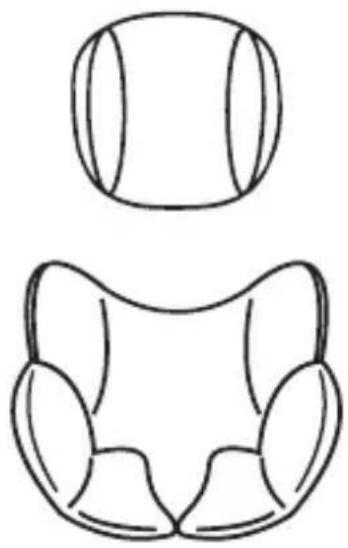

Kopfpolster & Komforteinlage

• Das Kopfpolster und die Komforteinlage sind für Babys mit einer Körpergröße von 40–75 cm vorgesehen.
• Bitte entnehmen Sie beide Einlagen, sobald Ihr Kind die genannte Körpergröße überschritten hat.

VERWENDUNG DES KINDERAUTOSITZES

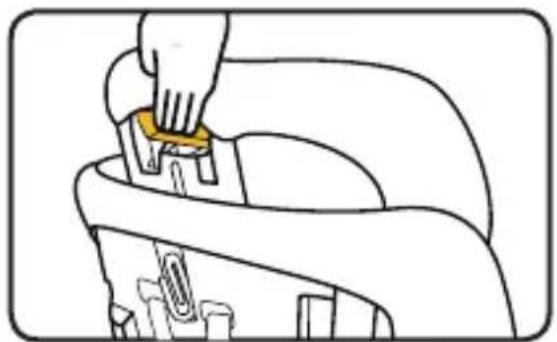

Einstellung der Kopfstütze

• Lösen Sie den Gurt und ziehen Sie den Hebel zur Einstellung der Kopfstütze auf der Rückseite des Kinderautositzes. Bewegen Sie die Kopfstütze, bis sie in der richtigen Höhe einrastet.
• Achten Sie darauf, dass die Schultergurte knapp über den Schultern Ihres Kindes aus dem Kinderautositz geführt werden.
• Lassen Sie den Hebel los und stellen Sie sicher, dass die Kopfstütze eingerastet ist.

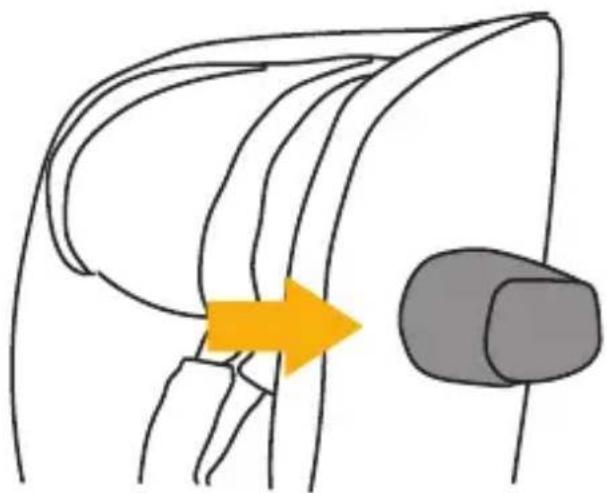

Seitenaufprall-Protektor

• Der Seitenaufprall-Protektor wird auf der Seite, die sich an der Autotür befindet, an der entsprechenden Aufnahme des Kinderautositzes von vorne nach hinten eingeschoben.
• Befi ndet sich der Kinderautositz auf dem mittleren Sitzplatz auf der Rückbank, z. B. da drei Kinderautositze nebeneinander montiert werden sollen, kann auf den separaten Seitenaufprall-Protektor verzichtet werden.
• Um den Seitenaufprall-Protektor wieder zu entfernen, heben Sie an der hinteren Seite des Protektors den Lösehebel an und ziehen den Protektor wieder nach vorne ab.

Um eine lange Nutzungsdauer Ihres Kinderautositzes zu gewährleisten, verwenden Sie keine Lösungs mittel, Scheuermittel oder aggressive Reinigungsmittel zur Reinigung des Kinderautositzes. Überprüfen Sie nach jedem Waschgang die Beständigkeit des Stoffes und der Nähte. Beim Waschen des Stoffs sind die Anweisungen auf dem Etikett (siehe unten) sorgfältig zu befolgen.

Waschen bei 30 °C, Schonwaschgang

NICHT bügeln

NICHT bleichen

NICHT chemisch reinigen

Trommeltrocknen bei niedriger Temperatur

INSTANDHALTUNG

Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Schäden. Im Schadensfall darf der Kinderautositz nicht mehr verwendet werden und ist außerhalb der Reichweite von Kindern aufzubewahren.

Bei Fragen und Problemen wenden Sie sich bitte an den Osann Kundendienst unter [phone].

EINBAU DES KINDERAUTOSITZES

1) Größenklasse 40–105 cm, max. 18 kg, rückwärtsgerichtet

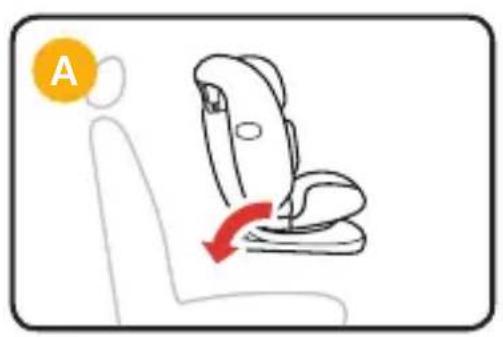

1. Stellen Sie den Kinderautositz auf die Sitzposition R ein (Abb. A).

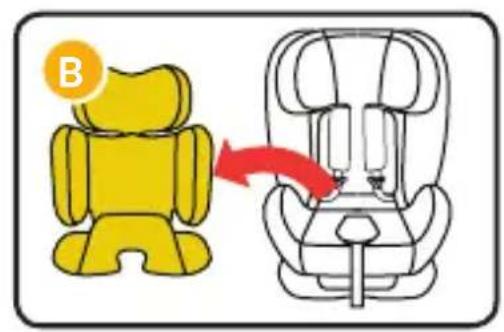

2. Öffnen Sie das Gurtsystem und entnehmen Sie das Kopfpolster sowie die Komforteinlage (Abb. B).

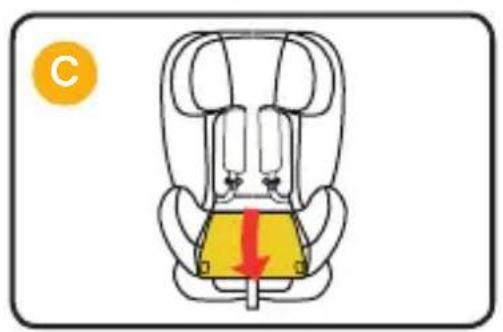

3. Öffnen Sie den Bezug im Rückenbereich und klappen Sie diesen nach vorne weg (Abb. C).

4. Ziehen Sie den 3-Punkt-Gurt des Autos vollständig aus (Abb. D).

5. Führen Sie den Beckengurt über den Sitzbereich und den Diagonalgurt entlang der Außenseite des Kinderautositzes (Abb E.).

6. Stecken Sie die Schnalle des 3-Punkt-Gurtes in das Pkw-Gurtschloss, bis diese hörbar ein- gerastet ist (Abb. F).

7. Schließen Sie wieder den Bezug im Rückenbereich. Der Beckengurt verläuft somit unterhalb des Sitzbezugs (Abb. G).

8. Nehmen Sie den Diagonalgurt und fädeln Sie diesen an der Rückseite des Kinderautositzes (Abb. H) zunächst durch den grünen Diagonalgurt-Haken (a) und anschließend durch die grüne Diagonalgurt-Klammer (b), die näher an der Autotür-Seite liegt.

9. Ziehen Sie den 3-Punkt-Gurt so straff wie möglich und achten Sie darauf, dass der Kinderautositz satt an der Rückenlehne des Autositzes anliegt und keine Lücke vorhanden ist (Abb. I).

10. Legen Sie das Kopfpolster sowie die Komforteinlage wieder in den Kinderautositz (Abb. J).

11. Setzen Sie Ihr Kind in den Kinderautositz.

12. Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein.

13. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.

14. Ziehen Sie an der vorderen Einstellasche, um die Gurte straffzuziehen.

15. Achten Sie darauf, dass die Riemen nicht verdreht sind.

16. Vergewissern Sie sich nach jedem Einsetzen des Kindes, dass der 3-Punkt-Gurt des Autos unter Spannung ist und der Kinderautositz optimalen Halt hat.

17. Montieren Sie den Seitenaufprall-Protektor wie zuvorgehend beschrieben.

EINBAU DES KINDERAUTOSITZES

2) Größenklasse 76–105 cm, mind. 15 Monate, max. 18 kg, vorwärtsgerichtet

WICHTIG: VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT.

A

B

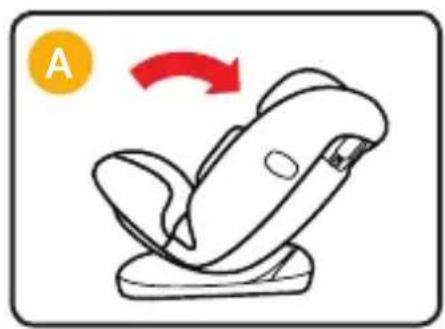

1. Stellen Sie den Kinderautositz vorwärtsgerichtet auf Ihren Autositz und stellen Sie ihn auf die Sitzposition 1, 2 oder 3 ein (Abb. A).
2. Öffnen Sie das Gurtsystem und entnehmen Sie das Kopfpolster sowie die Komforteinlage (Abb. B).
3. Öffnen Sie den Bezug im Rückenbereich und klappen Sie diesen nach vorne weg (Abb. C).
4. Ziehen Sie den 3-Punkt-Gurt des Autos vollständig aus, führen Sie den Beckengurt über den Sitzbereich und stecken Sie die Schnalle des 3-Punkt-Gurtes in das Pkw-Gurtschloss, bis diese hörbar eingerastet ist (Abb. D).
5. Nehmen Sie den Diagonalgurt und fädeln Sie diesen an der Rückseite des Kinderautositzes (Abb. E) zunächst durch den grünen Diagonalgurt-Haken (a) und anschließend durch die grüne Diagonalgurt-Klammer (b), die näher an der Autotür-Seite liegt.
6. Schließen Sie den Bezug im Rückenbereich wieder (Abb. F).
7. Der Beckengurt verläuft somit unterhalb des Sitzbezugs und der Diagonalgurt an der Außenseite des Kinderautositzes (Abb. G).
8. Ziehen Sie den 3-Punkt-Gurt so straff wie möglich und achten Sie darauf, dass der Kinderautositz satt an der Rückenlehne des Autositzes anliegt und keine Lücke vorhanden ist (Abb. H).
9. Setzen Sie Ihr Kind in den Kinderautositz.
10. Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein.
11. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.
12. Ziehen Sie an der vorderen Einstellasche, um die Gurte straffzuziehen.
13. Achten Sie darauf, dass die Riemen nicht verdreht sind.
14. Vergewissern Sie sich nach jedem Einsetzen des Kindes, dass der 3-Punkt-Gurt des Autos unter Spannung ist und der Kinderautositz optimalen Halt hat.
15. Montieren Sie den Seitenaufprall-Protektor wie zuvorgehend beschrieben.
