BEDIENUNGSANLEITUNG UT336E Uni-T

UT336E/UT336E KIT Digitales Kaltemittelmessgerät mit Drahtlose Temperaturklemme Benutzerhandbuch

DE

VORWORT

Lieber Benutzer:

vielen Dank, dass Sie sich für den neuen Digitales Kältemittelmesserge. Um diesen Produkt safer und korrakt zu verwenden,esen Sieitte这点es Handbuch gründlich durch, insbesondere den Abschnitt, Sicherheit".

Nach dem Lesen these Handbuchswird empfohlen, es an einem leicht zuganglichen Ort, vorzugseweise in der Nane des Gorats, fur zukünftige Referenzzwecke aufzubewahren.

BESCHRANKTE GARANTIE UND HAFTUNG

Uni-Trend garantiert, dass das Produkt innerhalb eines Jahres ab Kaufdatum frei von Material- und Verarbeitungsfehern Ist. Diese Garantie gilt noch nicht für Schäden, die durch Unfälle, Fahrtätigkeiten, Missbrauche, Modificatoren, Verschmutzungen oder unsachgemäß Handhabungen verurtscht werden. Der Handier ist nicht berechtigt, im Namen von Uni-Trend andere Garantien zu geben. Wenn Sie innerhalb der Garantie einen Garantieservice bereits, worden Sie sich bile unmittelbar an ihren Verkauf, um Informationen zur Rückgabe zu erhalten. Schicken Sie dann das Produkt mit der Problembeschreibung an das Servicezentrum.

These Garantie ist die einzeln Entschädigung, die Sie erhalten konnen. Für besondere, indirekte, zufällige oder spätere Schäden oder Verluste, die durch ingendeenen Grund oder Spekulation verunscht werden, irigt Uni-Trend keine Haftung. Da in manchen Regionen oder Ländern keine Einschränkungen auf stillschweigende Garantien und zufällige oder spätere Schäden zulassen sind, gegen die oben genannten Haftungsinschränkungen möglicherweise nicht für Sie.

Inhaltsverzeichnis

1. Einführung 36

2.Merkmale 36

1. Konfiguration 36

2. Sicherheit 37

3. Tasten 37

4. Bedlenungen 28

5. Modi 44

6. Spezifikation 45

9.Herunteriaden der Mobilen APP 47

10.Wartung 47

1. Einführung

Das UT336E digitale Kältemittelmessgerat (auch als AC-Diagnosegerat bezeichnet) vereint Funktionen zur Druck- und Temperaturmessung und wird hauptsächlich zur Lecksuche in Käteanlagen (Druckhaltermethode), zur Kältemittelbefüllung sowie zur Fehlerbehebung und Wartung von Käteanlagen eingesetzt.

2. Merkmale

• Ausgestattet mit einem 3,5-Zoll-TFT-Parfblisdschirm, analogem Zifferblattdesign und einer attkruttlichen UI für Messwertanzeide und -status.
  Zweikanaliche Druckmesser, zweikanaliche Temperaturmessung (Verwendung mit der UT320i draflhosen Temperaturklemme).
  Kuhlung,Evakuierung,Druckhaltelest,Delta T.
• UT336E Unterstützung Schutzart IP54, während UT320i Schutzart IP65 unterstützen.
• Unterstützung mobile Apps für die Datenanzeige und den Export der Berichte.
• Verfügt über integrierte Datenbank mit 160+ Käflemitteln und Updates über mobile Apps. Automatische Berechnung der Überhützung (SH) und Unterkühlung (SC) anhand der Verdampfungstempatur (EV) und Kondensationstemperatur (CO) aus der Datenbank bei einzelm Drücken (Verwendungmit der UT320i drahtlosen Temperaturkleme).
  Wiederaufladbare Lithium-Batterie.
• Automatische Bildschirmabschaltung mit Tap-to-Wake-Hintergrundbeleuchungsfunktion.
• Max. 10.000 Daten Speicherpläte.

3. Konfiguration

UT336E Digitales Kältemittelmessgerät
UT 320i Drahtlose Temperaturklemme- -2 (Nur fur UT336E KIT)
UT336E/UT336E KIT Benutzerhandbuch
UT320i Benutzerhandbuch-1 (Nur für UT336E KIT)
Sicherheitsanleitung-
Anleitung zum Herunterlagen allgemeiner Daten 1
Kältemittelschlauch- 3 (Nur für UT336E KIT)
USB-C-Ladekabel
Werkzeugkoffer 1

Bitte wenden Sie sich an ihren Verkäufen, wenn eine Komponente feht oder beschädigt ist.

UNI-T

Bittle lessen Sie vom Gebrauch die Sicherheitsanweisungen sorgtig durch.
- Bite lessen Sie die Anweisungen sorgfält durch und befolgen Sie sie, bevor Sie mit der Messung beginnen.
- Das UT336E ist mit ammoniakhaltigen Käfermitteln nicht kompatibel und dart nicht mit Moniarkan-Käfermitteln verwendet werden.
- Überprüfen Sie das Gerat und die Zubehörte, bevor Sie das Gerat benuten. Ersetzen Sie einen neuen Kättemittelschlauf, wenn er durch Fallenlassen oder andere Schäden gebrochen ist. Wenn die Hoch-/Niederdruckventile beschädigt sind, das Gehäuse des Gerats beschädigt ist oder keine Bildschrimanzelege erscheidt, führen Sie das Gerat nicht weiter verwenden.
- Bitte zerieregen Sie das Messergat nicht und andereim Sie die interne Verdradungnicht, um Schäden am Messergat zu vermeidern.
- Wenn das Symbol, auf LCD angezeigt wird, laden Sie das Messagerat rechtig auf, um seine normale Verwendung sichzustellen und um genaue Tostergebnisse zu erhalten.
- Bitte laden Sie das Gerät mit einem Standard-DC-5V-Adapter auf. Verwendung sie keine Nettelle oder Adaper mit anderen Spannungen, this kann zu Schäden führen.
Lagern oder verwenden Sie das Produkt nicht in einer Umgebung mit hohen Temperaturen, hoher Luftfeuchtigkeit, entfammbaren oder explosiven Stoffen oder starken elektron magnetischen Feldom.
- Verwendten Sie ein weichenes Tuch und ein milde Reinigungsmittel, um das Gerätehäuse vorschligt abzwischen. Verwendten Sie keine atzenden Lösungsoder Scheuermittel, um die Korrosion des Gehäuses und die Schäden am Gerät zu vermeiden.

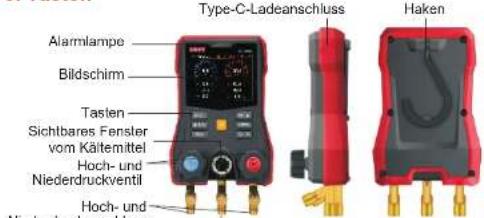

5. Tasten

Kältemittel-Vakuumanschluss

Hoch- und Niederdruckanschluss: 1/4-Zoll-SAE-Kättomittolschaunchanschluss; schlieben Sie einen blauen Schlauf an den linken Anschluss (Niederdruckanschluss) an; schlienen Sie einen roten Schlauf an den rechten Anschluss (Hochdruckanschluss) 80.

Kättemittel-Vakumanschuss: 1/4 SAE-Kättemittelschlauchanschuss, an einen gehen Schlauf anschließen.

Tastendetails:

Tasten		Kurzes Drücken	Langes Drücken
MODE	Modus	Moduswechsel aufrufen/verlassen	x
1→	Kältemittel/Zurück	Kältemittel/MENU Zurück	x
MENU	Menüeinstellung	Einstellung aufrufen/verlassen	x
Ø	Ein-/Ausschalten	x	Ein-/Ausschalten
M1A	Aufnahme/AUF	Aufnahme starten oder stoppen/Nach oben scrollen	Schnell nachober scollen
ENTER	Bestätigten	Bestätigten	x
O1V	Nullstellenn/AB	Nach einzelncrillon	Nullstellen/Schnellnach einzelncrillon

6. Bedienungen

1) Schnelle Bedienungen

UNI-T

①. Drücken Sie lange auf die POWER-Taste , um das Gerät einzuschalten.
2.Rufen Sie den Druck- und auf und drucken Sie kurz auf Kuhlung die Tasse um ein Kalitmittel auszuwahlen.
⑤. Halten Sie die Nullstellungstaste [01] 3 Sekunden lang gestrück, um den Sensor auf Null zu setzen.
② Schlieben Sie die Hoch- und Niederdruckanschlussüsse des Geräts mit Kältermittelschlüssen an das zu messende System.
⑥ Drehen Sie die Hoch- und Niederdruckventile Im Uhrzeitigersinn, um sie zu schlieben. ⑧ Befestigen Sie die drahtlose Temperaturklemme an den Rohrleitungen des gemessenen Systems.
(3).Wenn Sie Kältemittel hinzfugen, schleien Sie einen Kätemitteltank an den mittlerten Anschluss an; wenn Sie evakuleren, schlieben Sie eine Vakuumpumper an den mittlerten Anschluss an.
6. Starten Sie das gesemessene System, und Sie können nun die Echtzeitänderungen von Druck, Temperatur, Sattigungstemperatur und anderen Paramelern am Hoch- und Niederdruck des Systems überwachen.

2) Nullstellen

Langes Drucken der Nullstellungslaste
② Nullstellen oder Nicht?
②. Nullstellen abgeschlossen (nach 3 Sekunden)

3) Drahtlose Temperaturklemme UT320i Paarung

Drahltose Verbindung EIN/AUS Verfügbare Geräte: Klassen Sie hier, um die Liste zu Löschen Aktuelle Informationen zur Gerätesuche.

Tippen Sie higher, um das Görtz zu trenen/verbinden.

①. Kurzes Drucken der Menutaste
② Optionen fur die drahtlose Verbindung auswahlen
⑤ .Oben genannte Anweisungen befolgen.

Wahlen Sie das zu verbindende Gerät in den Optionen für die drahtlose Verbindung aus, z. B. die UT320i drahtlose Temperaturklimme und das UT336V drahtlose Vakuummessergerät.
- Nach der Verbindung wird diese als historische Verbindung gespeichert und beim nähsten Mal automatisch hergestellt.
- Tippen Nie nach der erfolgsneutraler Verbindung der UT320i drahtlosen Temperaturk Lemme on Channel, um T1 der T2 auszuwahlen.
Das UT336 GErat unterstützen nur die gleichzeitige Verbindung von zwei UT320i drahlten Temperaturklimmen und einem UT3676 drahlten Vakuummessgerat. Um ein neue Gerat zu verbinden, trenn den sie zu ster manuell die Verbindung zum aktuell verbundenen Gerat.

4) Modusauswahl

①. Kurzes Drücken der Modustaste
②. Einen Modus auswahlen und bestätigen

7. Modi

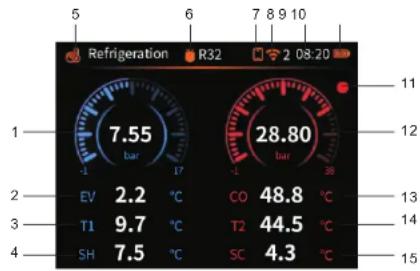

1) Kuhlung

1	Niederdruckwert
2	Verdampfungstemperatur
3	Gemessene Temperatur T1
4	Überhützung
5	Kühlung
6	Kältemittelart
7	Symbol für mobile Verbindung
8	Symbol für drahtlose Verbindung und verbundene Slave-Geräte
9	Uhrzeit
10	Batteriesymbol
11	Symbol für Datenaufzeinung
12	Hochdruckwert
13	Kondensationstempoatur
14	Gemessene Temperatur T2
15	Unterkühlung

EV/CO: Die Verdampfungs- und Kondensationstemperaturen werden automatisch auf der Grundlage der physikalischen Eigenschaften des Kätermittels bei verschiedenen Drucken berechnet.

T1/T2: Die gemessenen Oberflächtematerteer der Niederdruck- und Hochdruck-Kupferrohr.
SH/SC: Überhitzung SH = T1-EV, Unterkuhlung SC = CO-T2.

Bedienungsdetails:

① Halten Sie die POWER-Taste 日 gedrückt, um das Gerat einzuschalten.
③ RufenSie den Druck- und Temperaturmessmodus auf und drücken Sie kurz 1 um ein Käfermittelt auszuwählen.
3. Halten Sie lang die Nulstellungstaste 3 Sekunden gadrück, um den Sensor auf Null zu setzen.
們 Verbinden sie die Hoch- und Niederdruckanschlussge des Gerats mit Hiffe von Kätermittelschlauchen mit dem zu messenden System.
Drehen Sie die Hoch- und Niederdruckventile im Uhrzeigersinn, um sie zu schlieben.
Rufen Sie die Schnittstelle für drahtlose Verbindungsneinstellungen auf, um die drahtlosen Temperaturklemmen T1 und T2 zu verbinden (wenn sie bereits verbunden sind, verbinden sie sich nach dem Einsatzen automatisch).
Befestigten Sie die drahllosen Temperaturklemmen an den Rohrleitungen des Messystens.
⑤ Starten Die gesemmese System, und Sie konnen die Echtzeitänderungen von Druck. Temperatur, Sattigungstemperatur und anderen Parametern überwachen.

2) Evakuierung

Bedienungsdetails:

1.Drucken Sie lang die POWER-Taste um das Gerat einszuschalten.
2.Rufen Sie den Druck- und Temperalummessmodus auf, selzen Sie den Sensor auf Null.
3.Drucken Sie kurz die MODE-Taste, um den Vakuummodus auszuwahlen.
4.SchlieBen Sie den Hochdruckanschluss (rechte Seite) des Geräts an das zu
vakuumierende System an (Der Hochdruckkanal dient zur Vakuumprüfung).
5.SchlieBen Sie den Vakuumanschluss (Mite) des Gerats an die Vakuumpumppe an.
6.Drehen Sie das Hochdruckventil gegen den Uhrzeigersinn, um es zu öffnen.
7. Tippen Sie auf Bestätlagen, um mit dem Vakuumieren zu beginnen. Das Gerä

beginnt mit der Aufzeinung der Betriebszeit. Der Vakuumprozantsatz wird

angezeigt, sobald der Systemdruck negativ ist; andemfalls wird 0 angezeigt.

Hinweis:

Die Vakuumfunktion verwendet einen nicht-professionellen Vakuumsensor und

dient nur zur groben Überwachung des Vakuumstatus des Systems. Für genaue

Vakuummessungen verwenden Sieitte das UT336Vdrahtlose Vakuummessergerat.

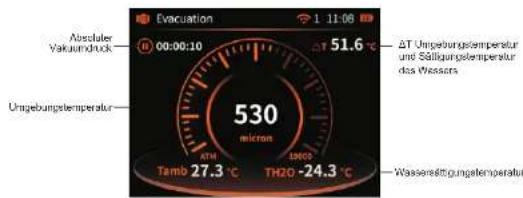

3) Verbindung des UT336V Vakuummmessgerats im Vakuummmodus

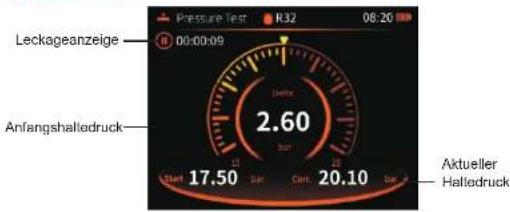

4) Druckhaltetest

Bedienungsdetails:

Drucken Sie langle die POWER-Taste um das Gerat einzuschalten.
② Rufen Sie den Modus fur Druck- und Temperaturmessung auf, setzen Sie den
Sensor auf Null.
Drucken Sie kurz die MODE-Taste, um den Vakuummodus auszuwahlen.
Schlieben Sie den Hochdruckanschluss (rechte Seite) des Geräts an das zu
messende System (Der Hochdruckkanal dient zur Druckhalteprüfung).
Drehen Sie das Hochdruckventil im Uhrzeigersinn, um es zu schlieben.
@Tippen Sie auf die Taste Bestätigen, um mit der Druckhalteprüfung zu beginnen.

Das Gerat zeichnet den Anfangsdruck auf und markiertihn mit einem

Dreckasysymbol auf der Skala. Beginn Sie mit der Aufzeichnung der Betriebszeit, und die Skala wird gefib, wenn das System undcht ist.

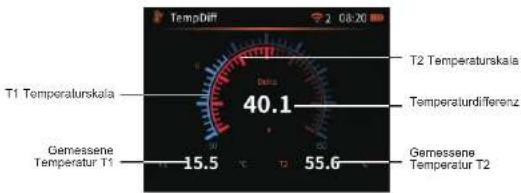

5) Delta T

UNI-T

UT336E/UT336E KIT

Bedlenungsdetails:

1. Drucken Sle lange die POWER-Taste , um das Gerat einzuschalten.

2. Drucken Sie kurz die MODE-Taste, um den auszuwahlen.Delta T
   ⑨. Geben Sie die drahllosen Verbindungspflanzen ein, um die drahllosen Temperaturzangen T1 und T2 zu verbinden. (falls bereits verbunden, werden sie nach dem Einschalten automatisch verbunden)
   ⑥ .Klemmen Sie die drahlöse Temperaturzange an die Rohrleitungen des gemessenen Systems und zeigen Sie den gesmessenen T1-, T2-Wert und die Temperaturdifferenz an.

3. Spezifikation

Druckbereich/Auflösung	-1.00~+60.00 bar	0.01 bar
	-100 +6000 kPa~	1 kPa
	-0.100~+6.000 MPa	0.001 MPa
	-14.5~+870.2 psi	0.1 psi
	-1.02~+61.18 kg/cm2	0.01 kg/cm2
	-75.0 to 4500 cmHg	0.1 cmHg
	-29.5 to 1771 inHg	0.1 inHg
Temperaturbereich/Auflösung (UT 320i)	-50 150°C~	0.1°C
	-58 302°F~	0.1°F
Druckgenaigung	±0.5% FS
Drucktemperatur(UT 320i)	±0.5°C (-50~80°C), ±1°C für andere
Speichereinheit	Das Gerät merkt sich beim Einsatz die zuletzt gewähte Einheit.
Alarm	Gelbe LED/Summer-Alarm, die Alarmschwelle kann eingestellt werden.
Drahlose Funktion	Kann gleichzeitig mit zwei UT320i, ein UT336V und eine mobile App, Reichweite bis zu 100 Meter in offenen Räumen
IP Rating	UT336E:IP54; UT320i: IP65
Kältemittelart	162, mobile APP kann 10 gängige Kältemittelarten voreinstellungen.

UT336E/UT336E KIT

UNI-T

Verdampfung- und Kondensationstemperatur	✓
Hoch-/ Niederdruckmessung	✓
Überhütung/Unterstützung	✓
Druck-Nullstellen	✓
Käfte-/ Wärmpumpenmodus	✓
Datumaufzeichnung	Max. 10000, das Aufzeichungsintervall kann eingestellt werden.
Temperaturkompensation	Unterstützt, geeignet für den Druckhaltemodus. Wenn diese Funktion EINGESCHALTET ist, kompressiert sie die Temperaturänderungen am Drucksensor des Geräts.
Automatisches Abschalten des Bildschirms	1/5/10Minuten können eingestellt werden. Es kann abgebrochen werden, und es unterstützen das Antippen, um den Bildschirm aufzuwecken.
Automatisches Abschalten	Automatisches Abschalten nach 15 oder 30 Minuten, wenn kein Betrieb erfolgt, kann eingestellt oder abgebrochen werden.
Batterie	Eingebaute wiederaufdbare Lithium-Batterie: 3.7V 5200mAh
Ladespannung	5V 2A
Ladezeit und LED-Anzeige	Ca. 4.5 Stunden, Die rote LED zeigt den Ladevorgan, die grüne LED zeigt an, dass die Batterie vollständig geladen ist.
Batterielebensdauer	>30h. (Hintergrundbeleuchting 50%, drahtlose Verbindung AUS)
Betriebstemperatur und Luftfeuchtigkeit	-20~50°C <90%RH (nicht-kondensierend)
Lagertemperatur und Luftfeuchtigkeit	-20~60°C <90%RH (nicht-kondensierend)

Eingebaute 160+ Kaltemittel

Vor der Freigabe these Handbuches ware 162 Kältemittelarten in der Datenbank katalogisiert worden,itte beziehen Sie sich speziell auf die Lste der englischen Bedienungsanleitungen offen.

9. Herunterladen der Mobilen APP

Um die mobile App iENV wie folg herunterzuladen a) Für IOS suchen Sie iENV in App Store und laden Sie sie herunter.
b) Für Android suchen Sie iENV in Play Store und laden Sie sie herunter.

10. Wartung

1) Betriebsumgebung: Das UT336E/UT320i ist ein Prazisionsinstrument. Um die Messgenauligkeit zu gewährleisten, halten Sie esitte strikt von Stößen, starken Erschüttungen, Feuchigkeit, starken elektrischen Feldern, Magnetfeldern, Öl und staubigen Umgebogenen fern.
2) Reinlagen des Gehäues: Alkohol und Verdünner griffen das Gehäuse an, insbesondere den LCD-Bildschirm.itte wischen Sie es vorsichtig mit ein weniger sauberem Wasser ab.

Inhalte these Handbuchs konneohne vorherige Ankundigung geandert werden!

Aufgrund entsprechender Chargin können die Materialien und Details der tatsächlichen Produkte kein von den grafischen Informationen abweichen,itte beziehen Sie sich auf das tatsächlich erhaltene Produkt. Die auf der Seite angegebenen experimentellen Daten stammen aus dem internen Labor von UNI-T, sie sollenen jedoch nicht als Referenz für Kundenbestellung dienen. Wenn Sie Fragen haben, wenden Sie sich bisher an den Kundendienst, danke!
