MANUALE UTENTE UT336E Uni-T

Manometro digitale a collettore con pinza termometrica wireless Manuale d'uso

IT

PREFAZIONE

Gentile utente:

Grazie per aver acquistato il nuovo Manometro digitale a collettore. Al fine di utilizzare"This prodotto in modo sicuro e corretto, si prega dileggere attentamente il presente manuale, in particolare la parte relativa alle "Sicurezza".

Dopo aver fatto lo manuale, si raccomandi di conservare in un luogo disponibile accessibile, preferibilmente vicino allo strumento, per future consulazioni.

GARANZIA E RESPONSABILITA LIMITATE

Uni-Trend garantisce che il prodotto è privo di difetti di materiale e di lavorazione entro un anno nella data di acquistio. Questa garanzia non si applica ai danni causati da incidenti, negligenza, uso impropero, modifiche, contaminazione e uso o manipolazione anomali. Il rivenditori non è autorizzato a fornire altre garanzie per conto di Uni-Trend. Se si necessita di assistenza in garanzia entro il periodo di garanzia, se prega di contattare il centro di assistenza autorizzato uni-Trend più vicino perottenere le informazioni sul'autorizzazione alla restituzione del prodotto; quindi inviare il prodotto a tale centro di assistenza con una descrizione del problema del prodotto.

Questa garanzia è l'unico risarcimento che si po attenerne. Uni-Trend non sare responsabile di danni o perdite speciali, indiretti, accidentali o segmente, causati da qualisiare rione o speculazione. Inoltre, Uni-Trend non sare responsabile di danni o perdite speciali, indiretti, accidentali o segmente, derivanti da qualisiare causo a deduzione, e poché alcuni stali o paesi non ammeltono limitazioni alle garanzie impliche e ai danni accidentali o segmente, le limitazioni di responsabilità e le dispositionsi di cui sopra potrebbero non essere applicabili.

Contenuti

1. Introduzione 52
   2.Caralteristiche 52
2. Configurazione 52
3. Sicurezza 52
   5.Pulsanti 53
4. Operazioni 54
5. Modalità 57
6. Specifiche tecniche 61
7. Download dell'App Mobile 63
8. Manutenzione 63

1. Introduzione

L'UT336E Digital Manifold Gauge (chiamato anche AC Diagnoser) integra funzioni di misurazione della pressione e della temperatura, utilizzato principamente per il rilevamento di perdite nei sistemi di refrigerazione (metodo di tenuta della pressione), il caricamento del refrigerante e la risoluzione di problemi e manutenzione delsystema di refrigerazione.

2. Caratteristica

• Dotato di uno schermo TFT a colori da 3,5 pollici, design del quadrante analogico e interfaccia utente accattivante per la visualizzazione delle misurazioni e dello stato.
• Misurazione della pressione a doppio canale, misurazione della temperatura a doppio canale (da utilizzare con la pinza per temperatura wireless UT 320i).
• Refrigerazione, Evacuation, Test di pressione, Delta T.
• UT336E supporta la protezione IP54, nelle UT320i supporta la protezione IP 65.
  Supporto per app mobile per la visualizzazione dei dati e l'esportazione di report.
• Dotato di un database di altri 160 refrigeranti e aggiornabile tramite app mobile. Calcola automaticamente il suriscaldamento (SH) e il sottomaffreddamento (SC) in base alla temperature di evaporazione (EV) e alla temperatura di condensazione (CO) del database alle pressioni correnti (da utilizzare con la pinza per temperatura wirelessJT320i).
• Batteria agliioni di litio ricaricabile.
• Spegimento automatico dello schermo, con funzione di risveglio al tocco per la retroilluminazione.
  Capacità di archivazione dati fino a 10.000 record.

3. Configurazione

UT336E Manometro Digitale a Manifold----1
UT 320i Pinza per Termazza Senza Fili----2 (Solo to UT336E KIT)
UT336E/UT336E KIT Manuale d'Uso----1

UT320i Manuale d'Uso- 1 (Solo per UT336E KIT)
Guida alla Sicurezza 1
Guida al Download dei File Comuni
Tubazione per Refrigerante 3 (Solo per UT336E KIT)
Cavo di Ricarica USB-C
Scatola degli Altrezzi 1

Si prega di contattare il venditore in caso di componenti mancanti o danneggiati.

UNI-T

Leggere attentamente le istruzioni di sicurezza prima dell'uso.
Leggere attentamente le istruzioni e seguirle prima di iniziare le misurazioni.
- LUT336E non è compatible con i refrigeranti contenti ammoniaca e non devo essere utilizzato con refrigeranti a base di ammoniaca.
- Controllare il dispositivo e gli accessori prima dell'uso. Sostituire il tubo del refrigerante con uno nuovo in caso di rottratura dovotta a cadute o altri danni. Se le valvole di alla/bassa presse sono danneggiata, se il telaio del dispositivo è danneggiato o se non compare ancumin display, non continuare a utilizzare il dispositivo.
Non smontare il tester o modificare il cablaggio interno per evitare di danneggiarlo.
- Quando viene visualizzato sul display LCD, caricare il tester in tempo per garantire la normale utilizzato e ottener risultat accull.
- Ricariciare il disposizione solo con un alimentatore standard da 5V DC. Non utilizzate alimentatori o adattatori con tensioni diverse, poichè pottrebbero causali dalli.
- Non conservare o utilizzate il prodotto in ambienti ad alta termatura, alta umilità, inflammabili, esplòvi o con forti campi eletromagnetici.
Utilizzare un panno morbido e un detergente delicato per pulire delicatamente l'alloggiamento del prodotto. Non utilizzare solventi corrosivi o abrasivi per evitare che i involvolo si corroda e si danneggi.

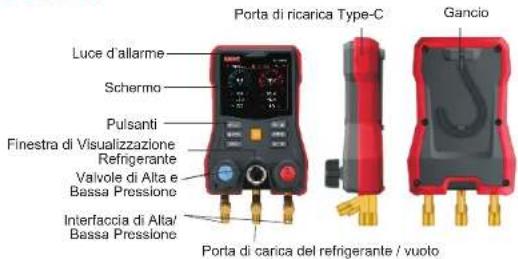

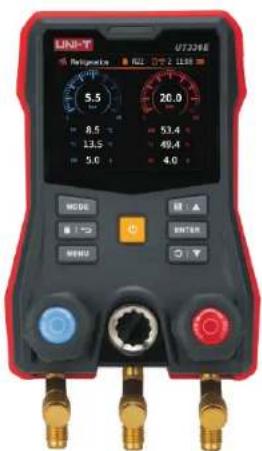

5.Pulsanti

Porta alla/bassa pressione: attacco per tubo flessibile refrigerante 1/4 SAE; collegiate un tubo flessibile blu alla porta sinistra (porta bassa pressione); collegiate un tubo flessibile rossillo alla porta destra (porta alla pressione).

Porta di ricarica/aspirazione refrigerante: attacco per tubo flessibile refrigerante 1/4 SAE, collegare un tubo flessibile glio.

Dettagli pulsante:

Pulsanti		Pressione breve	Pressione prolongata
MODI	Modalityà	Commutazione modalità Enter/Exit	x
R	Refrigerante/Ritorno	Ritorno refrigerante/mente	x
MENU	Impostazioni menu	Accedere/uscire dall'impostazione	x
O	Accensione/Spegnimento	x	Accensione/spegnimento
R	Registra/Su	Avvi a interrompe la registrazione/Score versuso l'alto	Scorere rapidamente verso l'alto
ENTER	Conferma	Conferma	x
O I	Azzeramento/GIU	Scorre verso il basso	Azzeramento/Scorere rapidamente verso il basso

6. Operazioni

1) Operazioni rapide

UT336E
metro digitale a colletorette

(1)Premere lungo il pulsante POWER per accendere il disposito.
A. Accederà alla modalità di Refrigerazione premarè brevmente selezione un refrigeratore.
們 Tenere premulo il pulsante Zeroing per 3 secondi per azzerare il sensore.
Collegare le porte di alta e bassa pressione del disposito alsystema misurato utilizzando lubi flessibili per refrigerante.
5. Ruotare valvole di alta e bassa pressione in senso orario per chiudere.
Fissare la pinza wireless per la temperatura alle tubazioni delsystema misurato.
①. Quando si aggiunge il refrigerante, collegare un serbatoio di refrigerante alla porta centrale; quando si evacua, collegare una pompa a vuoto alla porta centrale.
6. Avviare ilsystema misurato e ora è possible monitorare le variazioni in tempo reale di pressione, temperatura, temperatura di saturazione e altri parametri alla pressione alta e bassa delsystema.

2) Azzeramento

① .Premerealungolipulsante di azzeramento
②. Azzerare o no?
⑤. Azzeramento completeness (dopo 3 secondi)

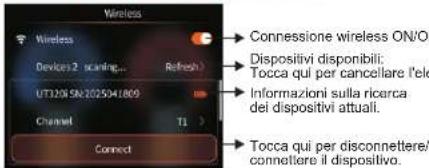

3) Abbinamento del termometro wireless Ut320i

① PremerebrevementeilpulsanteMenu
2. Selezionare le opzioni di connessione wireless
⑤.Seguire le istruzioni sopra riportate
- Selezione il dispositivo che si considera collegare nelle opzioni di connessione wireless, ad esempio il termometro wireless UT320i e il vacumotro wireless UT36V.
- Dopao la connexione, esta verra registrata como connexione storica e si colleaguehera automatamente la volta successive.
- Dopao aver collegatog i termometro a pinza wireless UT320i, toccare "Canale" per selezione T1 o T2.
- Il dispositorio UT336E supporta solo la connectione simultanea di due termometri a pinza wireless UT320i e un vacuometro wireless UT336V. Per collegare un nuovo dispositorio, scollegare prima manualezione il dispositorio attualmente collegato.

4) Sezione della modalità

①. Premere brevemente il pulsante Modalita
Selezionare una modalità e confemare

7. Modalità

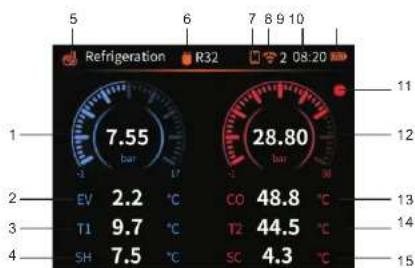

1) Modalità Refrigerazione

1	Valore di misurazione della pressione sul lato bassa pressione
2	Temperatura di evaporazione
3	Misurezione della temperatura T1
4	Surriscaldamento
5	Raffreddamento
6	Tipodi di refrigerante
7	Icona di connessione del cellulare
8	Icona Bluetooth e numero di dispositivi secondari collegati
9	Ora
10	Icona della batteria
11	Icona di registrazione dati
12	Valore di misurazione della pressione sul lato alla pressione
13	Temperatura di condensazione
14	T2 Misurazione della temperatura
15	Sovracongelazione

EV/CO: Le temperature di evaporazione e condensazione vengono calcolo automaticamente in base alle propria fisiche del refrigerante a diverse pressioni. T1/T2: Le temperature superficiali misurate dei tubi di rame a bassa e alla的压力. SH/SC: Surfiscaldamento SH = T1-EV, sotteraffreddamento SC = CO-T2.

Dettagli dell'operazione:

① .Premere alungo il pulsante POWER per accendere il dispositivo.
Accedere alla modalita di misurazione della pressione e della temperatura e premere brevemente per selezionare un refrigerante.
3. Tenere premulo il pulsante Zerbing per 3 secondi per azzerare il sensore.
④ Collegare le porte di alta e bassa pressione del dispositivo alsystema misurato utilizzando tubi flessibili per refrigerante.
念 Ruolare lvevole di alla e bassa pressione in senso orario per chiuderle.
Accede all interfaccia di impostazione della connessione wireless per collegare i termocoppie wireless T1 e T2 (se più collegate, si collegheranno aulmalicamenti dopo l'accessione).
Fissare le termocoppie wireless alle tubazioni delsystema misurato.
5. Avviare i systemi misurato e ora è possibile monitori le variazioni in tempo reale di pressione, temperatura, temperatura di saturatione e altri parametri.

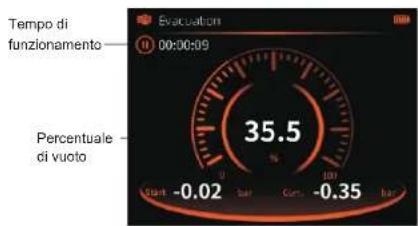

2) Modalità Evacuzione

Dettagli operativi:

1. Premere a lungo il pulsante POWER per accendere il dispositivo.
2. Accederate alla modalità di misurazione della pressione e della temperatura, azzerando il sensore.
3. Premere brevemente il pulsante MODE per selezionare la modalita vuolo.
4. Collegare la porta ad alla pressione (alto destro) del disposivo alsystema che richiede il vuolo. (Il canale ad alla pressione e destinato al test del vuolo).
5. Collegare la porta del vuoto (centrale) del dispositivo alla pompa del vuoto.
6. Ruotare la valvola dell'alta pressione in senso antiorario per aprirla.
7. Toccare "Conferma" per avviere il vuolo e il dispositivo iniziaria a registrar il tempo di funzionamento. La percentuale di vuolo verrà visualizzata una volta che la pressione delsystema sare negativa; in caso contrario, verrà visualizzato 0.

Nota:

La funzione di vuoto utilizza un sensore di vuoto non professione e serve solo per monitorare approximativamente lo stato di vuoto delsystema. Per una misurazione accurata del vuoto, utilizzare il vacumetro wireless UT336V.

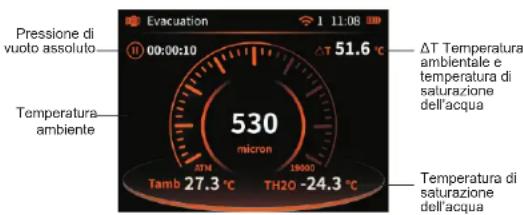

3) Collegare il vacuometro UT336V in modalità vuoto

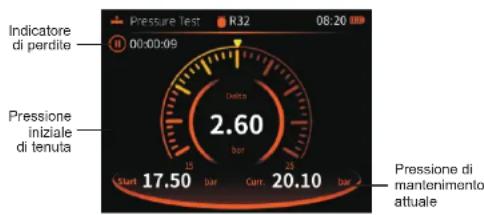

4) Modalità Test di pressione

Dettagli operativi:

① .Premere alungo il pulsante POWER per accendere il dispositoivo.
②. Accederare alla modalità di misurazione della pressione e della temperatura, azzerando il sensore.
⑤ .PremierebrvementipulsantEMODEper selezionearalodailadi mantinimento della pressione.
④ .Collegare la porta ad alla pressione (lato destro) del dispositivo alsystema misurato. (I canale ad alla pressione serve per il test di mantenimento della pressione).
⑤ .Ruotarelevalvoleadalta pressionein senso orario per chiuderle.
Toccare i pulsante "Conferma" per avviare i test di mantenimento della pressione e il dispositivo registrazione la pressione lniziale, contrassegandola con unicona a forma di triangolo sulla scola. Iniziare a registrar il tempo di funzionamento e la scala diventerà gliala so il systeme presente perdite.

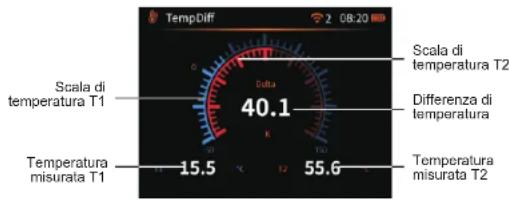

5) Modalità Delta T

Dettagli operativi:

① .Premere alungo il pulsante POWER per accendere il dispositivo.
② .PremerebrevementeipulsanteMODEper selezionarela modalitaDellaT.
③. Accederare alle opzioni di connessione wireless per collegare I termocoppie wireless T1 e T2. (se gli collegate, si connetteranno automaticamente dopo l'accensione)
Fissare le termocoppielle wireless alle tubazioni delsystemis misurato, visualizzando i valori misurati T1, T2 e la differenza di temperatura.

1. Specifiche tecniche

Intervallo di pressione/Risoluzione	-1.00~+60.00 bar	0.01 bar
	-100 +6000 kPa~	1 kPa
	-0.100~+6.000 MPa	0.001 MPa
	-14.5~+870.2 psi	0.1 psi
	-1.02~+61.18 kg/cm2	0.01 kg/cm2
	-75.0 to 4500 cmHg	0.1 cmHg
	-29.5 to 1771 inHg	0.1 inHg
Intervallo di temperatura/Risoluzione (UT 320i)	-50 150°C~	0.1°C
	-58 302°F~	0.1°F
Precisione della pressione	±0.5% FS
Pressione Temperatura (UT 320i)	±0.5°C (-50~80°C), ±1°C for other
Momoria unità	Il dispositivo memorizza l'ultima unità di misura selezionata all'avvio.
Allarme	Allarme LED giallo/cicalino, la soglia di allarme più essere impostata.
Funzione wireless	Puo essere collegato contemporaneamente a due UT320i, un UT336V e un'app mobile, con una portata fino a 100 metrici in spazi aperti.
Classificazione IP	UT336E:IP54; UT320i:IP65
Tipio di refrigerante	162, l'APP mobile più preimpostare 10 tipi comuni di refrigerante.

Temperatura di evaporazione e condensazione	✓
Misurazione alta/ bassa pressione	✓
Surriscaldamento/ sottoraffreddamento	✓
Azzeramento pressione	✓
Modalitya refrigerazione/ pompa di calorie	✓
Registrazione dati	Massimo 10000, è possibile impostare l'intervalto di registrazione.
Compensazione temperatura	Supporto, adalato alla modalità di mantenimento della pressione. ConQLsta funzione attivata, compensa le variazioni di temperatura sul sensore di pressione del disposivo.
Spagnimento automatico dello schermo	È possible impostare 1/5/10 minuti.È possibile annulare e supporta il tocco per riattivare lo schermo.
Spagnimento automatico	Spagnimento automatico dopo 15 o 30 minuti di inattività, impostabile o disattivabile.
Batteria	Batteriacaricabile al litio integrità: 3,7 V 5200 mA
Tensione di ricarica	5V 2A
Tempo di ricarica e indicatoro LED	Circa 4,5 ore, il LED rosso indica che è in carica, migliorile il verde fisso indica che è completamente carico.
Durata della batteria	>30 ore (retroilluminazione al 50%, connessione wireless disattvata)
Temperatura e umilità di funzionamento	-20 ~ 50°C < 90%RH (senza condensa)
Temperatura e umilità di conservazione	-20 ~ 60°C < 90%RH (senza condensa)

- Oltre 160+ refrigeranti integrati

Prima della pubblicazione di quello manuale, nel database erano stati catalogi 162 tipi di refrigeranti, Si prega di fare riferimento specificamente all'elenco delle struzioni in inglesse sopra.

10. Download dell'App Mobile

Per scaricare I'app mobile procedere come segue
a) Per IOS, cercare e scaricare iENV nell'App Store.
b) Per Android, cercare e scaricare iENV nel Play Store.

11. Manutenzione

1) Ambiente operativo: L'UT336E/UT320i e un strumento di precisione. Per garantire l'accuratezza delle misurazioni, mantenerlo lontano da urli, vibrazioni intense, umilità, campi eletrlic/magnetici forti, olio e ambienti polvrosi.
2 Putilia del case: Alcol e solventi sono corrosivi per il case. specialmente per lo ) schermo LCD. Pulire delicatamente con un panno leggermente inumidito con acqua pulita.

Il manuale è soggetto a miglioriche sanza preavviso!

A causa dei diversi lotti, i materiali o i dettagli dei prodotti reali potrebbero essere leggermente diversi nelle informazioniografiche; si prega di fare riferimento al prodotto effettivamente ricevuto. I dati experimentali forniti nella ricerca provengono dal laboratoriesio inerno di Uni-Trend, ma non devono essere un riferimento per il cliente per effettare ordini. Per quaisiasi domanda, si prega di contattare il servizio clienti, grazie!
