BEDIENUNGSANLEITUNG UT320i Uni-T

UT 320i
Drahtlose Temperaturklemme Benutzerhandbuch

DE

VORWORT

Lieber Benutzer:

vielen Dank, dass Sie sich für den neuen Drahtlose Temperaturklemme. Um dieses Produkt sicher und korrekt zu verwenden, lesen Sie bitte dieses Handbuch gründlich durch, insbesondere den Abschnitt „Sicherheit“.

Nach dem Lesen dieses Handbuchs wird empfohlen, es an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Geräts, für zukünftige Referenzzwecke aufzubewahren.

BESCHRÄNKTE GARANTIE UND HAFTUNG

Uni-Trend garantiert, dass das Produkt innerhalb eines Jahres ab Kaufdatum frei von Material- und Verarbeitungsfehlern ist. Diese Garantie gilt jedoch nicht für Schäden, die durch Unfälle, Fahrlässigkeit, Missbräuche, Modifikationen, Verschmutzungen oder unsachgemäße Handhabungen verursacht werden. Der Händler ist nicht berechtigt, im Namen von Uni-Trend andere Garantien zu geben. Wenn Sie innerhalb der Garantie einen Garantieservice benötigen, wenden Sie sich bitte unmittelbar an Ihren Verkäufer, um Informationen zur Rückgabe zu erhalten. Schicken Sie dann das Produkt mit der Problembeschreibung an das Servicezentrum.

Diese Garantie ist die einzelne Entschädigung, die Sie erhalten können. Für besondere, indirekte, zufällige oder spätere Schäden oder Verluste, die durch irgendeinen Grund oder Spekulation verursacht werden, trägt Uni-Trend keine Haftung. Da in manchen Regionen oder Ländern keine Einschränkungen auf stillschweigende Garantien und zufällige oder spätere Schäden zulassen sind, gelten die oben genannten Haftungseinschränkungen möglicherweise nicht für Sie.

Inhaltsverzeichnis

1. Produktübersicht 20
2. Produkteigenschaften 20
3. Konfigurationenn 20
4. Sicherheit 20
5. Produktstrukturen 24
6. Bedienung 22
7. Technische Spezifikation 23----
8. Tipps und Hilfe 24
9. Mobile App herunterladen 24
10. Wartung 24
11. Garantie 24

1. Produktübersicht

Die UT320i Drahtlose Temperaturklemme ist ein hochpräzises Temperaturmesswerkzeug. Ihre Klemmen-Sondenkonstruktion ermöglicht den Anwendern eine bequeme, schnelle und genaue Temperaturmessung an Rohrleitungen und ist besonders geeignet für die Inspektion, Fehlersuche und Wartung von HLK-Systemen. Sie verfügt über ein energiesparendes LCD-Display für einfache Ablesung und unterstützt die drahtlose Verbindung mit mobilen Apps. Außerdem kann sie mit dem UT336E Digitalen Manometer verbunden werden, wodurch sie frei von den räumlichen Einschränkungen kabelgebundener Verbindungen ist und eine effiziente Zusammenarbeit mehrerer Geräte ermöglicht, um ein intelligentes Diagnosetool-Set für HLK-Systeme zu bilden.

2. Produkteigenschaften

• Ausgestattet mit einem Vollansicht- und energiesparenden LCD-Bildschirm
  • Hochpräzise Messung
• 100 m drahtlose Übertragung + mobile Apps, einfaches Ablesen
• Wiederaufladbare Lithiumbatterie, lange Akkulaufzeit bis zu 180 Stunden
  • Datenspeicherung, maximal 10000 Sätze

3. Konfigurationenn

UT320i Drahtlose Temperaturklemme 1

Benutzerhandbuch 1

USB-C-Ladekabel 1

Sicherheitsanleitung 1

Allgemeine Download-Bedienungsanleitung ----1

Garantiekarte 1

Wenn Komponenten fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4.Sicherheit

Lesen Sie die Sicherheitsanweisungen sorgfältig, bevor Sie das Gerät benutzen.

„Warnung“ kennzeichnet gefährliche Situationen und Bedienungen, die Benutzer gefährden können. „Vorsicht“ kennzeichnet mögliche Schäden an Produkten oder Testgeräten.

- Bitte lesen und befolgen Sie vor der Messung die Anweisungen.

UNI-T.

UT 320i UT 320i

UNI-T.

• Überprüfen Sie das Gerät und Zubehör vor der Benutzung. Verwenden Sie es nicht mehr, wenn das Gehäuse beschädigt ist oder das Gerät nicht normal funktioniert.
• Demontieren Sie das Gerät nicht und verändern Sie nicht willkürlich interne Kabel, um Geräteschäden zu vermeiden.
• Wenn die niedrige Batteriespannung □ auf dem LCD angezeigt wird, laden Sie das Gerät rechtzeitig auf, um den normalen Gebrauch sicherzustellen.
• Laden Sie das Gerät ausschließlich mit einem Standard-DC-5V-Adapter. Die Verwendung einer Stromversorgung/eines Adapters mit anderer Spannung kann das Gerät beschädigen.
• Lagem oder verwenden Sie das Gerät nicht in Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit, brennbaren, explosiven oder starken elektromagnetischen Einflüssen.

• Verwenden Sie ein weiches Tuch und ein neutrales Reinigungsmittel, um das Gehäuse des Geräts zu reinigen. Verwenden Sie keine Schleifmittel oder Lösungsmittel, um Korrosion und Geräteschäden zu vermeiden.

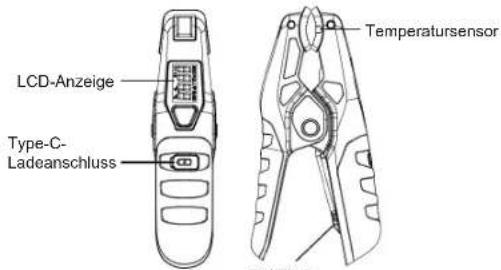

• Produktstrukturen


LCD-Anzeige Type-C- Ladeanschluss Temperatursensor

Tasten:

Tasten	Kurzer Druck	Langer Druck	Doppelklick	Dreifachklick
	Hintergrundbeleuchtung EIN/AUS	Ein/Aus	Drahllose Übertragung Ein/Aus	Aufzeichnung Start/Stopp

21

22

LED-Anzeigen:

Kanal	Laden	Vollständig geladen	Einschalten	Sonstiges
T1	Blaues Licht	Grün dauerhaft	Blau blinkt schnell, blinkt aber langsam während drahlloser Übertragung	Die LED ist aus, wenn das Gerät ausgeschaltet ist oder die Funktion für drahllose Übertragung deaktiviert ist. Gelb blinkend bei niedriger Batterie oder Überbereich (OL).
T2	Roles Licht	Grün dauerhaft	Rot blinkt schnell, blinkt aber langsam während drahlloser Übertragung
Nein Kanal	Grünes Licht	Grün dauerhaft	Grün blinkt schnell, blinkt aber langsam während drahlloser Übertragung

6. Bedienung

1) POWER-Taste 🔊 lang drücken, um das Gerät einzuschalten.
2) Bitte mit der mobilen App verbinden, um die Einheitenumschaltung oder die Deaktivierung der automatischen Abschaltung einzustellen.
3) Klemme am Rohr des zu messenden Systems befestigen.
4) Temperaturwert ablesen.
5) Datenaufzeichnung bei Bedarf aktivieren.
1) POWER-Taste 📋 lang drücken, um das Gerät einzuschalten. 2) Bitte mit der mobilen App verbinden, um die Einheitenumschaltung oder die Deaktivierung der automatischen Abschaltung einzustellen. 3) Klemme am Rohr des zu messenden Systems befestigen. 4) Temperaturwert ablesen. 5) Datenaufzeichnung bei Bedarf aktivieren.

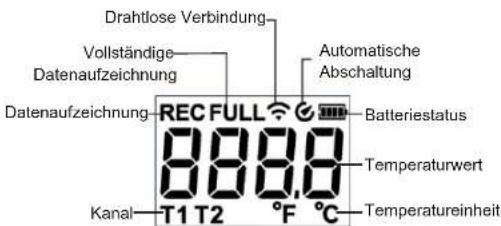

Drahtlose Verbindung Vollständige Datenaufzeichnung Automatische Abschaltung Datenaufzeichnung REC FULL Batteriestatus 888.0 Temperaturwert Kanal T1 T2 °F °C Temperatureinheit

UNI-T

UT329

U132a

UNI-T

1. Technische Spezifikation

Einheit	°C, °F
Bereich	-50~150°C
Überlast	Größer als 151,0°C OL:Kleiner als -30,5°C -OL
Auflösung	0,1
Genaufigkeit	±0,5°C (-50~80°C), ±1°C(80~150°C)
Datenspeicherung	10.000
Gemäßener Rohrundmesser	6~42mm
Drähtose Verbindungsreichwelle	100 Materimoffenen Raum ohne Hindemäse
Einheitenspeicher	Barn Einschaften verwendet das Gerät standenmäßig die zuletzt benutzte Einheit
Automatische Abschaltung	Das Gerät schaltet sich nach 5 Minuten ohne Bedienung automatisch aus oder kann auf AUS gestellt werden. Während der drähtosen Verbindung erfolgt keine automatische Abschaltung.
Batteriestatus	Batterienanlage mit 4 Bitaten.Warmung bei niedriger Batterie
Batterelp	Eingebautete wiederaufbare Lithiumbatterie 3,7V 1400mAh.
Betriebdauer	180 Stunden bei eingeschaltetem Zustand und aktiver drähloser Übertragung;120 Stunden bei eingeschaltetem Zustand, aktiver drähloser Übertragung und eingeschalteter Hintergrundbeleuchtung;
Umpfungsanforderungen	Arbeits -20 ~ 50°C 85%RH:Lagerung -20 ~ 60°C
IP-Schutzart	IP65
Fahlersuch	2m

23

8. Tipps und Hilfe

- OL oder -OL: Der Messwert liegt außerhalb des Messbereichs. Bitte innerhalb des spezialierten Bereichs messen.

• „FULL“: Die Datenaufzeichnung ist voll, bitte in der mobilen Apploschen.

• "CII": Datenlöschung

9. Mobile App herunterladen

Laden Sie die mobile App ENV auf folgende Wieseherunter.

Für KJS-Geräte: IBNV im App store suchen und herunterladen; Für Android-Geräte: IBNV in Goode iBay suchen und herunterladen.

oder QR/Code scannen:

10. Wartung

1) Betriebsumgebung: Das Messgerät ist ein Präzionsmessgerät und sollte vor Stößen, starken Erachötterungen, Flüchtigelt, starken elektrischen Strömen, Magnetfeldern. Ölund Staub geschätzt werden.

2) Gehäuseverstigung: Alcohol und Verdümer können das Gehäuse korodieren, insbesondere das LCD-Fenster, daher bitte vorsichtig mit einer kleinen Menge Wasser abwischen.

11. Garantie

1) Bitte beachten Sie die betriebende Garantiearts für Details zur Garande.

2) Schäden durchsigenmächtiges Offnen, unsadhermäßige Nutzung, unbefugte Änderungen der Garantiekarte oder fehlenden Kaufnahweis sind nicht von der Garantie abgedeckt.

Diese Bedienungsanleitung kann ohne vorherige Ankündigung geändert werden.

Aufgrund unterschiedlicher Chargen können Materialien und Details der tatsächlichen Produkte leicht von den graffischen Informationen abweichen. Bitte beziehen Sie sich auf das tatsächlich erhaltene Produkt. Experimentelle Daten stammen aus dem internen Labor von UNI-T, dürfen aber nicht als Referenz für Bestellungen herangezogen werden. Bei Fragen wenden Sie sich bitte an den Kundenservice, dankel!
