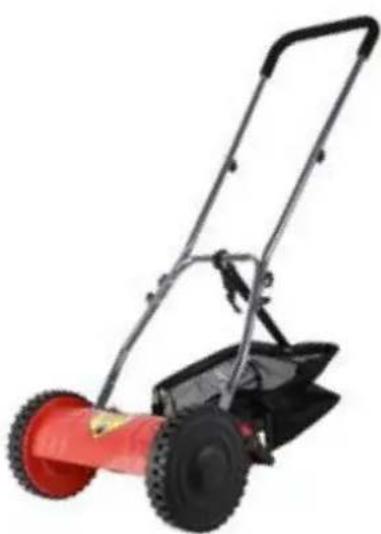

BEDIENUNGSANLEITUNG RoyalCut30 Stahlmann

Spindelmaher mit 40cm Schnittbreite

Spindelmaher mit 30cm Schnittbreite

Bedienungsanleitung

Lesen Sie diese Anleitung aufmerksam und verstehen Sie sie vollständig vor der ersten Benutzung Ihres neuen RoyalCut.

Beachten Sie alle Sicherheitshinweise!

Bitte lessen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Das Nichtbefolgen dieser Warnungen und Anweisungen kann zu ernsthaften Verletzungen führen. Bewahren Sie alle Warnhinweise und

Anweisungen zur späteren Einsicht auf. Halten Sie Kinder vom Gerät fern. Stellen Sie sicher, dass alle Bestandteile des Produkts, insbesondere der

Schneidmechanismus, korrekt zusammengebaut sind, um einen reibungslosen Betrieb zu gewährleisten.itte beachten Sie,dass Modifikationen,eigenständige Anpassungen und unsachgemäßer Gebrauch die Funktionalität des Produkts beeinträchtigten konnen.

Sicherheitsanweisungen:

1. Das Gerätarf ausschließlich in einwandfreiem Zustand verwendet werden. Bei Defekten oder beschädigten Teilen ist eine Überprüfung und Reparatur durch autorisiertes Fachpersonal erforderlich.
2. Personen unter 16 Jahren, Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten sowie Ungeübte)dürfen das Gerät nicht bedieren.
3. Tragen Sie stets Schutzkleidung während des Betriebs.
4. Überprüfen Sie das Einsatzgelände auf potenzielle Gefahren wie Steine, Stöcke oder Drahte, die den Schneidmechanismus beschädigen oder weggeschleudert werden konnten.
5. Halten Sie stets ausreichenden Abstand zum Schneidmechanismus.
6. Verwenden Sie das Gerät nur im Schritttempo und vermeiden Sie es, barfuß oder mit offenen Sandalen zu arbeiten.
7. Tragen Sie festes Schuhwerk und lange Hosen während des Betriebs.
8. Gewährleisten Sie ausreichende Helligkeit und Sichtverhältnisse bei der Verwendung.
9. Sorgen Sie stets für einen sicheren Stand, insbesondere an Hangen. Mahren Sie immer quer zu einem Hang und vermeiden Sie Arbeiten auf- oder abwärts. Besondere Vorsicht ist geboten, wenn Sie die Mahrichtung an einem Hang wechseln. Arbeiten Sie nicht an übermöig steilen Hangen.

Ubersicht der Einzelteile:

Maher:

Fangkorb:

A: Handgriff-Rahmen

(uben):

B: Mittelholme (Handgriff-Rahmen (Mitte)):

C: Handgriff-Rahmen

(unten):

Schrauben und Muttern:

Montagewerkzeug:

• Zur Montage der Handgriffe benötigen Sie: Schraubendreher und Schraubenschlüssel (nicht im Lieferumfang enthalten).
  Zum Lockern oder Anziehen des Schneidmessers wird ein Sechskantschluss benötigt (nicht im Lieferumfang enthalten).

Aufbauanleitung:

1. Verbinden Sie die Mittelholme (B) mit dem Handgriff-Rahmen (oben) (A), indem Sie Schrauben und Muttern zur Befestigung verwenden.
2. Verbinden Sie die Mittelholme (B) mit dem Handgriff-Rahmen (unter) (C), und verwenden Sie Schrauben und Mattern zur Befestigung.
3. Der Griff ist nun vollständig montiert.

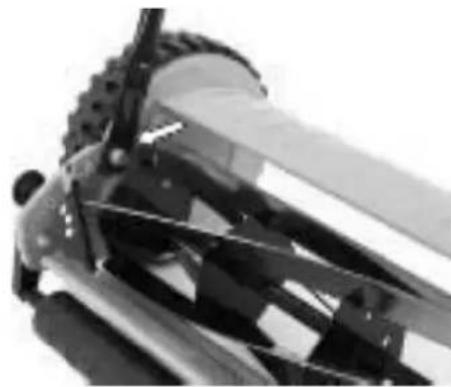

4. Befestigen Sie das Griffunterteil (C) an den darauf vorgesehen Halterungen am Maher.

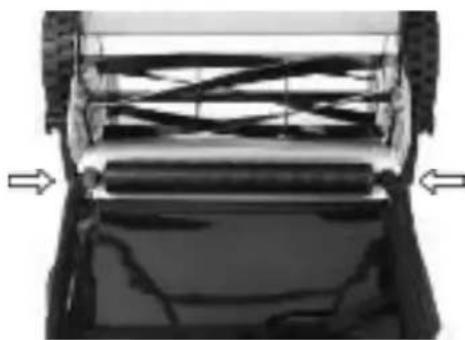

1. Montieren Sie den Fangkorb an beiden Seiten des Mahers.

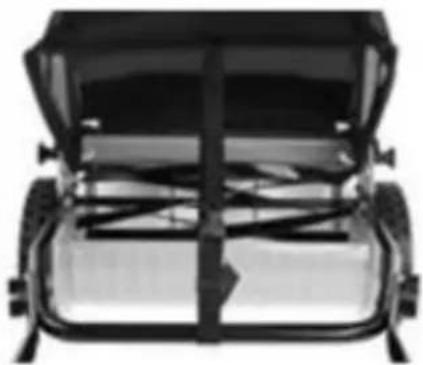

1. Befestigen Sie den Gurt des Fangkorbs am Griffunterteil (C) undziehen Sie ihn fest, bis der Fangkorb leicht uber dem Boden hangt.

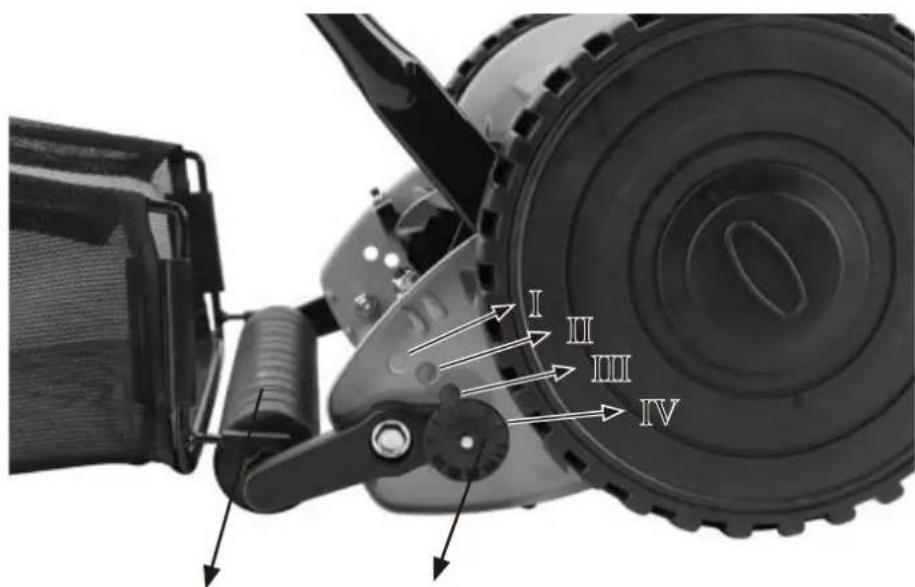

Einstellung der Schnitthöhe:

• Ziehen Sie die Federbolzen (1) Heraus und verwenden Sie die Stützrolle (2), um die gewünschte Schnitthöhe einzustellen.
• Schieben Sie die Federbolzen (1) wieder in ihre Ausgangspositionen zusück.

(2)
(1)

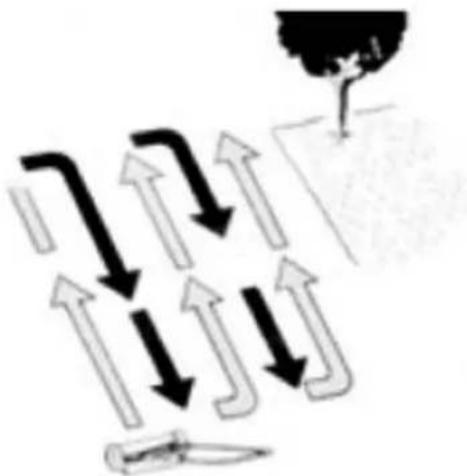

Mährichtung:

TECHNISCHE DATEN
Modell: RoyalCut40 RoyalCut	30
Schnittbreite: 400mm 300mm
Schnitthöhe: 15~35mm 15~35mm

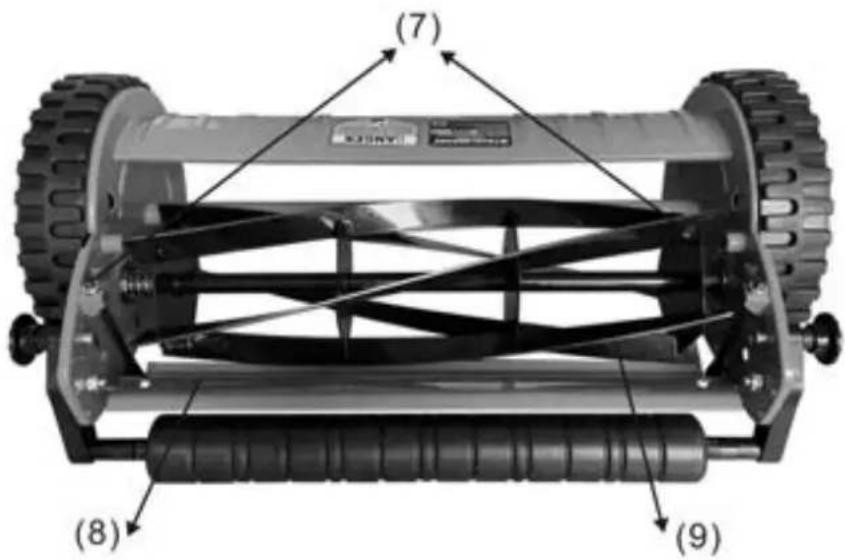

Einstellung des Schnittabstand der Klingen

Die besten Mahergebnisse erzielen Sie, wenn während des Betriebs die rotierende Klinge (9) die Schnittkante (8) über die gesamte Länge gemäß dem Scherenprinzip berührt.

Wenn Sie beim Schieben des Rasenmachers keine oder keine kontinuierlichen Schneidegeräusche horen, sollte der Klingenabstand nachjustiert (verringert) werden: Ziehen Sie hierzu die Sechskantmutter (7) an den Seiten des Gerats langsam im Uhrzeigersinn an, bis die Klinge mit einem gleichmäßigen Schneidegeräusch rotiert.

Wenn die rotierende Klinge (9) sich nicht oder nur sehr schwer bewegt, muss der Klingenabstand nachjustiert (vergroßert) werden: Finden Sie hereaus, wo (links oder rechts) die rotierende Klinge (9) an der Schnittkante (8) blockiert. Lüssen Sie die entsprechende Sechskantmutter (7) gegen den Uhrzeigersinn, bis die rotierende Klinge (9) wieder im leichten Kontakt mit der Schnittkante rotiert und beim Mahen ein gleichmäßiges Schnittgeräusch erzeugt.

Reinigung und Wartung:

Achtung!

Unsachgemäß Wartungsarbeiten können das Gerät beschädigen und zu Verletzungen führen.

Reinigung des Geräts:

Reinigen Sie das Gerät nach jedem Gebrauch, da getrocknete Grasrückstände schwer zu entfernen sind.

1. Grasrückstände entfern: Nutzen Sie eine Bürste und einen Kunststoff-Spatel, um hartnäckige Grasrückstände zu entfern, falls erforderlich. Verwenden Sie keine scharfen Werkzeuge für die Reinigung.
2. Reifen reinigen: Entfernen Sie Ablagerungen von den Reifen.
3. Feuchtes Tuch verwenden: Wischen Sie den Maher mit einem feuchten Tuch ab, um Schmutz und Verunreinigungen zu entfernen. Trocknen Sie das Gerät nach der Reinigung gründlich ab.
4. Maßvolle Verwendung von Wasser: Um mögliche Schäden zu vermeiden, verwenden Sie lediglich ein feuchtes Tuch zur Reinigung.itte verzachten Sie daraufuf, das Gerät übermöig mit Wasser zu reinigen, und vermeiden Sie die Verwendung eines Hochdruckreinigers, um das Gerät nicht zu beschädigen.

Lagerung des Geräts:

1. Grundliche Reinigung vor der Lagerung: Sorgen Sie vor der Lagerung für eine grundliche Reinigung des Geräts.
2. Schutz der Messer bei längerer Lagerung: Tragen Sie eine leichte Schicht Öl auf die Messer auf, wenn Sie das Gerät für längerere Zeit lagern möchten, um sie zu schützen.
3. Sichere Lagerung: Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Eine sichere und trockene Lagerung gewährleistet die Langlebigkeit des Geräts und minimiert das Risiko von Schäden.

HINWEISE ZUR ENTSORGUNG

Bitte entsorgen Sie这点es Produkt nicht im normalen Hausmull. Informieren Sie sich über die ortlichen Vorschriften zur getrennten Sammlung von elektrischen und elektronischen Geräten. Bitte folgen Sie den ortlichen Bestimmungen und entsorgen Sie Altgeräte nicht über den Hausmull. Die ordnungsgemäß Entsorgung von Altgeräten schützt die Umwelt und die Gesundheit anderer vor möglichen negativen Auswirkungen. Materialrecycling tragdt dazu bei, den Verbrauch von Rohstoffen zu reduzieren.

Die Komponenten sind ein Qualitätserzeugnis. Sie wurden unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und unter Verwendung eines üblichen gute Materials sorgfältig gebaut.

Die Gewährleistungszeit beträgt 24 Monate und beginnnt mit dem Zeitpunkt der Übergabe, der durch Kassenbon, Rechnung oder Lieferschein nachzuweisen ist. Innerhalb der Gewährleistungszeit werden alle Funktionsehler der Komponenten durch unseren Kundendienst beseitigt, die nachweisbar,riotz vorsichtiger Verwendung entsprechend unserer Bedienungsanleitung, auf Materialfehler zurückzuführen sind.

Die Gewährleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über.Durch die Instandsetzung oder Ersatz einzelnter Teile wird die Gewährleistungszeit weder verlangert noch wird eine neueGewährleistungszeit fur die einzelnen Komponenten in Gang gesetzt.Fur eingebaute Ersatzteile lauft keine eigene Gewährleistungsfrist.Wir ubernehmen keine Gewährleistung fur Schaden und Mangel an Komponenten oder deren Teilen, die durch ubermäßige Beanspruchung, unsachgemäß Behandlung und Wartung auftreten. Das gilt auch bei Nichtbeachtung der Bedienungsanleitung sowie Einbau von Ersatz- und Zubehornteile, die nicht in unserem Programm aufgefuhrt sind.Durch Eingriffe oder Veränderungen an Komponenten durch Personen, die hierzu nicht von uns ermächtigt sind, erlischt der Gewährleistungsanspruch.

Die Gewährleistung bezieht sich nicht auf die Teile, die durch eine natürliche Abnutzung verschlissen werden. Bei Gewährleistungsanspruch, Störungen, Ersatzteil-oder Zubehörbedarf wenden Sie sichitte an die hier aufgeführte Kundendienstzentrale:

Kundendienstzentrale:

Albatros International GmbH Konrad-Zuse-Str. 3

Änderungen vorbehalten.

Modell:

gekauft bei:

in (Ort, Straße):

Name d. Kaufers:

StraBe, Haus-Nr.:

PLZ,Ort:

Telefon:

Datum, Unterschrift:

Fehlerbeschreibung:

STAHLMANN

RoyalCut40 (Var.ID. 4116)

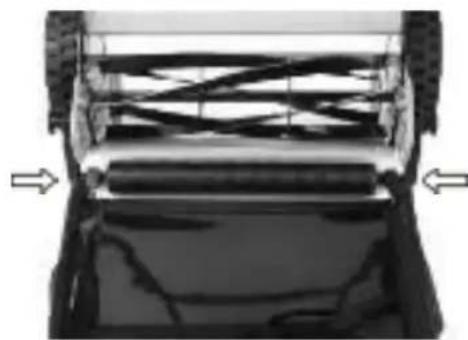

1. Montieren Sie den Fangkorb an beiden Seiten des Mahers.

Tél.: [phone]

Fax: [phone]

www.albatros-international.de [e-mail]

Sousreserve de modifications.

Modèle:

Achetéchez:

A (ville, rue):

Nom de I'acheteur:

Numéro, rue:

Code postal, ville:

Telephone:

Date, signature:

Einstellung der Schnithhöhe:

Albatros International GmbH Konrad-Zuse-Str. 3
