BEDIENUNGSANLEITUNG RoyalCut40 Stahlmann

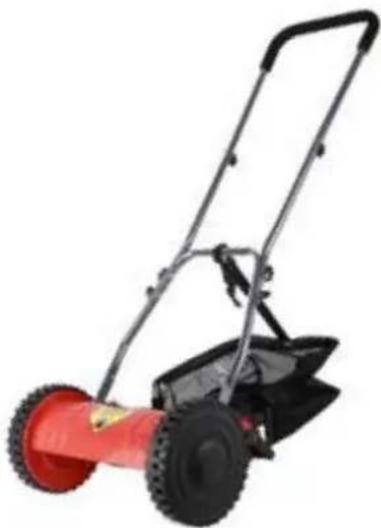

Spindelmäher mit 40cm Schnittbreite

Spindelmäher mit 30cm Schnittbreite

D

Bedienungsanleitung

Lesen Sie diese Anleitung aufmerksam und verstehen Sie sie vollständig vor der ersten Benutzung Ihres neuen RoyalCut.

Beachten Sie alle Sicherheitshinweise!

Albatros International GmbH, Konrad-Zuse-Str. 3, D-54552 Nerdlen

Email: info @albatros-international.de

Bitte lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Das Nichtbefolgen dieser Warnungen und Anweisungen kann zu ernsthaften Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen zur späteren Einsicht auf. Halten Sie Kinder vom Gerät fern. Stellen Sie sicher, dass alle Bestandteile des Produkts, insbesondere der Schneidmechanismus, korrekt zusammengebaut sind, um einen reibungslosen Betrieb zu gewährleisten. Bitte beachten Sie, dass Modifikationen, eigenständige Anpassungen und unsachgemäßer Gebrauch die Funktionalität des Produkts beeinträchtigen können.

Sicherheitsanweisungen:

1. Das Gerät darf ausschließlich in einwandfreiem Zustand verwendet werden. Bei Defekten oder beschädigten Teilen ist eine Überprüfung und Reparatur durch autorisiertes Fachpersonal erforderlich.

2. Personen unter 16 Jahren, Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten sowie Ungeübte dürfen das Gerät nicht bedienen.

3. Tragen Sie stets Schutzkleidung während des Betriebs.

4. Überprüfen Sie das Einsatzgelände auf potenzielle Gefahren wie Steine, Stöcke oder Drähte, die den Schneidmechanismus beschädigen oder weggeschleudert werden könnten.

5. Halten Sie stets ausreichenden Abstand zum Schneidmechanismus.

6. Verwenden Sie das Gerät nur im Schritttempo und vermeiden Sie es, barfuß oder mit offenen Sandalen zu arbeiten.

7. Tragen Sie festes Schuhwerk und lange Hosen während des Betriebs.

8. Gewährleisten Sie ausreichende Helligkeit und Sichtverhältnisse bei der Verwendung.

9. Sorgen Sie stets für einen sicheren Stand, insbesondere an Hängen. Mähen Sie immer quer zu einem Hang und vermeiden Sie Arbeiten auf- oder abwärts. Besondere Vorsicht ist geboten, wenn Sie die Mährichtung an einem Hang wechseln. Arbeiten Sie nicht an übermäßig steilen Hängen.

Übersicht der Einzelteile:

Mäher:

A: Handgriff-Rahmen (oben):

B: Mittelholme (Handgriff-Rahmen (Mitte)):

C: Handgriff-Rahmen (unten):

Schrauben und Muttern:

Montagewerkzeug:

• Zur Montage der Handgriffe benötigen Sie: Schraubendreher und Schraubenschlüssel (nicht im Lieferumfang enthalten).
• Zum Lockern oder Anziehen des Schneidmessers wird ein Sechskantschlüssel benötigt (nicht im Lieferumfang enthalten).

Aufbauanleitung:

1. Verbinden Sie die Mittelholme (B) mit dem Handgriff-Rahmen (oben) (A), indem Sie Schrauben und Muttern zur Befestigung verwenden.
2. Verbinden Sie die Mittelholme (B) mit dem Handgriff-Rahmen (unten) (C), und verwenden Sie Schrauben und Muttern zur Befestigung.
3. Der Griff ist nun vollständig montiert.
4. Befestigen Sie das Griffunterteil (C) an den dafür vorgesehenen Halterungen am Mäher.

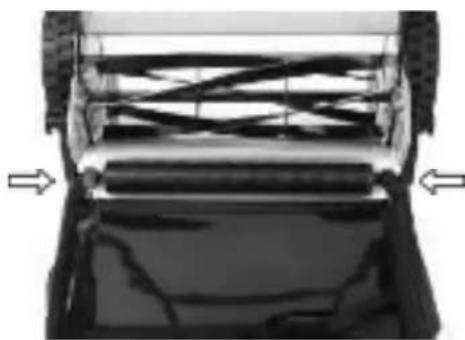

1. Montieren Sie den Fangkorb an beiden Seiten des Mähers.

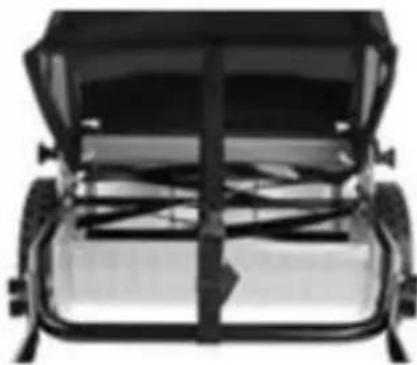

1. Befestigen Sie den Gurt des Fangkorbs am Griffunterteil (C) und ziehen Sie ihn fest, bis der Fangkorb leicht über dem Boden hängt.

Einstellung der Schnitthöhe:

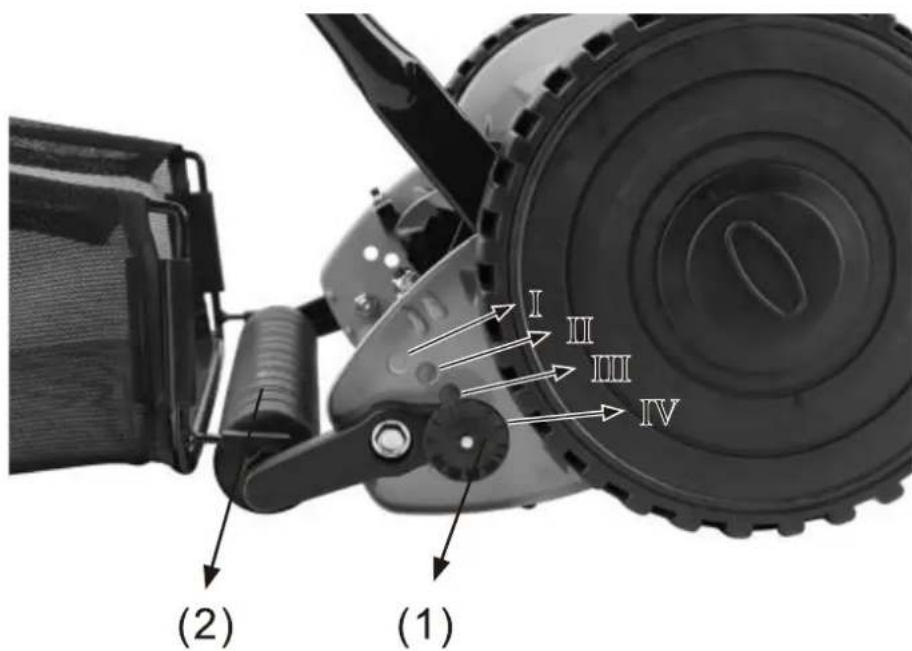

• Ziehen Sie die Federbolzen (1) heraus und verwenden Sie die Stützrolle (2), um die gewünschte Schnitthöhe einzustellen.
• Schieben Sie die Federbolzen (1) wieder in ihre Ausgangspositionen zurück.

Modell: RoyalCut40 RoyalCut30
Schnittbreite: 400mm 300mm
Schnitthöhe: 15~35mm 15~35mm

Einstellung des Schnittabstand der Klingen

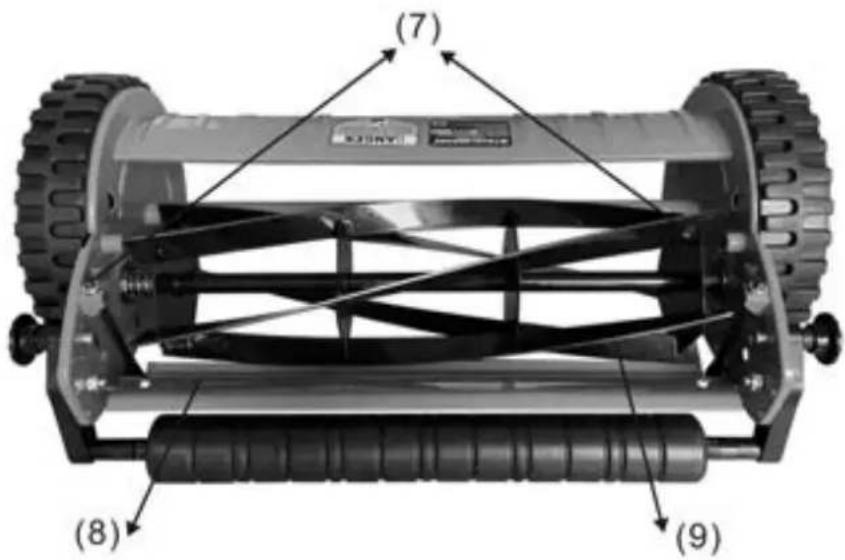

Die besten Mähergebnisse erzielen Sie, wenn während des Betriebs die rotierende Klinge (9) die Schnittkante (8) über die gesamte Länge gemäß dem Scherenprinzip berührt.

Wenn Sie beim Schieben des Rasenmähers keine oder keine kontinuierlichen Schneidegeräusche hören, sollte der Klingenabstand nachjustiert (verringert) werden: Ziehen Sie hierzu die Sechskantmutter (7) an den Seiten des Geräts langsam im Uhrzeigersinn an, bis die Klinge mit einem gleichmäßigen Schneidegeräusch rotiert.

Wenn die rotierende Klinge (9) sich nicht oder nur sehr schwer bewegt, muss der Klingenabstand nachjustiert (vergrößert) werden: Finden Sie heraus, wo (links oder rechts) die rotierende Klinge (9) an der Schnittkante (8) blockiert. Lösen Sie die entsprechende Sechskantmutter (7) gegen den Uhrzeigersinn, bis die rotierende Klinge (9) wieder im leichten Kontakt mit der Schnittkante rotiert und beim Mähen ein gleichmäßiges Schnittgeräusch erzeugt.

Reinigung und Wartung:

Achtung!

Unsachgemäße Wartungsarbeiten können das Gerät beschädigen und zu Verletzungen führen.

Reinigung des Geräts:

Reinigen Sie das Gerät nach jedem Gebrauch, da getrocknete Grasrückstände schwer zu entfernen sind.

1. Grasrückstände entfernen: Nutzen Sie eine Bürste und einen Kunststoff-Spatel, um hartnäckige Grasrückstände zu entfernen, falls erforderlich. Verwenden Sie keine scharfen Werkzeuge für die Reinigung.
2. Reifen reinigen: Entfernen Sie Ablagerungen von den Reifen.
3. Feuchtes Tuch verwenden: Wischen Sie den Mäher mit einem feuchten Tuch ab, um Schmutz und Verunreinigungen zu entfernen. Trocknen Sie das Gerät nach der Reinigung gründlich ab.
4. Maßvolle Verwendung von Wasser: Um mögliche Schäden zu vermeiden, verwenden Sie lediglich ein feuchtes Tuch zur Reinigung. Bitte verzichten Sie darauf, das Gerät übermäßig mit Wasser zu reinigen, und vermeiden Sie die Verwendung eines Hochdruckreinigers, um das Gerät nicht zu beschädigen.

Lagerung des Geräts:

1. Gründliche Reinigung vor der Lagerung: Sorgen Sie vor der Lagerung für eine gründliche Reinigung des Geräts.
2. Schutz der Messer bei längerer Lagerung: Tragen Sie eine leichte Schicht Öl auf die Messer auf, wenn Sie das Gerät für längere Zeit lagern möchten, um sie zu schützen.
3. Sichere Lagerung: Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Eine sichere und trockene Lagerung gewährleistet die Langlebigkeit des Geräts und minimiert das Risiko von Schäden.

HINWEISE ZUR ENTSORGUNG

Bitte entsorgen Sie dieses Produkt nicht im normalen Hausmüll. Informieren Sie sich über die örtlichen Vorschriften zur getrennten Sammlung von elektrischen und elektronischen Geräten. Bitte folgen Sie den örtlichen Bestimmungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Die ordnungsgemäße Entsorgung von Altgeräten schützt die Umwelt und die Gesundheit anderer vor möglichen negativen Auswirkungen. Materialrecycling trägt dazu bei, den Verbrauch von Rohstoffen zu reduzieren.

Die Komponenten sind ein Qualitätserzeugnis. Sie wurden unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und unter Verwendung eines üblichen guten Materials sorgfältig gebaut.

Die Gewährleistungszeit beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Kassenbon, Rechnung oder Lieferschein nachzuweisen ist. Innerhalb der Gewährleistungszeit werden alle Funktionsfehler der Komponenten durch unseren Kundendienst beseitigt, die nachweisbar, trotz vorsichtiger Verwendung entsprechend unserer Bedienungsanleitung, auf Materialfehler zurückzuführen sind.

Die Gewährleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Durch die Instandsetzung oder Ersatz einzelner Teile wird die Gewährleistungszeit weder verlängert noch wird eine neue Gewährleistungszeit für die einzelnen Komponenten in Gang gesetzt. Für eingebaute Ersatzteile läuft keine eigene Gewährleistungsfrist. Wir übernehmen keine Gewährleistung für Schäden und Mängel an Komponenten oder deren Teilen, die durch übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung auftreten. Das gilt auch bei Nichtbeachtung der Bedienungsanleitung sowie Einbau von Ersatz- und Zubehörteile, die nicht in unserem Programm aufgeführt sind. Durch Eingriffe oder Veränderungen an Komponenten durch Personen, die hierzu nicht von uns ermächtigt sind, erlischt der Gewährleistungsanspruch.

Die Gewährleistung bezieht sich nicht auf die Teile, die durch eine natürliche Abnutzung verschlissen werden.

Bei Gewährleistungsanspruch, Störungen, Ersatzteil- oder Zubehörbedarf wenden Sie sich bitte an die hier aufgeführte Kundendienstzentrale:

Kundendienstzentrale:

Albatros International GmbH

Konrad-Zuse-Str. 3

Änderungen vorbehalten.

Modell:

gekauft bei:

in (Ort, Straße):

Name d. Käufers:

Straße, Haus-Nr.:

PLZ, Ort :

Telefon:

Datum, Unterschrift:

Fehlerbeschreibung:
