MANUALE UTENTE RoyalCut40 Stahlmann

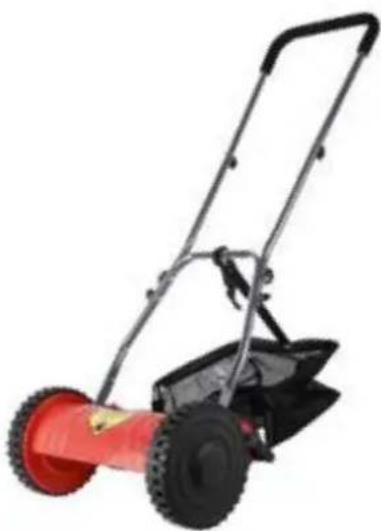

Tosaerba a cilindro con larghezza di taglio di 40 cm

Tosaerba a cilindro con larghezza di taglio di 30 cm

IT

Manuale di istruzioni

Leggere attentamente questo manuale e comprenderlo completamente prima del primo utilizzo del tuo nuovo RoyalCut.

Seguire tutte le avvertenze di sicurezza!

Albatros International GmbH, Konrad-Zuse-Str. 3, D-54552 Nerdlen Email: [e-mail]

Si prega di leggere attentamente tutte le avvertenze di sicurezza e le istruzioni. Non seguire tali avvertenze e istruzioni potrebbe causare gravi lesioni. Conservare tutte le avvertenze e istruzioni per riferimenti futuri.

Tenere i bambini lontani dall'apparecchio. Assicurarsi che tutte le parti del prodotto, in particolare il meccanismo di taglio, siano correttamente montate per garantire un funzionamento senza intoppi. Si prega di notare che modifiche, adattamenti non autorizzati e un uso improprio potrebbero compromettere le funzionalità del prodotto.

Indicazioni di Sicurezza:

1. L'apparecchio deve essere utilizzato esclusivamente in condizioni perfette. In caso di difetti o parti danneggiate, è necessaria una verifica e una riparazione da parte del personale autorizzato.

2. Le persone sotto i 16 anni, le persone con capacità fisiche o mentali limitate e i non esperti non devono utilizzare l'apparecchio.

3. Indossare sempre indumenti protettivi durante il funzionamento.

4. Verificare l'area di utilizzo per potenziali pericoli come sassi, bastoni o fili che potrebbero danneggiare o essere scagliati dal meccanismo di taglio.

5. Mantenere sempre una distanza sufficiente dal meccanismo di taglio.

6. Utilizzare l'apparecchio solo a passo d'uomo e evitare di lavorare a piedi nudi o con sandali aperti.

7. Indossare scarpe robuste e pantaloni lunghi durante il funzionamento.

8. Assicurarsi di avere illuminazione adeguata e condizioni di visibilità durante l'uso.

9. Mantenere sempre una posizione sicura, specialmente su terreni inclinati. Tagliare sempre trasversalmente rispetto a un pendio e evitare di lavorare in salita o in discesa. Prestare particolare attenzione quando si cambia la direzione di taglio su un pendio. Non lavorare su pendii eccessivamente ripidi.

Panoramica dei Componenti:

Tagliaerba:

A: Maniglia telaio (superiore):

C: Maniglia telaio (inferiore):

Cestino di raccolta:

B: Tubi centrali (maniglia telaio (centro)):

Viti e dadi:

Utensili per il montaggio:

• Per montare le impugnature, sono necessari: cacciavite e chiave (non inclusi nella confezione).
• Per allentare o serrare la lama, è necessaria una chiave esagonale (non inclusa nella confezione).

Istruzioni per il montaggio:

1. Collegare i tubi centrali (B) al telaio della maniglia (superiore) (A) utilizzando viti e dadi per fissarli.
2. Collegare i tubi centrali (B) al telaio della maniglia (inferiore) (C) e utilizzare viti e dadi per fissarli.
3. La maniglia è ora completamente montata.
4. Fissare la parte inferiore della maniglia (C) ai supporti designati sul tagliaerba.

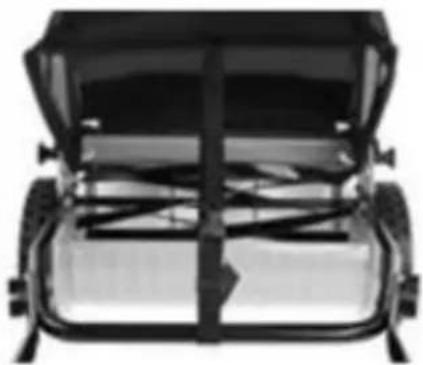

5. Montare il cestino di raccolta su entrambi i lati del tagliaerba.

1. Fissare la cinghia del cestino di raccolta alla parte inferiore della maniglia (C) e stringerla fino a quando il cestino pende leggermente sopra il terreno.

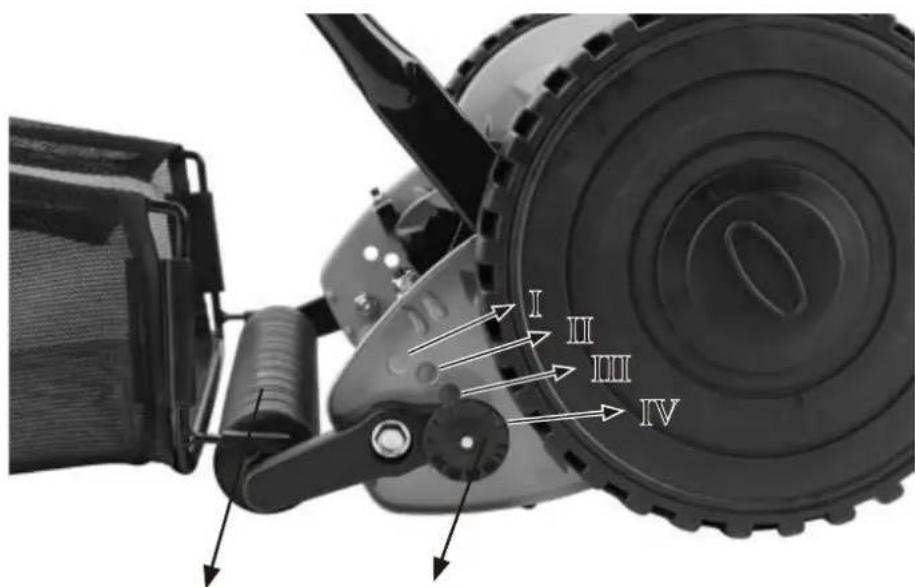

• Tirare fuori i perni a molla (1) e utilizzare il rullo di supporto (2) per regolare l'altezza di taglio desiderata.
• Rimettere i perni a molla (1) nella loro posizione originale.

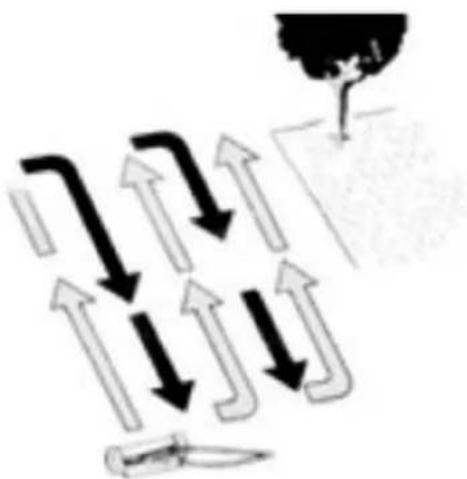

Direzione di taglio:

DATI TECNICI

Modello: RoyalCut40 RoyalCut30
Larghezza di taglio: 400mm 300mm
Altezza di taglio: 15~35mm 15~35mm

Regolazione della distanza delle lame di taglio

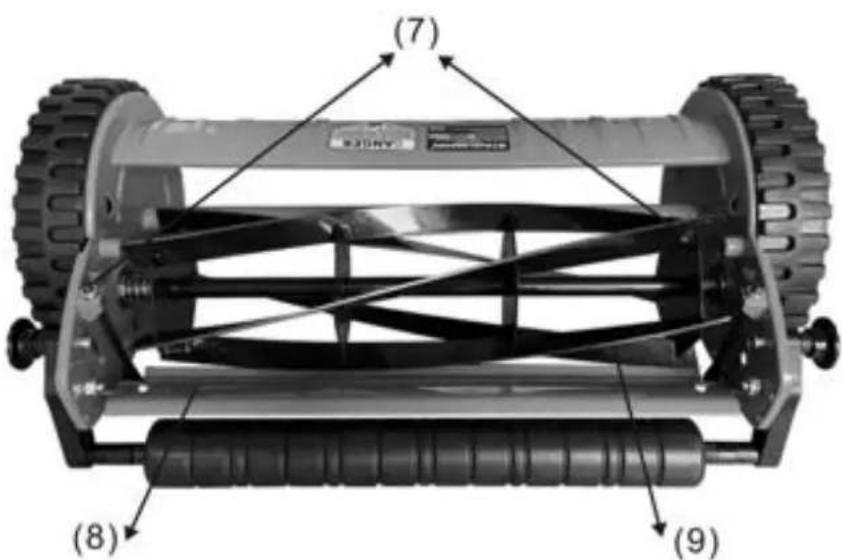

Si ottengono i migliori risultati di taglio quando, durante il funzionamento, la lama rotante (9) tocca il bordo di taglio (8) lungo tutta la sua lunghezza secondo il principio delle forbici.

Se non si sentono rumori di taglio o se i rumori di taglio non sono continui durante la spinta del tosaerba, è necessario aggiustare (ridurre) la distanza delle lame: stringere lentamente in senso orario la ghiera esagonale (7) sui lati dell'apparecchio fino a quando la lama ruota con un rumore di taglio regolare.

Se la lama rotante (9) non si muove affatto o è difficile da muovere, è necessario aggiustare (aumentare) la distanza delle lame: individuare dove (a sinistra o a destra) la lama rotante (9) si blocca contro il bordo di taglio (8). Allentare lentamente la ghiera esagonale (7) corrispondente in senso antiorario fino a quando la lama rotante (9) gira nuovamente leggermente in contatto con il bordo di taglio e produce un rumore di taglio regolare durante il taglio.

Pulizia e manutenzione:

Attenzione!

Lavori di manutenzione impropri possono danneggiare l'apparecchio e causare lesioni.

Pulizia dell'apparecchio:

Pulire l'apparecchio dopo ogni utilizzo, poiché i residui di erba essiccati possono essere difficili da rimuovere.

1. Rimuovere i residui d'erba: Utilizzare una spazzola e una spatola in plastica per rimuovere eventuali residui d'erba persistenti, se necessario. Evitare l'uso di attrezzi appuntiti per la pulizia.
2. Pulizia delle ruote: Rimuovere eventuali depositi dalle ruote.
3. Utilizzo di un panno umido: Passare un panno umido sul tagliaerba per rimuovere sporco e impurità. Asciugare accuratamente l'apparecchio dopo la pulizia.
4. Uso moderato di acqua: Per evitare possibili danni, utilizzare solo un panno umido per la pulizia. Evitare di utilizzare eccessiva acqua per la pulizia dell'apparecchio e evitare l'uso di un idropulitrice per evitare danni.

Stoccaggio del tagliaerba:

1. Pulizia approfondita prima della conservazione: Effettuare una pulizia approfondita dell'apparecchio prima di conservarlo.
2. Protezione delle lame durante la conservazione prolungata: Applicare uno strato leggero di olio sulle lame se si desidera conservare l'apparecchio per un lungo periodo per proteggerle.
3. Conservazione sicura: Conservare l'apparecchio in un luogo asciutto e fuori dalla portata dei bambini. Una conservazione sicura e asciutta garantisce la longevità dell'apparecchio e riduce al minimo il rischio di danni.

ISTRUZIONI PER LO SMALTIMENTO

Si prega di non smaltire questo prodotto tra i rifiuti domestici comuni. Informarsi sulle normative locali riguardanti la raccolta differenziata di dispositivi elettrici ed elettronici. Si prega di attenersi alle normative locali e di non smaltire i vecchi dispositivi tra i rifiuti domestici. Lo smaltimento corretto dei vecchi dispositivi protegge l'ambiente e la salute altrui da possibili impatti negativi. Il riciclo dei materiali contribuisce a ridurre il consumo di risorse naturali.

I componenti sono prodotti di qualità. Sono stati progettati in base alle conoscenze tecniche attuali e costruiti con cura utilizzando un consueto materiale di buona qualità.

Il periodo di garanzia è di 24 mesi e decorre dal momento della consegna, di cui deve essere data evidenza con uno scontrino, una fattura o una bolla/un DDT. All'interno del periodo di garanzia il nostro servizio di assistenza clienti provvederà a eliminare tutti i difetti di funzionamento dei componenti che siano imputabili in modo dimostrabile a vizi del materiale e si siano presentati nonostante un utilizzo attento e conforme alle nostre istruzioni per l'uso.

La garanzia verrà applicata in una delle modalità indicate di seguito, a nostra discrezione: riparando gratuitamente le parti difettose oppure sostituendole con parti perfettamente funzionanti. Le parti sostituite diventeranno di nostra proprietà. La riparazione o la sostituzione di singole parti non comporta l'estensione del periodo di garanzia né l'applicazione di un nuovo periodo di garanzia per i singoli componenti. Per le parti di ricambio montate non decorre un periodo di garanzia separato. Non ci assumiamo alcuna garanzia per danni o difetti dei componenti o di altre parti causati da una sollecitazione eccessiva, una gestione o una manutenzione inadeguate. Quanto sopra si applica anche in caso di mancata osservanza delle istruzioni per l'uso e al montaggio di parti di ricambio o accessori che non appartengono alla nostra gamma di prodotti. Interventi o modifiche da parte di persone non autorizzate da noi faranno decadere la garanzia.

La garanzia non copre le parti danneggiate in seguito alla normale usura. Per esercitare il proprio diritto alla garanzia o in caso di anomalie, richiesta di parti di ricambio o accessori, si prega di contattare la centrale del servizio di assistenza clienti all'indirizzo indicato di seguito:

Centrale del servizio di assistenza clienti:

Albatros International GmbH

Konrad-Zuse-Str. 3

Con riserva di modifica.

Modello:

Acquistato presso:

A (località, via):

Nome dell'acquirente:

Via, numero civico:

CAP, località:

Telefono:

Data, firma:

Descrizione del difetto:
