BEDIENUNGSANLEITUNG Ignito Timer Klarstein

Sehr geehrte Kundin, sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie die folgende Anleitung sorgfältig durch und befolgen Sie sie, um mögliche Schäden zu vermeiden. Für Schäden, die durch Nichtbeachtung der Anleitung und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 2

Geräteübersicht 7

Installation 8

Gasanschluss 9

Bedienung des Geräts 14

Sicherheits- und Energiespartipps 17

Reinigung und Pflege 19

Gas-Spezifikationen 21

Fehlersuche und Fehlerbehebung 23

Auseinanderbauen 24

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 25

Hinweise zur Entsorgung 27

Hersteller 27

English 31

Español 57

Français 83

Italiano 109

TECHNISCHE DATEN

Artikelnummer 10047352, 10047353
Stromversorgung 220-240 V; 50-60 Hz, 12 W
Deckplatte Glas
Maße (B x T x H) 600x515x100
Gasanschluss G 1/2 Gewinde
Brennerelemente Starkbrenner (1), Normalbrenner (2), Hilfsbrenner (1)
ΣQn 7,8 kW

SICHERHEITSHINWEISE

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung zu lesen, bevor Sie das Gerät installieren oder benutzen.

• Dieses Gerät darf nur in Übereinstimmung mit den geltenden Vorschriften installiert und nur in einem gut belüfteten Raum verwendet werden. Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benutzen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie dabei beaufsichtigt oder in die sichere Benutzung des Geräts eingewiesen werden und die damit verbundenen Gefahren begreifen
• Kinder dürfen mit dem Gerät nicht spielen.
• Die Reinigung und Wartung darf von Kindern ausschließlich unter Aufsicht einer für sie verantwortlichen Person durchgeführt werden.
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, den Kundendienst oder einer ähnlich qualifizierte Personen ersetzt werden, um eine Gefährdung zu vermeiden.
• Bewahren Sie diese Bedienungsanleitung zusammen mit dem Gerät auf, damit Sie sie immer einfach zur Hand haben. Wenn das Gerät verkauft oder an eine andere Person weitergegeben wird, stellen Sie sicher, dass die Anleitung an den neuen Benutzer weitergegeben wird.
• Der Hersteller lehnt jede Haftung ab, wenn diese Sicherheitsmaßnahmen nicht eingehalten werden.
• Lesen Sie die folgenden Inhalte sorgfältig durch und stellen Sie sicher, dass Sie sie verstehen.
• Dieses Gerät darf nur in Übereinstimmung mit den geltenden Vorschriften installiert und nur in einem gut belüfteten Raum verwendet werden.
• Vergewissern Sie sich vor der Installation, dass die Gas- und Stromversorgung mit der auf dem Typenschild angegebenen Art übereinstimmt.
• Wenn dieses Gerät in Wasserfahrzeugen oder Wohnwagen installiert wird, sollte es nicht als Raumheizung verwendet werden.
  • Die Gasleitung und das Elektrokabel müssen so verlegt werden, dass sie keine Teile des Geräts berühren.

• Gehen Sie bei Vermutung eines Gaslecks folgendermaßen vor:

• Beenden Sie die Verwendung des Produkts und schließen Sie das mittlere Ventil

• Öffnen Sie das Fenster, um den Raum zu lüften

• Wenden Sie sich an unser Service-Center, indem Sie von draußen anrufen - schalten Sie das Licht nicht ein; schalten Sie kein elektrisches Gerät ein/aus und berühren Sie keine Steckdose - benutzen Sie kein Telefon in der Nähe des Kochfeldes.

- Die Installation dieses Geräts muss von einem qualifizierten Techniker oder Installateur vorgenommen werden.

- Die Einstellbedingungen für dieses Gerät sind auf dem Etikett oder dem Typenschild angegeben.

• Entfernen Sie alle Verpackungsmaterialien, bevor Sie das Gerät benutzen.
• Vergewissern Sie sich nach dem Auspacken des Geräts, dass das Gerät nicht beschädigt ist und dass das Anschlusskabel in einwandfreiem Zustand ist. Andernfalls wenden Sie sich vor der Installation des Geräts an Ihren Händler.
• Dieses Gerät ist nur für den Hausgebrauch bestimmt und kann bei unsachgemäßem Gebrauch eine Gefahr darstellen.
  • Die angrenzenden Möbel und alle Materialien, die in der Installation verwendet werden, müssen während der Benutzung einer Temperatur von mindestens 85 °C über der Umgebungstemperatur des Raumes, in dem sie sich befinden, standhalten.
• Sollten die Flammen des Brenners versehentlich erlöschen, schalten Sie den Brenner aus und warten Sie mindestens eine Minute, bevor Sie den Brenner wieder entzünden.
• Die Verwendung eines Gaskochgeräts führt zur Erzeugung von Wärme und Feuchtigkeit in dem Raum, in dem es installiert ist. Sorgen Sie für eine gute Belüftung der Küche: Lassen Sie die natürlichen Belüftungsöffnungen offen oder installieren Sie eine mechanische Belüftungsvorrichtung (mechanische Dunstabzugshaube).
• Prolonged intensive use of the appliance may call for additional ventilation, for example opening of a window, or more effective ventilation, for example increasing he level of mechanical ventilation where present.
• Lassen Sie Kinder nicht in der Nähe des Geräts oder mit ihm spielen.
• Das Gerät wird heiß, wenn es in Betrieb ist.
• Kinder sollten ferngehalten werden, bis es abgekühlt ist.
• Dieses Gerät ist für die Bedienung durch Erwachsene vorgesehen.
• Kinder können sich auch verletzen, wenn sie Pfannen oder Töpfe von dem Gerät herunterziehen.
• Kinder dürfen das Gerät nicht benutzen! Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit verantwortlichen Person eingewiesen oder beaufsichtigt werden und die mit der Nutzung verbundenen Risiken verstehen.
• Verwenden Sie das Gerät nur zur Zubereitung von Speisen.
• Nehmen Sie keine Veränderungen an diesem Gerät vor. Die Herdplatte ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem ausgelegt.
• Verwenden Sie das Gerät nicht, wenn es mit Wasser in Berührung kommt. Bedienen Sie das Gerät nicht mit nassen Händen.
• Die Heiz- und Kochflächen des Geräts werden heiß, wenn sie in Betrieb sind; treffen Sie alle erforderlichen Vorsichtsmaßnahmen.
• Verwenden Sie keine großen Tücher, Geschirrtücher oder ähnliches, da die Enden die Flammen berühren und Feuer fangen könnten.
• Lassen Sie das Gerät beim Kochen niemals unbeaufsichtigt.
• Instabile oder verformte Töpfe sollten nicht auf dem Gerät verwendet werden, da sie durch Umkippen oder Verschütten einen Unfall verursachen können.
• Verwenden oder lagern Sie keine brennbaren Materialien in der Schublade in der Nähe dieses Geräts.

VORSICHT

In! Seien Sie extrem vorsichtig, wenn Sie Öl oder Fett auf einer sehr hohen Leistungsstufe erhitzen. Bei hohen Temperaturen können sich Öl und Fett spontan entzünden und stellen eine hohe Brandgefahr da!

• Verderbliche Lebensmittel, Kunststoffartikel und Spraydosen können durch die Hitze beeinträchtigt werden und sollten nicht über oder unter dem Gerät gelagert werden.
• Verwenden Sie keine Sprühdosen in der Nähe des Geräts, während es in Betrieb ist.
• Vergewissern Sie sich, dass sich die Regler in der Position „☐“ befinden, wenn das Gerät nicht in Betrieb ist.
• Dieses Gerät ist nur für das Kochen im Innenbereich bestimmt. Es ist nicht für den kommerziellen oder industriellen Gebrauch bestimmt.
• Verwenden Sie hitzebeständige Topflappen oder Handschuhe, wenn Sie heiße Töpfe und Pfannen anfassen.
• Achten Sie beim Anheben des Kochgeschirrs darauf, dass die Topflappen nicht in die Nähe offener Flammen kommen.
• Achten Sie darauf, dass Topflappen oder Handschuhe nicht feucht oder nass werden, denn dann überträgt sich die Hitze schneller durch das Material, und es besteht die Gefahr, sich zu verbrennen.
• Verwenden Sie die Brenner immer erst, nachdem Sie Töpfe und Pfannen darauf gestellt haben. Erhitzen Sie keine leeren Töpfe oder Pfannen.
• Verwenden Sie niemals Plastik- oder Alufolienkochgeschirr auf dem Gerät.
• Achten Sie bei der Verwendung anderer Elektrogeräte darauf, dass das Kabel nicht mit den Geräteoberflächen des Kochgeräts in Berührung kommt.
• Wenn Sie mechanische Teile, z. B. ein künstliches Herz, in Ihrem Körper haben, sollten Sie vor der Verwendung des Geräts einen Arzt oder eine Ärztin konsultieren.
• Verwenden Sie kein Geschirrtuch oder ähnliche Materialien anstelle eines Topflappens. Solche Tücher können sich an einer heißen Platte entzünden.
• Verwenden Sie niemals scheuernde oder ätzende Reinigungsmittel.
• Dieses Gerät sollte nur von einem autorisierten Servicetechniker repariert oder gewartet werden und es sollten nur zugelassene Originalersatzteile verwendet werden.
• Bevor Sie versuchen, das Gerät zu reinigen, sollten Sie es vom Stromnetz trennen und abkühlen lassen.
• Sie sollten das Gerät nicht mit einem Dampfstrahler oder einem anderen Hochdruckreinigungsgerät reinigen.
• Bitte entsorgen Sie die Verpackung nach der Installation unter Berücksichtigung von Sicherheits- und Umweltaspekten.
• Wenn Sie ein altes Gerät entsorgen, machen Sie es unbrauchbar, indem Sie das Kabel abschneiden.

• Wenn Sie Glaskochgeschirr verwenden, achten Sie darauf, dass es für das Kochen auf der Herdplatte geeignet ist. Wenn die Glasoberfläche gesprungen oder zerbrochen ist, schalten Sie das Gerät aus, um einen Stromschlag zu vermeiden.

• Drehen Sie die Griffe des Kochgeschirrs zur Seite oder in die Mitte der Herdplatte ohne dass sie über die benachbarten Platten ragen, um die Gefahr von Verbrennungen, Entflammen brennbarer Materialien und Verschütten zu minimieren.

• Schalten Sie die Kochplatten immer aus, bevor Sie das Kochgeschirr herunternehmen.
• Überwachen Sie das Frittieren von Lebensmitteln auf hoher Flamme sorgfältig.
• Erhitzen Sie das Fett immer langsam und überwachen Sie die Erhitzung.

WARNUNG

Brandgefahr! Stellen Sie keine Gegenstände außer Töpfen und Pfannen auf dem Kochfeld ab.

• Frittiergut sollte so trocken wie möglich sein. Frost an gefrorenen Lebensmitteln oder Feuchtigkeit an frischen Lebensmitteln kann dazu führen, dass heißes Fett spritzt und über die Seiten des Topfes läuft.
• Versuchen Sie niemals, einen Topf mit heißem Fett zu bewegen, insbesondere eine Fritteuse. Warten Sie, bis das Fett vollständig abgekühlt ist.

• VORSICHT: Im Falle eines Glasbruchs der Kochplatte:

• Schalten Sie sofort alle Brenner und alle elektrischen Heizelemente aus und trennen Sie das Gerät
  von der Stromversorgung
• Berühren Sie nicht die Oberfläche des Geräts.
• Verwenden Sie das Gerät nicht.

VORSICHT

Verbrennungsgefahr! Während der Verwendung werden die für den Nutzer zugänglichen Geräteteile so heiß, dass sie Verbrennungen verursachen können. Achten Sie darauf, dass Ihr Körper, Ihre Kleidung und andere Materialien als Kochutensilien das Kochfeld erst dann berühren dürfen, wenn dieses vollständig abgekühlt ist. Achten Sie darauf, dass Sie die Heizelemente nicht berühren.

Sicherheitshinweise für die Installation

• Nehmen Sie keine Veränderungen an diesem Gerät vor.
• Die Installation dieses Geräts muss von einem hierfür autorisierten Techniker oder Installateur vorgenommen werden.
• Vergewissern Sie sich vor der Installation, dass die örtlichen Verteilungsbedingungen (Art des Gases und Gasdruck) und die Einstellung des Geräts kompatibel sind.
• Die Einstellbedingungen für dieses Gerät sind auf dem Etikett (oder dem Typenschild) angegeben.
• Dieses Gerät ist nicht an eine Anlage zur Ableitung von Verbrennungsprodukten angeschlossen. Besonderes Augenmerk sollte auf

die entsprechenden Anforderungen an die Belüftung gelegt werden.

- Schalten Sie vor der Installation die Gas- und Stromzufuhr zum Gerät ab.

- Alle Geräte, die elektrische Komponenten enthalten, müssen geerdet werden.

- Achten Sie darauf, dass die Gasleitung und das Stromkabel so verlegt sind, dass sie keine Teile des Geräts berühren, die heiß werden könnten.

• Die Gasleitung oder der Anschluss sollte nicht abgeknickt oder durch andere Geräte blockiert sein.

- Überprüfen Sie die Abmessungen des Geräts sowie die Abmessungen der auszuschneidenenden Öffnung in der Küchenzeile.

- Die Paneele oberhalb der Arbeitsfläche, direkt neben dem Gerät, müssen aus nicht brennbarem Material bestehen. Sowohl der Oberflächenbelag als auch der Klebstoff, mit dem er fixiert wird, sollten hitzebeständig sein, um eine Beschädigung zu verhindern.

- Drehen Sie den Gashahn auf und entzünden Sie alle Brenner.

- Stellen Sie sicher, dass die Flamme klar und blau ist und keine gelben Spitzen aufweist.

- Wenn der Brenner irgendwelche Auffälligkeiten zeigt, überprüfen Sie Folgendes:

• Brennerdeckel korrekt aufgesetzt
• Flammenspreizer richtig positioniert
• Brenner vertikal mit Einspritznippel ausgerichtet

- Nach der Installation muss der Installateur eine vollständige Funktionsprüfung und eine Prüfung auf mögliche Lecks durchführen.

- Der flexible Schlauch muss so angebracht sein, dass er nicht mit einem beweglichen Teil des Gehäuses in Berührung kommen kann und nicht durch einen Raum führt, der blockiert werden könnte. Es sollte in Übereinstimmung mit den geltenden Vorschriften installiert und angeschlossen werden.

- Das Gerät wird werkseitig gefettet, um eine lange Lebensdauer des Geräts zu garantieren.

- Wenn das Ländersymbol nicht auf dem Gerät angebracht ist, müssen Sie die Bedienungsanleitung zu Rate ziehen, die die notwendigen Anweisungen zur Anpassung des Geräts an die Nutzungsbedingungen des jeweiligen Landes enthalten sollte.

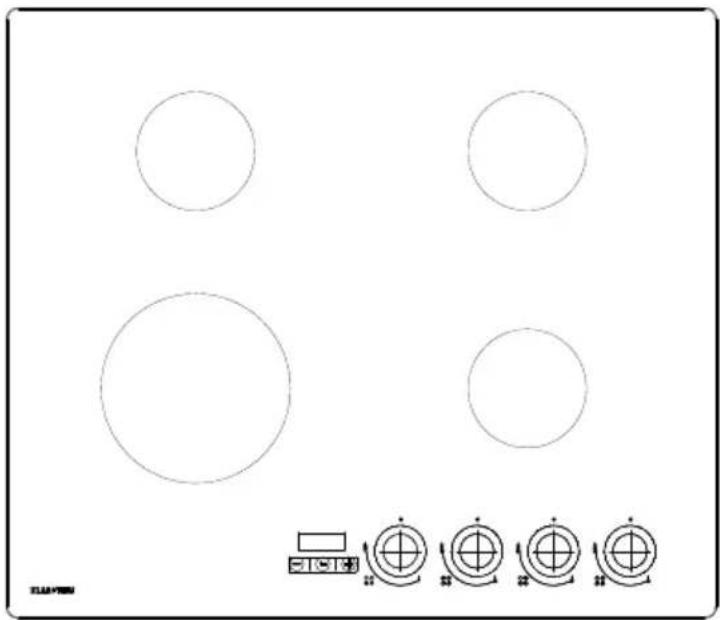

GERÄTEÜBERSICHT

Gerät

Halterung (4) Schwamm (4)

Injektor (5)

Bedienungsanleitung (1)

Schraube (4)

Dichtungsring

INSTALLATION

Sicherheitshinweise für die Installation

1. Entfernen Sie die Topfträger, den Brennerdeckel und den Flammensprizer, drehen Sie das Gerät vorsichtig um und legen Sie es auf eine gepolsterte Unterlage.
2. Achten Sie darauf, die Zünd- und Flammenüberwachungsvorrichtung nicht zu beschädigen. Bringen Sie den im Lieferumfang enthaltenen Schwamm um den Rand des Geräts herum an.
3. Lassen Sie keine Lücke und achten Sie darauf, dass die Versiegelung nicht zu dick ist.

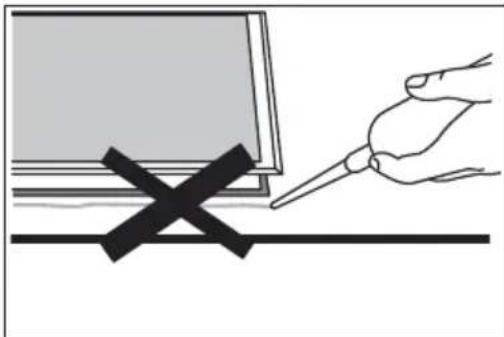

Verwenden Sie kein Silikon, um das Gerät an der Öffnung zu versiegeln. Dadurch könnte es schwierig werden, das Gerät in Zukunft aus der Öffnung zu entfernen, insbesondere wenn es gewartet werden muss.

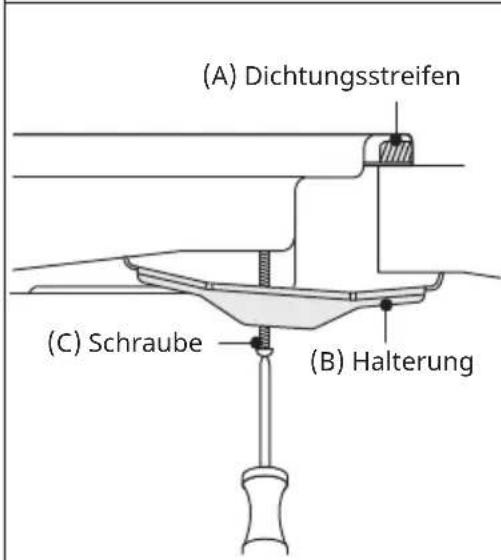

(A) Dichtungsstreifen (C) Schraube (B) Halterung

1. In jeder Ecke des Kochfeldes (H) befindet sich eine Reihe von Schraubenlöchern. Ziehen Sie eine Schraube (C) durch die Halterung (B) fest, um die Halterung am Kochfeld zu befestigen, aber dennoch die Möglichkeit zu haben, die Position anzupassen.

2. Drehen Sie das Kochfeld vorsichtig um und senken Sie es dann vorsichtig in die von Ihnen ausgeschnittene Öffnung ab.

3. Passen Sie die Halterungen an der Unterseite des Kochfelds an Ihre Arbeitsplatte an.

4. Ziehen Sie dann die Schrauben (C) vollständig an, um das Kochfeld zu befestigen.

GASANSCHLUSS

• Dieses Gerät muss in Übereinstimmung mit den Installationsvorschriften des Landes, in dem es verwendet werden soll, installiert und angeschlossen werden.
• Dieses Gerät ist für die Verwendung mit Flüssiggas und Erdgas ausgelegt. Die Umrüstung für die Verwendung mit Flüssiggas und Erdgas darf nur von einer qualifizierten Person durchgeführt werden.

Richtlinien für den Wechsel und die Installation der Gasversorgung

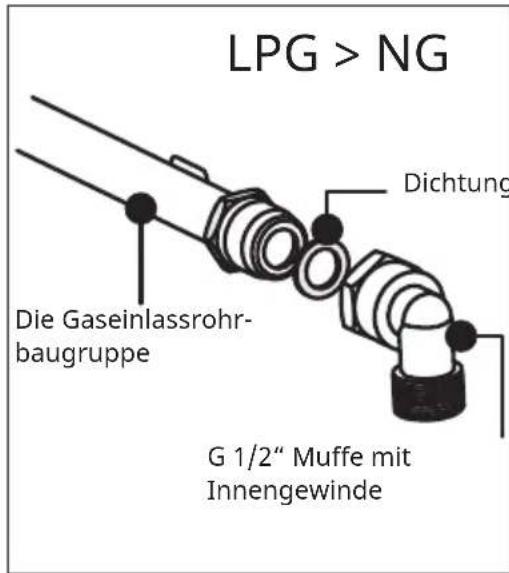

LPG > NG Die Gaseinlassrohr- baugruppe Dichtung G 1/2" Muffe mit Innengewinde

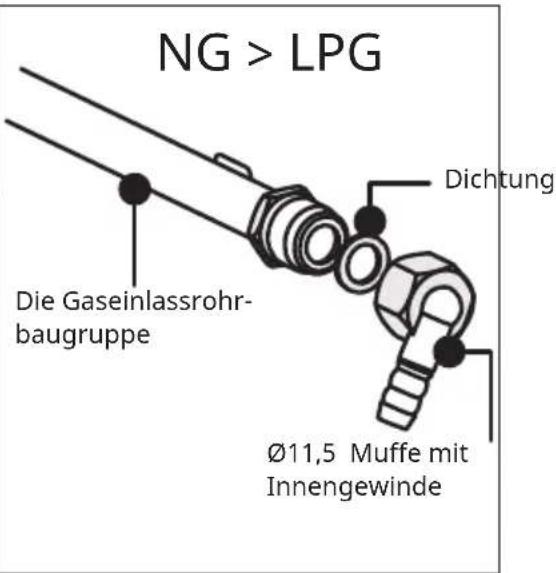

NG > LPG Die Gaseinlassrohr- baugruppe Dichtung Ø11,5 Muffe mit Innengewinde

WARNUNG

Tragen Sie bei der Installation des Kochfeldes unbedingt Schutzhandschuhe.

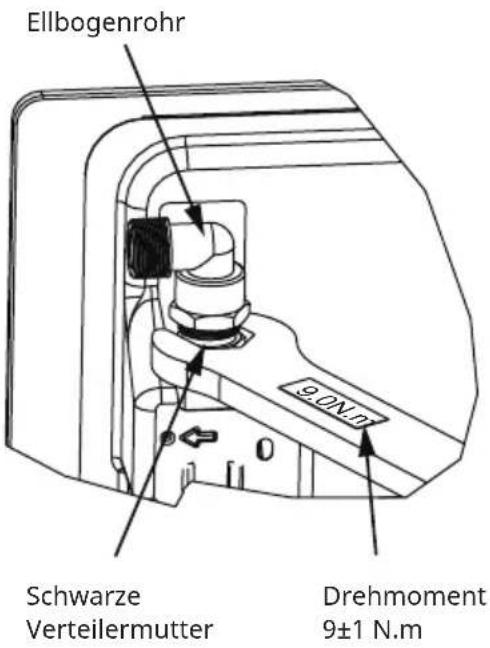

Anpassen der Richtung des Ellbogenrohrs

VORSICHT

Wenn Sie das Ellbogenrohr einstellen oder einbauen müssen, verwenden Sie nur einen Drehmomentschlüssel von 9±1N.m und arbeiten Sie an der schwarzen Mutter des Verteilers, nicht am

Ellbogenrohr.

Ellbogenrohr 9.0 N.m. Schwarze Verteilermutter Drehmoment 9±1 N.m

Anpassen der Richtung des Ellbogenrohrs

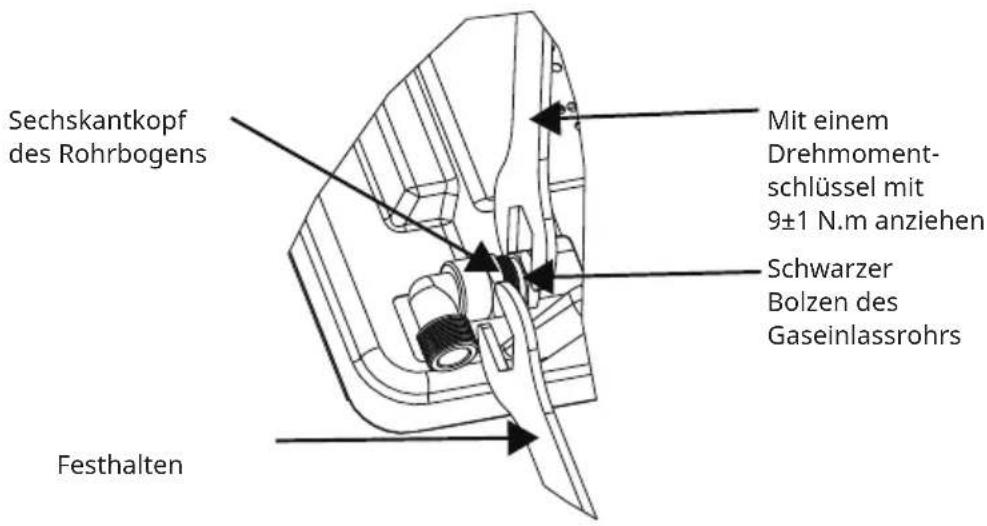

Sechskantkopf des Rohrbogens Mit einem Drehmoment- schlüssel mit 9±1 N.m anziehen Schwarzer Bolzen des Gaseinlassrohrs Festhalten

Nach dem Lösen des Ellenbogenrohrs stellen Sie die Schnittstelle des Rohrbogens nach Bedarf in die gewünschte Richtung ein und halten den Sechskantkopf des Rohrs mit einem Schraubenschlüssel fest. Ziehen Sie die schwarze Schraube der Gaseinlassleitungmit einem Drehmomentschlüssel von 9±1N.m an. Stellen Sie sicher, dass das Drehmoment des Schraubenschlüssels innerhalb des erforderlichen Bereichs liegt, um zu verhindern, dass das Winkelstück bricht oder durch übermäßige Kraft beschädigt wird.

Prüfen Sie nach dem Festziehen der Anlage, ob die Teile in gutem Zustand sind, und testen Sie die Luftdichtheit der Anlage, um sicherzustellen, dass sie luftdicht ist. Der Installateur ist für die Ergebnisse des Prozesses verantwortlich.

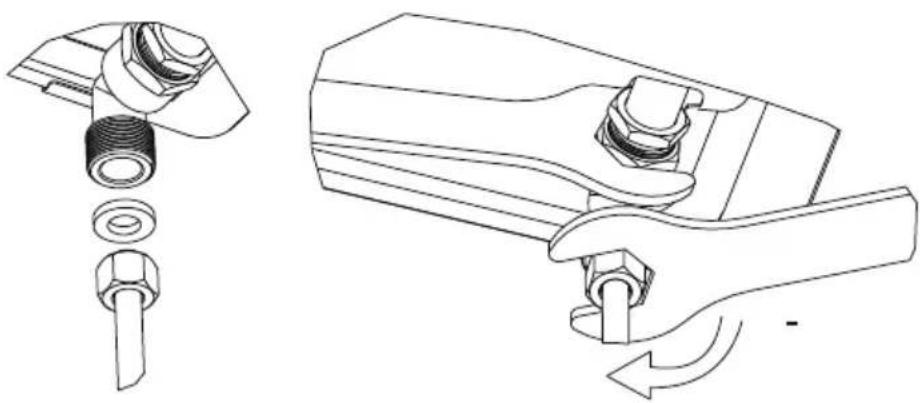

Installation des Gaskochfelds

Dieses Gerät sollte von einem registrierten Gassicherheits-Techniker installiert werden!

Wenden Sie beim Festziehen nicht zu viel Kraft an, sonst bricht das Winkelstück oder der Gummiring verformt sich und wird undicht. Beachten Sie, dass der Drehmomentschlüssel zum Anziehen mit einem Drehmoment von 10N.m verwendet werden muss. Das maximale Drehmoment darf 20N.m nicht überschreiten.

Gasanschluss

Der Gasanschluss muss sich an einer Stelle befinden, an der das Absperrventil zugänglich ist. Das Ende des Gaseinlassanschlusses des Gaskochfeldes hat ein 1/2"-Gewinde, das die Aufnahme von Gas ermöglicht:

• einen fixierte Verbindung
• eine Verbindung mit einem flexiblen Rohr (L min. 1 m - max. 3 m)
  Die mitgelieferte wasserdichte Dichtung muss zwischen dem Ausgang des Verteilers und der Gaszufuhr eingesetzt werden Das Rohr darf nicht mit beweglichen Teilen der Küchenzeile (z.B. einer Schublade) in Berührung kommen und der Zugang zu Hohlräumen, die behindert werden könnten, muss verhindert werden.

WARNUNG

Gefahr durch Leckagen!

Wenn ein Anschlussstück gehandhabt wird, sollte die Dichtung überprüft werden. Der Hersteller haftet nicht für eine eventuelle

Undichtigkeit des Anschlusses nach der Handhabung.

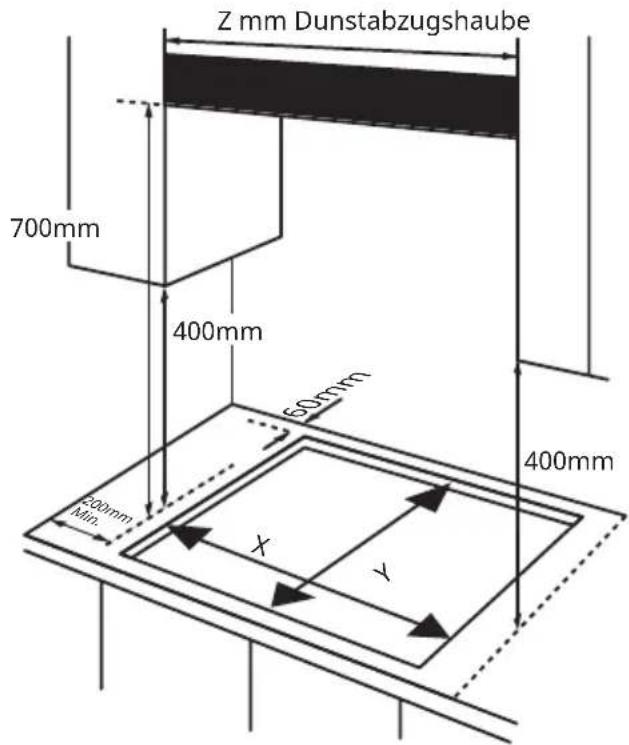

Positionierung

Erforderlicher Freiraum beim Einbau des Kochfeldes mit darüber liegender Dunstabzugshaube

Z mm Dunstabzugshaube 700mm 400mm 60mm 400mm 500mm Min. X Y

Erforderlicher Freiraum beim Einbau des Kochfeldes mit darüber liegender Dunstabzugshaube

Modell X Y Z
10047352, 10047353	560 480 600

• Die Kanten des Kochfeldes müssen einen Mindestabstand von mm zu einer Seiten- oder Rückwand haben.
- 700 mm zwischen dem höchsten Punkt der Kochfeldoberfläche (einschließlich der Brenner) und der Unterseite jeder horizontalen Fläche direkt darüber.
- 400 mm zwischen den Kochfeldflächen, vorausgesetzt, die Unterseite der horizontalen Fläche befindet sich in einer Linie mit der Außenkante des Kochfeldes. Wenn die Unterseite der horizontalen Fläche niedriger als 400 mm ist, muss sie mindestens 50 mm von den Außenkanten des Kochfelds entfernt sein.
- 50 mm Abstand um das Gerät herum und zwischen der Kochfeldoberfläche und brennbaren Materialien.

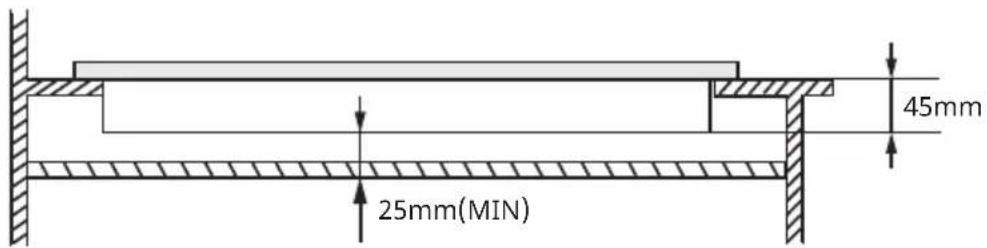

- Sie müssen einen Abstand von mindestens 25 mm und höchstens 74 mm zwischen der Unterseite des Geräts und allen darunter liegenden Flächen einhalten.

• Dieses Gerät ist für den Einbau in eine Küchenzeile oder eine 600 mm breite Arbeitsplatte vorgesehen, sofern die folgenden Mindestabstände eingehalten werden.
• Ein Backofen muss über eine Zwangsbelüftung verfügen, damit ein Kochfeld darüber installiert werden kann.
• Überprüfen Sie die Abmessungen des Backofens in der jewiligen Bedienungsanleitung.

BEDIENUNG DES GERÄTS

Automatische Zündung mit Flammenausfallsicherung. Das Gerät ist mit einer Flammenausfallsicherung an jedem Brenner ausgestattet, die im Falle eines Flammenausfalls den Gasfluss zum Brennerkopf unterbricht.

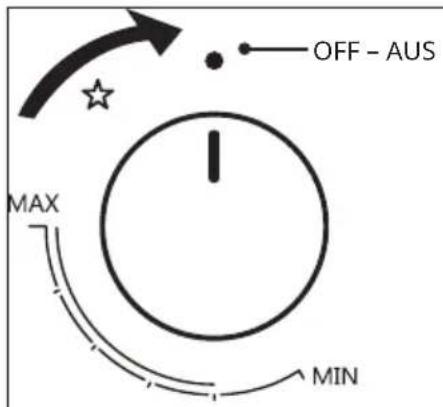

Entzünden des Brenners

OFF - AUS MAX MIN

Aktivieren Sie zuerst die Stromversorgung und zünden Sie dann den Brenner an.

Drücken Sie den Drehknopf des zu zündenden Brenners und drehen Sie ihn gegen den Uhrzeigersinn auf die höchste Position, die automatische Zündung für den Brenner wird ausgelöst.

Wenn die Brennerflamme entzündet ist, können Sie den Drehknopf loslassen.

Wenn Sie den Drehknopf loslassen und der Brenner nicht entzündet ist, unterbrechen Sie den Betrieb des Geräts und öffnen Sie die Tür des Raums und/oder warten Sie mindestens 1 Minute, bevor Sie versuchen, den Brenner erneut zu entzünden.

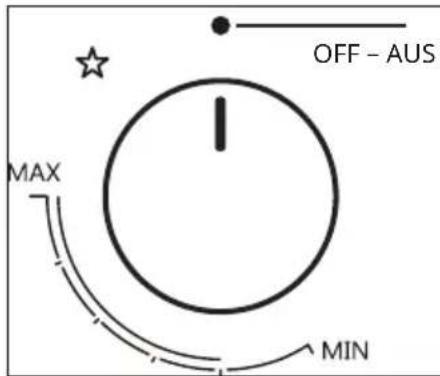

Anpassen der Flamme

OFF - AUS MAX MIN

Sobald der Brenner entzündet ist, drehen Sie den Drehknopf gegen den Uhrzeigersinn, um die Flamme zu regulieren, bis die Flamme eine geeignete Höhe erreicht hat. Die Betriebsposition MUSS zwischen der maximalen und der minimalen Position liegen.

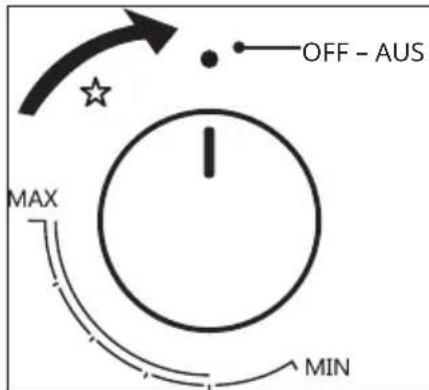

Austritt der Flamme

OFF - AUS MAX MIN

Um den Brenner auszuschalten, drehen Sie den Drehknopf ganz im Uhrzeigersinn auf die Position „Gas aus“. Im Falle eines Stromausfalls können die Brenner vorsichtig mit einem Streichholz angezündet werden.

Intelligenter Brennerschalter

Nach dem Entzünden können Sie eine Zeit oder eine Leistung einstellen. Tippen Sie auf den intelligenten Brennerschalter, um die Zeit oder die Leistung des Brenners einzustellen. Das Symbol auf dem Display zeigt an, welchen Timer oder welche Leistung Sie gerade auswählen. Tippen Sie erneut, um zwischen Timer und Leistung umzuschalten.

Zeit- oder Leistungseinstellungen

Nachdem Sie den Timer oder die Leistung ausgewählt haben, tippen Sie auf + oder -, um die Zeit oder die Leistung einzustellen und zu ändern. Tippen Sie auf die Taste, um die Zeit einzustellen, tippen Sie kurz auf, um jeweils 1 Minute hinzuzufügen/zu entfernen, tippen Sie lange auf, um die Zeit schnell einzustellen, der Einstellbereich beträgt 1-180 Minuten.

Tippen Sie auf die Taste, um die Leistung einzustellen, tippen Sie kurz auf die Taste, um 10°C hinzuzufügen/zu entfernen, tippen Sie lange auf die Taste, um eine schnelle Einstellung vorzunehmen, der Einstellbereich beträgt 140°C-210°C.

Wenn Sie 5 Sekunden lang keine Aktion durchführen, wird die eingestellte Zeit übernommen.

Nachdem Sie die Leistung eingestellt haben, blinkt das H-Symbol, um anzuzeigen, dass das Gerät mit voller Leistung läuft, und das H-Symbol hört auf zu blinken, um anzuzeigen, dass es die eingestellte Leistung erreicht hat und derzeit mit niedriger Leistung läuft.

Anpassung der aktuellen Einstellungen

Wenn Sie die aktuelle Zeit oder die Leistung ändern möchten, gehen Sie zu Schritt 5.

Geplanten Betrieb abbrechen

Um den geplanten Betrieb abzubrechen, halten Sie die Tasten - und + gleichzeitig gedrückt. Der Brenner wird weiterhin wie ein Normalbrenner funktionieren. Wenn Sie den Drehknopf wie in Schritt 3 auf OFF stellen, werden sowohl der Timer als auch die Flamme ausgeschaltet.

Ablauf des Timers

Am Ende des Countdowns schaltet sich der Brenner aus. Drehen Sie den Drehknopf auf die Position OFF. Das Kochfeld gibt einen Signalton ab, um Sie daran zu erinnern, wenn noch 3 Sekunden verbleiben.

Wichtige Empfehlungen

Um das Anzünden zu erleichtern, zünden Sie den Brenner an, bevor Sie die Pfanne auf den Herd stellen. Für einen geringeren und effizienteren Gasverbrauch ist es ratsam, Pfannen mit einem Durchmesser zu verwenden, der der Größe des Brenners entspricht, sodass die Flamme nicht ausbrennt. Sämtliches Kochgeschirr muss einen flachen Boden haben und die richtige Größe aufweisen. Es ist ratsam, die Flamme zu reduzieren, sobald die Flüssigkeit zu kochen beginnt, und die Flamme auf das Minimum zu beschränken, das zur Aufrechterhaltung des Siedens erforderlich ist. Vergewissern Sie sich, dass der Raum, in dem der Herd installiert ist, ausreichend belüftet ist.

Empfohlene Gartemperaturen für bestimmte Gerichte

Speise Empfohlene Temperatur
Schweinefleisch (fettarm) 200–210 °C
Schweinfefleisch (mittelfett) 170 °C
Rindfleisch (fettarm) 200–220 °C
Rindfleisch (mittelfett) 160-180 °C
Gedämpftes Gemüse 160-180 °C
Geröstetes Gemüse 200 °C
Frittierter Fisch 170–180 °C

SICHERHEITS- UND ENERGIESPARTIPPS

Der Durchmesser des Bodens der Pfanne sollte dem des Brenners entsprechen.

Hinweis: Verwenden Sie kein Kochgeschirr, das den Rand des Brenners überlappt.

Brenner Pfannen
	Min. Max.
Dreifach-Brenner 220 mm 220 mm
Starkbrenner 200 mm 220 mm
Normalbrenner 160 mm 180 mm
Hilfsbrenner 120 mm 160 mm

NEIN JA

Verwenden Sie kein Kochgeschirr mit kleinem Durchmesser auf großen Brennern.Die Flamme sollte nie über den Rand der Pfanne hinausgehen.Vermeiden Sie es, ohne Deckel oder mit halb abgenommenem Deckel zu kochen, da dadurch Energie verschwendet wird.Verwenden Sie keine Pfanne mit einem konvexen oder konkaven Boden.Stellen Sie das Kochgeschirr nicht auf eine Seite des Brenners, da es sonst umkippen könnte.Verwenden Sie kein Kochgeschirr mit großem Durchmesser auf den Brennern in der Nähe der Bedienelemente, da es die Bedienelemente berühren könnte, wenn es in der Mitte des Brenners platziert wird, oder so nah an den Brennern steht, dass es die Temperatur in diesem Bereich erhöht und Schäden verursachen kann.Stellen Sie niemals Kochutensilien direkt auf den Brenner.Legen Sie keine Gegenstände, wie z.B. eine Flammensicherung oder eine Flammschutzmatte, zwischen die Pfanne und den Pfannenträger, da dies zu schweren Schäden am Gerät führen kann.Verwenden Sie kein übermäßiges Gewicht und beschweren Sie das Kochfeld nicht mit schweren Gegenständen.

Verwenden Sie immer das richtige Kochgeschirr für jeden Brenner, um Gasverluste und Verfärbungen des Kochgeschirrs zu vermeiden.Setzen Sie einen Deckel auf das Kochgeschirr.Verwenden Sie nur Töpfe, Kasserollen und Bratpfannen mit dickem, flachem Boden.Stellen Sie das Kochgeschirr immer direkt über den Brenner, nicht zur Seite.Stellen Sie das Kochgeschirr auf den Dreifuß.Gehen Sie vorsichtig mit dem Kochgeschirr um, wenn es auf dem Brenner steht.

• Verwenden Sie keine Pfannen aus Gusseisen, Ton oder Steingut, keine Grillpfannen, Griddleplatten oder Toasterplatten, da die entstehende Hitze das Gerät beschädigen könnte.
• Berühren Sie die Deckplatte und den Dreifuß nach dem Gebrauch eine gewisse Zeit lang nicht.
• Sobald eine Flüssigkeit zu kochen beginnt, reduzieren Sie die Flamme auf eine kaum köchelnde Stufe.
• Fette und Öle können beim Erhitzen brennbare Dämpfe abgeben. Halten Sie Flammen oder erhitzte Gegenstände von Fetten und Ölen fern, wenn Sie mit diesen kochen.
• Die Dämpfe von sehr heißem Öl können eine Selbstentzündung verursachen, sodass Sie Ihr Essen beim Kochen im Auge behalten sollten.

REINIGUNG UND PFLEGE

• Reinigungsarbeiten dürfen nur durchgeführt werden, wenn das Gerät vollständig abgekühlt ist.
• Das Gerät sollte vom Stromnetz getrennt werden, bevor Sie mit der Reinigung beginnen.
• Reinigen Sie das Gerät regelmäßig, am besten nach jedem Gebrauch.
• Scheuernde Reinigungsmittel oder scharfe Gegenstände beschädigen die Oberfläche des Kochfeldes; Sie sollten es mit warmem Wasser und etwas Spülmittel reinigen.

Verwendbar Nicht verwendbar
Weiches Tuch Nylonbürste
Neutrales Reinigungsmittel Speiseöl
	Scheuermittel
	Stahlbürste
	Saures/Alkalisches Reinigungsmittel
	Verdünner/Benzin

Pfannenhalter, Bedienelemente

• Den Pfannenhalter entnehmen
- Reinigen Sie diesen und die Bedienelemente mit einem feuchten Tuch, Spülmittel und warmem Wasser. Bei hartnäckiger Verschmutzung weichen Sie es vorher ein.
- Wischen Sie alles mit einem sauberen, weichen Tuch trocken.

Deckplatte

• Wischen Sie die Deckplatte regelmäßig mit einem weichen, in warmem Wasser ausgewrungenen Tuch ab, dem Sie etwas Spülmittel hinzugefügt haben.
• Trocknen Sie die Deckplatte nach der Reinigung gründlich ab.
• Entfernen Sie salzige Speisen oder Flüssigkeiten so schnell wie möglich vom Kochfeld, um das Risiko von Korrosion zu vermeiden.
• Die Edelstahlteile des Geräts können sich mit der Zeit verfärben. Das ist wegen der hohen Temperaturen normal. Jedes Mal, wenn Sie das Gerät benutzen, sollten Sie diese Teile mit einem Produkt reinigen, das für Edelstahl geeignet ist.

Brenner

• Entfernen Sie die Brennerdeckel und Flammenspreizer, indem Sie sie nach oben und von der Deckplatte weg ziehen.
• Weichen Sie sie in heißem Wasser und ein wenig Spülmittel oder Geschirrspülmittel ein.
• Wischen Sie sie nach dem Reinigen und Waschen sorgfältig ab und trocknen

Sie sie. Stellen Sie sicher, dass die Flammenöffnungen sauber und vollständig trocken sind.

• Wischen Sie die festen Teile der Brennerschale mit einem feuchten Tuch ab und trocknen Sie sie anschließend.
• Wischen Sie die Zündvorrichtung und die Flammenüberwachungsvorrichtung vorsichtig mit einem gut ausgewrungenen Tuch ab und wischen Sie sie mit einem sauberen Tuch trocken.
• Bevor Sie die Brenner wieder auf die Deckplatte setzen, vergewissern Sie sich, dass der Injektor nicht blockiert ist.

Bauen Sie die Hilfsbrenner, Normalbrenner, Starkbrenner und Dreifachbrenner wie folgt wieder zusammen

1. Setzen Sie den Flammenspreizer (4) auf die Brennerschale (5), sodass die Zündvorrichtung und die Flammenüberwachungsvorrichtung durch die entsprechenden Löcher im Flammenspreizer ragen.
2. Setzen Sie den Brennerdeckel (1,2,3) auf den Flammenspreizer (4), sodass die Bolzen in die entsprechenden Aussparungen passen.

WARNUNG

Brandgefahr! Verwechseln Sie nicht den oberen und unteren Teil.

Die Bolzen müssen genau in die Aussparungen passen.

Regelmäßige Wartung

• Wenden Sie sich regelmäßig an ein autorisiertes Kundendienstzentrum, um den Zustand der Gasleitung und des Gasdruckreglers, falls vorhanden, zu überprüfen.
  • Die Verwendung von Verlängerungskabeln ist untersagt.

GAS-SPEZIFIKATIONEN

Gasanpassung

• Treffen Sie Vorkehrungen für die Vorgänge und Einstellungen, die bei der Umstellung von einem Gas auf ein anderes durchgeführt werden müssen.
• Alle Arbeiten müssen von einem qualifizierten Techniker durchgeführt werden.
• Bevor Sie beginnen, schalten Sie die Gas- und Stromzufuhr zum Gerät ab.

1 Wechseln Sie die Einspritzdüse der Brenner

Injektor

Entfernen Sie die Pfannenhalterung, den Brennerdeckel und den Flammenspreizer.

Schrauben Sie die Einspritzdüse mit einem 7-mm-Steckschlüssel ab und ersetzen Sie sie durch die vorgeschriebene Einspritzdüse für die neue Gasversorgung.

Setzen Sie alle Komponenten vorsichtig wieder zusammen. Nach dem Austausch der Injektoren ist es ratsam, den Injektor fest anzuziehen.

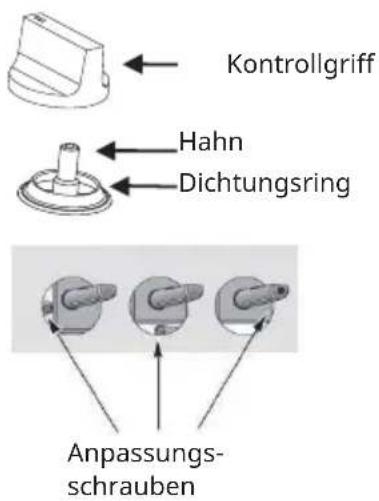

Einstellung der Mindesthöhe der Flamme

Kontrollgriff Hahn Dichtungsring Anpassungs- schrauben

1. Drehen Sie die Hähne auf ein Minimum herunter.
2. Entfernen Sie den Knopf des Hahns und setzen Sie einen kleinen Schraubendreher mit Klinge in die Mitte des Hahnschafts.
3. Die richtige Einstellung ist erreicht, wenn die Flamme eine Länge von etwa 3-4 mm hat.
4. Bei Butan-/ Propangas muss mit der Stellschraube sichergestellt werden, dass die Flamme nicht erlischt, indem Sie schnell von der maximalen auf die minimale Durchflussmenge drehen. Wenn dies der Fall ist, entfernen Sie den Drehknopf und nehmen Sie weitere Anpassungen am Gasfluss vor. Testen Sie den Gasfluss erneut, nachdem Sie die Anpassung vorgenommen haben.
5. Wiederholen Sie diesen Vorgang für jeden einzelnen der Gashähne.

Nehmen Sie den Gashahn nicht auseinander: Im Falle einer Fehlfunktion ersetzen Sie den gesamten Gashahn. Vergewissern Sie sich vor dem Auswechseln des Brenners, dass die Einspritzdüse nicht blockiert ist. (z.B. Seifenwasser oder Gas im Falle einer Fehlfunktion, ersetzen Sie den gesamten Hahn. Es muss ein

vollständiger Funktionstest und ein Test auf mögliche Lecks durchgeführt werden). Demontieren Sie das Ventil nicht:

Nach Abschluss der Umstellung muss ein qualifizierter Techniker oder Installateur die richtige Gaskategorie mit „V“ kennzeichnen, die mit der Einstellung auf dem Typenschild übereinstimmt. Entfernen Sie die Markierung „V“ von der vorherigen Einstellung.

FEHLERSUCHE UND FEHLERBEHEBUNG

Reparaturen sollten nur von einem lizenzierten Techniker durchgeführt werden, da eine unsachgemäße Reparatur zu einer ernsten Gefahr für Sie und andere führen kann. Einige kleinere Probleme können jedoch wie folgt gelöst werden.

Problem Mögliche Ursache Lösung
Nicht entzündet	Kein Funken. Überprüfen Sie die Stromversorgung.
	Die Gasversorgung ist abgedreht. Bringen	Sie den Deckel richtig an.
	Der Brennerdeckel ist schlecht aufgesetzt.	Öffnen Sie die Gaszufuhr vollständig.
Zündet nicht richtig	Die Gaszufuhr ist nicht vollständig geöffnet.	Öffnen Sie die Gaszufuhr vollständig.
	Der Brennerdeckel ist schlecht aufgesetzt.	Bringen Sie den Deckel richtig an.
	Der Zündstift wurde mit einer Fremdsubstanz verunreinigt.	Wischen Sie die Fremdsubstanz mit einem trockenen Tuch ab.
	Die Brenner sind nass. Trocknen Sie die Brenner vorsichtig.
	Die Öffnungen im Flammenspreizer sind blockiert.	Reinigen Sie den Flammenspreizer.
Lärm ertönt, wenn entzündet	Der Brennerdeckel ist schlecht aufgesetzt.	Setzen Sie den Brennerdeckel richtig auf.
Die Flamme geht aus, wenn in Verwendung.	Die Flammenüberwachungsvorrichtung ist mit einer Fremdsubstanz kontaminiert.	Reinigen Sie die Flammenüberwachungsvorrichtung.
	Das Kochgut ist übergekocht und die Flamme ist erloschen.	Drehen Sie den Brennerknopf ab. Warten Sie eine Minute und zünden Sie den Brenner wieder an.
	Ein starker Luftzug könnte die Flamme ausgelöscht haben.	Bitte schalten Sie den Bereich aus und überprüfen Sie den Kochbereich auf Zugluft, wie z.B. offene Fenster, warten Sie eine Minute und entzünden Sie den Bereich erneut.
Gelbe Flamme	Die Öffnungen im Flammenspreizer sind blockiert.	Reinigen Sie den Flammenspreizer.
Instabile Flamme	Der Brennerdeckel ist schlecht aufgesetzt.	Setzen Sie den Brennerdeckel richtig nicht korrekt.
Gasgeruch Gasleck		Beenden Sie die Verwendung des Produkts und schließen Sie das mittlere Ventil. 3. Wenden Sie sich an unser Service-Center, indem Sie von draußen anrufen.

AUSEINANDERBAUEN

Hinweis: Die Installation/Montage und Demontage des Geräts darf nur von qualifiziertem Fachpersonal vorgenommen werden.

Vor der Demontage muss im Gerät befindliches Gas entlüftet werden. Gehen Sie dabei wie folgt vor:

• Schließen Sie alle Zuleitungsventile, aber trennen Sie den Gasherd noch nicht von der Leitung.
• Zünden Sie nun alle Brenner. Das restliche im Gerät enthaltene Gas brennt in kurzer Zeit ab.
• Danach sind die Leitungen des Geräts gasfrei und der Gasherd kann von den Anschlüssen getrennt werden.

Wichtige Hinweise zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge der Schritte.
- Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.
- Stellen Sie bei der Demontage eine ausreichende Belüftung des Arbeitsbereiches sicher.
- In diesem Gaskochfeld sind keine Motoren oder Akkumulatoren verbaut. Beachten Sie den Abschnitt „Hinweise zur Entsorgung“.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichenen Mülltonne (WEEE-Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern sie nicht das WEEE-Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

3. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

4. Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
5. Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die Webseite auszuwählen.
6. Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH Norddeutschlandstr. 3 47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

HERSTELLER

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Deutschland.

Kontakt: [e-mail]

Importeur für Großbritannien:

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Allemagne.

Contact : [e-mail]
