BEDIENUNGSANLEITUNG VV-CGQJD-LDJ-8T Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

LANGER RAM-WAGENHEBER

MODELL: 3T/4T/8T/12T

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

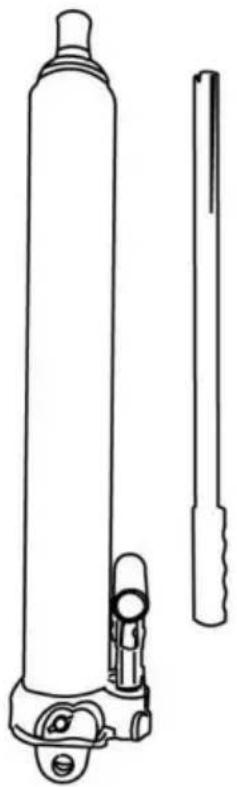

LANGER RAM-WAGENHEBER

MODELL: 3T/4T/8T/12T

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

⚠ Erwärmen:

Zu Ihrer Sicherheit und zur Vermeidung von Verletzungen lesen Sie bitte sehr sorgfältig zu den folgenden Warnhinweisen und Bedienungshinweisen:

ÿ Dies ist nur ein Hubantrieb, der für den Einsatz mit Kränen zum Heben von schwerere Lasten. Verwenden Sie dieses Produkt nicht für andere Zwecke als diese für den es bestimmt war.

y Dies ist ein Hebegerät, das für den Einsatz mit Kränen konzipiert ist, um Heben Sie schwerere Lasten. Überlasten Sie nicht, Überlastung kann zu Schäden führen oder Ausfall des Geräts. Verwenden Sie dieses Produkt nicht für andere Zwecke als das, wofür es bestimmt war.

ÿ Die Last muss sofort durch andere geeignete bedeutet. Arbeiten Sie niemals an, unter oder um eine Last, bis diese richtig auf Wagenheber mit entsprechender Leistung gestützt.

y Lassen Sie die Last nicht plötzlich fallen. Der daraus resultierende Stoß kann zu Beschädigung. Das Gerät muss vollständig eingefahren sein, bevor Öl nachgefüllt wird. Füllen Sie bis zum unteren Rand der Einfüllöffnung. Verwenden Sie nur hochwertige Hydraulikflüssigkeit. Verwenden Sie keine Bremsflüssigkeit. Flüssigkeit oder andere Arten von ungeeigneten Flüssigkeiten, die Schäden am Einheit.

ÿ Alle Montageteile müssen vor der Verwendung fest angezogen sein. ÿ

Lesen, studieren, verstehen und befolgen Sie alle Anweisungen vor der Verwendung oder Wartung.

ÿ Es liegt in der Verantwortung des Eigentümers, Etiketten und Handbücher verfügbar zu halten durch den Hersteller bei Nichtbeachtung dieser und aller anderen Warnungen im Zusammenhang mit diesem Produkt kann zu einem plötzlichen Verlust der angehobenen Last führen was zu tödlichen Personenschäden oder Sachschäden führen kann.

Vorsicht:

Verwenden Sie den für dieses Produkt mitgelieferten Griff oder einen autorisierten Ersatz Griff, um die ordnungsgemäße Funktion des Ablassventils sicherzustellen.

BEDIENUNGSANLEITUNG:

1. Schätzen Sie vor dem Betrieb das Gewicht der Ladung ab. Überladen Sie die Buchse über ihre Nennlast hinaus.
2. Wählen Sie den Aktionspunkt entsprechend dem Schwerpunkt und platzieren Sie den Wagenheber Auf dem harten Boden ist es notwendig, Legen Sie ein hartes Brett unter den Wagenheber, um Vermeiden Sie ein Wackeln oder Stürzen während des Betriebs.
3. Bevor Sie die Wagenheber betätigen, stecken Sie zuerst das gekerbte Ende des Griffs in Drehen Sie den Bediengriff im Uhrzeigersinn, bis das Ablassventil geschlossen. Das Ventil nicht zu fest anziehen.
4. Setzen Sie den Bediengriff in die Buchse ein und der Stößel wird gleichmäßig angehoben durch die Auf- und Abbewegung des Griffs und die Last wird angehoben. Der Zylinder hört auf zu steigen, wenn die gewünschte Höhe erreicht ist.
5. Senken Sie den Stempel durch Drehen des Ablassventils. Gegen den Uhrzeigersinn mit dem gezahntes Ende lockern Sie es langsam, wenn eine Last verwirrt ist, oder Unfälle können geschehen.
   6.Wenn mehr als ein Heber gleichzeitig verwendet wird, ist es wichtig, Betreiben Sie die verschiedenen Heber mit gleicher Geschwindigkeit und gleicher Last Andernfalls besteht die Gefahr, dass die gesamte Konstruktion einstürzt.
6. Bei einer Umgebungstemperatur von -27 °F bis 113 °F verwenden Sie Maschinenöl (G8443-84)N15. Bei einer Umgebungstemperatur von 4 bis 27 °F verwenden Sie synthetische Spindelöl (GB442-64) Es sollte ausreichend gefiltertes Hydrauliköl vorhanden sein Andernfalls kann die Sollhöhe nicht erreicht werden.
7. Während des Vorgangs müssen heftige Stöße vermieden werden.
8. Der Benutzer muss den Wagenheber gemäß der Bedienungsanleitung richtig bedienen. Wenn Der Wagenheber weist Qualitätsprobleme auf und lässt sich nicht bedienen.

+Erhöhen:

1. Drehen Sie das Entlüftungsventil durch die Schlitzöffnung am Ende des Griffs im Uhrzeigersinn, um es festzuziehen.
2. Setzen Sie den Griff in den Pressgriffhalter und drücken Sie ihn nach oben und unten. Die Kolbenstange steigt langsam auf die gewünschte Höhe. Dann sofort übertragen

Befestigen Sie die Last an entsprechend dimensionierten Stützvorrichtungen, wie z. B. Wagenhebern.

+Zum Senken:

Den Pressgriff abnehmen. Das Entriegelungsventil mithilfe der Schlitzöffnung am Ende des Griffs leicht gegen den Uhrzeigersinn drehen, um es zu lösen. Dann bewegt sich die Kolbenstange langsam nach unten. Unter Belastung darf das Entriegelungsventil nicht zu schnell gedreht werden, da sonst ein zu schnelles Absenken zu Gefahren führt.

Stellen Sie sicher, dass sich alle Werkzeuge und Personen in der Nähe befinden, bevor Sie die Last absenken. Durch das schnelle Öffnen und Schließen des Ablassventils beim Absenken der Last entstehen gefährliche dynamische Stoßbelastungen. Die daraus resultierende Überlastung kann zu einem Ausfall des Hydrauliksystems führen, was wiederum schwere Verletzungen und/oder Sachschäden zur Folge haben kann.

AUS SICHERHEITSGRÜNDEN

Das Hubgewicht darf die angegebene Belastung dieses Wagenhebers nicht überschreiten.

Ohne Stützgestell ist es nicht gestattet, unter dem angehobenen schweren Körper zu arbeiten, nachdem dieser angehoben wurde.

ROUTINEMÄSSIGE WARTUNG

Die richtige Ölmenge muss beibehalten werden, sonst wird die angegebene Hubhöhe

Höhe würde nicht erreicht.

Um Beschädigungen zu vermeiden, sollte der Wagenheber vor Stromschlägen geschützt werden, während er Betrieb.

Der Wagenheber darf nicht auf der Seite oder auf dem Kopf stehen.

Dieses Produkt ist nicht für den Einsatz in Umgebungen mit hohem oder hohem Säuregehalt geeignet. alkalische, ätzende Luft.

Öl hinzufügen

1. Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, stellen Sie den Wagenheber in seine aufrechte, waagerechte Position. Öleinfüllschraube entfernen.
2. Füllen Sie nach, bis der Ölstand die Höhe der Einfüllschraube erreicht hat, und setzen Sie die Ölfilterschraube wieder ein.

Für optimale Leistung und längste Lebensdauer ersetzen Sie die gesamte Flüssigkeitsversorgung mindestens einmal pro Jahr.

1. Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, entfernen Sie den Öleinfüllstutzen Stecker.
2. Legen Sie den Wagenheber auf die Seite und lassen Sie die Flüssigkeit in einen geeigneten Behälter ab.

Hinweis: Entsorgen Sie Hydraulikflüssigkeit gemäß den örtlichen Vorschriften.

1. Mit hochwertigem Wagenheberöl auffüllen. Öleinfüllstopfen wieder anbringen.

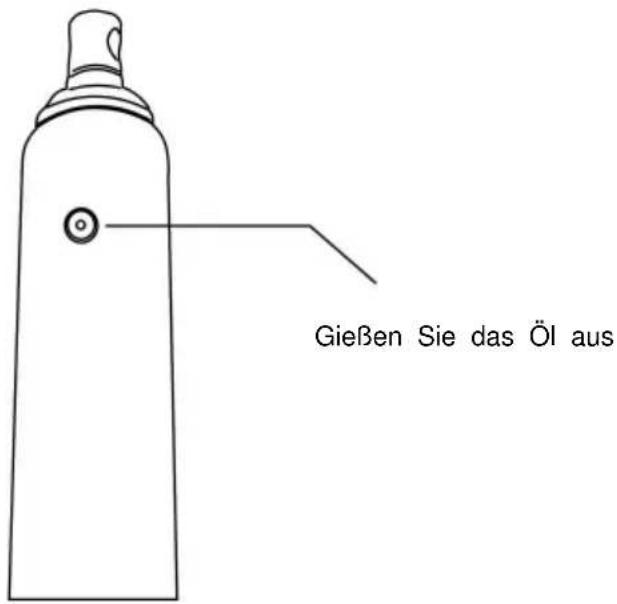

Gießen Sie das Öl aus

Schmierung

1. Eine Beschichtung mit leichtem Schmieröl auf Drehpunkte, Achsen und Scharniere hilft um Rost vorzubeugen und sicherzustellen, dass Räder, Rollen und Pumpeneinheiten sich frei bewegen.

2. Überprüfen Sie den Pumpenkolben und den Stößel regelmäßig auf Anzeichen von Rost oder Korrosion. Bei Bedarf reinigen und mit einem ölhaltigen Tuch abwischen.

Achtung: Verwenden Sie auf diesen Oberflächen niemals Schleifpapier oder Schleifmaterial.

1. Lagern Sie den Wagenheber bei Nichtgebrauch mit vollständig eingefahrenem Pumpenkolben und Stößel.

Parametertabelle

Modell	Hubgewichtskapazität (TONNE)	Hubweg (mm)	Mindesthöhe (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500 660

Maße

Modell H (mm) T1		(mm) T2 (mm) T3 (mm) B (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	ÿ20	F33	22

d3 d2 工

Installationsanleitung für Kolbenpumpen

Symptom Mögliche	Ursachen	Korrekturmaßnahme
Jack wird nicht laden	Ablassventil nicht dicht geschlossener Überlastzustand Luftzufuhr in ausreichender	Stellen Sie sicher, dass das Ablassventil fest geschlossen ist Behebung des ÜberlastzustandsFür ausreichende Luftzufuhr sorgen
Jack blutetAus nach dem Abheben	Ablassventil nicht dicht geschlossen Überlastzustand Störung der Hydraulikeinheit	Stellen Sie sicher, dass das Ablassventil fest geschlossen ist Behebung des ÜberlastzustandsVerkäufer kontaktieren
Jack wird nicht niedriger nach Entladung	Vorratsbehälter überfüllt Verknüpfungen binden	Lassen Sie die Flüssigkeit bis zum richtigen Stand abBewegliche Teile reinigen und schmieren
Schlechter AuftriebLeistung	Flüssigkeitsstand niedrigIm System eingeschlossene Luft	Stellen Sie den richtigen Flüssigkeitsstand sicherBei vollständig eingefahrenem Kolben denÖleinfüllstopfen entfernen, um die Druckluft entweichen zu lassen, Öleinfüllstopfen wieder anbringen
Wird nicht heben zu Vollauszug	Flüssigkeitsstand niedrig	Stellen Sie den richtigen Flüssigkeitsstand sicher
