VV-CGQJD-LDJ-8T - Krik Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Lange hydraulische krik
Merk	Vevor
Model	VV-CGQJD-LDJ-8T
Hefcapaciteit	8 ton
Hefhoogte	500 mm
Minimale hoogte	660 mm
Afmetingen (H x D1 x D2 x D3 x L)	660 x 17 x 17 x 30 x 22 mm
Geschat gewicht	9 kg
Aandrijving	Handmatig, handhydraulische pomp
Materiaal	Staal
Hoofdfunctie	Hijsen en laten zakken van zware lasten met behulp van een kraan
Type hydraulische vloeistof	Hoogwaardige hydraulische olie (G8443-84 bij 27°F-113°F, GB442-64 bij 4°F-27°F)
Capaciteit van de olietank	Vullen tot de onderrand van de vulopening
Ontlastingsklep	Ja, om het zakken te regelen
Bedieningshendel	Inbegrepen, gekarteld uiteinde om de klep te openen/sluiten
Beoogd gebruik	Met een kraan om zwaardere lasten te tillen; niet voor andere doeleinden gebruiken
Veiligheid	Niet overbelasten; gebruiken op harde ondergrond; last ondersteunen met steunen; niet onder last werken zonder ondersteuning
Regelmatig onderhoud	Controleer het oliepeil, smeer de draaipunten en assen, reinig de zuiger
Oliewissel	Minstens een keer per jaar; volledig aftappen met het zadel omlaag en de zuiger ingedrukt
Opslag	Opbergen met de zuiger en cilinder volledig ingetrokken
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - VV-CGQJD-LDJ-8T Vevor

Hoe gebruik ik de Vevor VV-CGQJD-LDJ-8T krik?

Schat voor gebruik het gewicht van de last (max 8 ton). Plaats de krik op een harde ondergrond, steek het gekartelde uiteinde van de hendel in de ontlastingsklep en draai het met de klok mee om de klep te sluiten. Steek de hendel in de bus en pomp om de last te heffen. Om te laten zakken, draai de klep langzaam tegen de klok in. Werk nooit onder een niet-ondersteunde last.

Hoe voeg ik hydraulische olie toe?

Laat het zadel volledig zakken en duw de pompzuiger in. Zet de krik rechtop, verwijder de olievuldop. Vul tot de olie de onderrand van de opening bereikt. Gebruik alleen hoogwaardige hydraulische olie. Draai de dop er weer op.

Wat te doen als de krik de last niet heft?

Controleer eerst of de ontlastingsklep goed gesloten is. Zorg ervoor dat de last niet meer dan 8 ton is. Ontlucht het systeem door de vuldop te openen met de krik volledig ingetrokken. Als het probleem aanhoudt, controleer dan het oliepeil en neem contact op met de klantenservice.

Hoe laat ik de krik veilig zakken?

Verwijder de drukkendel. Draai met de gespleten opening van de hendel de ontlastingsklep lichtjes tegen de klok in om hem losser te maken. De zuigerstang zal langzaam zakken. Draai niet snel, want te snel zakken is gevaarlijk. Zorg dat al het personeel op veilige afstand is.

Wat is het maximale gewicht dat deze krik kan heffen?

De maximale hefcapaciteit is 8 ton. Overschrijd deze last nooit, want overbelasting kan de krik beschadigen of een gevaarlijke storing veroorzaken.

Wat zijn de belangrijke veiligheidsvoorschriften?

Werk nooit onder een last die alleen door de krik wordt ondersteund; gebruik steunen met de juiste capaciteit. Plaats de krik op een harde en stabiele ondergrond. Laat de last niet plotseling vallen. Niet gebruiken voor andere doeleinden dan hijsen met een kraan. Lees de volledige handleiding voor gebruik.

Hoe onderhoud ik de krik?

Controleer regelmatig het oliepeil en smeer de draaipunten, assen en scharnieren met een lichte olie. Reinig de zuiger en cilinder met een olieachtige doek; gebruik nooit schuurpapier. Voer minstens een keer per jaar een volledige olie verversing uit. Berg de krik op met de zuiger ingedrukt.

Wat te doen als de krik niet volledig intrekt?

Dit kan komen door een te volle tank of een blokkade van de verbindingen. Tap overtollige olie af tot het juiste niveau. Reinig en smeer de bewegende delen. Als het probleem aanhoudt, neem dan contact op met de technische dienst.

Waar vind ik de volledige handleiding en ondersteuning?

De volledige handleiding is beschikbaar als gratis download op notice-facile.com. Voor technische ondersteuning en het elektronische garantiecertificaat, ga naar www.vevor.com/support.

Kan ik deze krik alleen of met een kraan gebruiken?

Deze krik is ontworpen voor gebruik met een kraan om zwaardere lasten te tillen. Hij mag niet als enige ondersteuning van de last worden gebruikt. De last moet na het hijsen onmiddellijk worden ondersteund door geschikte middelen (steunen).

GEBRUIKSAANWIJZING VV-CGQJD-LDJ-8T Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

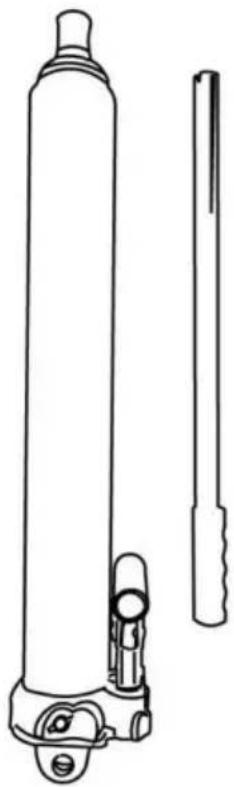

LANGE RAM-KRUK

MODEL: 3T/4T/8T/12T

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Apwarming:

Om uw veiligheid te waarborgen en letsel te voorkomen, leest u deze informatie zorgvuldig door. over de volgende waarschuwingen en gebruiksaanwijzingen:

ÿ Dit is slechts een hefaandrijving, die is ontworpen om te worden gebruikt met kranen om zwaardere lasten. Gebruik dit product niet voor andere doeleinden dan dat waarvoor het bedoeld was.

ÿ Dit is alleen een hefwerktuig, dat is ontworpen voor gebruik met kranen om til zwaardere lasten. Overbelast niet overbelasting kan schade aan de of een storing van het apparaat. Gebruik dit product niet voor andere doeleinden dan waarvoor het bedoeld is.

ÿ De last moet onmiddellijk door andere geschikte hulpmiddelen worden ondersteund. betekent. Werk nooit aan, onder of rondom de last totdat deze goed is ondersteund door kriksteunen met de juiste classificatie.

ÿ Laat de lading niet plotseling vallen. Als gevolg hiervan kan een schok op het apparaat leiden tot schade. Unit moet volledig worden ingetrokken voordat olie wordt toegevoegd. Vul tot de onderste rand van het vulgat. Gebruik alleen hydraulische vloeistof van hoge kwaliteit. Gebruik geen remvloeistof vloeistof of enig ander type ongeschikte vloeistoffen die schade aan de eenheid.

ÿ Alle bevestigingsmaterialen moeten goed vastzitten voordat u het product

gebruikt. ä Lees, bestudeer, begrijp en volg alle instructies voordat u het product gebruikt of onderhoud.

ÿ Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat de labels en handleidingen beschikbaar zijn van het niet in acht nemen door de fabrikant van deze en alle andere waarschuwingen met betrekking tot dit product kan leiden tot plotseling verlies van de opgeheven lading resulterend in overlijden, persoonlijk letsel of materiële schade.

Voorzichtigheid:

Gebruik de handgreep die bij dit product is geleverd of een geautoriseerde vervanging handgreep om een goede werking van de ontlastklep te garanderen.

GEBRUIKSAANWIJZING:

1. Schat voor gebruik het gewicht van de lading. Overbelast de lading niet. de jack is hoger dan de nominale belasting.
2. Selecteer het actiepunt volgens het zwaartepunt en plaats de krik op de harde grond is het noodzakelijk, Plaats een harde plank onder de krik zodat Vermijd wankelen of vallen tijdens het gebruik.
3. Voordat u de krikken bedient, steekt u eerst het gekartelde uiteinde van de hendel in het ontlastventiel. Draai de bedieningshendel met de klok mee totdat het ontlastventiel opengaat. gesloten. Draai de klep niet te vast.
4. Steek de bedieningshendel in de houder en de ram wordt langzaam omhoog gebracht. de op- en neergaande beweging van de hendel en de last wordt opgetild. De ram stopt met stijgen wanneer de gewenste hoogte is bereikt.
5. Laat de ram zakken door het ontlastventiel te draaien. Tegen de klok in met de gekerfde uiteinde langzaam losmaken wanneer een lading wordt verplaatst, anders kunnen ongelukken gebeuren voorkomen.
6. Wanneer er meer dan één krik tegelijk wordt gebruikt, is het belangrijk om: de verschillende krikken met gelijke snelheid en gelijke belasting bedienen Anders bestaat het gevaar dat de hele constructie instort.
7. Gebruik machineolie bij een omgevingstemperatuur van -3°C tot 45°C (G8443-84)N15. Gebruik bij een omgevingstemperatuur van 4F tot -27F synthetische Spindelolie (GB442-64) Er moet voldoende gefilterde hydraulische olie aanwezig zijn in de krikken. Anders kan de nominale hoogte niet worden bereikt.
8. Tijdens de operatie moeten hevige schokken worden vermeden.
9. De gebruiker moet de krik correct bedienen volgens de gebruiksaanwijzing. Als De krik heeft wat kwaliteitsproblemen en kan niet worden bediend.

+Om te verhogen:

1. Draai het ontluchtingsventiel open met behulp van de sleuf aan het uiteinde van de handgreep Draai het met de klok mee vast.
2. Plaats de hendel in de pershendelhouder en druk omhoog en omlaag; de De zuigerstang zal langzaam stijgen tot de hoogte die u nodig hebt. Breng hem dan onmiddellijk over

de lading overbrengen naar passende ondersteuningsvoorzieningen, zoals assteunen.

+Om te verlagen:

Verwijder de pershendel. Draai de ontlastklep iets tegen de klok in om deze los te maken met behulp van de sleufopening aan het uiteinde van de hendel. En dan zal de zuigerstang langzaam naar beneden bewegen. Bij belasting mag de ontlastklep niet te snel worden gedraaid, anders leidt te snel zakken tot gevaar.

Zorg ervoor dat alle gereedschappen en personeel uit de buurt zijn voordat u de last laat zakken. Er ontstaan gevaarlijke dynamische schokbelastingen door het snel openen en sluiten van de ontlastklep terwijl de last wordt neergelaten. De resulterende overbelasting kan leiden tot een storing in het hydraulisch systeem, wat ernstig persoonlijk letsel en/of materiële schade kan veroorzaken.

OM VEILIGHEIDSWAARDE

Het hefgewicht mag de toegestane belasting van deze krik niet overschrijden.

Zonder ondersteuningsrek is het niet toegestaan om onder het opgetilde zware lichaam te werken nadat het is opgetild.

ROUTINEMATIG ONDERHOUD

De juiste hoeveelheid olie moet worden gehandhaafd, anders is de gespecificeerde hefhoogte hoogte niet bereikt zou worden.

Om schade te voorkomen, moet de krik zo worden beschermd dat hij geen schokken krijgt als hij in de auto staat.

operatie.

De krik mag niet op zijn kant of ondersteboven staan.

Dit product is niet geschikt voor de werkomgeving vol of zuur alkalische corrosieve lucht.

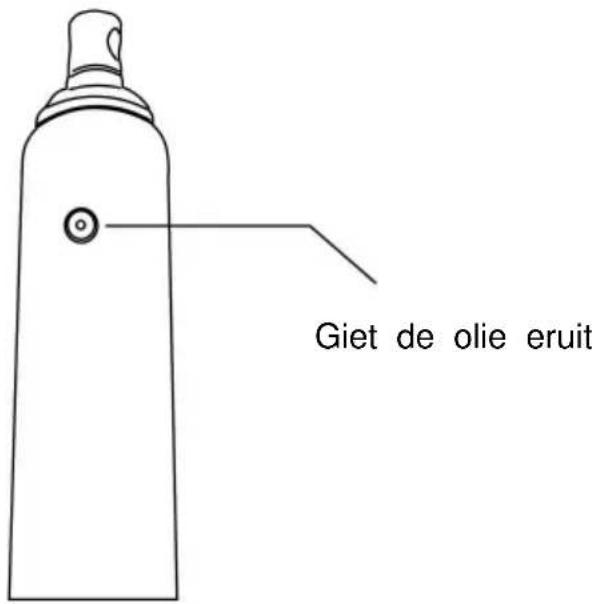

Olie toevoegen

1. Zet de krik in de juiste positie, met het zadel volledig naar beneden en de pompzuiger volledig ingedrukt. rechtop, waterpas. Verwijder de olievulplug.
2. Vul de olie bij tot het niveau van de vulplug en plaats de oliefilterplug terug.

Voor de beste prestaties en de langste levensduur, vervangt u de volledige vloeistoftoevoer ten minste eenmaal per jaar.

1. Verwijder de olievuldop met het zadel volledig naar beneden en de pompzuiger volledig ingedrukt. plug.
2. Leg de krik op zijn kant en laat de vloeistof in een geschikte bak lopen.

Let op: Voer hydraulische vloeistof af volgens de plaatselijke voorschriften.

1. Vul met goede kwaliteit krikolie. Plaats de olievuldop terug.

Smering

1. Een laagje lichte smeerolie op de draaipunten, assen en scharnieren helpt om roest te voorkomen en ervoor te zorgen dat wielen, zwenkwielen en pompassemblages vrij bewegen.

2. Controleer de pompzuiger en de ram regelmatig op tekenen van roest of corrosie. Maak indien nodig schoon en veeg af met een geoliede doek.

Let op: Gebruik nooit schuurpapier of ander schuurmateriaal op deze oppervlakken.

1. Wanneer de krik niet in gebruik is, berg hem dan op met de pompzuiger en de cilinder volledig ingetrokken.

Parametertabel

Model	Hefvermogen (TON)	Liftend reizen (mm)	Minimale hoogte (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500	660

Afmetingen

Model H	(mm) D1	(mm) D2 (mm) D3 (mm) B (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	ÿ20	F33	22

Installatie-instructies voor plunjerpomp

Symptoom Mogelijke oorzaken		Corrigerende maatregelen
Jack zal niet laden	Ontluchtingsventiel niet goed vast gesloten overbelastingsconditie Luchttoevoer in voldoende	Zorg ervoor dat de ontluchtingsklep goed gesloten is Overbelastingstoestand verhelpen Zorg voor voldoende luchttoevoer
Jack bloedt uit na lift	Ontluchtingsventiel niet goed vast gesloten Overbelastingsconditie Storing in hydraulische eenheid	Zorg ervoor dat de ontluchtingsklep goed gesloten is Overbelastingstoestand verhelpen Neem contact op met verkoper
Jack zal niet lager na lossen	Reservoir overvol Verbindingen die binden	Laat de vloeistof weglopen tot het juiste niveau Bewegende delen schoonmaken en smeren
Slechte lift prestatie	Vloeistofniveau laag Lucht ingesloten in systeem	Zorg voor een juist vloeistofniveau Verwijder de olievulplug met de ram volledig ingetrokken, zodat de perslucht kan ontsnappen. Plaats de olievulplug terug.
Zal niet optillen naar volledige extensie	Vloeistofniveau laag	Zorg voor een juist vloeistofniveau
