Produkttyp	Ladekran für LKW (Ladekran)
Marke	Vevor
Modell	HXCZDJ-02
Maximale Kapazität	2200 lb (998 kg)
Hubhöhe	120 bis 215 cm
Drehwinkel	360 Grad
Elektrische Seilwinde (max)	6000 lb (2722 kg) / DC 12V / 1,5 kW
Material	Stahl mit Pulverbeschichtung
Stromversorgung	12V Batterie (Kabel enthalten)
Steuerungstyp	Kabelfernbedienung und Steuerbox
Sicherheitsfunktion	Haken mit Sicherheitsriegel, Not-Aus
Fahrzeuganpassung	Montage auf LKW-Anhängerkupplung
Gewicht	Ca. 50 kg (Schätzung)
Maße (L x B x H)	Ca. 150 x 60 x 50 cm (zusammengeklappt)
Wartung	Periodische Schmierung beweglicher Teile, Kabelinspektion
Reinigung	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Reparierbarkeit	Ersatzteile verfügbar (Seilwinde, Kabel, Fernbedienung)
Garantie	Elektronisches Garantiezertifikat (www.vevor.com/support)
Zertifizierung	Entspricht Teil 15 der FCC-Bestimmungen
Verwendungszweck	Heben schwerer Lasten, Be-/Entladen von LKW

Häufig gestellte Fragen - HXCZDJ-02 Vevor

Was ist die maximale Hubkapazität des HXCZDJ-02?

Die maximale Kapazität beträgt 2200 lb (998 kg) bei kürzester Einstellung des Auslegers. Die Kapazität nimmt ab, je länger der Ausleger ist.

Wie installiere ich den Kran auf meinem LKW?

Befestigen Sie die vertikale Säule mit geeigneten Schrauben (nicht enthalten) am LKW-Boden. Schieben Sie dann den Drehkopf, installieren Sie den beweglichen Ausleger und den Teleskopausleger, und montieren Sie die elektrische Seilwinde. Details entnehmen Sie bitte dem Handbuch.

Was ist die Hubhöhe dieses Krans?

Die Hubhöhe liegt zwischen 120 cm und 215 cm, abhängig von der Position des Teleskopauslegers.

Funktioniert die Seilwinde mit Netzstrom?

Nein, die Seilwinde ist für 12V DC (Fahrzeugbatterie) ausgelegt. Schließen Sie sie nicht an 110V oder 220V an, da dies den Motor beschädigen würde.

Wie wartet man den Kran?

Überprüfen Sie regelmäßig das Kabel, den Haken und die Bolzen. Schmieren Sie bewegliche Teile. Wenn das Kabel ausgefranst ist, ersetzen Sie es sofort.

Kann ich mit diesem Kran Personen heben?

Nein, es ist strengstens verboten, Personen oder Tiere zu heben. Verwenden Sie ihn nur zum Heben von Lasten.

Was tun, wenn der Motor nicht läuft?

Überprüfen Sie den Schalter, die Kabelverbindungen und die Batterie. Wenn der Motor beschädigt ist, wenden Sie sich an den technischen Support.

Wie benutzt man die Fernbedienung?

Schließen Sie den kabelgebundenen Controller an die Steuerbox an. Verwenden Sie die Tasten zum Heben/Senken der Last. Lassen Sie den Schalter nicht dauerhaft angeschlossen.

Wo finde ich Ersatzteile?

Ersatzteile (Seilwinde, Kabel, Fernbedienung) sind auf der Vevor-Website oder über den technischen Support erhältlich: www.vevor.com/support.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Tragen Sie Handschuhe und eine Schutzbrille. Überladen Sie nicht. Stellen Sie sicher, dass das Kabel mindestens 5 Windungen auf der Trommel hat. Lassen Sie niemals eine hängende Last unbeaufsichtigt.

BEDIENUNGSANLEITUNG HXCZDJ-02 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

BENUTZERHANDBUCH FÜR LKW-KRANE

Modell: HXCZDJ-01/ HXCZDJ-02

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

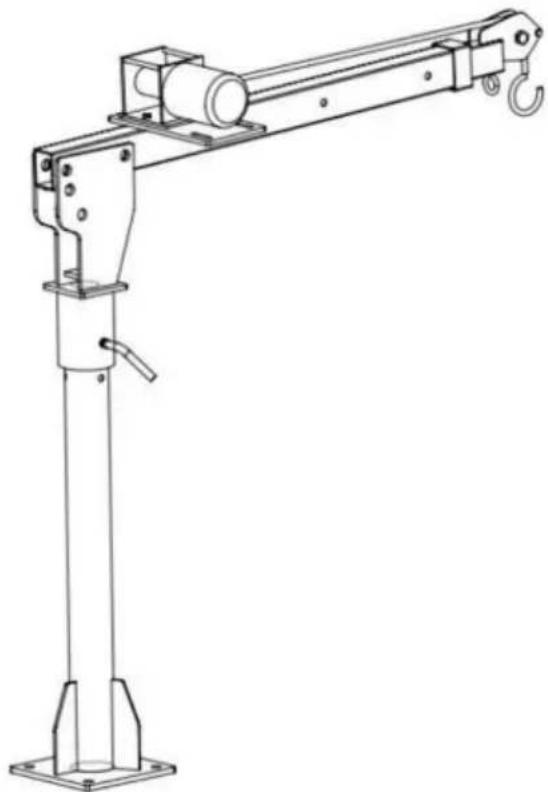

LKW-KRANE

Modell: HXCZDJ-01/ HXCZDJ-02

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNUNG

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE- UND

BEDIENUNGSANLEITUNG vor der Inbetriebnahme.

1. Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

1. Überladen Sie niemals.
2. Die Belastung ist maximal, wenn der Arm des Produkts so eingestellt ist, dass er am kürzesten ist. Die Belastung des Produkts nimmt ab, wenn der Arm zunimmt.
3. Tragen Sie immer eine ANSI-geprüfte Schutzbrille.
4. Tragen Sie immer einen Gehörschutz, wenn Sie in lauten Umgebungen arbeiten. Länger andauernde Belastung durch Lärm mit hoher Intensität kann zu Hörverlust führen.
5. Verwenden Sie Sicherheitsausrüstung. Sicherheitsschuhe, Schutzhelm und Arbeitshandschuhe müssen für die geltenden Bedingungen verwendet werden.
6. Kleiden Sie sich angemessen. Tragen Sie niemals lose Kleidung, decken Sie lange Haare ab und halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern.
7. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert, wenn Sie diesen Kran aufbauen und verwenden. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamenten.
8. Halten Sie den Arbeitsbereich sauber und gut beleuchtet während der Montage und Verwendung des Krans. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.
9. Dieser Kran ist für die Positionierung außerhalb der Ladefläche konzipiert und wird über die Anhängerkupplung am Fahrzeug befestigt. Er ist tragbar und leicht an verschiedene Auslegerpositionen für maximale Kapazitäten von 275, 550 und 1100 Pfund anpassbar. Bitte modifizieren Sie den Kran nicht und verwenden Sie dieses Produkt nicht für Zwecke, für die es nicht bestimmt ist.
10. Überschreiten Sie niemals die maximale Auslegerkapazität von 1.000 Pfund. Wenn Sie die Last mit einer Kette am Haken befestigen, verwenden Sie geeignete Kupplungen, um die Last zu handhaben. Die Kupplungen müssen vollständig am Haken eingerastet sein und die Sicherheitsverriegelung des Hakens muss geschlossen sein.
11. Heben Sie niemals Menschen oder Tiere hoch. Halten Sie Kinder und Zuschauer vom Bereich unter und um die angehobene Ladung fern.

Halten Sie beim Bedienen des Krans den Bereich zwischen Kran und Last frei.

1. Überprüfen Sie vor jedem Einsatz den Kran, den Long Ram Jack, die Kette und die Haken auf Beschädigung, Korrosion und andere Zustände, die die sichere Leistung dieses Produkts beeinträchtigen könnten.
2. Stellen Sie den Kran nur auf, wenn der Pickup nicht auf der Autobahn ist, an einem freien Standort, abseits vom Gegenverkehr.
3. Bevor Sie Ladung auf die Ladefläche heben, vergewissern Sie sich, dass der Motor des Lastwagens ausgeschaltet ist und das Automatikgetriebe in PARK steht. Bei Fahrzeugen mit manueller Schaltung sollte ein Gang eingelegt sein. Zur zusätzlichen Sicherheit blockieren Sie alle Räder.
4. Halten Sie sich bei der Verwendung dieses Produkts an alle Anforderungen des Department of Transportation (DOT).
5. Beachten Sie die Position der Auspuffrohre des Fahrzeugs, bevor Sie den Kran benutzen. Brennbare Güter, die mit dem Kran angehoben werden, können mit noch heißen Auspuffrohren in Kontakt kommen und Feuer fangen.
6. Das Aufstellen des Krans und das Manövrieren schwerer Lasten kann anstrengend und gefährlich sein. Dies sollte nur von Personen durchgeführt werden, die den Anforderungen dieser Aufgaben körperlich gewachsen sind.
7. Der Kran ist nur zum Heben und nicht zum Tragen von Lasten bestimmt. Stützen Sie die Last mit geeigneten Unterstellböcken oder Ähnlichem ab, wenn dies unmittelbar erforderlich ist. Be- oder Entladen ist nicht möglich. Lassen Sie keine schwebende Last unbeaufsichtigt.
8. Entfernen Sie den Kran von der Anhängerkupplung des Fahrzeugs, wenn der Kran nicht im Einsatz ist.
9. Achten Sie immer auf dynamische Belastungen. Eine Überlastung kann für einen kurzen Moment durch einen plötzlichen Ruck oder eine Gewichtszunahme entstehen, was zu Schäden am Kran, an der Ladung und/oder zu Personenschäden führen kann.
10. Bedenken Sie, dass die zuvor besprochenen Warnungen nicht alle möglichen Ereignisse und Umstände abdecken können. Es ist wichtig, dass die Person, die das Produkt aufstellt, belädt/entlädt und verwendet, stets gesunden Menschenverstand walten lässt.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell		HXCZDJ-02HXCZDJ-01
Halterungskapazität	Max. 1100 Pfund	Max. 2200 Pfund
Hubhöhe	110~210 cm	120-215 cm
Elektrische Winde	Max. 3500 PfundDC12V 0,9KW	Max. 6000 PfundDC12V 1,5KW
Handwinde	/	/
Drehwinkel	360 Grad	360 Grad
Material	PulverbeschichtetStahl	PulverbeschichtetStahl

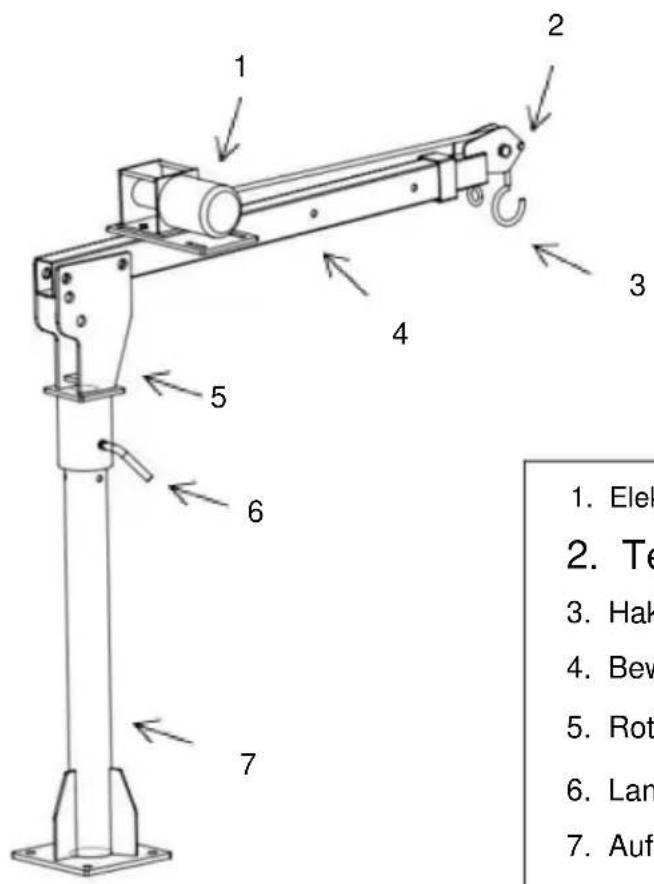

STRUKTURDIAGRAMM

1. Elektrische Seilwinde
2. Teleskopausleger
3. Haken
4. Beweglicher Ausleger
5. Rotierender Kopf
6. Langer Bolzen
7. Aufrechte Stange

KOMPONENTEN

No	Name	Bild	Menge HXCZDJ-01	Menge HXCZDJ-02
1 A			1	1
2	B		1	1
3	C		1	1
4	D		1	1
5	UND	Elektrische Seilwinde	1	1
6	F		1	1
7 G			0	0
8	H	M8	2	2
9		y20*90/y23*150	2	2
10	J	y12*70/y20*120	1	1
11	K		2	2
12	M	Fernbedienung	/	1
13	M	Kontrollkästchen	/	1
14	N	Kabelgebundener Controller	/	1
15			1	1
16	P	Kabelgebundener Controller	1	/

MONTAGE

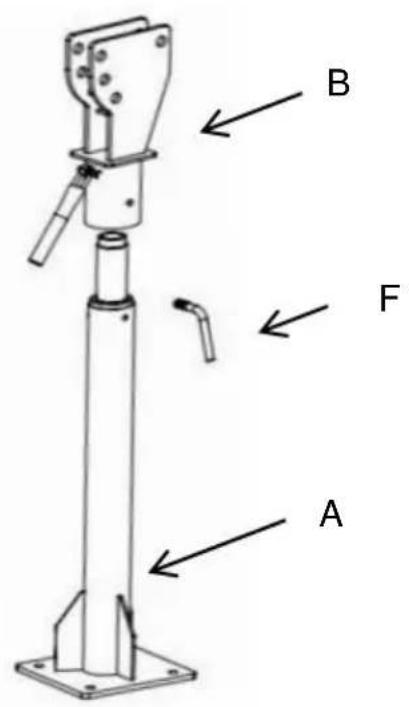

Schritt 1: Installieren Sie die aufrechte Stange (A) auf dem stabilen LKW-Boden und wählen Sie die passenden Schrauben und Muttern (G) zum Verriegeln je nach Fahrzeugmodell und Installationsmethode. (G muss bei Bedarf selbst gekauft werden)

Schritt 2: Schieben Sie den Drehkopf (B) langsam auf die aufrechte Stange. Durch Feststellen der langen Schraube kann es passieren, dass sich der Drehkopf (B) nicht mehr dreht.

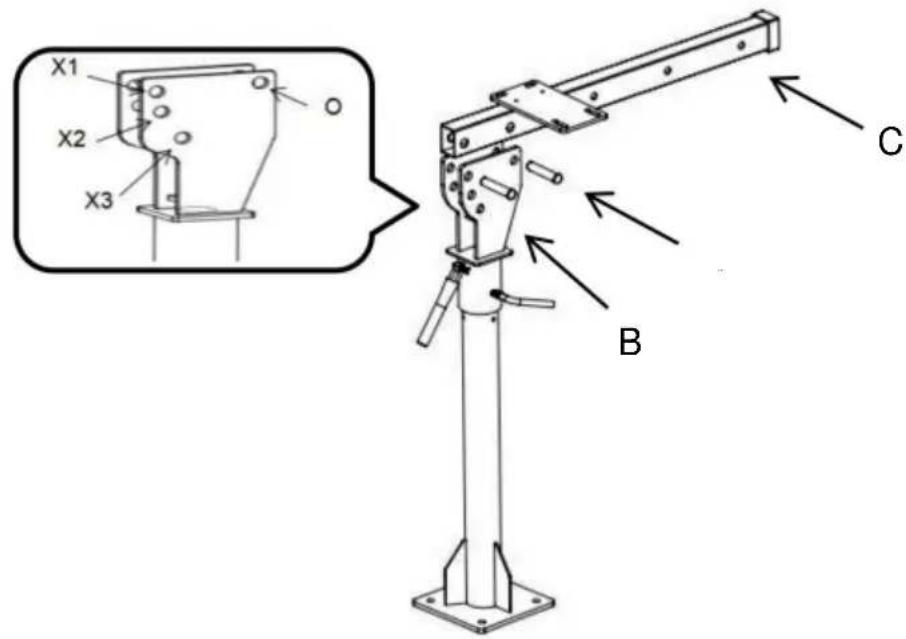

Schritt 3: Installieren Sie den beweglichen Ausleger (C). Verbinden Sie B und C mit zwei Stiften (I) und das Bolzenende wird in den Splint gesteckt.

Hinweis: Der rotierende Kopf (B) hat drei Löcher (X1, X2, X3) zum Einstellen des Winkels.

Der bewegliche Ausleger (C) kann um O gedreht werden, um den Winkel anzupassen.

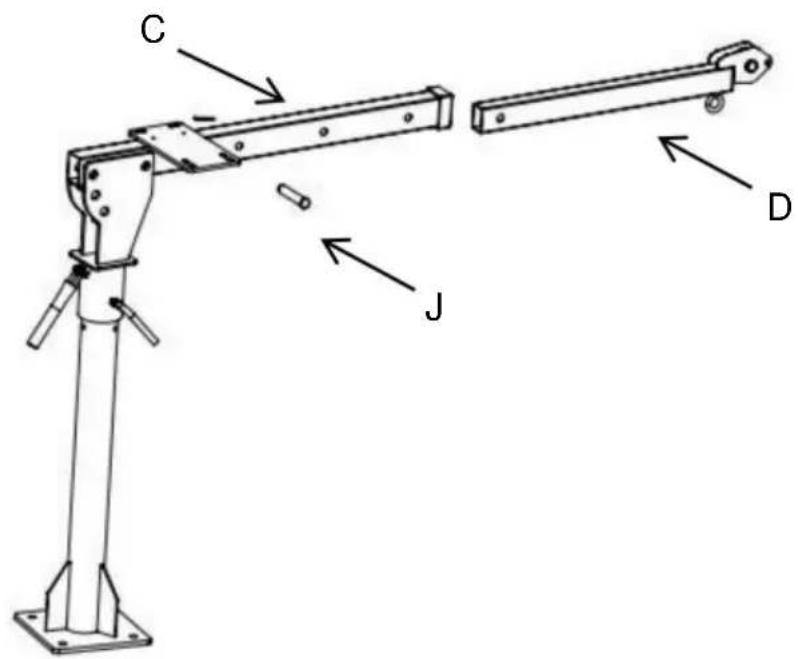

Schritt 4: Den Teleskopausleger (D) in den beweglichen Ausleger (C) einsetzen, dann mit einem Stift (J) verbinden.

Hinweis: Bei D sind drei unterschiedliche Lastlagen einzustellen.

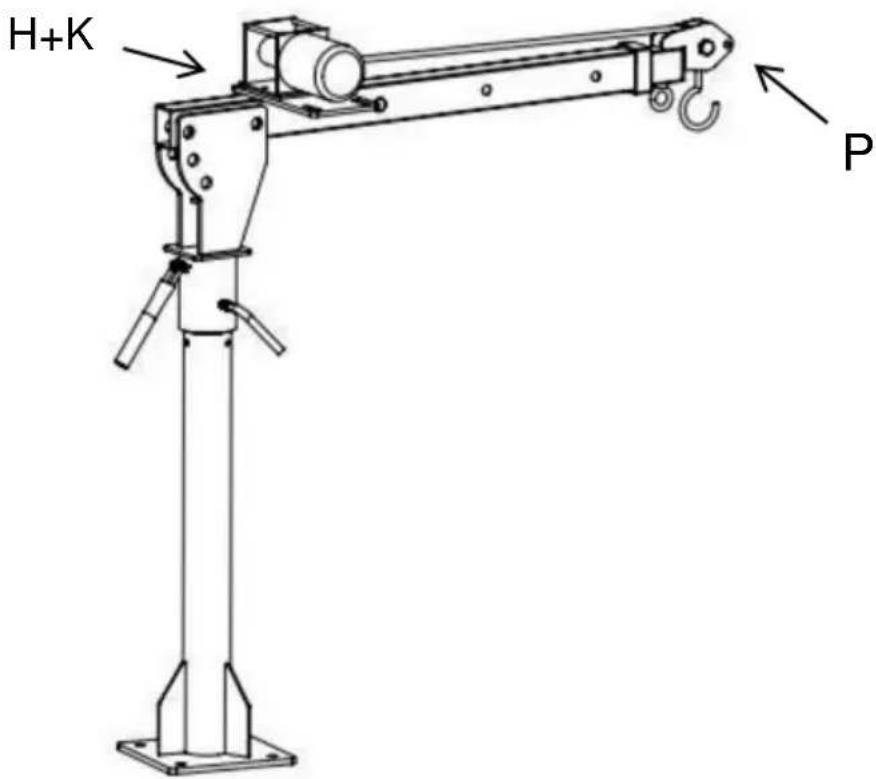

Schritt 5: Installieren Sie die elektrische Winde und befestigen Sie sie mit Schrauben und Muttern (H+K). Entfernen Sie den Begrenzungsstift bei P, ziehen Sie den Haken heraus, legen Sie den Draht in die Riemenscheibennut und bauen Sie den Begrenzungsstift (E) wieder ein, wie unten gezeigt.

Elektrischer Windenbetrieb:

WARNUNG: Die

elektrische Seilwinde ist eine sehr leistungsstarke Maschine. Bei unsicherem oder unsachgemäßem Einsatz kann es zu Sachschäden oder Verletzungen kommen.

Die Verantwortung für die sichere Installation und Bedienung der Winde sowie für die Vermeidung von Personen- und Sachschäden liegt letztlich bei Ihnen, dem Bediener. Es gibt keinen Ersatz für gesundes Urteilsvermögen und Vorsicht beim Bedienen einer Winde.

1. Die maximale Tragfähigkeit liegt bei der Seillage, die der Trommel am nächsten liegt. Nicht überlasten. Versuchen Sie nicht, mit schweren Lasten über längere Zeit zu ziehen.

Überlastungen können die Winde und/oder das Drahtseil beschädigen und zu unsicheren Betriebsbedingungen führen. Bei Lasten über der Hälfte der Nennkapazität empfehlen wir die Verwendung des optionalen Flaschenzugs, um das Drahtseil doppelt zu spannen.

Dadurch wird die Belastung der Winde und des Drahtseils verringert, ca. 50 %.

1. Überprüfen Sie Drahtseil und Ausrüstung regelmäßig. Ein ausgefranstes Drahtseil mit gebrochenen Litzen sollte umgehend ausgetauscht werden.
2. Tragen Sie dicke Lederhandschuhe beim Umgang mit Drahtseilen. Lassen Sie Drahtseile nicht durch Ihre Hände gleiten.
3. Niemals mit weniger als 5 Windungen Drahtseil um die Windentrommel winden, da die Endbefestigung des Drahtseils der vollen Belastung möglicherweise NICHT standhält.
4. Lassen Sie die Freilaufkupplung niemals los, wenn die Winde belastet ist.
5. Bearbeiten oder schweißen Sie keine Teile der Winde. Solche Änderungen können die strukturelle Integrität der Winde schwächen.
6. Schließen Sie die Winde nicht an den Hausstrom von 110 V oder an das 220-V-Netz an, da die Winde Es kann zu einem Burnout oder einem tödlichen Schock kommen.
7. Lassen Sie niemals zu, dass die Winde oder das Drahtseil stoßbelastet werden.
8. Die Schaltereinheit muss frei von Schmutz und Feuchtigkeit gehalten werden, um einen sicheren Betrieb zu gewährleisten.
9. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Schützende, elektrisch nicht leitfähige Kleidung und rutschfestes Schuhwerk sind bei der Arbeit empfohlen. Tragen Sie eine einschränkende Haarbedeckung, um lange Haare zu schützen.
10. Verwenden Sie Ihre Winde niemals zum Heben oder Transportieren von Personen.
11. Die Winde ist in erster Linie für den intermittierenden Einsatz konzipiert.
12. Halten Sie während des Betriebs Abstand von der Winde, dem Drahtseil und dem Haken.
13. Lassen Sie das Drahtseil nicht verknoten, um das Seil nicht zu beschädigen.
14. Um das Kabel zu ziehen, drehen Sie den Kupplungsknopf gegen den Uhrzeigersinn, um ihn zu lösen, und ziehen Sie dann das benötigte Kabel heraus. Lassen Sie immer mindestens fünf Umdrehungen Kabel auf der Spule, um zu verhindern, dass das Kabel aus der Winde gezogen wird.

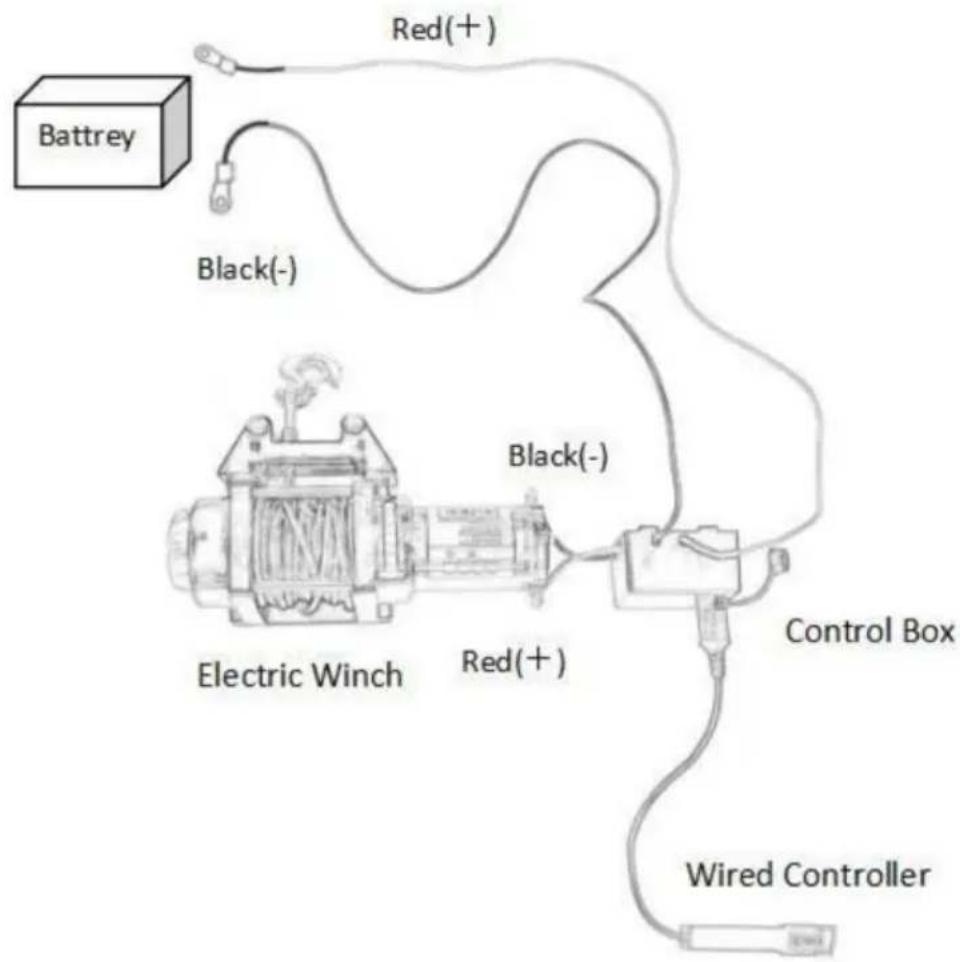

VERKABELUNGSINSTALLATION

1) Führen Sie die kurzen rot und schwarz farbcodierten Kabel zum Motor. 2) Führen Sie die langen rot und schwarz farbcodierten Kabel zur Batterie. 3) Verbinden Sie den kabelgebundenen Controller mit der Steuerbox. 4) Überprüfen Sie, dass die gesamte Verkabelung keine scharfen Kanten und Quetschstellen aufweist.

5) Sichern Sie lose Kabel mit Kabelbindern oder Isolierband. 6) Lassen Sie den Schalter niemals eingesteckt, wenn die Winde nicht verwendet wird.

WARTUNG

1. Überprüfen Sie regelmäßig den Zustand des Autokrans.
2. Den beschädigten Kran nicht benutzen.
3. Stellen Sie sicher, dass alle Komponenten in gutem Zustand sind. Wenn der Kran oder die Anhängerkupplung durch einen Unfall oder eine andere Art von Schaden beschädigt wird, ist ein Austausch erforderlich.
4. Überprüfen Sie, ob die gesamte Hardware fest an ihrem Platz sitzt.
5. Halten Sie den Kran sauber und schmieren Sie bewegliche Teile regelmäßig.
6. Wenn das Drahtseil abgenutzt ist oder Anzeichen von Litzenbrüchen zeigt, muss es vor der Wiederverwendung ausgetauscht werden.

Problembeschreibung	Mögliche Ursachen	Korrekturmaßnahme
Der Motor dreht sich nichtAn	1.Schalter funktioniert nicht2. Gebrochene Drähte oder schlechteVerbindung3.Beschädigter Motor	1.Schalter ersetzen2. Überprüfen Sie, ob die Anschlüsse schlechtsind. 3.Ersetzen oder reparieren Sie den Motor.
Der Motor läuftextrem heiß	1.Lange Betriebsdauer2. Überlastung3.Beschädigter Motor	1.Lassen Sie die Winde abkühlenperiodisch.2.Nicht überladen3.Ersetzen oder reparieren Sie den Motor
Der Motor läuft, aber mitunzureichende Stromversorgung oder LeitungGeschwindigkeit	1.Schwache Batterie2.Kabel zwischen Batterie und Winde zu lang. 3.Schlechte Batterieverbindung.4.Beschädigter Motor.	1.Laden Sie die Batterie auf oder ersetzen Sie sie und überprüfen Sie die Ladesystem2.Halten Sie die Winde innerhalb der von den Anschlusskabeln vorgegebenen Entfernung. 3. Überprüfen Sie die Batterieklemmen auf Korrosion und reinigen Sie wie erforderlich4.Ersetzen oder reparieren Sie den Motor
Die Winde läuftrückwärts.	1. Drähte vertauscht2. Die Batterie ist falsch angeschlossen	1. Verkabelungprüfen 2. Batterieanschlüsse prüfen
Der Motor läuft, aber die Trommel dreht sich nicht	Kupplung nicht eingerückt	Kupplung einrücken

FCC-Informationen:

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: 1) Dieses

Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers führen, das Produkt zu bedienen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte wurden entwickelt, um einen angemessenen Schutz gegen schädliche Störungen in einer Installation im Wohnbereich zu bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn die Installation und Verwendung nicht den Anweisungen entspricht, kann dies zu Störungen des Funkverkehrs führen. Es besteht jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- und Fernsehempfangs verursacht, die

Der Benutzer sollte versuchen, das Produkt aus- und wieder einzuschalten, um die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung in der

Europäischen Union zugeführt werden muss. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol

gekennzeichnet sind. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht

mit dem normalen Hausmüll entsorgt werden, sondern müssen bei einer Sammelstelle abgegeben werden zum Recycling von elektrischen und elektronischen Geräten.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Bedienungsanleitung sorgfältig
	Kopfschutz tragen
