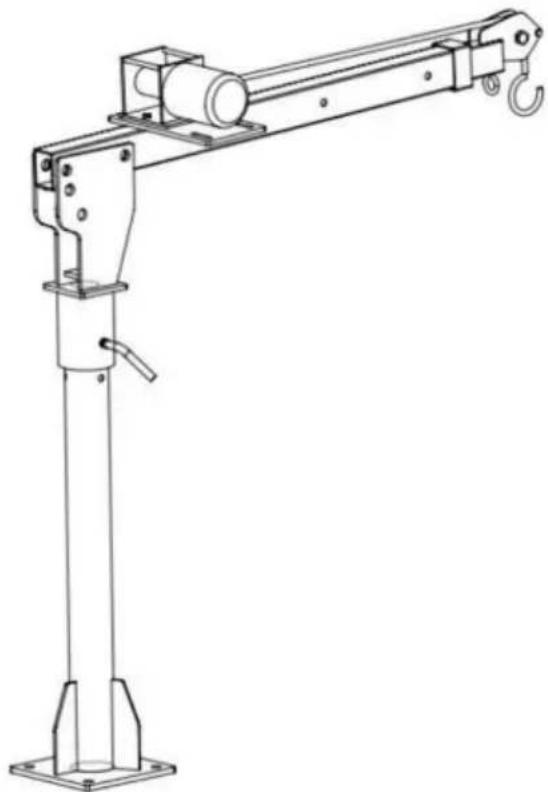

LASTBIRKRANAR ANVÄNDARHANDBOK Modell: HXCZDJ-01/ HXCZDJ-02

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LASTBIRKRANAR

Modell: HXCZDJ-01/ HXCZDJ-02

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING

1. Läs noga och förstå alla MONTERING OCH

DRIFTINSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan leda till allvarliga personskador.

ALLMÄNNA SÄKERHETSREGLER

1. Överbelasta aldrig.
2. Belastningen är maximal när produktens arm är anpassad till den kortaste. Produktens belastning minskar när armen ökar.
3. Bär alltid ANSI-godkända skyddsglasögon.
4. Bär alltid hörselskydd vid arbete i bullriga miljöer.

Långvarig exponering för högintensivt buller kan orsaka hörselnedsättning.

1. Använd säkerhetsutrustning. Skyddsskor, hjälm och arbetshandskar måste användas för tillämpliga förhållanden.
2. Klä dig lämpligt. Bär aldrig löst här med långt här och håll här, kläder och handska borta från rörliga delar
3. Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när installera och använda denna kran. Arbeta aldrig under påverkan alkohol, droger eller mediciner
4. Håll arbetsområdet rent och väl upplyst under montering och med hjälp av kranen. Håll åskådare och barn borta från arbetsområdet.
5. Denna kran är utformad för att placeras utanför lastbilsflaket, och ansluten till fordonet via mottagarens fäste. Den är portabel och lätt att justera till olika bomlägen för 275, 550 och 1100 lbs. maximal kapacitet. Vänligen modifiera inte kranen eller använd denna produkt för ändamål den var inte designad för.
6. Överskrid aldrig maxvikten på 1 000 pund. bomkapacitet. När fästa lasten på krok med kedja, använd lämpliga kopplingar klassade att hantera belastningen. Kopplingar måste vara helt inkopplade på kroken, med krokens säkerhetsspärr stängd.
7. Lyft aldrig människor eller djur. Håll barn och åskådare borta från

område under och runt den upplyfta lasten. Stanna kvar när du kör kranen fri från området mellan kranen och lasten.

1. Inspektera kranen, Long Ram Jack och kedjan före varje användning och Krok för skador, korrosion och andra tillstånd som kan påverka den här produktens säkra prestanda.
2. Ställ bara upp kranen när pickupen är utanför motorvägen, i en tydlig plats som är borta från mötande trafik.
3. Innan du lyfter last i lastbilsflaket, se till att lastbilens motor är AV med automatlåda i PARK. Fordon med manuell växellåda ska vara i växel. Blockera alla hjul för ökad säkerhet.
4. Följ alla krav från Department of Transportation (DOT) när använder denna produkt.
5. Notera läget för fordonets avgasrör innan du sätter upp Kran. Brandfarligt gods som lyfts av kranen kan komma i kontakt med fortfarande varma avgasrör och fatta eld.
6. Uppställning av kranen och manövrering av tung last på kranburken vara ansträngande och farlig. Detta bör endast göras av individer som kan fysiskt hantera kraven på dessa uppgifter.
7. Kranen är endast avsedd för lyft, inte för att bära upp laster. Snabbt stödja lasten med lämpliga domkrafter eller motsvarande, om det är omedelbart lastning eller lossning är inte möjlig. Lämna inte en hängande last utan tillsyn.
8. Ta bort kranen från fordonets mottagningsfäste när kranen inte är det i bruk.
9. Var alltid medveten om dynamisk belastning. En överbelastning kan skapas ett kort ögonblick av ett plötsligt ryck eller viktökning, vilket kan resultera i skada på kranen, lasten och/eller personskada.
10. Tänk på att de tidigare diskuterade varningarna inte kan täcka alla möjliga händelser och omständigheter. Det är viktigt att personen ställer in upp, lasta/lossa och använda denna produkt använd sunt förnuft överhuvudtaget gånger.

SPARA DESSA INSTRUKTIONER

MODELLANDSPARAMETRAR

Modell		HXCZDJ-02HXCZDJ-01
Fästekapacitet	Max. 1100 pund	Max. 2200 pund
Lyfthöjd	110-210 cm	120-215 cm
Elektrisk vinsch	Max.3500lbsDC12V 0,9KW	Max 6000 pundDC12V 1,5KW
Hand vinsch	/	/
Rotationsvinkel	360 grader	360 grader
Material	PulverlackeradStål	PulverlackeradStål

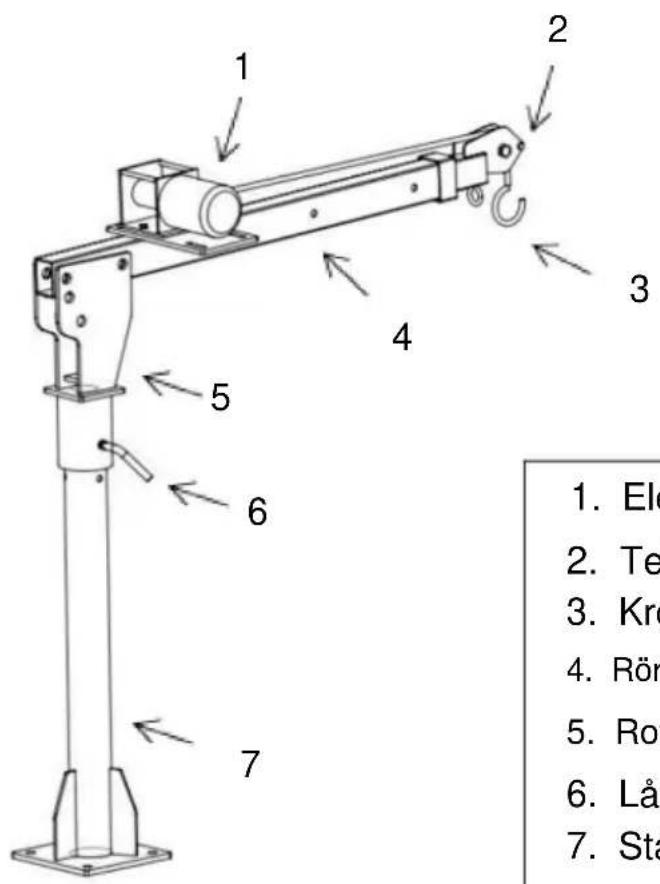

STRUKTURDIAGRAM

1 2 3 4 5 6 7 1. Elö 2. Te 3. Krö 4. Rör 5. Ro 6. Lå 7. Sta

1. Elektrisk vinsch
2. Teleskopbom
3. Krok
4. Rörlig bom
5. Roterande huvud
6. Lång bult
7. Stång

KOMPONENTER

INGA.	Namn	Bild	Antal HXCZDJ-01	Antal HXCZDJ-02
1 A			1	1
2	B		1	1
3	C		1	1
4	D		1	1
5	och	Elektrisk vinsch	1	1
6	F		1	1
7 G			0	0
8	H	M8	2	2
9		ÿ20*90/ÿ23*150	2	2
10	J	ÿ12*70/ÿ20*120	1	1
11	K		2	2
12	L	Fjärrkontroll	/	1
13	M	Kontrollbox	/	1
14	N	Kabelansluten styrenhet	/	1
15			1	1
16	P	Kabelansluten styrenhet	1	/

MONTERING

Steg 1: Steg 1: Installera den upprättstående stolpen (A) på det stadiga lastbilsgolvet och välj lämpliga bultar och muttrar (G) för låsning enligt olika fordonsmodeller och installationsmetoder. (G måste köpa den själv om du behöver)

A G

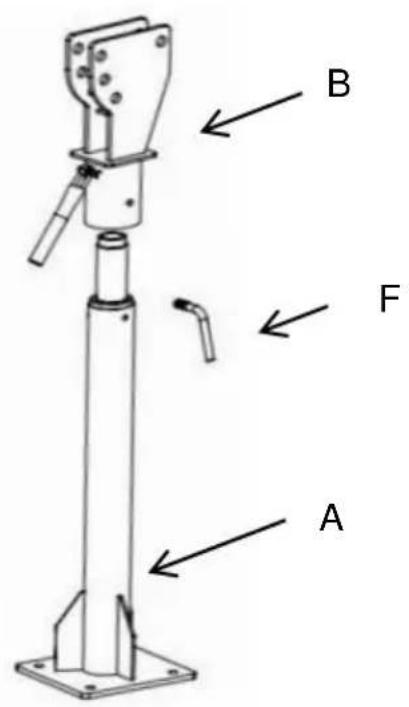

Steg 2: För långsamt det roterande huvudet (B) på den upprättstående stången; Låsning av den långa skruven kan göra att det roterande huvudet (B) inte roterar.

B F A

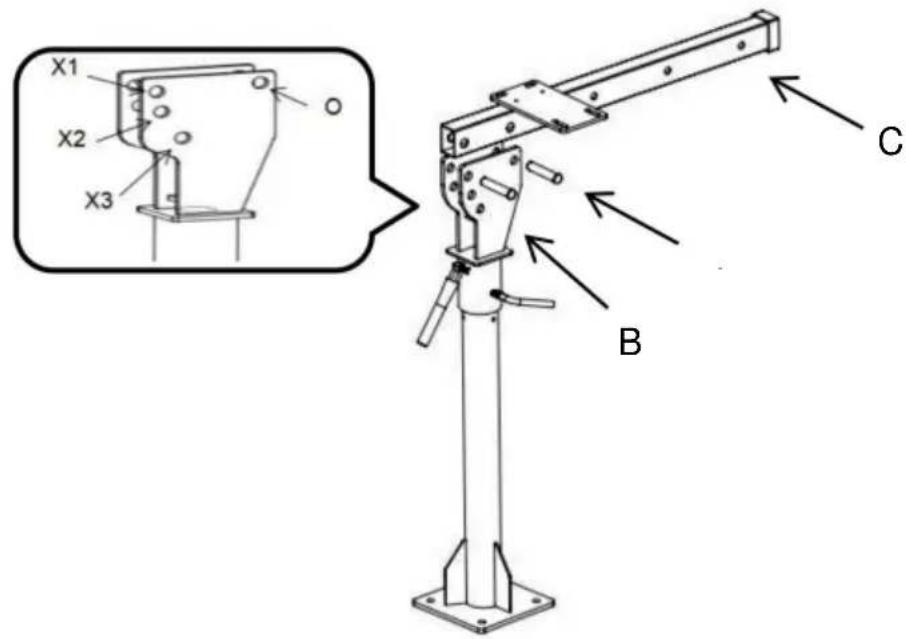

Steg 3: Installera den rörliga bommen (C). Anslut B och C med två stift (I), och stiftänden sitter fast i saxpinnen.

Obs: Det roterande huvudet (B) har tre hål (X1, X2, X3) för justering vinklar.

Den rörliga bommen (C) kan rotera runt O för att justera vinkeln.

X1 X2 X3 C B

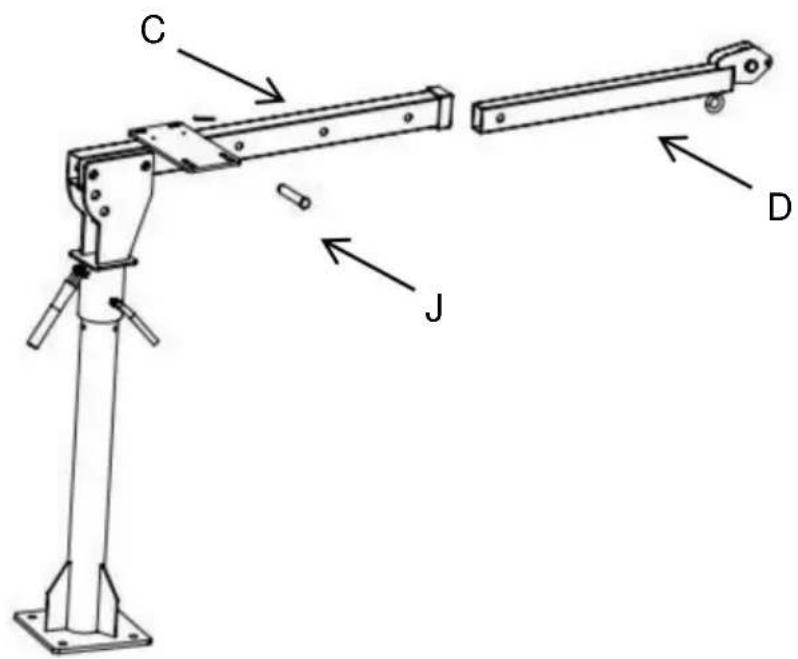

Steg 4: Sätt in den teleskopiska bommen (D) i den rörliga bommen (C), sedan anslut med ett stift (J).

Obs: För D finns det tre olika lastlägen som ska justeras.

C J D

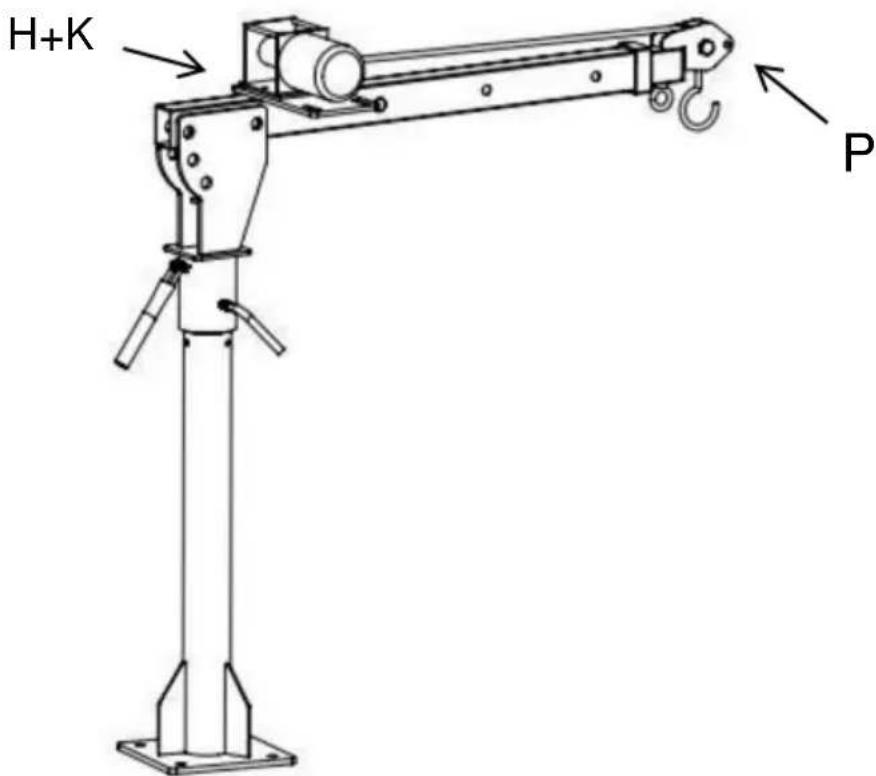

Steg 5: Installera den elektriska vinschen och lås den med bultar och muttrar (H+K).

Ta bort gränsstiftet vid P, dra ut kroken, placera vajern i remskivans spår och sätt tillbaka gränsstiftet (E) õsom visas nedan.

H+K P

Den elektriska vinschen är en mycket kraftfull maskin. Om det används på ett osäkert eller felaktigt sätt kan det resultera i egendomsskada eller personskada.

Ansvaret för säker installation och användning av vinschen och förhindrande av person- och egendomsskador vilar ytterst på dig, operatören. Det finns ingen ersättning för att använda gott omdöme och försiktighet vid manövrering av en vinsch.

1. Maximal arbetslastkapacitet är på vajerskiktet närmast trumman. Överbelasta inte. Försök inte längre drag vid tunga belastningar.

Överbelastningar kan skada vinschen och/eller vajern och skapa osäkra driftsförhållanden. För laster över 1/2 nominell kapacitet rekommenderar vi att du använder det valfria remskivan för att dubbellina vajern.

Detta minskar belastningen på vinschen och belastningen på vajern med cirka 50 %.

1. Inspektera stålrep och utrustning ofta. En sliten stålrep med trasiga trådar ska bytas ut omedelbart.
2. Använd kraftiga läderhandskar när du hanterar stållinor. Låt inte vajer glida genom dina händer.
3. Vinscha aldrig med mindre än 5 varv vajer runt vinschtrumman eftersom vajerändfästet kanske INTE tål hela belastningen.
4. Släpp aldrig frispolskopplingen när det är en belastning på vinschen.
5. Maskinera eller svetsa inte någon del av vinschen. Sådana ändringar kan försvaga vinschens strukturella integritet.
6. Anslut inte vinsch till AC110V husström eller 220V elnät som vinsch utbrändhet eller dödlig chock kan uppstå.
7. Tillåt aldrig stötbelastningar på vinschen eller vajern.
8. Omkopplarenheten måste hållas fri från smuts och fukt för att säkerställa säker drift.
9. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Skyddande, elektriskt icke-ledande kläder och halkfria skor är rekommenderas när du arbetar. Bär restriktivt hårskydd för att innehålla långt här.
10. Använd aldrig din vinsch för att lyfta eller flytta människor.
11. Vinschen är främst designad för intermittenta applikationer.
12. Håll dig borta från vinschen, vajern och kroken under drift.
13. Låt inte vajern knyta sig, för att inte skada vajern rep.
14. För att dra i vajern, vrid kopplingsvredet moturs för att lossa det och dra sedan ut vajern som du alltid måste lämna kvar minst fem varv av kabeln på spolen för att förhindra att kabeln dras ut ur vinschen.

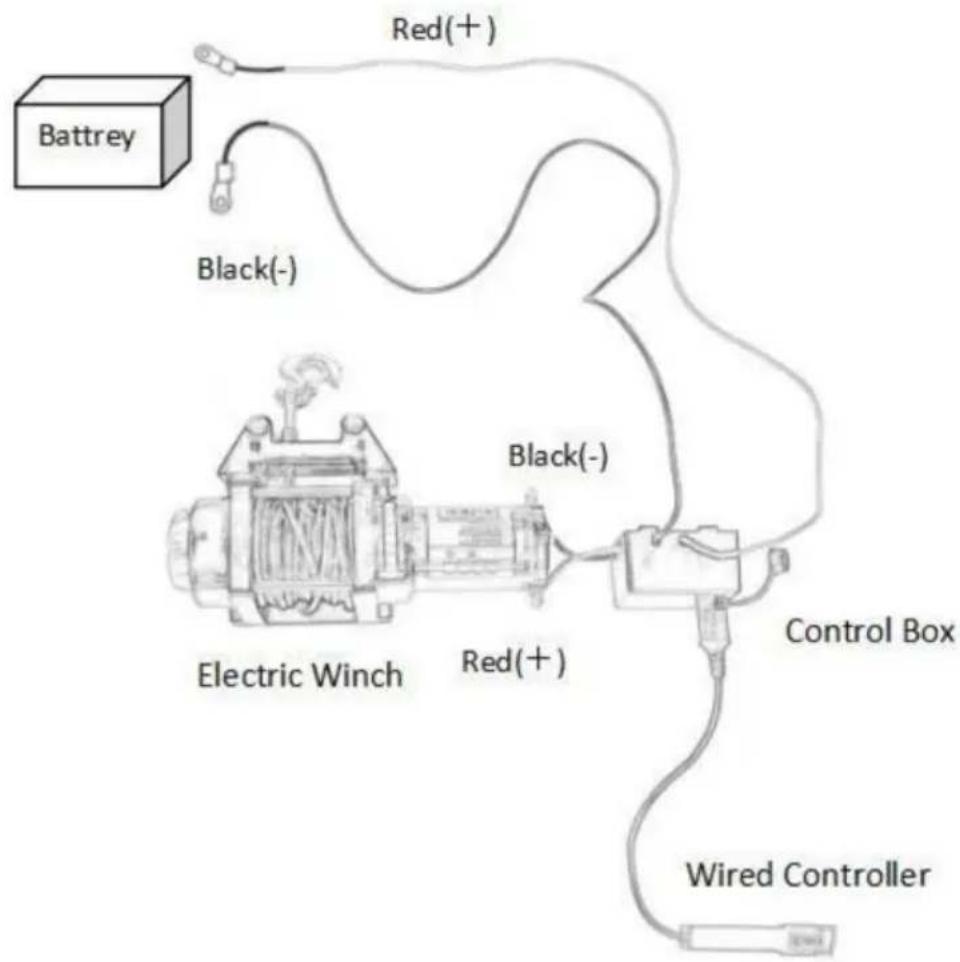

INSTALLATION AV LEDNINGAR

1) Dra de korta röda och svarta färgkodade ledningarna till motorn.
2) Dra de långa röda och svarta färgkodade ledningarna till batteriet.
3) Anslut den trådbundna styrenheten till kontrollboxen
4) Kontrollera att alla kablar är fria från vassa kanter och klämpunkter.

5) Fäst lösa kablar med bindeband eller eltejp.
6) Lämna aldrig strömbrytaren inkopplad när vinschen inte används.

Red(+) Battrey Black(-) Electric Winch Red(+) Black(-) Control Box Wired Controller

UNDERHÅLL

1. Kontrollera ofta tillståndet på den lastbilsmonterade kranen.
2. Använd inte den skadade kranen.
3. Se till att alla komponenter är i gott skick. Om kranen eller mottagarens fäste skadas av en olycka eller någon annan typ av skada noteras, bör den bytas ut.
4. Kontrollera att all hårdvara är ordentligt fastsatt på plats.
5. Håll kranen ren och smörj rörliga delar med jämna mellanrum.
6. Om stållinan har blivit sliten eller börjar visa tecken av trådar som går sönder måste den bytas ut innan den används igen.

Symtom	Möjliga orsaker	Korrigerande åtgård
Motorn går inte på	1.Omkopplaren fungerar inte2. Brutna ledningar eller dåliga förbindelse3. Skadad motor	1. Byt ut strömbrytaren2.Kontrollera för dåliga anslutningar3.Byt ut eller reparera motorn
Motorn går extremt varmt	1.Lång drifttid2. Överbelastning3. Skadad motor	1.Låt vinschen svalna med jämna mellanrum.2. Överbelasta inte3. Byt ut eller reparera motorn
Motorn går, men med otillräcklig ström eller ledning hastighet	1.Svagt batteri2. Batteri till vinschvajer för lång 3.Dålig batterianslutning 4. Skadad motor	1. Ladda eller byt ut batteriet och kontrollera laddningssystem2.Håll vinschen inom det avstånd som tillåts av ledningstrådar 3.Kontrollera batteripolerna för korrosion och rengör dem som nödvändig4. Byt ut eller reparera motorn
Vinschen går bakåt.	1. Ledningar omvända2. Batteriet är felaktigt ansluten	1.Kontrollera kablarna 2.Kontrollera batterianslutningarna
Motorn går men trumman snurrar inte	Kopplingen inte inkopplad	Koppla in kopplingen

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt

kan orsaka skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt är inte uttryckligen godkända av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för a Klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformad för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installerats och används i enlighet med instruktionerna, kan det orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti att störningar inte kommer att inträffa i en viss installation. Om denna produkt gör det orsaka skadliga störningar på radio- eller tv-mottagning, vilket kan vara bestäms genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör

märkt med denna symbol. Produkter märkta som sådana kanske inte är det

kasseras tillsammans med vanligt hushållsavfall, men måste lämnas till ett insamlingsställe för återvinning av elektriska och elektroniska apparater.
