BEDIENUNGSANLEITUNG HM16085ECb Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Poolpumpenmotor

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Poolpumpenmotor

Bitte lesen Sie diese Bedienungsanleitung vor Beginn der Arbeiten sorgfältig durch.

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

1. Spannung, Frequenz und Verkabelungsstil sollten mit dem übereinstimmen Gemäß dem Typenschild des Motors sollte die Versorgungsspannung auf Plus oder gehalten werden minus 5 % des Nennbetriebsbereichs.
2. Nicht mehr als 1000 Meter über dem Meeresspiegel.
3. Die Umgebungslufttemperatur darf 40 °C nicht überschreiten.
4. Der Motor muss über eine gute Erdungsvorrichtung verfügen
5. Vor der Option muss die 500-Volt-Megaohm-Tischwicklungisolierung gemessen werden Widerstand gegen Erde, und sein Wert sollte mehr als 0,2 Megaohm oder 0,2 Megaohm betragen getrocknet werden.
6. Bevor Sie die Zugwelle starten, sollte sie sich flexibel drehen lassen und keine Reibung aufweisen und Kollisionen sollte der Lauf ruhig und leicht sein, ohne Stagnation und das Geräusch, wenn ein seltsames Geräusch, Überhitzung, Brandgeruch, Rauch oder eine langsame Geschwindigkeit des Phänomens festgestellt wird, sollte sofort ausgeschaltet werden Stromversorgung, Abschaltkontrolle, Reparatur.
7. Die Umgebung sollte sauber, trocken und gut bleiben belüftet.
8. Prüfen Sie, ob die Motorbefestigung fest sitzt.
9. Routinewartung des Motors: Steckdosenkasten ist Teil des Stromnetzes Kontakte sollten sauber gehalten werden und gute Kontakte, ob die Motorluft Einlassstopfen, um die Lebensdauer des Motors nicht zu beeinträchtigen. Regelmäßige Wartung sollte ein halbes Jahr sein, den Motor überprüfen, Staub und Öl entfernen, fetten und Abrieb.
10. Überprüfung des Motorlaufs: Der Motor sollte immer in Betrieb sein Es ist darauf zu achten, ob die Lastdaten den aktuellen Anforderungen entsprechen und ob das Lager Hitze- und Leckerscheinungen aufweist, falls diese festgestellt werden anormale oder hörbare Störungen aufweisen, sollten Sie sofort zur Inspektion anhalten. Bis Wenn der Fehler erkannt wird, führen Sie keinen Starttest durch.

ALLGEMEINE INFORMATIONEN

Alle Poolpumpenmotoren werden vorab vollständig im Werk getestet und geprüft Versand. Während des Transports und der Lagerung können Schäden auftreten. Motoren nicht nicht richtig an die Stromversorgung angepasst ist und/oder die Last nicht funktioniert

richtig. Diese Anweisungen dienen als Leitfaden zur Identifizierung und

Beseitigen Sie diese Probleme, bevor sie übersehen werden oder weitere Probleme verursachen

Schaden.

ANNAHME

Überprüfen Sie sorgfältig, ob beim Transport Schäden entstanden sind. Wenn überhaupt

Wenn ein Schaden oder ein Mangel festgestellt wird, akzeptieren Sie die Ware nicht bis zu einem angemessenen Zeitpunkt

Vermerk auf der Frachtrechnung erfolgt. Alle nach Erhalt festgestellten Schäden

Die Beschädigung der Ausrüstung ist unverzüglich dem Spediteur zu melden.

LAGERUNG

A. Halten Sie die Motoren sauber

1. Im Innenbereich lagern
2. Bedecken Sie das Gerät, um Staub und Schmutz in der Luft zu vermeiden.
3. Decken Sie Lüftungsöffnungen, Leitungsanschlüsse usw. ab, um dies zu verhindern
   Eindringen von Nagetieren, Schlangen, Vögeln und Insekten usw.

B. Halten Sie die Motoren trocken

1. An einem trockenen Ort im Innenbereich lagern
2. Temperaturschwankungen sollten minimal sein, um Kondensation zu verhindern.
3. Zur Vermeidung von Kondensation werden Raumheizgeräte empfohlen.
4. Behandeln Sie unlackierte Flansche, Wellen und Armaturen mit einem Rostschutzmittel.
5. Überprüfen Sie den Isolationswiderstand, bevor Sie den Motor in Betrieb nehmen.
   (Richtlinien erhalten Sie beim Hersteller.)

INSTALLATION

AUSPACKEN UND INSPEKTION

Überprüfen Sie nach dem Auspacken, ob eventuelle Schäden entstanden sind Handhabung. Die Motorwelle sollte sich frei von Hand drehen lassen. Reparieren oder ersetzen Überprüfen Sie alle losen oder beschädigten Teile, bevor Sie versuchen, den Motor zu verwenden.

Stellen Sie sicher, dass der Motor keinem Schmutz, Sand usw. ausgesetzt war Übermäßige Feuchtigkeit beim Transport oder bei der Lagerung vor der Installation.

Isolationswiderstand messen (siehe Bedienung). Reinigen und trocknen Sie die Wicklungen nach Bedarf.

Starten Sie niemals einen nassen Motor, ohne ihn gründlich zu reinigen getrocknet.

SICHERHEIT

Motoren sollten gemäß installiert, geschützt und abgesichert werden neueste Ausgabe des National Electrical Code, NEMA Standard Publication No. MG 2 und lokale Vorschriften.

TECHNISCHE INFORMATION:

Modell Nr	HM14065LCb	HM14095LCb	HM16075LCb	HM14075LCb	HM16058LCb	HM16085ECb
Modell Flansch	56J	56J	56J	56J	56J	56J
PS 0,75 PS 1,5	PS 1,5 PS	1,0 PS 1	PS 2,0 PS
keine Belastung Leistung	ÿ460Wÿ4	60Wÿ350W	ÿ460Wÿ350W	ÿ460W
	40ÿ 40ÿ	40ÿ 1.3		40ÿ 40ÿ	40ÿ
Geldautomat SF	1,5		1.1	1.4	1,25	1.3
AMPS	8A(115 IN) / 4A(230 IN)	13,6A(1 15V) / 6,8A(23 0V)	12 .8A(115 IN) / 6,4A(23 0V)	9,8A(11 5V) / 4,9A(23 0V)	9,0A(11 5V) / 4,5A(23 0V)	7,8A(23 0V)
AMPERE(MAX BELASTUNG)	10A(11 5V) / 5A(230 IN)	17A(11 5V) / 8,5A(23 0V)	14A(11 5V) / 7A(230 IN)	12,4A(1 15V) / 6,2A(23 0V)	11,0A(1 15V) / 5,5A(23 0V)	10,2A(2 30V)
Welle Verlängerung	47,5- 47,75 m M	47,5- 47,75 m M	23,01±0 .86mm	47,5- 47,75 m M	23,01±0 .86mm	23,01±0 .86mm
Bewertet Geschwindigkeit	3450RP M	3450RP M	3450RP M	3450RP M	3450RP M	3450RP M
Stromspannung	Wachsaltern 115/230 IN	Wachsaltern 115/230 IN	Wachsaltern 115/230 IN	Wachsaltern 115/230 IN	Wachsaltern 115/230 IN	Wachsaltern 230V
Frequenz 60 Hz	60 Hz 60	Hz 60 Hz	60 Hz 60 Hz
	CCW CCW CCW CCW CCW
Rotationsisolierung FFRauschen y65 dB			ÿ65 RBBÿ70 dB	ÿ65 dB	ÿ70 dB	ÿ70 F
dB
Gewindegröße	3/8- 16UNC	3/8- 16UNC	4-ÿ10,8± 0,38 mm	3/8- 16UNC	4-ÿ10,8± 0,38 mm	4-ÿ10,8± 0,38 mm
draußen Durchmesser	ÿ142,5 mm	ÿ142,5 mm	ÿ164,0 mm	ÿ142,5 mm	ÿ164,0 mm	ÿ164,0 mm
Ausgabe Schraubenzähne	16.07.- 20UNF- 2A	16.07.- 20UNF- 2A	1/2- 20UNF- 2A	16.07.- 20UNF- 2A	1/2- 20UNF- 2A	1/2- 20UNF- 2A
Schraubenzahn Länge	14,3-17,85 M	m M	12,7 ± 0. 51mm	14,3-17,85 M	12,7 ± 0. m 14,3-17,85 51mm	12,7 ± 0. m 51mm

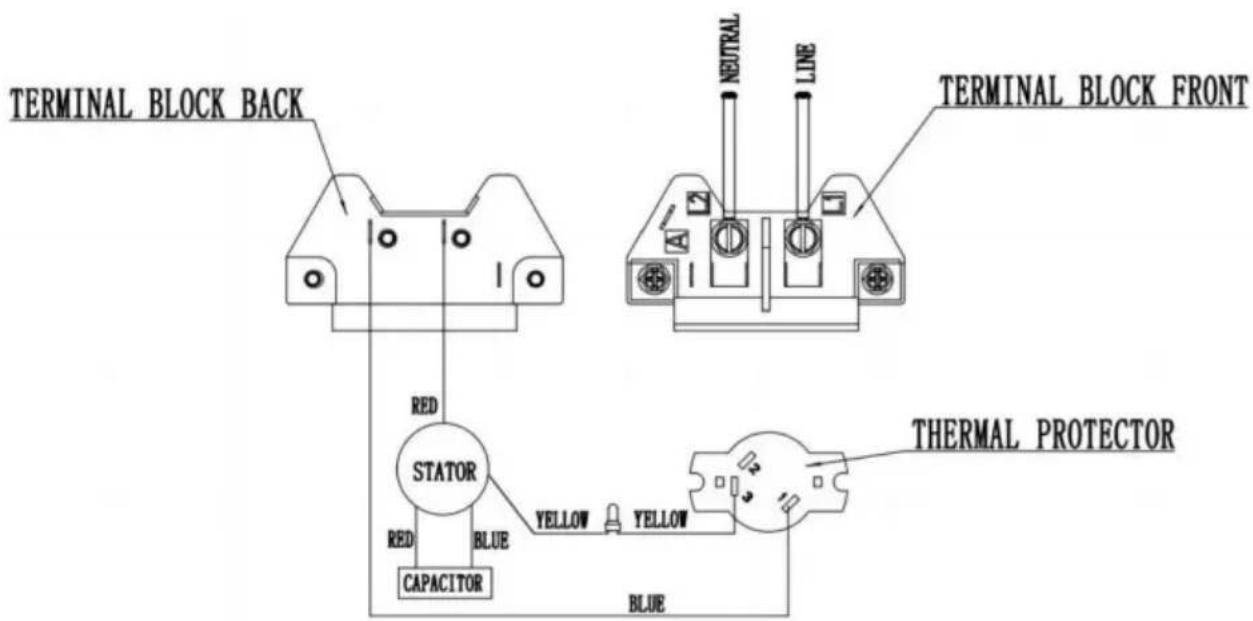

Produktschaltplan

Einzelspannung (HM16085ECb)

SCHALTPLAN-230V

TERMINAL BLOCK BACK RED STATOR RED CAPACITOR BLUE YELLOW YELLOW YELLOW YELLOW BLUE NEUTRAL LINE TERMINAL BLOCK FRONT THERMAL PROTECTOR

Verkabelung mit doppelter Spannungsspezifikation

Vorsichtsmaßnahmen bei der Produktinstallation

1. Öffnen Sie nach Erhalt des Produkts die Verpackung und entfernen Sie sie, um das Aussehen auf eventuelle Transportschäden zu prüfen. Wenn die Verpackung beschädigt ist oder das Produkt beschädigt ist, wenden Sie sich bitte dringend an den Kundendiens oder das Transportunternehmen. Installieren Sie es nicht freiwillig.

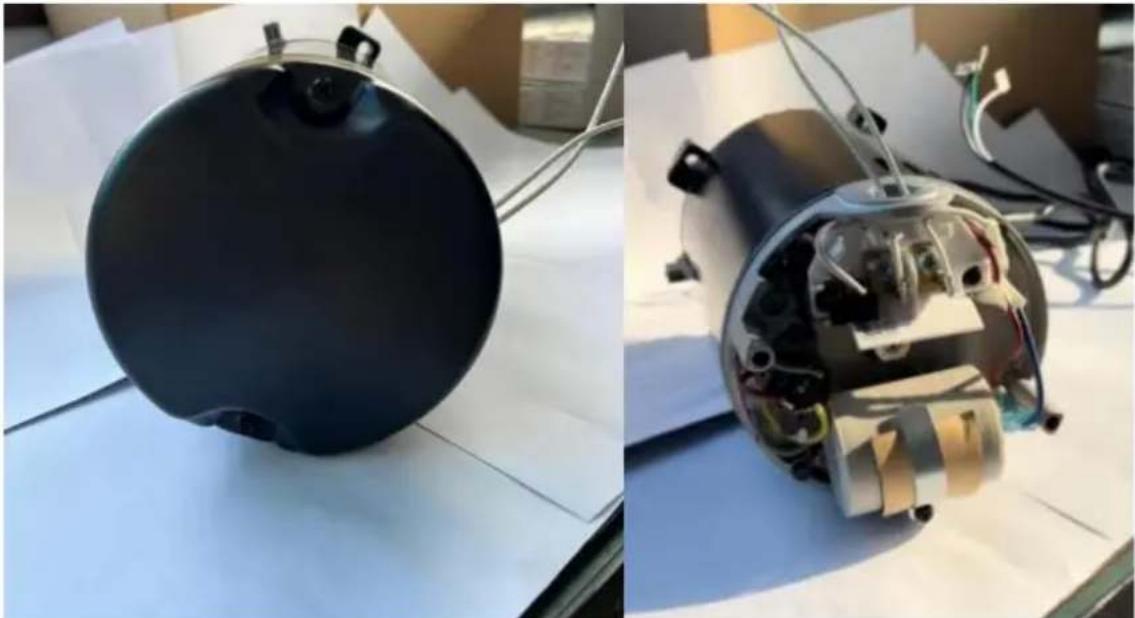

2. Wenn das Produkt intakt ist, öffnen Sie bitte die hintere Abdeckung des Motors, wie in der Abbildung gezeigt.

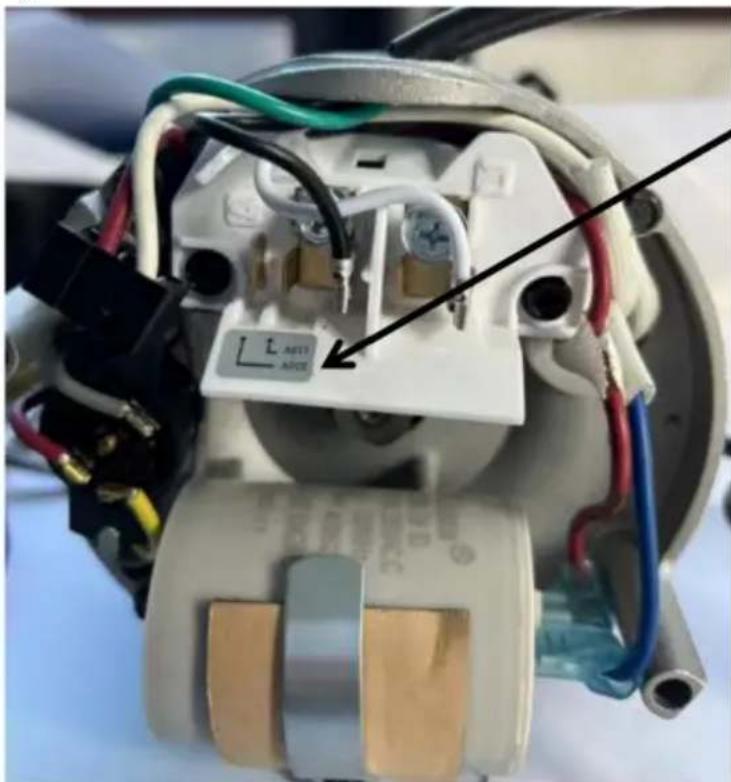

1. Entfernen Sie den freiliegenden Prüfdraht und wählen Sie eine für Ihren eigenen Gebrauch geeignete Spannungsspezifikation. Schließen Sie die 120/230-Klemmen wie im Diagramm gezeigt an. Mit Ausnahme des HM16085ECb sind alle anderen Motoren Zweispannungsmotoren, die für unterschiedliche Haushaltsspannungen geeignet sind.

Seien Sie vorsichtig, wann

Achten Sie

unbedingt auf eine

korrekte Verkabelung,

da sonst der Motor

durchbrennen kann

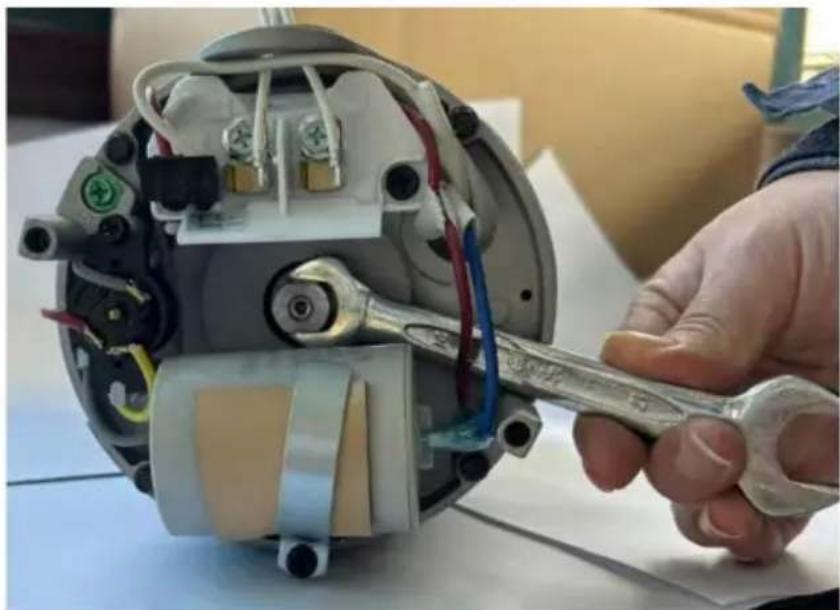

1. Um das Laufrad der Schwimmbadpumpe zu installieren, muss die hintere Abdeckung des Motors entfernt und die flache Oberseite der Hauptmotorwelle mit einem Schraubenschlüssel festgeklemmt werden (um zu verhindern, dass sich die Motorwelle beim Einbau des Laufrads dreht). . Drehen Sie auf der anderen Seite das Laufrad und verriegeln Sie es auf dem Gewinde der Motorwelle.

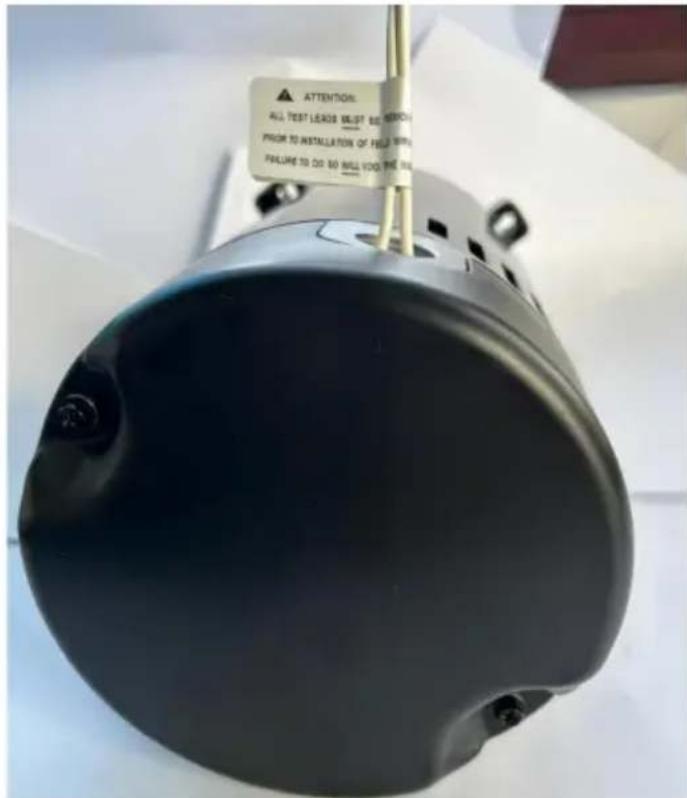

1. Die beiden weißen Ausgangsstromleitungen dienen der Vereinfachung des Testens und haben keinen praktischen Nutzen. Nach Erhalt des Produkts müssen für die Installation der Schwimmbadpumpe die beiden Messleitungen entfernt werden.

ATTENTION: ALL TEST LEADS MUST DO NOT PRIOR TO INSTALLATION OF FEEL SWITCH PRIORITY TO DO BO SHALL VOG THE ROLL FAILURE TO DO BO SHALL VOG THE ROLL

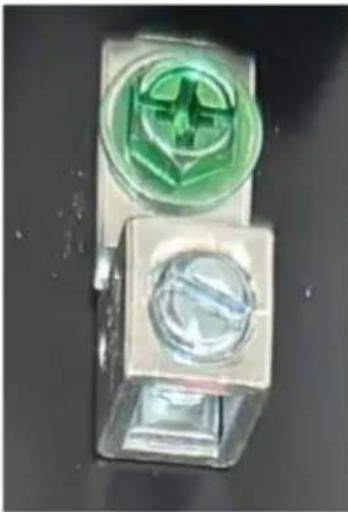

1. Motorerdungsanzeige: Schließen Sie ein Erdungskabel an die Motorerdung an Gerät.

Besondere Aufmerksamkeit: Alle Motormodelle sind mit a verkabelt Standardspannung von 230 V, bevor Sie das Werk verlassen.

Bitte passen Sie es entsprechend Ihrer eigenen Stromversorgung an Spezifikationen nach Erhalt. (Wenn Sie Ihre eigene Stromversorgung ha 230V Spannung ist, ist keine Anpassung erforderlich).

ALLGEMEINE PROBLEME UND ABHILFE

Problem 1:

Wenn Sie den Motor erhalten, überprüfen Sie bitte, ob die vordere Welle des Motor kann sich drehen. wenn Sie feststellen, dass eine manuelle Drehung nicht möglich ist.

Lösung:

Beim Transport kann der Rundlauf des Motors beschädigt werden.

Bitte wenden Sie sich zur Bearbeitung an den Kundendienst

Problem 2:

Der Motor läuft nicht, wenn er eingeschaltet ist.

Lösung:

1) Bitte überprüfen Sie das Netzteil, um sicherzustellen, dass die Ausgangsspannung stimmt richtig.
2) Bitte überprüfen Sie die Verkabelung sorgfältig, um sicherzustellen, dass sie mit der übereinstimmt Schaltplan.

Problem 3:

Nach dem Einschalten dreht sich der Motor langsam und kann nicht gestartet werden normalerweise.

Lösung:

1) Bitte überprüfen Sie das Netzteil, um sicherzustellen, dass die Ausgangsspannung stimmt richtig.
2) Bitte überprüfen Sie die Verkabelung sorgfältig, um sicherzustellen, dass sie mit der übereinstimmt Schaltplan.
3) Überprüfen Sie, ob der Motorschutz intakt ist und kein offener Stromkreis vorliegt.

Problem 4:

Nach längerem Betrieb erwärmt sich der Motor und funktioniert nicht mehr.

Lösung:

Motor überlastet läuft, Schutzfunktion. Nach einer halben Stunde Abkühlung

versuchen Sie es erneut.

In China hergestellt

Hersteller: Changzhou Honest Electric CO., LTD

TECHNISCHE INFORMATIE:

Modelnr	HM14065LCb	HM14095LCb	HM16075LCb	HM14075LCb	HM16058LCb	HM16085ECb
Modelflens	56J	56J	56J	56J	56J	56J
Paardenkracht geen ladingstroom	0,75 pk 1,5	pk 1,5 pk 1	0 pk 1 pk	2,0 pk
	ÿ460W y4	60W y350W	ÿ460W y350W	ÿ460W
ATM	40ÿ 40ÿ	40ÿ 1.3		40ÿ 40ÿ	40ÿ
SF	1,5		1.1	1.4	1.25	1.3
AMPS	8A(115IN) /4A(230IN)	13,6A(115V) /6,8A(230V)	12.8A(115IN) /6,4A(230V)	9,8A(115V) /4,9A(230V)	9,0A(115V) /4,5A(230V)	7,8A(230V)
AMPÈRE(MAXLADEN)	10A(115V) /5A(230IN)	17A(115V) /8,5A(230V)	14A(115V) /7A(230IN)	12,4A(115V) /6,2A(230V)	11,0A(115V) /5,5A(230V)	10,2A(230V)
schachtverlenging	47,5-47,75mM	47,5-47,75mM	23.01 ± 0.86 mm	47,5-47,75mM	23.01 ± 0.86 mm	23.01 ± 0.86 mm
BeoordeeldSnelheid	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM
Spanning	AC115/230IN	AC115/230IN	AC115/230IN	AC115/230IN	AC115/230IN	AC230V
Frequentie 60 Rotatie	Hz 60 Hz 60 CCW CCW CCW CCW		60 Hz 60 Hz
	Rotatie FF Geluid y65dB y65dB y70dB y65dBy70dB y70dB					F
Draadgrootte	3/8-16UNC	3/8-16UNC	4-y10,8±0,38 mm	3/8-16UNC	4-y10,8±0,38 mm	4-y10,8±0,38 mm
buitendiameter	ÿ142,5mm	ÿ142,5mm	ÿ164,0mm	ÿ142,5mm	ÿ164,0mm	ÿ164,0mm
Uitvoerschroef tanden	7/16-20UNF-2A	7/16-20UNF-2A	1/2-20UNF-2A	7/16-20UNF-2A	1/2-20UNF-2A	1/2-20UNF-2A
Schroef tand lengte	14,3-17,85mM	14,3-17,85mM	12,7 ± 0.51 mm	14,3-17,85mM	12,7 ± 0.51 mm	12,7 ± 0.51 mm

Productbedradingsschema

Enkele spanning (HM16085ECb)

BEDRADINGSSCHEMA-230V

TERMINAL BLOCK BACK RED STATOR RED CAPACITOR BLUE YELLOW YELLOW YELLOW YELLOW BLUE NEUTRAL LINE TERMINAL BLOCK FRONT THERMAL PROTECTOR
